【mcuclub】压力检测模块-XGZP6847

单片机俱乐部--官方

已于 2023-07-01 15:57:01 修改

阅读量5.1k

点赞数 3

分类专栏：模块文章标签：压力检测模块血压检测模块气压检测模块 XGZP6847

于 2023-07-01 15:53:01 首次发布

本文链接：https://blog.csdn.net/weixin_61121477/article/details/131491442

版权

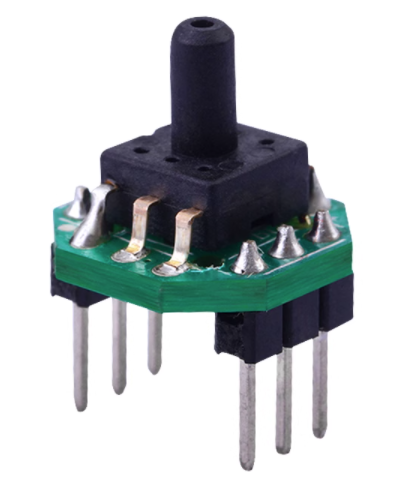

一、实物图（型号：XGZP6847）

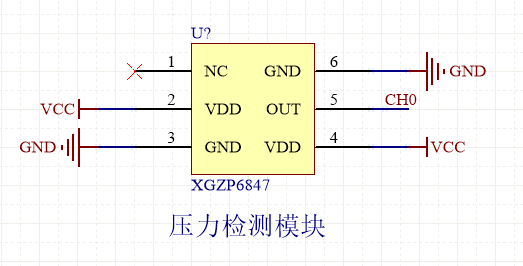

二、原理图

编号	名称	功能
1	NC	空置
2	VDD	电源正
3	GND	电源地
4	VDD	电源正
5	OUT	信号引脚（输出的是模拟量）
6	GND	电源地

三、简介

XGZP6847型压力传感器是一种常用的压力测量设备，其工作原理是基于压电效应。该传感器采用特殊的压电材料制成，当外部施加压力时，压电材料会产生电信号，并将该信号传送到传感器的输出端口。具体而言,XGZP6847型压力传感器内部有一个弯曲的弹性薄膜,该薄膜可以承受外部施加的压力而发生变形。压电材料则被放置在弹性薄膜的表面上，当弹性薄膜变形时，压电材料会受到应变并产生电荷。传感器内部的电路会将这些电荷转化为输出电压信号，并通过传感器的输出端口传递出去。

XGZP6847型压力传感器的灵敏度非常
