简介

本文使用 STM32 Nucleo 系列开发板连接 RW007 WiFi 模块，通过运行 RT-Thread 操作系统，让开发板轻松愉快联网。

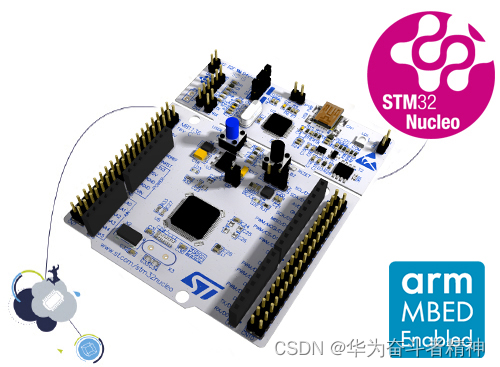

STM32F401 Nucleo-64

STM32 Nucleo-64 是 ST 官方推出的开发板，依据搭载的 STM32 芯片型号不同（皆为 LQFP64 封装），分为众多版本，本文所使用的是带 STM32F401RE 芯片的板子 —— STM32F401 Nucleo-64作为本文的示例，使用其他型号的板子也可以参考本文的方法进行操作，通过 RW007 WIFI 模块方便快速联网。

主要特性

• STM32F401RET6 64 脚 MCU
• ARM Cortex-M4 内核，84MHz 主频
• 512KB Flash, 96KB SRAM 存储容量
• Arduino Uno 和 ST morpho 两类扩展接口
• 板载 ST-LINK/V2-1 调试编程器、USB 调试串口

Nucleo 上的 Arduino 接口能让开发板与 WiFi 模块「无缝衔接」，值得一提的是，这款开发板还自带了 ST-LINK 和 USB 串口，这就意味着：只需要一根 Mini-USB 线，就能完成开发和调试工作。

快速入门：Getting started with STM32 Nucleo board software development tools

原理图下载：STM32 Nucleo (64 pins) schematics

更多相关信息资料见 ST 官网详情页：STM32 Nucleo-64 development board with STM32F401RE MCU

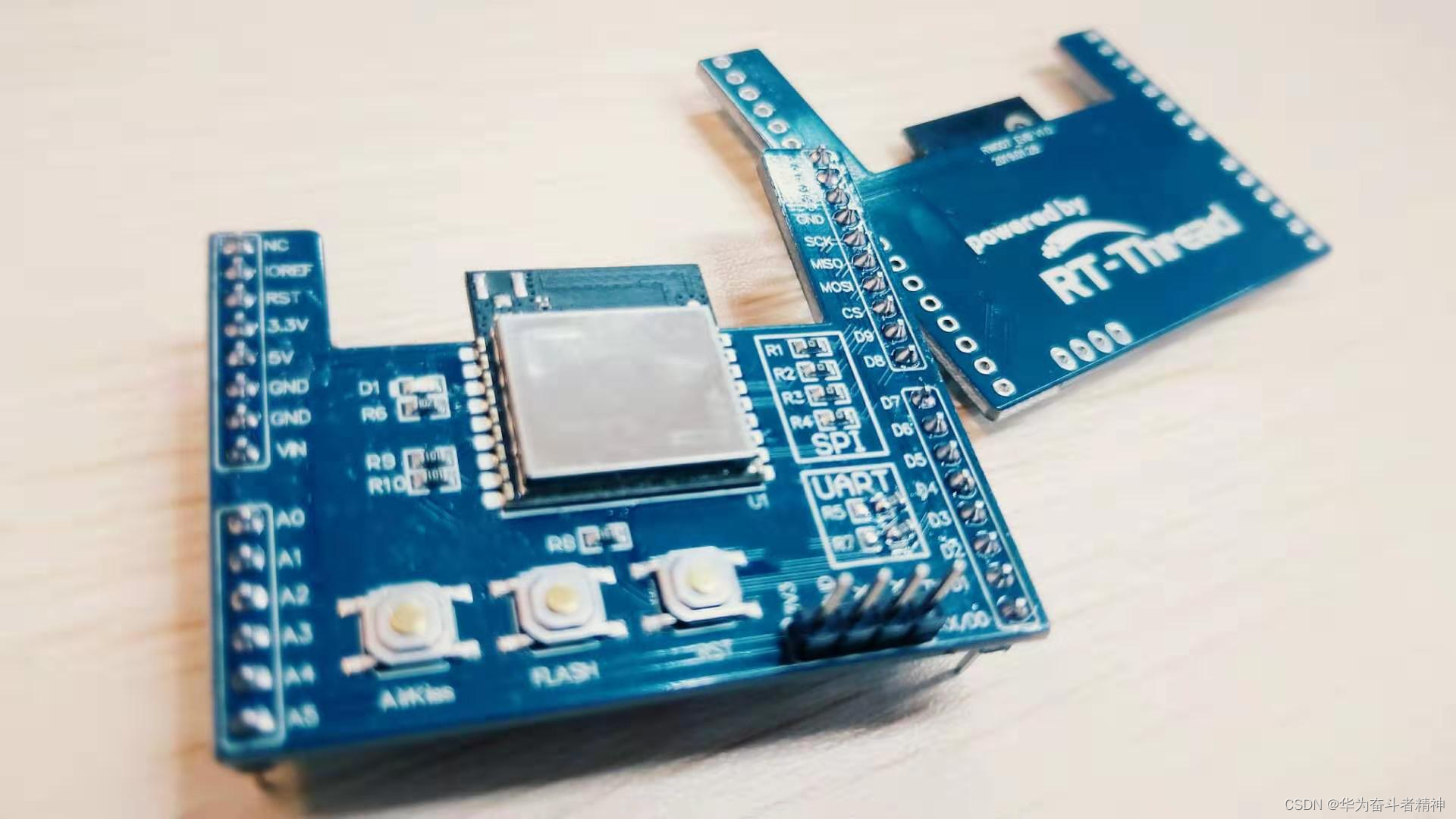

RW007

RW007 是由上海睿赛德电子科技有限公司开发的高速 WiFi 模块，使用 SPI 与主机通信 ，支持 IEEE 802.11b/g/n 网络、 WEP/WPA/WPA2 加密方式和 STA 和 AP 模式。

主要特性

• 高性能 MCU
• 使用 SPI 通信方式
• SPI 时钟高达 30Mbps
• SPI 模式下有效以太网带宽高达上传 1MBytes/s，下载 1MBytes/s
• 支持 WiFi+BLE 主从机功能
• BLE 主机功能可同时连接多个 BLE 设备
• WiFi 支持 STA+AP 模式
• 支持微信小程序 BLE 快速配网
• 支持断网快速回连
• 内置 Bootloader，支持 OTA 固件升级、安全固件功能
• 支持批量远程升级，方便运维管理

更多相关信息资料见 RW007 介绍页面：睿赛德科技推出高速Wi-Fi模块RW007：内置RT-Thread物联网操作系统

由睿赛德推出的 WiFi 模块，可以说是 RT-Thread 的「亲儿子」了，操作系统原生支持，相应的网络组件、WLAN 框架都能完美兼容，在跑 RTT 的板子上使用 RW007，几乎不需要过多配置，即插即用式的使用体验，大大减轻了嵌入式开发者的工作量。

准备工作

在把 RW007 畅快跑起来之前，以下准备工作必不可少，你将需要：

1. STM32 Nucleo-64 开发板（或其他支持 RTT 的板子）
2. RW007 WiFi 模块
3. Mini-USB 连接线（连接开发板与电脑）
4. ENV 编译构建环境（安装使用说明）
5. 开发常用软件（git、Keil5、串口调试等）
6. 一颗爱折腾的心


开始上路

RT-Thread 包含了 RW007 的软件包，用户无需自己编写驱动程序，下面以 SPI 模式（断开模块上 UART 的电阻 R5 和 R7）为例，介绍如何在 STM32F401 Nucleo-64 上驱动 RW007 模块，并完成 AP 扫描、连接等基本 WiFi 功能。

硬件连接

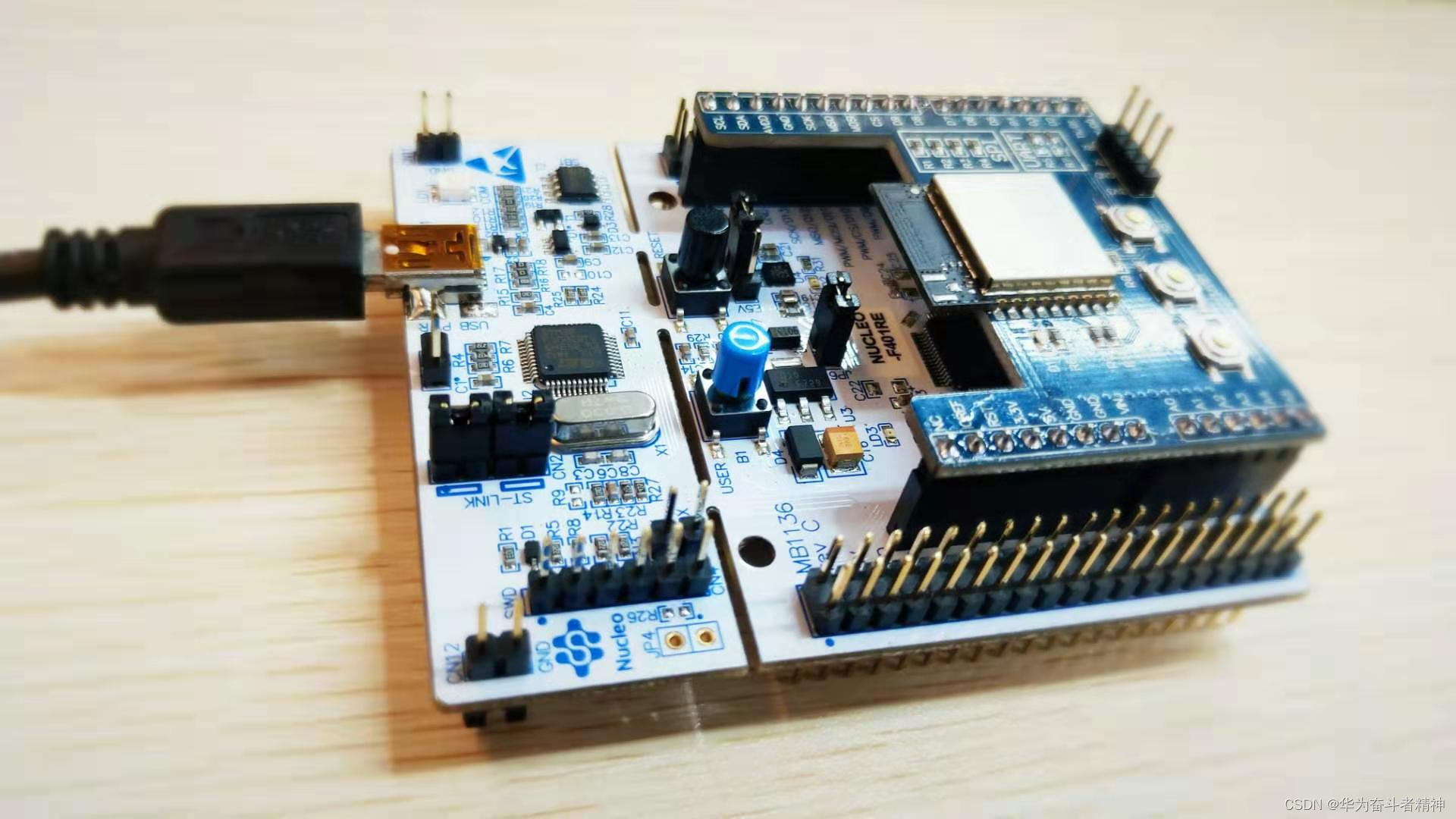

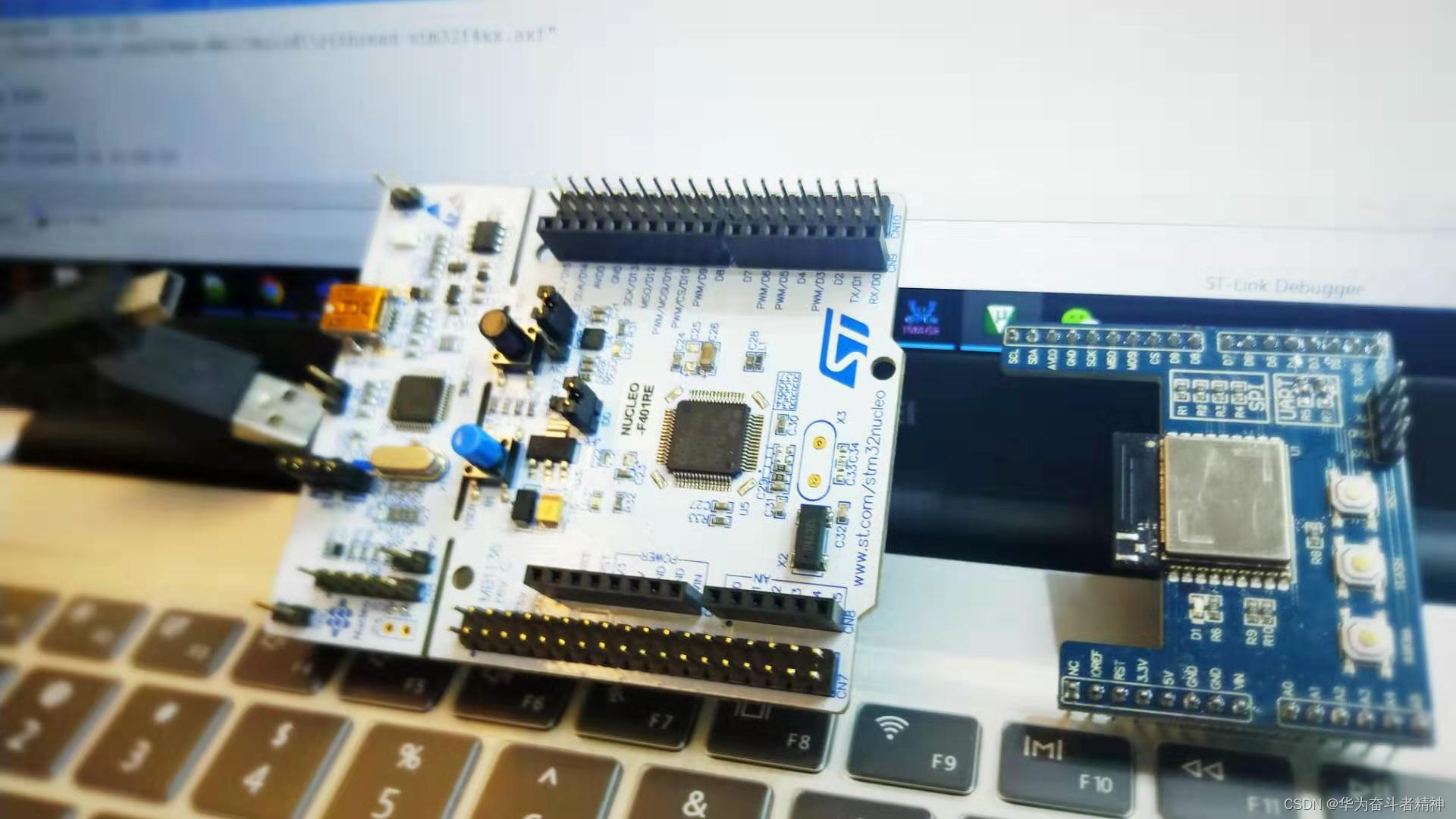

得益于 Nucleo 上的 Arduino 接口，只需把 RW007 往开发板上一插，即可完成了两者的硬件连接。显然，其他带 Arduino 接口的开发板也能直接插，就是这么简单粗暴……

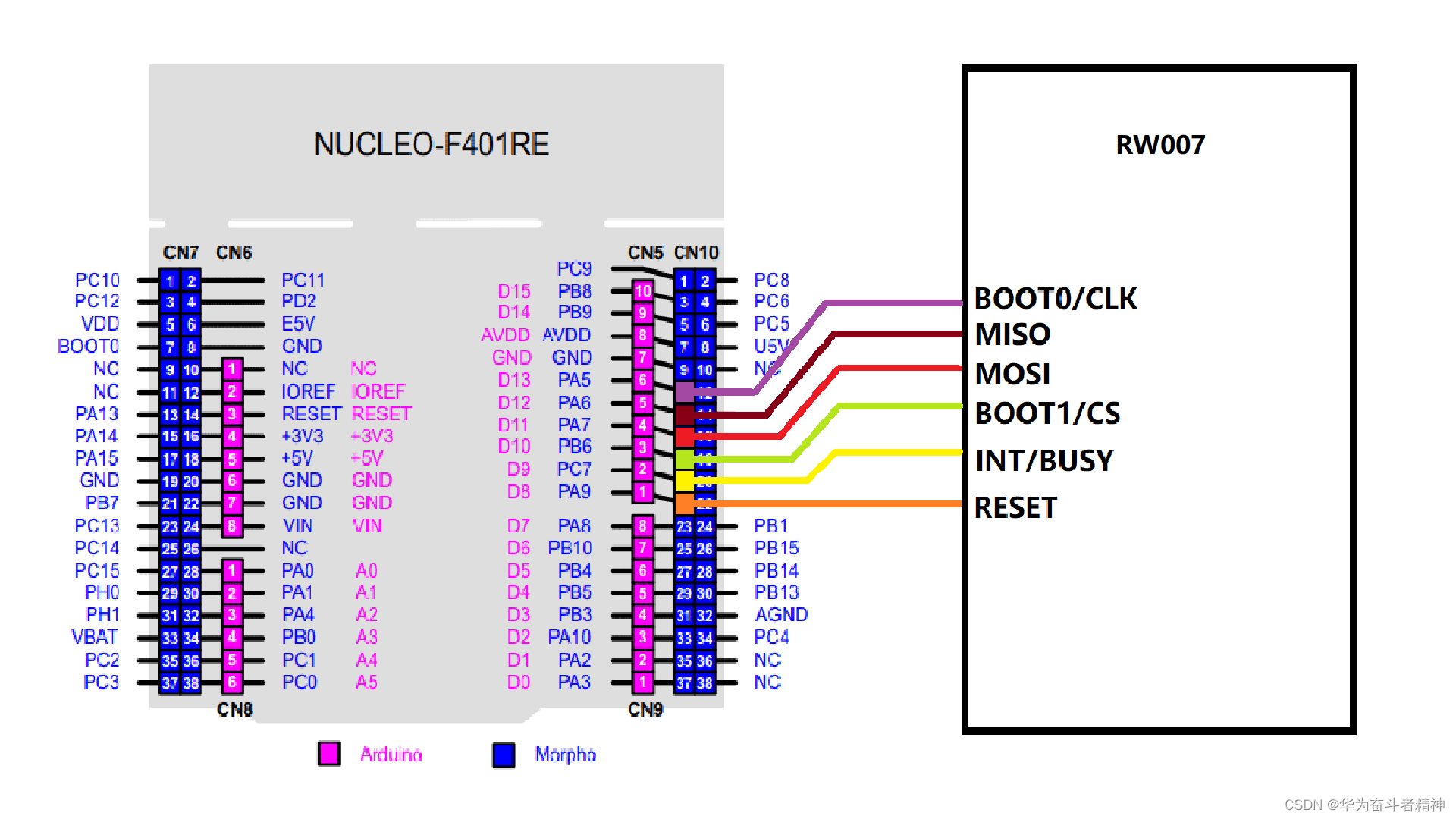

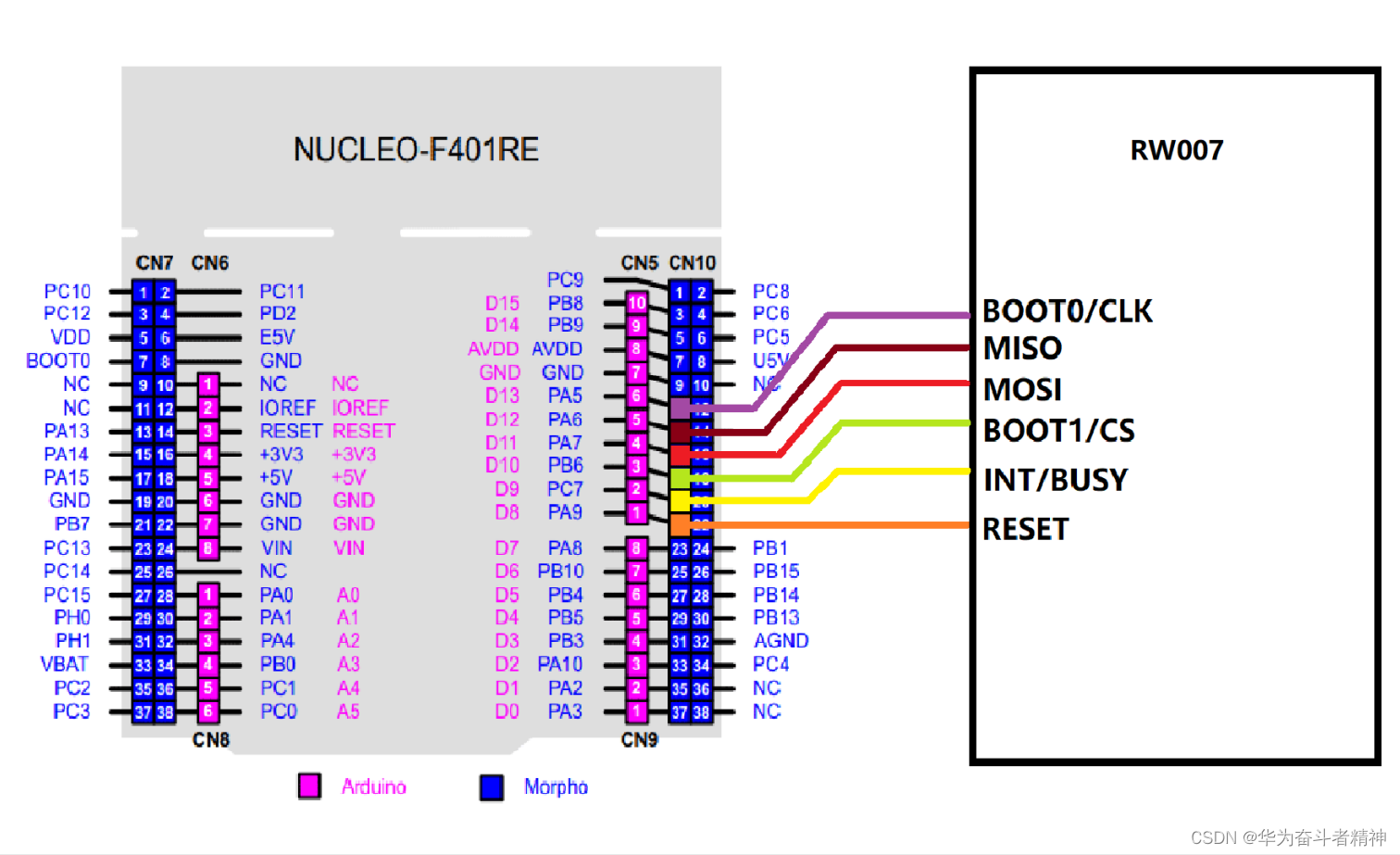

电路连接示意图如下：

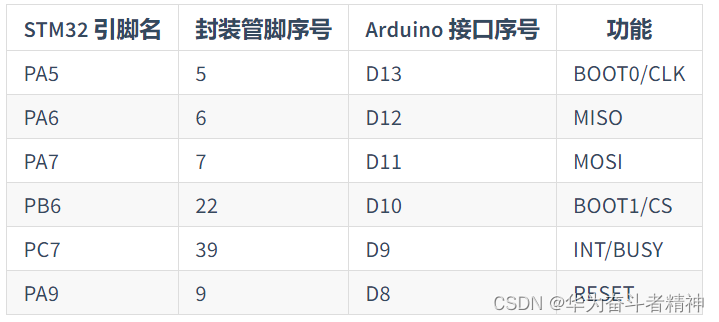

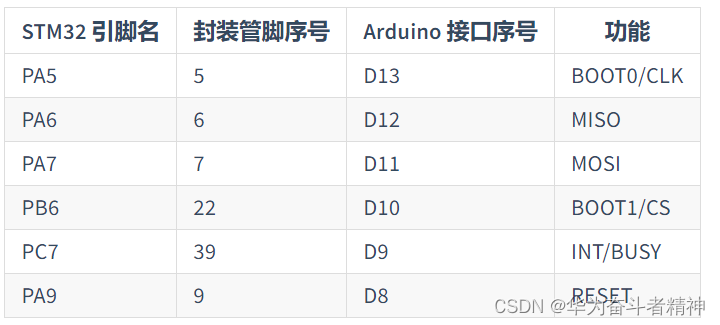

各 IO 接口与功能之间的对应关系表：

STM32 引脚名 封装管脚序号 Arduino 接口序号 功能
PA5 5 D13 BOOT0/CLK
PA6 6 D12 MISO
PA7 7 D11 MOSI
PB6 22 D10 BOOT1/CS
PC7 39 D9 INT/BUSY
PA9 9 D8 RESET

特别注意！！！

关于pin 序号规则，与旧 bsp 使用封装管脚序号不同，在新的 stm32 bsp 框架中，统一采用顺序编号的方式，对 GPIO 驱动进行管理，移植旧程序时要留意。

pin 序号与引脚名对应关系如下表：

在 bsp/stm32/libraries/HAL_Drivers/drv_gpio.c 的 pins[] 数组中，能清除看到 pinmap 关系。

STM32 bsp 配置（Menuconfig）

步骤一：下载 RT-Thread SDK

Github 链接：rt-thread: RT-Thread is an open source IoT operating system from China.
Gitee 链接：rt-thread: RT-Thread is an open source IoT operating system from China.
打开 rt-thread\bsp\stm32 目录，能看到 RT-Thread 所支持的开发板型号，把 RT-Thread 在 STM32 上跑起来并不是一件难事，但在编译内核组件之前，要先对 bsp 进行简单配置（别慌，通过 Menuconfig 图形化界面即可完成）。

本次实验所使用的 bsp 为 stm32f401-st-nucleo，Github 仓库链接：…/bsp/stm32/stm32f401-st-nucleo at master · RT-Thread/rt-thread, Gitee 仓库链接:…/bsp/stm32/stm32f401-st-nucleo at master · RT-Thread/rt-thread. 从 RT-Thread SDK 中分离 stm32f401-st-nucleo 分离 BSP 出来。 进入 …\bsp\stm32\stm32f401-st-nucleo 文件夹，右键打开 ENV 窗口（前提是已在 windows 下搭好 ENV 环境），输入 scons --dist命令。

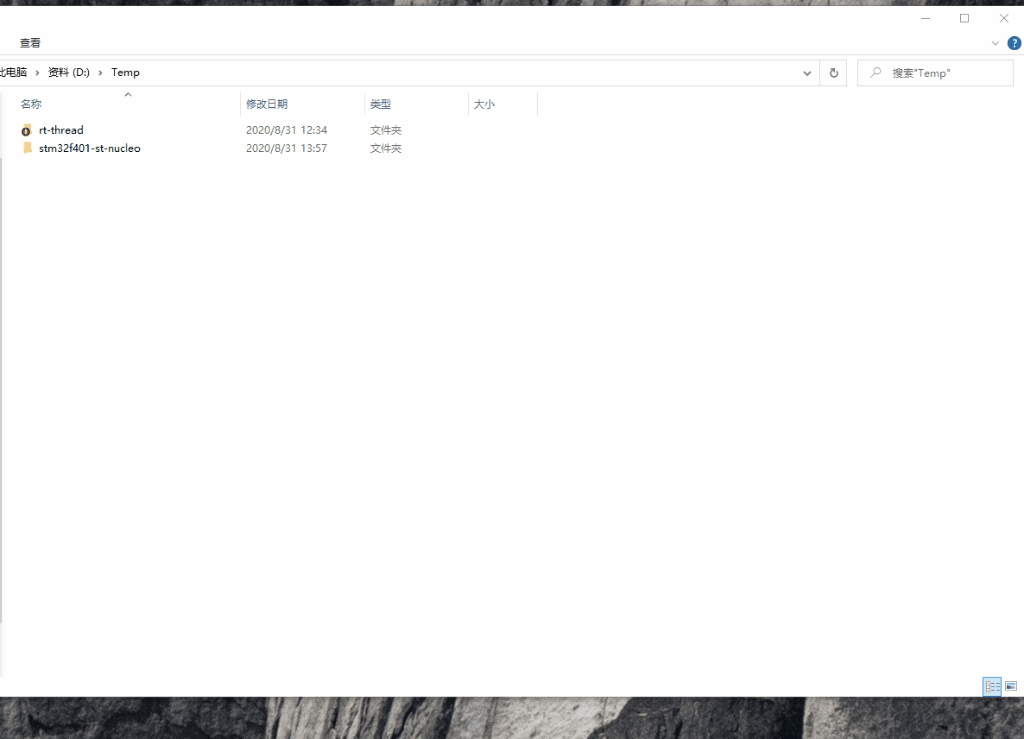

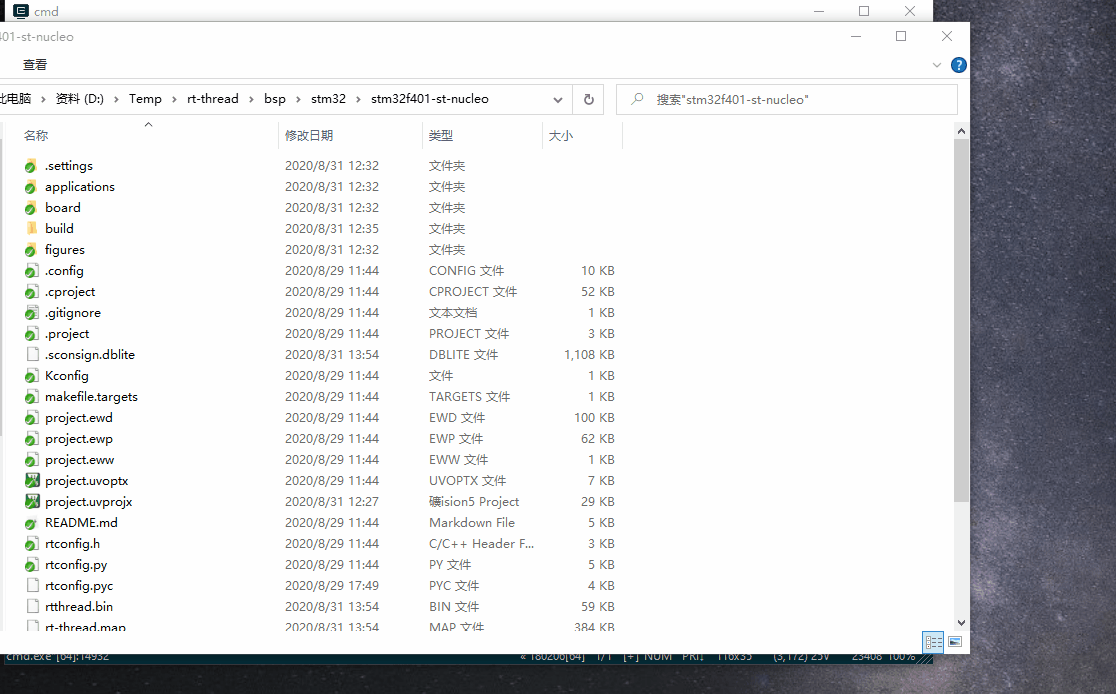

通过scons --dist分离 BSP
到此可以把分离出来的 BSP 拷贝到任意的目录中，进行项目的开发。

步骤二 通过 CubeMX 配置 SPI 初始化程序

查看对应的引脚：

2.引脚列表

STM32 引脚名 封装管脚序号 Arduino 接口序号 功能
PA5 5 D13 BOOT0/CLK
PA6 6 D12 MISO
PA7 7 D11 MOSI
PB6 22 D10 BOOT1/CS
PC7 39 D9 INT/BUSY
PA9 9 D8 RESET

3.CubeMX 配置 SPI

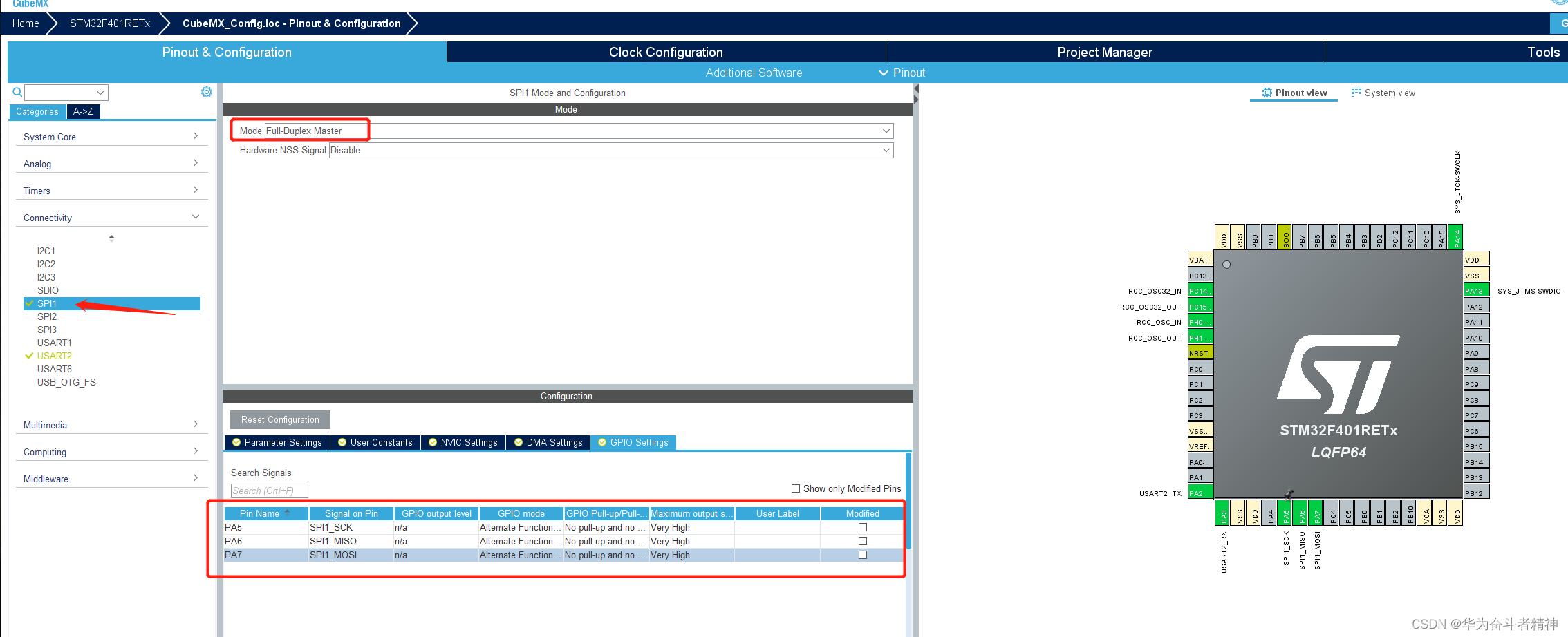

一般 STM32 系列的引脚分配可以通过对应 BSP 中board\CubeMX_Config目录下的CubeMX_Config.ioc打开 CubeMX 工程，进行配置 SPI1，并生成代码，保存退出即可 。

步骤三 ：通过menuconfig配置 RW007 软件包

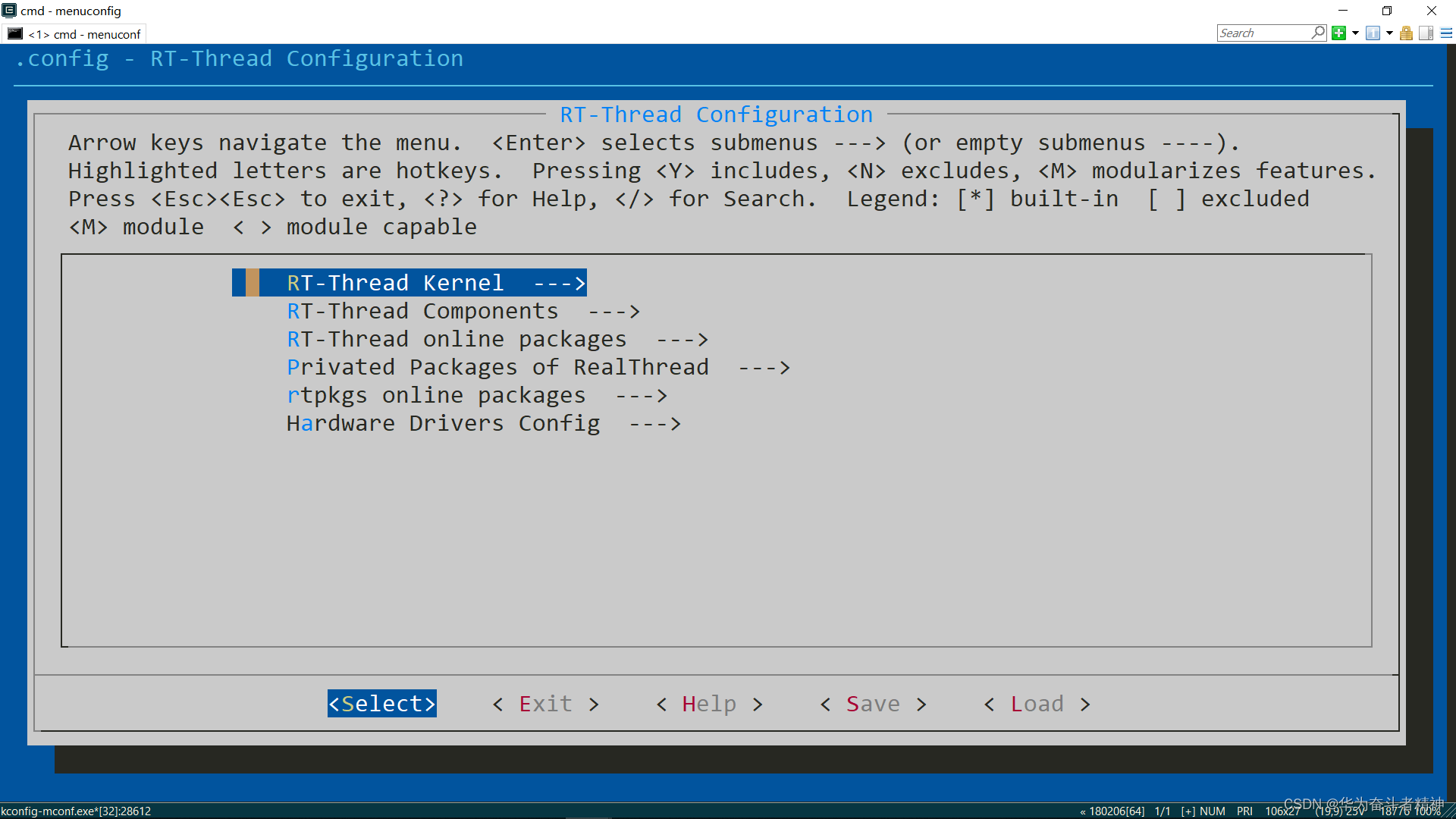

进入 rt-thread\bsp\stm32\stm32f401-st-nucleo 文件夹，右键打开 ENV 窗口（前提是已在 Windows 下搭好 ENV 环境），输入 pkgs --upgrade 更新 ENV 和软件包，再输入 menuconfig 进行系统配置：

附 Menuconfig 常用操作按键：

按键 ↑↓ ←→ Enter 空格 Esc
功能 列表选择 菜单选择 确认 选中/取消 后退

1. 配置开启 SPI 外设

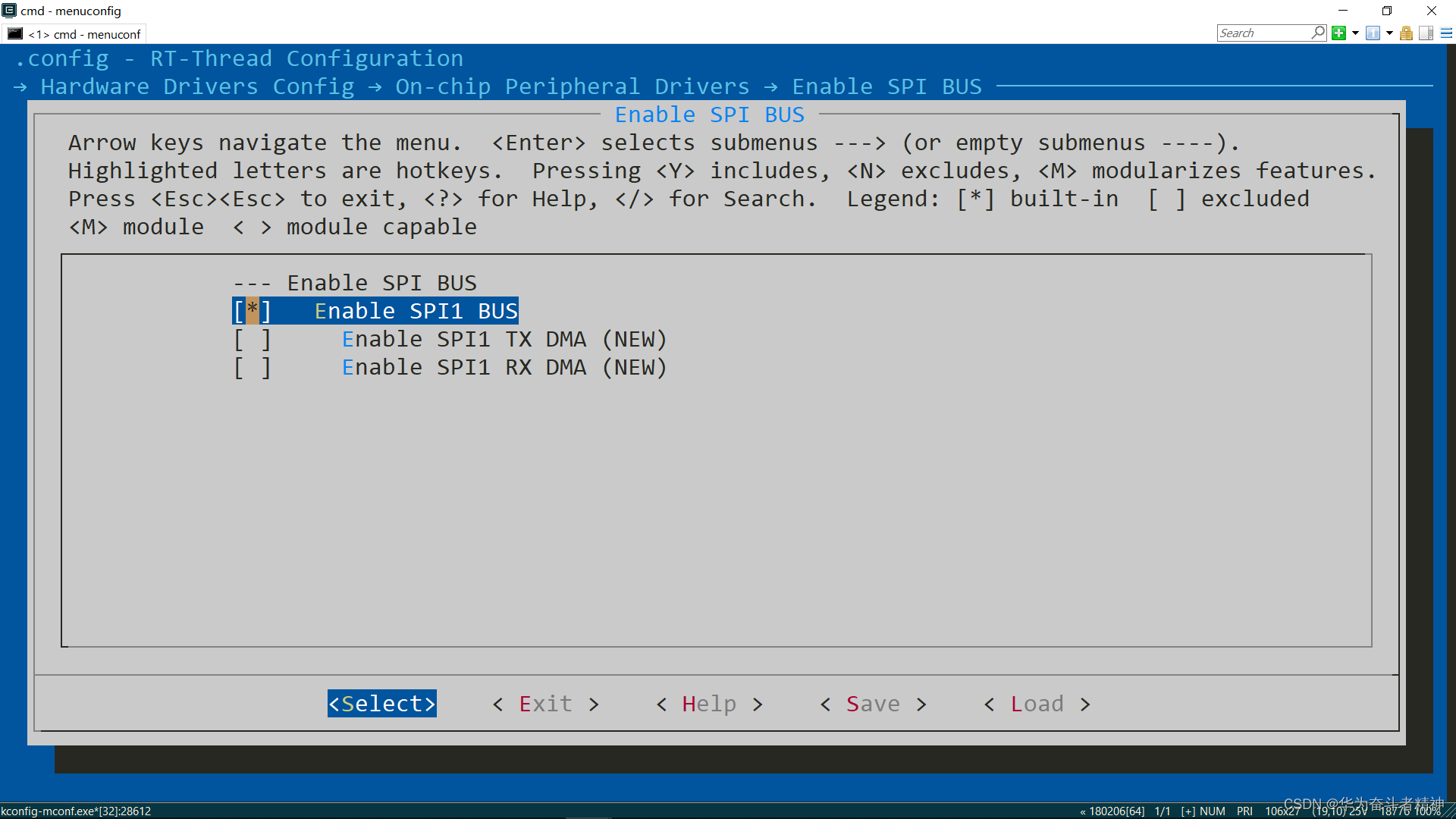

开发板与模块的通讯依赖 SPI 设备，在 bsp 中已经实现了 SPI 驱动，只需在设置中打开即可使用。 进入 Hardware Drivers Config —> 下的 On-chip Peripheral Drivers，勾选 Enable SPI BUS —> 选项，并按回车键进入，进一步选中 Enable SPI1 BUS，完成配置：

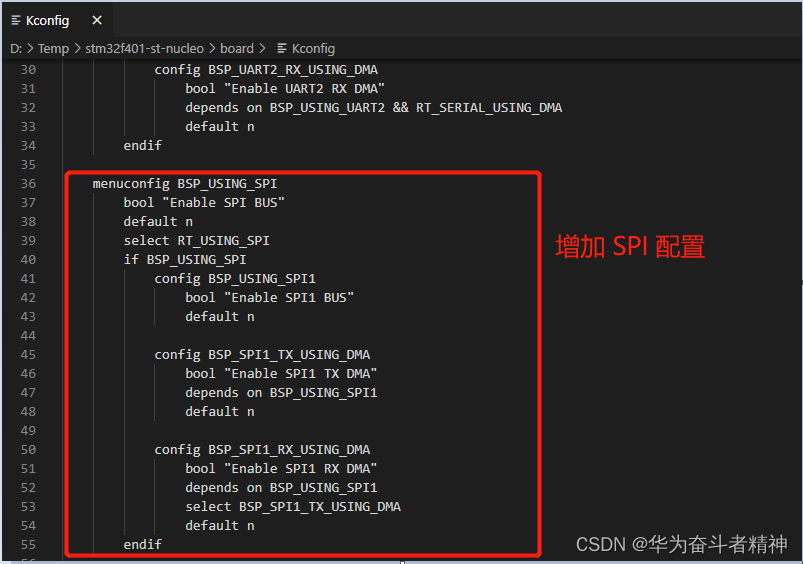

如果在 bsp 中的 menuconfig 中没有对应 spi的配置，可以通过修改 Kconfig文件增加对应spi的配置。 Kconfig 的路径在board/Kconfig ，如下面是添加 SPI1的配置。

2. 配置 RW007 软件包

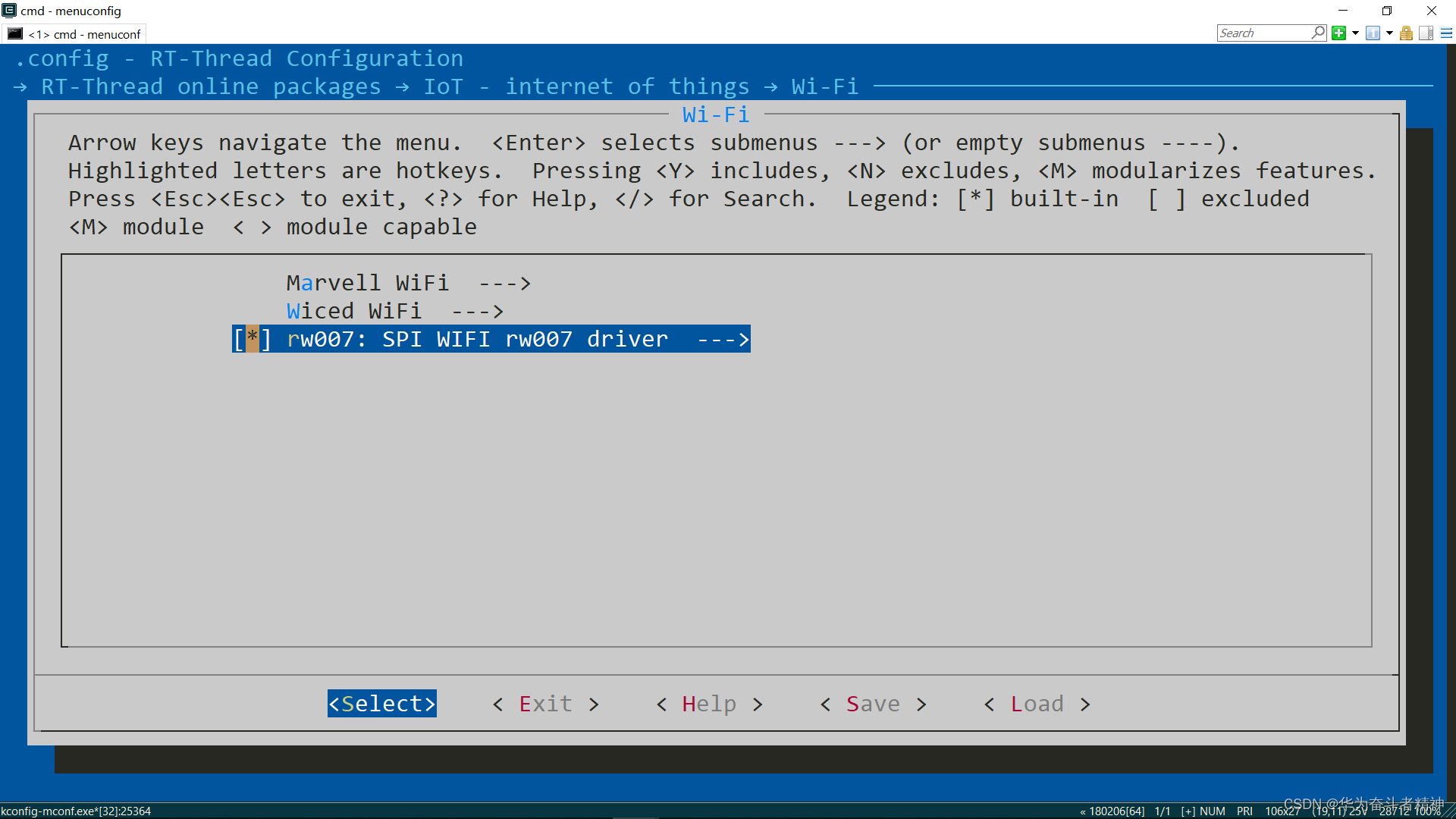

RT-Thread 通过软件包的形式，对 RW007 模块提供配套驱动支持，系统默认选项不包含软件包，用户需手动开启：通过 Esc 键回到 Menuconfig 主界面，依次进入 RT-Thread online packages —> 、IoT - internet of things —>、Wi-Fi —>，勾选 rw007: SPI WIFI rw007 driver —> 选项：

RW007 软件包 Github 仓库链接：RT-Thread-packages/rw007: RW007 (SPI Wi-Fi module) driver for RT-Thread

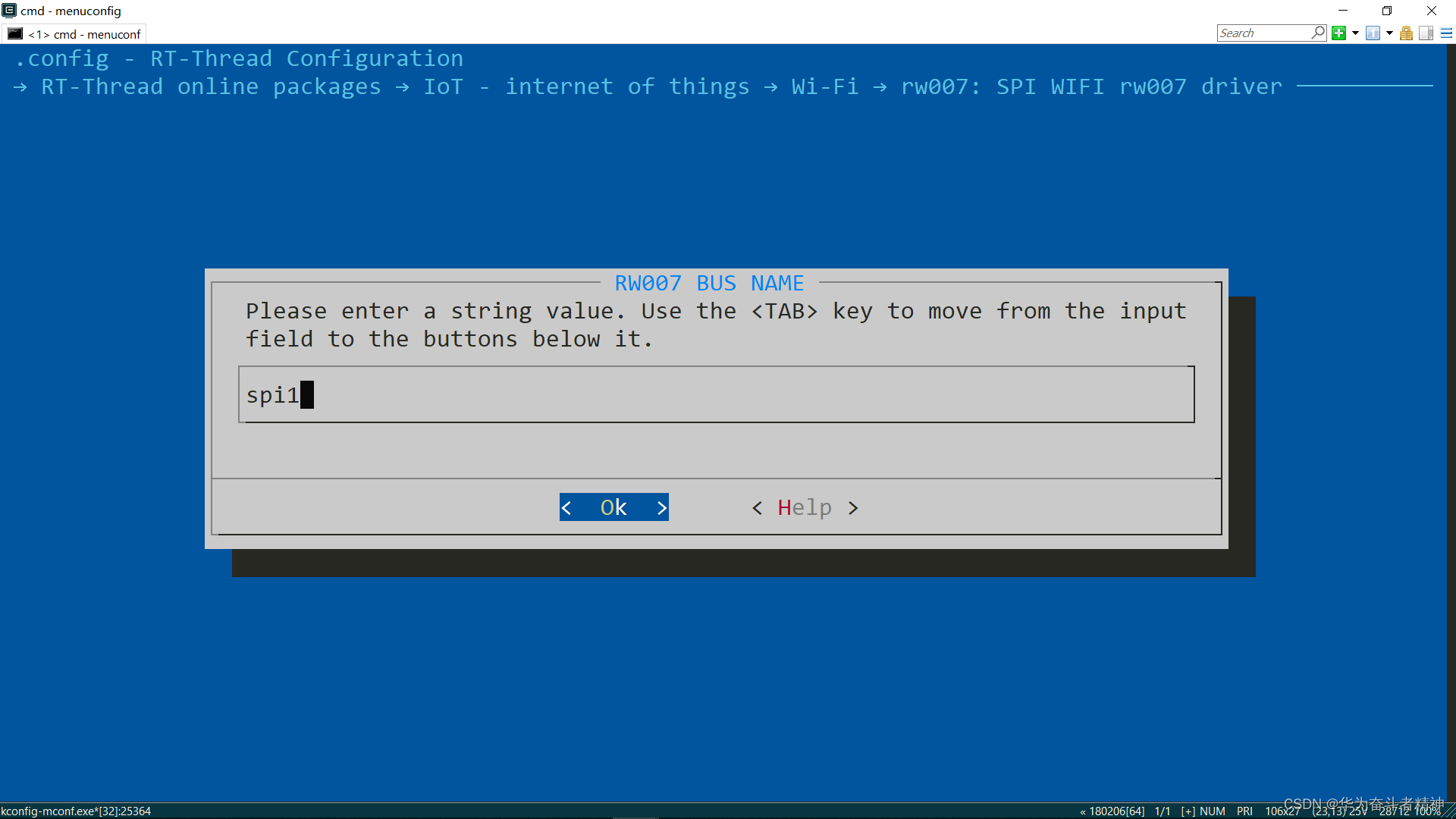

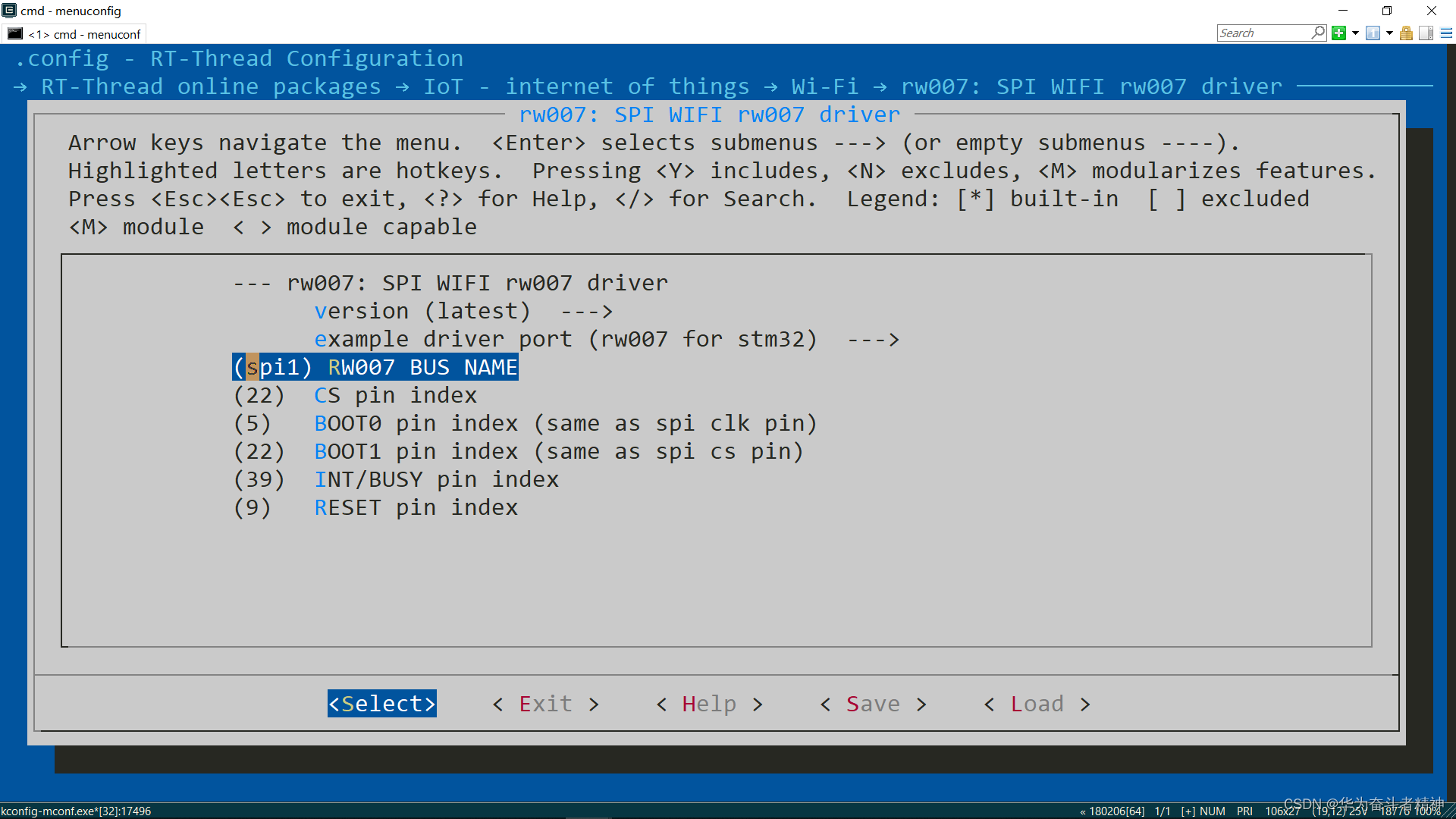

紧接着按下 Enter 键进一步设置软件包参数，完成 SPI 总线和 IO 的配置，更改总线设备名称 RW007 BUS NAME 为 spi1：

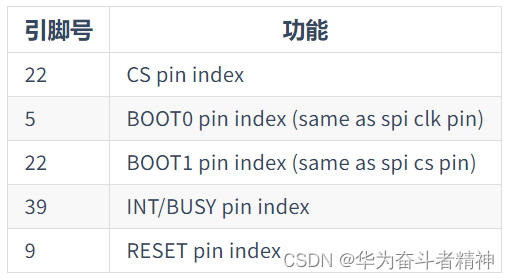

然后配置 SPI 控制 IO，各管脚号依次按下表填入：

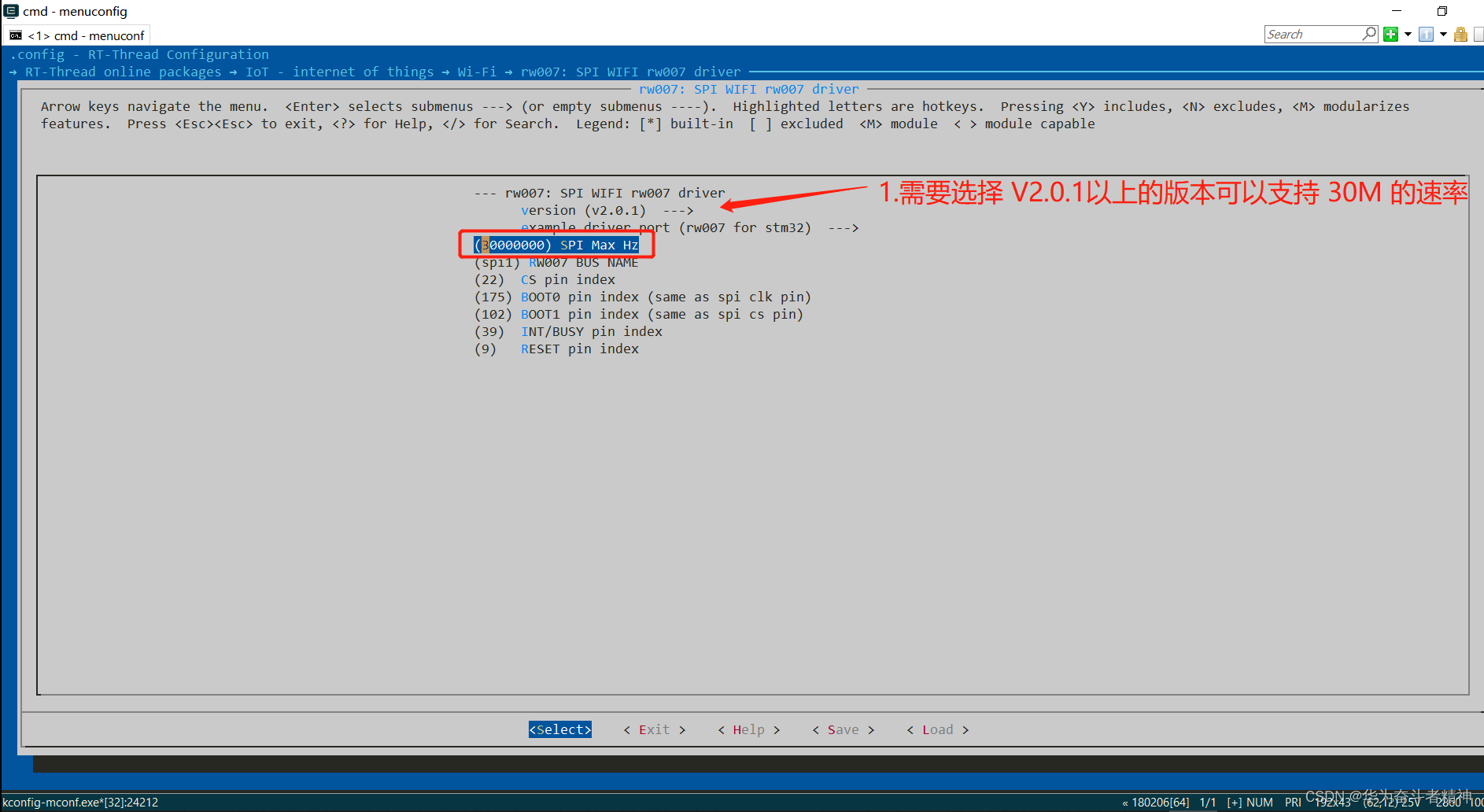

最高 SPI 速率配置：从 v2.0.1 版本起，用户可以根据实际使用情况提高或降低总线速率（默认为 30MHz），为满足对通讯稳定性和传输速度的需求，建议更新至最新版本，对应的 Menuconfig 配置项如下：

3. 开启 WiFi 框架

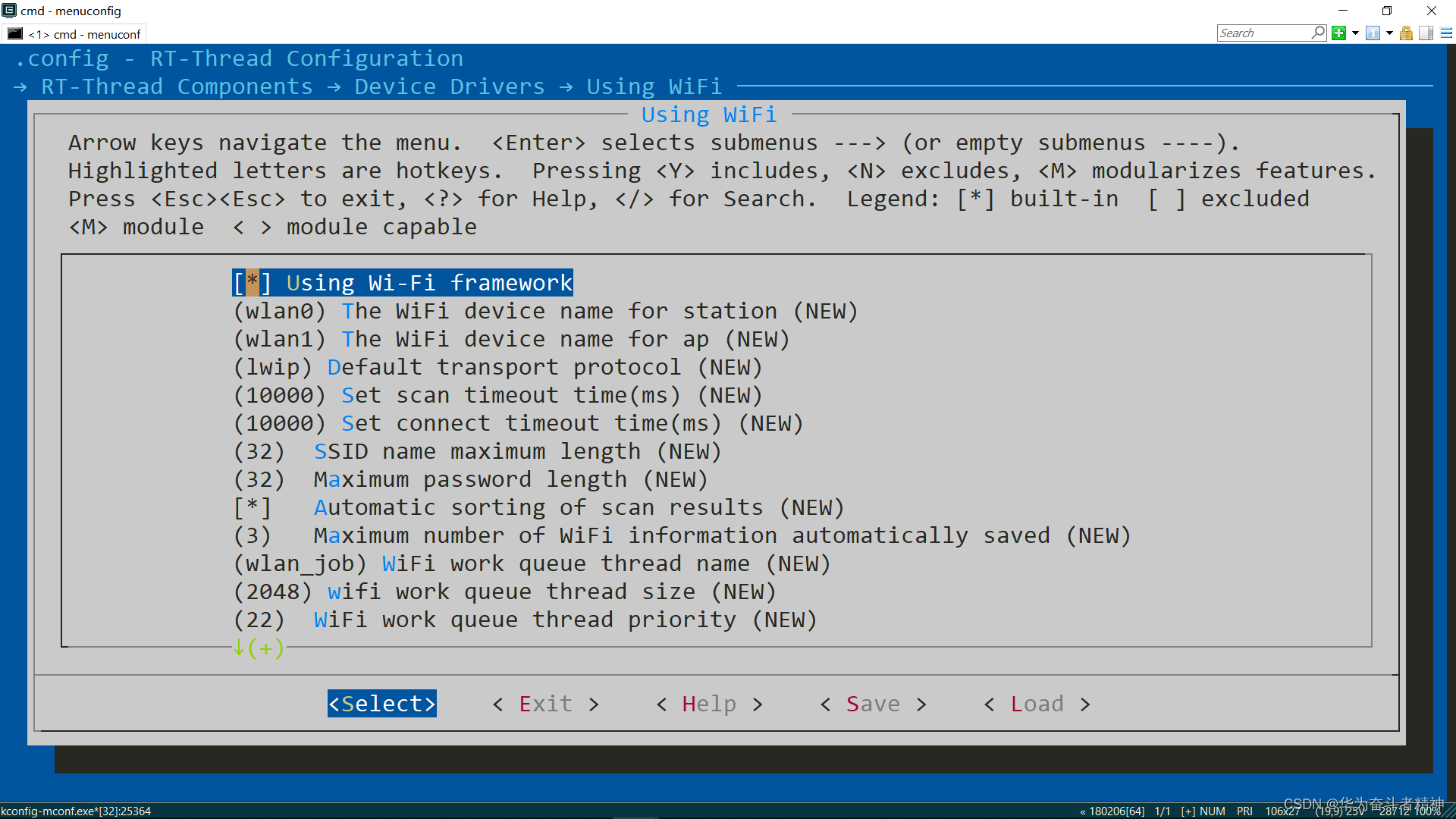

RW007 驱动使用了 WLAN 相关的接口，按以下选项路径打开 WiFi 框架：RT-Thread Components —>、Device Drivers —>、Using WiFi —>，勾选 Using Wi-Fi framework：

4. 保存 Menuconfig 配置

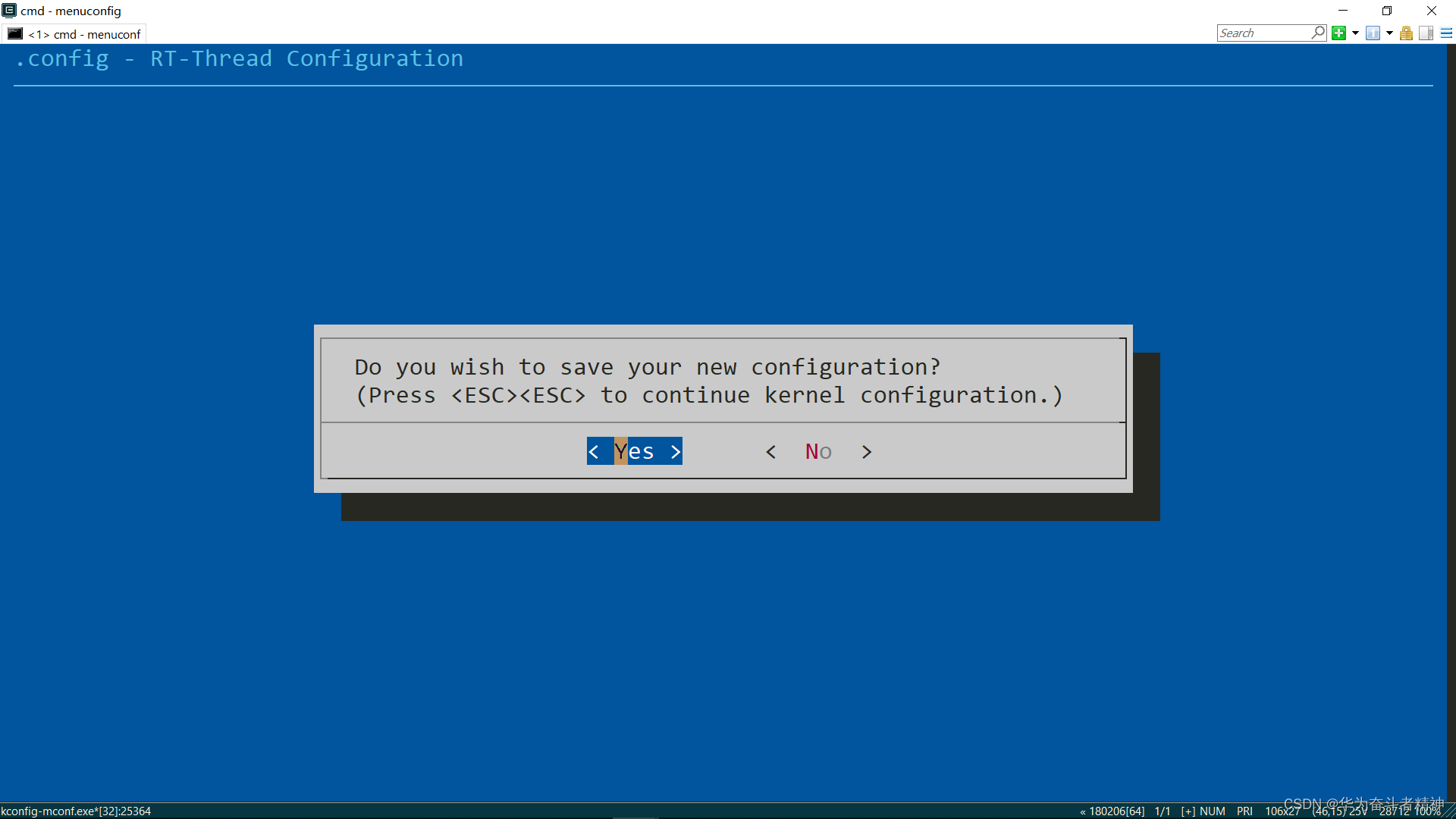

完成了上面的 3 步，bsp 配置算大功告成了，但最最重要的一步不能漏 —— 保存 Menuconfig 配置：直接一路狂按 Esc 键退出，在保存提示窗口中选择 Yes 确认即可：

编译烧写固件

1. 更新本地软件包

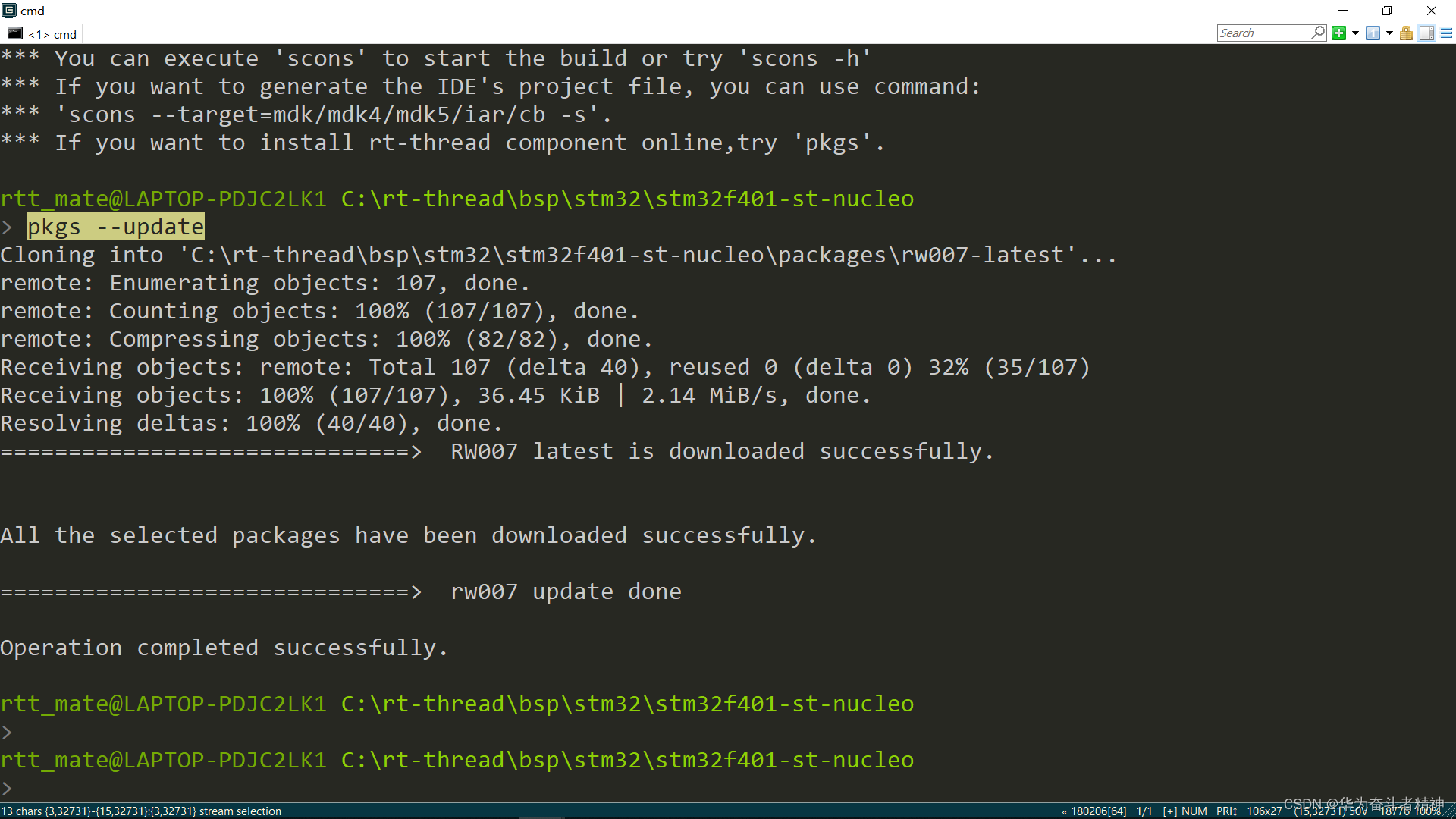

根据 RT-Thread 的软件包机制，在 Menucofnig 选中了软件包后，相关代码文件并未添加到工程中。在 ENV 终端输入 pkgs --update 命令，便能从服务器下载所选软件包，更新到本地目录：

2. 生成 MDK5 项目文件

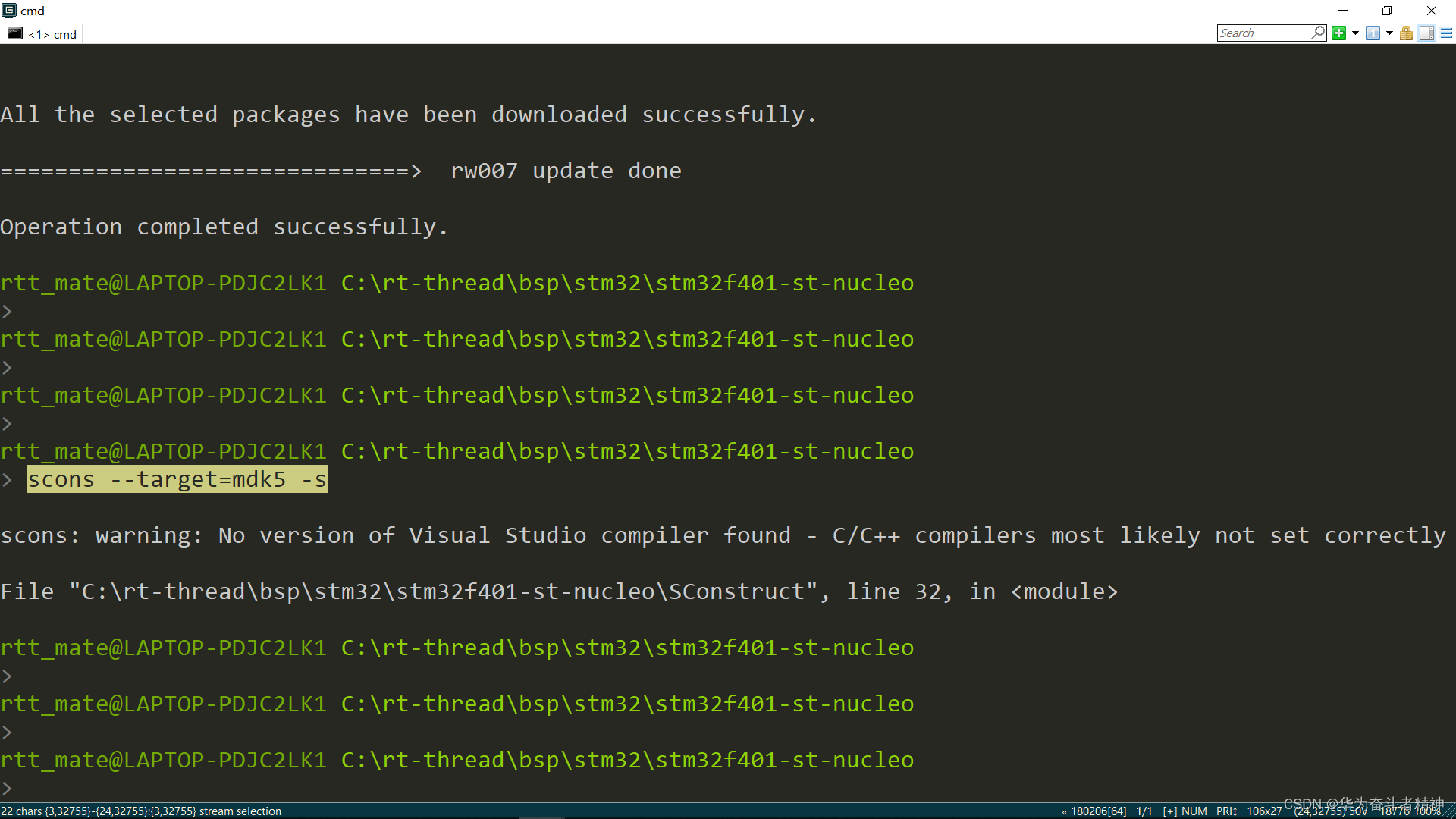

使用 Keil IDE 可以十分方便对 STM32 程序编译和烧录，在 ENV 终端输入 scons --target=mdk5 -s，生成 Keil5 工程文件：

3. 编译、下载工程

使用工具栏的 Build 按钮编译工程，出现 0 Error(s) 表示编译成功，将开发板连接电脑，再点击 Download 按钮下载固件到开发板，完成上面所有步骤后，接下来就是见证奇迹的时刻了。

运行、测试模块功能

下载完程序便能自动复位运行，打开串口工具（推荐使用 XShell 等交互型终端），设置参数为 115200 8-1-N。若系统启动正常，且开发板与模块间的通讯也没有问题，会看到如下初始化打印信息：

 \ | /
- RT -     Thread Operating System
 / | \     4.0.3 build Mar  5 2021
 2006 - 2020 Copyright by rt-thread team
lwIP-2.0.2 initialized!
msh >
[I/WLAN.dev] wlan init success
[I/WLAN.lwip] eth device init ok name:w0
[I/WLAN.dev] wlan init success
[I/WLAN.lwip] eth device init ok name:w1

rw007  sn: [rw0078c47c8000000]
rw007 ver: [2.0.5-c30c4e84-77821]


msh >

使用 wifi scan 命令扫描周边热点、wifi join ssid password 命令连接路由、ifconfig 命令查看网络配置，验证模块功能：

常见问题与解决方法

• Menuconfig 中没看到 rw007 pkg？

ENV 和 包索引不是最新，执行 pkgs --upgrade 命令更新软件包源。

• Keil 编译错误？

是否已经把软件包替换为 RW007 适配版本，新老版本 stm32 bsp 中 spi 接口稍有差异。

• 运行后串口无输出？

1. 检查开发板与电脑的连接是否正常
2. 检查串口工具参数配置，应为 115200, 8, 1, None

• 运行出现 wspi device not found

确认 RW007 软件包中总线的设备名为 spi1，否则会导致设备挂载失败。

使用 RT-Thread Studio IDE 体验 RW007 开发

准备工作

在使用 RT-Thread Studio IDE 体验 RW007 开发前需要准备以下软件和板子：

STM32 Nucleo-64 开发板，这里使用 STM32F411-ST-Nucleo 开发板进行演示（可以使用其他支持 RTT 的板子）

RW007 WiFi 模块

Mini-USB 连接线(连接开发板和电脑)

RT-Thread Studio IDE 软件

开始操作

使用 RT-Thread Studio IDE 进行开发，用户只需要简单配置相关功能，就能实现对应的效果，接下来将介绍如何使用 RT-Thread Studio IDE 进行 STM32F411-ST-NUCLEO 开发板上驱动 RW007 模块,并完成 AP 扫描、WiFi 联网测试等功能。

创建 RT-Thread 工程

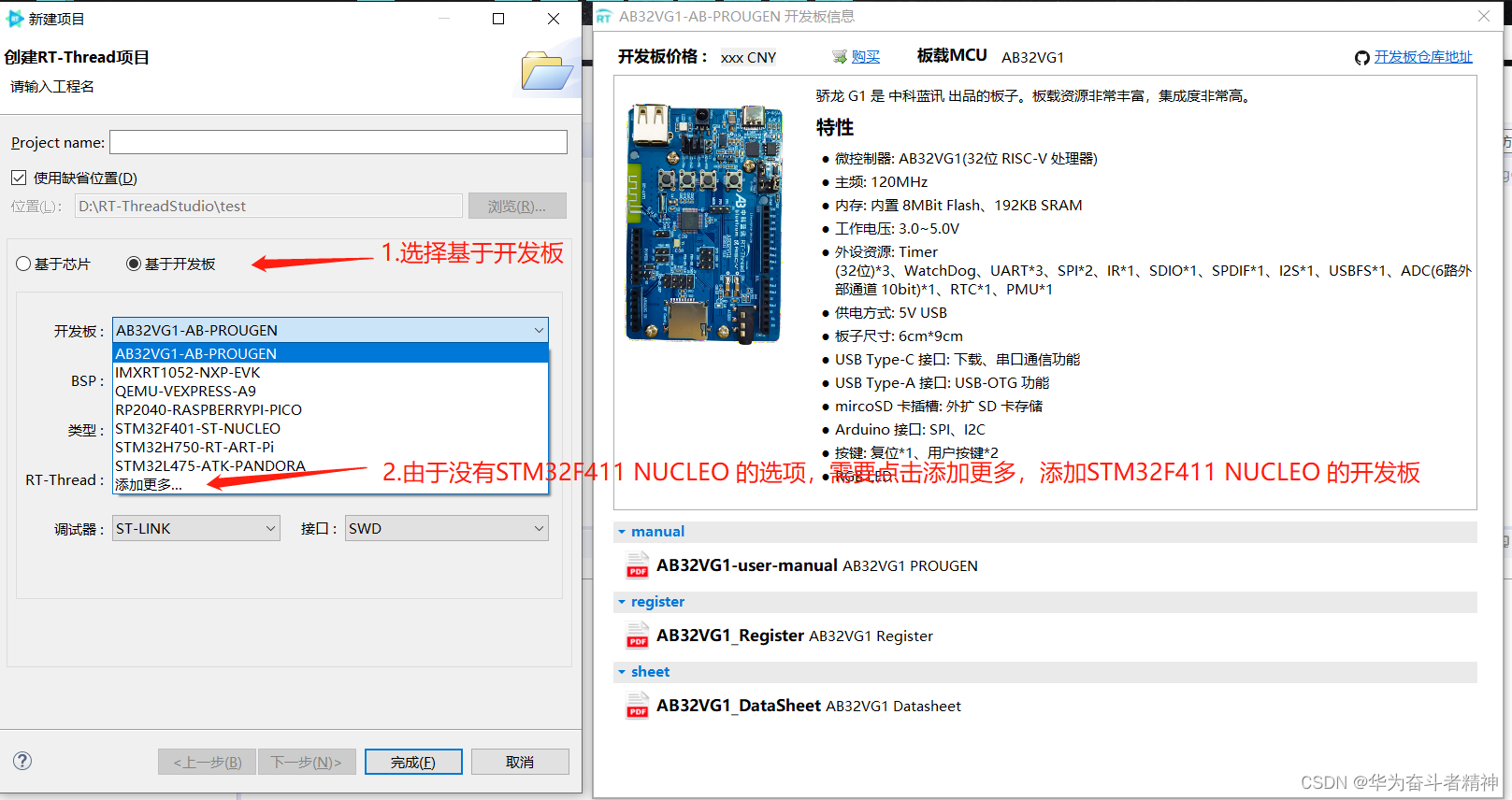

使用 RT-Thread Studio IDE 创建 RT-Thread 项目工程，先点击菜单栏上的文件选项，然后选择新建，再选择 RT-Thread 项目，就会提示需要基于芯片还是基于开发板，进行创建项目。

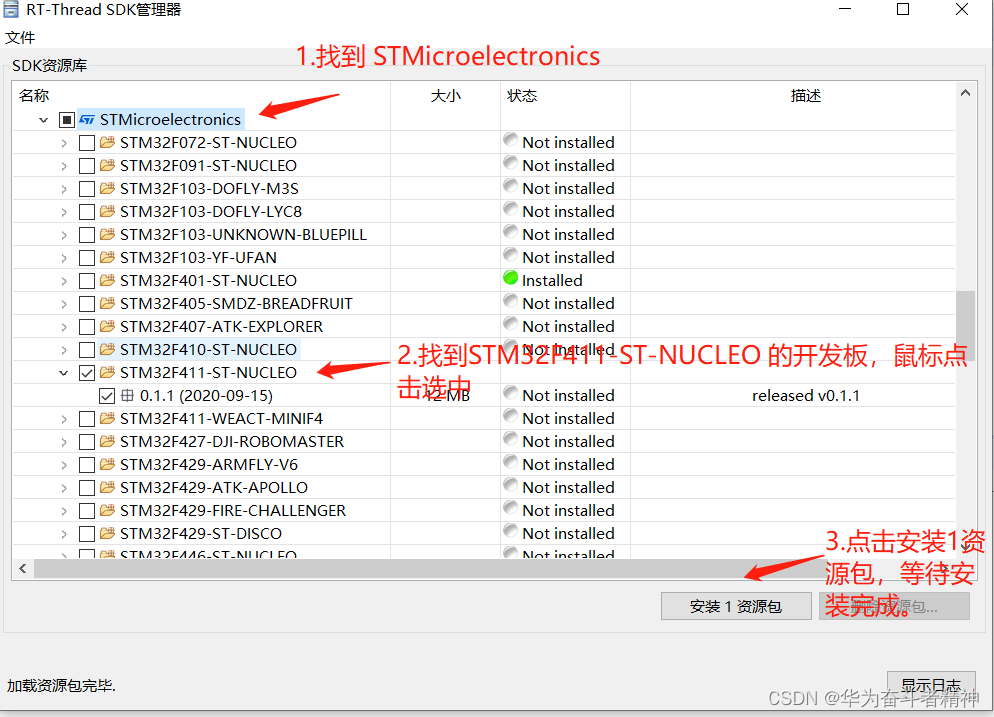

这里需要选择基于开发板进行创建项目工程，由于没有 STM32F411 NUCLEO 开发板资源包，需要点击添加更多，添加 STM32F411 NUCLEO 开发板的资源包，详细步骤入下图。

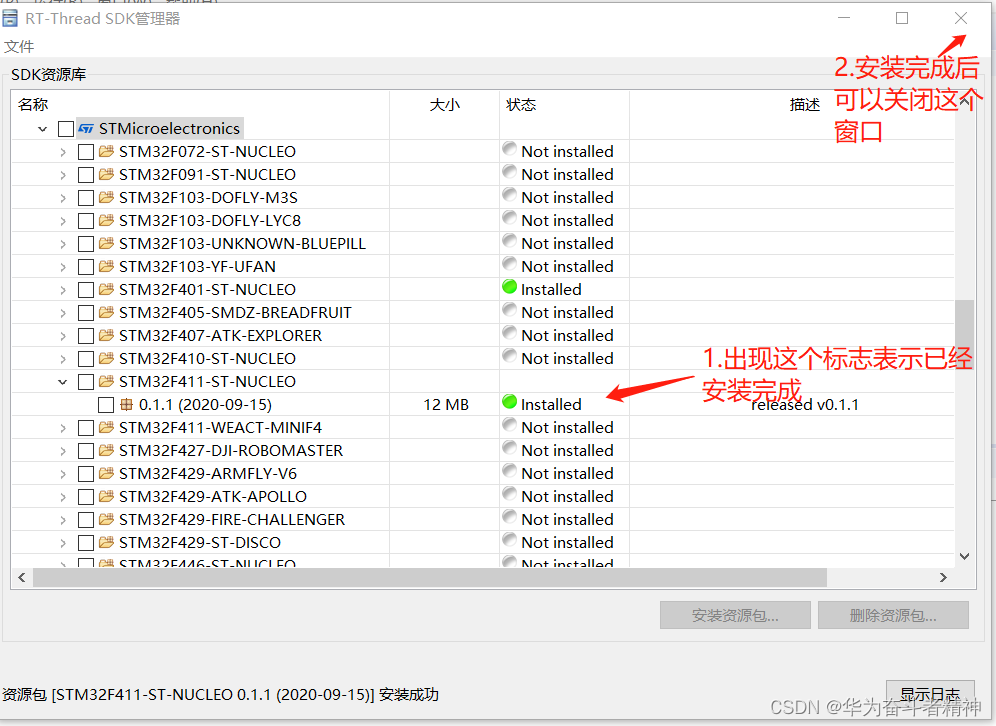

添加 STM32F411-ST-NUCLEO 开发板资源包

创建 Test_RW007 项目工程

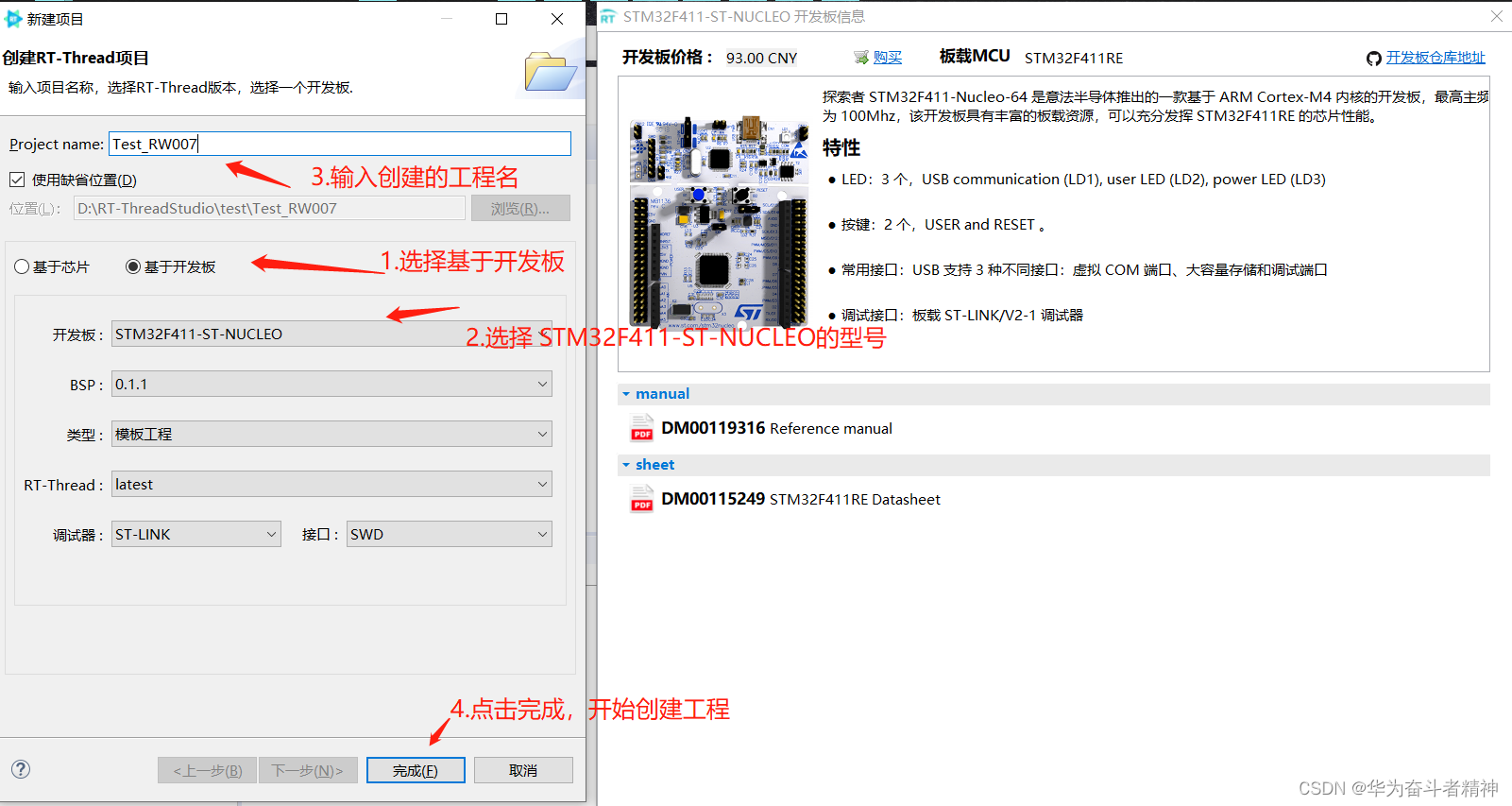

通过上面的步骤，已经正确添加了 STM32F411 NUCLEO 开发板的资源包，下面进行创 Test_RW007 的项目工程。也是重复前面的步骤，先点击菜单栏上的文件选项，然后选择新建，再选择 RT-Thread 项目，就会提示需要基于芯片还是基于开发板，进行创建项目，需要选择基于开发板进行创建项目工程，并选择 STM32F411-ST-NUCLEO 的型号，输入创建的工程名，最后点击完成，就完成了创建工程。

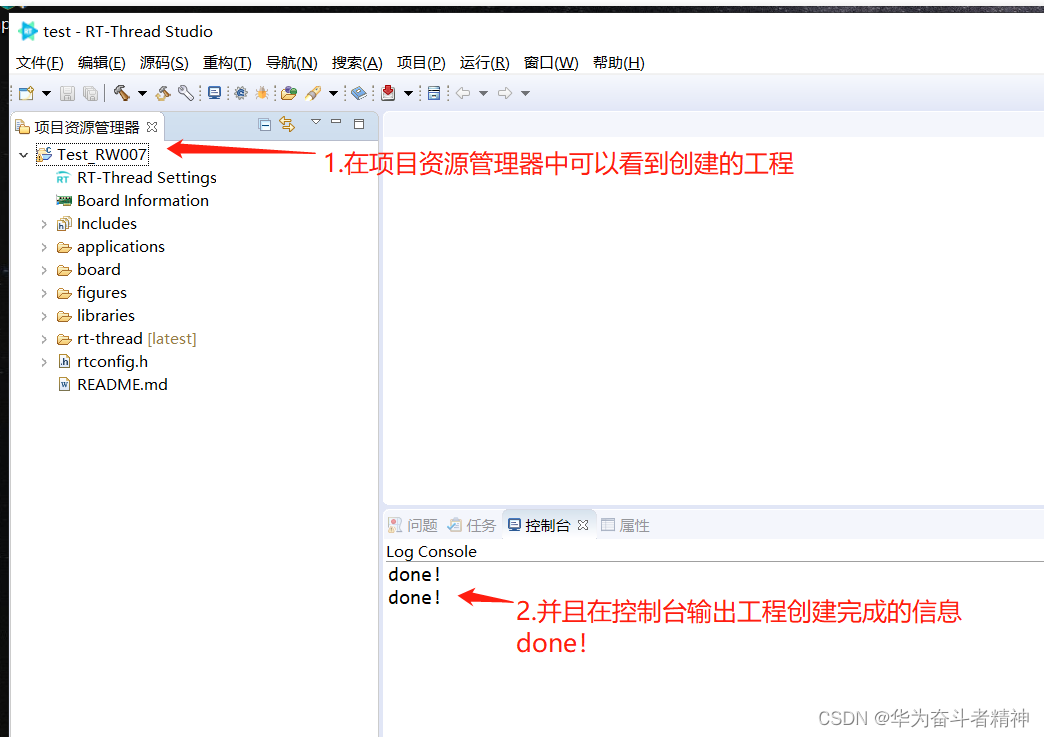

然后，等待软件执行创建工程的操作，创建工程完成后，再项目资源管理器可以看到创建的工程，并且会在控制台输出工程创建完成的信息。

Test_RW007 项目工程软件配置

根据前面的步骤，创建了基本的 STM32F411-ST-NUCLEO 的工程，下面将为如何把 RW007 EVB 和 STM32F411-NUCLEO 开发板进行硬件连接和软件工程配置进行详细描述。

硬件连接

说明：由于 STM32F411-ST-NUCLEO 开发板的 Arduino 接口和 STM32F401-ST-NUCLEO 的 Arduino 接口是相同的，故可参考前文的引脚配置说明。

整理 IO 引脚 对应表

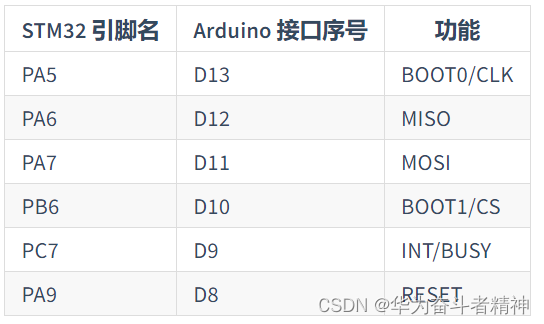

各 IO 接口与功能之间的对应关系表：

STM32 引脚名 Arduino 接口序号 功能
PA5 D13 BOOT0/CLK
PA6 D12 MISO
PA7 D11 MOSI
PB6 D10 BOOT1/CS
PC7 D9 INT/BUSY
PA9 D8 RESET

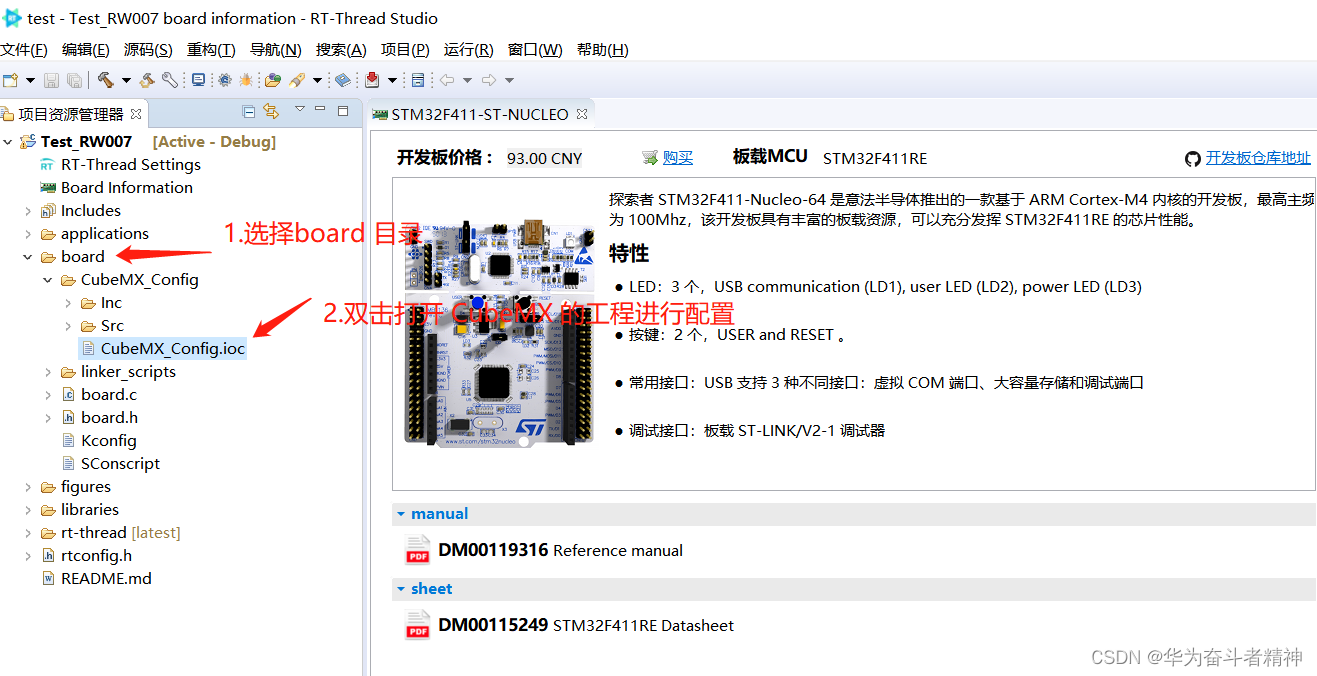

CubeMX 配置工程

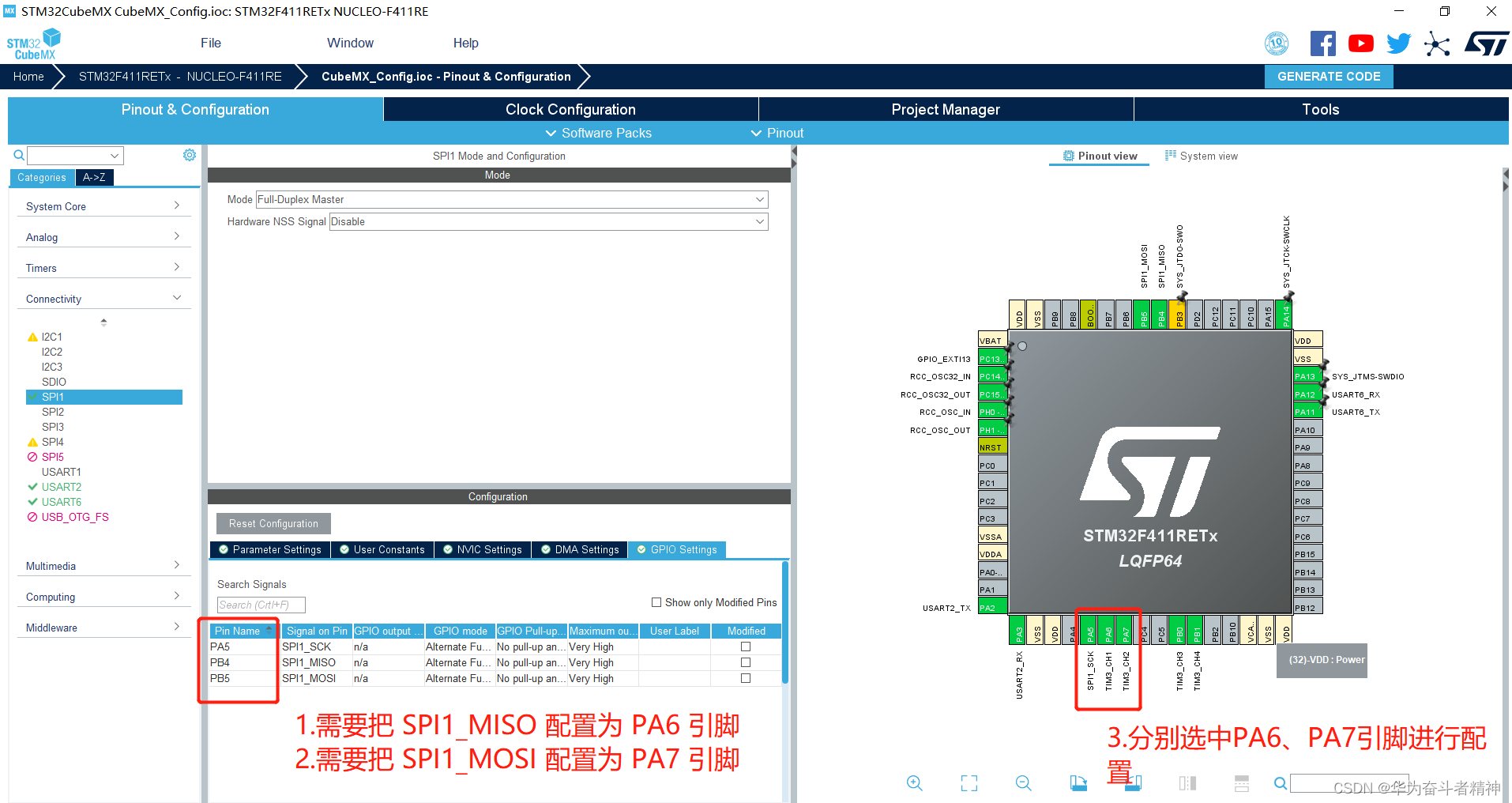

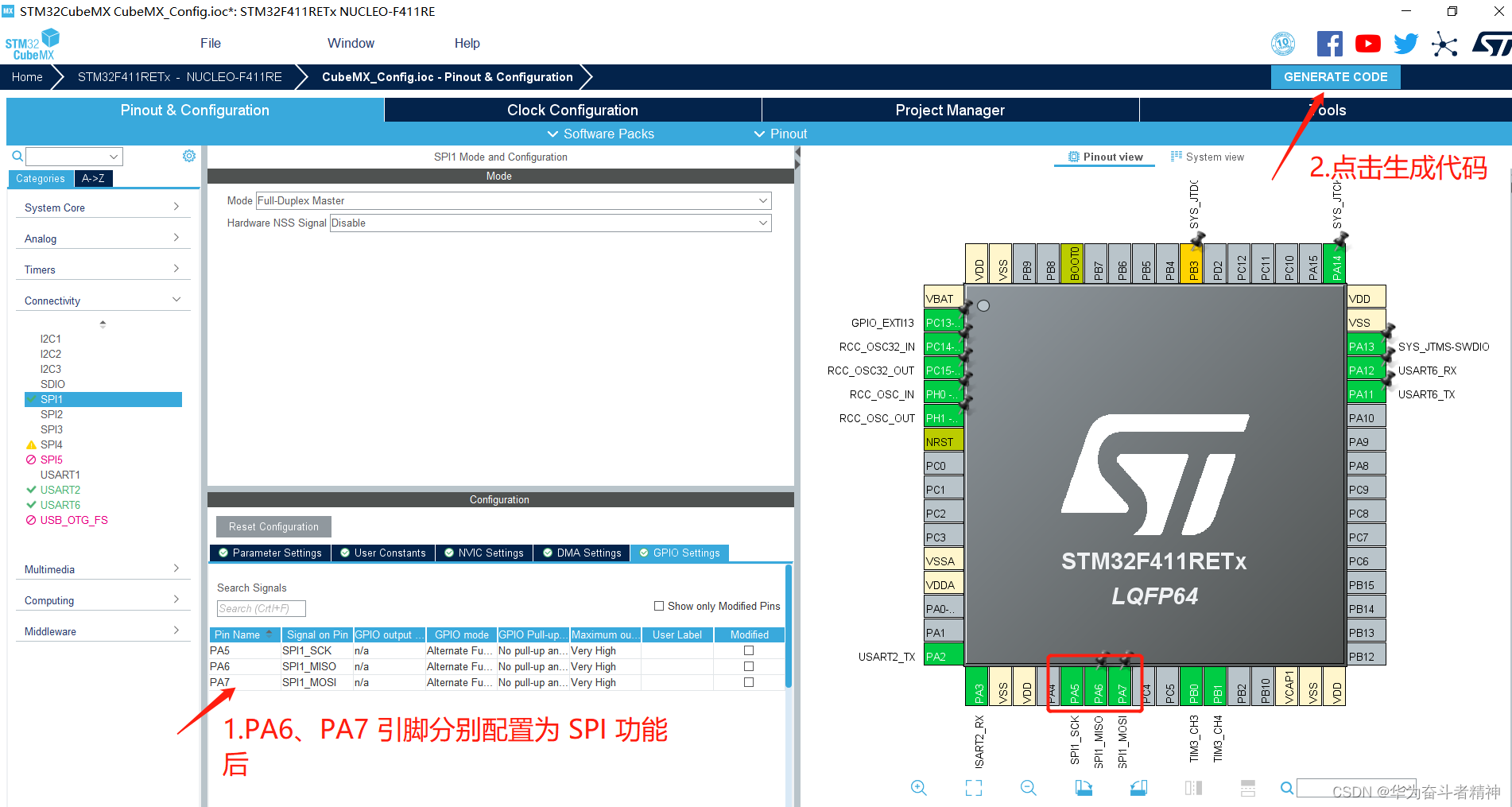

需要使用 CubeMX 进行软件配置对应的 IO 引脚功能，由于默认 PA6 和 PA7 引脚没有被配置为 SPI1 的功能引脚，所以需要分别把 PA6 配置为 SPI1_MISO、PA7 配置为SPI1_MOSI功能引脚，然后重新生成配置代码。具体操作如下图。

查看 RW007 对应引脚编号

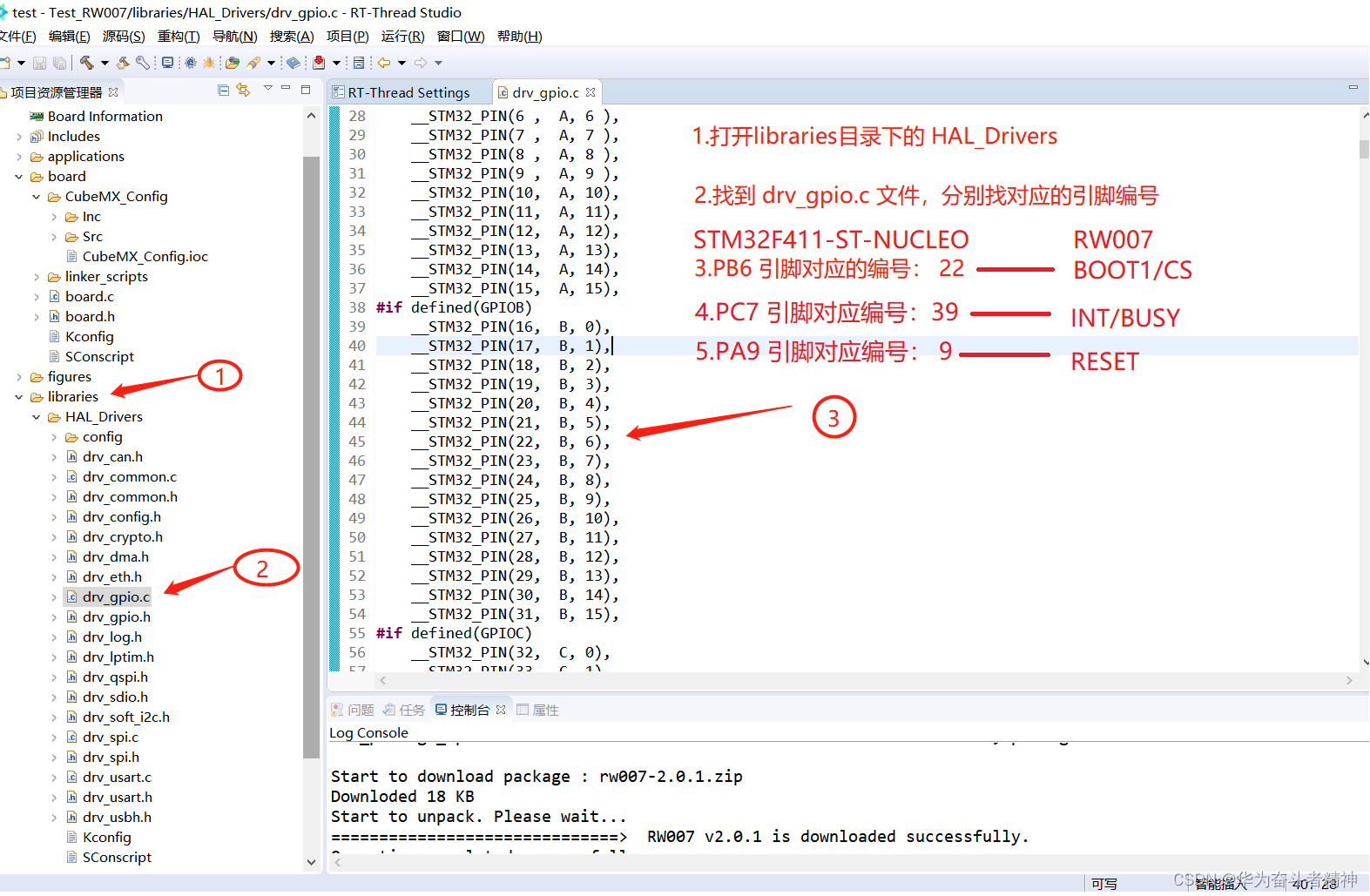

在使用 RW007 模块，除了需要配置 SPI 功能引脚，还需要配置对应的 CS、INT/BUSY、RESET 引脚，根据前面的电路图和 IO 引脚对应表，需要在 drv_gpio.c 中找到对应的引脚编号，具体操作如下图。

各 IO 接口与功能之间的对应关系表：

STM32 引脚名 封装管脚序号 Arduino 接口序号 功能
PA5 5 D13 BOOT0/CLK
PA6 6 D12 MISO
PA7 7 D11 MOSI
PB6 22 D10 BOOT1/CS
PC7 39 D9 INT/BUSY
PA9 9 D8 RESET

工程配置开启 SPI1 功能

使用 RT-Thread Studio IDE 配置对应的驱动和软件包，可以通过图形化进行配置，方便用户操作，具体的驱动配置操作步骤如下图。

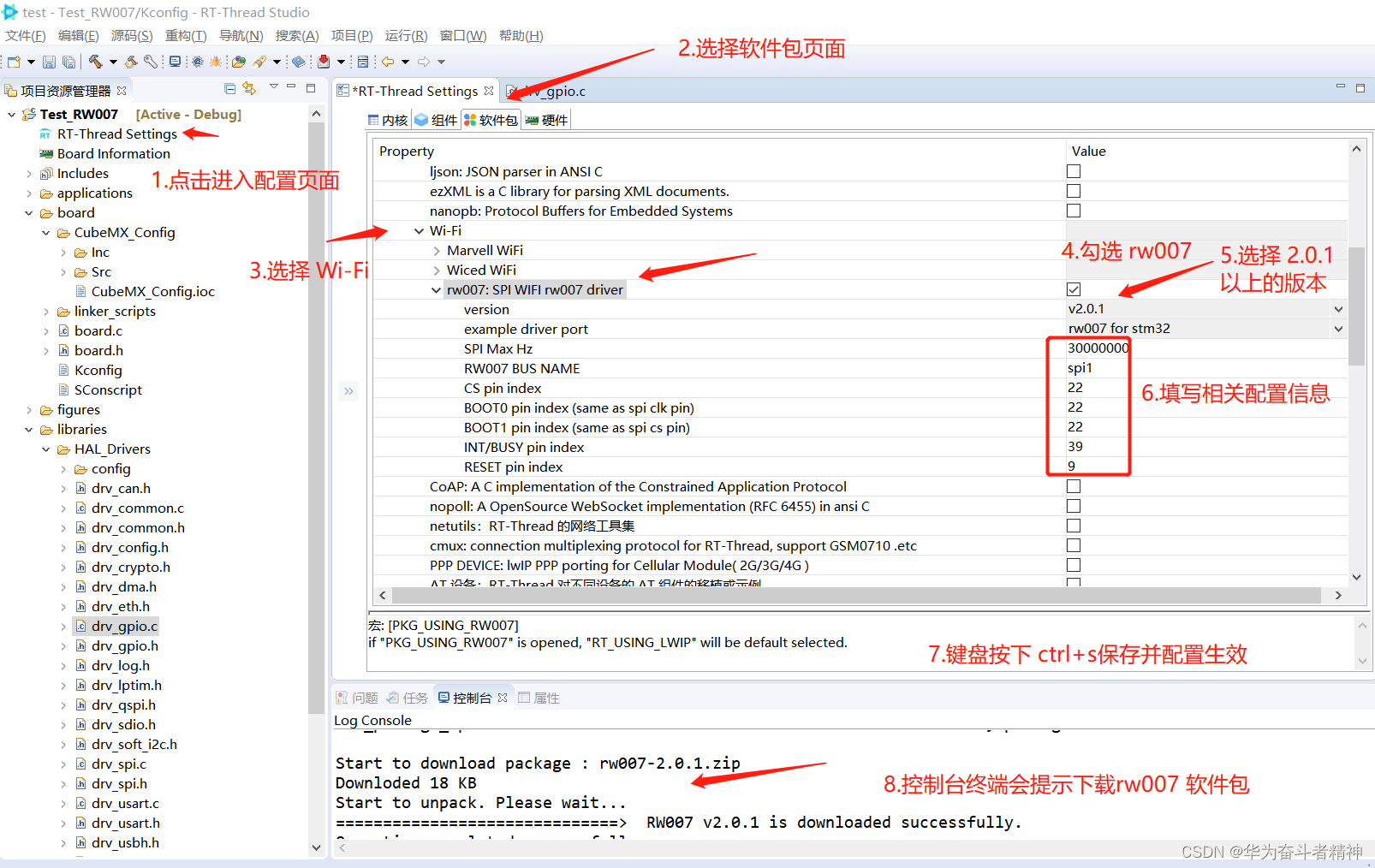

RW007 软件包配置和下载软件包

在使用 RW007 模块的网络功能，需要配置 RW007 软件包和使能 Wi-Fi 框架。

注意： RW007 软件包需要选择 2.0.1 以上的版本，模块才能正常工作,并且配置 RW007 BUS NAME 为 spi1

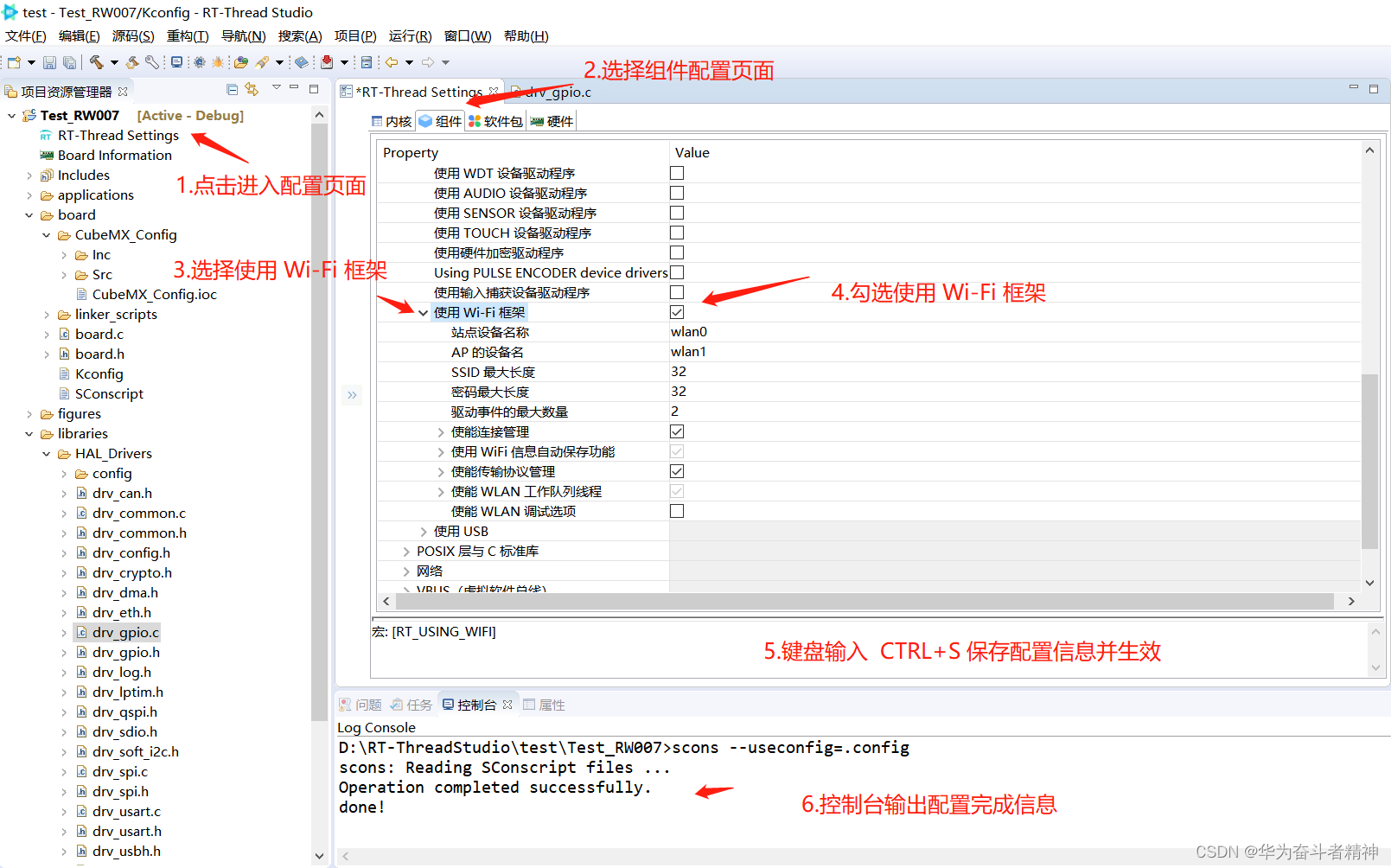

配置开启 Wi-Fi 框架
注意：如果不开启 Wi-Fi框架会编译报错

屏蔽 main.c 文件中关于 LED0_PIN 操作
由于默认工程中的 LED 的 IO 引脚 PA5 刚好是 SPI1 的功能引脚，两者冲突了，需要屏蔽关于 LED0_PIN 的操作语句。

构建工程和烧录程序

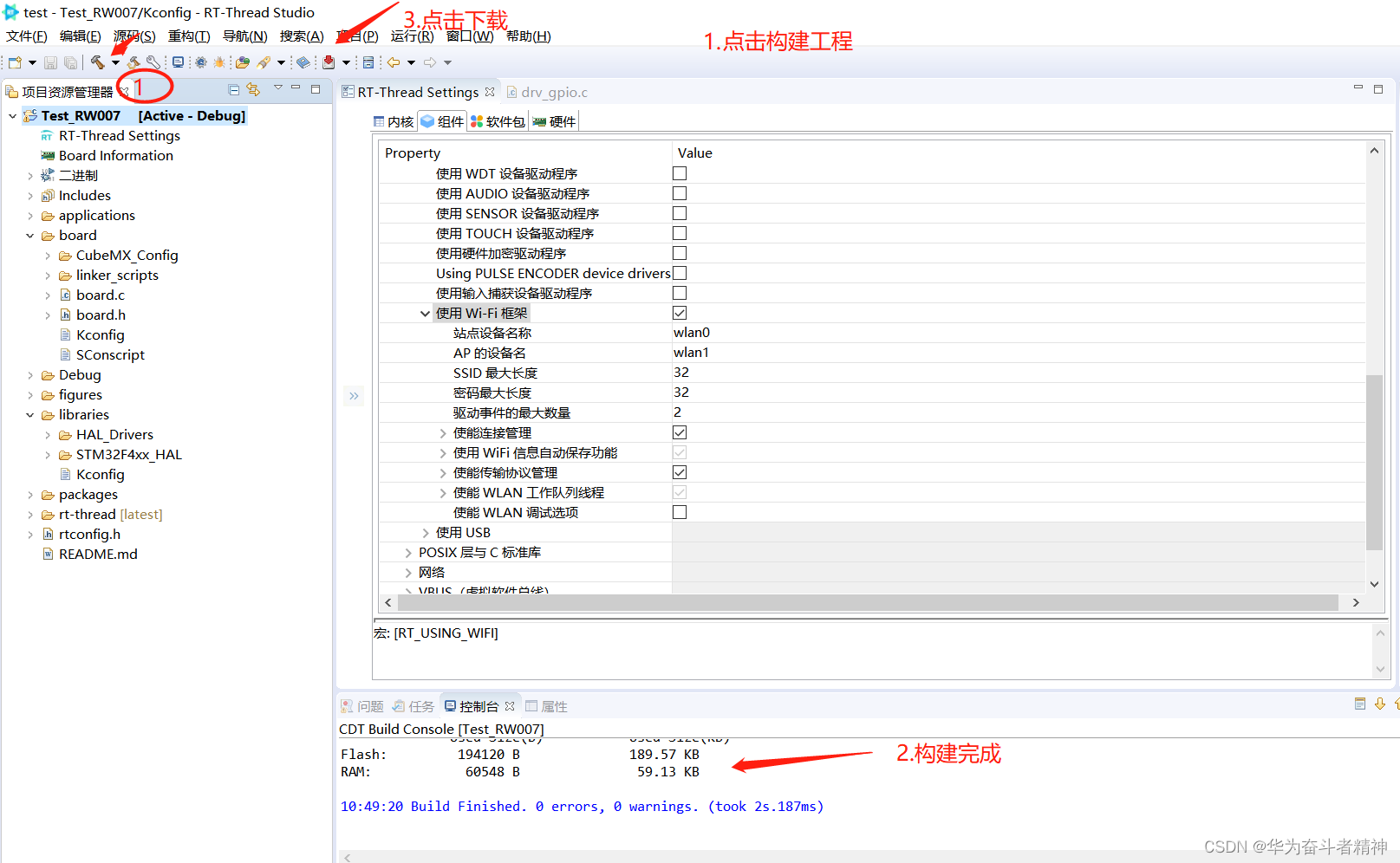

按照上面的步骤操作后，可以构建工程和烧录程序。

打开串口终端测试 WiFi 功能

烧录程序后，可以使用 RT-Thread Studio IDE 配套的终端工具可以方便地调试。

WiFi 功能测试

---
