lighttools用透镜旋转手动创建菲尼尔透镜

学过很多软件，都没有留下痕迹，很多年之后只记得学过的软件常用的一些功能，稍微难一些的再次用起需要重新学，但如果留下点痕迹，重新再用就会很快。lighttools无意之中接触了，记一点点笔记吧。

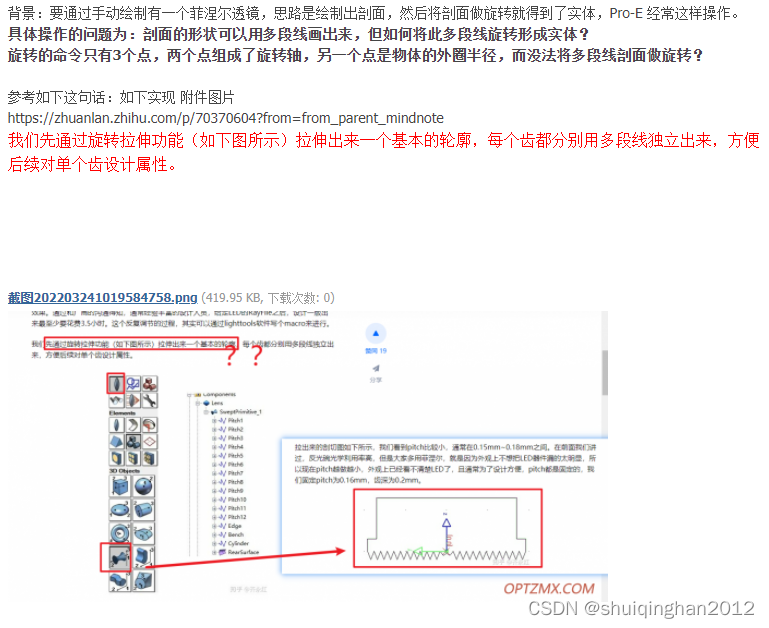

参考之前帖子，

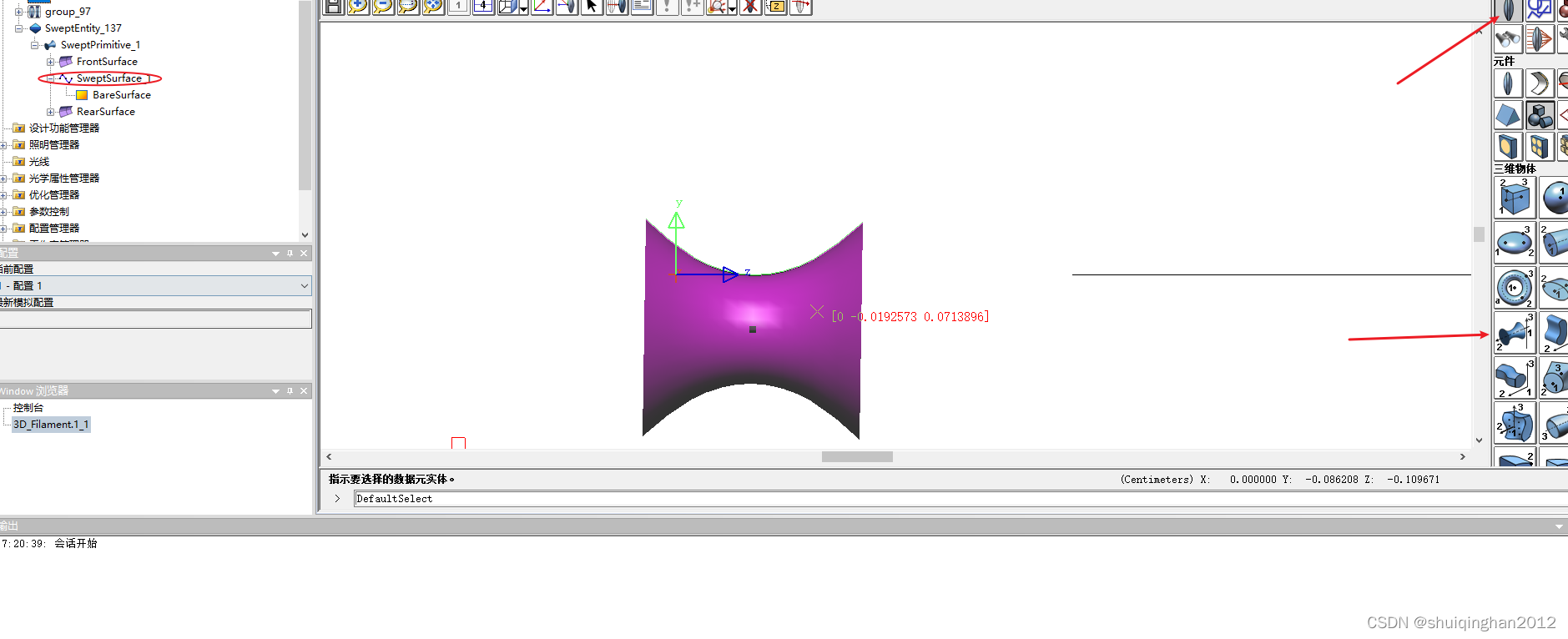

发现旋转后只能得到的普通的旋转体如下：

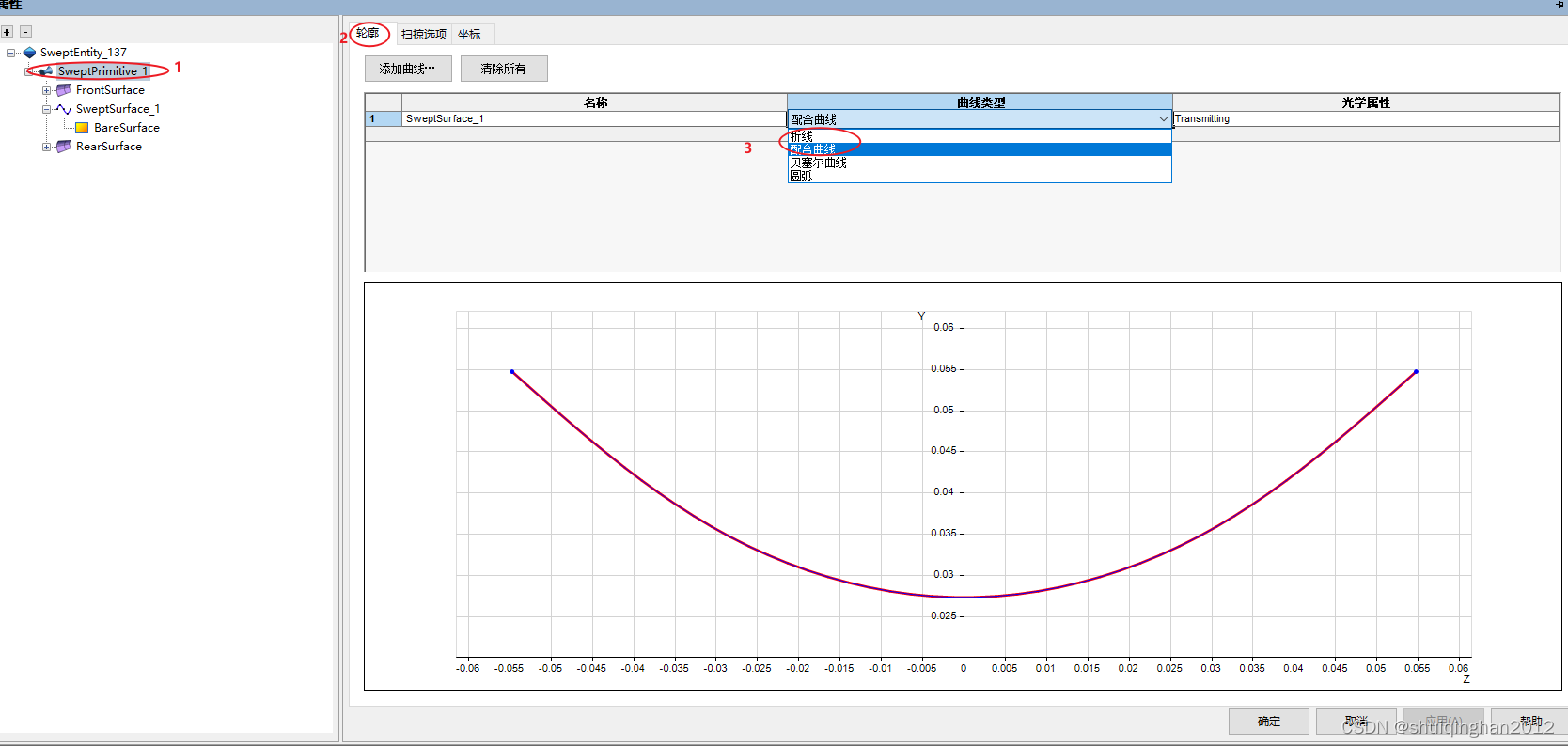

研究了好一阵子才发现旋转的轮廓线是可以编辑的，这样就可以改成折线，将每个齿建立成一个折线，方便后续优化使用。

了解了这个基本原理就可以创建了。但试着修改如上轮廓后发现AB段肯定能修改，那么BC端怎么修改？

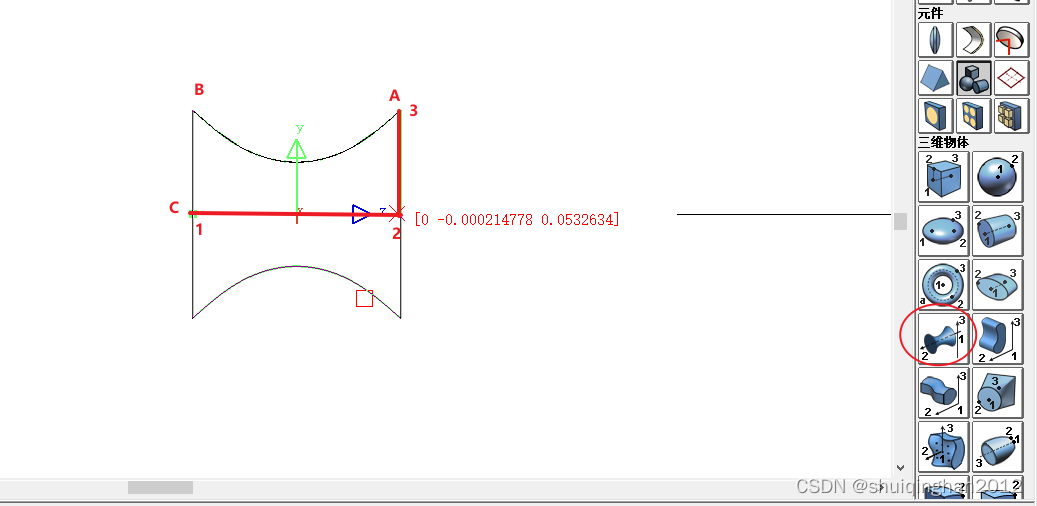

绘制如下旋转时，先选定了旋转轴1，2，然后旋转了Y方向3点作为高度旋转。

思考了好一阵子，才发现BC也是可以加入到AB段，即ABC都可以是折线，这样就可以创建了，将BC段将成三角锯齿形，每3个点创建一个锯齿，每3个点做为一个折线，增加多个折线即可实现。

具体如下：

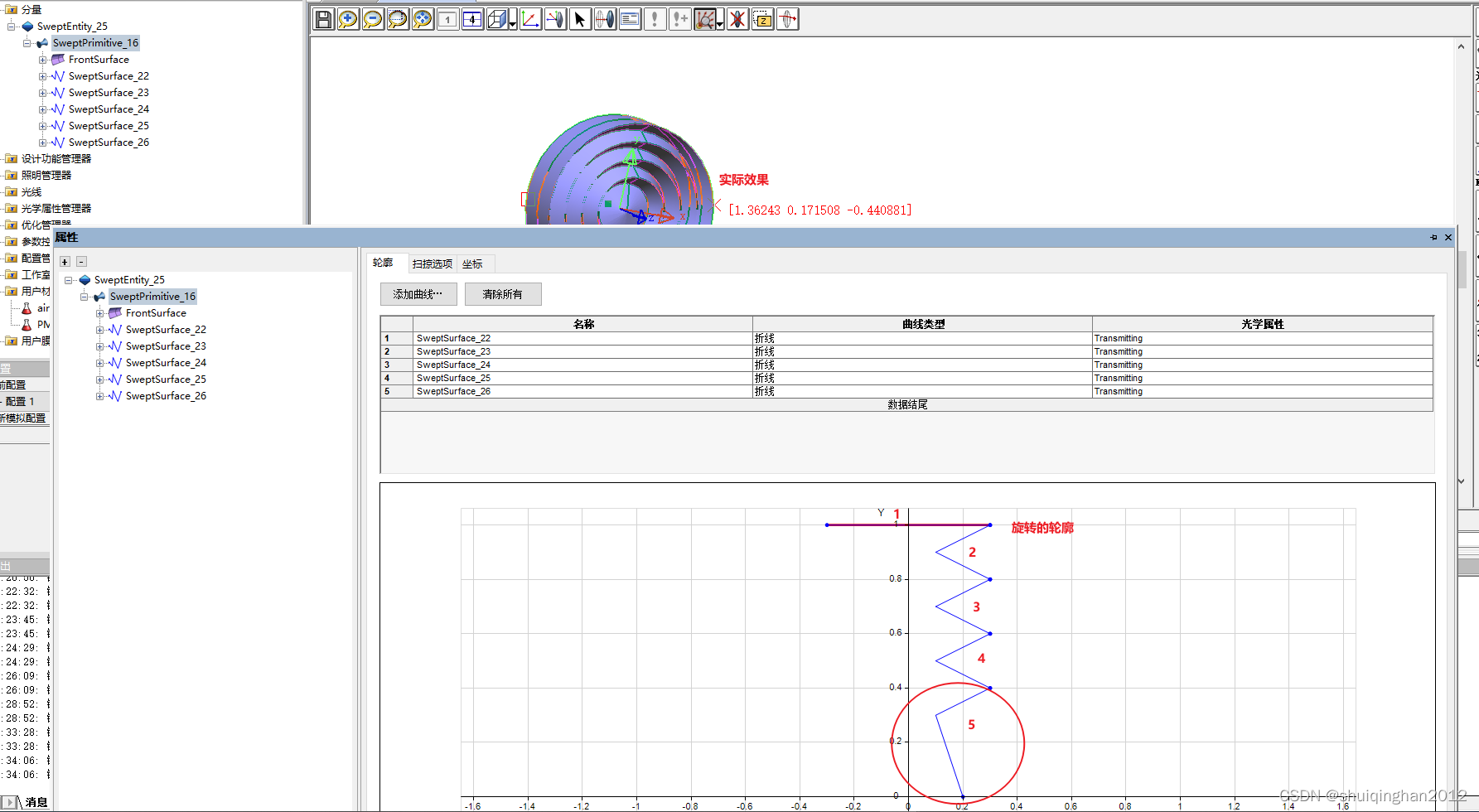

最终效果如下，由5段折线组成，单独旋转每个折线可以对其坐标进行编辑

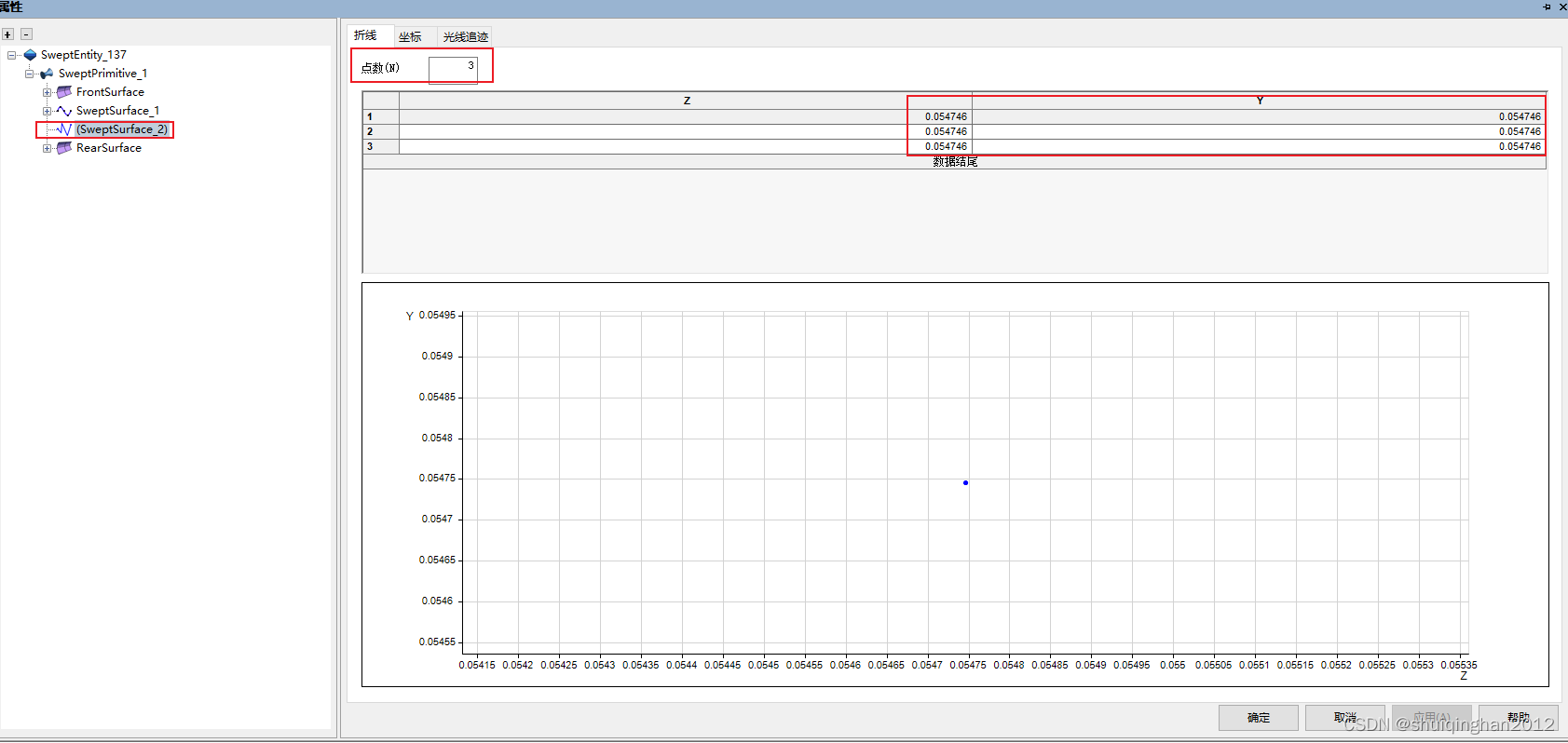

如下是第5段线坐标

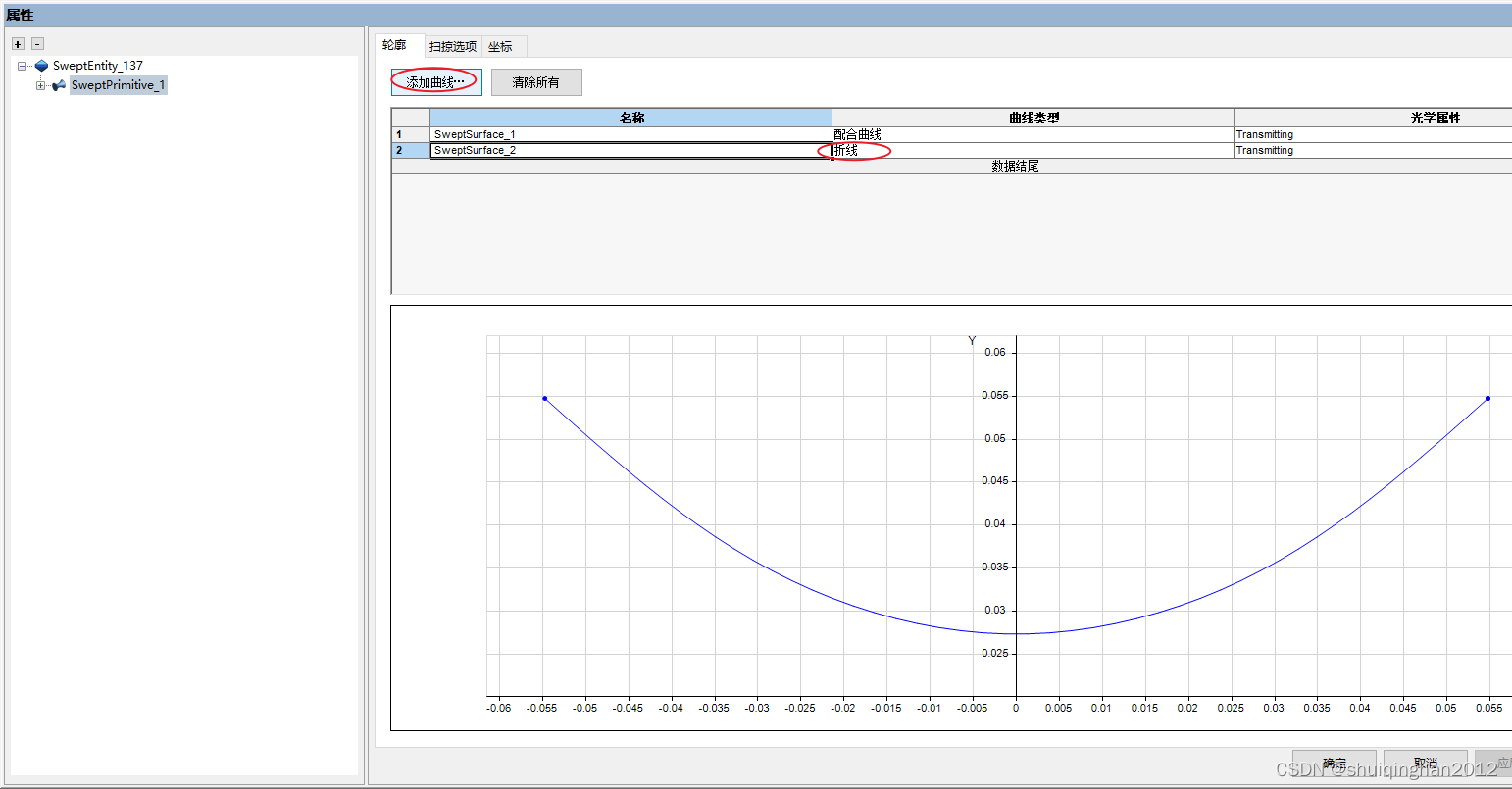

1.创建过程就是编辑轮廓à增加曲线à折线

2.修改每段折线 点数à坐标

这样就可以创建一个简单的模型，可根据实际去调整，如上只是简单的示例。

知道了操作，原来如此简单。

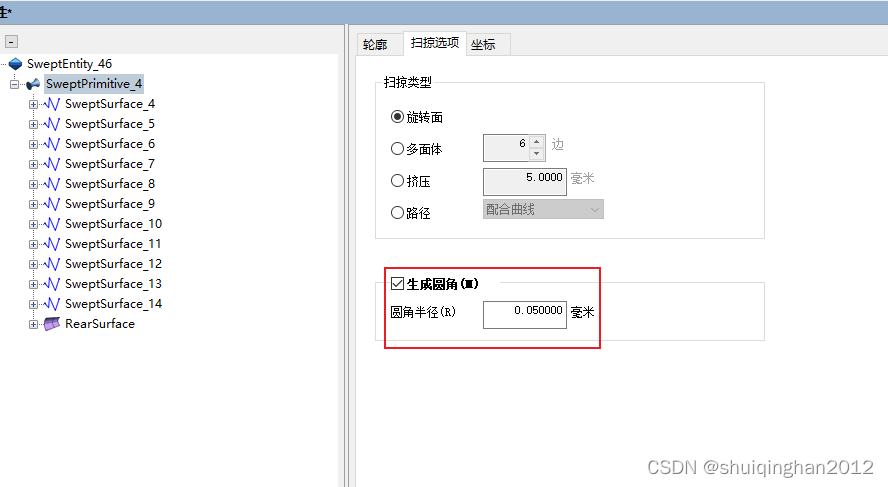

2.创建倒角

至此，就可以通过手动创建好菲尼尔透镜模型了，当然具体的数据需要根据实际来，上面只是一个大体的流程。
