4.1 为什么要有虚拟内存?

本篇跟大家说说内存管理,内存管理还是比较重要的一个环节,理解了它,至少对整个操作系统的工作会有一个初步的轮廓,这也难怪面试的时候常问内存管理。

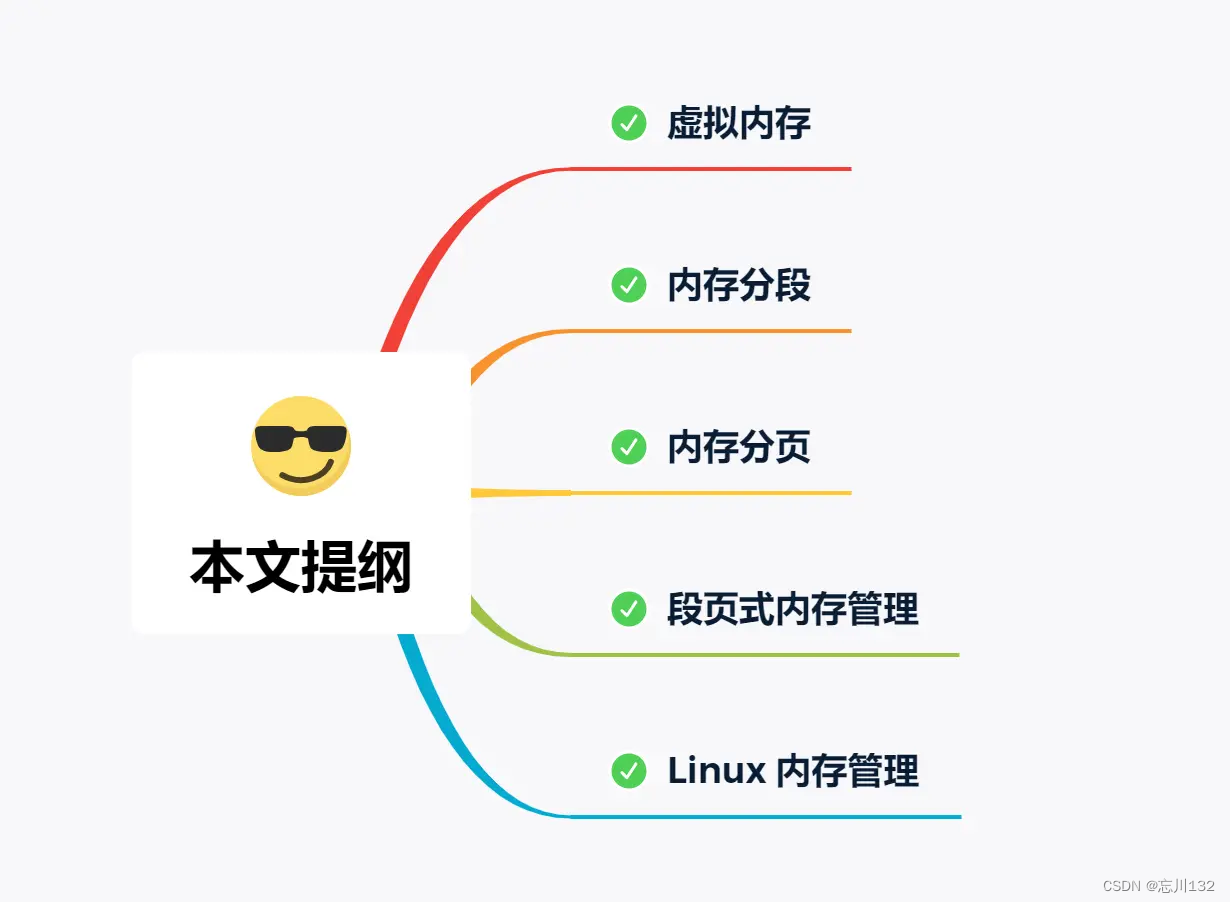

干就完事,本文的提纲:


虚拟内存

如果你是电子相关专业的,肯定在大学里捣鼓过单片机。

单片机是没有操作系统的,所以每次写完代码,都需要借助工具把程序烧录进去,这样程序才能跑起来。

另外,单片机的 CPU 是直接操作内存的「物理地址」

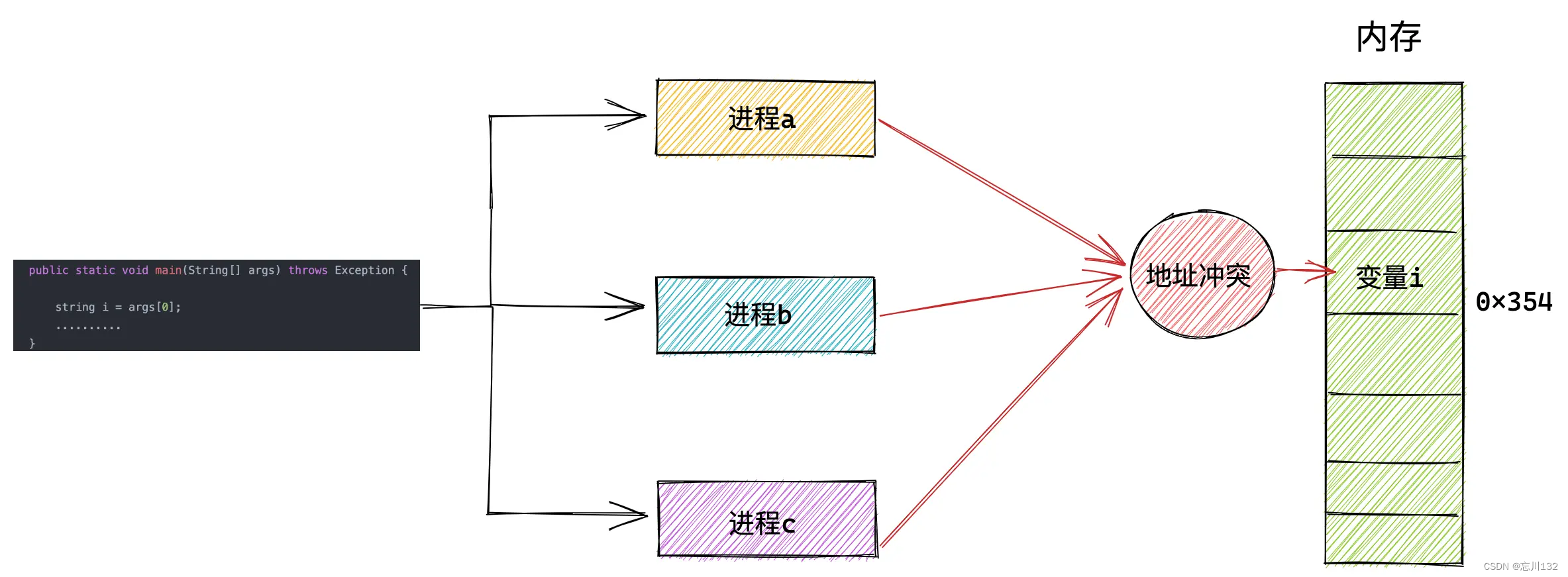

在这种情况下,要想在内存中同时运行两个程序是不可能的。如果第一个程序在 2000 的位置写入一个新的值,将会擦掉第二个程序存放在相同位置上的所有内容,所以同时运行两个程序是根本行不通的,这两个程序会立刻崩溃。

操作系统是如何解决这个问题呢?

这里关键的问题是这两个程序都引用了绝对物理地址,而这正是我们最需要避免的。

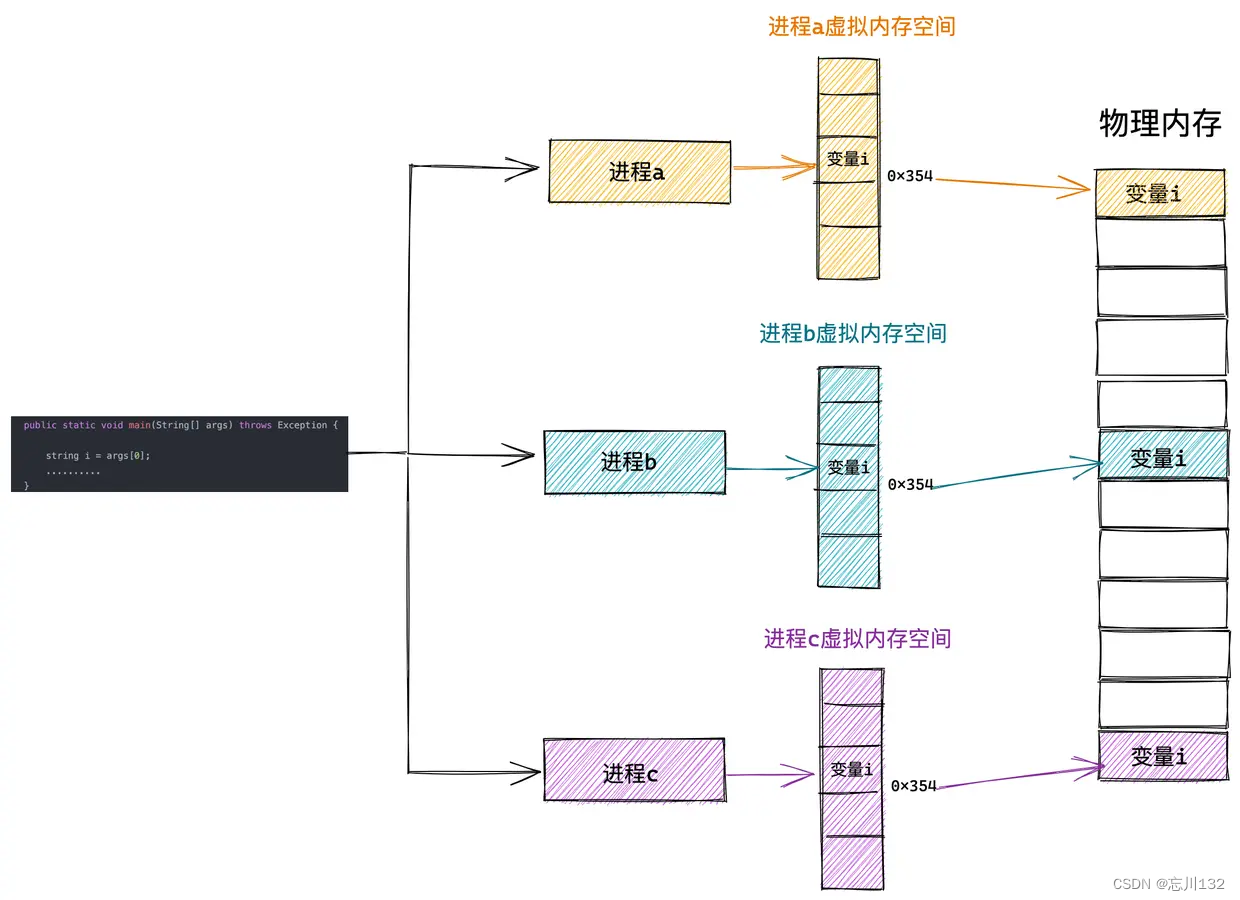

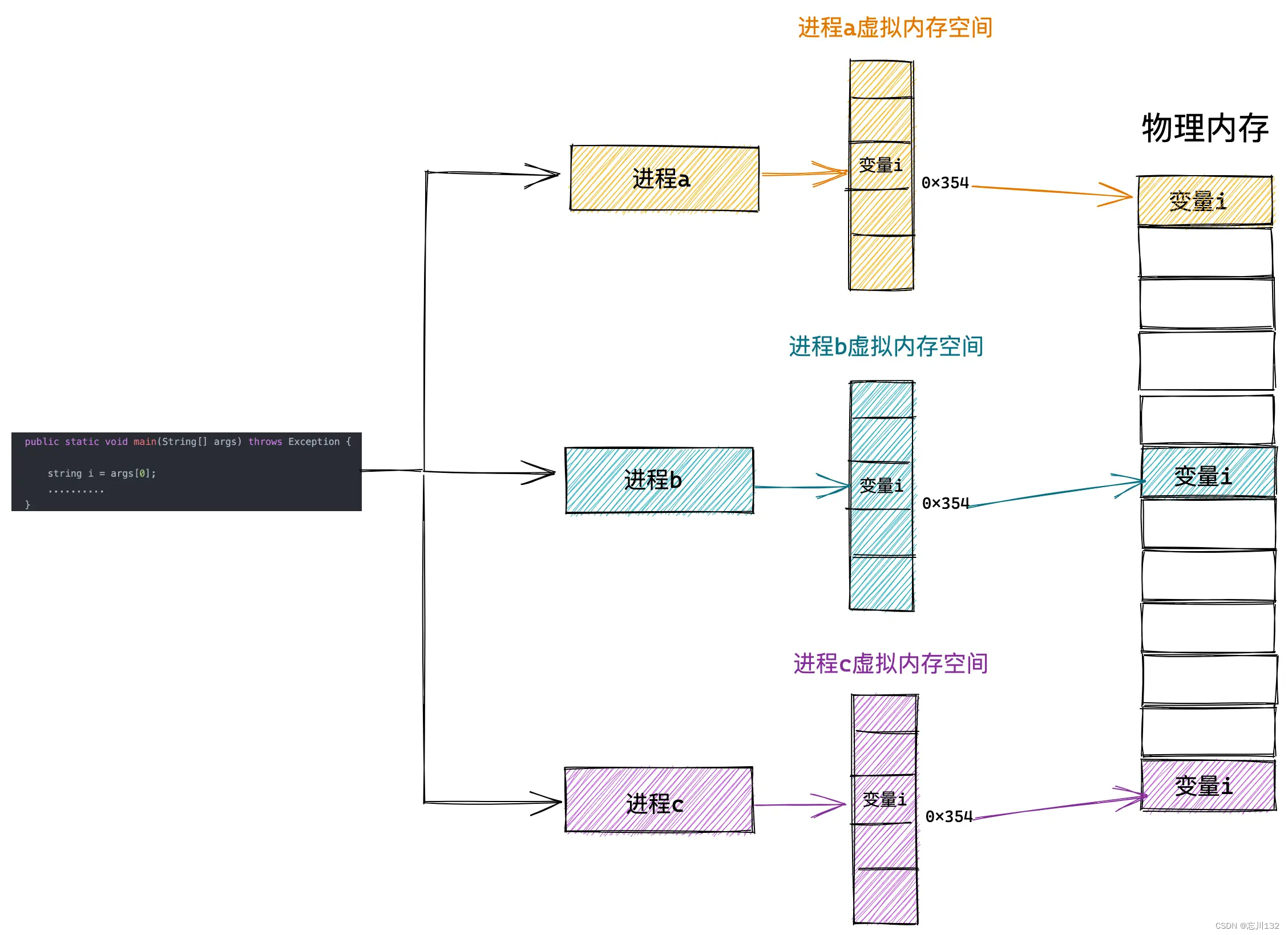

我们可以把进程所使用的地址「隔离」开来,即让操作系统为每个进程分配独立的一套「虚拟地址」,人人都有,大家自己玩自己的地址就行,互不干涉。但是有个前提每个进程都不能访问物理地址,至于虚拟地址最终怎么落到物理内存里,对进程来说是透明的,操作系统已经把这些都安排的明明白白了。


操作系统会提供一种机制,将不同进程的虚拟地址和不同内存的物理地址映射起来。

如果程序要访问虚拟地址的时候,由操作系统转换成不同的物理地址,这样不同的进程运行的时候,写入的是不同的物理地址,这样就不会冲突了。

于是,这里就引出了两种地址的概念:

  • 我们程序所使用的内存地址叫做虚拟内存地址Virtual Memory Address
  • 实际存在硬件里面的空间地址叫物理内存地址Physical Memory Address)。

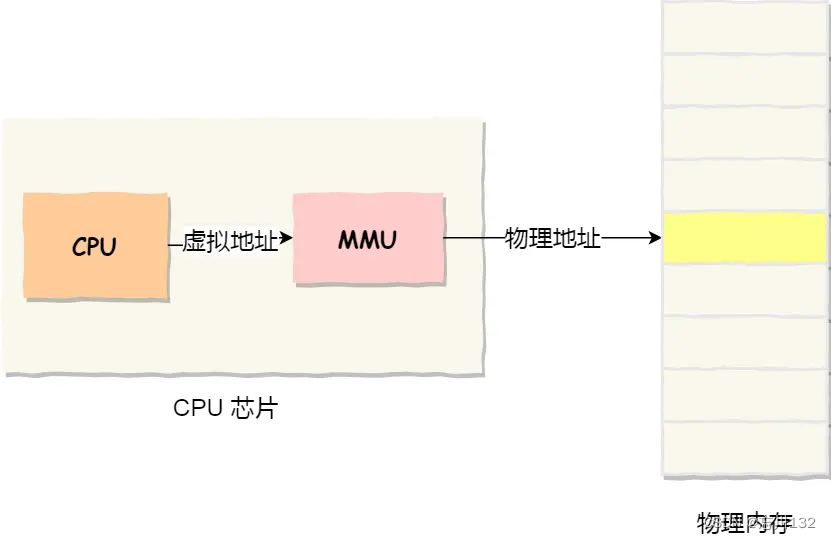

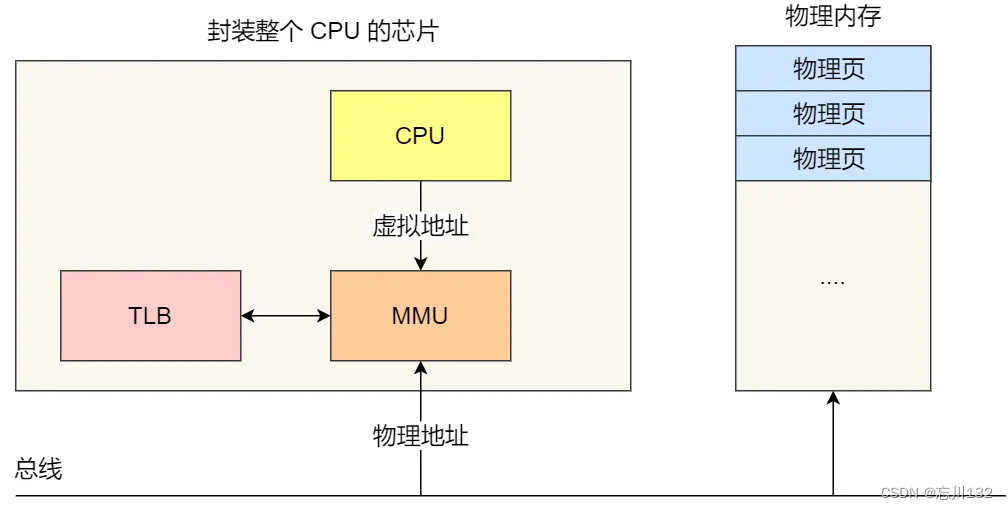

操作系统引入了虚拟内存,进程持有的虚拟地址会通过 CPU 芯片中的内存管理单元(MMU)的映射关系,来转换变成物理地址,然后再通过物理地址访问内存,如下图所示:


操作系统是如何管理虚拟地址与物理地址之间的关系?

主要有两种方式,分别是内存分段和内存分页,分段是比较早提出的,我们先来看看内存分段。

内存分段

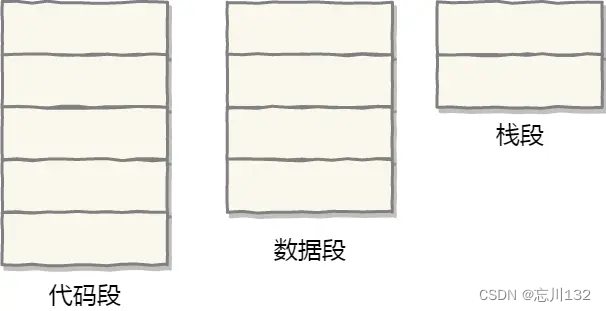

程序是由若干个逻辑分段组成的,如可由代码分段、数据分段、栈段、堆段组成。不同的段是有不同的属性的,所以就用分段(Segmentation)的形式把这些段分离出来。

分段机制下,虚拟地址和物理地址是如何映射的?

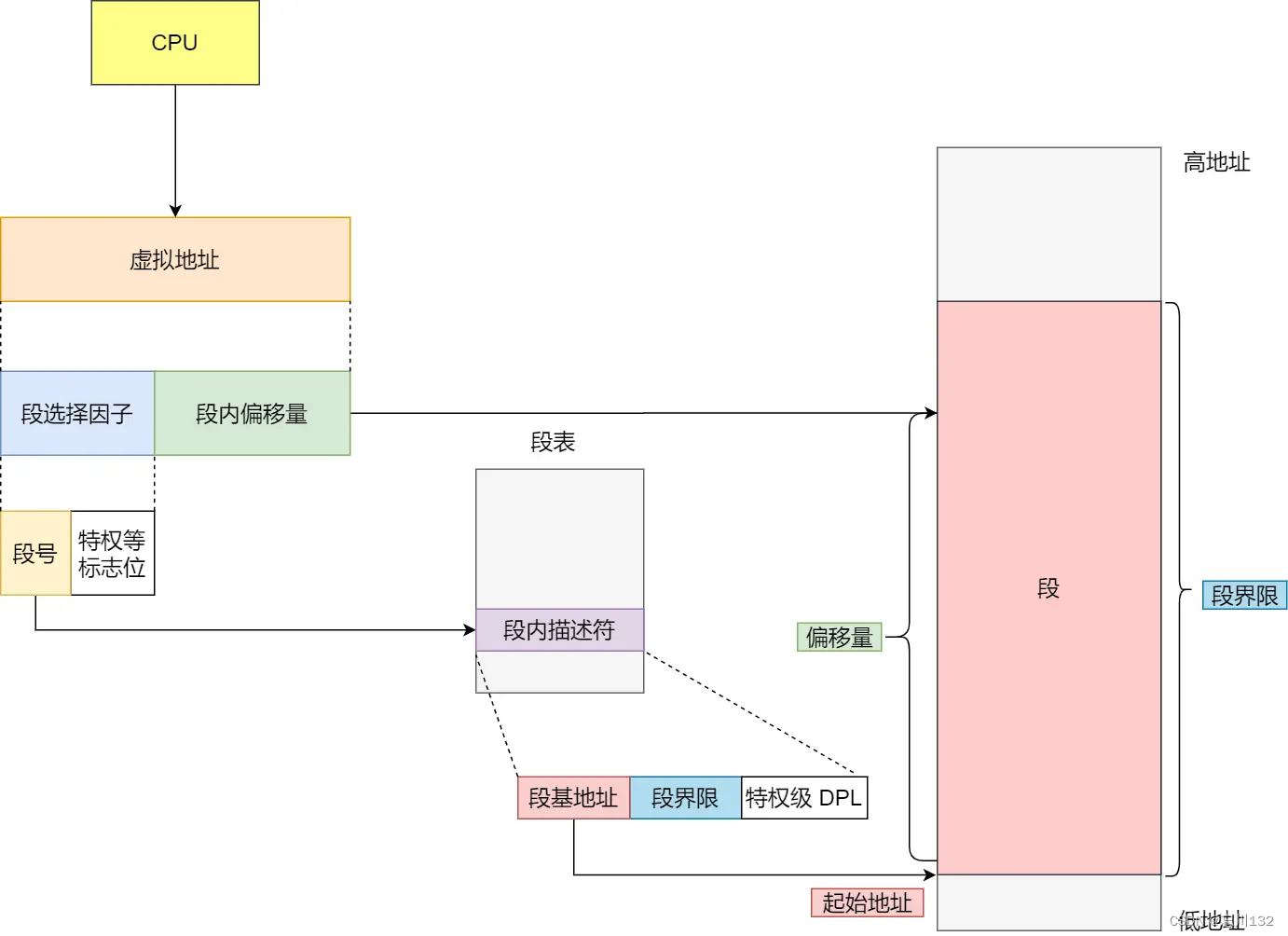

分段机制下的虚拟地址由两部分组成,段选择因子段内偏移量


段选择因子和段内偏移量:

  • 段选择子就保存在段寄存器里面。段选择子里面最重要的是段号,用作段表的索引。段表里面保存的是这个段的基地址、段的界限和特权等级等。

  • 虚拟地址中的段内偏移量应该位于 0 和段界限之间,如果段内偏移量是合法的,就将段基地址加上段内偏移量得到物理内存地址。

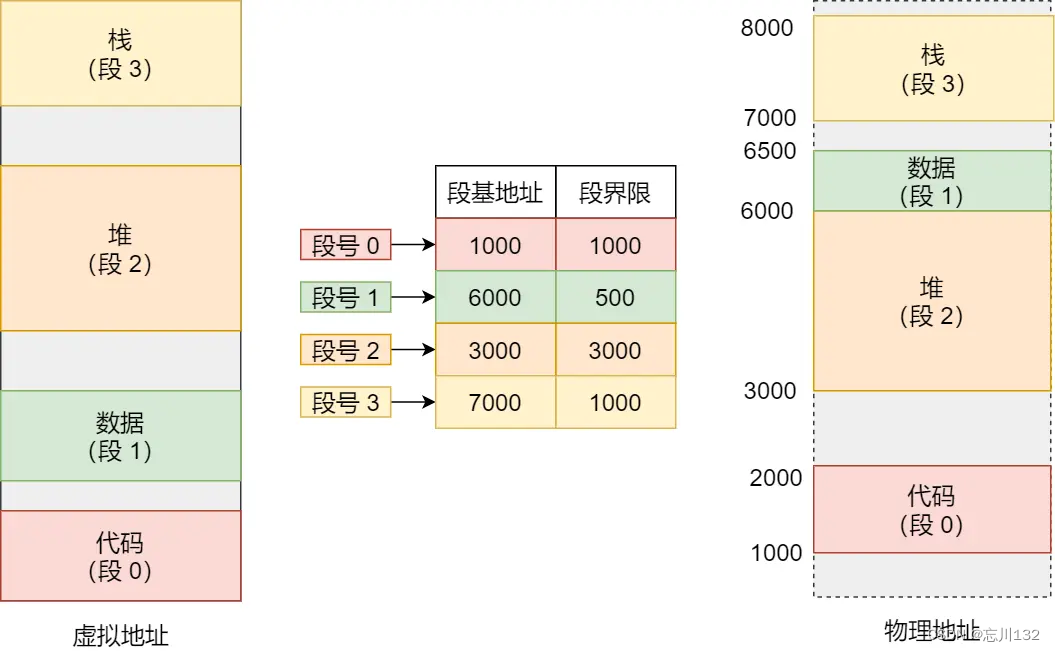

在上面,知道了虚拟地址是通过段表与物理地址进行映射的,分段机制会把程序的虚拟地址分成 4 个段,每个段在段表中有一个项,在这一项找到段的基地址,再加上偏移量,于是就能找到物理内存中的地址,如下图:


如果要访问段 3 中偏移量 500 的虚拟地址,我们可以计算出物理地址为,段 3 基地址 7000 + 偏移量 500 = 7500。

分段的办法很好,解决了程序本身不需要关心具体的物理内存地址的问题,但它也有一些不足之处:

  • 第一个就是内存碎片的问题。
  • 第二个就是内存交换的效率低的问题。

接下来,说说为什么会有这两个问题。

我们先来看看,分段为什么会产生内存碎片的问题?

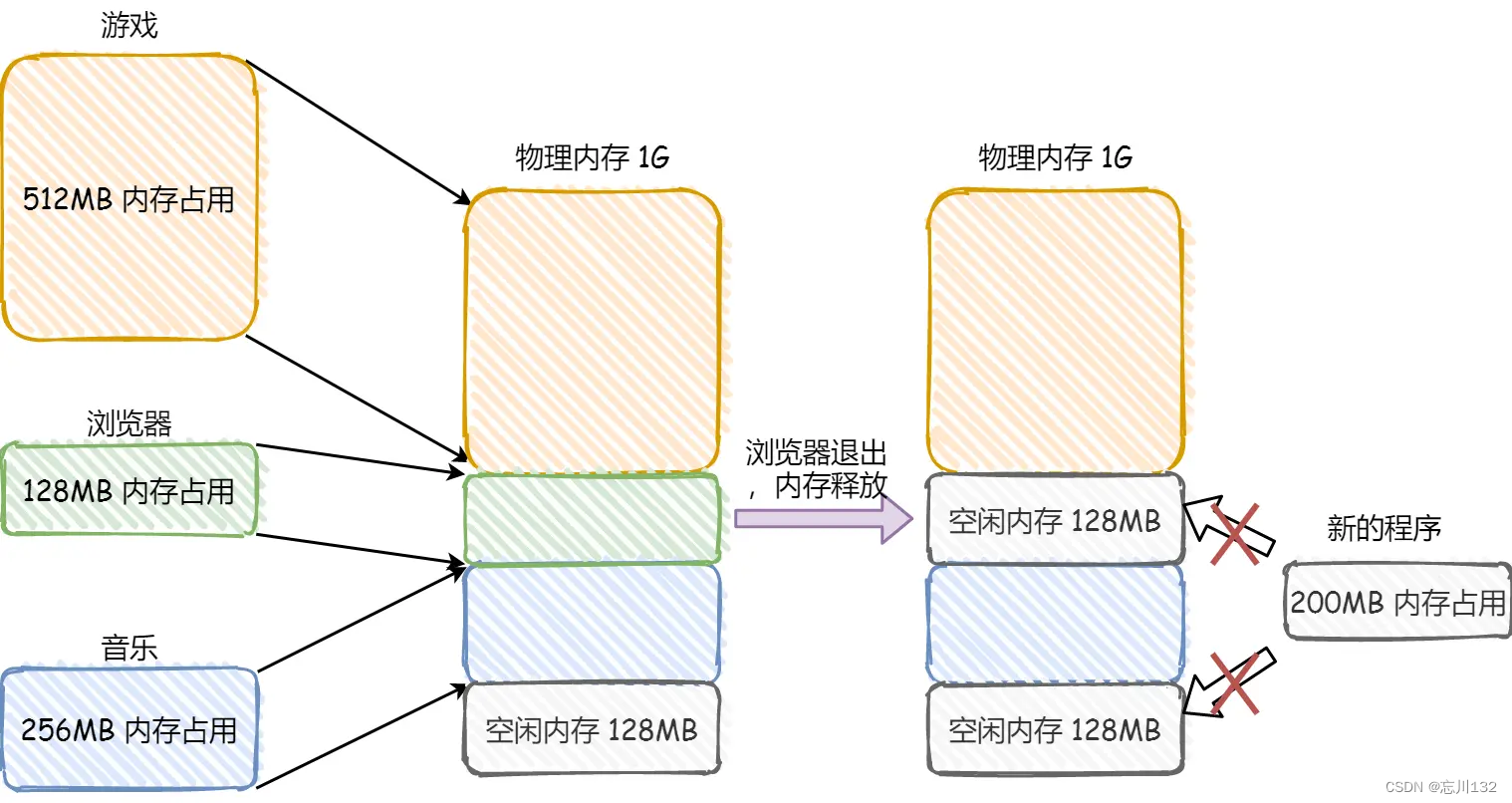

我们来看看这样一个例子。假设有 1G 的物理内存,用户执行了多个程序,其中:

  • 游戏占用了 512MB 内存
  • 浏览器占用了 128MB 内存
  • 音乐占用了 256 MB 内存。

这个时候,如果我们关闭了浏览器,则空闲内存还有 1024 - 512 - 256 = 256MB。

如果这个 256MB 不是连续的,被分成了两段 128 MB 内存,这就会导致没有空间再打开一个 200MB 的程序。


内存分段会出现内存碎片吗?

内存碎片主要分为,内部内存碎片和外部内存碎片。

内存分段管理可以做到段根据实际需求分配内存,所以有多少需求就分配多大的段,所以不会出现内部内存碎片

但是由于每个段的长度不固定,所以多个段未必能恰好使用所有的内存空间,会产生了多个不连续的小物理内存,导致新的程序无法被装载,所以会出现外部内存碎片的问题。

解决「外部内存碎片」的问题就是内存交换

可以把音乐程序占用的那 256MB 内存写到硬盘上,然后再从硬盘上读回来到内存里。不过再读回的时候,我们不能装载回原来的位置,而是紧紧跟着那已经被占用了的 512MB 内存后面。这样就能空缺出连续的 256MB 空间,于是新的 200MB 程序就可以装载进来。

这个内存交换空间,在 Linux 系统里,也就是我们常看到的 Swap 空间,这块空间是从硬盘划分出来的,用于内存与硬盘的空间交换。

再来看看,分段为什么会导致内存交换效率低的问题?

对于多进程的系统来说,用分段的方式,外部内存碎片是很容易产生的,产生了外部内存碎片,那不得不重新 Swap 内存区域,这个过程会产生性能瓶颈。

因为硬盘的访问速度要比内存慢太多了,每一次内存交换,我们都需要把一大段连续的内存数据写到硬盘上。

所以,如果内存交换的时候,交换的是一个占内存空间很大的程序,这样整个机器都会显得卡顿。

为了解决内存分段的「外部内存碎片和内存交换效率低」的问题,就出现了内存分页。

内存分页

分段的好处就是能产生连续的内存空间,但是会出现「外部内存碎片和内存交换的空间太大」的问题。

要解决这些问题,那么就要想出能少出现一些内存碎片的办法。另外,当需要进行内存交换的时候,让需要交换写入或者从磁盘装载的数据更少一点,这样就可以解决问题了。这个办法,也就是内存分页Paging)。

分页是把整个虚拟和物理内存空间切成一段段固定尺寸的大小。这样一个连续并且尺寸固定的内存空间,我们叫Page)。在 Linux 下,每一页的大小为 4KB

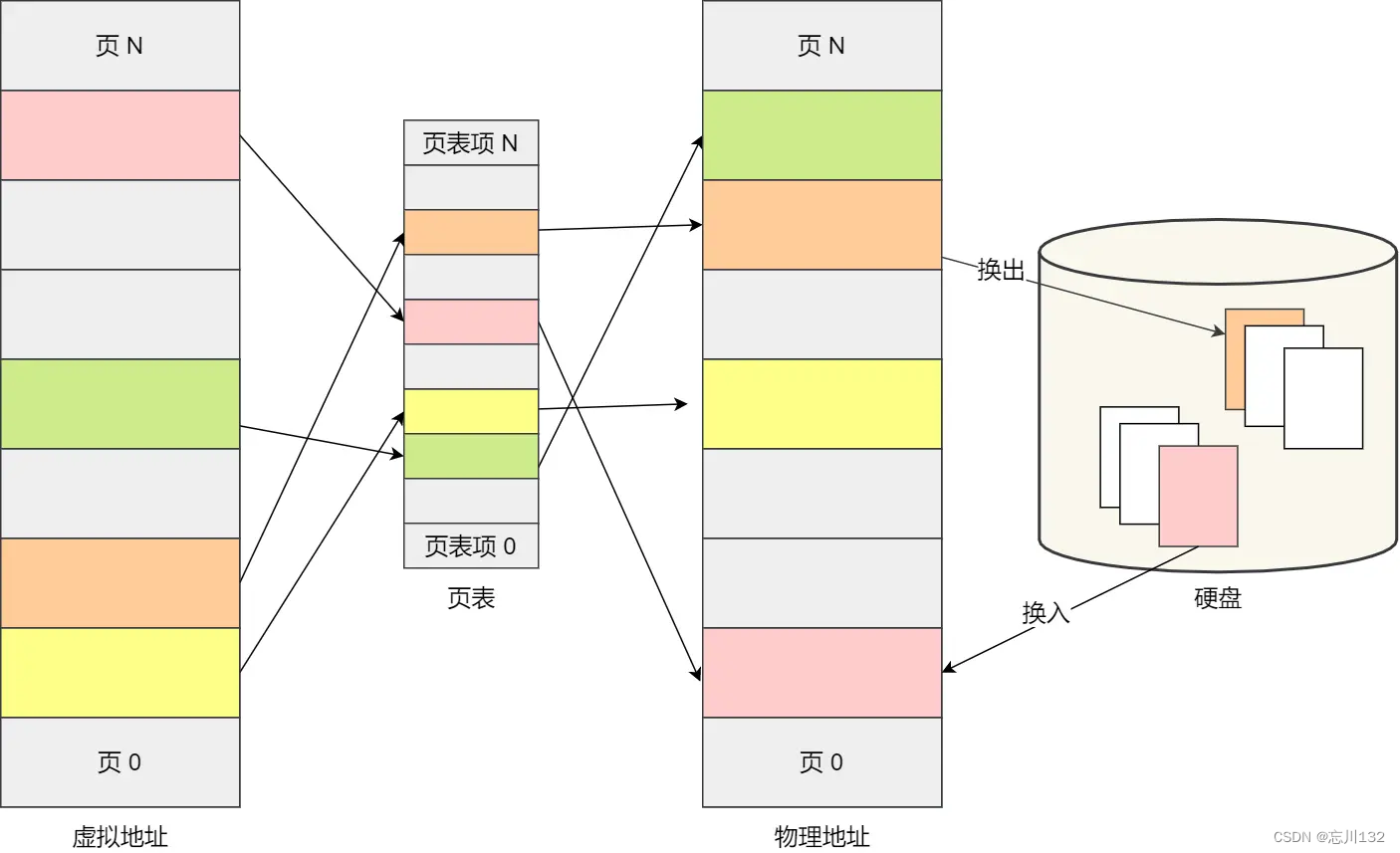

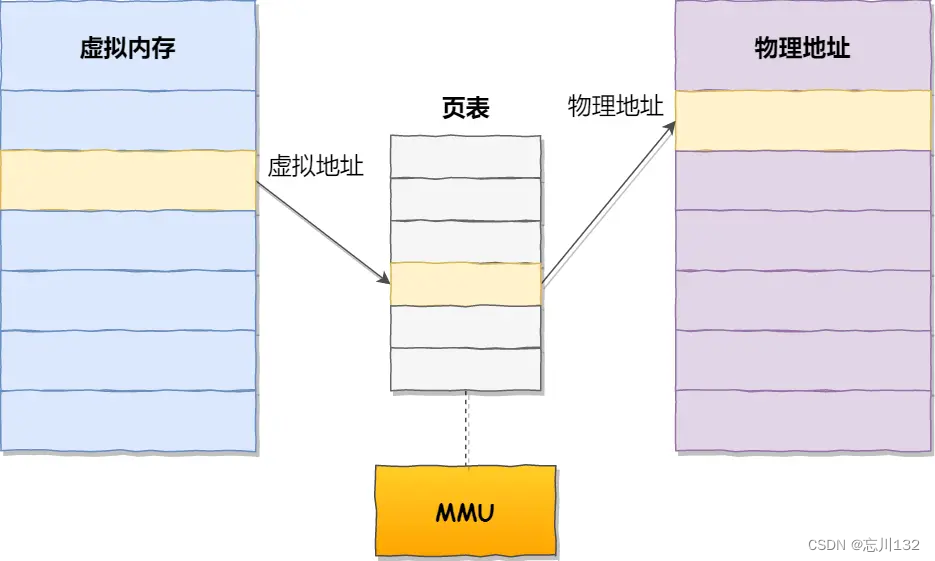

虚拟地址与物理地址之间通过页表来映射,如下图:


页表是存储在内存里的,内存管理单元 (MMU)就做将虚拟内存地址转换成物理地址的工作。

而当进程访问的虚拟地址在页表中查不到时,系统会产生一个缺页异常,进入系统内核空间分配物理内存、更新进程页表,最后再返回用户空间,恢复进程的运行。

分页是怎么解决分段的「外部内存碎片和内存交换效率低」的问题?

内存分页由于内存空间都是预先划分好的,也就不会像内存分段一样,在段与段之间会产生间隙非常小的内存,这正是分段会产生外部内存碎片的原因。而采用了分页,页与页之间是紧密排列的,所以不会有外部碎片。

但是,因为内存分页机制分配内存的最小单位是一页,即使程序不足一页大小,我们最少只能分配一个页,所以页内会出现内存浪费,所以针对内存分页机制会有内部内存碎片的现象。

如果内存空间不够,操作系统会把其他正在运行的进程中的「最近没被使用」的内存页面给释放掉,也就是暂时写在硬盘上,称为换出Swap Out)。一旦需要的时候,再加载进来,称为换入Swap In)。所以,一次性写入磁盘的也只有少数的一个页或者几个页,不会花太多时间,内存交换的效率就相对比较高。


更进一步地,分页的方式使得我们在加载程序的时候,不再需要一次性都把程序加载到物理内存中。我们完全可以在进行虚拟内存和物理内存的页之间的映射之后,并不真的把页加载到物理内存里,而是只有在程序运行中,需要用到对应虚拟内存页里面的指令和数据时,再加载到物理内存里面去。

分页机制下,虚拟地址和物理地址是如何映射的?

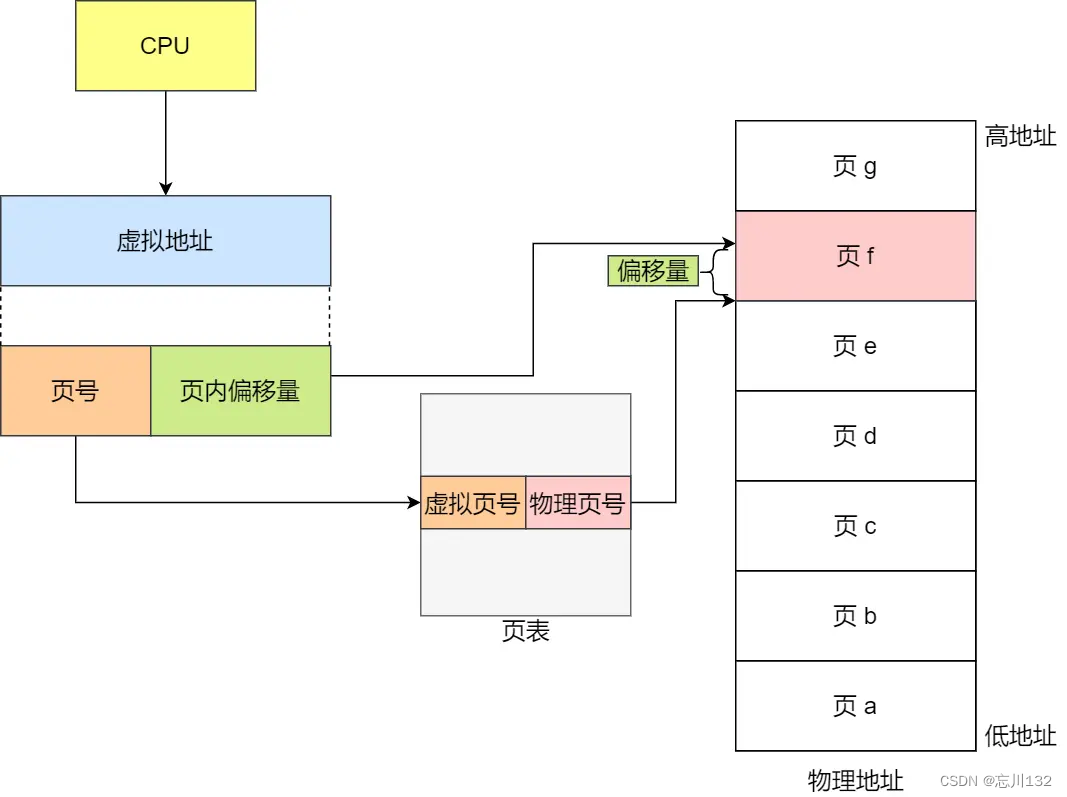

在分页机制下,虚拟地址分为两部分,页号页内偏移。页号作为页表的索引,页表包含物理页每页所在物理内存的基地址,这个基地址与页内偏移的组合就形成了物理内存地址,见下图。


总结一下,对于一个内存地址转换,其实就是这样三个步骤:

  • 把虚拟内存地址,切分成页号和偏移量;
  • 根据页号,从页表里面,查询对应的物理页号;
  • 直接拿物理页号,加上前面的偏移量,就得到了物理内存地址。

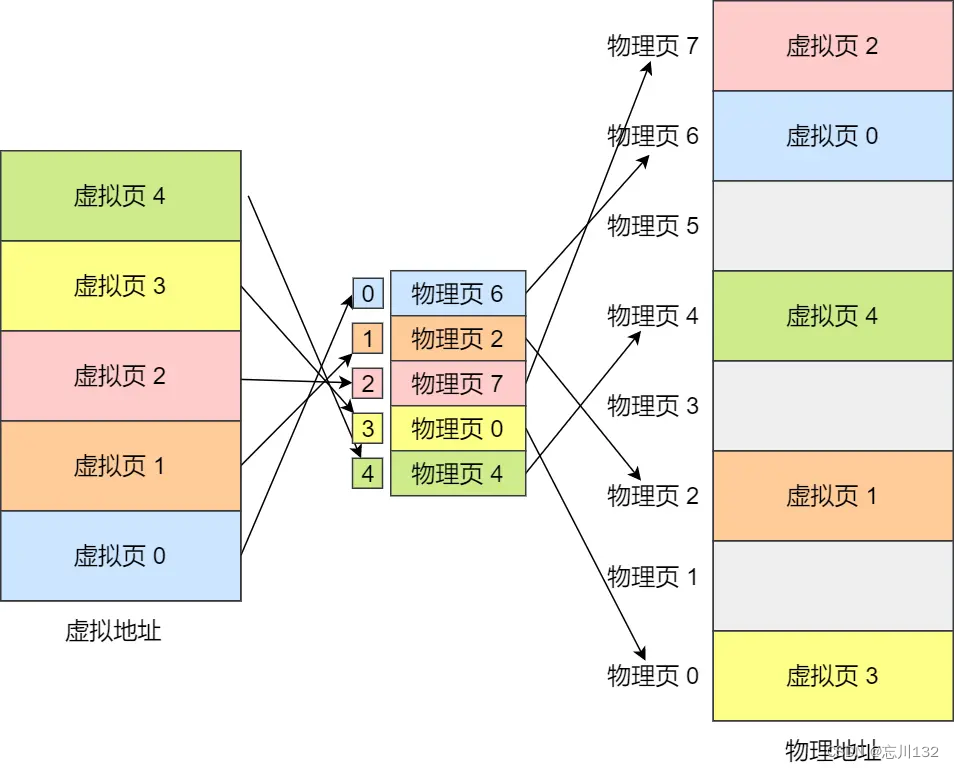

下面举个例子,虚拟内存中的页通过页表映射为了物理内存中的页,如下图:


这看起来似乎没什么毛病,但是放到实际中操作系统,这种简单的分页是肯定是会有问题的。

简单的分页有什么缺陷吗?

有空间上的缺陷。

因为操作系统是可以同时运行非常多的进程的,那这不就意味着页表会非常的庞大。

在 32 位的环境下,虚拟地址空间共有 4GB,假设一个页的大小是 4KB(2^12),那么就需要大约 100 万 (2^20) 个页,每个「页表项」需要 4 个字节大小来存储,那么整个 4GB 空间的映射就需要有 4MB 的内存来存储页表。

这 4MB 大小的页表,看起来也不是很大。但是要知道每个进程都是有自己的虚拟地址空间的,也就说都有自己的页表。

那么,100 个进程的话,就需要 400MB 的内存来存储页表,这是非常大的内存了,更别说 64 位的环境了。

多级页表

要解决上面的问题,就需要采用一种叫作多级页表Multi-Level Page Table)的解决方案。

在前面我们知道了,对于单页表的实现方式,在 32 位和页大小 4KB 的环境下,一个进程的页表需要装下 100 多万个「页表项」,并且每个页表项是占用 4 字节大小的,于是相当于每个页表需占用 4MB 大小的空间。

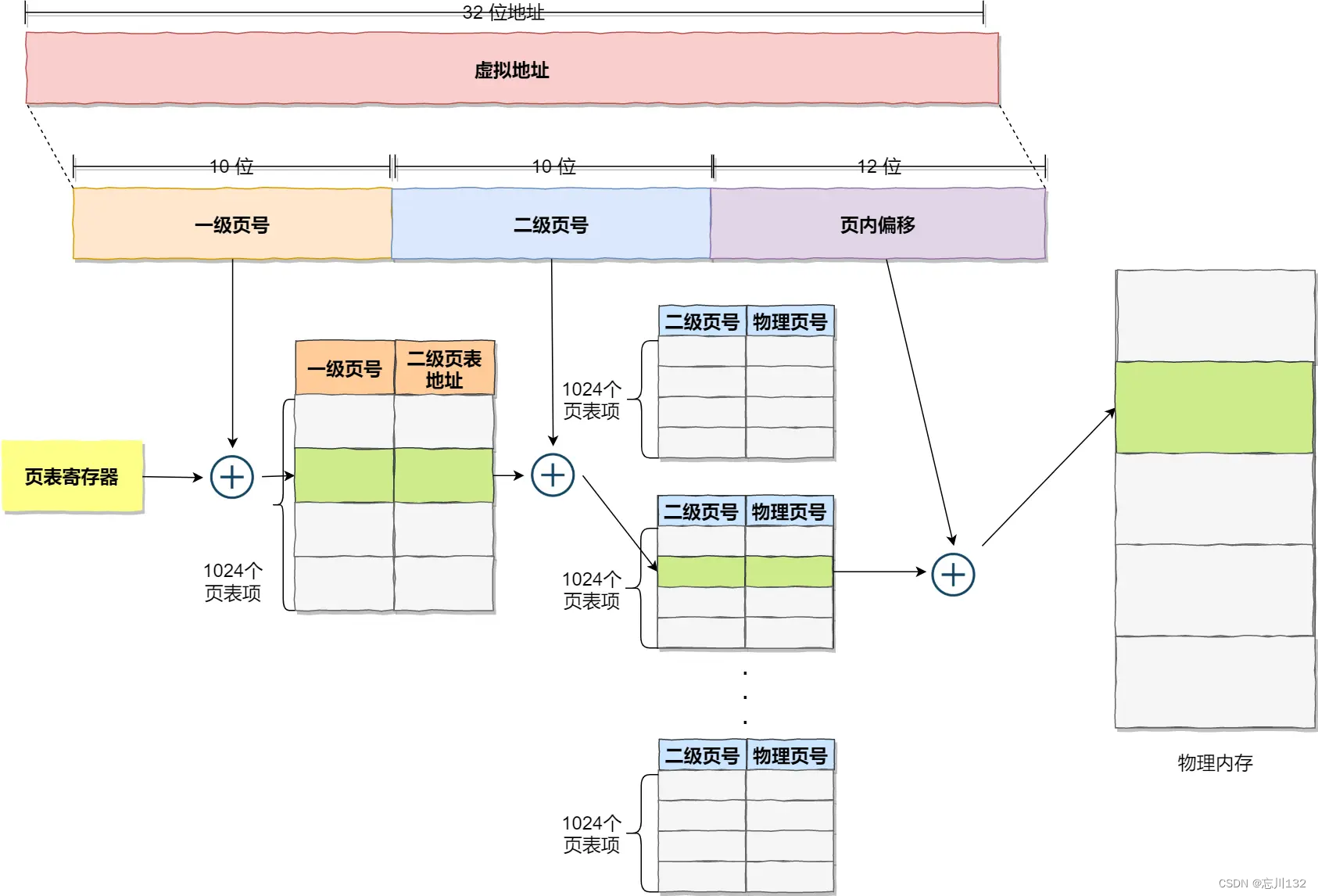

我们把这个 100 多万个「页表项」的单级页表再分页,将页表(一级页表)分为 1024 个页表(二级页表),每个表(二级页表)中包含 1024 个「页表项」,形成二级分页。如下图所示:


你可能会问,分了二级表,映射 4GB 地址空间就需要 4KB(一级页表)+ 4MB(二级页表)的内存,这样占用空间不是更大了吗?

当然如果 4GB 的虚拟地址全部都映射到了物理内存上的话,二级分页占用空间确实是更大了,但是,我们往往不会为一个进程分配那么多内存。

其实我们应该换个角度来看问题,还记得计算机组成原理里面无处不在的局部性原理么?

每个进程都有 4GB 的虚拟地址空间,而显然对于大多数程序来说,其使用到的空间远未达到 4GB,因为会存在部分对应的页表项都是空的,根本没有分配,对于已分配的页表项,如果存在最近一定时间未访问的页表,在物理内存紧张的情况下,操作系统会将页面换出到硬盘,也就是说不会占用物理内存。

如果使用了二级分页,一级页表就可以覆盖整个 4GB 虚拟地址空间,但如果某个一级页表的页表项没有被用到,也就不需要创建这个页表项对应的二级页表了,即可以在需要时才创建二级页表。做个简单的计算,假设只有 20% 的一级页表项被用到了,那么页表占用的内存空间就只有 4KB(一级页表) + 20% * 4MB(二级页表)= 0.804MB,这对比单级页表的 4MB 是不是一个巨大的节约?

那么为什么不分级的页表就做不到这样节约内存呢?

我们从页表的性质来看,保存在内存中的页表承担的职责是将虚拟地址翻译成物理地址。假如虚拟地址在页表中找不到对应的页表项,计算机系统就不能工作了。所以页表一定要覆盖全部虚拟地址空间,不分级的页表就需要有 100 多万个页表项来映射,而二级分页则只需要 1024 个页表项(此时一级页表覆盖到了全部虚拟地址空间,二级页表在需要时创建)。

我们把二级分页再推广到多级页表,就会发现页表占用的内存空间更少了,这一切都要归功于对局部性原理的充分应用。

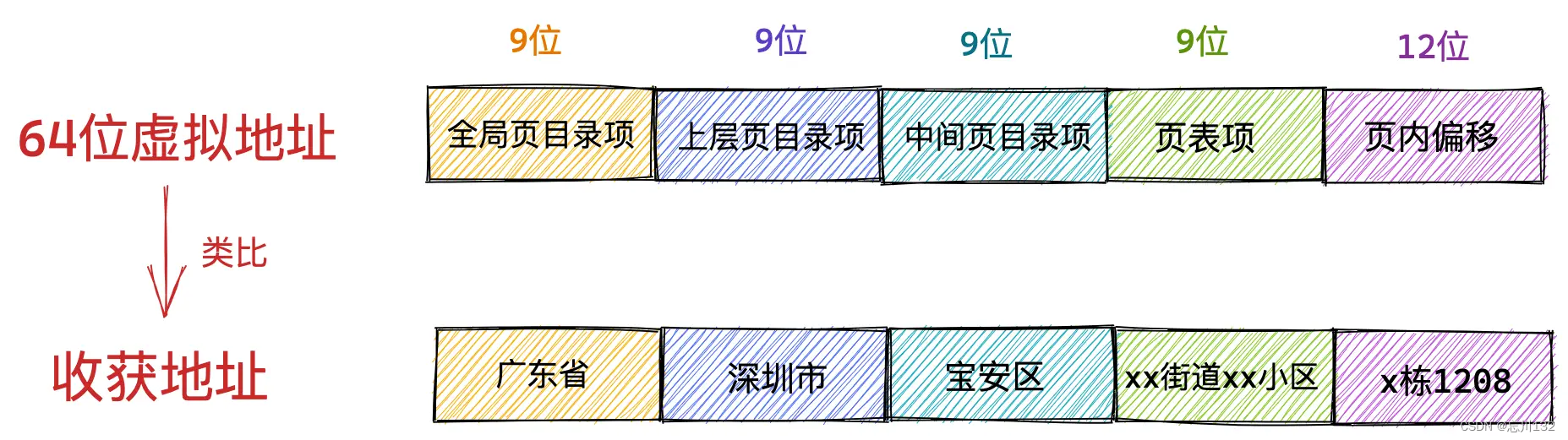

对于 64 位的系统,两级分页肯定不够了,就变成了四级目录,分别是:

  • 全局页目录项 PGD(Page Global Directory);
  • 上层页目录项 PUD(Page Upper Directory);
  • 中间页目录项 PMD(Page Middle Directory);
  • 页表项 PTE(Page Table Entry);


TLB

多级页表虽然解决了空间上的问题,但是虚拟地址到物理地址的转换就多了几道转换的工序,这显然就降低了这俩地址转换的速度,也就是带来了时间上的开销。

程序是有局部性的,即在一段时间内,整个程序的执行仅限于程序中的某一部分。相应地,执行所访问的存储空间也局限于某个内存区域。


我们就可以利用这一特性,把最常访问的几个页表项存储到访问速度更快的硬件,于是计算机科学家们,就在 CPU 芯片中,加入了一个专门存放程序最常访问的页表项的 Cache,这个 Cache 就是 TLB(Translation Lookaside Buffer) ,通常称为页表缓存、转址旁路缓存、快表等。


在 CPU 芯片里面,封装了内存管理单元(Memory Management Unit)芯片,它用来完成地址转换和 TLB 的访问与交互。

有了 TLB 后,那么 CPU 在寻址时,会先查 TLB,如果没找到,才会继续查常规的页表。

TLB 的命中率其实是很高的,因为程序最常访问的页就那么几个。

段页式内存管理

内存分段和内存分页并不是对立的,它们是可以组合起来在同一个系统中使用的,那么组合起来后,通常称为段页式内存管理


段页式内存管理实现的方式:

  • 先将程序划分为多个有逻辑意义的段,也就是前面提到的分段机制;
  • 接着再把每个段划分为多个页,也就是对分段划分出来的连续空间,再划分固定大小的页;

这样,地址结构就由段号、段内页号和页内位移三部分组成。

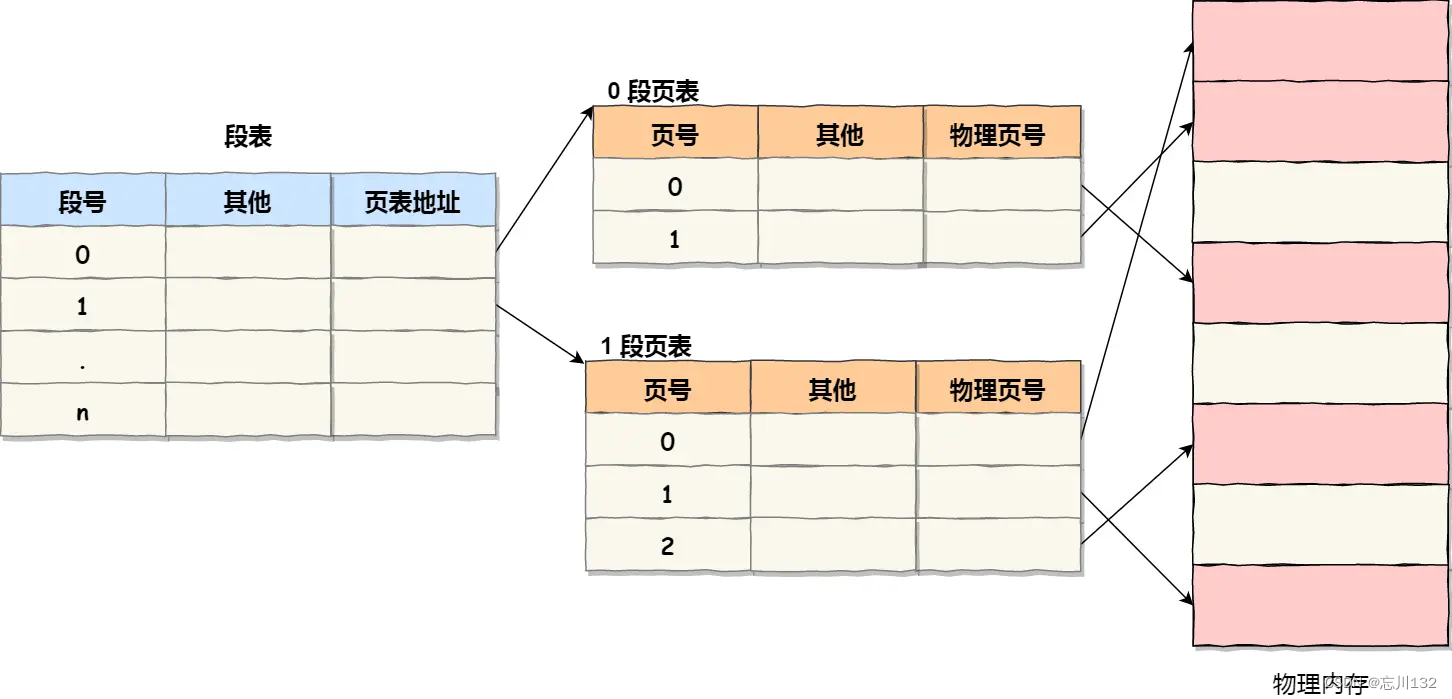

用于段页式地址变换的数据结构是每一个程序一张段表,每个段又建立一张页表,段表中的地址是页表的起始地址,而页表中的地址则为某页的物理页号,如图所示:


段页式地址变换中要得到物理地址须经过三次内存访问:

  • 第一次访问段表,得到页表起始地址;
  • 第二次访问页表,得到物理页号;
  • 第三次将物理页号与页内位移组合,得到物理地址。

可用软、硬件相结合的方法实现段页式地址变换,这样虽然增加了硬件成本和系统开销,但提高了内存的利用率。

Linux 内存布局

那么,Linux 操作系统采用了哪种方式来管理内存呢?

在回答这个问题前,我们得先看看 Intel 处理器的发展历史。

早期 Intel 的处理器从 80286 开始使用的是段式内存管理。但是很快发现,光有段式内存管理而没有页式内存管理是不够的,这会使它的 X86 系列会失去市场的竞争力。因此,在不久以后的 80386 中就实现了页式内存管理。也就是说,80386 除了完成并完善从 80286 开始的段式内存管理的同时还实现了页式内存管理。

但是这个 80386 的页式内存管理设计时,没有绕开段式内存管理,而是建立在段式内存管理的基础上,这就意味着,页式内存管理的作用是在由段式内存管理所映射而成的地址上再加上一层地址映射。

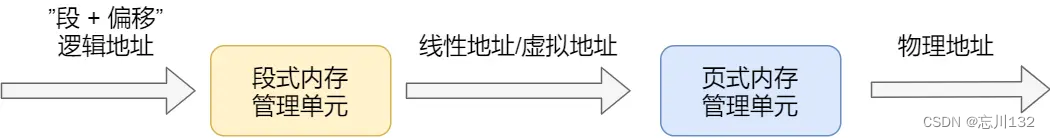

由于此时由段式内存管理映射而成的地址不再是“物理地址”了,Intel 就称之为“线性地址”(也称虚拟地址)。于是,段式内存管理先将逻辑地址映射成线性地址,然后再由页式内存管理将线性地址映射成物理地址。


这里说明下逻辑地址和线性地址:

  • 程序所使用的地址,通常是没被段式内存管理映射的地址,称为逻辑地址;
  • 通过段式内存管理映射的地址,称为线性地址,也叫虚拟地址;

逻辑地址是「段式内存管理」转换前的地址,线性地址则是「页式内存管理」转换前的地址。

了解完 Intel 处理器的发展历史后,我们再来说说 Linux 采用了什么方式管理内存?

Linux 内存主要采用的是页式内存管理,但同时也不可避免地涉及了段机制

这主要是上面 Intel 处理器发展历史导致的,因为 Intel X86 CPU 一律对程序中使用的地址先进行段式映射,然后才能进行页式映射。既然 CPU 的硬件结构是这样,Linux 内核也只好服从 Intel 的选择。

但是事实上,Linux 内核所采取的办法是使段式映射的过程实际上不起什么作用。也就是说,“上有政策,下有对策”,若惹不起就躲着走。

Linux 系统中的每个段都是从 0 地址开始的整个 4GB 虚拟空间(32 位环境下),也就是所有的段的起始地址都是一样的。这意味着,Linux 系统中的代码,包括操作系统本身的代码和应用程序代码,所面对的地址空间都是线性地址空间(虚拟地址),这种做法相当于屏蔽了处理器中的逻辑地址概念,段只被用于访问控制和内存保护。

我们再来瞧一瞧,Linux 的虚拟地址空间是如何分布的?

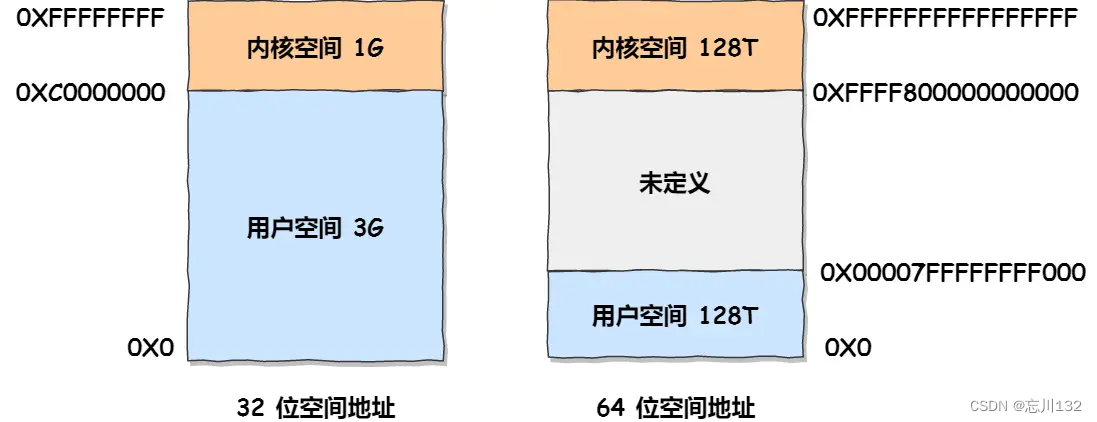

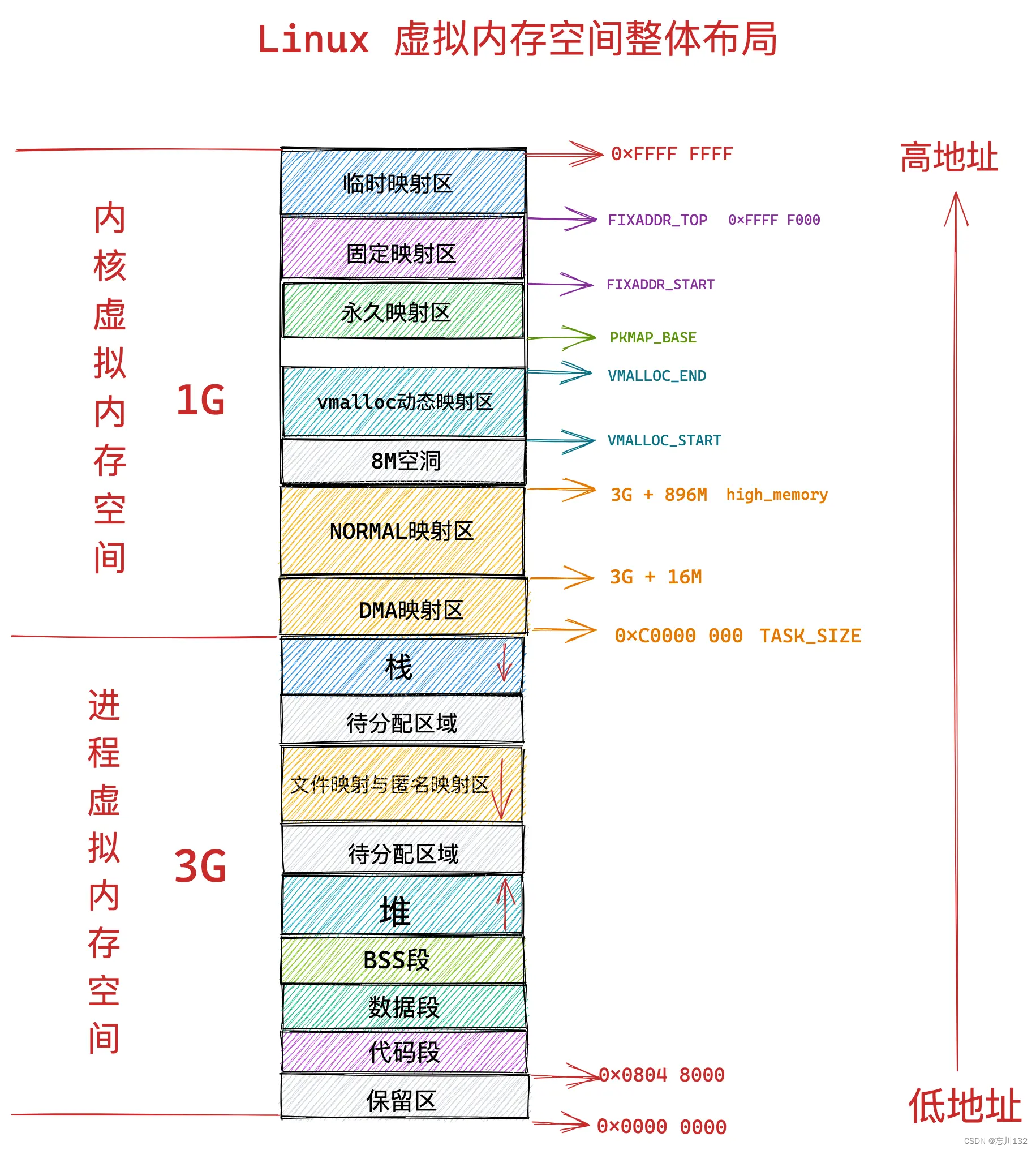

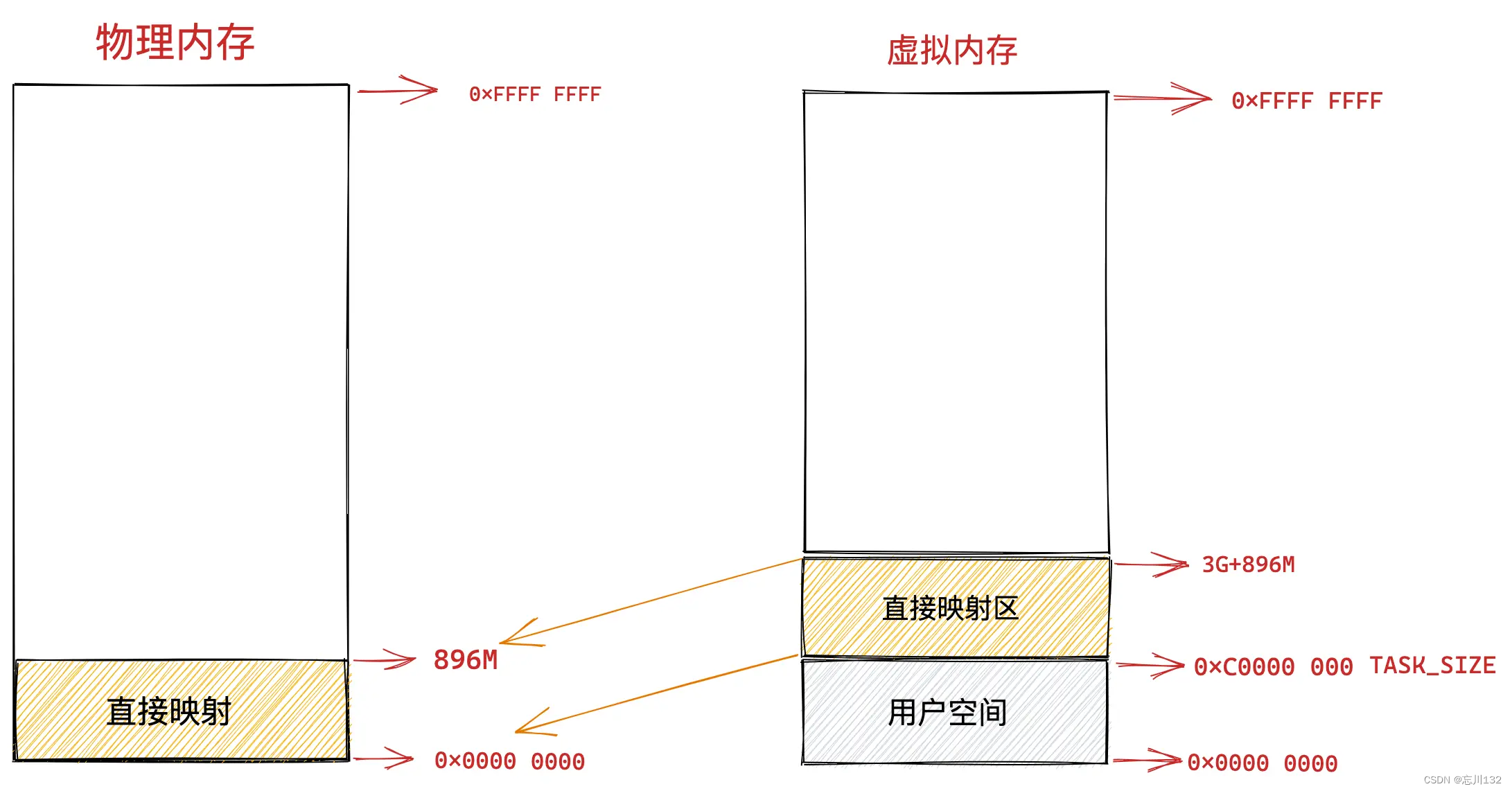

在 Linux 操作系统中,虚拟地址空间的内部又被分为内核空间和用户空间两部分,不同位数的系统,地址空间的范围也不同。比如最常见的 32 位和 64 位系统,如下所示:


通过这里可以看出:

  • 32 位系统的内核空间占用 1G,位于最高处,剩下的 3G 是用户空间;

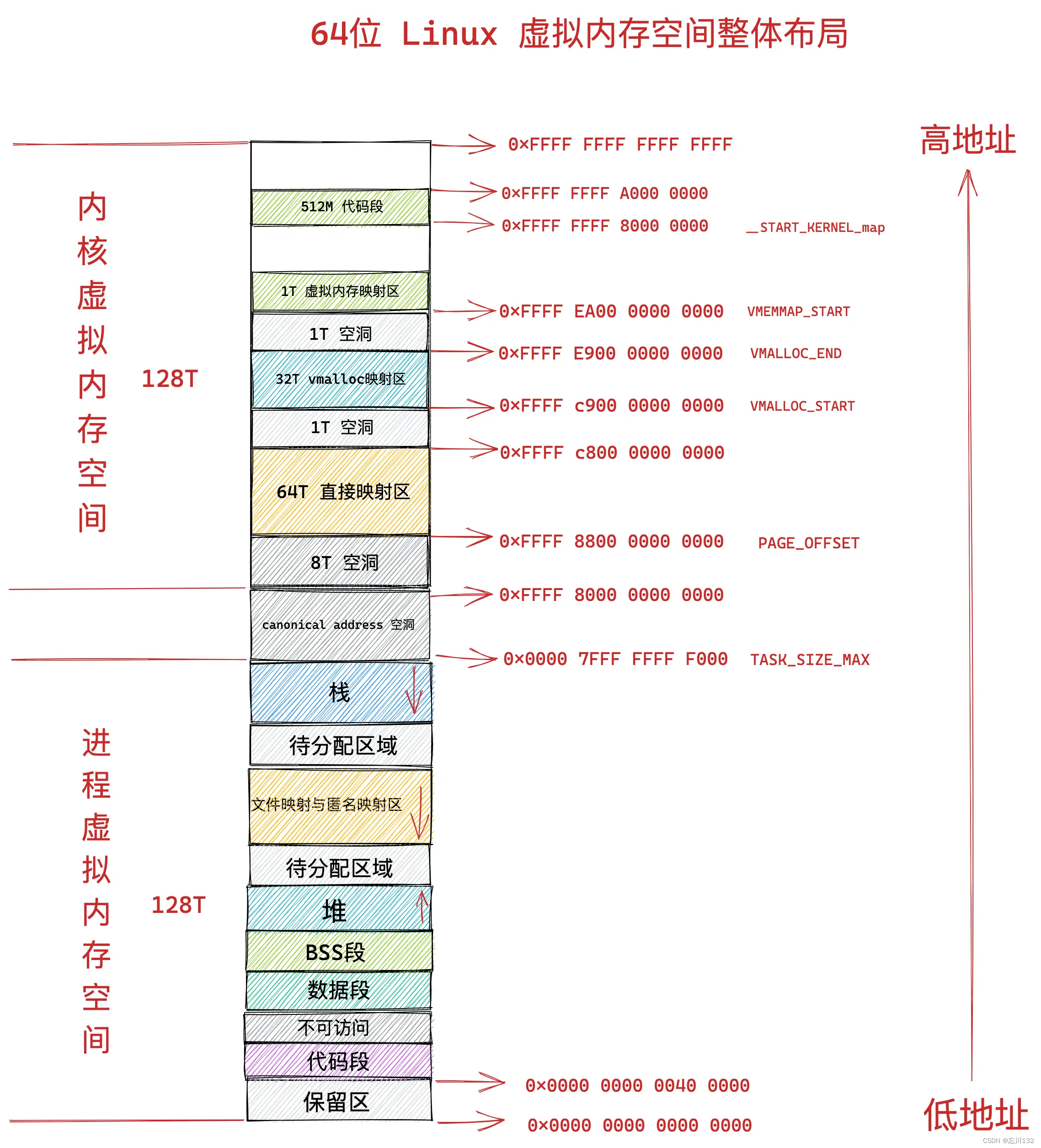

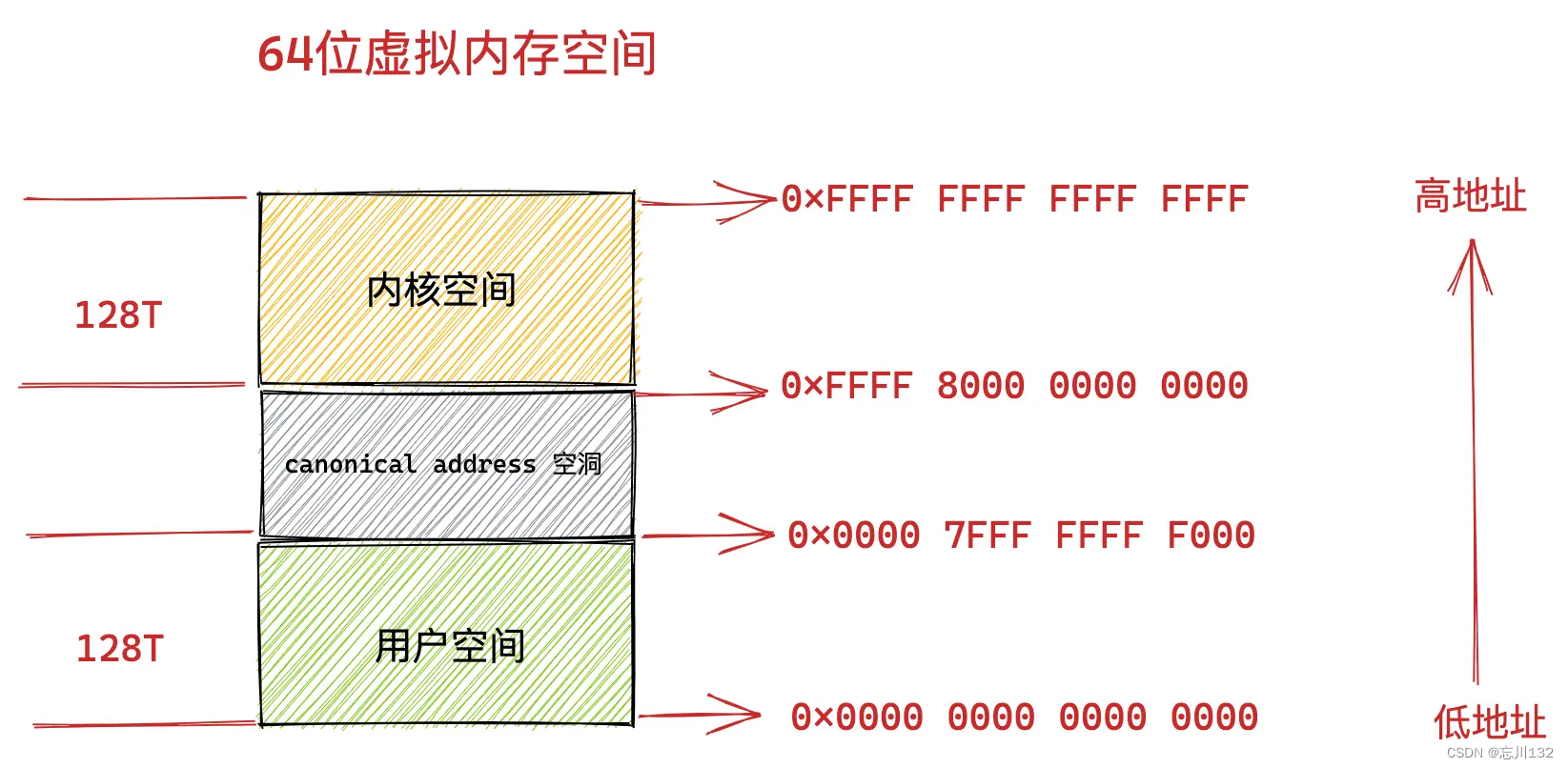

  • 64 位系统的内核空间和用户空间都是 128T,分别占据整个内存空间的最高和最低处,剩下的中间部分是未定义的。

再来说说,内核空间与用户空间的区别:

  • 进程在用户态时,只能访问用户空间内存;
  • 只有进入内核态后,才可以访问内核空间的内存;

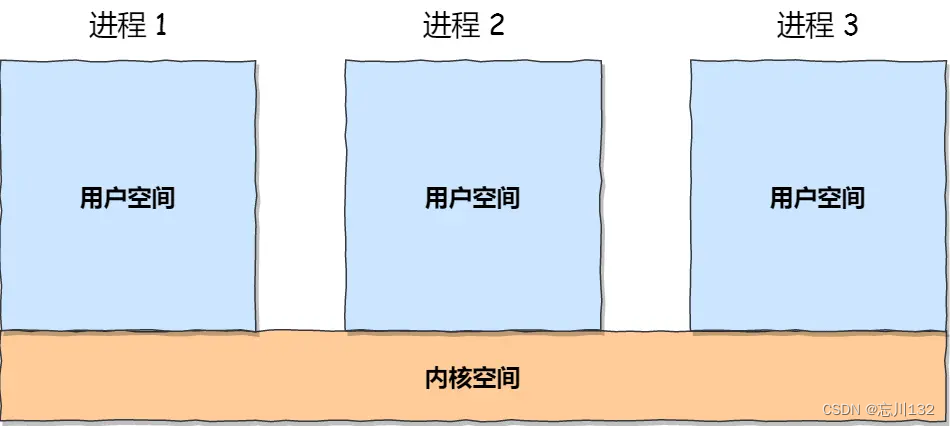

虽然每个进程都各自有独立的虚拟内存,但是每个虚拟内存中的内核地址,其实关联的都是相同的物理内存。这样,进程切换到内核态后,就可以很方便地访问内核空间内存。


接下来,进一步了解虚拟空间的划分情况,用户空间和内核空间划分的方式是不同的,内核空间的分布情况就不多说了。

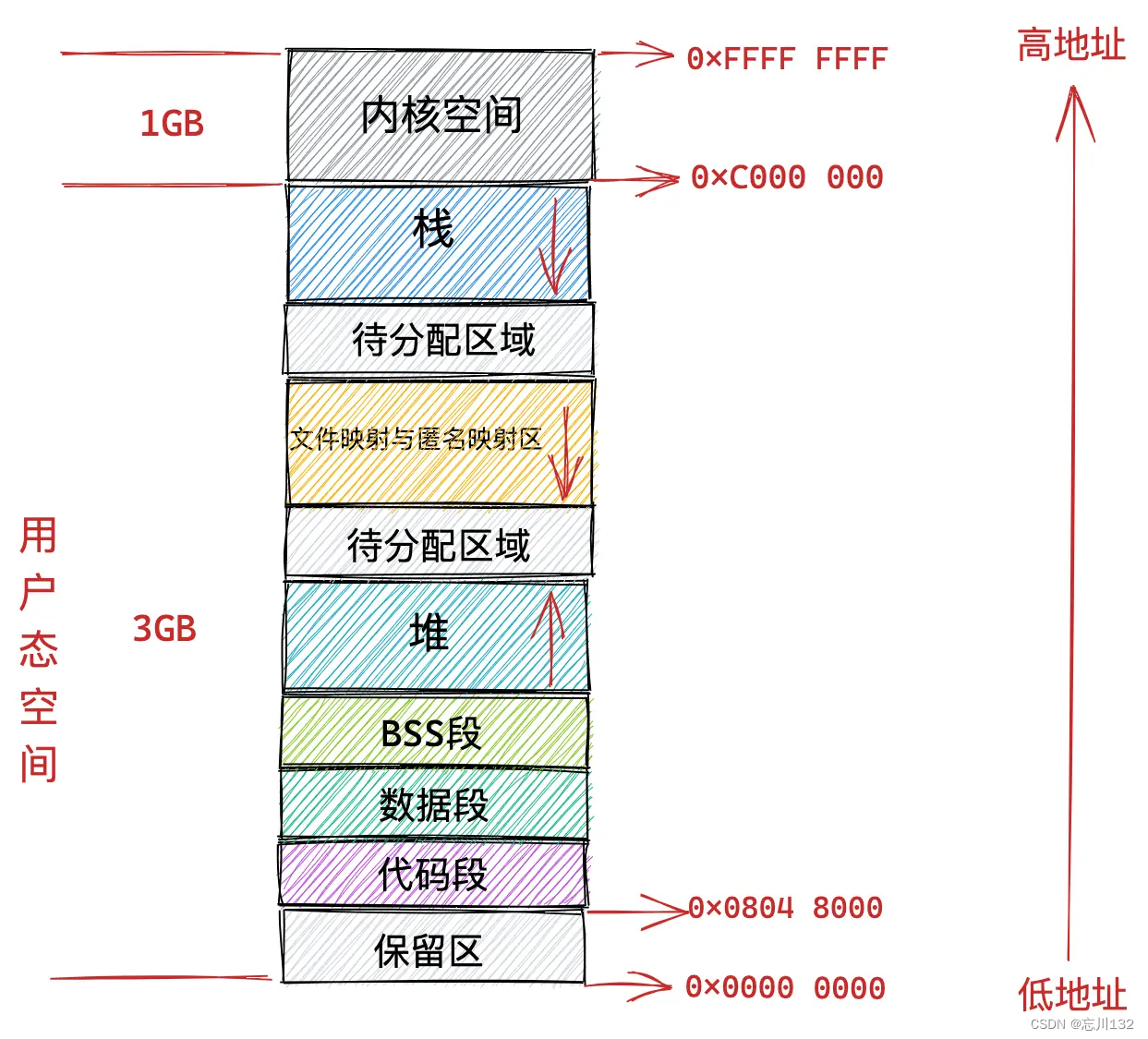

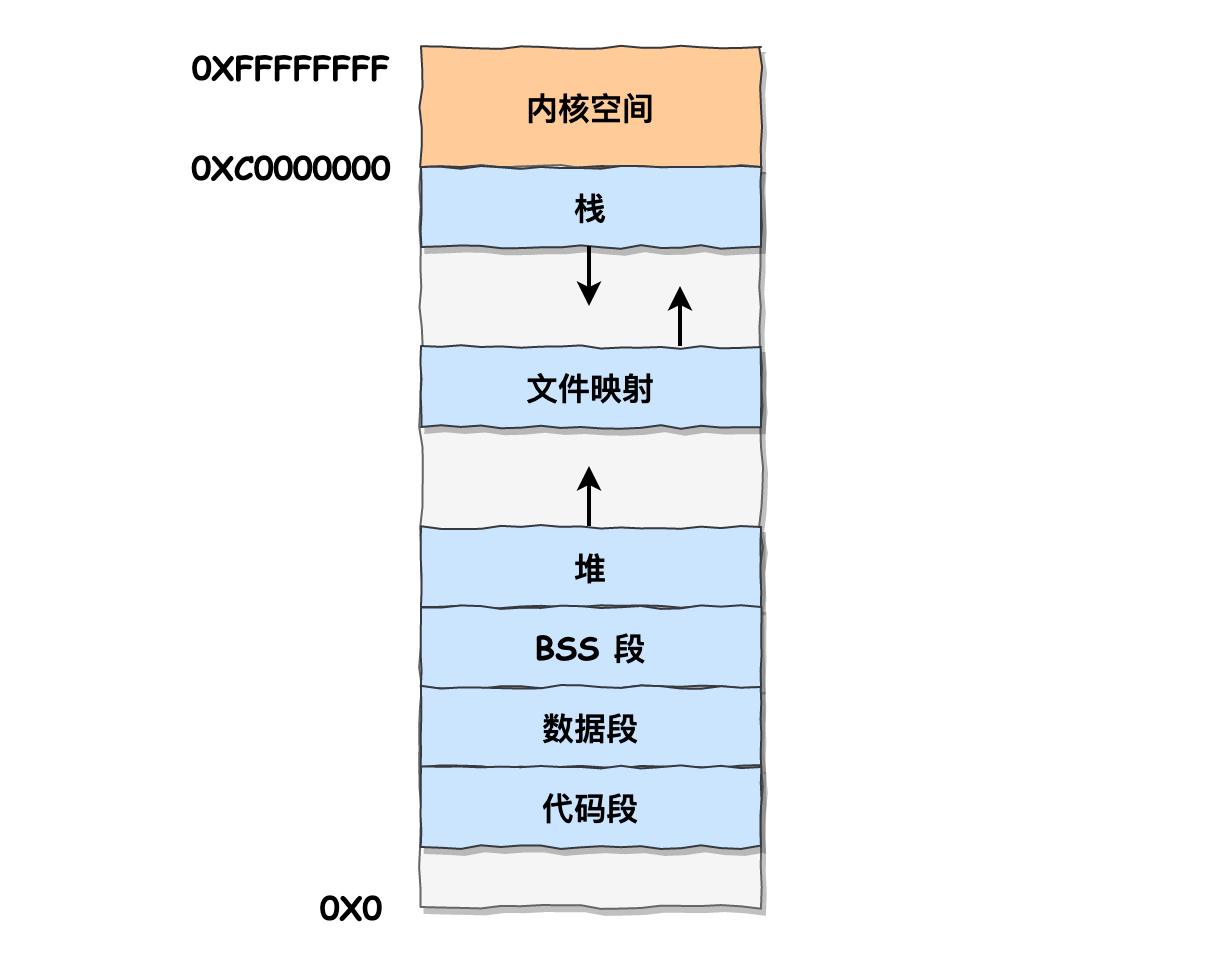

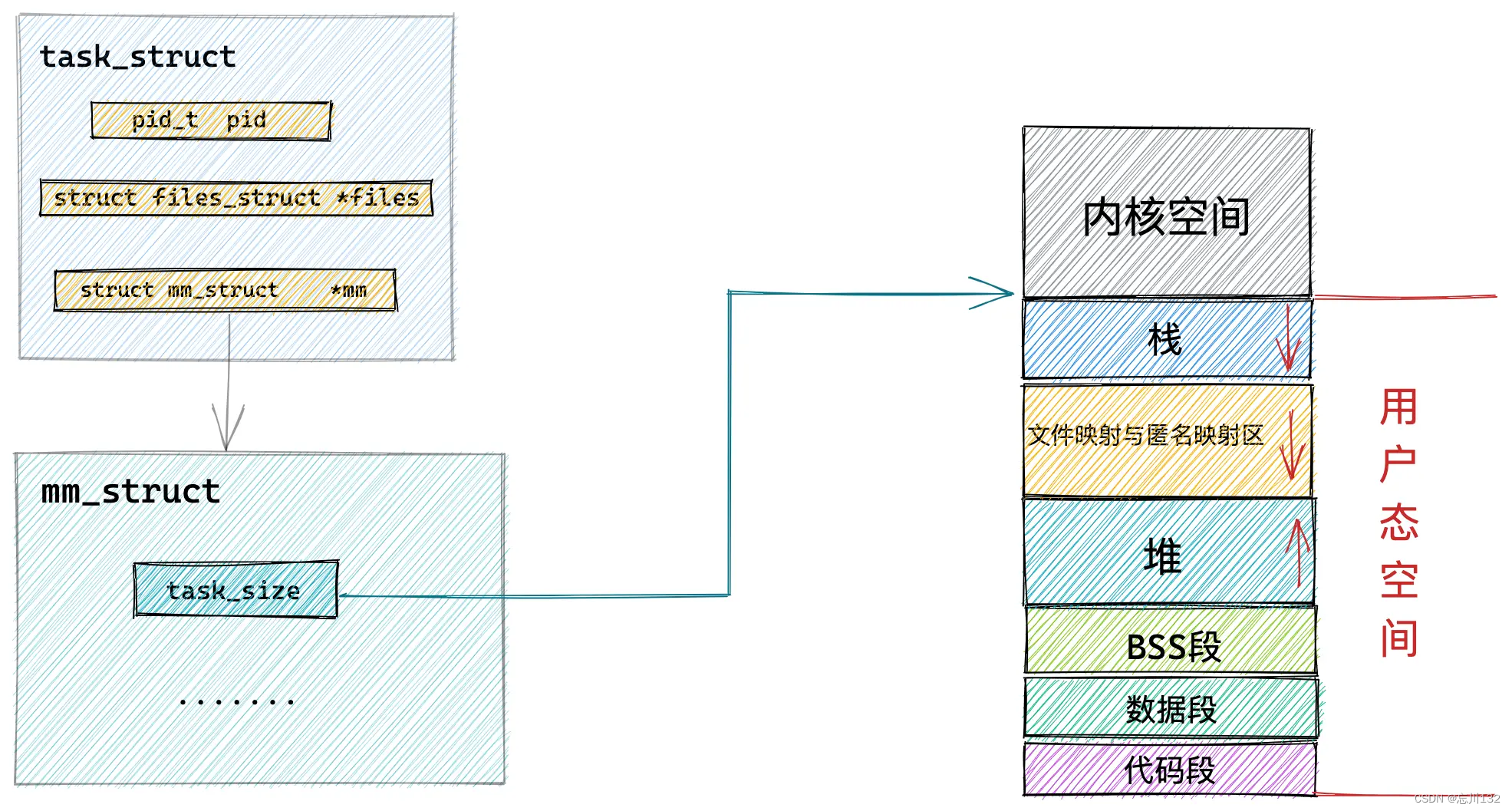

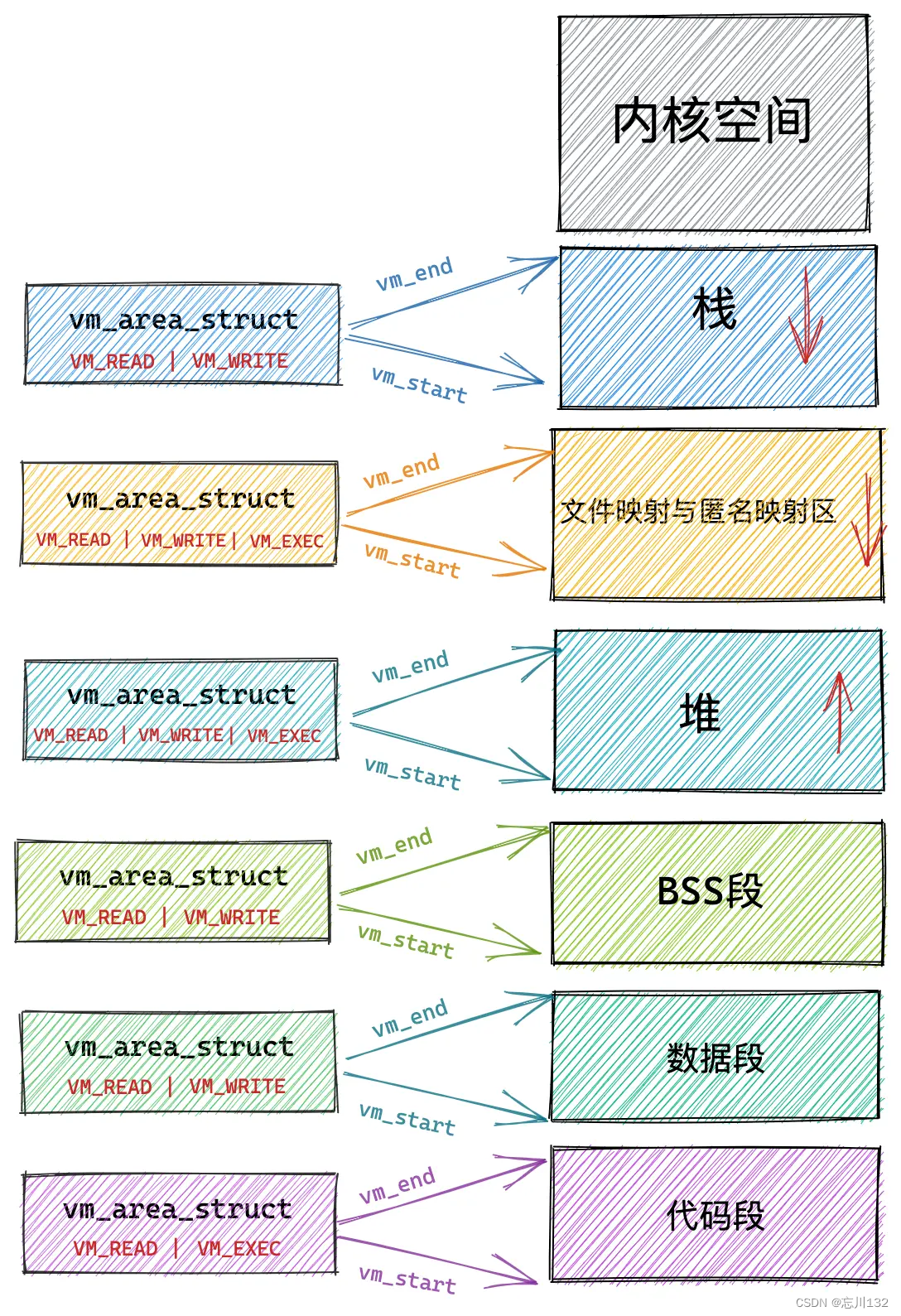

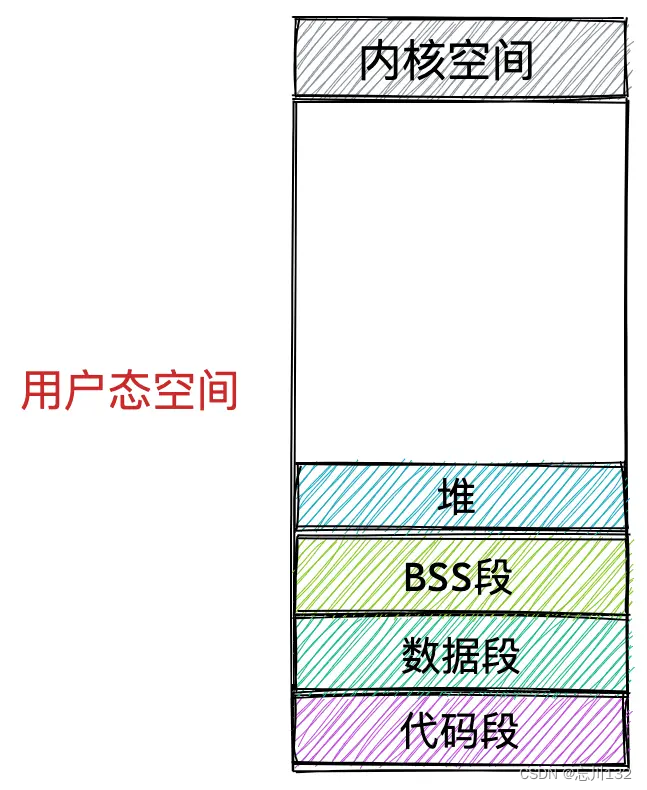

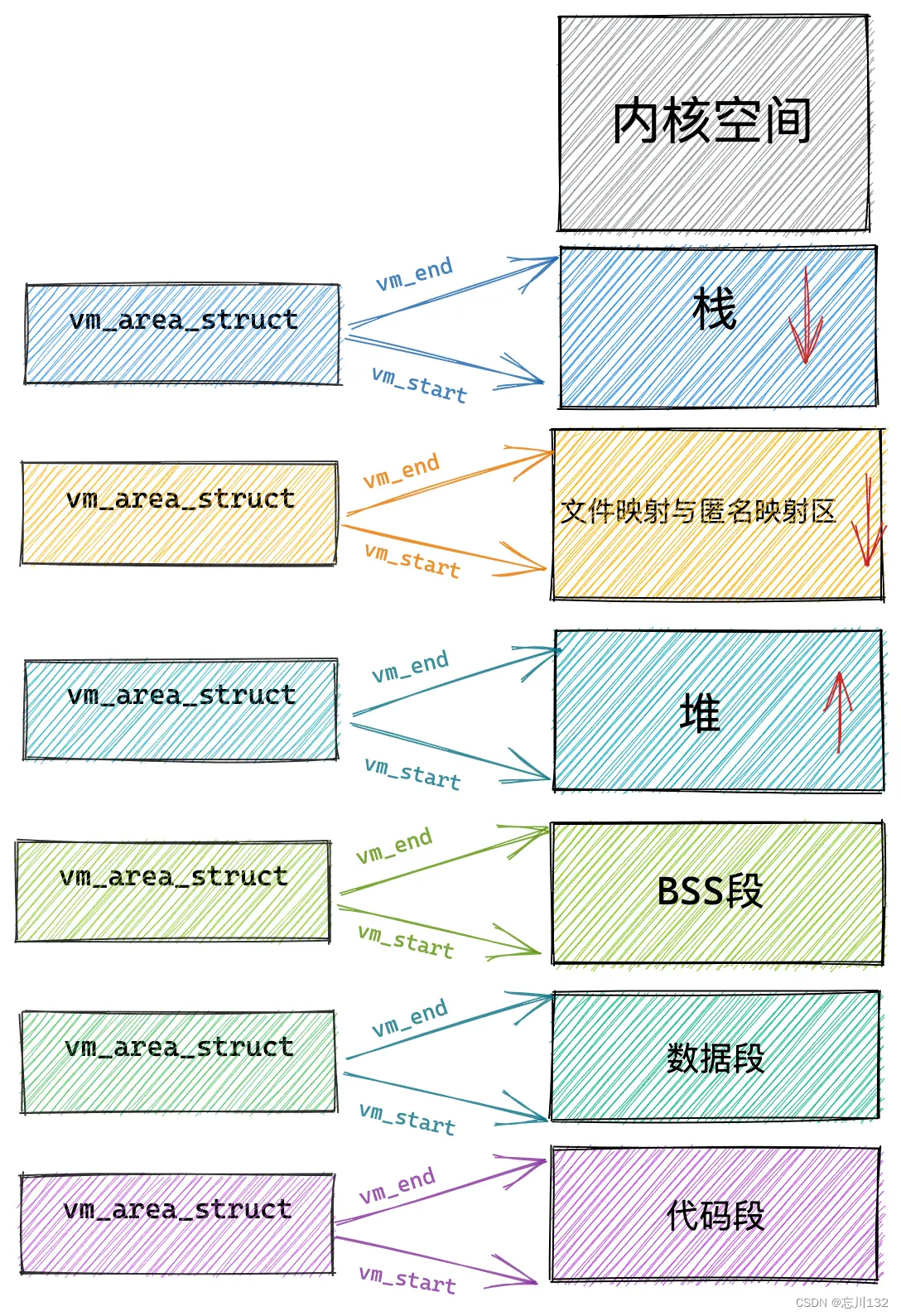

我们看看用户空间分布的情况,以 32 位系统为例,我画了一张图来表示它们的关系:


通过这张图你可以看到,用户空间内存,从低到高分别是 6 种不同的内存段:

  • 代码段,包括二进制可执行代码;
  • 数据段,包括已初始化的静态常量和全局变量;
  • BSS 段,包括未初始化的静态变量和全局变量;
  • 堆段,包括动态分配的内存,从低地址开始向上增长;
  • 文件映射段,包括动态库、共享内存等,从低地址开始向上增长(跟硬件和内核版本有关 (opens new window));
  • 栈段,包括局部变量和函数调用的上下文等。栈的大小是固定的,一般是 8 MB。当然系统也提供了参数,以便我们自定义大小;

上图中的内存布局可以看到,代码段下面还有一段内存空间的(灰色部分),这一块区域是「保留区」,之所以要有保留区这是因为在大多数的系统里,我们认为比较小数值的地址不是一个合法地址,例如,我们通常在 C 的代码里会将无效的指针赋值为 NULL。因此,这里会出现一段不可访问的内存保留区,防止程序因为出现 bug,导致读或写了一些小内存地址的数据,而使得程序跑飞。

在这 7 个内存段中,堆和文件映射段的内存是动态分配的。比如说,使用 C 标准库的 malloc() 或者 mmap() ,就可以分别在堆和文件映射段动态分配内存。

总结

为了在多进程环境下,使得进程之间的内存地址不受影响,相互隔离,于是操作系统就为每个进程独立分配一套虚拟地址空间,每个程序只关心自己的虚拟地址就可以,实际上大家的虚拟地址都是一样的,但分布到物理地址内存是不一样的。作为程序,也不用关心物理地址的事情。

每个进程都有自己的虚拟空间,而物理内存只有一个,所以当启用了大量的进程,物理内存必然会很紧张,于是操作系统会通过内存交换技术,把不常使用的内存暂时存放到硬盘(换出),在需要的时候再装载回物理内存(换入)。

那既然有了虚拟地址空间,那必然要把虚拟地址「映射」到物理地址,这个事情通常由操作系统来维护。

那么对于虚拟地址与物理地址的映射关系,可以有分段分页的方式,同时两者结合都是可以的。

内存分段是根据程序的逻辑角度,分成了栈段、堆段、数据段、代码段等,这样可以分离出不同属性的段,同时是一块连续的空间。但是每个段的大小都不是统一的,这就会导致外部内存碎片和内存交换效率低的问题。

于是,就出现了内存分页,把虚拟空间和物理空间分成大小固定的页,如在 Linux 系统中,每一页的大小为 4KB。由于分了页后,就不会产生细小的内存碎片,解决了内存分段的外部内存碎片问题。同时在内存交换的时候,写入硬盘也就一个页或几个页,这就大大提高了内存交换的效率。

再来,为了解决简单分页产生的页表过大的问题,就有了多级页表,它解决了空间上的问题,但这就会导致 CPU 在寻址的过程中,需要有很多层表参与,加大了时间上的开销。于是根据程序的局部性原理,在 CPU 芯片中加入了 TLB,负责缓存最近常被访问的页表项,大大提高了地址的转换速度。

Linux 系统主要采用了分页管理,但是由于 Intel 处理器的发展史,Linux 系统无法避免分段管理。于是 Linux 就把所有段的基地址设为 0,也就意味着所有程序的地址空间都是线性地址空间(虚拟地址),相当于屏蔽了 CPU 逻辑地址的概念,所以段只被用于访问控制和内存保护。

另外,Linux 系统中虚拟空间分布可分为用户态内核态两部分,其中用户态的分布:代码段、全局变量、BSS、函数栈、堆内存、映射区。

最后,说下虚拟内存有什么作用?

  • 第一,虚拟内存可以使得进程对运行内存超过物理内存大小,因为程序运行符合局部性原理,CPU 访问内存会有很明显的重复访问的倾向性,对于那些没有被经常使用到的内存,我们可以把它换出到物理内存之外,比如硬盘上的 swap 区域。
  • 第二,由于每个进程都有自己的页表,所以每个进程的虚拟内存空间就是相互独立的。进程也没有办法访问其他进程的页表,所以这些页表是私有的,这就解决了多进程之间地址冲突的问题。
  • 第三,页表里的页表项中除了物理地址之外,还有一些标记属性的比特,比如控制一个页的读写权限,标记该页是否存在等。在内存访问方面,操作系统提供了更好的安全性。

4.2 malloc 是如何分配内存的?

这次我们就以 malloc 动态内存分配为切入点,我在文中也做了小实验:

  • malloc 是如何分配内存的?
  • malloc 分配的是物理内存吗?
  • malloc(1) 会分配多大的内存?
  • free 释放内存,会归还给操作系统吗?
  • free() 函数只传入一个内存地址,为什么能知道要释放多大的内存?

发车!

Linux 进程的内存分布长什么样?

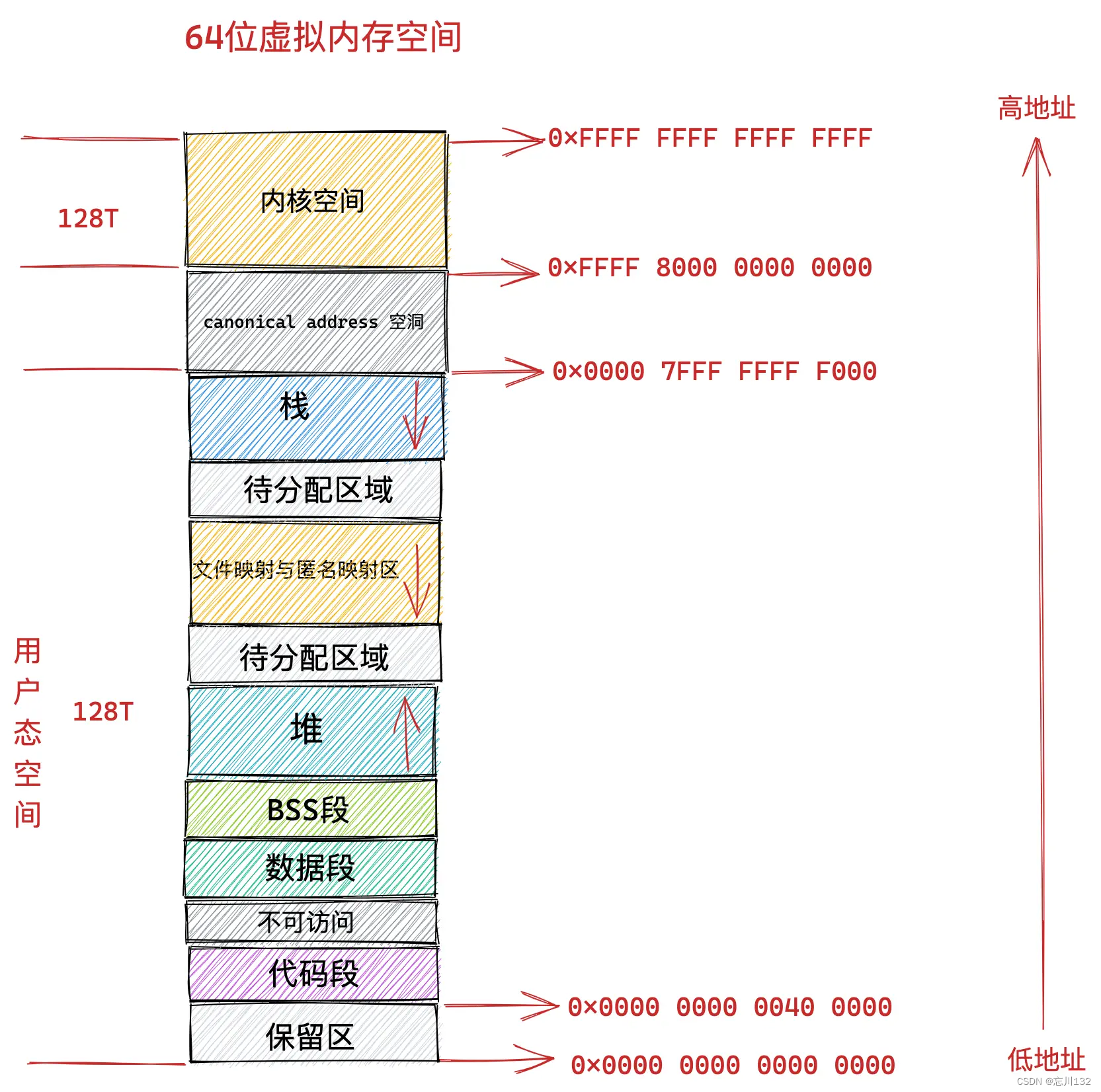

在 Linux 操作系统中,虚拟地址空间的内部又被分为内核空间和用户空间两部分,不同位数的系统,地址空间的范围也不同。比如最常见的 32 位和 64 位系统,如下所示:


通过这里可以看出:

  • 32 位系统的内核空间占用 1G,位于最高处,剩下的 3G 是用户空间;
  • 64 位系统的内核空间和用户空间都是 128T,分别占据整个内存空间的最高和最低处,剩下的中间部分是未定义的。

再来说说,内核空间与用户空间的区别:

  • 进程在用户态时,只能访问用户空间内存;
  • 只有进入内核态后,才可以访问内核空间的内存;

虽然每个进程都各自有独立的虚拟内存,但是每个虚拟内存中的内核地址,其实关联的都是相同的物理内存。这样,进程切换到内核态后,就可以很方便地访问内核空间内存。


接下来,进一步了解虚拟空间的划分情况,用户空间和内核空间划分的方式是不同的,内核空间的分布情况就不多说了。

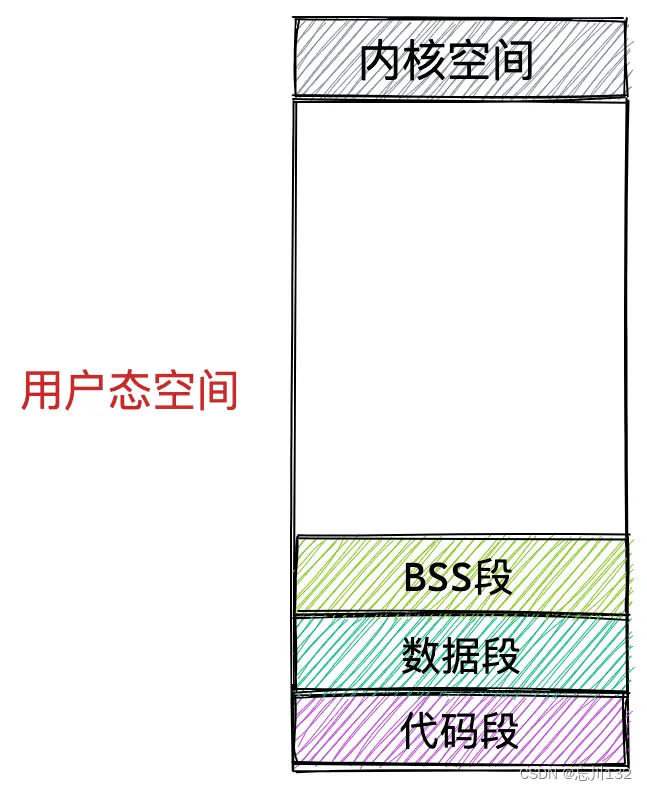

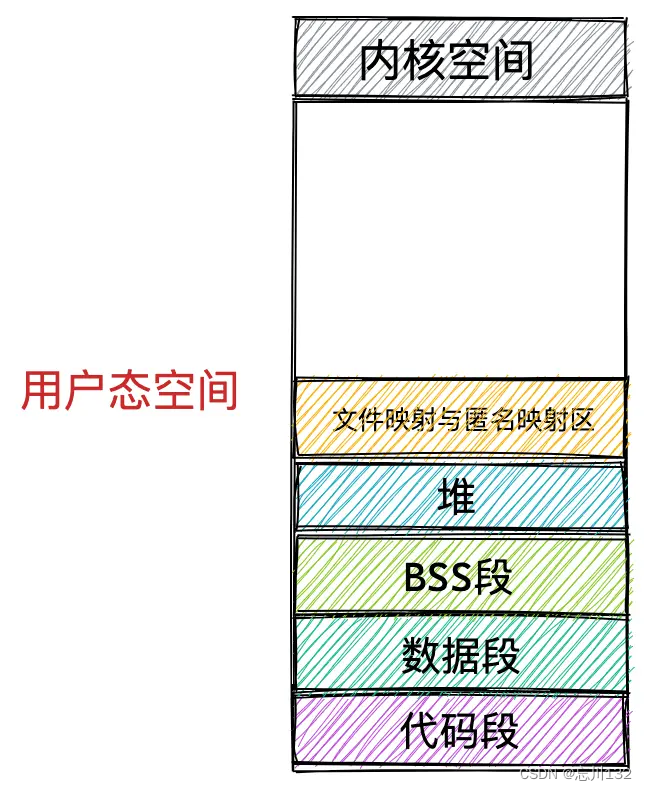

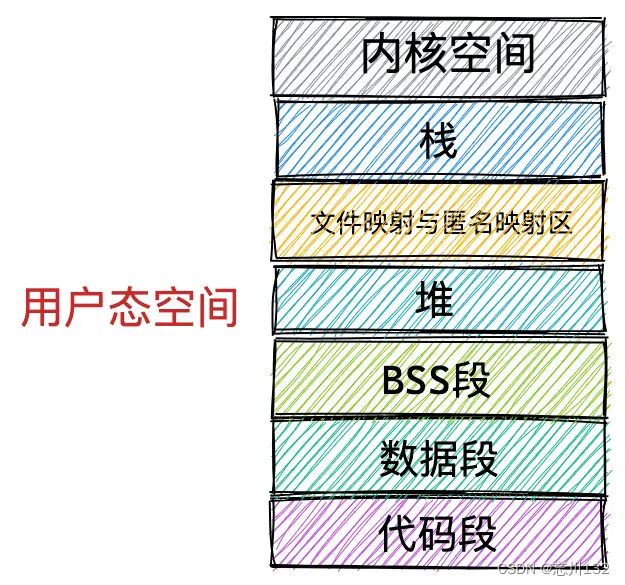

我们看看用户空间分布的情况,以 32 位系统为例,我画了一张图来表示它们的关系:

通过这张图你可以看到,用户空间内存从低到高分别是 6 种不同的内存段:


  • 代码段,包括二进制可执行代码;
  • 数据段,包括已初始化的静态常量和全局变量;
  • BSS 段,包括未初始化的静态变量和全局变量;
  • 堆段,包括动态分配的内存,从低地址开始向上增长;
  • 文件映射段,包括动态库、共享内存等,从低地址开始向上增长(跟硬件和内核版本有关 (opens new window));
  • 栈段,包括局部变量和函数调用的上下文等。栈的大小是固定的,一般是 8 MB。当然系统也提供了参数,以便我们自定义大小;

在这 6 个内存段中,堆和文件映射段的内存是动态分配的。比如说,使用 C 标准库的 malloc() 或者 mmap() ,就可以分别在堆和文件映射段动态分配内存。

malloc 是如何分配内存的?

实际上,malloc() 并不是系统调用,而是 C 库里的函数,用于动态分配内存。

malloc 申请内存的时候,会有两种方式向操作系统申请堆内存。

  • 方式一:通过 brk() 系统调用从堆分配内存
  • 方式二:通过 mmap() 系统调用在文件映射区域分配内存;

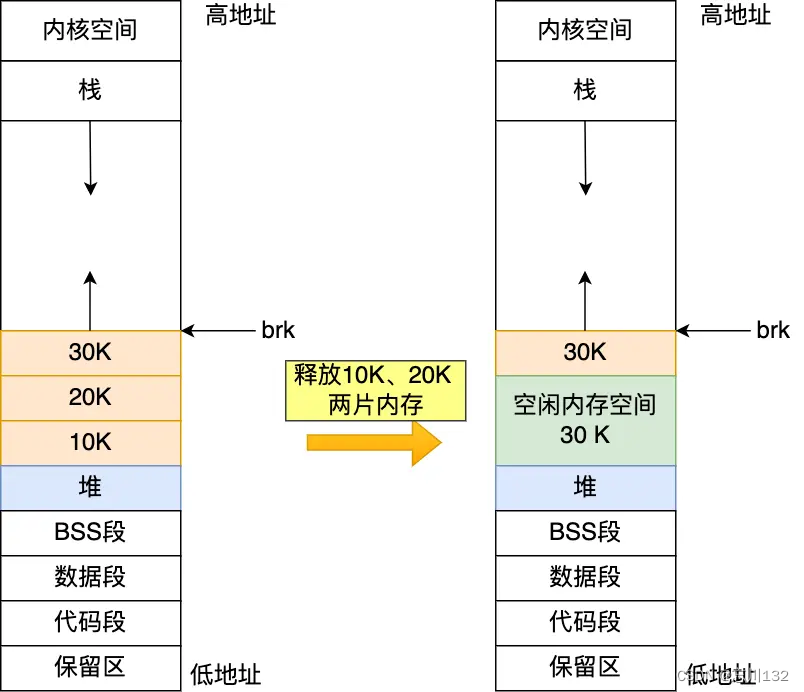

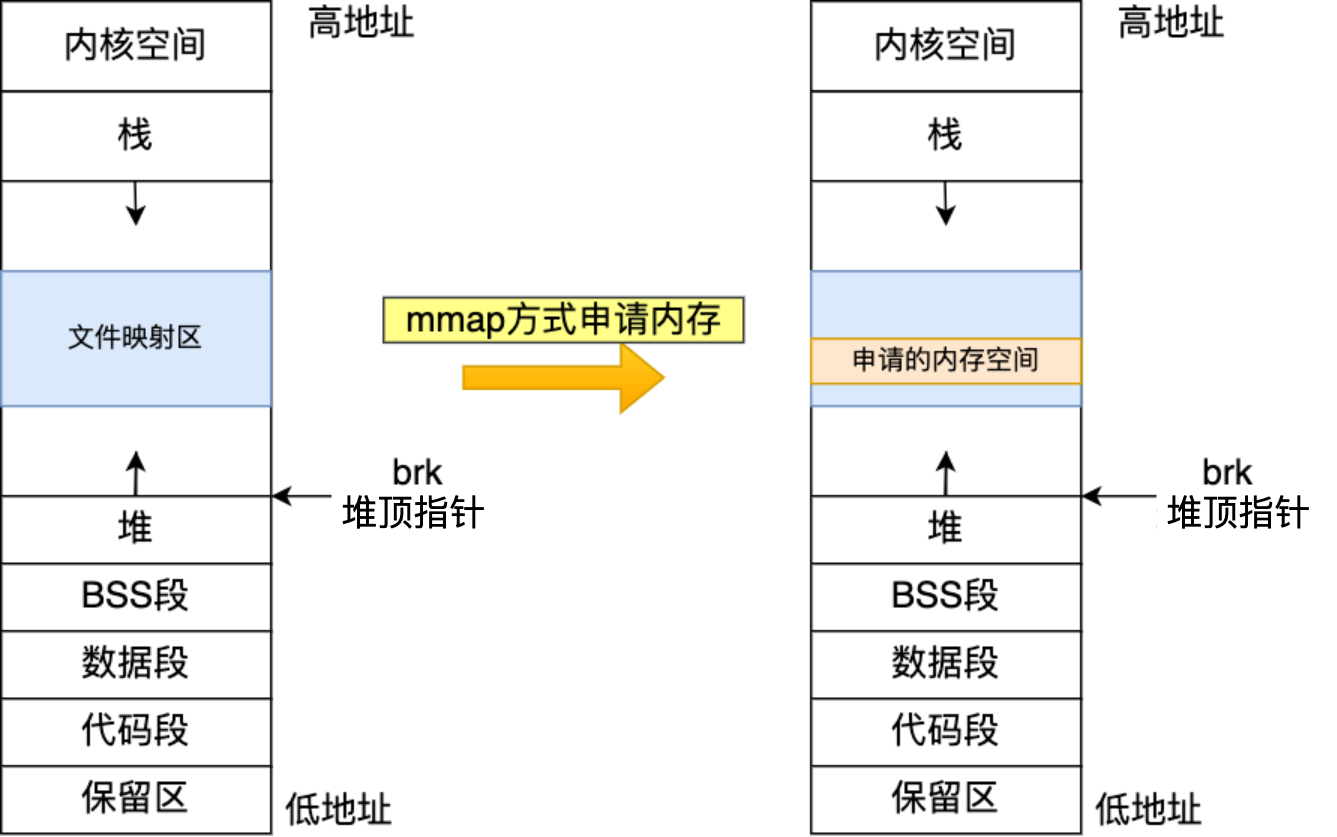

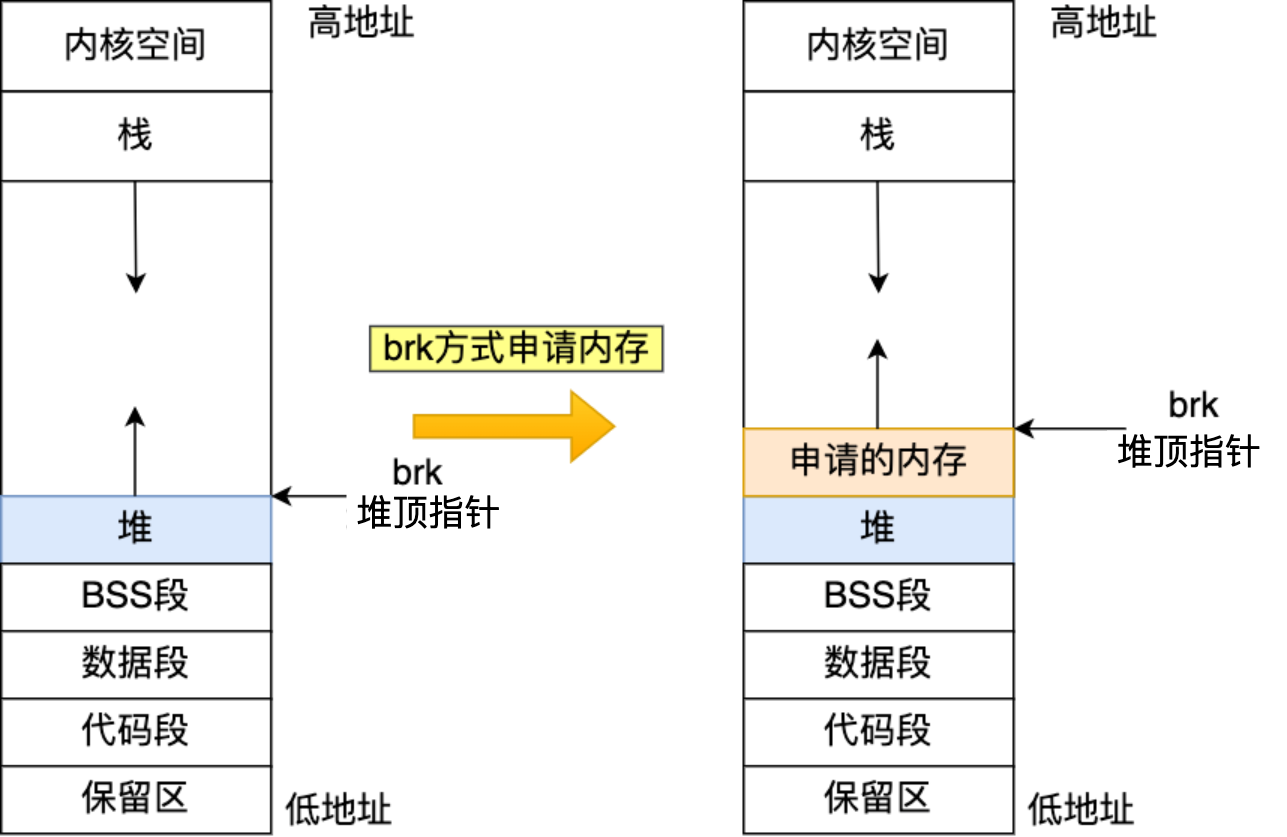

方式一实现的方式很简单,就是通过 brk() 函数将「堆顶」指针向高地址移动,获得新的内存空间。如下图:


方式二通过 mmap() 系统调用中「私有匿名映射」的方式,在文件映射区分配一块内存,也就是从文件映射区“偷”了一块内存。如下图:


什么场景下 malloc() 会通过 brk() 分配内存?又是什么场景下通过 mmap() 分配内存?

malloc() 源码里默认定义了一个阈值:

  • 如果用户分配的内存小于 128 KB,则通过 brk() 申请内存;
  • 如果用户分配的内存大于 128 KB,则通过 mmap() 申请内存;

注意,不同的 glibc 版本定义的阈值也是不同的。

malloc() 分配的是物理内存吗?

不是的,malloc() 分配的是虚拟内存

如果分配后的虚拟内存没有被访问的话,虚拟内存是不会映射到物理内存的,这样就不会占用物理内存了。

只有在访问已分配的虚拟地址空间的时候,操作系统通过查找页表,发现虚拟内存对应的页没有在物理内存中,就会触发缺页中断,然后操作系统会建立虚拟内存和物理内存之间的映射关系。

malloc(1) 会分配多大的虚拟内存?

malloc() 在分配内存的时候,并不是老老实实按用户预期申请的字节数来分配内存空间大小,而是会预分配更大的空间作为内存池

具体会预分配多大的空间,跟 malloc 使用的内存管理器有关系,我们就以 malloc 默认的内存管理器(Ptmalloc2)来分析。

接下里,我们做个实验,用下面这个代码,通过 malloc 申请 1 字节的内存时,看看操作系统实际分配了多大的内存空间。

#include <stdio.h>
#include <malloc.h>

int main() {
  printf("使用cat /proc/%d/maps查看内存分配\n",getpid());

  //申请1字节的内存
  void *addr = malloc(1);
  printf("此1字节的内存起始地址:%x\n", addr);
  printf("使用cat /proc/%d/maps查看内存分配\n",getpid());

  //将程序阻塞,当输入任意字符时才往下执行
  getchar();

  //释放内存
  free(addr);
  printf("释放了1字节的内存,但heap堆并不会释放\n");

  getchar();
  return 0;
}

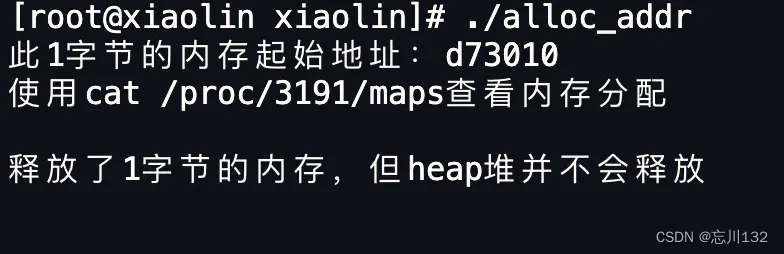

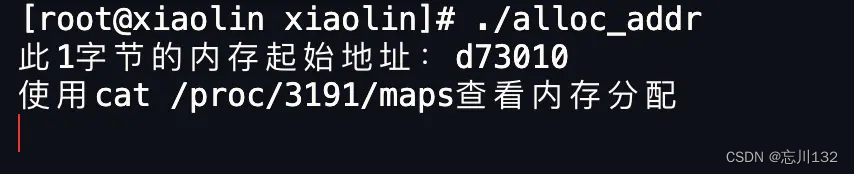

执行代码(先提前说明,我使用的 glibc 库的版本是 2.17):


我们可以通过 /proc//maps 文件查看进程的内存分布情况。我在 maps 文件通过此 1 字节的内存起始地址过滤出了内存地址的范围。

[root@xiaolin ~]# cat /proc/3191/maps | grep d730
00d73000-00d94000 rw-p 00000000 00:00 0                                  [heap]

这个例子分配的内存小于 128 KB,所以是通过 brk() 系统调用向堆空间申请的内存,因此可以看到最右边有 [heap] 的标识。

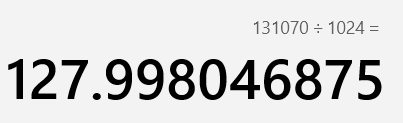

可以看到,堆空间的内存地址范围是 00d73000-00d94000,这个范围大小是 132KB,也就说明了 malloc(1) 实际上预分配 132K 字节的内存

可能有的同学注意到了,程序里打印的内存起始地址是 d73010,而 maps 文件显示堆内存空间的起始地址是 d73000,为什么会多出来 0x10 (16字节)呢?这个问题,我们先放着,后面会说。

free 释放内存,会归还给操作系统吗?

我们在上面的进程往下执行,看看通过 free() 函数释放内存后,堆内存还在吗?


从下图可以看到,通过 free 释放内存后,堆内存还是存在的,并没有归还给操作系统。


这是因为与其把这 1 字节释放给操作系统,不如先缓存着放进 malloc 的内存池里,当进程再次申请 1 字节的内存时就可以直接复用,这样速度快了很多。

当然,当进程退出后,操作系统就会回收进程的所有资源。

上面说的 free 内存后堆内存还存在,是针对 malloc 通过 brk() 方式申请的内存的情况。

如果 malloc 通过 mmap 方式申请的内存,free 释放内存后就会归归还给操作系统。

我们做个实验验证下, 通过 malloc 申请 128 KB 字节的内存,来使得 malloc 通过 mmap 方式来分配内存。

#include <stdio.h>
#include <malloc.h>

int main() {
  //申请1字节的内存
  void *addr = malloc(128*1024);
  printf("此128KB字节的内存起始地址:%x\n", addr);
  printf("使用cat /proc/%d/maps查看内存分配\n",getpid());

  //将程序阻塞,当输入任意字符时才往下执行
  getchar();

  //释放内存
  free(addr);
  printf("释放了128KB字节的内存,内存也归还给了操作系统\n");

  getchar();
  return 0;
}

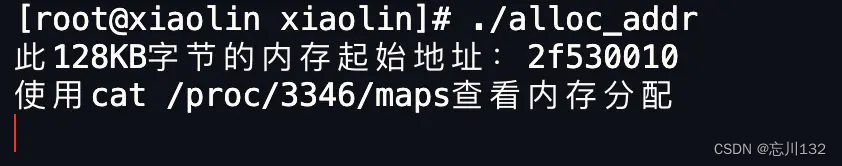

执行代码:

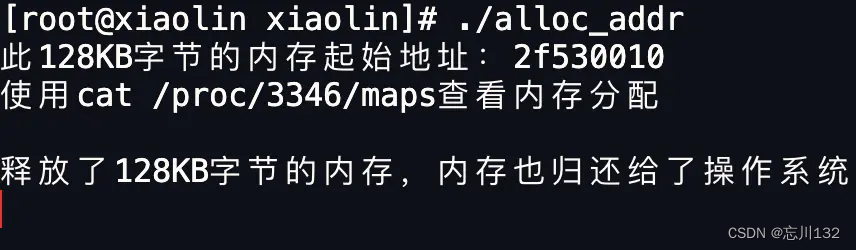

查看进程的内存的分布情况,可以发现最右边没有 [heap] 标志,说明是通过 mmap 以匿名映射的方式从文件映射区分配的匿名内存。


然后我们释放掉这个内存看看:

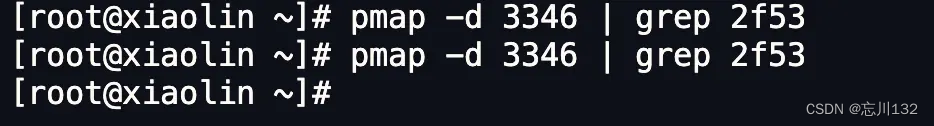

再次查看该 128 KB 内存的起始地址,可以发现已经不存在了,说明归还给了操作系统。


对于 「malloc 申请的内存,free 释放内存会归还给操作系统吗?」这个问题,我们可以做个总结了:

  • malloc 通过 brk() 方式申请的内存,free 释放内存的时候,并不会把内存归还给操作系统,而是缓存在 malloc 的内存池中,待下次使用
  • malloc 通过 mmap() 方式申请的内存,free 释放内存的时候,会把内存归还给操作系统,内存得到真正的释放

为什么不全部使用 mmap 来分配内存?

因为向操作系统申请内存,是要通过系统调用的,执行系统调用是要进入内核态的,然后在回到用户态,运行态的切换会耗费不少时间。

所以,申请内存的操作应该避免频繁的系统调用,如果都用 mmap 来分配内存,等于每次都要执行系统调用。

另外,因为 mmap 分配的内存每次释放的时候,都会归还给操作系统,于是每次 mmap 分配的虚拟地址都是缺页状态的,然后在第一次访问该虚拟地址的时候,就会触发缺页中断。

也就是说,频繁通过 mmap 分配的内存话,不仅每次都会发生运行态的切换,还会发生缺页中断(在第一次访问虚拟地址后),这样会导致 CPU 消耗较大

为了改进这两个问题,malloc 通过 brk() 系统调用在堆空间申请内存的时候,由于堆空间是连续的,所以直接预分配更大的内存来作为内存池,当内存释放的时候,就缓存在内存池中。

等下次在申请内存的时候,就直接从内存池取出对应的内存块就行了,而且可能这个内存块的虚拟地址与物理地址的映射关系还存在,这样不仅减少了系统调用的次数,也减少了缺页中断的次数,这将大大降低 CPU 的消耗

既然 brk 那么牛逼,为什么不全部使用 brk 来分配?

前面我们提到通过 brk 从堆空间分配的内存,并不会归还给操作系统,那么我们那考虑这样一个场景。

如果我们连续申请了 10k,20k,30k 这三片内存,如果 10k 和 20k 这两片释放了,变为了空闲内存空间,如果下次申请的内存小于 30k,那么就可以重用这个空闲内存空间。


但是如果下次申请的内存大于 30k,没有可用的空闲内存空间,必须向 OS 申请,实际使用内存继续增大。

因此,随着系统频繁地 malloc 和 free ,尤其对于小块内存,堆内将产生越来越多不可用的碎片,导致“内存泄露”。而这种“泄露”现象使用 valgrind 是无法检测出来的。

所以,malloc 实现中,充分考虑了 brk 和 mmap 行为上的差异及优缺点,默认分配大块内存 (128KB) 才使用 mmap 分配内存空间。

free() 函数只传入一个内存地址,为什么能知道要释放多大的内存?

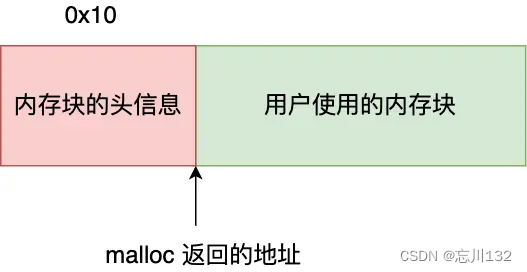

还记得,我前面提到, malloc 返回给用户态的内存起始地址比进程的堆空间起始地址多了 16 字节吗?

这个多出来的 16 字节就是保存了该内存块的描述信息,比如有该内存块的大小。


这样当执行 free() 函数时,free 会对传入进来的内存地址向左偏移 16 字节,然后从这个 16 字节的分析出当前的内存块的大小,自然就知道要释放多大的内存了。

4.3 内存满了,会发生什么?

前几天有位读者留言说,面腾讯时,被问了两个内存管理的问题:



先来说说第一个问题:虚拟内存有什么作用?

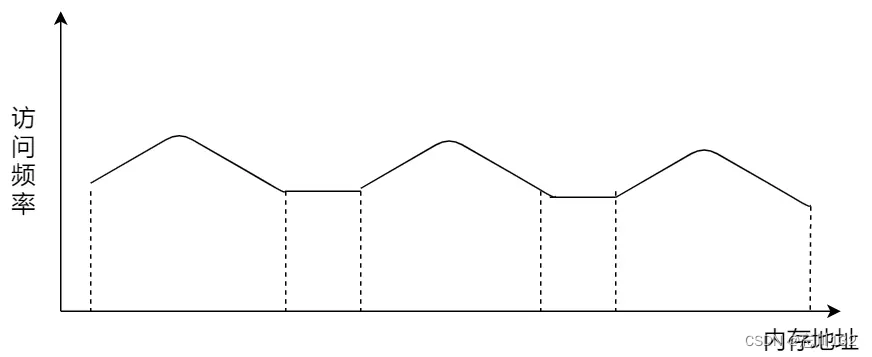

  • 第一,虚拟内存可以使得进程对运行内存超过物理内存大小,因为程序运行符合局部性原理,CPU 访问内存会有很明显的重复访问的倾向性,对于那些没有被经常使用到的内存,我们可以把它换出到物理内存之外,比如硬盘上的 swap 区域。
  • 第二,由于每个进程都有自己的页表,所以每个进程的虚拟内存空间就是相互独立的。进程也没有办法访问其他进程的页表,所以这些页表是私有的,这就解决了多进程之间地址冲突的问题。
  • 第三,页表里的页表项中除了物理地址之外,还有一些标记属性的比特,比如控制一个页的读写权限,标记该页是否存在等。在内存访问方面,操作系统提供了更好的安全性。

然后今天主要是聊聊第二个问题,「系统内存紧张时,会发生什么?

发车!


内存分配的过程是怎样的?

应用程序通过 malloc 函数申请内存的时候,实际上申请的是虚拟内存,此时并不会分配物理内存。

当应用程序读写了这块虚拟内存,CPU 就会去访问这个虚拟内存, 这时会发现这个虚拟内存没有映射到物理内存, CPU 就会产生缺页中断,进程会从用户态切换到内核态,并将缺页中断交给内核的 Page Fault Handler (缺页中断函数)处理。

缺页中断处理函数会看是否有空闲的物理内存,如果有,就直接分配物理内存,并建立虚拟内存与物理内存之间的映射关系。

如果没有空闲的物理内存,那么内核就会开始进行回收内存的工作,回收的方式主要是两种:直接内存回收和后台内存回收。

  • 后台内存回收(kswapd):在物理内存紧张的时候,会唤醒 kswapd 内核线程来回收内存,这个回收内存的过程异步的,不会阻塞进程的执行。
  • 直接内存回收(direct reclaim):如果后台异步回收跟不上进程内存申请的速度,就会开始直接回收,这个回收内存的过程是同步的,会阻塞进程的执行。

如果直接内存回收后,空闲的物理内存仍然无法满足此次物理内存的申请,那么内核就会放最后的大招了 ——触发 OOM (Out of Memory)机制

OOM Killer 机制会根据算法选择一个占用物理内存较高的进程,然后将其杀死,以便释放内存资源,如果物理内存依然不足,OOM Killer 会继续杀死占用物理内存较高的进程,直到释放足够的内存位置。

申请物理内存的过程如下图:


哪些内存可以被回收?

系统内存紧张的时候,就会进行回收内存的工作,那具体哪些内存是可以被回收的呢?

主要有两类内存可以被回收,而且它们的回收方式也不同。

  • 文件页(File-backed Page):内核缓存的磁盘数据(Buffer)和内核缓存的文件数据(Cache)都叫作文件页。大部分文件页,都可以直接释放内存,以后有需要时,再从磁盘重新读取就可以了。而那些被应用程序修改过,并且暂时还没写入磁盘的数据(也就是脏页),就得先写入磁盘,然后才能进行内存释放。所以,回收干净页的方式是直接释放内存,回收脏页的方式是先写回磁盘后再释放内存
  • 匿名页(Anonymous Page):这部分内存没有实际载体,不像文件缓存有硬盘文件这样一个载体,比如堆、栈数据等。这部分内存很可能还要再次被访问,所以不能直接释放内存,它们回收的方式是通过 Linux 的 Swap 机制,Swap 会把不常访问的内存先写到磁盘中,然后释放这些内存,给其他更需要的进程使用。再次访问这些内存时,重新从磁盘读入内存就可以了。

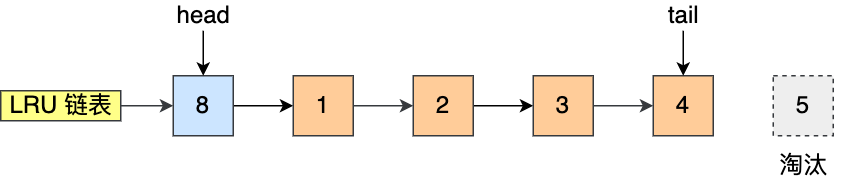

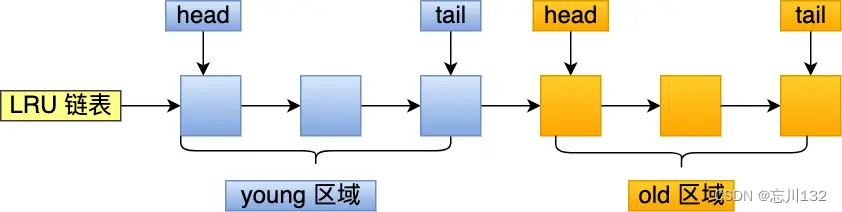

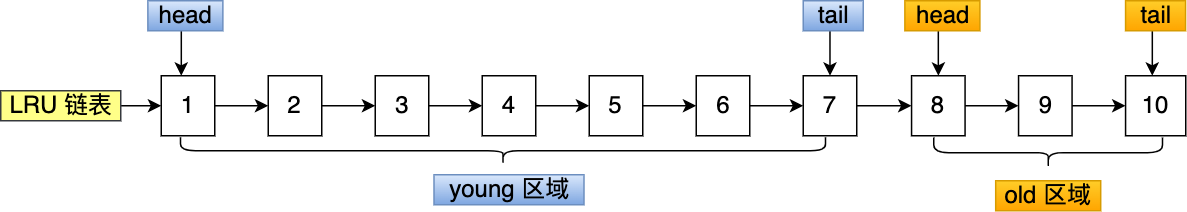

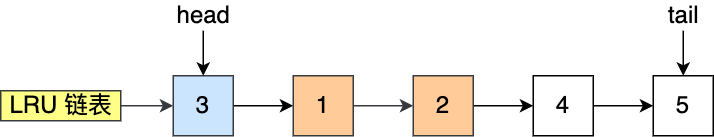

文件页和匿名页的回收都是基于 LRU 算法,也就是优先回收不常访问的内存。LRU 回收算法,实际上维护着 active 和 inactive 两个双向链表,其中:

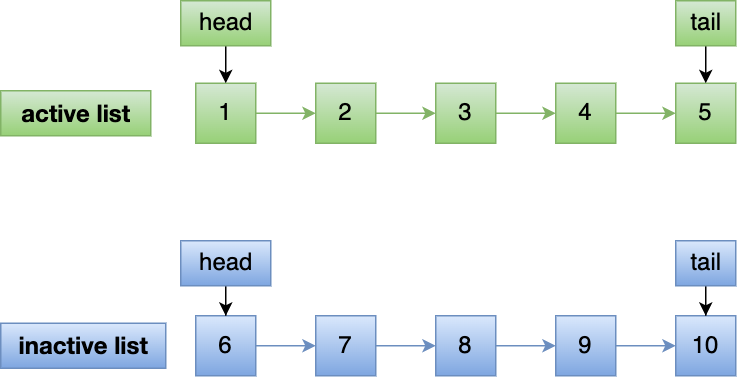

  • active_list 活跃内存页链表,这里存放的是最近被访问过(活跃)的内存页;
  • inactive_list 不活跃内存页链表,这里存放的是很少被访问(非活跃)的内存页;

越接近链表尾部,就表示内存页越不常访问。这样,在回收内存时,系统就可以根据活跃程度,优先回收不活跃的内存。

活跃和非活跃的内存页,按照类型的不同,又分别分为文件页和匿名页。可以从 /proc/meminfo 中,查询它们的大小,比如:

# grep表示只保留包含active的指标(忽略大小写)
# sort表示按照字母顺序排序
[root@xiaolin ~]# cat /proc/meminfo | grep -i active | sort
Active:           901456 kB
Active(anon):     227252 kB
Active(file):     674204 kB
Inactive:         226232 kB
Inactive(anon):    41948 kB
Inactive(file):   184284 kB

回收内存带来的性能影响

在前面我们知道了回收内存有两种方式。

  • 一种是后台内存回收,也就是唤醒 kswapd 内核线程,这种方式是异步回收的,不会阻塞进程。
  • 一种是直接内存回收,这种方式是同步回收的,会阻塞进程,这样就会造成很长时间的延迟,以及系统的 CPU 利用率会升高,最终引起系统负荷飙高。

可被回收的内存类型有文件页和匿名页:

  • 文件页的回收:对于干净页是直接释放内存,这个操作不会影响性能,而对于脏页会先写回到磁盘再释放内存,这个操作会发生磁盘 I/O 的,这个操作是会影响系统性能的。
  • 匿名页的回收:如果开启了 Swap 机制,那么 Swap 机制会将不常访问的匿名页换出到磁盘中,下次访问时,再从磁盘换入到内存中,这个操作是会影响系统性能的。

可以看到,回收内存的操作基本都会发生磁盘 I/O 的,如果回收内存的操作很频繁,意味着磁盘 I/O 次数会很多,这个过程势必会影响系统的性能,整个系统给人的感觉就是很卡。

下面针对回收内存导致的性能影响,说说常见的解决方式。

调整文件页和匿名页的回收倾向

从文件页和匿名页的回收操作来看,文件页的回收操作对系统的影响相比匿名页的回收操作会少一点,因为文件页对于干净页回收是不会发生磁盘 I/O 的,而匿名页的 Swap 换入换出这两个操作都会发生磁盘 I/O。

Linux 提供了一个 /proc/sys/vm/swappiness 选项,用来调整文件页和匿名页的回收倾向。

swappiness 的范围是 0-100,数值越大,越积极使用 Swap,也就是更倾向于回收匿名页;数值越小,越消极使用 Swap,也就是更倾向于回收文件页。

[root@xiaolin ~]# cat /proc/sys/vm/swappiness
0

一般建议 swappiness 设置为 0(默认值是 60),这样在回收内存的时候,会更倾向于文件页的回收,但是并不代表不会回收匿名页。

尽早触发 kswapd 内核线程异步回收内存

如何查看系统的直接内存回收和后台内存回收的指标?

我们可以使用 sar -B 1 命令来观察:

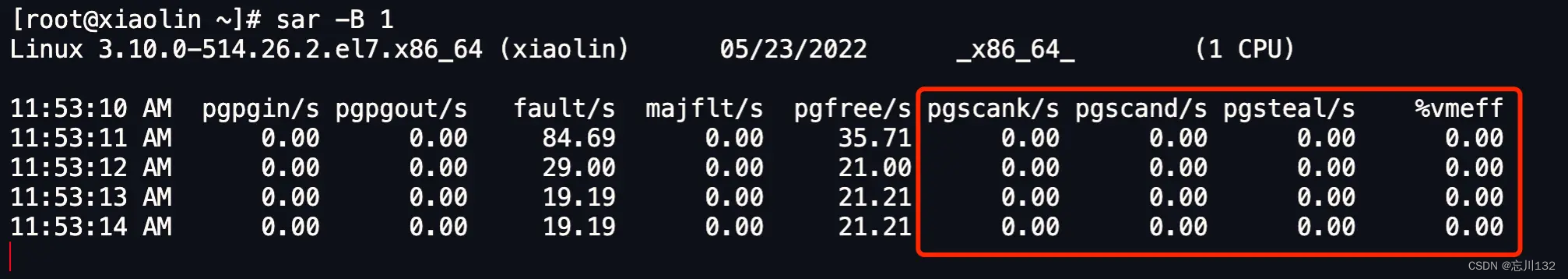

图中红色框住的就是后台内存回收和直接内存回收的指标,它们分别表示:

  • pgscank/s : kswapd(后台回收线程) 每秒扫描的 page 个数。
  • pgscand/s: 应用程序在内存申请过程中每秒直接扫描的 page 个数。
  • pgsteal/s: 扫描的 page 中每秒被回收的个数(pgscank+pgscand)。

如果系统时不时发生抖动,并且在抖动的时间段里如果通过 sar -B 观察到 pgscand 数值很大,那大概率是因为「直接内存回收」导致的。

针对这个问题,解决的办法就是,可以通过尽早的触发「后台内存回收」来避免应用程序进行直接内存回收。

什么条件下才能触发 kswapd 内核线程回收内存呢?

内核定义了三个内存阈值(watermark,也称为水位),用来衡量当前剩余内存(pages_free)是否充裕或者紧张,分别是:

  • 页最小阈值(pages_min);
  • 页低阈值(pages_low);
  • 页高阈值(pages_high);

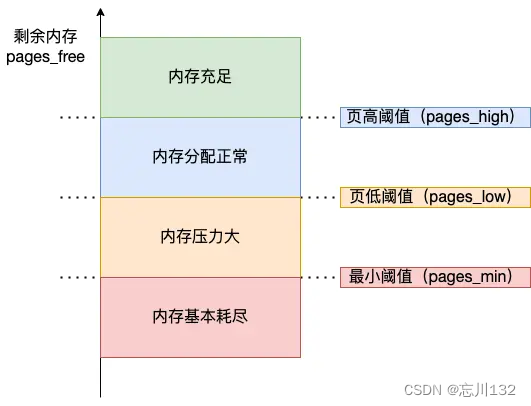

这三个内存阈值会划分为四种内存使用情况,如下图:


kswapd 会定期扫描内存的使用情况,根据剩余内存(pages_free)的情况来进行内存回收的工作。

  • 图中绿色部分:如果剩余内存(pages_free)大于 页高阈值(pages_high),说明剩余内存是充足的;

  • 图中蓝色部分:如果剩余内存(pages_free)在页高阈值(pages_high)和页低阈值(pages_low)之间,说明内存有一定压力,但还可以满足应用程序申请内存的请求;

  • 图中橙色部分:如果剩余内存(pages_free)在页低阈值(pages_low)和页最小阈值(pages_min)之间,说明内存压力比较大,剩余内存不多了。这时 kswapd0 会执行内存回收,直到剩余内存大于高阈值(pages_high)为止。虽然会触发内存回收,但是不会阻塞应用程序,因为两者关系是异步的。

  • 图中红色部分:如果剩余内存(pages_free)小于页最小阈值(pages_min),说明用户可用内存都耗尽了,此时就会触发直接内存回收,这时应用程序就会被阻塞,因为两者关系是同步的。

可以看到,当剩余内存页(pages_free)小于页低阈值(pages_low),就会触发 kswapd 进行后台回收,然后 kswapd 会一直回收到剩余内存页(pages_free)大于页高阈值(pages_high)。

也就是说 kswapd 的活动空间只有 pages_low 与 pages_min 之间的这段区域,如果剩余内存低于了 pages_min 会触发直接内存回收,高于了 pages_high 又不会唤醒 kswapd。

页低阈值(pages_low)可以通过内核选项 /proc/sys/vm/min_free_kbytes (该参数代表系统所保留空闲内存的最低限)来间接设置。

min_free_kbytes 虽然设置的是页最小阈值(pages_min),但是页高阈值(pages_high)和页低阈值(pages_low)都是根据页最小阈值(pages_min)计算生成的,它们之间的计算关系如下:

pages_min = min_free_kbytes
pages_low = pages_min*5/4
pages_high = pages_min*3/2

如果系统时不时发生抖动,并且通过 sar -B 观察到 pgscand 数值很大,那大概率是因为直接内存回收导致的,这时可以增大 min_free_kbytes 这个配置选项来及早地触发后台回收,然后继续观察 pgscand 是否会降为 0。

增大了 min_free_kbytes 配置后,这会使得系统预留过多的空闲内存,从而在一定程度上降低了应用程序可使用的内存量,这在一定程度上浪费了内存。极端情况下设置 min_free_kbytes 接近实际物理内存大小时,留给应用程序的内存就会太少而可能会频繁地导致 OOM 的发生。

所以在调整 min_free_kbytes 之前,需要先思考一下,应用程序更加关注什么,如果关注延迟那就适当地增大 min_free_kbytes,如果关注内存的使用量那就适当地调小 min_free_kbytes。

NUMA 架构下的内存回收策略

什么是 NUMA 架构?

再说 NUMA 架构前,先给大家说说 SMP 架构,这两个架构都是针对 CPU 的。

SMP 指的是一种多个 CPU 处理器共享资源的电脑硬件架构,也就是说每个 CPU 地位平等,它们共享相同的物理资源,包括总线、内存、IO、操作系统等。每个 CPU 访问内存所用时间都是相同的,因此,这种系统也被称为一致存储访问结构(UMA,Uniform Memory Access)。

随着 CPU 处理器核数的增多,多个 CPU 都通过一个总线访问内存,这样总线的带宽压力会越来越大,同时每个 CPU 可用带宽会减少,这也就是 SMP 架构的问题。

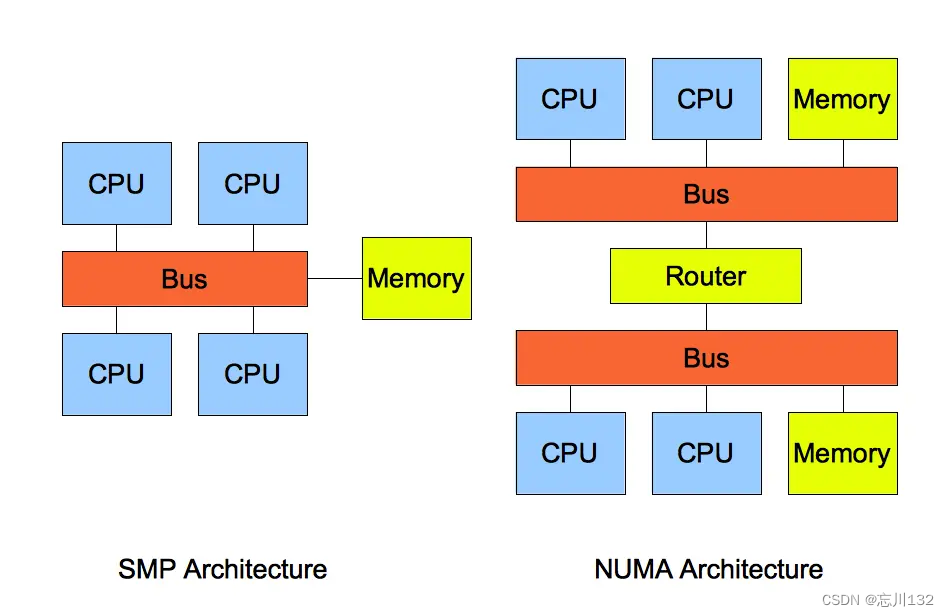

为了解决 SMP 架构的问题,就研制出了 NUMA 结构,即非一致存储访问结构(Non-uniform memory access,NUMA)。

NUMA 架构将每个 CPU 进行了分组,每一组 CPU 用 Node 来表示,一个 Node 可能包含多个 CPU 。

每个 Node 有自己独立的资源,包括内存、IO 等,每个 Node 之间可以通过互联模块总线(QPI)进行通信,所以,也就意味着每个 Node 上的 CPU 都可以访问到整个系统中的所有内存。但是,访问远端 Node 的内存比访问本地内存要耗时很多。

NUMA 架构跟回收内存有什么关系?

在 NUMA 架构下,当某个 Node 内存不足时,系统可以从其他 Node 寻找空闲内存,也可以从本地内存中回收内存。

具体选哪种模式,可以通过 /proc/sys/vm/zone_reclaim_mode 来控制。它支持以下几个选项:

  • 0 (默认值):在回收本地内存之前,在其他 Node 寻找空闲内存;
  • 1:只回收本地内存;
  • 2:只回收本地内存,在本地回收内存时,可以将文件页中的脏页写回硬盘,以回收内存。
  • 4:只回收本地内存,在本地回收内存时,可以用 swap 方式回收内存。

在使用 NUMA 架构的服务器,如果系统出现还有一半内存的时候,却发现系统频繁触发「直接内存回收」,导致了影响了系统性能,那么大概率是因为 zone_reclaim_mode 没有设置为 0 ,导致当本地内存不足的时候,只选择回收本地内存的方式,而不去使用其他 Node 的空闲内存。

虽然说访问远端 Node 的内存比访问本地内存要耗时很多,但是相比内存回收的危害而言,访问远端 Node 的内存带来的性能影响还是比较小的。因此,zone_reclaim_mode 一般建议设置为 0。

如何保护一个进程不被 OOM 杀掉呢?

在系统空闲内存不足的情况,进程申请了一个很大的内存,如果直接内存回收都无法回收出足够大的空闲内存,那么就会触发 OOM 机制,内核就会根据算法选择一个进程杀掉。

Linux 到底是根据什么标准来选择被杀的进程呢?这就要提到一个在 Linux 内核里有一个 oom_badness() 函数,它会把系统中可以被杀掉的进程扫描一遍,并对每个进程打分,得分最高的进程就会被首先杀掉。

进程得分的结果受下面这两个方面影响:

  • 第一,进程已经使用的物理内存页面数。
  • 第二,每个进程的 OOM 校准值 oom_score_adj。它是可以通过 /proc/[pid]/oom_score_adj 来配置的。我们可以在设置 -1000 到 1000 之间的任意一个数值,调整进程被 OOM Kill 的几率。

函数 oom_badness() 里的最终计算方法是这样的:

// points 代表打分的结果
// process_pages 代表进程已经使用的物理内存页面数
// oom_score_adj 代表 OOM 校准值
// totalpages 代表系统总的可用页面数
points = process_pages + oom_score_adj*totalpages/1000

用「系统总的可用页面数」乘以 「OOM 校准值 oom_score_adj」再除以 1000,最后再加上进程已经使用的物理页面数,计算出来的值越大,那么这个进程被 OOM Kill 的几率也就越大

每个进程的 oom_score_adj 默认值都为 0,所以最终得分跟进程自身消耗的内存有关,消耗的内存越大越容易被杀掉。我们可以通过调整 oom_score_adj 的数值,来改成进程的得分结果:

  • 如果你不想某个进程被首先杀掉,那你可以调整该进程的 oom_score_adj,从而改变这个进程的得分结果,降低该进程被 OOM 杀死的概率。
  • 如果你想某个进程无论如何都不能被杀掉,那你可以将 oom_score_adj 配置为 -1000。

我们最好将一些很重要的系统服务的 oom_score_adj 配置为 -1000,比如 sshd,因为这些系统服务一旦被杀掉,我们就很难再登陆进系统了。

但是,不建议将我们自己的业务程序的 oom_score_adj 设置为 -1000,因为业务程序一旦发生了内存泄漏,而它又不能被杀掉,这就会导致随着它的内存开销变大,OOM killer 不停地被唤醒,从而把其他进程一个个给杀掉。

参考资料:

  • https://time.geekbang.org/column/article/277358
  • https://time.geekbang.org/column/article/75797
  • https://www.jianshu.com/p/e40e8813842f

总结

内核在给应用程序分配物理内存的时候,如果空闲物理内存不够,那么就会进行内存回收的工作,主要有两种方式:

  • 后台内存回收:在物理内存紧张的时候,会唤醒 kswapd 内核线程来回收内存,这个回收内存的过程异步的,不会阻塞进程的执行。
  • 直接内存回收:如果后台异步回收跟不上进程内存申请的速度,就会开始直接回收,这个回收内存的过程是同步的,会阻塞进程的执行。

可被回收的内存类型有文件页和匿名页:

  • 文件页的回收:对于干净页是直接释放内存,这个操作不会影响性能,而对于脏页会先写回到磁盘再释放内存,这个操作会发生磁盘 I/O 的,这个操作是会影响系统性能的。
  • 匿名页的回收:如果开启了 Swap 机制,那么 Swap 机制会将不常访问的匿名页换出到磁盘中,下次访问时,再从磁盘换入到内存中,这个操作是会影响系统性能的。

文件页和匿名页的回收都是基于 LRU 算法,也就是优先回收不常访问的内存。回收内存的操作基本都会发生磁盘 I/O 的,如果回收内存的操作很频繁,意味着磁盘 I/O 次数会很多,这个过程势必会影响系统的性能。

针对回收内存导致的性能影响,常见的解决方式。

  • 设置 /proc/sys/vm/swappiness,调整文件页和匿名页的回收倾向,尽量倾向于回收文件页;
  • 设置 /proc/sys/vm/min_free_kbytes,调整 kswapd 内核线程异步回收内存的时机;
  • 设置 /proc/sys/vm/zone_reclaim_mode,调整 NUMA 架构下内存回收策略,建议设置为 0,这样在回收本地内存之前,会在其他 Node 寻找空闲内存,从而避免在系统还有很多空闲内存的情况下,因本地 Node 的本地内存不足,发生频繁直接内存回收导致性能下降的问题;

在经历完直接内存回收后,空闲的物理内存大小依然不够,那么就会触发 OOM 机制,OOM killer 就会根据每个进程的内存占用情况和 oom_score_adj 的值进行打分,得分最高的进程就会被首先杀掉。

我们可以通过调整进程的 /proc/[pid]/oom_score_adj 值,来降低被 OOM killer 杀掉的概率。

完!

4.4 在 4GB 物理内存的机器上,申请 8G 内存会怎么样?

看到读者在群里讨论这些面试题:


其中,第一个问题「在 4GB 物理内存的机器上,申请 8G 内存会怎么样?」存在比较大的争议,有人说会申请失败,有的人说可以申请成功。

这个问题在没有前置条件下,就说出答案就是耍流氓。这个问题要考虑三个前置条件:

  • 操作系统是 32 位的,还是 64 位的?
  • 申请完 8G 内存后会不会被使用?
  • 操作系统有没有使用 Swap 机制?

所以,我们要分场景讨论。

操作系统虚拟内存大小

应用程序通过 malloc 函数申请内存的时候,实际上申请的是虚拟内存,此时并不会分配物理内存。

当应用程序读写了这块虚拟内存,CPU 就会去访问这个虚拟内存, 这时会发现这个虚拟内存没有映射到物理内存, CPU 就会产生缺页中断,进程会从用户态切换到内核态,并将缺页中断交给内核的 Page Fault Handler (缺页中断函数)处理。

缺页中断处理函数会看是否有空闲的物理内存:

  • 如果有,就直接分配物理内存,并建立虚拟内存与物理内存之间的映射关系。
  • 如果没有空闲的物理内存,那么内核就会开始进行回收内存 (opens new window)的工作,如果回收内存工作结束后,空闲的物理内存仍然无法满足此次物理内存的申请,那么内核就会放最后的大招了触发 OOM (Out of Memory)机制。

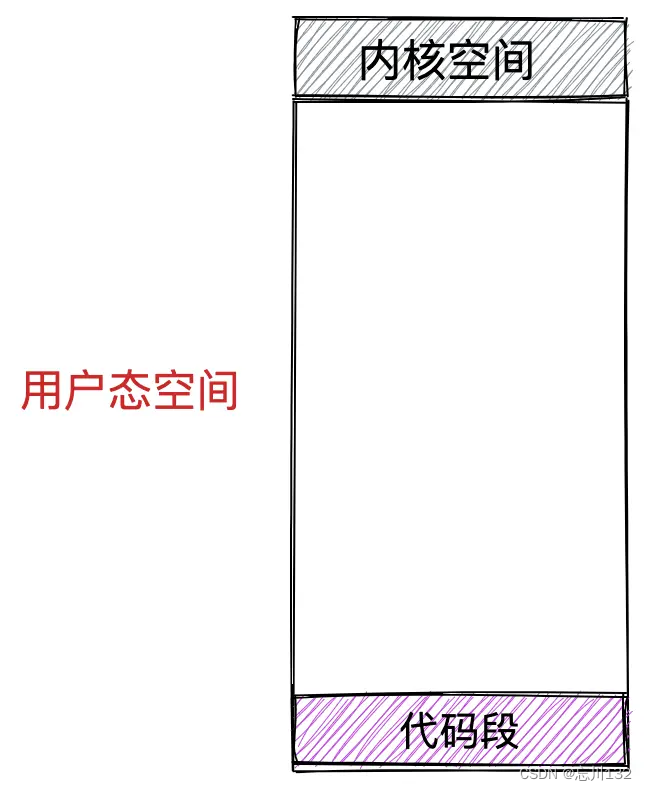

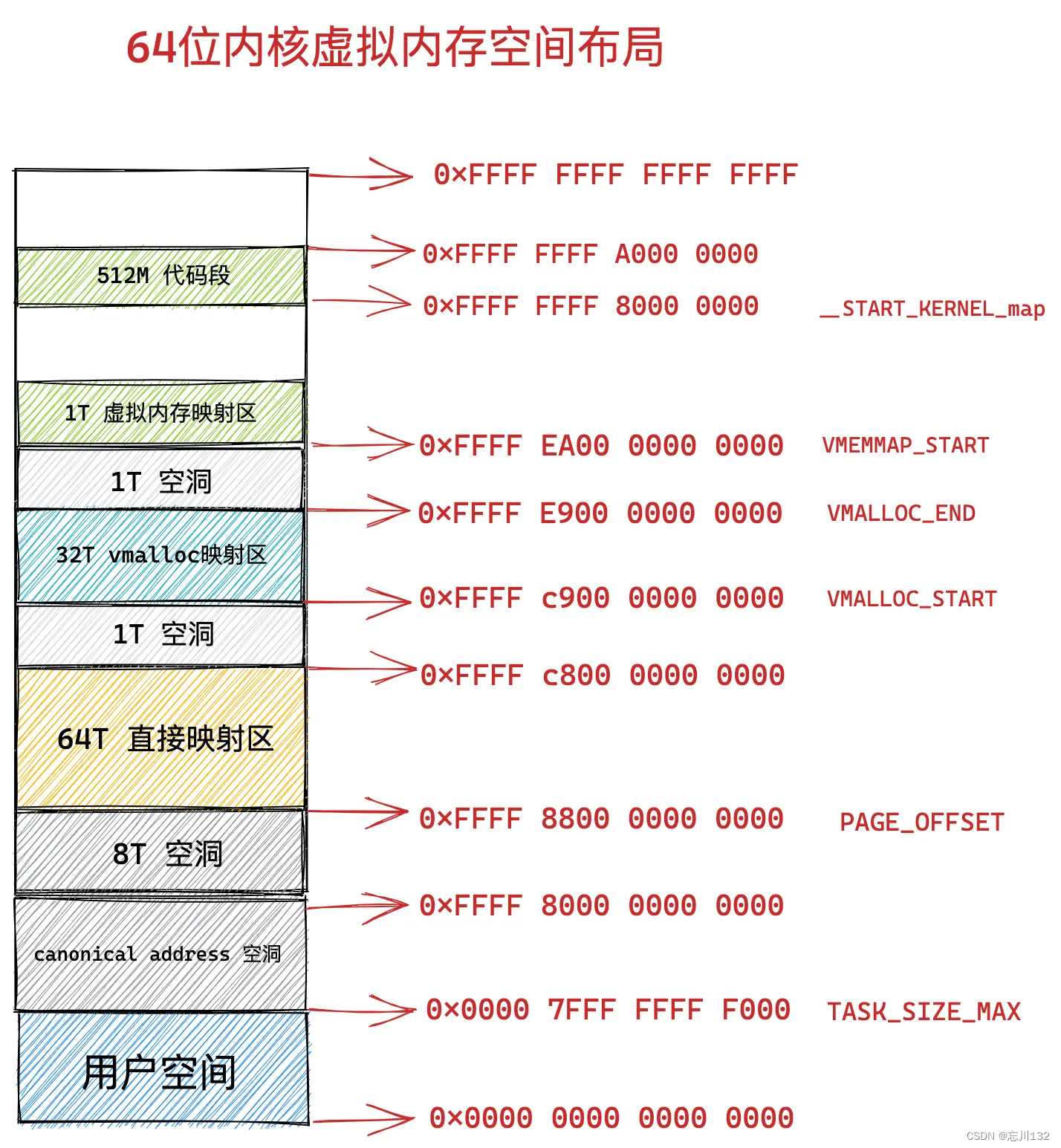

32 位操作系统和 64 位操作系统的虚拟地址空间大小是不同的,在 Linux 操作系统中,虚拟地址空间的内部又被分为内核空间和用户空间两部分,如下所示:


通过这里可以看出:

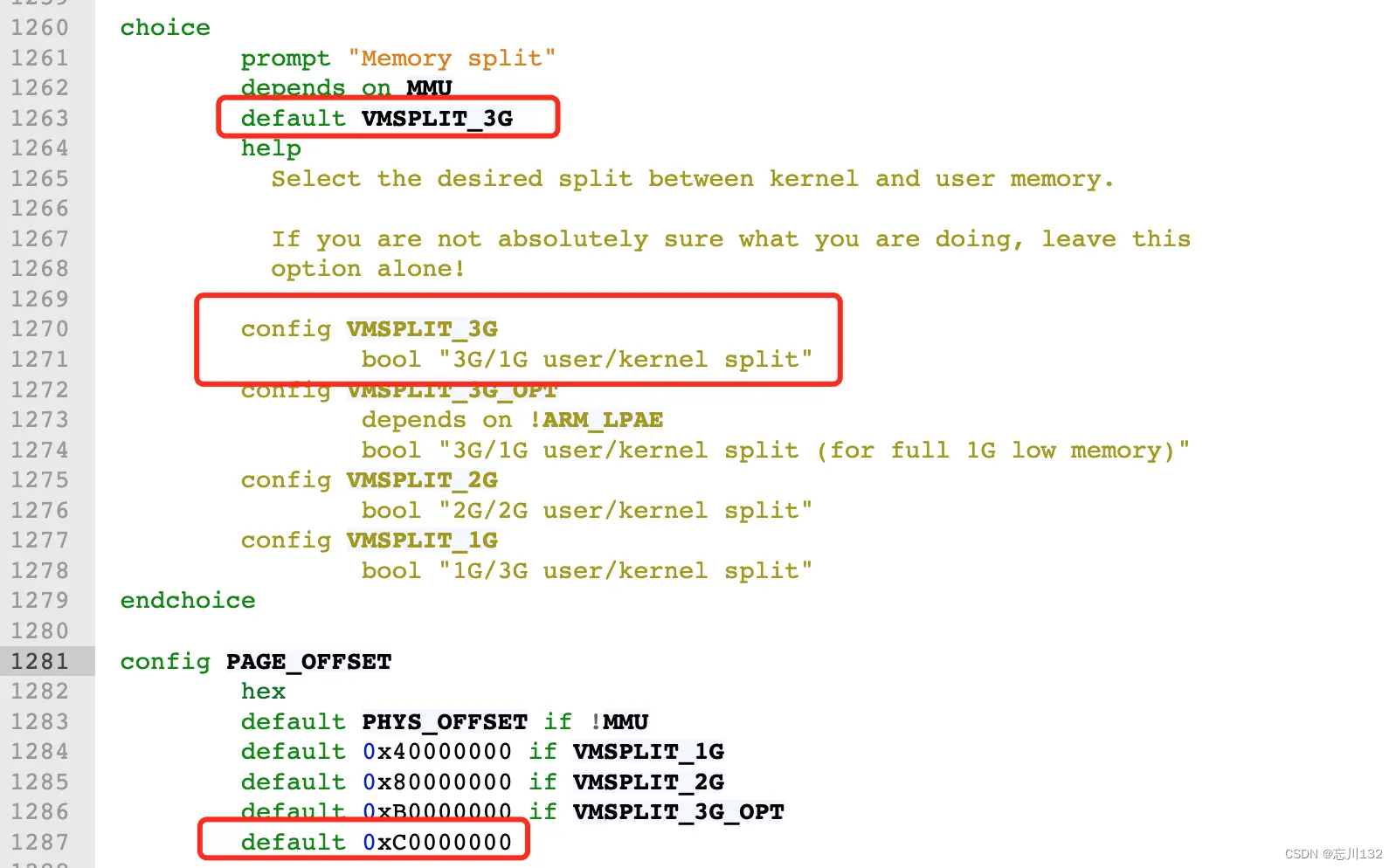

  • 32 位系统的内核空间占用 1G,位于最高处,剩下的 3G 是用户空间;
  • 64 位系统的内核空间和用户空间都是 128T,分别占据整个内存空间的最高和最低处,剩下的中间部分是未定义的。

32 位系统的场景

现在可以回答这个问题了:在 32 位操作系统、4GB 物理内存的机器上,申请 8GB 内存,会怎么样?

因为 32 位操作系统,进程最多只能申请 3 GB 大小的虚拟内存空间,所以进程申请 8GB 内存的话,在申请虚拟内存阶段就会失败(我手上没有 32 位操作系统测试,我估计失败的错误是 cannot allocate memory,也就是无法申请内存失败)。

64 位系统的场景

在 64 位操作系统、4GB 物理内存的机器上,申请 8G 内存,会怎么样?

64 位操作系统,进程可以使用 128 TB 大小的虚拟内存空间,所以进程申请 8GB 内存是没问题的,因为进程申请内存是申请虚拟内存,只要不读写这个虚拟内存,操作系统就不会分配物理内存。

我们可以简单做个测试,我的服务器是 64 位操作系统,但是物理内存只有 2 GB:

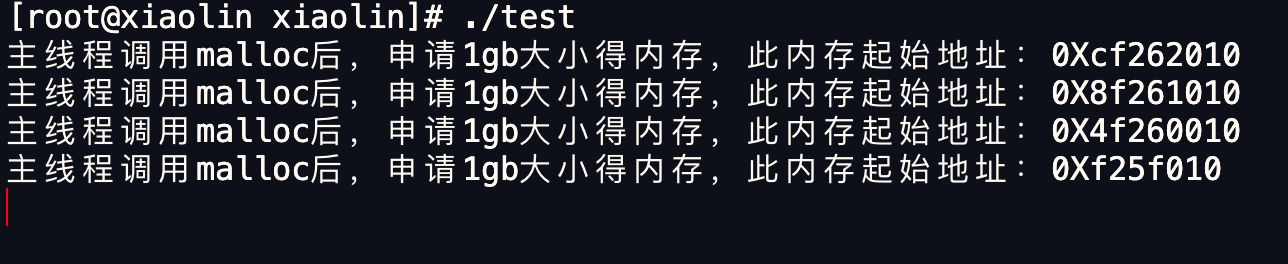

现在,我在机器上,连续申请 4 次 1 GB 内存,也就是一共申请了 4 GB 内存,注意下面代码只是单纯分配了虚拟内存,并没有使用该虚拟内存:

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <errno.h>

#define MEM_SIZE 1024 * 1024 * 1024

int main() {
    char* addr[4];
    int i = 0;
    for(i = 0; i < 4; ++i) {
        addr[i] = (char*) malloc(MEM_SIZE);
        if(!addr[i]) {
            printf("执行 malloc 失败, 错误:%s\n",strerror(errno));
		        return -1;
        }
        printf("主线程调用malloc后,申请1gb大小得内存,此内存起始地址:0X%p\n", addr[i]);
    }

    //输入任意字符后,才结束
    getchar();
    return 0;
}

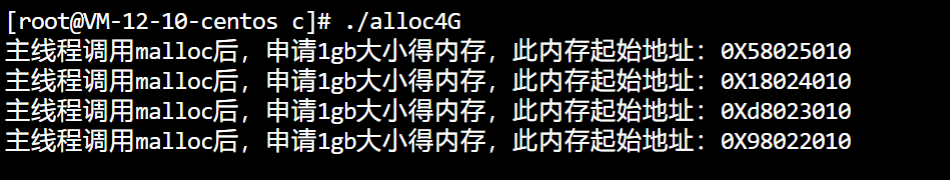

然后运行这个代码,可以看到,我的物理内存虽然只有 2GB,但是程序正常分配了 4GB 大小的虚拟内存:


我们可以通过下面这条命令查看进程(test)的虚拟内存大小:

# ps aux | grep test
USER       PID %CPU %MEM    VSZ   RSS TTY      STAT START   TIME COMMAND
root      7797  0.0  0.0 4198540  352 pts/1    S+   16:58   0:00 ./test

其中,VSZ 就代表进程使用的虚拟内存大小,RSS 代表进程使用的物理内存大小。可以看到,VSZ 大小为 4198540,也就是 4GB 的虚拟内存。

之前有读者跟我反馈,说他自己也做了这个实验,然后发现 64 位操作系统,在申请 4GB 虚拟内存的时候失败了,这是为什么呢?

失败的错误:


我当时帮他排查了下,发现跟 Linux 中的 overcommit_memory (opens new window)参数有关,可以使用 cat /proc/sys/vm/overcommit_memory 来查看这个参数,这个参数接受三个值:

  • 如果值为 0(默认值),代表:Heuristic overcommit handling,它允许overcommit,但过于明目张胆的overcommit会被拒绝,比如malloc一次性申请的内存大小就超过了系统总内存。Heuristic的意思是“试探式的”,内核利用某种算法猜测你的内存申请是否合理,大概可以理解为单次申请不能超过free memory + free swap + pagecache的大小 + SLAB中可回收的部分 ,超过了就会拒绝overcommit。
  • 如果值为 1,代表:Always overcommit. 允许overcommit,对内存申请来者不拒。
  • 如果值为 2,代表:Don’t overcommit. 禁止overcommit。

当时那位读者的 overcommit_memory 参数是默认值 0 ,所以申请失败的原因可能是内核认为我们申请的内存太大了,它认为不合理,所以 malloc() 返回了 Cannot allocate memory 错误,这里申请 4GB 虚拟内存失败的同学可以将这个 overcommit_memory 设置为1,就可以 overcommit 了。

echo 1 > /proc/sys/vm/overcommit_memory

设置完为 1 后,读者的机子就可以正常申请 4GB 虚拟内存了。


不过我的环境 overcommit_memory 是 0,在 64 系统、2 G 物理内存场景下,也是可以成功申请 4 G 内存的,我怀疑可能是不同版本的内核在 overcommit_memory 为 0 时,检测内存申请是否合理的算法可能是不同的。

总之,如果你申请大内存的时候,不想被内核检测内存申请是否合理的算法干扰的话,将 overcommit_memory 设置为 1 就行。

那么将这个 overcommit_memory 设置为 1 之后,64 位的主机就可以申请接近 128T 虚拟内存了吗?

不一定,还得看你服务器的物理内存大小。

读者的服务器物理内存是 2 GB,实验后发现,进程还没有申请到 128T 虚拟内存的时候就被杀死了。

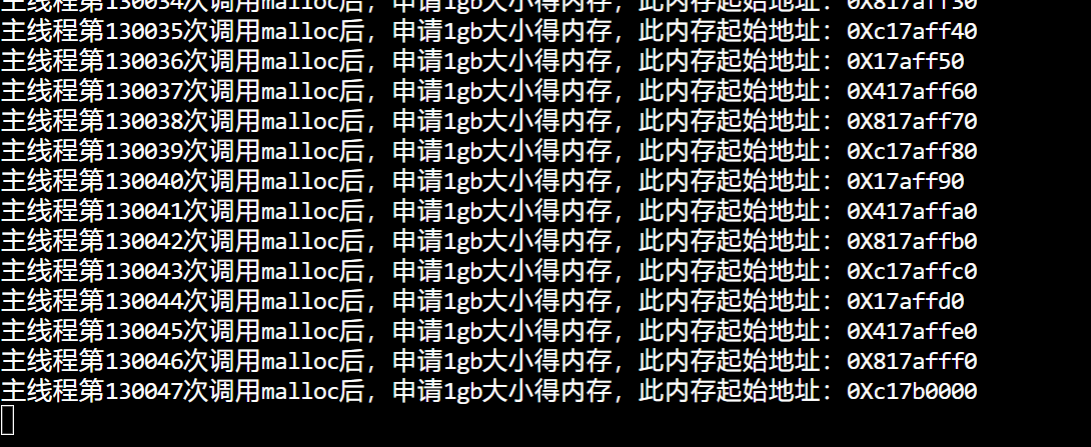

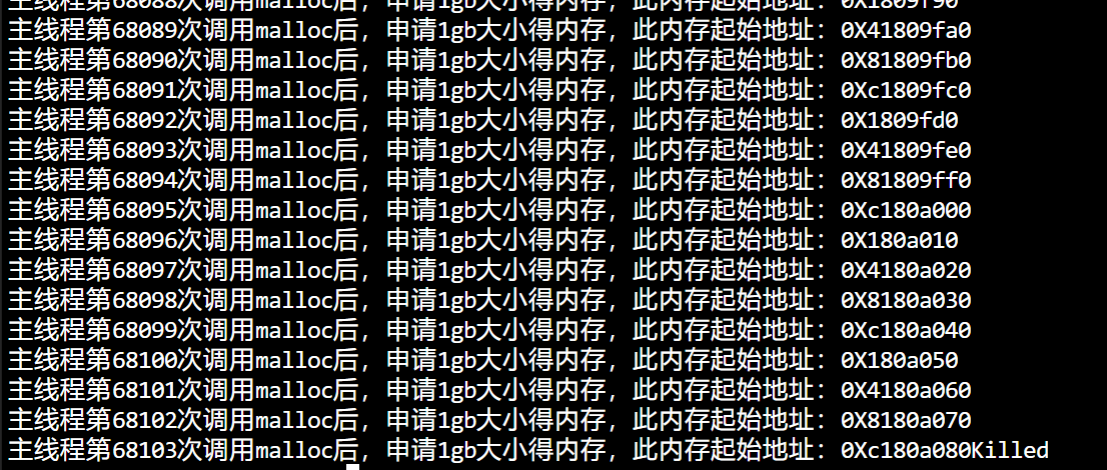

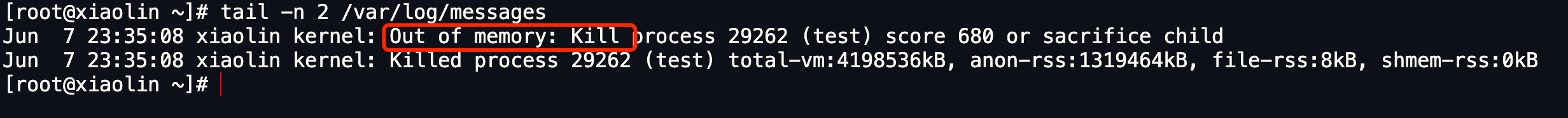

注意,这次是 killed,而不是 Cannot Allocate Memory,说明并不是内存申请有问题,而是触发 OOM 了。

但是为什么会触发 OOM 呢?

那得看你的主机的「物理内存」够不够大了,即使 malloc 申请的是虚拟内存,只要不去访问就不会映射到物理内存,但是申请虚拟内存的过程中,还是使用到了物理内存(比如内核保存虚拟内存的数据结构,也是占用物理内存的),如果你的主机是只有 2GB 的物理内存的话,大概率会触发 OOM。

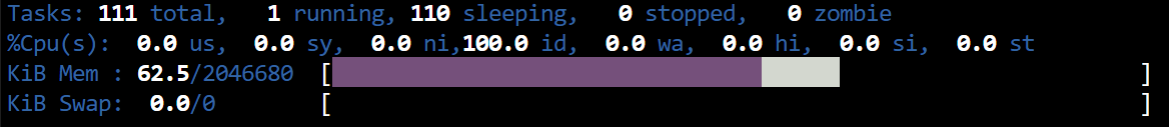

可以使用 top 命令,点击两下 m,通过进度条观察物理内存使用情况。


可以看到申请虚拟内存的过程中物理内存使用量一直在增长




直到直接内存回收之后,也无法回收出一块空间供这个进程使用,这个时候就会触发 OOM,给所有能杀死的进程打分,分数越高的进程越容易被杀死。

在这里当然是这个进程得分最高,那么操作系统就会将这个进程杀死,所以最后会出现 killed,而不是Cannot allocate memory。

那么 2GB 的物理内存的 64 位操作系统,就不能申请128T的虚拟内存了吗?

其实可以,上面的情况是还没开启 swap 的情况。

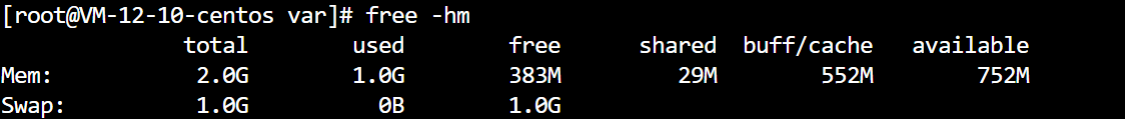

使用 swapfile 的方式开启了 1GB 的 swap 空间之后再做实验:



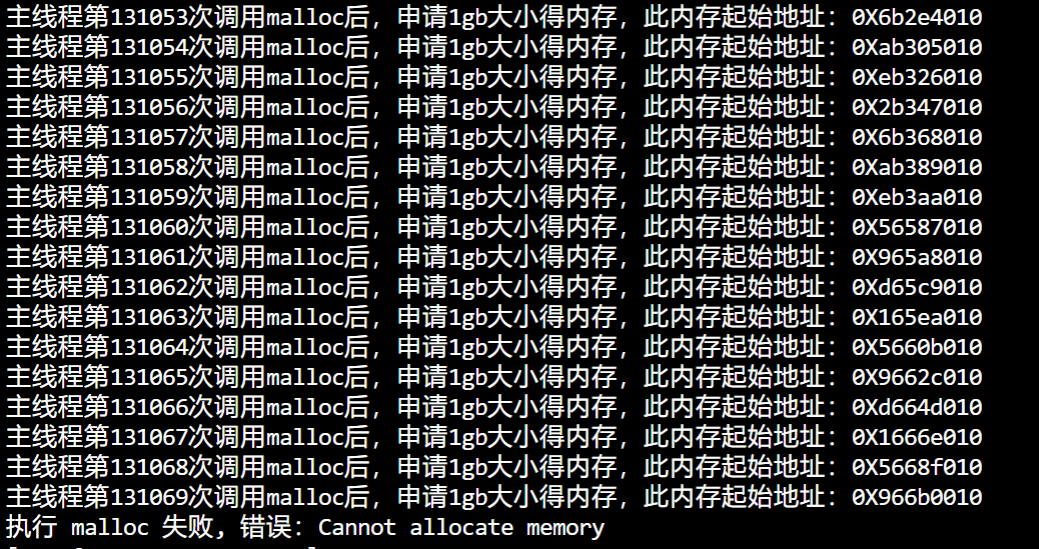

发现出现了 Cannot allocate memory,但是其实到这里已经成功了,

打开计算器计算一下,发现已经申请了 127.998T 虚拟内存了。


实际上我们是不可能申请完整个 128T 的用户空间的,因为程序运行本身也需要申请虚拟空间

申请 127T 虚拟内存试试:


发现进程没有被杀死,也没有 Cannot allocate memory,也正好是 127T 虚拟内存空间。

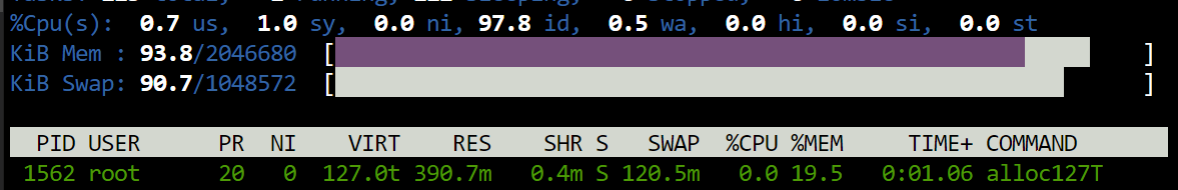

在 top 中我们可以看到这个申请了127T虚拟内存的进程。


Swap 机制的作用

前面讨论在 32 位/64 位操作系统环境下,申请的虚拟内存超过物理内存后会怎么样?

  • 在 32 位操作系统,因为进程最大只能申请 3 GB 大小的虚拟内存,所以直接申请 8G 内存,会申请失败。
  • 在 64 位操作系统,因为进程最大只能申请 128 TB 大小的虚拟内存,即使物理内存只有 4GB,申请 8G 内存也是没问题,因为申请的内存是虚拟内存。

程序申请的虚拟内存,如果没有被使用,它是不会占用物理空间的。当访问这块虚拟内存后,操作系统才会进行物理内存分配。

如果申请物理内存大小超过了空闲物理内存大小,就要看操作系统有没有开启 Swap 机制:

  • 如果没有开启 Swap 机制,程序就会直接 OOM;
  • 如果有开启 Swap 机制,程序可以正常运行。

什么是 Swap 机制?

当系统的物理内存不够用的时候,就需要将物理内存中的一部分空间释放出来,以供当前运行的程序使用。那些被释放的空间可能来自一些很长时间没有什么操作的程序,这些被释放的空间会被临时保存到磁盘,等到那些程序要运行时,再从磁盘中恢复保存的数据到内存中。

另外,当内存使用存在压力的时候,会开始触发内存回收行为,会把这些不常访问的内存先写到磁盘中,然后释放这些内存,给其他更需要的进程使用。再次访问这些内存时,重新从磁盘读入内存就可以了。

这种,将内存数据换出磁盘,又从磁盘中恢复数据到内存的过程,就是 Swap 机制负责的。

Swap 就是把一块磁盘空间或者本地文件,当成内存来使用,它包含换出和换入两个过程:

  • 换出(Swap Out) ,是把进程暂时不用的内存数据存储到磁盘中,并释放这些数据占用的内存;
  • 换入(Swap In),是在进程再次访问这些内存的时候,把它们从磁盘读到内存中来;

Swap 换入换出的过程如下图:


使用 Swap 机制优点是,应用程序实际可以使用的内存空间将远远超过系统的物理内存。由于硬盘空间的价格远比内存要低,因此这种方式无疑是经济实惠的。当然,频繁地读写硬盘,会显著降低操作系统的运行速率,这也是 Swap 的弊端。

Linux 中的 Swap 机制会在内存不足和内存闲置的场景下触发:

  • 内存不足:当系统需要的内存超过了可用的物理内存时,内核会将内存中不常使用的内存页交换到磁盘上为当前进程让出内存,保证正在执行的进程的可用性,这个内存回收的过程是强制的直接内存回收(Direct Page Reclaim)。直接内存回收是同步的过程,会阻塞当前申请内存的进程。
  • 内存闲置:应用程序在启动阶段使用的大量内存在启动后往往都不会使用,通过后台运行的守护进程(kSwapd),我们可以将这部分只使用一次的内存交换到磁盘上为其他内存的申请预留空间。kSwapd 是 Linux 负责页面置换(Page replacement)的守护进程,它也是负责交换闲置内存的主要进程,它会在空闲内存低于一定水位 (opens new window)时,回收内存页中的空闲内存保证系统中的其他进程可以尽快获得申请的内存。kSwapd 是后台进程,所以回收内存的过程是异步的,不会阻塞当前申请内存的进程。

Linux 提供了两种不同的方法启用 Swap,分别是 Swap 分区(Swap Partition)和 Swap 文件(Swapfile),开启方法可以看这个资料 (opens new window)

  • Swap 分区是硬盘上的独立区域,该区域只会用于交换分区,其他的文件不能存储在该区域上,我们可以使用 swapon -s 命令查看当前系统上的交换分区;
  • Swap 文件是文件系统中的特殊文件,它与文件系统中的其他文件也没有太多的区别;

Swap 换入换出的是什么类型的内存?

内核缓存的文件数据,因为都有对应的磁盘文件,所以在回收文件数据的时候, 直接写回到对应的文件就可以了。

但是像进程的堆、栈数据等,它们是没有实际载体,这部分内存被称为匿名页。而且这部分内存很可能还要再次被访问,所以不能直接释放内存,于是就需要有一个能保存匿名页的磁盘载体,这个载体就是 Swap 分区。

匿名页回收的方式是通过 Linux 的 Swap 机制,Swap 会把不常访问的内存先写到磁盘中,然后释放这些内存,给其他更需要的进程使用。再次访问这些内存时,重新从磁盘读入内存就可以了。

接下来,通过两个实验,看看申请的物理内存超过物理内存会怎样?

  • 实验一:没有开启 Swap 机制
  • 实验二:有开启 Swap 机制

实验一:没有开启 Swap 机制

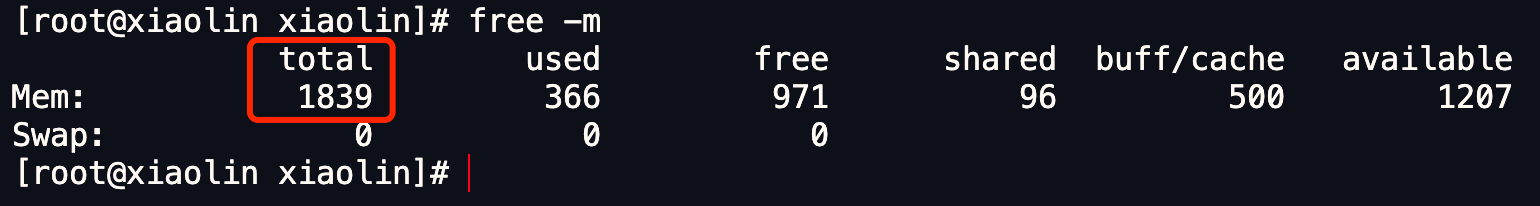

我的服务器是 64 位操作系统,但是物理内存只有 2 GB,而且没有 Swap 分区:


我们改一下前面的代码,使得在申请完 4GB 虚拟内存后,通过 memset 函数访问这个虚拟内存,看看在没有 Swap 分区的情况下,会发生什么?

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <errno.h>

#define MEM_SIZE 1024 * 1024 * 1024

int main() {
    char* addr[4];
    int i = 0;
    for(i = 0; i < 4; ++i) {
        addr[i] = (char*) malloc(MEM_SIZE);
        if(!addr[i]) {
            printf("执行 malloc 失败, 错误:%s\n",strerror(errno));
            return -1;
        }
        printf("主线程调用malloc后,申请1gb大小得内存,此内存起始地址:0X%p\n", addr[i]);
    }

    for(i = 0; i < 4; ++i) {
        printf("开始访问第 %d 块虚拟内存(每一块虚拟内存为 1 GB)\n", i + 1);
        memset(addr[i], 0, MEM_SIZE);
    }

    //输入任意字符后,才结束
    getchar();
    return 0;
}

运行结果:


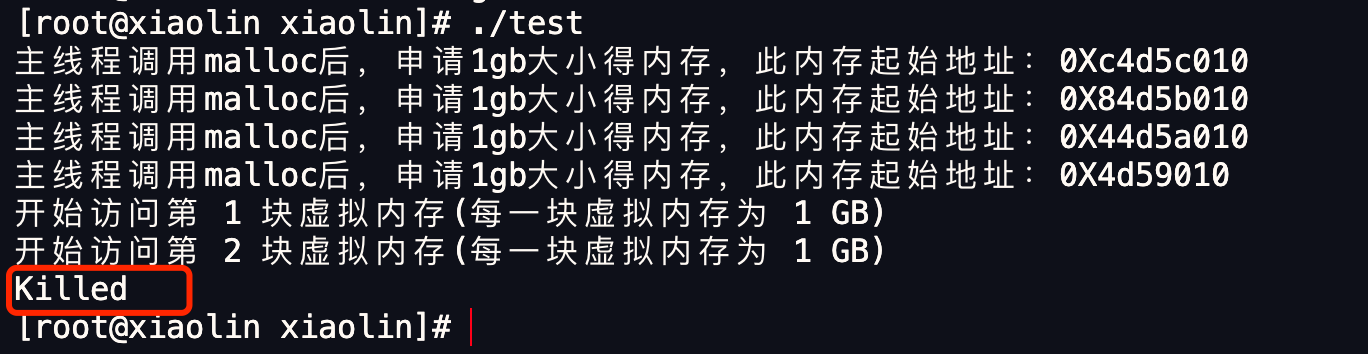

可以看到,在访问第 2 块虚拟内存(每一块虚拟内存是 1 GB)的时候,因为超过了机器的物理内存(2GB),进程(test)被操作系统杀掉了。

通过查看 message 系统日志,可以发现该进程是被操作系统 OOM killer 机制杀掉了,日志里报错了 Out of memory,也就是发生 OOM(内存溢出错误)。


什么是 OOM?

内存溢出(Out Of Memory,简称OOM)是指应用系统中存在无法回收的内存或使用的内存过多,最终使得程序运行要用到的内存大于能提供的最大内存。此时程序就运行不了,系统会提示内存溢出。

实验二:有开启 Swap 机制

我用我的 mac book pro 笔记本做测试,我的笔记本是 64 位操作系统,物理内存是 8 GB, 目前 Swap 分区大小为 1 GB(注意这个大小不是固定不变的,Swap 分区总大小是会动态变化的,当没有使用 Swap 分区时,Swap 分区总大小是 0;当使用了 Swap 分区,Swap 分区总大小会增加至 1 GB;当 Swap 分区已使用的大小超过 1 GB 时;Swap 分区总大小就会增加到至 2 GB;当 Swap 分区已使用的大小超过 2 GB 时;Swap 分区总大小就增加至 3GB,如此往复。这个估计是 macos 自己实现的,Linux 的分区则是固定大小的,Swap 分区不会根据使用情况而自动增长)。


为了方便观察磁盘 I/O 情况,我们改进一下前面的代码,分配完 32 GB虚拟内存后(笔记本物理内存是 8 GB),通过一个 while 循环频繁访问虚拟内存,代码如下:

#include <stdio.h>
#include <stdlib.h>
#include <string.h>

#define MEM_SIZE 32 * 1024 * 1024 * 1024

int main() {
    char* addr = (char*) malloc((long)MEM_SIZE);
    printf("主线程调用malloc后,目前共申请了 32gb 的虚拟内存\n");

    //循环频繁访问虚拟内存
    while(1) {
          printf("开始访问 32gb 大小的虚拟内存...\n");
          memset(addr, 0, (long)MEM_SIZE);
    }
    return 0;
}

运行结果如下:

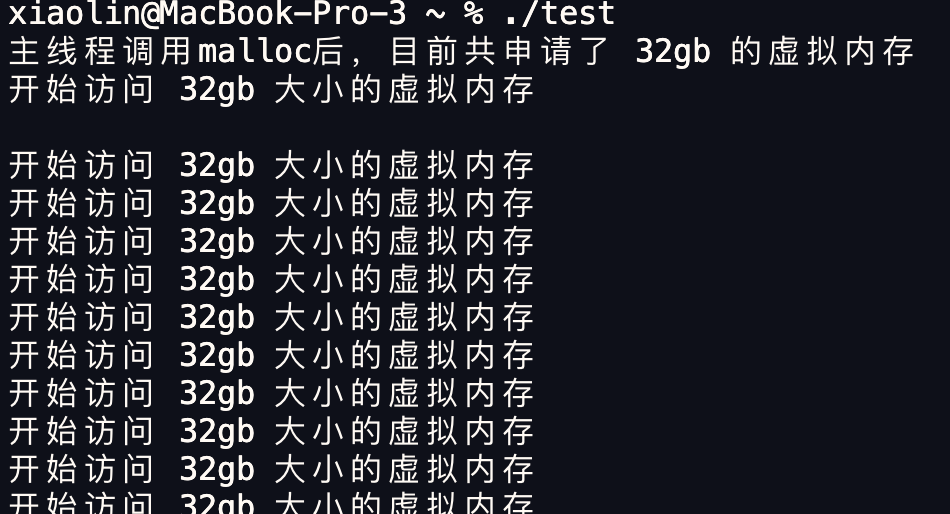

可以看到,在有 Swap 分区的情况下,即使笔记本物理内存是 8 GB,申请并使用 32 GB 内存是没问题,程序正常运行了,并没有发生 OOM。

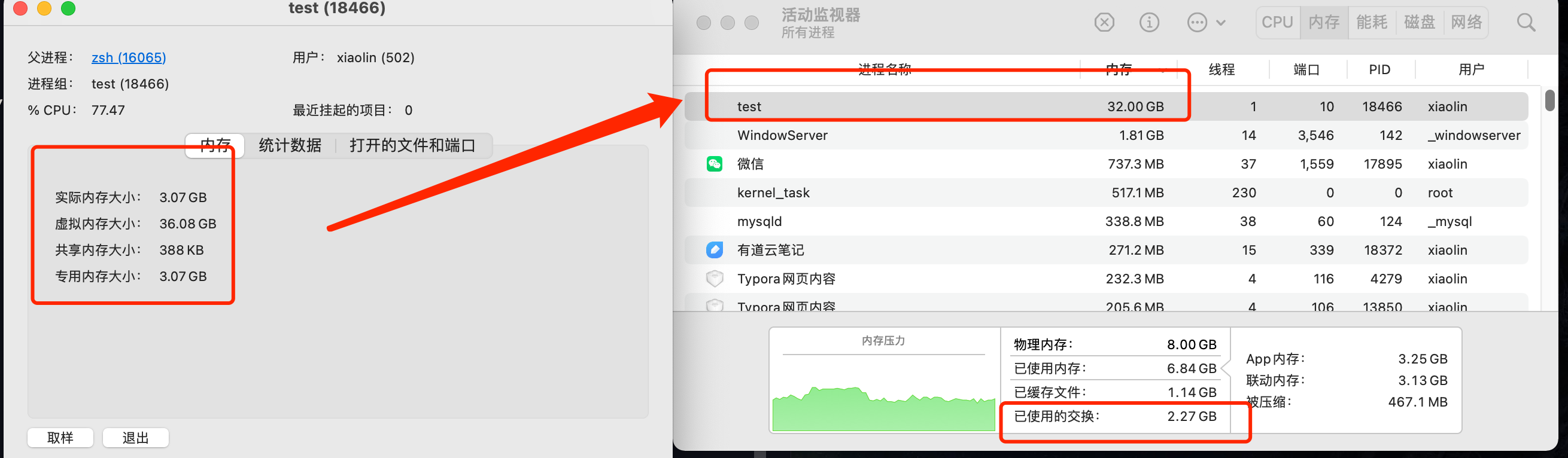

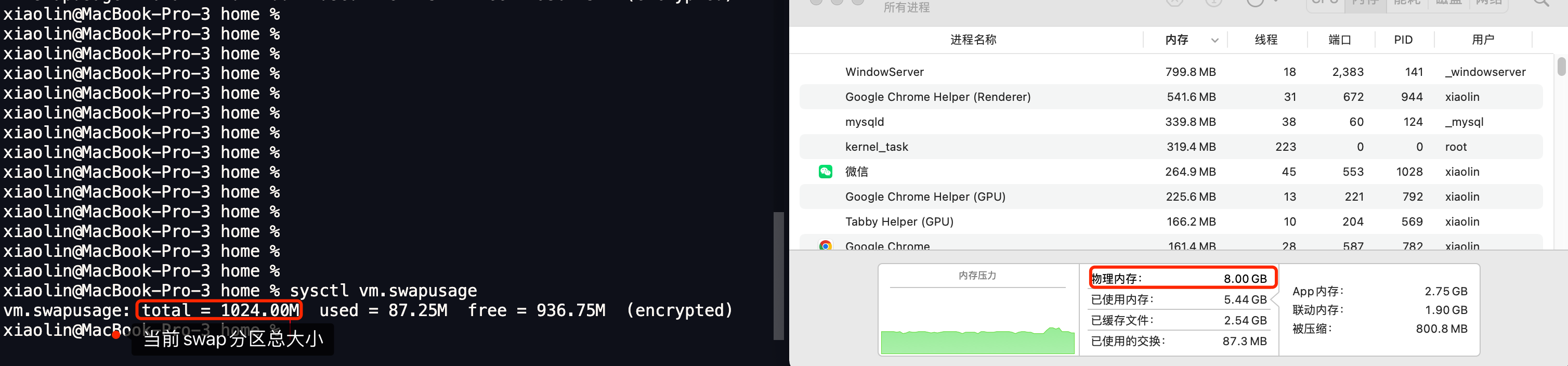

从下图可以看到,进程的内存显示 32 GB(这个不要理解为占用的物理内存,理解为已被访问的虚拟内存大小,也就是在物理内存呆过的内存大小),系统已使用的 Swap 分区达到 2.3 GB。

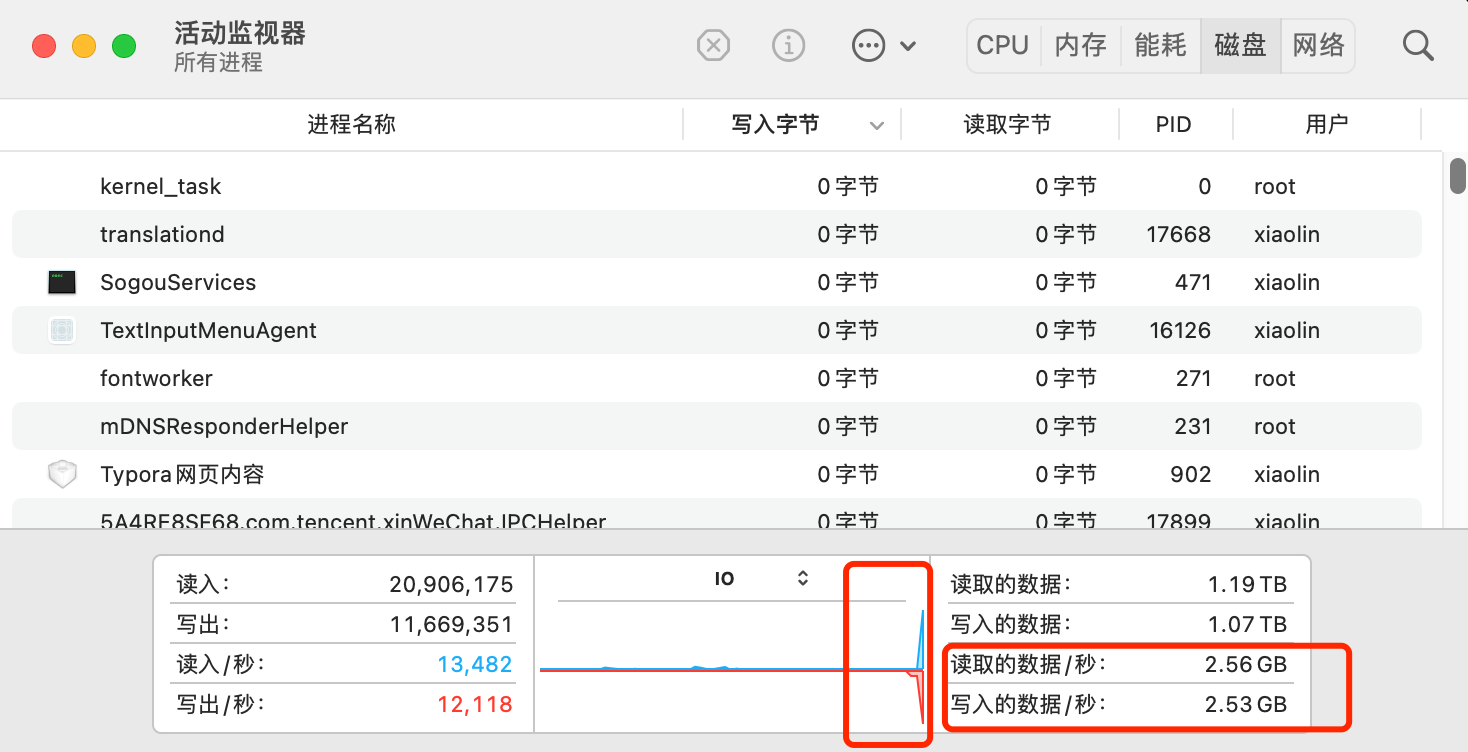

此时我的笔记本电脑的磁盘开始出现“沙沙”的声音,通过查看磁盘的 I/O 情况,可以看到磁盘 I/O 达到了一个峰值,非常高:


有了 Swap 分区,是不是意味着进程可以使用的内存是无上限的?

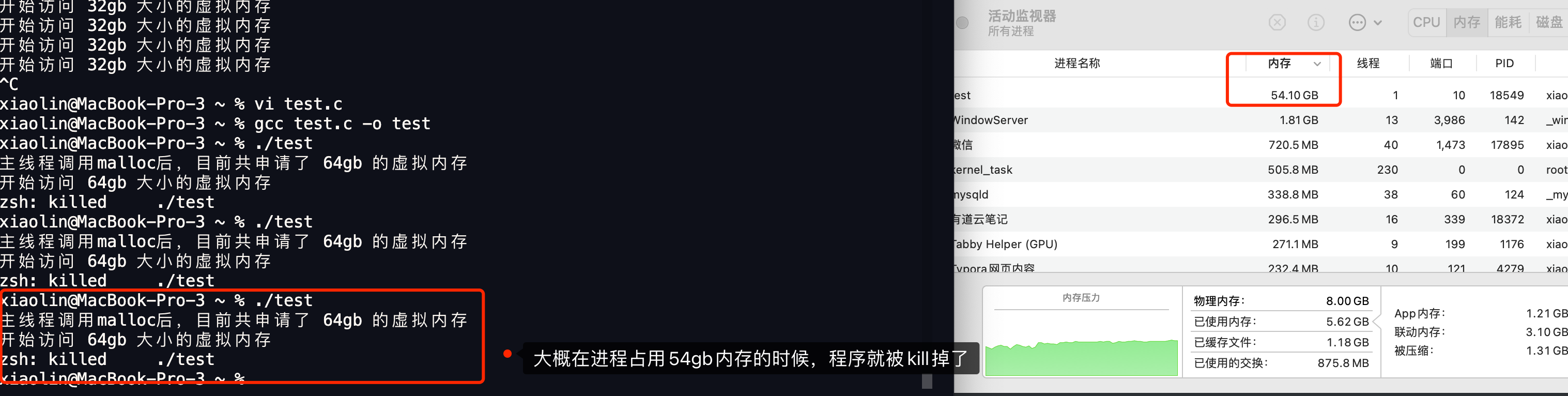

当然不是,我把上面的代码改成了申请 64GB 内存后,当进程申请完 64GB 虚拟内存后,使用到 56 GB (这个不要理解为占用的物理内存,理解为已被访问的虚拟内存大小,也就是在物理内存呆过的内存大小)的时候,进程就被系统 kill 掉了,如下图:


当系统多次尝试回收内存,还是无法满足所需使用的内存大小,进程就会被系统 kill 掉了,意味着发生了 OOM (PS:我没有在 macos 系统找到像 linux 系统里的 /var/log/message 系统日志文件,所以无法通过查看日志确认是否发生了 OOM)。

总结

至此, 验证完成了。简单总结下:

  • 在 32 位操作系统,因为进程理论上最大能申请 3 GB 大小的虚拟内存,所以直接申请 8G 内存,会申请失败。
  • 在 64位 位操作系统,因为进程理论上最大能申请 128 TB 大小的虚拟内存,即使物理内存只有 4GB,申请 8G 内存也是没问题,因为申请的内存是虚拟内存。如果这块虚拟内存被访问了,要看系统有没有 Swap 分区:
    • 如果没有 Swap 分区,因为物理空间不够,进程会被操作系统杀掉,原因是 OOM(内存溢出);
    • 如果有 Swap 分区,即使物理内存只有 4GB,程序也能正常使用 8GB 的内存,进程可以正常运行;

4.5 如何避免预读失效和缓存污染的问题?

上周群里看到有位小伙伴面试时,被问到这两个问题:


咋一看,以为是在问操作系统的问题,其实这两个题目都是在问如何改进 LRU 算法

因为传统的 LRU 算法存在这两个问题:

  • 「预读失效」导致缓存命中率下降(对应第一个题目)
  • 「缓存污染」导致缓存命中率下降(对应第二个题目)

Redis 的缓存淘汰算法则是通过实现 LFU 算法来避免「缓存污染」而导致缓存命中率下降的问题(Redis 没有预读机制)。

MySQL 和 Linux 操作系统是通过改进 LRU 算法来避免「预读失效和缓存污染」而导致缓存命中率下降的问题。

这次,就重点讲讲 MySQL 和 Linux 操作系统是如何改进 LRU 算法的?

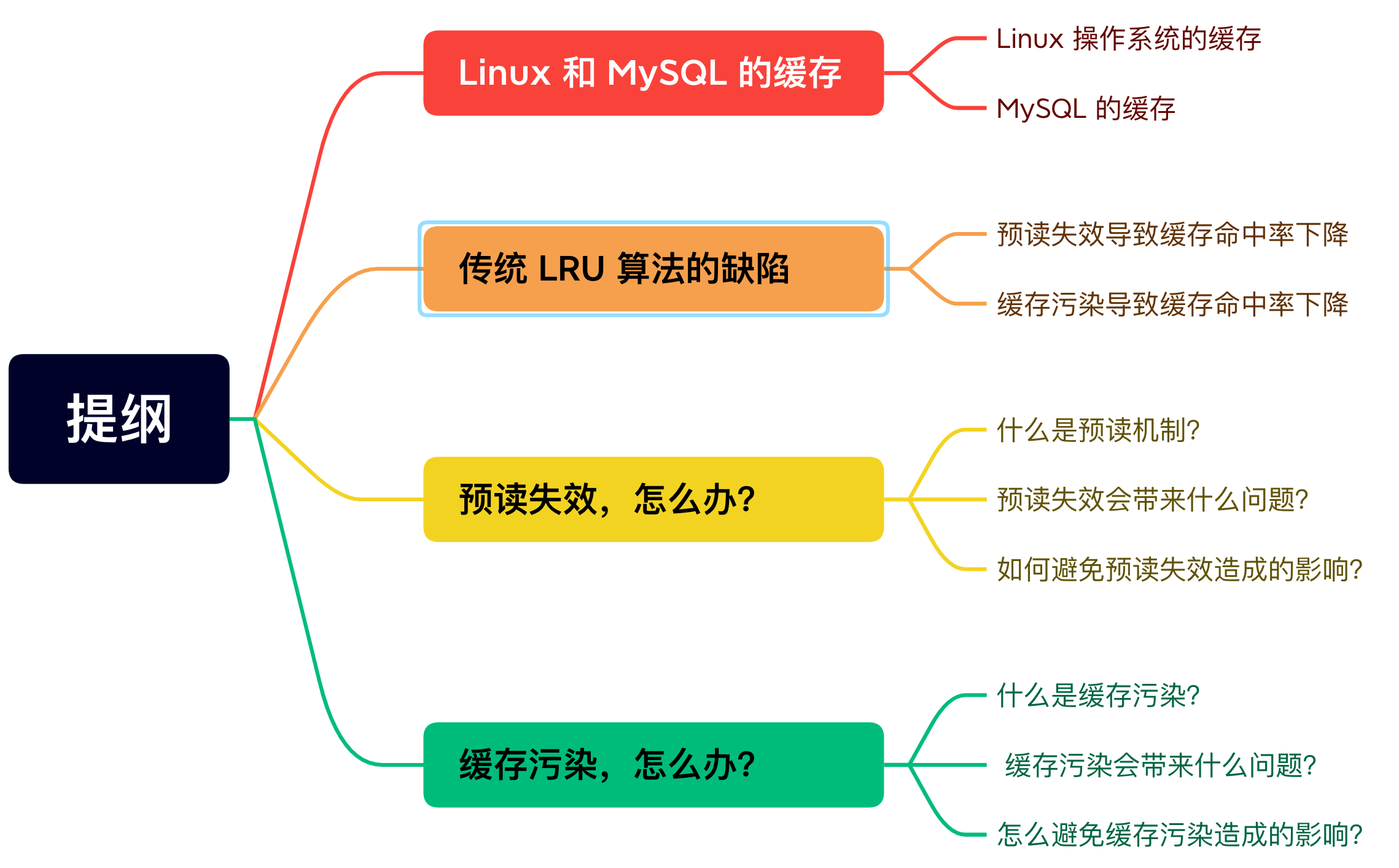

好了,开始发车,坐稳了!


Linux 和 MySQL 的缓存

Linux 操作系统的缓存

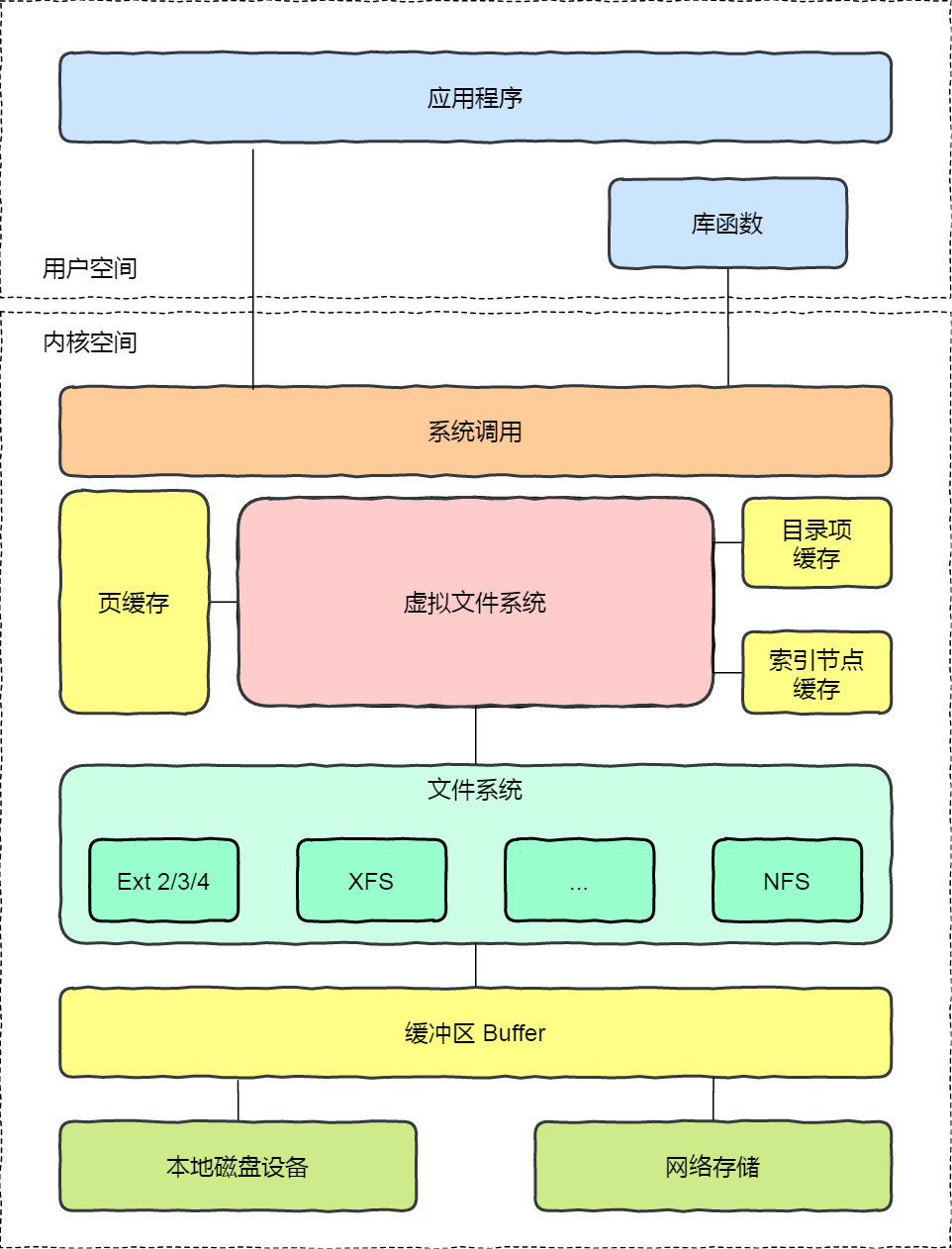

在应用程序读取文件的数据的时候,Linux 操作系统是会对读取的文件数据进行缓存的,会缓存在文件系统中的 Page Cache(如下图中的页缓存)。


Page Cache 属于内存空间里的数据,由于内存访问比磁盘访问快很多,在下一次访问相同的数据就不需要通过磁盘 I/O 了,命中缓存就直接返回数据即可。

因此,Page Cache 起到了加速访问数据的作用。

MySQL 的缓存

MySQL 的数据是存储在磁盘里的,为了提升数据库的读写性能,Innodb 存储引擎设计了一个缓冲池(Buffer Pool),Buffer Pool 属于内存空间里的数据。


有了缓冲池后:

  • 当读取数据时,如果数据存在于 Buffer Pool 中,客户端就会直接读取 Buffer Pool 中的数据,否则再去磁盘中读取。
  • 当修改数据时,首先是修改 Buffer Pool 中数据所在的页,然后将其页设置为脏页,最后由后台线程将脏页写入到磁盘。

传统 LRU 是如何管理内存数据的?

Linux 的 Page Cache 和 MySQL 的 Buffer Pool 的大小是有限的,并不能无限的缓存数据,对于一些频繁访问的数据我们希望可以一直留在内存中,而一些很少访问的数据希望可以在某些时机可以淘汰掉,从而保证内存不会因为满了而导致无法再缓存新的数据,同时还能保证常用数据留在内存中。

要实现这个,最容易想到的就是 LRU(Least recently used)算法。

LRU 算法一般是用「链表」作为数据结构来实现的,链表头部的数据是最近使用的,而链表末尾的数据是最久没被使用的。那么,当空间不够了,就淘汰最久没被使用的节点,也就是链表末尾的数据,从而腾出内存空间。

因为 Linux 的 Page Cache 和 MySQL 的 Buffer Pool 缓存的基本数据单位都是页(Page)单位,所以后续以「页」名称代替「数据」

传统的 LRU 算法的实现思路是这样的:

  • 当访问的页在内存里,就直接把该页对应的 LRU 链表节点移动到链表的头部。
  • 当访问的页不在内存里,除了要把该页放入到 LRU 链表的头部,还要淘汰 LRU 链表末尾的页。

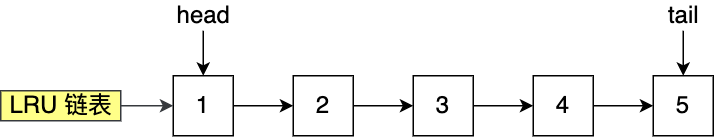

比如下图,假设 LRU 链表长度为 5,LRU 链表从左到右有编号为 1,2,3,4,5 的页。


如果访问了 3 号页,因为 3 号页已经在内存了,所以把 3 号页移动到链表头部即可,表示最近被访问了。


而如果接下来,访问了 8 号页,因为 8 号页不在内存里,且 LRU 链表长度为 5,所以必须要淘汰数据,以腾出内存空间来缓存 8 号页,于是就会淘汰末尾的 5 号页,然后再将 8 号页加入到头部。


传统的 LRU 算法并没有被 Linux 和 MySQL 使用,因为传统的 LRU 算法无法避免下面这两个问题:

  • 预读失效导致缓存命中率下降;
  • 缓存污染导致缓存命中率下降;

预读失效,怎么办?

什么是预读机制?

Linux 操作系统为基于 Page Cache 的读缓存机制提供预读机制,一个例子是:

  • 应用程序只想读取磁盘上文件 A 的 offset 为 0-3KB 范围内的数据,由于磁盘的基本读写单位为 block(4KB),于是操作系统至少会读 0-4KB 的内容,这恰好可以在一个 page 中装下。
  • 但是操作系统出于空间局部性原理(靠近当前被访问数据的数据,在未来很大概率会被访问到),会选择将磁盘块 offset [4KB,8KB)、[8KB,12KB) 以及 [12KB,16KB) 都加载到内存,于是额外在内存中申请了 3 个 page;

下图代表了操作系统的预读机制:

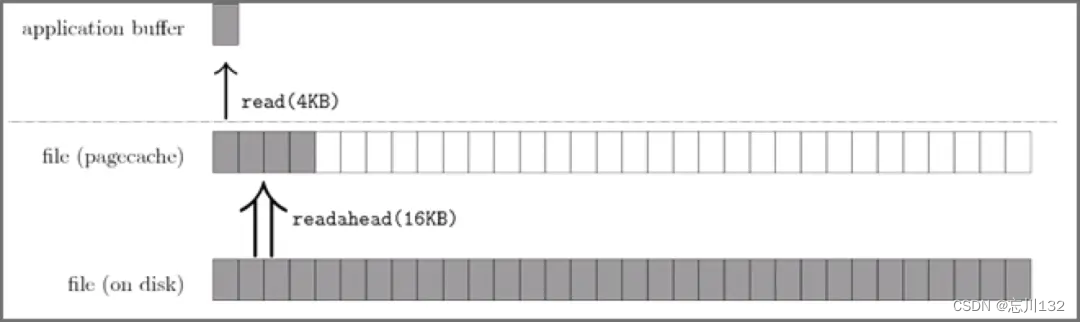

上图中,应用程序利用 read 系统调动读取 4KB 数据,实际上内核使用预读机制(ReadaHead) 机制完成了 16KB 数据的读取,也就是通过一次磁盘顺序读将多个 Page 数据装入 Page Cache。

这样下次读取 4KB 数据后面的数据的时候,就不用从磁盘读取了,直接在 Page Cache 即可命中数据。因此,预读机制带来的好处就是减少了 磁盘 I/O 次数,提高系统磁盘 I/O 吞吐量

MySQL Innodb 存储引擎的 Buffer Pool 也有类似的预读机制,MySQL 从磁盘加载页时,会提前把它相邻的页一并加载进来,目的是为了减少磁盘 IO。

预读失效会带来什么问题?

如果这些被提前加载进来的页,并没有被访问,相当于这个预读工作是白做了,这个就是预读失效

如果使用传统的 LRU 算法,就会把「预读页」放到 LRU 链表头部,而当内存空间不够的时候,还需要把末尾的页淘汰掉。

如果这些「预读页」如果一直不会被访问到,就会出现一个很奇怪的问题,不会被访问的预读页却占用了 LRU 链表前排的位置,而末尾淘汰的页,可能是热点数据,这样就大大降低了缓存命中率 。

如何避免预读失效造成的影响?

我们不能因为害怕预读失效,而将预读机制去掉,大部分情况下,空间局部性原理还是成立的。

要避免预读失效带来影响,最好就是让预读页停留在内存里的时间要尽可能的短,让真正被访问的页才移动到 LRU 链表的头部,从而保证真正被读取的热数据留在内存里的时间尽可能长

那到底怎么才能避免呢?

Linux 操作系统和 MySQL Innodb 通过改进传统 LRU 链表来避免预读失效带来的影响,具体的改进分别如下:

  • Linux 操作系统实现两个了 LRU 链表:活跃 LRU 链表(active_list)和非活跃 LRU 链表(inactive_list)
  • MySQL 的 Innodb 存储引擎是在一个 LRU 链表上划分来 2 个区域:young 区域 和 old 区域

这两个改进方式,设计思想都是类似的,都是将数据分为了冷数据和热数据,然后分别进行 LRU 算法。不再像传统的 LRU 算法那样,所有数据都只用一个 LRU 算法管理。

接下来,具体聊聊 Linux 和 MySQL 是如何避免预读失效带来的影响?

Linux 是如何避免预读失效带来的影响?

Linux 操作系统实现两个了 LRU 链表:活跃 LRU 链表(active_list)和非活跃 LRU 链表(inactive_list)

  • active list 活跃内存页链表,这里存放的是最近被访问过(活跃)的内存页;
  • inactive list 不活跃内存页链表,这里存放的是很少被访问(非活跃)的内存页;

有了这两个 LRU 链表后,预读页就只需要加入到 inactive list 区域的头部,当页被真正访问的时候,才将页插入 active list 的头部。如果预读的页一直没有被访问,就会从 inactive list 移除,这样就不会影响 active list 中的热点数据。

接下来,给大家举个例子。

假设 active list 和 inactive list 的长度为 5,目前内存中已经有如下 10 个页:

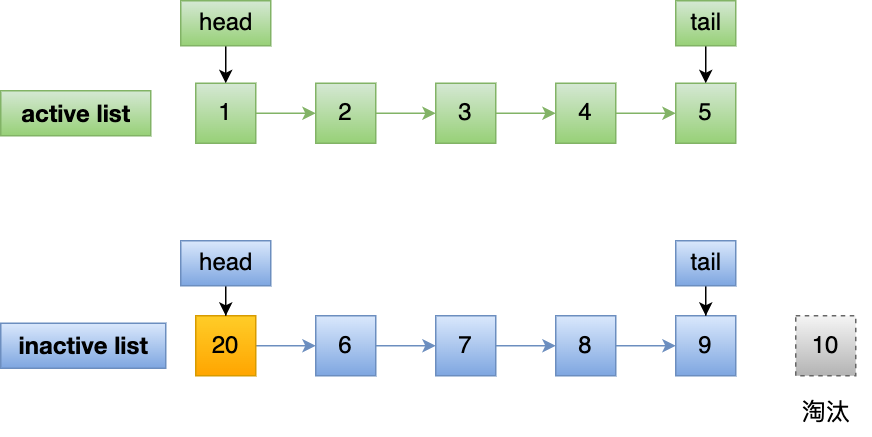

现在有个编号为 20 的页被预读了,这个页只会被插入到 inactive list 的头部,而 inactive list 末尾的页(10号)会被淘汰掉。


即使编号为 20 的预读页一直不会被访问,它也没有占用到 active list 的位置,而且还会比 active list 中的页更早被淘汰出去。

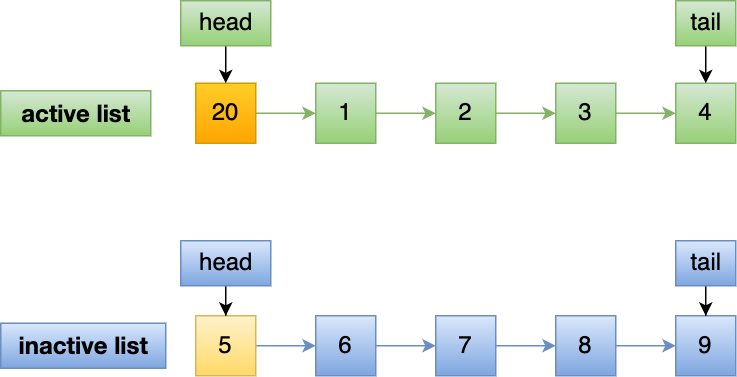

如果 20 号页被预读后,立刻被访问了,那么就会将它插入到 active list 的头部, active list 末尾的页(5号),会被降级到 inactive list ,作为 inactive list 的头部,这个过程并不会有数据被淘汰。


MySQL 是如何避免预读失效带来的影响?

MySQL 的 Innodb 存储引擎是在一个 LRU 链表上划分来 2 个区域,young 区域 和 old 区域

young 区域在 LRU 链表的前半部分,old 区域则是在后半部分,这两个区域都有各自的头和尾节点,如下图:


young 区域与 old 区域在 LRU 链表中的占比关系并不是一比一的关系,而是 63:37(默认比例)的关系。

划分这两个区域后,预读的页就只需要加入到 old 区域的头部,当页被真正访问的时候,才将页插入 young 区域的头部。如果预读的页一直没有被访问,就会从 old 区域移除,这样就不会影响 young 区域中的热点数据。

接下来,给大家举个例子。

假设有一个长度为 10 的 LRU 链表,其中 young 区域占比 70 %,old 区域占比 30 %。

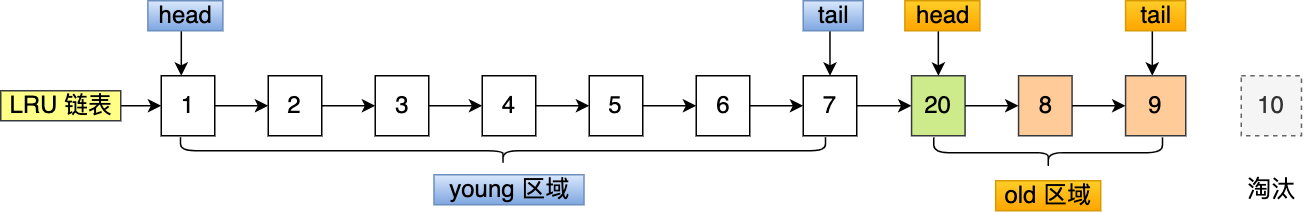

现在有个编号为 20 的页被预读了,这个页只会被插入到 old 区域头部,而 old 区域末尾的页(10号)会被淘汰掉。


如果 20 号页一直不会被访问,它也没有占用到 young 区域的位置,而且还会比 young 区域的数据更早被淘汰出去。

如果 20 号页被预读后,立刻被访问了,那么就会将它插入到 young 区域的头部,young 区域末尾的页(7号),会被挤到 old 区域,作为 old 区域的头部,这个过程并不会有页被淘汰。


缓存污染,怎么办?

什么是缓存污染?

虽然 Linux (实现两个 LRU 链表)和 MySQL (划分两个区域)通过改进传统的 LRU 数据结构,避免了预读失效带来的影响。

但是如果还是使用「只要数据被访问一次,就将数据加入到活跃 LRU 链表头部(或者 young 区域)」这种方式的话,那么还存在缓存污染的问题

当我们在批量读取数据的时候,由于数据被访问了一次,这些大量数据都会被加入到「活跃 LRU 链表」里,然后之前缓存在活跃 LRU 链表(或者 young 区域)里的热点数据全部都被淘汰了,如果这些大量的数据在很长一段时间都不会被访问的话,那么整个活跃 LRU 链表(或者 young 区域)就被污染了

缓存污染会带来什么问题?

缓存污染带来的影响就是很致命的,等这些热数据又被再次访问的时候,由于缓存未命中,就会产生大量的磁盘 I/O,系统性能就会急剧下降。

我以 MySQL 举例子,Linux 发生缓存污染的现象也是类似。

当某一个 SQL 语句扫描了大量的数据时,在 Buffer Pool 空间比较有限的情况下,可能会将 Buffer Pool 里的所有页都替换出去,导致大量热数据被淘汰了,等这些热数据又被再次访问的时候,由于缓存未命中,就会产生大量的磁盘 I/O,MySQL 性能就会急剧下降。

注意, 缓存污染并不只是查询语句查询出了大量的数据才出现的问题,即使查询出来的结果集很小,也会造成缓存污染。

比如,在一个数据量非常大的表,执行了这条语句:

select * from t_user where name like "%xiaolin%";

可能这个查询出来的结果就几条记录,但是由于这条语句会发生索引失效,所以这个查询过程是全表扫描的,接着会发生如下的过程:

  • 从磁盘读到的页加入到 LRU 链表的 old 区域头部;
  • 当从页里读取行记录时,也就是页被访问的时候,就要将该页放到 young 区域头部
  • 接下来拿行记录的 name 字段和字符串 xiaolin 进行模糊匹配,如果符合条件,就加入到结果集里;
  • 如此往复,直到扫描完表中的所有记录。

经过这一番折腾,由于这条 SQL 语句访问的页非常多,每访问一个页,都会将其加入 young 区域头部,那么原本 young 区域的热点数据都会被替换掉,导致缓存命中率下降。那些在批量扫描时,而被加入到 young 区域的页,如果在很长一段时间都不会再被访问的话,那么就污染了 young 区域。

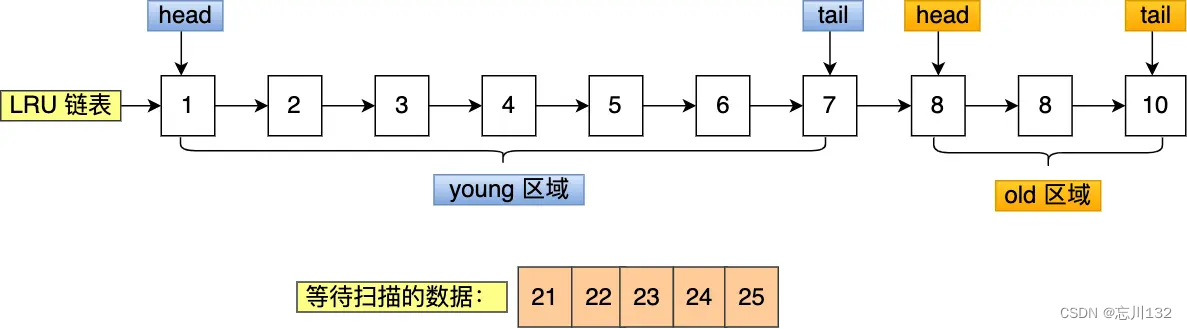

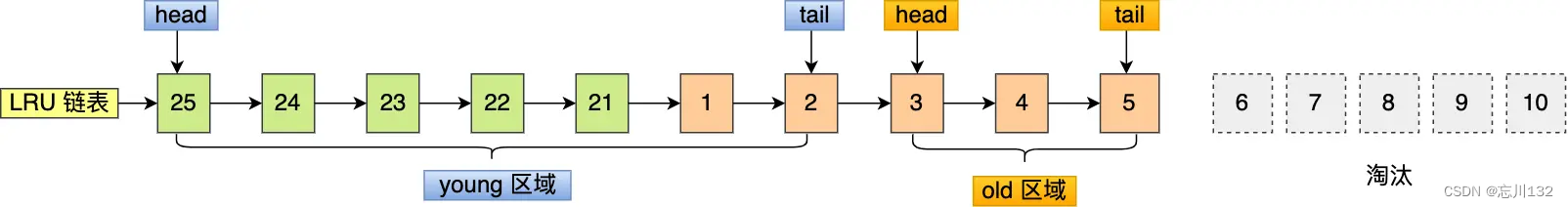

举个例子,假设需要批量扫描:21,22,23,24,25 这五个页,这些页都会被逐一访问(读取页里的记录)。


在批量访问这些页的时候,会被逐一插入到 young 区域头部。


可以看到,原本在 young 区域的 6 和 7 号页都被淘汰了,而批量扫描的页基本占满了 young 区域,如果这些页在很长一段时间都不会被访问,那么就对 young 区域造成了污染。

如果 6 和 7 号页是热点数据,那么在被淘汰后,后续有 SQL 再次读取 6 和 7 号页时,由于缓存未命中,就要从磁盘中读取了,降低了 MySQL 的性能,这就是缓存污染带来的影响。

怎么避免缓存污染造成的影响?

前面的 LRU 算法只要数据被访问一次,就将数据加入活跃 LRU 链表(或者 young 区域),这种 LRU 算法进入活跃 LRU 链表的门槛太低了!正式因为门槛太低,才导致在发生缓存污染的时候,很容就将原本在活跃 LRU 链表里的热点数据淘汰了。

所以,只要我们提高进入到活跃 LRU 链表(或者 young 区域)的门槛,就能有效地保证活跃 LRU 链表(或者 young 区域)里的热点数据不会被轻易替换掉

Linux 操作系统和 MySQL Innodb 存储引擎分别是这样提高门槛的:

  • Linux 操作系统:在内存页被访问第二次的时候,才将页从 inactive list 升级到 active list 里。
  • MySQL Innodb:在内存页被访问第二次的时候,并不会马上将该页从 old 区域升级到 young 区域,因为还要进行停留在 old 区域的时间判断
    • 如果第二次的访问时间与第一次访问的时间在 1 秒内(默认值),那么该页就不会被从 old 区域升级到 young 区域;
    • 如果第二次的访问时间与第一次访问的时间超过 1 秒,那么该页就从 old 区域升级到 young 区域;

提高了进入活跃 LRU 链表(或者 young 区域)的门槛后,就很好了避免缓存污染带来的影响。

在批量读取数据时候,如果这些大量数据只会被访问一次,那么它们就不会进入到活跃 LRU 链表(或者 young 区域),也就不会把热点数据淘汰,只会待在非活跃 LRU 链表(或者 old 区域)中,后续很快也会被淘汰。

总结

传统的 LRU 算法法无法避免下面这两个问题:

  • 预读失效导致缓存命中率下降;
  • 缓存污染导致缓存命中率下降;

为了避免「预读失效」造成的影响,Linux 和 MySQL 对传统的 LRU 链表做了改进:

  • Linux 操作系统实现两个了 LRU 链表:活跃 LRU 链表(active list)和非活跃 LRU 链表(inactive list)
  • MySQL Innodb 存储引擎是在一个 LRU 链表上划分来 2 个区域:young 区域 和 old 区域

但是如果还是使用「只要数据被访问一次,就将数据加入到活跃 LRU 链表头部(或者 young 区域)」这种方式的话,那么还存在缓存污染的问题

为了避免「缓存污染」造成的影响,Linux 操作系统和 MySQL Innodb 存储引擎分别提高了升级为热点数据的门槛:

  • Linux 操作系统:在内存页被访问第二次的时候,才将页从 inactive list 升级到 active list 里。
  • MySQL Innodb:在内存页被访问第二次的时候,并不会马上将该页从 old 区域升级到 young 区域,因为还要进行停留在 old 区域的时间判断
    • 如果第二次的访问时间与第一次访问的时间在 1 秒内(默认值),那么该页就不会被从 old 区域升级到 young 区域;
    • 如果第二次的访问时间与第一次访问的时间超过 1 秒,那么该页就从 old 区域升级到 young 区域;

通过提高了进入 active list (或者 young 区域)的门槛后,就很好了避免缓存污染带来的影响。

完!

4.6 深入理解 Linux 虚拟内存管理

作者:公众号@bin的技术小屋

来源:3.5 万字 + 60 张图 |一步一图带你深入理解 Linux 虚拟内存管理(opens new window)

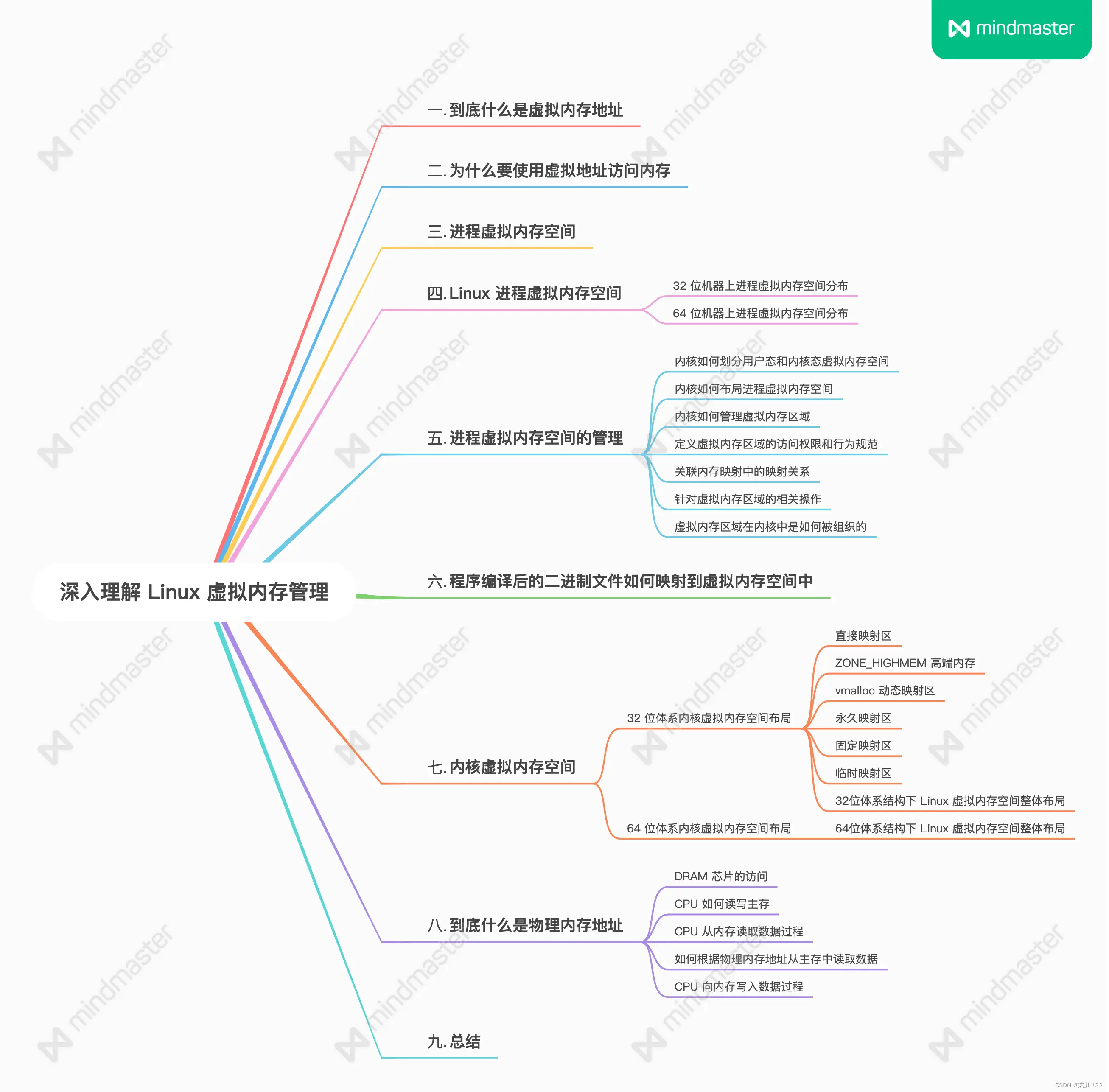

这一篇会比较硬核,是比较全面的一篇 Linux 虚拟内存管理的文章,文章多达 3.5 万字 + 60 张图,耐心读下去,肯定对 Linux 虚拟内存管理有很深刻的理解!

开车!


内存管理子系统可谓是 Linux 内核众多子系统中最为复杂最为庞大的一个,其中包含了众多繁杂的概念和原理,通过内存管理这条主线我们把可以把操作系统的众多核心系统给拎出来,比如:进程管理子系统,网络子系统,文件子系统等。

由于内存管理子系统过于复杂庞大,其中涉及到的众多繁杂的概念又是一环套一环,层层递进。如何把这些繁杂的概念具有层次感地,并且清晰地,给大家梳理呈现出来真是一件比较有难度的事情,因此关于这个问题,我在动笔写这个内存管理源码解析系列之前也是思考了很久。

万事开头难,那么到底什么内容适合作为这个系列的开篇呢 ?我还是觉得从大家日常开发工作中接触最多最为熟悉的部分开始比较好,比如:在我们日常开发中创建的类,调用的函数,在函数中定义的局部变量以及 new 出来的数据容器(Map,List,Set .....等)都需要存储在物理内存中的某个角落。

而我们在程序中编写业务逻辑代码的时候,往往需要引用这些创建出来的数据结构,并通过这些引用对相关数据结构进行业务处理。

当程序运行起来之后就变成了进程,而这些业务数据结构的引用在进程的视角里全都都是虚拟内存地址,因为进程无论是在用户态还是在内核态能够看到的都是虚拟内存空间,物理内存空间被操作系统所屏蔽进程是看不到的。

进程通过虚拟内存地址访问这些数据结构的时候,虚拟内存地址会在内存管理子系统中被转换成物理内存地址,通过物理内存地址就可以访问到真正存储这些数据结构的物理内存了。随后就可以对这块物理内存进行各种业务操作,从而完成业务逻辑。

  • 那么到底什么是虚拟内存地址 ?

  • Linux 内核为啥要引入虚拟内存而不直接使用物理内存 ?

  • 虚拟内存空间到底长啥样?

  • 内核如何管理虚拟内存?

  • 什么又是物理内存地址 ?如何访问物理内存?

本文我就来为大家详细一一解答上述几个问题,让我们马上开始吧~~~~


1. 到底什么是虚拟内存地址

首先人们提出地址这个概念的目的就是用来方便定位现实世界中某一个具体事物的真实地理位置,它是一种用于定位的概念模型。

举一个生活中的例子,比如大家在日常生活中给亲朋好友邮寄一些本地特产时,都会填写收件人地址以及寄件人地址。以及在日常网上购物时,都会在相应电商 APP 中填写自己的收货地址。


随后快递小哥就会根据我们填写的收货地址找到我们的真实住所,将我们网购的商品送达到我们的手里。

收货地址是用来定位我们在现实世界中真实住所地理位置的,而现实世界中我们所在的城市,街道,小区,房屋都是一砖一瓦,一草一木真实存在的。但收货地址这个概念模型在现实世界中并不真实存在,它只是人们提出的一个虚拟概念,通过收货地址这个虚拟概念将它和现实世界真实存在的城市,小区,街道的地理位置一一映射起来,这样我们就可以通过这个虚拟概念来找到现实世界中的具体地理位置。

综上所述,收货地址是一个虚拟地址,它是人为定义的,而我们的城市,小区,街道是真实存在的,他们的地理位置就是物理地址。


比如现在的广东省深圳市在过去叫宝安县,河北省的石家庄过去叫常山,安徽省的合肥过去叫泸州。不管是常山也好,石家庄也好,又或是合肥也好,泸州也罢,这些都是人为定义的名字而已,但是地方还是那个地方,它所在的地理位置是不变的。也就说虚拟地址可以人为的变来变去,但是物理地址永远是不变的。

现在让我们把视角在切换到计算机的世界,在计算机的世界里内存地址用来定义数据在内存中的存储位置的,内存地址也分为虚拟地址和物理地址。而虚拟地址也是人为设计的一个概念,类比我们现实世界中的收货地址,而物理地址则是数据在物理内存中的真实存储位置,类比现实世界中的城市,街道,小区的真实地理位置。

说了这么多,那么到底虚拟内存地址长什么样子呢?

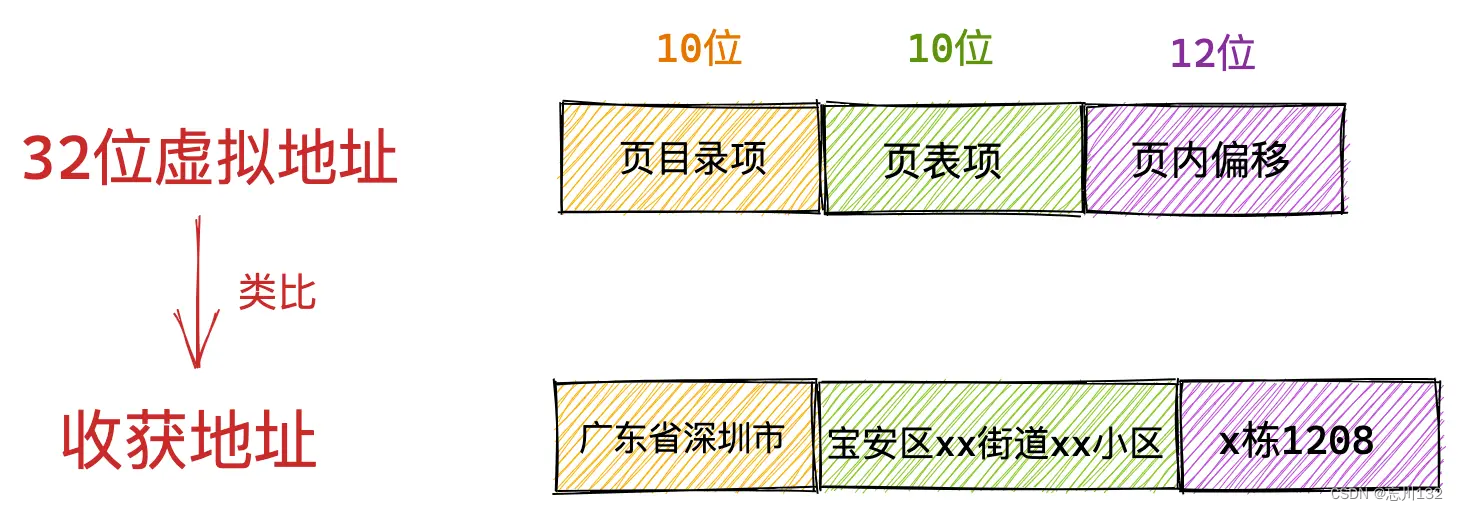

我们还是以日常生活中的收货地址为例做出类比,我们都很熟悉收货地址的格式:xx省xx市xx区xx街道xx小区xx室,它是按照地区层次递进的。同样,在计算机世界中的虚拟内存地址也有这样的递进关系。

这里我们以 Intel Core i7 处理器为例,64 位虚拟地址的格式为:全局页目录项(9位)+ 上层页目录项(9位)+ 中间页目录项(9位)+ 页表项(9位)+ 页内偏移(12位)。共 48 位组成的虚拟内存地址。


虚拟内存地址中的全局页目录项就类比我们日常生活中收获地址里的省,上层页目录项就类比市,中间层页目录项类比区县,页表项类比街道小区,页内偏移类比我们所在的楼栋和几层几号。

这里大家只需要大体明白虚拟内存地址到底长什么样子,它的格式是什么,能够和日常生活中的收货地址对比理解起来就可以了,至于页目录项,页表项以及页内偏移这些计算机世界中的概念,大家暂时先不用管,后续文章中我会慢慢给大家解释清楚。

32 位虚拟地址的格式为:页目录项(10位)+ 页表项(10位) + 页内偏移(12位)。共 32 位组成的虚拟内存地址。


进程虚拟内存空间中的每一个字节都有与其对应的虚拟内存地址,一个虚拟内存地址表示进程虚拟内存空间中的一个特定的字节。

2. 为什么要使用虚拟地址访问内存

经过第一小节的介绍,我们现在明白了计算机世界中的虚拟内存地址的含义及其展现形式。那么大家可能会问了,既然物理内存地址可以直接定位到数据在内存中的存储位置,那为什么我们不直接使用物理内存地址去访问内存而是选择用虚拟内存地址去访问内存呢?

在回答大家的这个疑问之前,让我们先来看下,如果在程序中直接使用物理内存地址会发生什么情况?

假设现在没有虚拟内存地址,我们在程序中对内存的操作全都都是使用物理内存地址,在这种情况下,程序员就需要精确的知道每一个变量在内存中的具体位置,我们需要手动对物理内存进行布局,明确哪些数据存储在内存的哪些位置,除此之外我们还需要考虑为每个进程究竟要分配多少内存?内存紧张的时候该怎么办?如何避免进程与进程之间的地址冲突?等等一系列复杂且琐碎的细节。

如果我们在单进程系统中比如嵌入式设备上开发应用程序,系统中只有一个进程,这单个进程独享所有的物理资源包括内存资源。在这种情况下,上述提到的这些直接使用物理内存的问题可能还好处理一些,但是仍然具有很高的开发门槛。

然而在现代操作系统中往往支持多个进程,需要处理多进程之间的协同问题,在多进程系统中直接使用物理内存地址操作内存所带来的上述问题就变得非常复杂了。

这里我为大家举一个简单的例子来说明在多进程系统中直接使用物理内存地址的复杂性。

比如我们现在有这样一个简单的 Java 程序。

    public static void main(String[] args) throws Exception {

        string i = args[0];
        ..........
    }

在程序代码相同的情况下,我们用这份代码同时启动三个 JVM 进程,我们暂时将进程依次命名为 a , b , c 。

这三个进程用到的代码是一样的,都是我们提前写好的,可以被多次运行。由于我们是直接操作物理内存地址,假设变量 i 保存在 0x354 这个物理地址上。这三个进程运行起来之后,同时操作这个 0x354 物理地址,这样这个变量 i 的值不就混乱了吗? 三个进程就会出现变量的地址冲突。


所以在直接操作物理内存的情况下,我们需要知道每一个变量的位置都被安排在了哪里,而且还要注意和多个进程同时运行的时候,不能共用同一个地址,否则就会造成地址冲突。

现实中一个程序会有很多的变量和函数,这样一来我们给它们都需要计算一个合理的位置,还不能与其他进程冲突,这就很复杂了。

那么我们该如何解决这个问题呢?程序的局部性原理再一次救了我们~~

程序局部性原理表现为:时间局部性和空间局部性。时间局部性是指如果程序中的某条指令一旦执行,则不久之后该指令可能再次被执行;如果某块数据被访问,则不久之后该数据可能再次被访问。空间局部性是指一旦程序访问了某个存储单元,则不久之后,其附近的存储单元也将被访问。

从程序局部性原理的描述中我们可以得出这样一个结论:进程在运行之后,对于内存的访问不会一下子就要访问全部的内存,相反进程对于内存的访问会表现出明显的倾向性,更加倾向于访问最近访问过的数据以及热点数据附近的数据。

根据这个结论我们就清楚了,无论一个进程实际可以占用的内存资源有多大,根据程序局部性原理,在某一段时间内,进程真正需要的物理内存其实是很少的一部分,我们只需要为每个进程分配很少的物理内存就可以保证进程的正常执行运转。

而虚拟内存的引入正是要解决上述的问题,虚拟内存引入之后,进程的视角就会变得非常开阔,每个进程都拥有自己独立的虚拟地址空间,进程与进程之间的虚拟内存地址空间是相互隔离,互不干扰的。每个进程都认为自己独占所有内存空间,自己想干什么就干什么。


系统上还运行了哪些进程和我没有任何关系。这样一来我们就可以将多进程之间协同的相关复杂细节统统交给内核中的内存管理模块来处理,极大地解放了程序员的心智负担。这一切都是因为虚拟内存能够提供内存地址空间的隔离,极大地扩展了可用空间。


这样进程就以为自己独占了整个内存空间资源,给进程产生了所有内存资源都属于它自己的幻觉,这其实是 CPU 和操作系统使用的一个障眼法罢了,任何一个虚拟内存里所存储的数据,本质上还是保存在真实的物理内存里的。只不过内核帮我们做了虚拟内存到物理内存的这一层映射,将不同进程的虚拟地址和不同内存的物理地址映射起来。

当 CPU 访问进程的虚拟地址时,经过地址翻译硬件将虚拟地址转换成不同的物理地址,这样不同的进程运行的时候,虽然操作的是同一虚拟地址,但其实背后写入的是不同的物理地址,这样就不会冲突了。

3. 进程虚拟内存空间

上小节中,我们介绍了为了防止多进程运行时造成的内存地址冲突,内核引入了虚拟内存地址,为每个进程提供了一个独立的虚拟内存空间,使得进程以为自己独占全部内存资源。

那么这个进程独占的虚拟内存空间到底是什么样子呢?在本小节中,我就为大家揭开这层神秘的面纱~~~

在本小节内容开始之前,我们先想象一下,如果我们是内核的设计人员,我们该从哪些方面来规划进程的虚拟内存空间呢?

本小节我们只讨论进程用户态虚拟内存空间的布局,我们先把内核态的虚拟内存空间当做一个黑盒来看待,在后面的小节中我再来详细介绍内核态相关内容。

首先我们会想到的是一个进程运行起来是为了执行我们交代给进程的工作,执行这些工作的步骤我们通过程序代码事先编写好,然后编译成二进制文件存放在磁盘中,CPU 会执行二进制文件中的机器码来驱动进程的运行。所以在进程运行之前,这些存放在二进制文件中的机器码需要被加载进内存中,而用于存放这些机器码的虚拟内存空间叫做代码段。


在程序运行起来之后,总要操作变量吧,在程序代码中我们通常会定义大量的全局变量和静态变量,这些全局变量在程序编译之后也会存储在二进制文件中,在程序运行之前,这些全局变量也需要被加载进内存中供程序访问。所以在虚拟内存空间中也需要一段区域来存储这些全局变量。

  • 那些在代码中被我们指定了初始值的全局变量和静态变量在虚拟内存空间中的存储区域我们叫做数据段。

  • 那些没有指定初始值的全局变量和静态变量在虚拟内存空间中的存储区域我们叫做 BSS 段。这些未初始化的全局变量被加载进内存之后会被初始化为 0 值。


上面介绍的这些全局变量和静态变量都是在编译期间就确定的,但是我们程序在运行期间往往需要动态的申请内存,所以在虚拟内存空间中也需要一块区域来存放这些动态申请的内存,这块区域就叫做堆。注意这里的堆指的是 OS 堆并不是 JVM 中的堆。


除此之外,我们的程序在运行过程中还需要依赖动态链接库,这些动态链接库以 .so 文件的形式存放在磁盘中,比如 C 程序中的 glibc,里边对系统调用进行了封装。glibc 库里提供的用于动态申请堆内存的 malloc 函数就是对系统调用 sbrk 和 mmap 的封装。这些动态链接库也有自己的对应的代码段,数据段,BSS 段,也需要一起被加载进内存中。

还有用于内存文件映射的系统调用 mmap,会将文件与内存进行映射,那么映射的这块内存(虚拟内存)也需要在虚拟地址空间中有一块区域存储。

这些动态链接库中的代码段,数据段,BSS 段,以及通过 mmap 系统调用映射的共享内存区,在虚拟内存空间的存储区域叫做文件映射与匿名映射区。


最后我们在程序运行的时候总该要调用各种函数吧,那么调用函数过程中使用到的局部变量和函数参数也需要一块内存区域来保存。这一块区域在虚拟内存空间中叫做栈。


现在进程的虚拟内存空间所包含的主要区域,我就为大家介绍完了,我们看到内核根据进程运行的过程中所需要不同种类的数据而为其开辟了对应的地址空间。分别为:

  • 用于存放进程程序二进制文件中的机器指令的代码段

  • 用于存放程序二进制文件中定义的全局变量和静态变量的数据段和 BSS 段。

  • 用于在程序运行过程中动态申请内存的堆。

  • 用于存放动态链接库以及内存映射区域的文件映射与匿名映射区。

  • 用于存放函数调用过程中的局部变量和函数参数的栈。

以上就是我们通过一个程序在运行过程中所需要的数据所规划出的虚拟内存空间的分布,这些只是一个大概的规划,那么在真实的 Linux 系统中,进程的虚拟内存空间的具体规划又是如何的呢?我们接着往下看~~

4. Linux 进程虚拟内存空间

在上小节中我们介绍了进程虚拟内存空间中各个内存区域的一个大概分布,在此基础之上,本小节我就带大家分别从 32 位 和 64 位机器上看下在 Linux 系统中进程虚拟内存空间的真实分布情况。

4.1 32 位机器上进程虚拟内存空间分布

在 32 位机器上,指针的寻址范围为 2^32,所能表达的虚拟内存空间为 4 GB。所以在 32 位机器上进程的虚拟内存地址范围为:0x0000 0000 - 0xFFFF FFFF。

其中用户态虚拟内存空间为 3 GB,虚拟内存地址范围为:0x0000 0000 - 0xC000 000 。

内核态虚拟内存空间为 1 GB,虚拟内存地址范围为:0xC000 000 - 0xFFFF FFFF。


但是用户态虚拟内存空间中的代码段并不是从 0x0000 0000 地址开始的,而是从 0x0804 8000 地址开始。

0x0000 0000 到 0x0804 8000 这段虚拟内存地址是一段不可访问的保留区,因为在大多数操作系统中,数值比较小的地址通常被认为不是一个合法的地址,这块小地址是不允许访问的。比如在 C 语言中我们通常会将一些无效的指针设置为 NULL,指向这块不允许访问的地址。

保留区的上边就是代码段和数据段,它们是从程序的二进制文件中直接加载进内存中的,BSS 段中的数据也存在于二进制文件中,因为内核知道这些数据是没有初值的,所以在二进制文件中只会记录 BSS 段的大小,在加载进内存时会生成一段 0 填充的内存空间。

紧挨着 BSS 段的上边就是我们经常使用到的堆空间,从图中的红色箭头我们可以知道在堆空间中地址的增长方向是从低地址到高地址增长。

内核中使用 start_brk 标识堆的起始位置,brk 标识堆当前的结束位置。当堆申请新的内存空间时,只需要将 brk 指针增加对应的大小,回收地址时减少对应的大小即可。比如当我们通过 malloc 向内核申请很小的一块内存时(128K 之内),就是通过改变 brk 位置实现的。

堆空间的上边是一段待分配区域,用于扩展堆空间的使用。接下来就来到了文件映射与匿名映射区域。进程运行时所依赖的动态链接库中的代码段,数据段,BSS 段就加载在这里。还有我们调用 mmap 映射出来的一段虚拟内存空间也保存在这个区域。注意:在文件映射与匿名映射区的地址增长方向是从高地址向低地址增长

接下来用户态虚拟内存空间的最后一块区域就是栈空间了,在这里会保存函数运行过程所需要的局部变量以及函数参数等函数调用信息。栈空间中的地址增长方向是从高地址向低地址增长。每次进程申请新的栈地址时,其地址值是在减少的。

在内核中使用 start_stack 标识栈的起始位置,RSP 寄存器中保存栈顶指针 stack pointer,RBP 寄存器中保存的是栈基地址。

在栈空间的下边也有一段待分配区域用于扩展栈空间,在栈空间的上边就是内核空间了,进程虽然可以看到这段内核空间地址,但是就是不能访问。这就好比我们在饭店里虽然可以看到厨房在哪里,但是厨房门上写着 “厨房重地,闲人免进” ,我们就是进不去。


4.2 64 位机器上进程虚拟内存空间分布

上小节中介绍的 32 位虚拟内存空间布局和本小节即将要介绍的 64 位虚拟内存空间布局都可以通过 cat /proc/pid/maps 或者 pmap pid 来查看某个进程的实际虚拟内存布局。

我们知道在 32 位机器上,指针的寻址范围为 2^32,所能表达的虚拟内存空间为 4 GB。

那么我们理所应当的会认为在 64 位机器上,指针的寻址范围为 2^64,所能表达的虚拟内存空间为 16 EB 。虚拟内存地址范围为:0x0000 0000 0000 0000 0000 - 0xFFFF FFFF FFFF FFFF 。

好家伙 !!! 16 EB 的内存空间,我都没见过这么大的磁盘,在现实情况中根本不会用到这么大范围的内存空间,

事实上在目前的 64 位系统下只使用了 48 位来描述虚拟内存空间,寻址范围为 2^48 ,所能表达的虚拟内存空间为 256TB。

其中低 128 T 表示用户态虚拟内存空间,虚拟内存地址范围为:0x0000 0000 0000 0000 - 0x0000 7FFF FFFF F000 。

高 128 T 表示内核态虚拟内存空间,虚拟内存地址范围为:0xFFFF 8000 0000 0000 - 0xFFFF FFFF FFFF FFFF 。

这样一来就在用户态虚拟内存空间与内核态虚拟内存空间之间形成了一段 0x0000 7FFF FFFF F000 - 0xFFFF 8000 0000 0000 的地址空洞,我们把这个空洞叫做 canonical address 空洞。


那么这个 canonical address 空洞是如何形成的呢?

我们都知道在 64 位机器上的指针寻址范围为 2^64,但是在实际使用中我们只使用了其中的低 48 位来表示虚拟内存地址,那么这多出的高 16 位就形成了这个地址空洞。

大家注意到在低 128T 的用户态地址空间:0x0000 0000 0000 0000 - 0x0000 7FFF FFFF F000 范围中,所以虚拟内存地址的高 16 位全部为 0 。

如果一个虚拟内存地址的高 16 位全部为 0 ,那么我们就可以直接判断出这是一个用户空间的虚拟内存地址。

同样的道理,在高 128T 的内核态虚拟内存空间:0xFFFF 8000 0000 0000 - 0xFFFF FFFF FFFF FFFF 范围中,所以虚拟内存地址的高 16 位全部为 1 。

也就是说内核态的虚拟内存地址的高 16 位全部为 1 ,如果一个试图访问内核的虚拟地址的高 16 位不全为 1 ,则可以快速判断这个访问是非法的。

这个高 16 位的空闲地址被称为 canonical 。如果虚拟内存地址中的高 16 位全部为 0 (表示用户空间虚拟内存地址)或者全部为 1 (表示内核空间虚拟内存地址),这种地址的形式我们叫做 canonical form,对应的地址我们称作 canonical address 。

那么处于 canonical address 空洞 :0x0000 7FFF FFFF F000 - 0xFFFF 8000 0000 0000 范围内的地址的高 16 位 不全为 0 也不全为 1 。如果某个虚拟地址落在这段 canonical address 空洞区域中,那就是既不在用户空间,也不在内核空间,肯定是非法访问了。

未来我们也可以利用这块 canonical address 空洞,来扩展虚拟内存地址的范围,比如扩展到 56 位。

在我们理解了 canonical address 这个概念之后,我们再来看下 64 位 Linux 系统下的真实虚拟内存空间布局情况:


从上图中我们可以看出 64 位系统中的虚拟内存布局和 32 位系统中的虚拟内存布局大体上是差不多的。主要不同的地方有三点:

  1. 就是前边提到的由高 16 位空闲地址造成的 canonical address 空洞。在这段范围内的虚拟内存地址是不合法的,因为它的高 16 位既不全为 0 也不全为 1,不是一个 canonical address,所以称之为 canonical address 空洞。

  2. 在代码段跟数据段的中间还有一段不可以读写的保护段,它的作用是防止程序在读写数据段的时候越界访问到代码段,这个保护段可以让越界访问行为直接崩溃,防止它继续往下运行。

  3. 用户态虚拟内存空间与内核态虚拟内存空间分别占用 128T,其中低128T 分配给用户态虚拟内存空间,高 128T 分配给内核态虚拟内存空间。

5. 进程虚拟内存空间的管理

在上一小节中,我为大家介绍了 Linux 操作系统在 32 位机器上和 64 位机器上进程虚拟内存空间的布局分布,我们发现无论是在 32 位机器上还是在 64 位机器上,进程虚拟内存空间的核心区域分布的相对位置是不变的,它们都包含下图所示的这几个核心内存区域。


唯一不同的是这些核心内存区域在 32 位机器和 64 位机器上的绝对位置分布会有所不同。

那么在此基础之上,内核如何为进程管理这些虚拟内存区域呢?这将是本小节重点为大家介绍的内容~~

既然我们要介绍进程的虚拟内存空间管理,那就离不开进程在内核中的描述符 task_struct 结构。

struct task_struct {
        // 进程id
	    pid_t				pid;
        // 用于标识线程所属的进程 pid
	    pid_t				tgid;
        // 进程打开的文件信息
        struct files_struct		*files;
        // 内存描述符表示进程虚拟地址空间
        struct mm_struct		*mm;

        .......... 省略 .......
}

在进程描述符 task_struct 结构中,有一个专门描述进程虚拟地址空间的内存描述符 mm_struct 结构,这个结构体中包含了前边几个小节中介绍的进程虚拟内存空间的全部信息。

每个进程都有唯一的 mm_struct 结构体,也就是前边提到的每个进程的虚拟地址空间都是独立,互不干扰的。

当我们调用 fork() 函数创建进程的时候,表示进程地址空间的 mm_struct 结构会随着进程描述符 task_struct 的创建而创建。

long _do_fork(unsigned long clone_flags,
	      unsigned long stack_start,
	      unsigned long stack_size,
	      int __user *parent_tidptr,
	      int __user *child_tidptr,
	      unsigned long tls)
{
        ......... 省略 ..........
	struct pid *pid;
	struct task_struct *p;

        ......... 省略 ..........
    // 为进程创建 task_struct 结构,用父进程的资源填充 task_struct 信息
	p = copy_process(clone_flags, stack_start, stack_size,
			 child_tidptr, NULL, trace, tls, NUMA_NO_NODE);

         ......... 省略 ..........
}

随后会在 copy_process 函数中创建 task_struct 结构,并拷贝父进程的相关资源到新进程的 task_struct 结构里,其中就包括拷贝父进程的虚拟内存空间 mm_struct 结构。这里可以看出子进程在新创建出来之后它的虚拟内存空间是和父进程的虚拟内存空间一模一样的,直接拷贝过来

static __latent_entropy struct task_struct *copy_process(
					unsigned long clone_flags,
					unsigned long stack_start,
					unsigned long stack_size,
					int __user *child_tidptr,
					struct pid *pid,
					int trace,
					unsigned long tls,
					int node)
{

    struct task_struct *p;
    // 创建 task_struct 结构
    p = dup_task_struct(current, node);

        ....... 初始化子进程 ...........

        ....... 开始继承拷贝父进程资源  .......
    // 继承父进程打开的文件描述符
	retval = copy_files(clone_flags, p);
    // 继承父进程所属的文件系统
	retval = copy_fs(clone_flags, p);
    // 继承父进程注册的信号以及信号处理函数
	retval = copy_sighand(clone_flags, p);
	retval = copy_signal(clone_flags, p);
    // 继承父进程的虚拟内存空间
	retval = copy_mm(clone_flags, p);
    // 继承父进程的 namespaces
	retval = copy_namespaces(clone_flags, p);
    // 继承父进程的 IO 信息
	retval = copy_io(clone_flags, p);

      ...........省略.........
    // 分配 CPU
    retval = sched_fork(clone_flags, p);
    // 分配 pid
    pid = alloc_pid(p->nsproxy->pid_ns_for_children);

.     ..........省略.........
}

这里我们重点关注 copy_mm 函数,正是在这里完成了子进程虚拟内存空间 mm_struct 结构的的创建以及初始化。

static int copy_mm(unsigned long clone_flags, struct task_struct *tsk)
{
    // 子进程虚拟内存空间,父进程虚拟内存空间
	struct mm_struct *mm, *oldmm;
	int retval;

        ...... 省略 ......

	tsk->mm = NULL;
	tsk->active_mm = NULL;
    // 获取父进程虚拟内存空间
	oldmm = current->mm;
	if (!oldmm)
		return 0;

        ...... 省略 ......
    // 通过 vfork 或者 clone 系统调用创建出的子进程(线程)和父进程共享虚拟内存空间
	if (clone_flags & CLONE_VM) {
        // 增加父进程虚拟地址空间的引用计数
		mmget(oldmm);
        // 直接将父进程的虚拟内存空间赋值给子进程(线程)
        // 线程共享其所属进程的虚拟内存空间
		mm = oldmm;
		goto good_mm;
	}

	retval = -ENOMEM;
    // 如果是 fork 系统调用创建出的子进程,则将父进程的虚拟内存空间以及相关页表拷贝到子进程中的 mm_struct 结构中。
	mm = dup_mm(tsk);
	if (!mm)
		goto fail_nomem;

good_mm:
    // 将拷贝出来的父进程虚拟内存空间 mm_struct 赋值给子进程
	tsk->mm = mm;
	tsk->active_mm = mm;
	return 0;

        ...... 省略 ......

由于本小节中我们举的示例是通过 fork() 函数创建子进程的情形,所以这里大家先占时忽略 if (clone_flags & CLONE_VM) 这个条件判断逻辑,我们先跳过往后看~~

copy_mm 函数首先会将父进程的虚拟内存空间 current->mm 赋值给指针 oldmm。然后通过 dup_mm 函数将父进程的虚拟内存空间以及相关页表拷贝到子进程的 mm_struct 结构中。最后将拷贝出来的 mm_struct 赋值给子进程的 task_struct 结构。

通过 fork() 函数创建出的子进程,它的虚拟内存空间以及相关页表相当于父进程虚拟内存空间的一份拷贝,直接从父进程中拷贝到子进程中。

而当我们通过 vfork 或者 clone 系统调用创建出的子进程,首先会设置 CLONE_VM 标识,这样来到 copy_mm 函数中就会进入 if (clone_flags & CLONE_VM) 条件中,在这个分支中会将父进程的虚拟内存空间以及相关页表直接赋值给子进程。这样一来父进程和子进程的虚拟内存空间就变成共享的了。也就是说父子进程之间使用的虚拟内存空间是一样的,并不是一份拷贝。

子进程共享了父进程的虚拟内存空间,这样子进程就变成了我们熟悉的线程,是否共享地址空间几乎是进程和线程之间的本质区别。Linux 内核并不区别对待它们,线程对于内核来说仅仅是一个共享特定资源的进程而已

内核线程和用户态线程的区别就是内核线程没有相关的内存描述符 mm_struct ,内核线程对应的 task_struct 结构中的 mm 域指向 Null,所以内核线程之间调度是不涉及地址空间切换的。

当一个内核线程被调度时,它会发现自己的虚拟地址空间为 Null,虽然它不会访问用户态的内存,但是它会访问内核内存,聪明的内核会将调度之前的上一个用户态进程的虚拟内存空间 mm_struct 直接赋值给内核线程,因为内核线程不会访问用户空间的内存,它仅仅只会访问内核空间的内存,所以直接复用上一个用户态进程的虚拟地址空间就可以避免为内核线程分配 mm_struct 和相关页表的开销,以及避免内核线程之间调度时地址空间的切换开销。

父进程与子进程的区别,进程与线程的区别,以及内核线程与用户态线程的区别其实都是围绕着这个 mm_struct 展开的。

现在我们知道了表示进程虚拟内存空间的 mm_struct 结构是如何被创建出来的相关背景,那么接下来我就带大家深入 mm_struct 结构内部,来看一下内核如何通过这么一个 mm_struct 结构体来管理进程的虚拟内存空间的。

5.1 内核如何划分用户态和内核态虚拟内存空间

通过 《3. 进程虚拟内存空间》小节的介绍我们知道,进程的虚拟内存空间分为两个部分:一部分是用户态虚拟内存空间,另一部分是内核态虚拟内存空间。


那么用户态的地址空间和内核态的地址空间在内核中是如何被划分的呢?

这就用到了进程的内存描述符 mm_struct 结构体中的 task_size 变量,task_size 定义了用户态地址空间与内核态地址空间之间的分界线。

struct mm_struct {
    unsigned long task_size;	/* size of task vm space */
}

通过前边小节的内容介绍,我们知道在 32 位系统中用户态虚拟内存空间为 3 GB,虚拟内存地址范围为:0x0000 0000 - 0xC000 000 。

内核态虚拟内存空间为 1 GB,虚拟内存地址范围为:0xC000 000 - 0xFFFF FFFF。


32 位系统中用户地址空间和内核地址空间的分界线在 0xC000 000 地址处,那么自然进程的 mm_struct 结构中的 task_size 为 0xC000 000。

我们来看下内核在 /arch/x86/include/asm/page_32_types.h 文件中关于 TASK_SIZE 的定义。

/*
 * User space process size: 3GB (default).
 */
#define TASK_SIZE		__PAGE_OFFSET

如下图所示:__PAGE_OFFSET 的值在 32 位系统下为 0xC000 000。


而在 64 位系统中,只使用了其中的低 48 位来表示虚拟内存地址。其中用户态虚拟内存空间为低 128 T,虚拟内存地址范围为:0x0000 0000 0000 0000 - 0x0000 7FFF FFFF F000 。

内核态虚拟内存空间为高 128 T,虚拟内存地址范围为:0xFFFF 8000 0000 0000 - 0xFFFF FFFF FFFF FFFF 。


64 位系统中用户地址空间和内核地址空间的分界线在 0x0000 7FFF FFFF F000 地址处,那么自然进程的 mm_struct 结构中的 task_size 为 0x0000 7FFF FFFF F000 。

我们来看下内核在 /arch/x86/include/asm/page_64_types.h 文件中关于 TASK_SIZE 的定义。

#define TASK_SIZE		(test_thread_flag(TIF_ADDR32) ? \
					IA32_PAGE_OFFSET : TASK_SIZE_MAX)

#define TASK_SIZE_MAX		task_size_max()

#define task_size_max()		((_AC(1,UL) << __VIRTUAL_MASK_SHIFT) - PAGE_SIZE)

#define __VIRTUAL_MASK_SHIFT	47

我们来看下在 64 位系统中内核如何来计算 TASK_SIZE,在 task_size_max() 的计算逻辑中 1 左移 47 位得到的地址是 0x0000800000000000,然后减去一个 PAGE_SIZE (默认为 4K),就是 0x00007FFFFFFFF000,共 128T。所以在 64 位系统中的 TASK_SIZE 为 0x00007FFFFFFFF000 。

这里我们可以看出,64 位虚拟内存空间的布局是和物理内存页 page 的大小有关的,物理内存页 page 默认大小 PAGE_SIZE 为 4K。

PAGE_SIZE 定义在 /arch/x86/include/asm/page_types.h文件中:

/* PAGE_SHIFT determines the page size */
#define PAGE_SHIFT		12
#define PAGE_SIZE		(_AC(1,UL) << PAGE_SHIFT)

而内核空间的起始地址是 0xFFFF 8000 0000 0000 。在 0x00007FFFFFFFF000 - 0xFFFF 8000 0000 0000 之间的内存区域就是我们在 《4.2 64 位机器上进程虚拟内存空间分布》小节中介绍的 canonical address 空洞。

5.2 内核如何布局进程虚拟内存空间

在我们理解了内核是如何划分进程虚拟内存空间和内核虚拟内存空间之后,那么在 《3. 进程虚拟内存空间》小节中介绍的那些虚拟内存区域在内核中又是如何划分的呢?

接下来我就为大家介绍下内核是如何划分进程虚拟内存空间中的这些内存区域的,本小节的示例图中,我只保留了进程虚拟内存空间中的核心区域,方便大家理解。

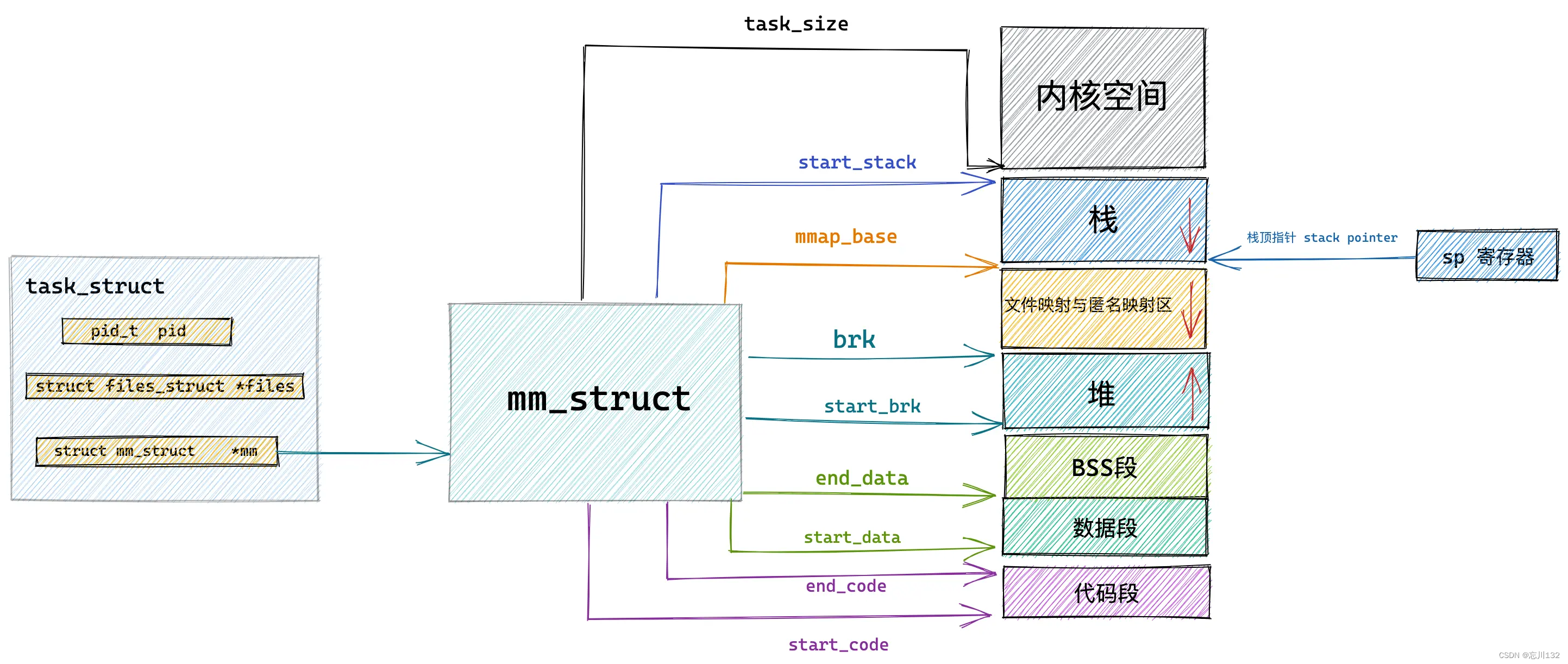

前边我们提到,内核中采用了一个叫做内存描述符的 mm_struct 结构体来表示进程虚拟内存空间的全部信息。在本小节中我就带大家到 mm_struct 结构体内部去寻找下相关的线索。

struct mm_struct {
    unsigned long task_size;    /* size of task vm space */
    unsigned long start_code, end_code, start_data, end_data;
    unsigned long start_brk, brk, start_stack;
    unsigned long arg_start, arg_end, env_start, env_end;
    unsigned long mmap_base;  /* base of mmap area */
    unsigned long total_vm;    /* Total pages mapped */
    unsigned long locked_vm;  /* Pages that have PG_mlocked set */
    unsigned long pinned_vm;  /* Refcount permanently increased */
    unsigned long data_vm;    /* VM_WRITE & ~VM_SHARED & ~VM_STACK */
    unsigned long exec_vm;    /* VM_EXEC & ~VM_WRITE & ~VM_STACK */
    unsigned long stack_vm;    /* VM_STACK */

       ...... 省略 ........
}

内核中用 mm_struct 结构体中的上述属性来定义上图中虚拟内存空间里的不同内存区域。

start_code 和 end_code 定义代码段的起始和结束位置,程序编译后的二进制文件中的机器码被加载进内存之后就存放在这里。

start_data 和 end_data 定义数据段的起始和结束位置,二进制文件中存放的全局变量和静态变量被加载进内存中就存放在这里。

后面紧挨着的是 BSS 段,用于存放未被初始化的全局变量和静态变量,这些变量在加载进内存时会生成一段 0 填充的内存区域 (BSS 段), BSS 段的大小是固定的,

下面就是 OS 堆了,在堆中内存地址的增长方向是由低地址向高地址增长, start_brk 定义堆的起始位置,brk 定义堆当前的结束位置。

我们使用 malloc 申请小块内存时(低于 128K),就是通过改变 brk 位置调整堆大小实现的。

接下来就是内存映射区,在内存映射区内存地址的增长方向是由高地址向低地址增长,mmap_base 定义内存映射区的起始地址。进程运行时所依赖的动态链接库中的代码段,数据段,BSS 段以及我们调用 mmap 映射出来的一段虚拟内存空间就保存在这个区域。

start_stack 是栈的起始位置在 RBP 寄存器中存储,栈的结束位置也就是栈顶指针 stack pointer 在 RSP 寄存器中存储。在栈中内存地址的增长方向也是由高地址向低地址增长。

arg_start 和 arg_end 是参数列表的位置, env_start 和 env_end 是环境变量的位置。它们都位于栈中的最高地址处。


在 mm_struct 结构体中除了上述用于划分虚拟内存区域的变量之外,还定义了一些虚拟内存与物理内存映射内容相关的统计变量,操作系统会把物理内存划分成一页一页的区域来进行管理,所以物理内存到虚拟内存之间的映射也是按照页为单位进行的。这部分内容我会在后续的文章中详细介绍,大家这里只需要有个概念就行。

mm_struct 结构体中的 total_vm 表示在进程虚拟内存空间中总共与物理内存映射的页的总数。

注意映射这个概念,它表示只是将虚拟内存与物理内存建立关联关系,并不代表真正的分配物理内存。

当内存吃紧的时候,有些页可以换出到硬盘上,而有些页因为比较重要,不能换出。locked_vm 就是被锁定不能换出的内存页总数,pinned_vm 表示既不能换出,也不能移动的内存页总数。

data_vm 表示数据段中映射的内存页数目,exec_vm 是代码段中存放可执行文件的内存页数目,stack_vm 是栈中所映射的内存页数目,这些变量均是表示进程虚拟内存空间中的虚拟内存使用情况。

现在关于内核如何对进程虚拟内存空间进行布局的内容我们已经清楚了,那么布局之后划分出的这些虚拟内存区域在内核中又是如何被管理的呢?我们接着往下看~~~

5.3 内核如何管理虚拟内存区域

在上小节的介绍中,我们知道内核是通过一个 mm_struct 结构的内存描述符来表示进程的虚拟内存空间的,并通过 task_size 域来划分用户态虚拟内存空间和内核态虚拟内存空间。


而在划分出的这些虚拟内存空间中如上图所示,里边又包含了许多特定的虚拟内存区域,比如:代码段,数据段,堆,内存映射区,栈。那么这些虚拟内存区域在内核中又是如何表示的呢?

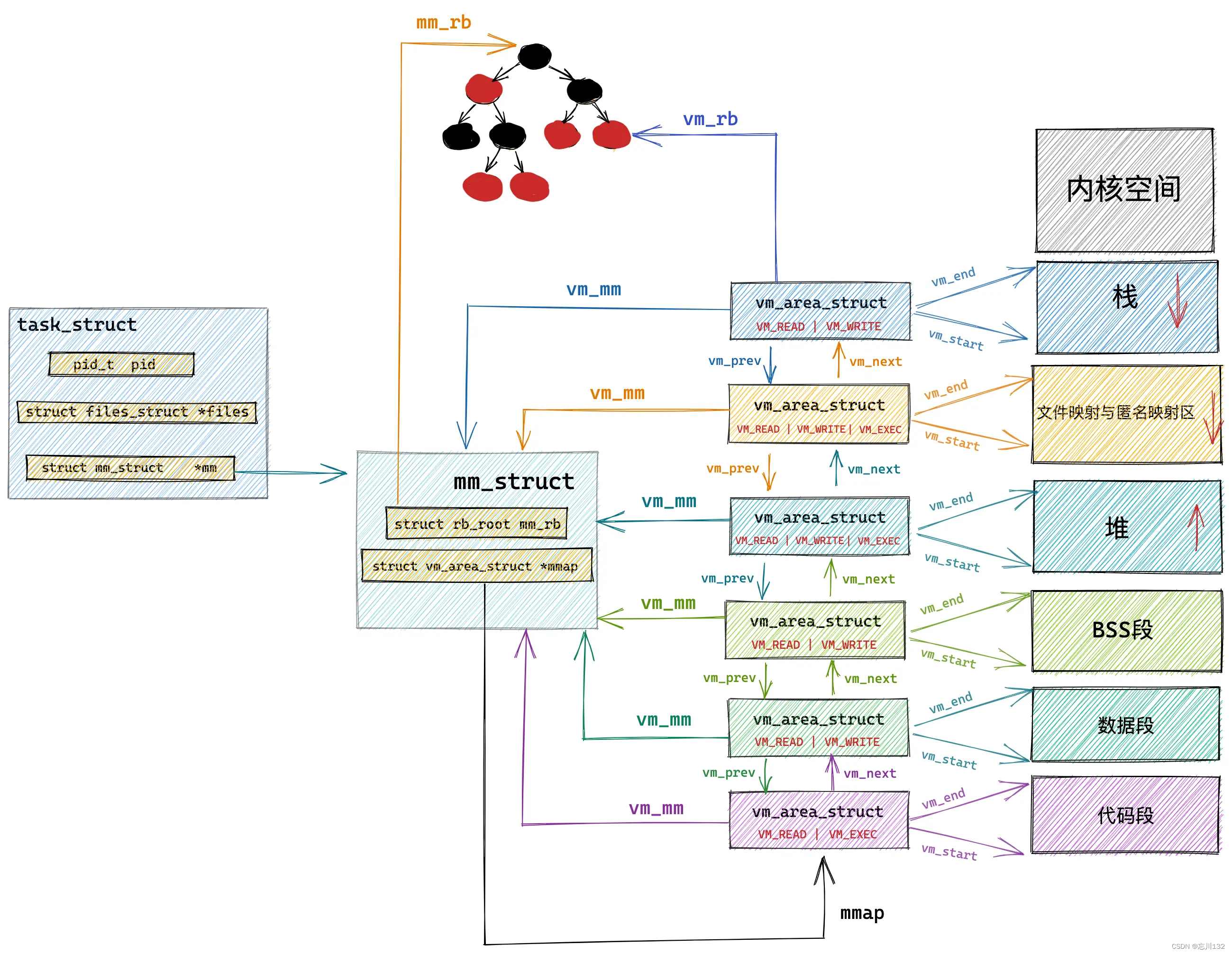

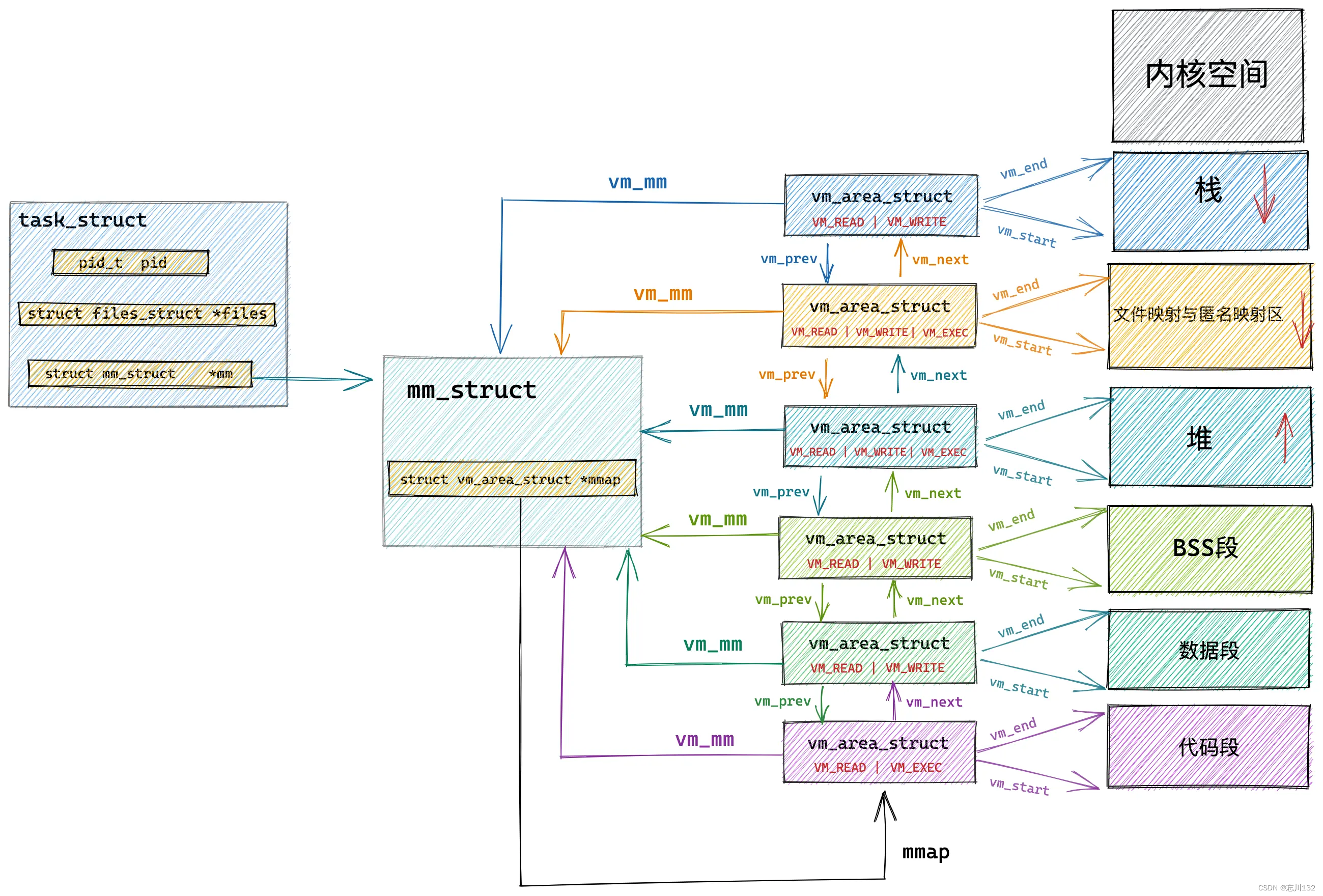

本小节中,我将为大家介绍一个新的结构体 vm_area_struct,正是这个结构体描述了这些虚拟内存区域 VMA(virtual memory area)。

struct vm_area_struct {

	unsigned long vm_start;		/* Our start address within vm_mm. */
	unsigned long vm_end;		/* The first byte after our end address
					   within vm_mm. */
	/*
	 * Access permissions of this VMA.
	 */
	pgprot_t vm_page_prot;
	unsigned long vm_flags;

	struct anon_vma *anon_vma;	/* Serialized by page_table_lock */
    struct file * vm_file;		/* File we map to (can be NULL). */
	unsigned long vm_pgoff;		/* Offset (within vm_file) in PAGE_SIZE
					   units */
	void * vm_private_data;		/* was vm_pte (shared mem) */
	/* Function pointers to deal with this struct. */
	const struct vm_operations_struct *vm_ops;
}

每个 vm_area_struct 结构对应于虚拟内存空间中的唯一虚拟内存区域 VMA,vm_start 指向了这块虚拟内存区域的起始地址(最低地址),vm_start 本身包含在这块虚拟内存区域内。vm_end 指向了这块虚拟内存区域的结束地址(最高地址),而 vm_end 本身包含在这块虚拟内存区域之外,所以 vm_area_struct 结构描述的是 [vm_start,vm_end) 这样一段左闭右开的虚拟内存区域。


5.4 定义虚拟内存区域的访问权限和行为规范

vm_page_prot 和 vm_flags 都是用来标记 vm_area_struct 结构表示的这块虚拟内存区域的访问权限和行为规范。

上边小节中我们也提到,内核会将整块物理内存划分为一页一页大小的区域,以页为单位来管理这些物理内存,每页大小默认 4K 。而虚拟内存最终也是要和物理内存一一映射起来的,所以在虚拟内存空间中也有虚拟页的概念与之对应,虚拟内存中的虚拟页映射到物理内存中的物理页。无论是在虚拟内存空间中还是在物理内存中,内核管理内存的最小单位都是页。

vm_page_prot 偏向于定义底层内存管理架构中页这一级别的访问控制权限,它可以直接应用在底层页表中,它是一个具体的概念。

页表用于管理虚拟内存到物理内存之间的映射关系,这部分内容我后续会详细讲解,这里大家有个初步的概念就行。

虚拟内存区域 VMA 由许多的虚拟页 (page) 组成,每个虚拟页需要经过页表的转换才能找到对应的物理页面。页表中关于内存页的访问权限就是由 vm_page_prot 决定的。

vm_flags 则偏向于定于整个虚拟内存区域的访问权限以及行为规范。描述的是虚拟内存区域中的整体信息,而不是虚拟内存区域中具体的某个独立页面。它是一个抽象的概念。可以通过 vma->vm_page_prot = vm_get_page_prot(vma->vm_flags) 实现到具体页面访问权限 vm_page_prot 的转换。

下面我列举一些常用到的 vm_flags 方便大家有一个直观的感受:

vm_flags访问权限
VM_READ可读
VM_WRITE可写
VM_EXEC可执行
VM_SHARD可多进程之间共享
VM_IO可映射至设备 IO 空间
VM_RESERVED内存区域不可被换出
VM_SEQ_READ内存区域可能被顺序访问
VM_RAND_READ内存区域可能被随机访问

VM_READ,VM_WRITE,VM_EXEC 定义了虚拟内存区域是否可以被读取,写入,执行等权限。

比如代码段这块内存区域的权限是可读,可执行,但是不可写。数据段具有可读可写的权限但是不可执行。堆则具有可读可写,可执行的权限(Java 中的字节码存储在堆中,所以需要可执行权限),栈一般是可读可写的权限,一般很少有可执行权限。而文件映射与匿名映射区存放了共享链接库,所以也需要可执行的权限。


VM_SHARD 用于指定这块虚拟内存区域映射的物理内存是否可以在多进程之间共享,以便完成进程间通讯。

设置这个值即为 mmap 的共享映射,不设置的话则为私有映射。这个等后面我们讲到 mmap 的相关实现时还会再次提起。

VM_IO 的设置表示这块虚拟内存区域可以映射至设备 IO 空间中。通常在设备驱动程序执行 mmap 进行 IO 空间映射时才会被设置。

VM_RESERVED 的设置表示在内存紧张的时候,这块虚拟内存区域非常重要,不能被换出到磁盘中。

VM_SEQ_READ 的设置用来暗示内核,应用程序对这块虚拟内存区域的读取是会采用顺序读的方式进行,内核会根据实际情况决定预读后续的内存页数,以便加快下次顺序访问速度。

VM_RAND_READ 的设置会暗示内核,应用程序会对这块虚拟内存区域进行随机读取,内核则会根据实际情况减少预读的内存页数甚至停止预读。

我们可以通过 posix_fadvise,madvise 系统调用来暗示内核是否对相关内存区域进行顺序读取或者随机读取。相关的详细内容,大家可以看下我上篇文章 《从 Linux 内核角度探秘 JDK NIO 文件读写本质》 (opens new window)中的第 9 小节文件页预读部分。

通过这一系列的介绍,我们可以看到 vm_flags 就是定义整个虚拟内存区域的访问权限以及行为规范,而内存区域中内存的最小单位为页(4K),虚拟内存区域中包含了很多这样的虚拟页,对于虚拟内存区域 VMA 设置的访问权限也会全部复制到区域中包含的内存页中。

5.5 关联内存映射中的映射关系

接下来的三个属性 anon_vma,vm_file,vm_pgoff 分别和虚拟内存映射相关,虚拟内存区域可以映射到物理内存上,也可以映射到文件中,映射到物理内存上我们称之为匿名映射,映射到文件中我们称之为文件映射。

那么这个映射关系在内核中该如何表示呢?这就用到了 vm_area_struct 结构体中的上述三个属性。


当我们调用 malloc 申请内存时,如果申请的是小块内存(低于 128K)则会使用 do_brk() 系统调用通过调整堆中的 brk 指针大小来增加或者回收堆内存。

如果申请的是比较大块的内存(超过 128K)时,则会调用 mmap 在上图虚拟内存空间中的文件映射与匿名映射区创建出一块 VMA 内存区域(这里是匿名映射)。这块匿名映射区域就用 struct anon_vma 结构表示。

当调用 mmap 进行文件映射时,vm_file 属性就用来关联被映射的文件。这样一来虚拟内存区域就与映射文件关联了起来。vm_pgoff 则表示映射进虚拟内存中的文件内容,在文件中的偏移。

当然在匿名映射中,vm_area_struct 结构中的 vm_file 就为 null,vm_pgoff 也就没有了意义。

vm_private_data 则用于存储 VMA 中的私有数据。具体的存储内容和内存映射的类型有关,我们暂不展开论述。

5.6 针对虚拟内存区域的相关操作

struct vm_area_struct 结构中还有一个 vm_ops 用来指向针对虚拟内存区域 VMA 的相关操作的函数指针。

struct vm_operations_struct {
	void (*open)(struct vm_area_struct * area);
	void (*close)(struct vm_area_struct * area);
    vm_fault_t (*fault)(struct vm_fault *vmf);
    vm_fault_t (*page_mkwrite)(struct vm_fault *vmf);

    ..... 省略 .......
}
  • 当指定的虚拟内存区域被加入到进程虚拟内存空间中时,open 函数会被调用

  • 当虚拟内存区域 VMA 从进程虚拟内存空间中被删除时,close 函数会被调用

  • 当进程访问虚拟内存时,访问的页面不在物理内存中,可能是未分配物理内存也可能是被置换到磁盘中,这时就会产生缺页异常,fault 函数就会被调用。

  • 当一个只读的页面将要变为可写时,page_mkwrite 函数会被调用。

struct vm_operations_struct 结构中定义的都是对虚拟内存区域 VMA 的相关操作函数指针。

内核中这种类似的用法其实有很多,在内核中每个特定领域的描述符都会定义相关的操作。比如在前边的文章 《从 Linux 内核角度探秘 JDK NIO 文件读写本质》 (opens new window)中我们介绍到内核中的文件描述符 struct file 中定义的 struct file_operations *f_op。里面定义了内核针对文件操作的函数指针,具体的实现根据不同的文件类型有所不同。

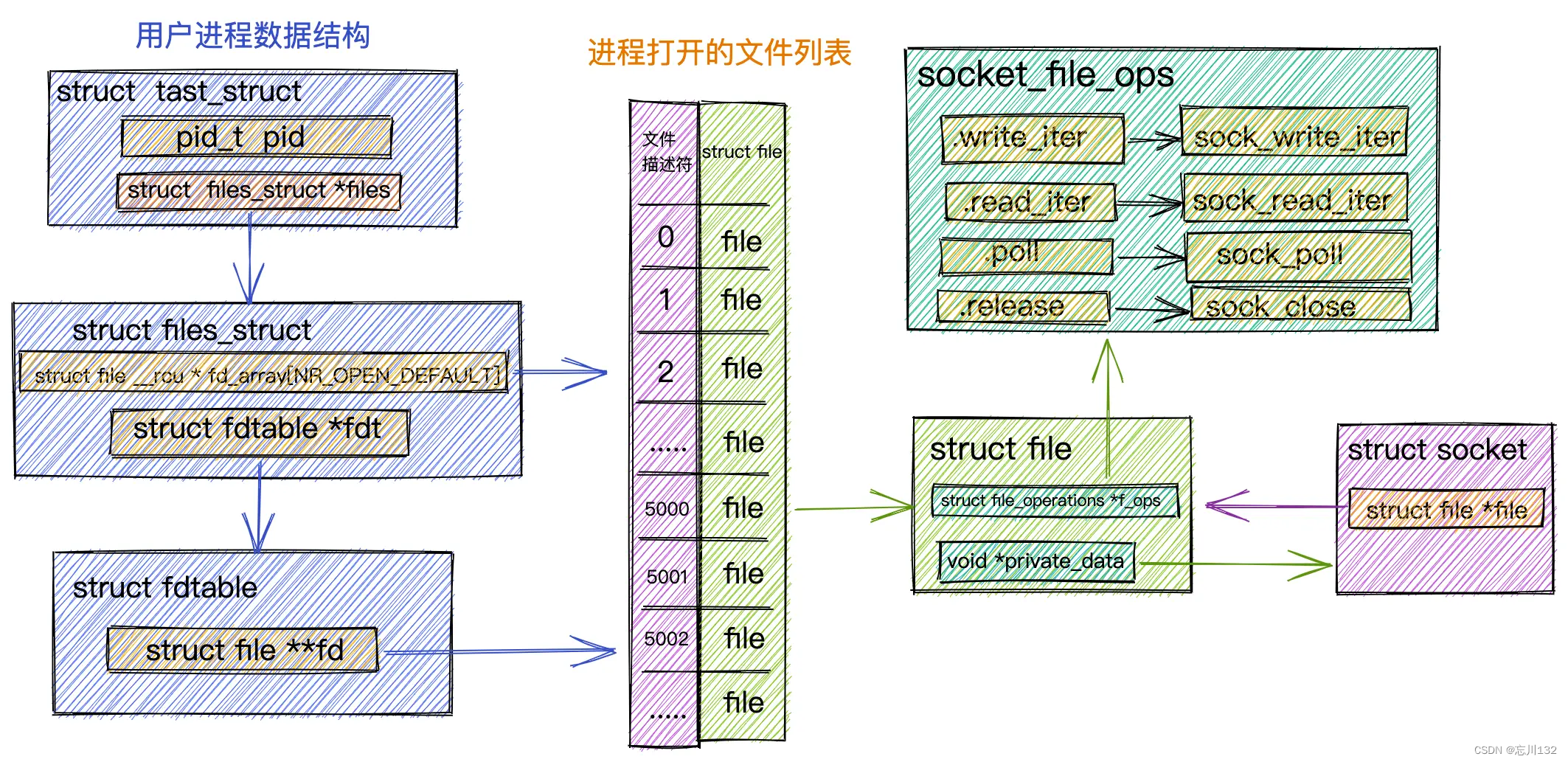

针对 Socket 文件类型,这里的 file_operations 指向的是 socket_file_ops。


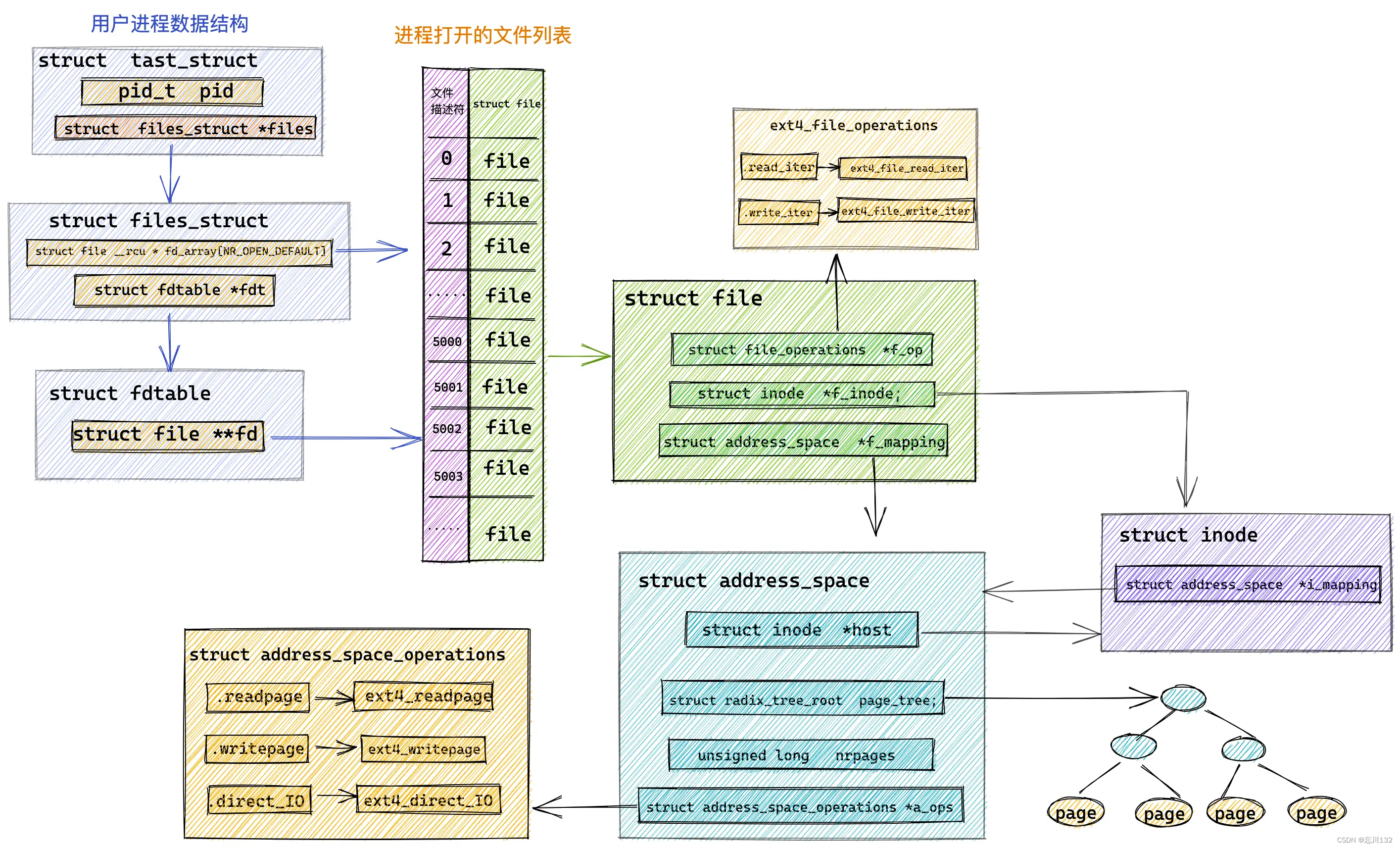

在 ext4 文件系统中管理的文件对应的 file_operations 指向 ext4_file_operations,专门用于操作 ext4 文件系统中的文件。还有针对 page cache 页高速缓存相关操作定义的 address_space_operations 。


还有我们在 《从 Linux 内核角度看 IO 模型的演变》 (opens new window)一文中介绍到,socket 相关的操作接口定义在 inet_stream_ops 函数集合中,负责对上给用户提供接口。而 socket 与内核协议栈之间的操作接口定义在 struct sock 中的 sk_prot 指针上,这里指向 tcp_prot 协议操作函数集合。


对 socket 发起的系统 IO 调用时,在内核中首先会调用 socket 的文件结构 struct file 中的 file_operations 文件操作集合,然后调用 struct socket 中的 ops 指向的 inet_stream_opssocket 操作函数,最终调用到 struct sock 中 sk_prot 指针指向的 tcp_prot 内核协议栈操作函数接口集合。

5.7 虚拟内存区域在内核中是如何被组织的

在上一小节中,我们介绍了内核中用来表示虚拟内存区域 VMA 的结构体 struct vm_area_struct ,并详细为大家剖析了 struct vm_area_struct 中的一些重要的关键属性。

现在我们已经熟悉了这些虚拟内存区域,那么接下来的问题就是在内核中这些虚拟内存区域是如何被组织的呢?


我们继续来到 struct vm_area_struct 结构中,来看一下与组织结构相关的一些属性:

struct vm_area_struct {

	struct vm_area_struct *vm_next, *vm_prev;
	struct rb_node vm_rb;
    struct list_head anon_vma_chain;
	struct mm_struct *vm_mm;	/* The address space we belong to. */

    unsigned long vm_start;     /* Our start address within vm_mm. */
    unsigned long vm_end;       /* The first byte after our end address
                       within vm_mm. */
    /*
     * Access permissions of this VMA.
     */
    pgprot_t vm_page_prot;
    unsigned long vm_flags;

    struct anon_vma *anon_vma;  /* Serialized by page_table_lock */
    struct file * vm_file;      /* File we map to (can be NULL). */
    unsigned long vm_pgoff;     /* Offset (within vm_file) in PAGE_SIZE
                       units */
    void * vm_private_data;     /* was vm_pte (shared mem) */
    /* Function pointers to deal with this struct. */
    const struct vm_operations_struct *vm_ops;
}

在内核中其实是通过一个 struct vm_area_struct 结构的双向链表将虚拟内存空间中的这些虚拟内存区域 VMA 串联起来的。

vm_area_struct 结构中的 vm_next ,vm_prev 指针分别指向 VMA 节点所在双向链表中的后继节点和前驱节点,内核中的这个 VMA 双向链表是有顺序的,所有 VMA 节点按照低地址到高地址的增长方向排序。

双向链表中的最后一个 VMA 节点的 vm_next 指针指向 NULL,双向链表的头指针存储在内存描述符 struct mm_struct 结构中的 mmap 中,正是这个 mmap 串联起了整个虚拟内存空间中的虚拟内存区域。

struct mm_struct {
    struct vm_area_struct *mmap;		/* list of VMAs */
}

在每个虚拟内存区域 VMA 中又通过 struct vm_area_struct 中的 vm_mm 指针指向了所属的虚拟内存空间 mm_struct。


我们可以通过 cat /proc/pid/maps 或者 pmap pid 查看进程的虚拟内存空间布局以及其中包含的所有内存区域。这两个命令背后的实现原理就是通过遍历内核中的这个 vm_area_struct 双向链表获取的。

内核中关于这些虚拟内存区域的操作除了遍历之外还有许多需要根据特定虚拟内存地址在虚拟内存空间中查找特定的虚拟内存区域。

尤其在进程虚拟内存空间中包含的内存区域 VMA 比较多的情况下,使用红黑树查找特定虚拟内存区域的时间复杂度是 O( logN ) ,可以显著减少查找所需的时间。

所以在内核中,同样的内存区域 vm_area_struct 会有两种组织形式,一种是双向链表用于高效的遍历,另一种就是红黑树用于高效的查找。

每个 VMA 区域都是红黑树中的一个节点,通过 struct vm_area_struct 结构中的 vm_rb 将自己连接到红黑树中。

而红黑树中的根节点存储在内存描述符 struct mm_struct 中的 mm_rb 中:

struct mm_struct {
     struct rb_root mm_rb;
}


6. 程序编译后的二进制文件如何映射到虚拟内存空间中

经过前边这么多小节的内容介绍,现在我们已经熟悉了进程虚拟内存空间的布局,以及内核如何管理这些虚拟内存区域,并对进程的虚拟内存空间有了一个完整全面的认识。

现在我们再来回到最初的起点,进程的虚拟内存空间 mm_struct 以及这些虚拟内存区域 vm_area_struct 是如何被创建并初始化的呢?


在 《3. 进程虚拟内存空间》小节中,我们介绍进程的虚拟内存空间时提到,我们写的程序代码编译之后会生成一个 ELF 格式的二进制文件,这个二进制文件中包含了程序运行时所需要的元信息,比如程序的机器码,程序中的全局变量以及静态变量等。

这个 ELF 格式的二进制文件中的布局和我们前边讲的虚拟内存空间中的布局类似,也是一段一段的,每一段包含了不同的元数据。

磁盘文件中的段我们叫做 Section,内存中的段我们叫做 Segment,也就是内存区域。

磁盘文件中的这些 Section 会在进程运行之前加载到内存中并映射到内存中的 Segment。通常是多个 Section 映射到一个 Segment。

比如磁盘文件中的 .text,.rodata 等一些只读的 Section,会被映射到内存的一个只读可执行的 Segment 里(代码段)。而 .data,.bss 等一些可读写的 Section,则会被映射到内存的一个具有读写权限的 Segment 里(数据段,BSS 段)。

那么这些 ELF 格式的二进制文件中的 Section 是如何加载并映射进虚拟内存空间的呢?

内核中完成这个映射过程的函数是 load_elf_binary ,这个函数的作用很大,加载内核的是它,启动第一个用户态进程 init 的是它,fork 完了以后,调用 exec 运行一个二进制程序的也是它。当 exec 运行一个二进制程序的时候,除了解析 ELF 的格式之外,另外一个重要的事情就是建立上述提到的内存映射。

static int load_elf_binary(struct linux_binprm *bprm)
{
      ...... 省略 ........
  // 设置虚拟内存空间中的内存映射区域起始地址 mmap_base
  setup_new_exec(bprm);

     ...... 省略 ........
  // 创建并初始化栈对应的 vm_area_struct 结构。
  // 设置 mm->start_stack 就是栈的起始地址也就是栈底,并将 mm->arg_start 是指向栈底的。
  retval = setup_arg_pages(bprm, randomize_stack_top(STACK_TOP),
         executable_stack);

     ...... 省略 ........
  // 将二进制文件中的代码部分映射到虚拟内存空间中
  error = elf_map(bprm->file, load_bias + vaddr, elf_ppnt,
        elf_prot, elf_flags, total_size);

     ...... 省略 ........
 // 创建并初始化堆对应的的 vm_area_struct 结构
 // 设置 current->mm->start_brk = current->mm->brk,设置堆的起始地址 start_brk,结束地址 brk。 起初两者相等表示堆是空的
  retval = set_brk(elf_bss, elf_brk, bss_prot);

     ...... 省略 ........
  // 将进程依赖的动态链接库 .so 文件映射到虚拟内存空间中的内存映射区域
  elf_entry = load_elf_interp(&loc->interp_elf_ex,
              interpreter,
              &interp_map_addr,
              load_bias, interp_elf_phdata);

     ...... 省略 ........
  // 初始化内存描述符 mm_struct
  current->mm->end_code = end_code;
  current->mm->start_code = start_code;
  current->mm->start_data = start_data;
  current->mm->end_data = end_data;
  current->mm->start_stack = bprm->p;

     ...... 省略 ........
}
  • setup_new_exec 设置虚拟内存空间中的内存映射区域起始地址 mmap_base

  • setup_arg_pages 创建并初始化栈对应的 vm_area_struct 结构。置 mm->start_stack 就是栈的起始地址也就是栈底,并将 mm->arg_start 是指向栈底的。

  • elf_map 将 ELF 格式的二进制文件中.text ,.data,.bss 部分映射到虚拟内存空间中的代码段,数据段,BSS 段中。

  • set_brk 创建并初始化堆对应的的 vm_area_struct 结构,设置 current->mm->start_brk = current->mm->brk,设置堆的起始地址 start_brk,结束地址 brk。 起初两者相等表示堆是空的。

  • load_elf_interp 将进程依赖的动态链接库 .so 文件映射到虚拟内存空间中的内存映射区域

  • 初始化内存描述符 mm_struct

7. 内核虚拟内存空间

现在我们已经知道了进程虚拟内存空间在内核中的布局以及管理,那么内核态的虚拟内存空间又是什么样子的呢?本小节我就带大家来一层一层地拆开这个黑盒子。

之前在介绍进程虚拟内存空间的时候,我提到不同进程之间的虚拟内存空间是相互隔离的,彼此之间相互独立,相互感知不到其他进程的存在。使得进程以为自己拥有所有的内存资源。


而内核态虚拟内存空间是所有进程共享的,不同进程进入内核态之后看到的虚拟内存空间全部是一样的。

什么意思呢?比如上图中的进程 a,进程 b,进程 c 分别在各自的用户态虚拟内存空间中访问虚拟地址 x 。由于进程之间的用户态虚拟内存空间是相互隔离相互独立的,虽然在进程a,进程b,进程c 访问的都是虚拟地址 x 但是看到的内容却是不一样的(背后可能映射到不同的物理内存中)。

但是当进程 a,进程 b,进程 c 进入到内核态之后情况就不一样了,由于内核虚拟内存空间是各个进程共享的,所以它们在内核空间中看到的内容全部是一样的,比如进程 a,进程 b,进程 c 在内核态都去访问虚拟地址 y。这时它们看到的内容就是一样的了。

这里我和大家澄清一个经常被误解的概念:由于内核会涉及到物理内存的管理,所以很多人会想当然地认为只要进入了内核态就开始使用物理地址了,这就大错特错了,千万不要这样理解,进程进入内核态之后使用的仍然是虚拟内存地址,只不过在内核中使用的虚拟内存地址被限制在了内核态虚拟内存空间范围中,这也是本小节我要为大家介绍的主题。

在清楚了这个基本概念之后,下面我分别从 32 位体系 和 64 位体系下为大家介绍内核态虚拟内存空间的布局。

7.1 32 位体系内核虚拟内存空间布局

在前边《5.1 内核如何划分用户态和内核态虚拟内存空间》小节中我们提到,内核在 /arch/x86/include/asm/page_32_types.h 文件中通过 TASK_SIZE 将进程虚拟内存空间和内核虚拟内存空间分割开来。

/*
 * User space process size: 3GB (default).
 */
#define TASK_SIZE       __PAGE_OFFSET

__PAGE_OFFSET 的值在 32 位系统下为 0xC000 000


在 32 位体系结构下进程用户态虚拟内存空间为 3 GB,虚拟内存地址范围为:0x0000 0000 - 0xC000 000 。内核态虚拟内存空间为 1 GB,虚拟内存地址范围为:0xC000 000 - 0xFFFF FFFF。

本小节我们主要关注 0xC000 000 - 0xFFFF FFFF 这段虚拟内存地址区域也就是内核虚拟内存空间的布局情况。

7.1.1 直接映射区

在总共大小 1G 的内核虚拟内存空间中,位于最前边有一块 896M 大小的区域,我们称之为直接映射区或者线性映射区,地址范围为 3G -- 3G + 896m 。

之所以这块 896M 大小的区域称为直接映射区或者线性映射区,是因为这块连续的虚拟内存地址会映射到 0 - 896M 这块连续的物理内存上。

也就是说 3G -- 3G + 896m 这块 896M 大小的虚拟内存会直接映射到 0 - 896M 这块 896M 大小的物理内存上,这块区域中的虚拟内存地址直接减去 0xC000 0000 (3G) 就得到了物理内存地址。所以我们称这块区域为直接映射区。

为了方便为大家解释,我们假设现在机器上的物理内存为 4G 大小


虽然这块区域中的虚拟地址是直接映射到物理地址上,但是内核在访问这段区域的时候还是走的虚拟内存地址,内核也会为这块空间建立映射页表。关于页表的概念我后续会为大家详细讲解,这里大家只需要简单理解为页表保存了虚拟地址到物理地址的映射关系即可。

大家这里只需要记得内核态虚拟内存空间的前 896M 区域是直接映射到物理内存中的前 896M 区域中的,直接映射区中的映射关系是一比一映射。映射关系是固定的不会改变

明白了这个关系之后,我们接下来就看一下这块直接映射区域在物理内存中究竟存的是什么内容~~~

在这段 896M 大小的物理内存中,前 1M 已经在系统启动的时候被系统占用,1M 之后的物理内存存放的是内核代码段,数据段,BSS 段(这些信息起初存放在 ELF格式的二进制文件中,在系统启动的时候被加载进内存)。

我们可以通过 cat /proc/iomem 命令查看具体物理内存布局情况。

当我们使用 fork 系统调用创建进程的时候,内核会创建一系列进程相关的描述符,比如之前提到的进程的核心数据结构 task_struct,进程的内存空间描述符 mm_struct,以及虚拟内存区域描述符 vm_area_struct 等。

这些进程相关的数据结构也会存放在物理内存前 896M 的这段区域中,当然也会被直接映射至内核态虚拟内存空间中的 3G -- 3G + 896m 这段直接映射区域中。


当进程被创建完毕之后,在内核运行的过程中,会涉及内核栈的分配,内核会为每个进程分配一个固定大小的内核栈(一般是两个页大小,依赖具体的体系结构),每个进程的整个调用链必须放在自己的内核栈中,内核栈也是分配在直接映射区。

与进程用户空间中的栈不同的是,内核栈容量小而且是固定的,用户空间中的栈容量大而且可以动态扩展。内核栈的溢出危害非常巨大,它会直接悄无声息的覆盖相邻内存区域中的数据,破坏数据。

通过以上内容的介绍我们了解到内核虚拟内存空间最前边的这段 896M 大小的直接映射区如何与物理内存进行映射关联,并且清楚了直接映射区主要用来存放哪些内容。

写到这里,我觉得还是有必要再次从功能划分的角度为大家介绍下这块直接映射区域。

我们都知道内核对物理内存的管理都是以页为最小单位来管理的,每页默认 4K 大小,理想状况下任何种类的数据页都可以存放在任何页框中,没有什么限制。比如:存放内核数据,用户数据,缓冲磁盘数据等。

但是实际的计算机体系结构受到硬件方面的限制制约,间接导致限制了页框的使用方式。

比如在 X86 体系结构下,ISA 总线的 DMA (直接内存存取)控制器,只能对内存的前16M 进行寻址,这就导致了 ISA 设备不能在整个 32 位地址空间中执行 DMA,只能使用物理内存的前 16M 进行 DMA 操作。

因此直接映射区的前 16M 专门让内核用来为 DMA 分配内存,这块 16M 大小的内存区域我们称之为 ZONE_DMA。

用于 DMA 的内存必须从 ZONE_DMA 区域中分配。

而直接映射区中剩下的部分也就是从 16M 到 896M(不包含 896M)这段区域,我们称之为 ZONE_NORMAL。从字面意义上我们可以了解到,这块区域包含的就是正常的页框(使用没有任何限制)。

ZONE_NORMAL 由于也是属于直接映射区的一部分,对应的物理内存 16M 到 896M 这段区域也是被直接映射至内核态虚拟内存空间中的 3G + 16M 到 3G + 896M 这段虚拟内存上。


注意这里的 ZONE_DMA 和 ZONE_NORMAL 是内核针对物理内存区域的划分。

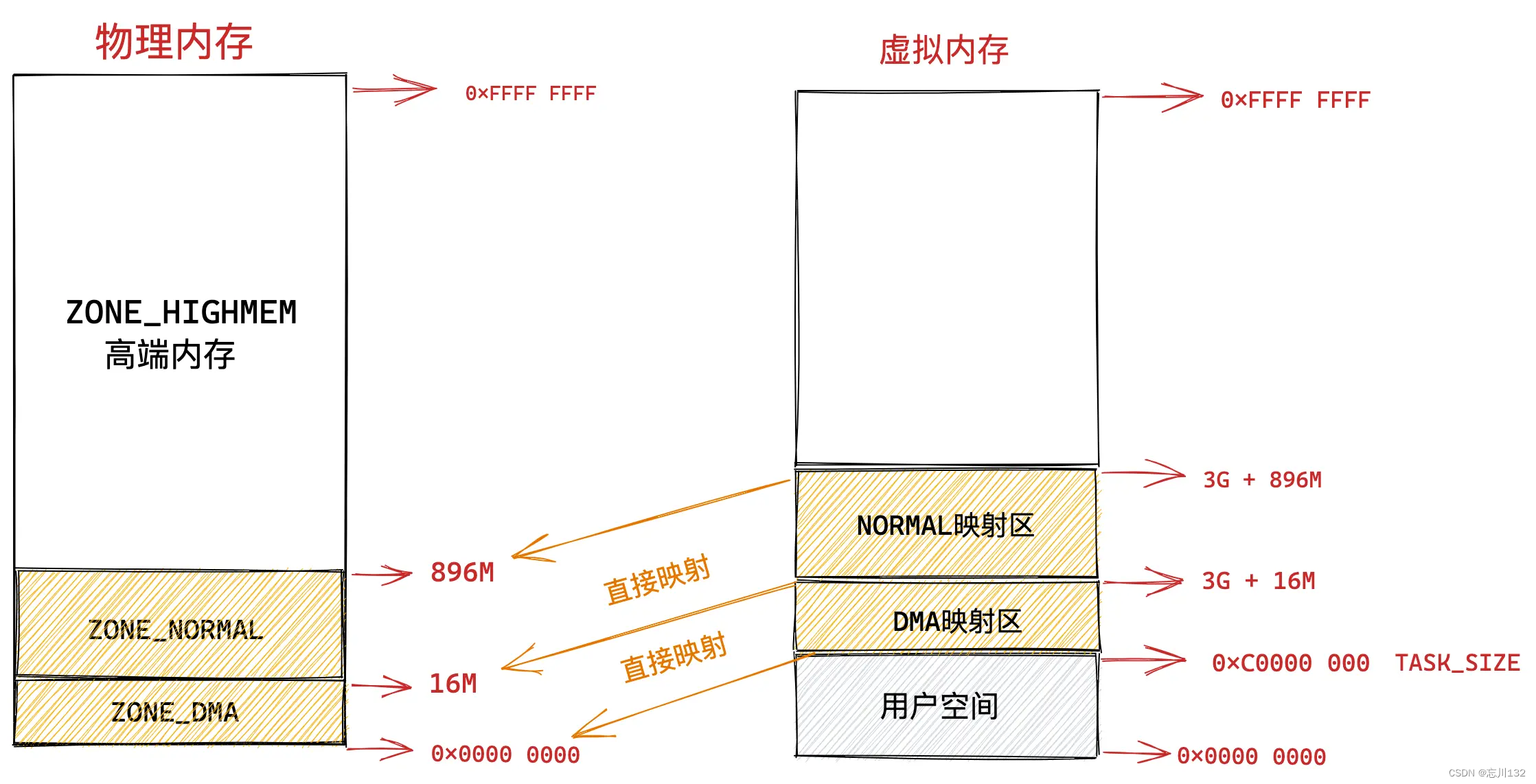

现在物理内存中的前 896M 的区域也就是前边介绍的 ZONE_DMA 和 ZONE_NORMAL 区域到内核虚拟内存空间的映射我就为大家介绍完了,它们都是采用直接映射的方式,一比一就行映射。

7.1.2 ZONE_HIGHMEM 高端内存

而物理内存 896M 以上的区域被内核划分为 ZONE_HIGHMEM 区域,我们称之为高端内存。

本例中我们的物理内存假设为 4G,高端内存区域为 4G - 896M = 3200M,那么这块 3200M 大小的 ZONE_HIGHMEM 区域该如何映射到内核虚拟内存空间中呢?

由于内核虚拟内存空间中的前 896M 虚拟内存已经被直接映射区所占用,而在 32 体系结构下内核虚拟内存空间总共也就 1G 的大小,这样一来内核剩余可用的虚拟内存空间就变为了 1G - 896M = 128M。

显然物理内存中 3200M 大小的 ZONE_HIGHMEM 区域无法继续通过直接映射的方式映射到这 128M 大小的虚拟内存空间中。

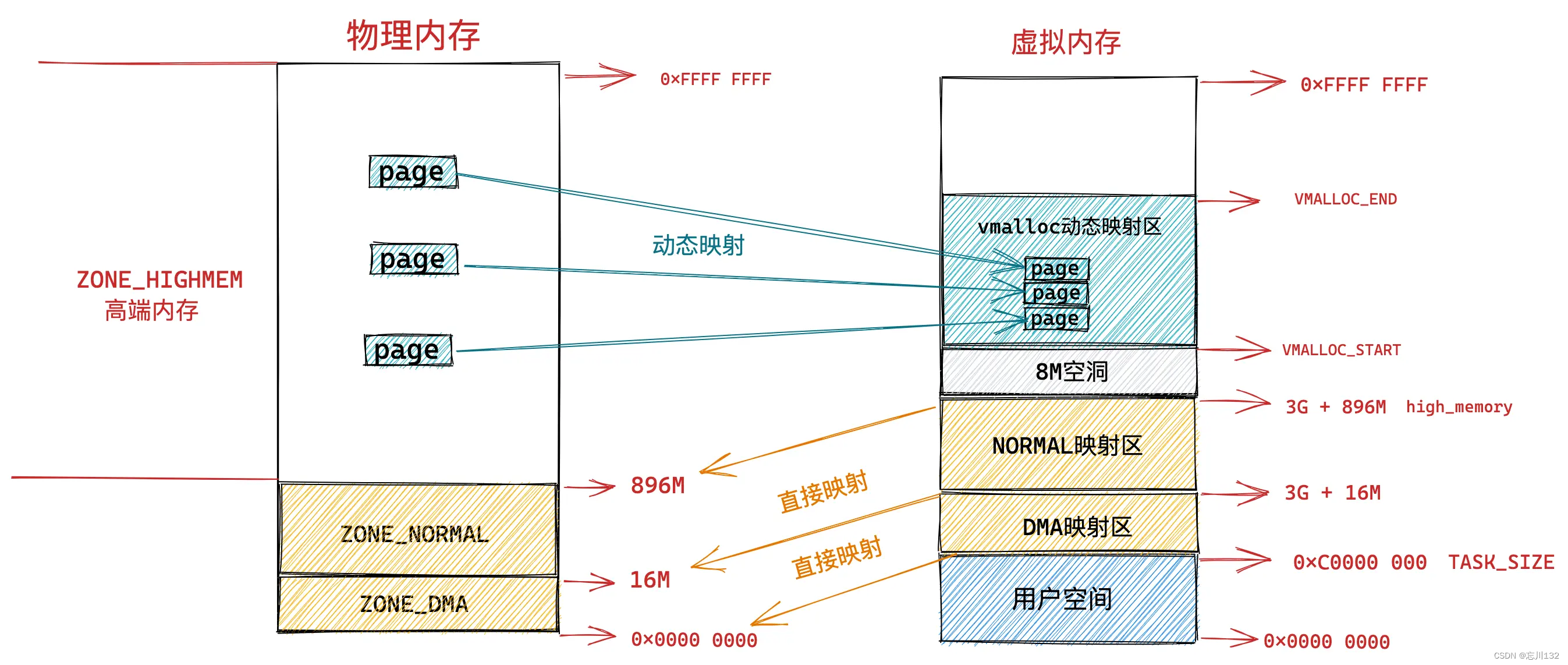

这样一来物理内存中的 ZONE_HIGHMEM 区域就只能采用动态映射的方式映射到 128M 大小的内核虚拟内存空间中,也就是说只能动态的一部分一部分的分批映射,先映射正在使用的这部分,使用完毕解除映射,接着映射其他部分。

知道了 ZONE_HIGHMEM 区域的映射原理,我们接着往下看这 128M 大小的内核虚拟内存空间究竟是如何布局的?


内核虚拟内存空间中的 3G + 896M 这块地址在内核中定义为 high_memory,high_memory 往上有一段 8M 大小的内存空洞。空洞范围为:high_memory 到 VMALLOC_START 。

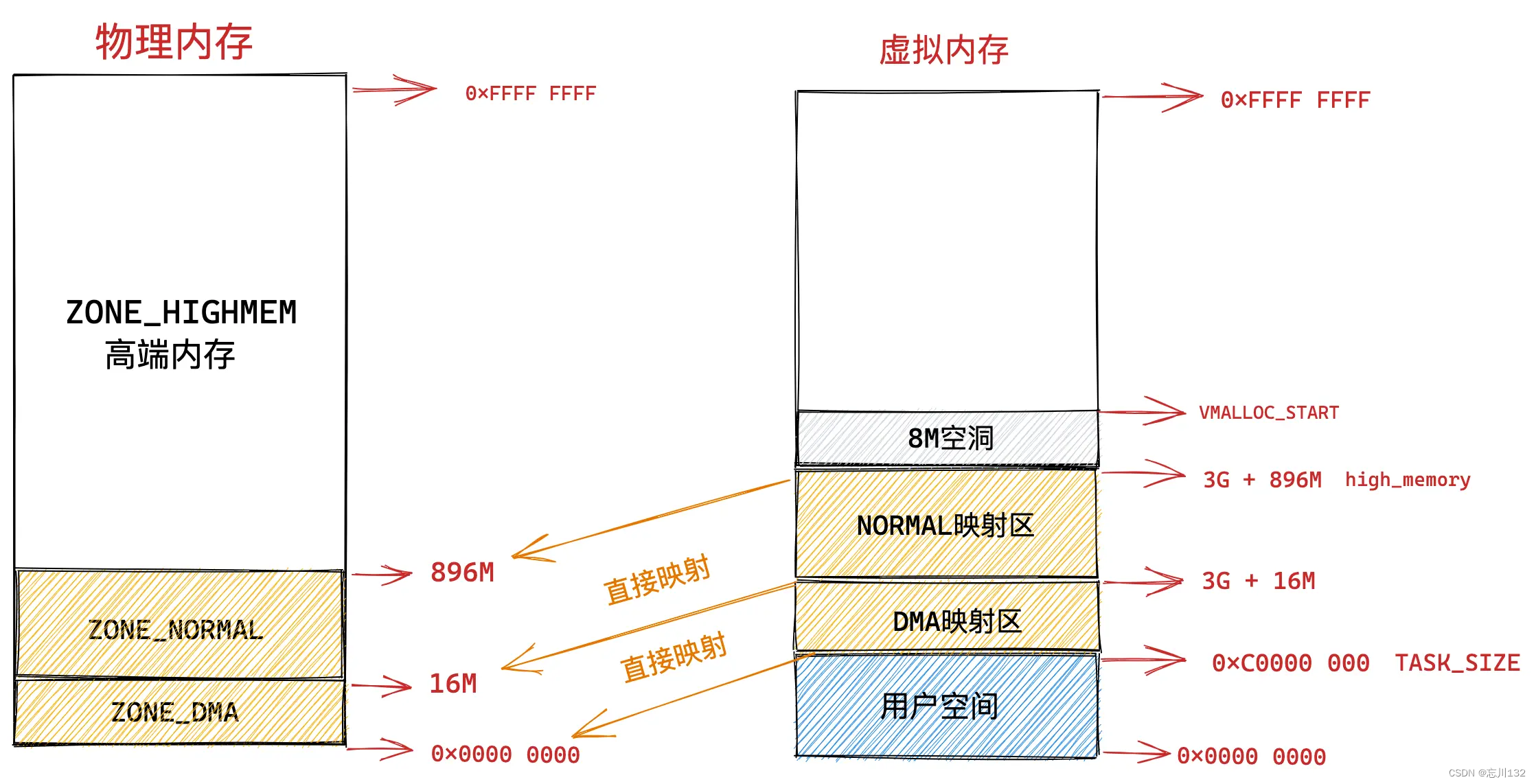

VMALLOC_START 定义在内核源码 /arch/x86/include/asm/pgtable_32_areas.h 文件中:

#define VMALLOC_OFFSET	(8 * 1024 * 1024)

#define VMALLOC_START	((unsigned long)high_memory + VMALLOC_OFFSET)

7.1.3 vmalloc 动态映射区

接下来 VMALLOC_START 到 VMALLOC_END 之间的这块区域成为动态映射区。采用动态映射的方式映射物理内存中的高端内存。

#ifdef CONFIG_HIGHMEM
# define VMALLOC_END	(PKMAP_BASE - 2 * PAGE_SIZE)
#else
# define VMALLOC_END	(LDT_BASE_ADDR - 2 * PAGE_SIZE)
#endif


和用户态进程使用 malloc 申请内存一样,在这块动态映射区内核是使用 vmalloc 进行内存分配。由于之前介绍的动态映射的原因,vmalloc 分配的内存在虚拟内存上是连续的,但是物理内存是不连续的。通过页表来建立物理内存与虚拟内存之间的映射关系,从而可以将不连续的物理内存映射到连续的虚拟内存上。

由于 vmalloc 获得的物理内存页是不连续的,因此它只能将这些物理内存页一个一个地进行映射,在性能开销上会比直接映射大得多。

关于 vmalloc 分配内存的相关实现原理,我会在后面的文章中为大家讲解,这里大家只需要明白它在哪块虚拟内存区域中活动即可。

7.1.4 永久映射区


而在 PKMAP_BASE 到 FIXADDR_START 之间的这段空间称为永久映射区。在内核的这段虚拟地址空间中允许建立与物理高端内存的长期映射关系。比如内核通过 alloc_pages() 函数在物理内存的高端内存中申请获取到的物理内存页,这些物理内存页可以通过调用 kmap 映射到永久映射区中。

LAST_PKMAP 表示永久映射区可以映射的页数限制。

#define PKMAP_BASE		\
	((LDT_BASE_ADDR - PAGE_SIZE) & PMD_MASK)

#define LAST_PKMAP 1024

7.1.5 固定映射区


内核虚拟内存空间中的下一个区域为固定映射区,区域范围为:FIXADDR_START 到 FIXADDR_TOP。

FIXADDR_START 和 FIXADDR_TOP 定义在内核源码 /arch/x86/include/asm/fixmap.h 文件中:

#define FIXADDR_START		(FIXADDR_TOP - FIXADDR_SIZE)

extern unsigned long __FIXADDR_TOP; // 0xFFFF F000
#define FIXADDR_TOP	((unsigned long)__FIXADDR_TOP)

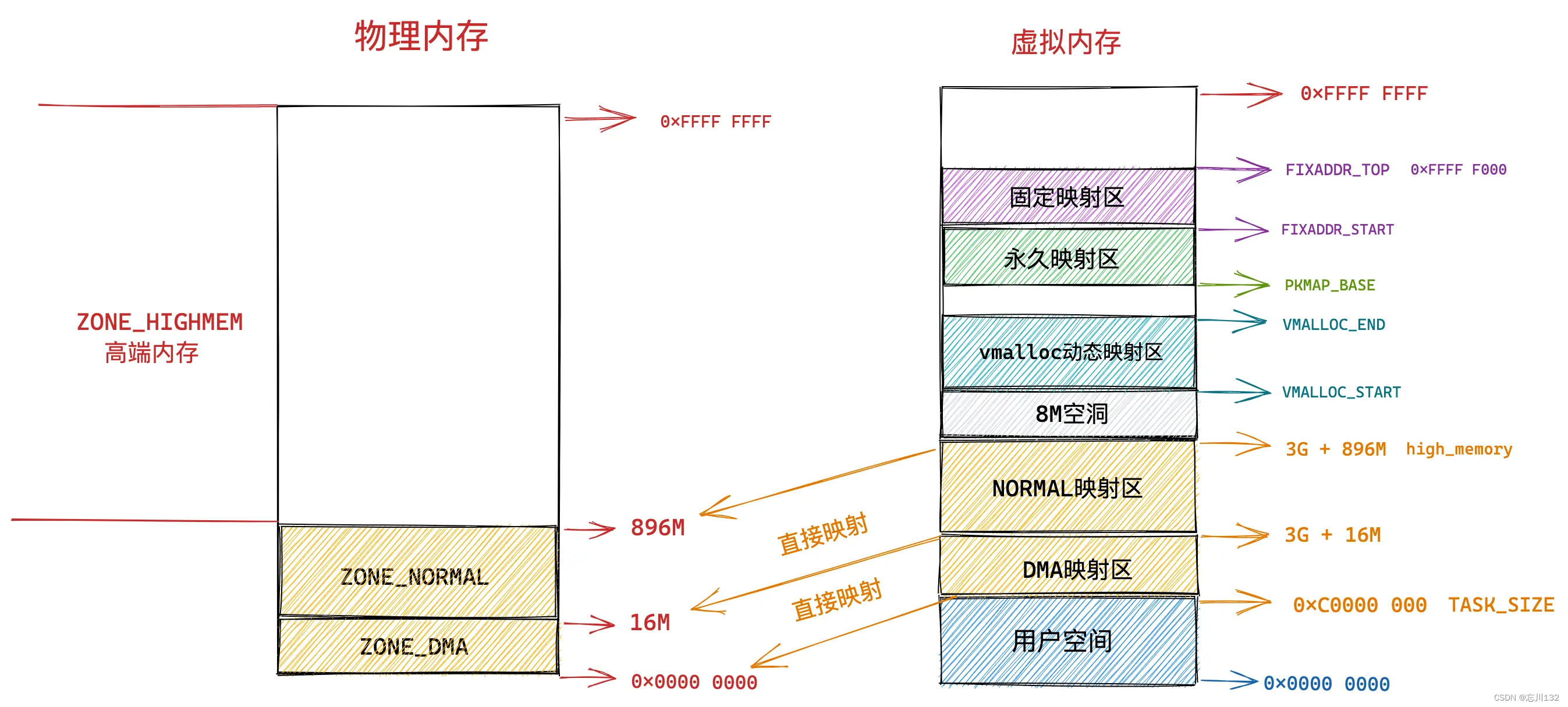

在内核虚拟内存空间的直接映射区中,直接映射区中的虚拟内存地址与物理内存前 896M 的空间的映射关系都是预设好的,一比一映射。

在固定映射区中的虚拟内存地址可以自由映射到物理内存的高端地址上,但是与动态映射区以及永久映射区不同的是,在固定映射区中虚拟地址是固定的,而被映射的物理地址是可以改变的。也就是说,有些虚拟地址在编译的时候就固定下来了,是在内核启动过程中被确定的,而这些虚拟地址对应的物理地址不是固定的。采用固定虚拟地址的好处是它相当于一个指针常量(常量的值在编译时确定),指向物理地址,如果虚拟地址不固定,则相当于一个指针变量。

那为什么会有固定映射这个概念呢 ? 比如:在内核的启动过程中,有些模块需要使用虚拟内存并映射到指定的物理地址上,而且这些模块也没有办法等待完整的内存管理模块初始化之后再进行地址映射。因此,内核固定分配了一些虚拟地址,这些地址有固定的用途,使用该地址的模块在初始化的时候,将这些固定分配的虚拟地址映射到指定的物理地址上去。

7.1.6 临时映射区

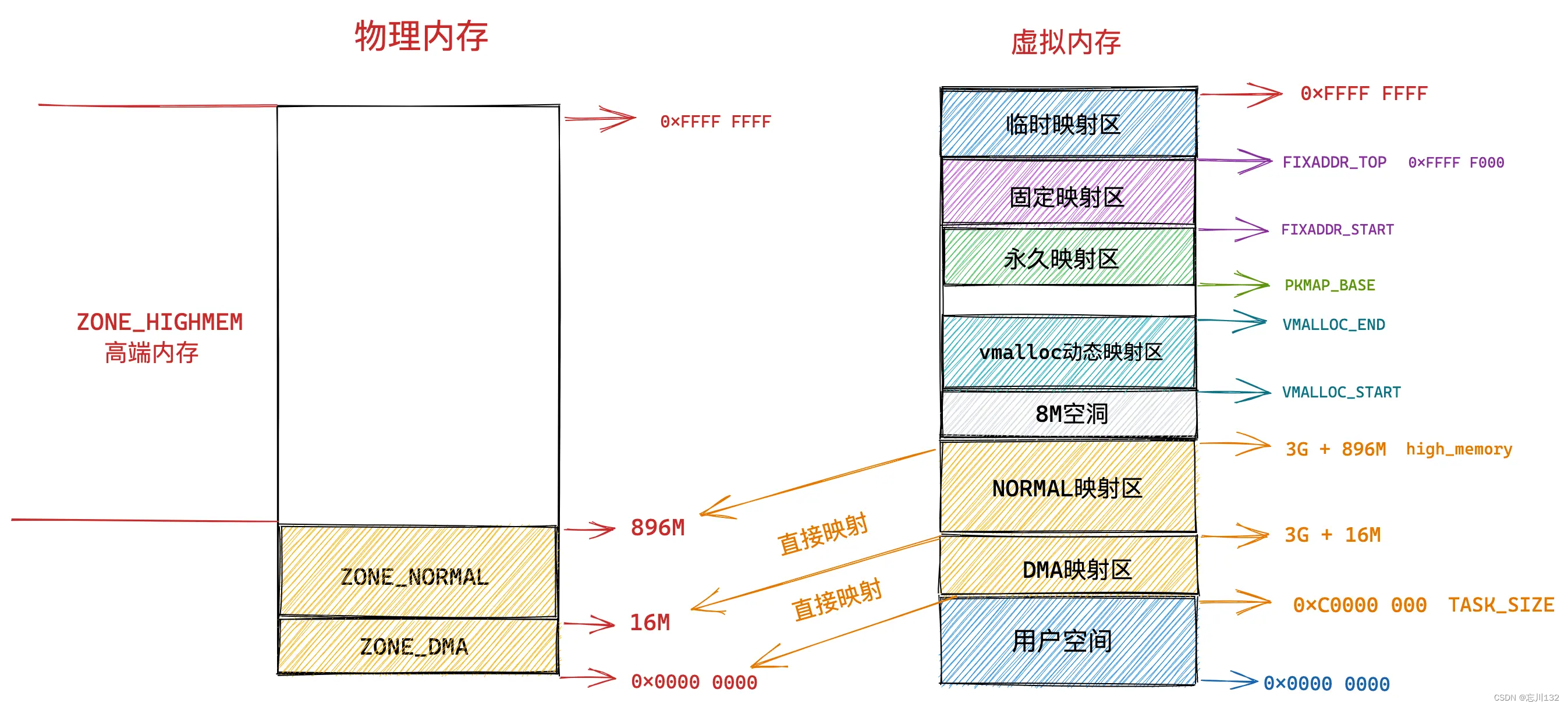

在内核虚拟内存空间中的最后一块区域为临时映射区,那么这块临时映射区是用来干什么的呢?


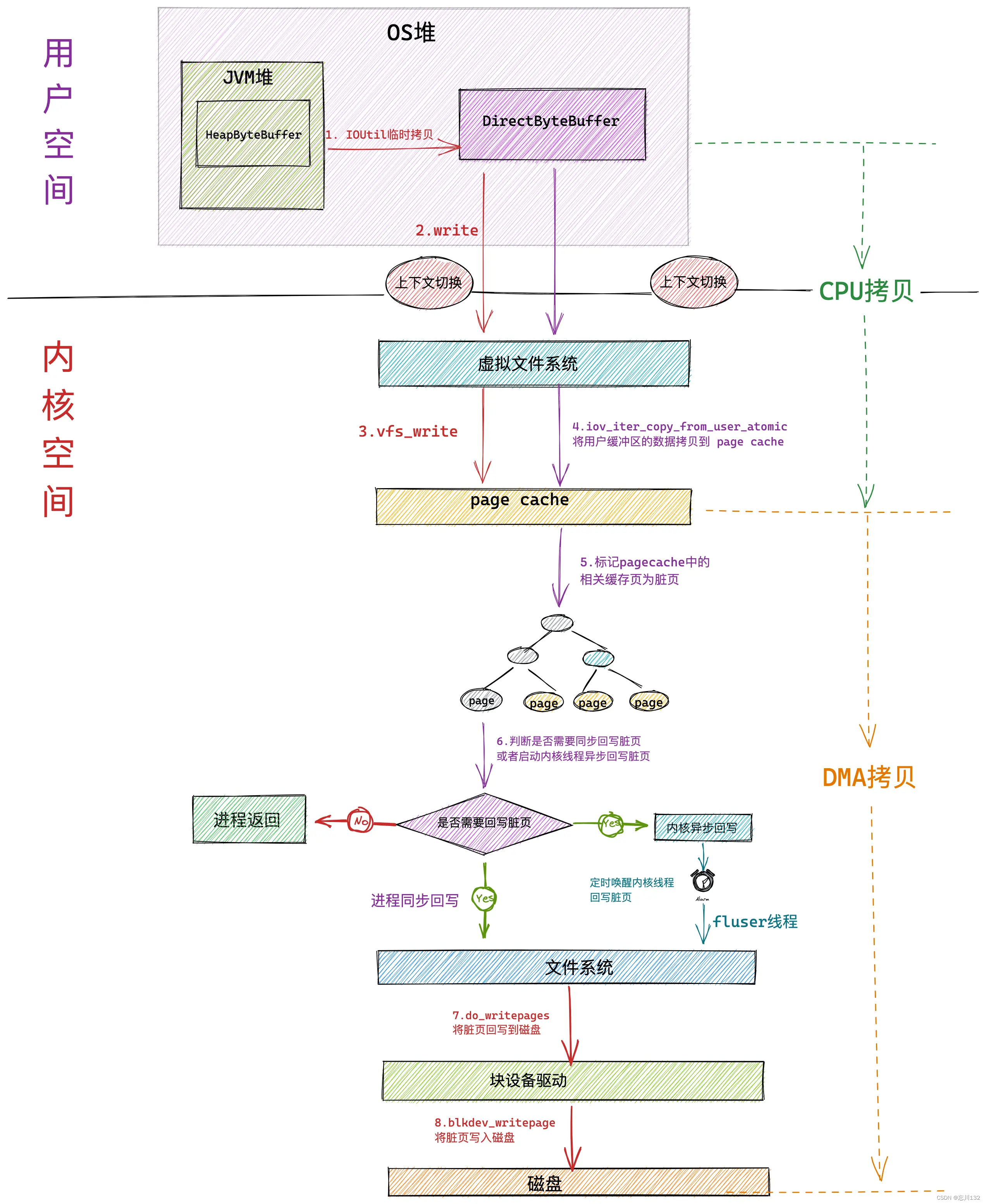

我在之前文章 《从 Linux 内核角度探秘 JDK NIO 文件读写本质》 (opens new window)的 “ 12.3 iov_iter_copy_from_user_atomic ” 小节中介绍在 Buffered IO 模式下进行文件写入的时候,在下图中的第四步,内核会调用 iov_iter_copy_from_user_atomic 函数将用户空间缓冲区 DirectByteBuffer 中的待写入数据拷贝到 page cache 中。


但是内核又不能直接进行拷贝,因为此时从 page cache 中取出的缓存页 page 是物理地址,而在内核中是不能够直接操作物理地址的,只能操作虚拟地址。

那怎么办呢?所以就需要使用 kmap_atomic 将缓存页临时映射到内核空间的一段虚拟地址上,这段虚拟地址就位于内核虚拟内存空间中的临时映射区上,然后将用户空间缓存区 DirectByteBuffer 中的待写入数据通过这段映射的虚拟地址拷贝到 page cache 中的相应缓存页中。这时文件的写入操作就已经完成了。

由于是临时映射,所以在拷贝完成之后,调用 kunmap_atomic 将这段映射再解除掉。

size_t iov_iter_copy_from_user_atomic(struct page *page,
    struct iov_iter *i, unsigned long offset, size_t bytes)
{
  // 将缓存页临时映射到内核虚拟地址空间的临时映射区中
  char *kaddr = kmap_atomic(page),
  *p = kaddr + offset;
  // 将用户缓存区 DirectByteBuffer 中的待写入数据拷贝到文件缓存页中
  iterate_all_kinds(i, bytes, v,
    copyin((p += v.iov_len) - v.iov_len, v.iov_base, v.iov_len),
    memcpy_from_page((p += v.bv_len) - v.bv_len, v.bv_page,
         v.bv_offset, v.bv_len),
    memcpy((p += v.iov_len) - v.iov_len, v.iov_base, v.iov_len)
  )
  // 解除内核虚拟地址空间与缓存页之间的临时映射,这里映射只是为了临时拷贝数据用
  kunmap_atomic(kaddr);
  return bytes;
}

7.1.7 32位体系结构下 Linux 虚拟内存空间整体布局

到现在为止,整个内核虚拟内存空间在 32 位体系下的布局,我就为大家详细介绍完毕了,我们再次结合前边《4.1 32 位机器上进程虚拟内存空间分布》小节中介绍的进程虚拟内存空间和本小节介绍的内核虚拟内存空间来整体回顾下 32 位体系结构 Linux 的整个虚拟内存空间的布局:


7.2 64 位体系内核虚拟内存空间布局

内核虚拟内存空间在 32 位体系下只有 1G 大小,实在太小了,因此需要精细化的管理,于是按照功能分类划分除了很多内核虚拟内存区域,这样就显得非常复杂。

到了 64 位体系下,内核虚拟内存空间的布局和管理就变得容易多了,因为进程虚拟内存空间和内核虚拟内存空间各自占用 128T 的虚拟内存,实在是太大了,我们可以在这里边随意翱翔,随意挥霍。

因此在 64 位体系下的内核虚拟内存空间与物理内存的映射就变得非常简单,由于虚拟内存空间足够的大,即便是内核要访问全部的物理内存,直接映射就可以了,不在需要用到《7.1.2 ZONE_HIGHMEM 高端内存》小节中介绍的高端内存那种动态映射方式。

在前边《5.1 内核如何划分用户态和内核态虚拟内存空间》小节中我们提到,内核在 /arch/x86/include/asm/page_64_types.h 文件中通过 TASK_SIZE 将进程虚拟内存空间和内核虚拟内存空间分割开来。

#define TASK_SIZE		(test_thread_flag(TIF_ADDR32) ? \
					IA32_PAGE_OFFSET : TASK_SIZE_MAX)

#define TASK_SIZE_MAX		task_size_max()

#define task_size_max()		((_AC(1,UL) << __VIRTUAL_MASK_SHIFT) - PAGE_SIZE)

#define __VIRTUAL_MASK_SHIFT	47

64 位系统中的 TASK_SIZE 为 0x00007FFFFFFFF000


在 64 位系统中,只使用了其中的低 48 位来表示虚拟内存地址。其中用户态虚拟内存空间为低 128 T,虚拟内存地址范围为:0x0000 0000 0000 0000 - 0x0000 7FFF FFFF F000 。

内核态虚拟内存空间为高 128 T,虚拟内存地址范围为:0xFFFF 8000 0000 0000 - 0xFFFF FFFF FFFF FFFF 。

本小节我们主要关注 0xFFFF 8000 0000 0000 - 0xFFFF FFFF FFFF FFFF 这段内核虚拟内存空间的布局情况。


64 位内核虚拟内存空间从 0xFFFF 8000 0000 0000 开始到 0xFFFF 8800 0000 0000 这段地址空间是一个 8T 大小的内存空洞区域。

紧着着 8T 大小的内存空洞下一个区域就是 64T 大小的直接映射区。这个区域中的虚拟内存地址减去 PAGE_OFFSET 就直接得到了物理内存地址。

PAGE_OFFSET 变量定义在 /arch/x86/include/asm/page_64_types.h 文件中:

#define __PAGE_OFFSET_BASE      _AC(0xffff880000000000, UL)
#define __PAGE_OFFSET           __PAGE_OFFSET_BASE

从图中 VMALLOC_START 到 VMALLOC_END 的这段区域是 32T 大小的 vmalloc 映射区,这里类似用户空间中的堆,内核在这里使用 vmalloc 系统调用申请内存。

VMALLOC_START 和 VMALLOC_END 变量定义在 /arch/x86/include/asm/pgtable_64_types.h 文件中:

#define __VMALLOC_BASE_L4	0xffffc90000000000UL

#define VMEMMAP_START		__VMEMMAP_BASE_L4

#define VMALLOC_END		(VMALLOC_START + (VMALLOC_SIZE_TB << 40) - 1)

从 VMEMMAP_START 开始是 1T 大小的虚拟内存映射区,用于存放物理页面的描述符 struct page 结构用来表示物理内存页。

VMEMMAP_START 变量定义在 /arch/x86/include/asm/pgtable_64_types.h 文件中:

#define __VMEMMAP_BASE_L4	0xffffea0000000000UL

# define VMEMMAP_START		__VMEMMAP_BASE_L4

从 __START_KERNEL_map 开始是大小为 512M 的区域用于存放内核代码段、全局变量、BSS 等。这里对应到物理内存开始的位置,减去 __START_KERNEL_map 就能得到物理内存的地址。这里和直接映射区有点像,但是不矛盾,因为直接映射区之前有 8T 的空洞区域,早就过了内核代码在物理内存中加载的位置。

__START_KERNEL_map 变量定义在 /arch/x86/include/asm/page_64_types.h 文件中:

#define __START_KERNEL_map  _AC(0xffffffff80000000, UL)

7.2.1 64位体系结构下 Linux 虚拟内存空间整体布局

到现在为止,整个内核虚拟内存空间在 64 位体系下的布局我就为大家详细介绍完毕了,我们再次结合前边《4.2 64 位机器上进程虚拟内存空间分布》小节介绍的进程虚拟内存空间和本小节介绍的内核虚拟内存空间来整体回顾下 64 位体系结构 Linux 的整个虚拟内存空间的布局:


8. 到底什么是物理内存地址

聊完了虚拟内存,我们接着聊一下物理内存,我们平时所称的内存也叫随机访问存储器( random-access memory )也叫 RAM 。而 RAM 分为两类:

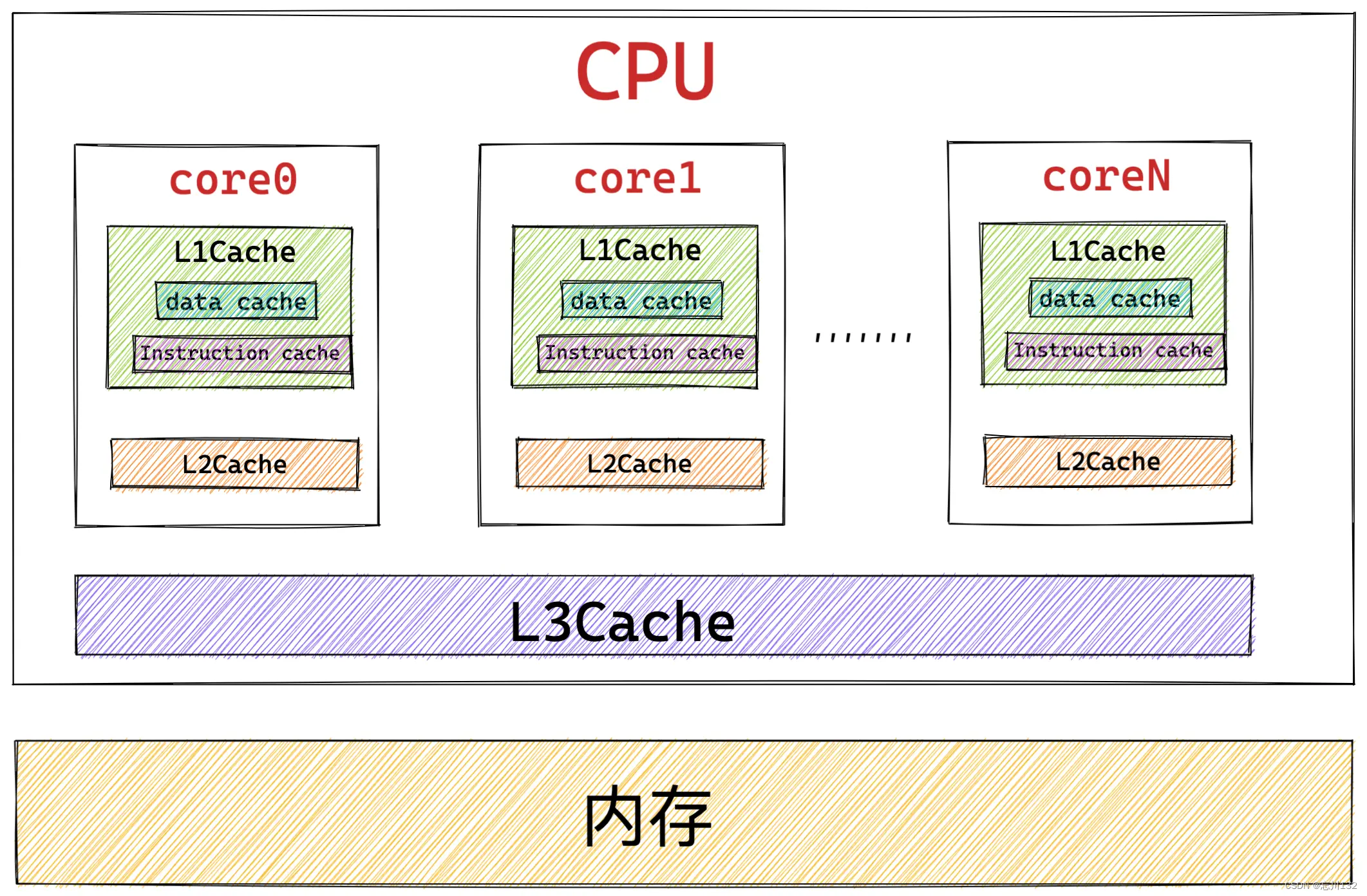

  • 一类是静态 RAM( SRAM ),这类 SRAM 用于 CPU 高速缓存 L1Cache,L2Cache,L3Cache。其特点是访问速度快,访问速度为 1 - 30 个时钟周期,但是容量小,造价高。


  • 另一类则是动态 RAM ( DRAM ),这类 DRAM 用于我们常说的主存上,其特点的是访问速度慢(相对高速缓存),访问速度为 50 - 200 个时钟周期,但是容量大,造价便宜些(相对高速缓存)。

内存由一个一个的存储器模块(memory module)组成,它们插在主板的扩展槽上。常见的存储器模块通常以 64 位为单位( 8 个字节)传输数据到存储控制器上或者从存储控制器传出数据。


如图所示内存条上黑色的元器件就是存储器模块(memory module)。多个存储器模块连接到存储控制器上,就聚合成了主存。


而 DRAM 芯片就包装在存储器模块中,每个存储器模块中包含 8 个 DRAM 芯片,依次编号为 0 - 7 。


而每一个 DRAM 芯片的存储结构是一个二维矩阵,二维矩阵中存储的元素我们称为超单元(supercell),每个 supercell 大小为一个字节(8 bit)。每个 supercell 都由一个坐标地址(i,j)。

i 表示二维矩阵中的行地址,在计算机中行地址称为 RAS (row access strobe,行访问选通脉冲)。 j 表示二维矩阵中的列地址,在计算机中列地址称为 CAS (column access strobe,列访问选通脉冲)。

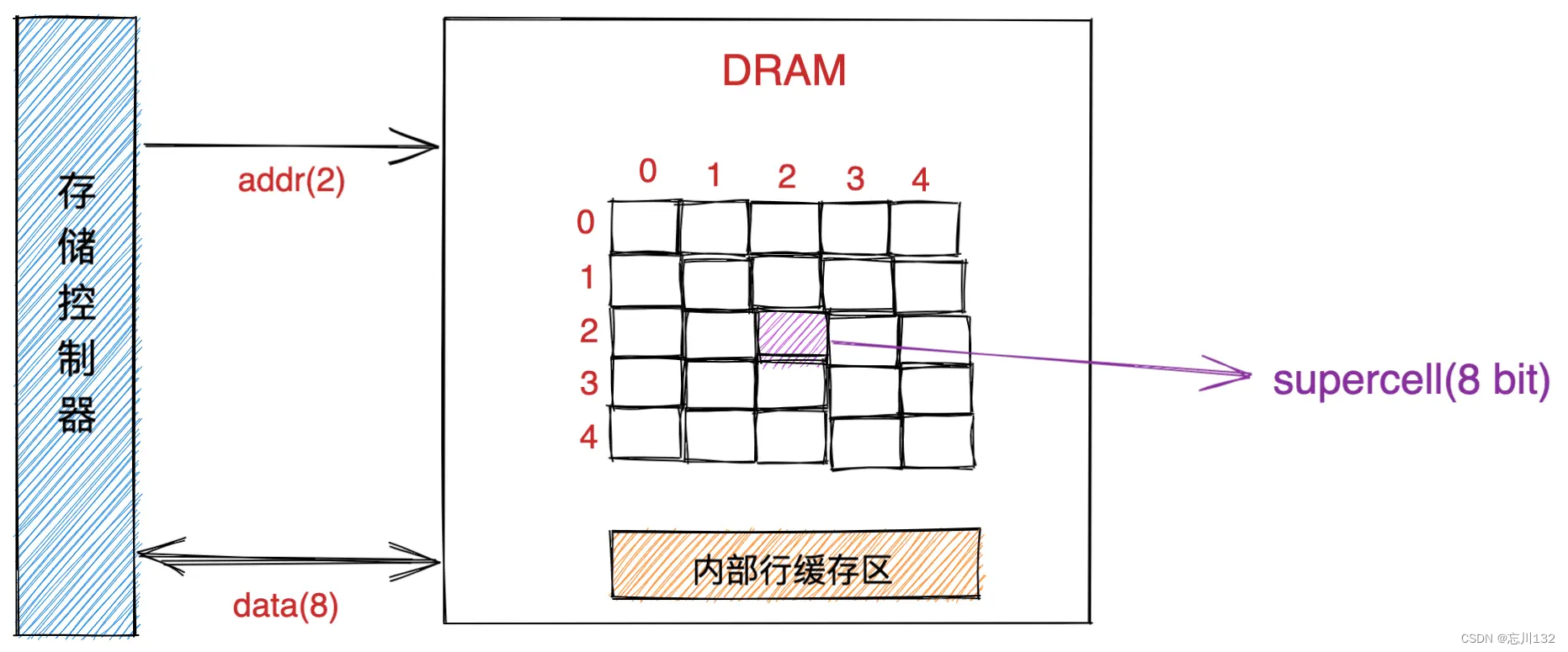

下图中的 supercell 的 RAS = 2,CAS = 2。


DRAM 芯片中的信息通过引脚流入流出 DRAM 芯片。每个引脚携带 1 bit的信号。

图中 DRAM 芯片包含了两个地址引脚( addr ),因为我们要通过 RAS,CAS 来定位要获取的 supercell 。还有 8 个数据引脚(data),因为 DRAM 芯片的 IO 单位为一个字节(8 bit),所以需要 8 个 data 引脚从 DRAM 芯片传入传出数据。

注意这里只是为了解释地址引脚和数据引脚的概念,实际硬件中的引脚数量是不一定的。

8.1 DRAM 芯片的访问

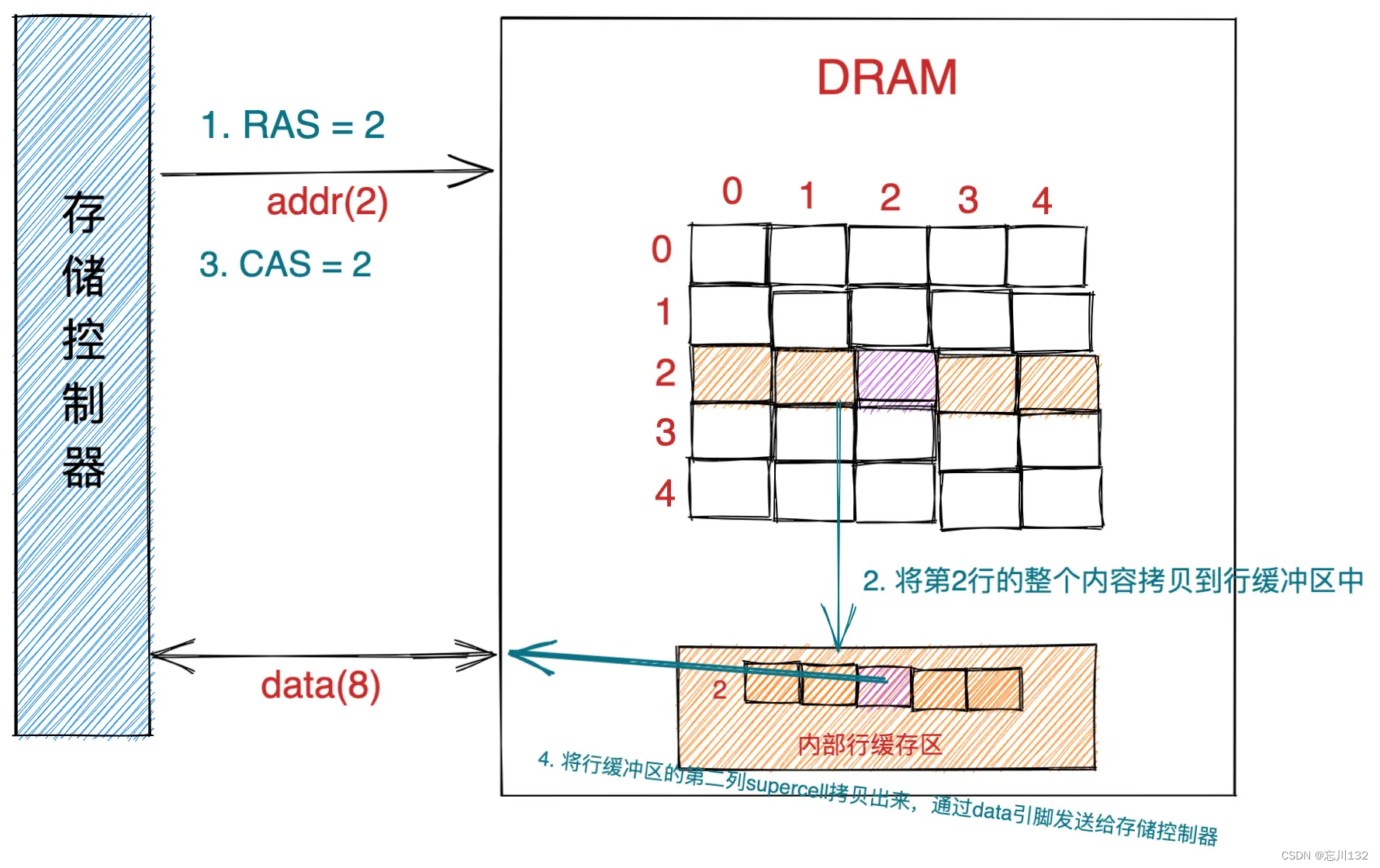

我们现在就以读取上图中坐标地址为(2,2)的 supercell 为例,来说明访问 DRAM 芯片的过程。


  1. 首先存储控制器将行地址 RAS = 2 通过地址引脚发送给 DRAM 芯片。

  2. DRAM 芯片根据 RAS = 2 将二维矩阵中的第二行的全部内容拷贝到内部行缓冲区中。

  3. 接下来存储控制器会通过地址引脚发送 CAS = 2 到 DRAM 芯片中。

  4. DRAM芯片从内部行缓冲区中根据 CAS = 2 拷贝出第二列的 supercell 并通过数据引脚发送给存储控制器。

DRAM 芯片的 IO 单位为一个 supercell ,也就是一个字节(8 bit)。

8.2 CPU 如何读写主存

前边我们介绍了内存的物理结构,以及如何访问内存中的 DRAM 芯片获取 supercell 中存储的数据(一个字节)。本小节我们来介绍下 CPU 是如何访问内存的:


CPU 与内存之间的数据交互是通过总线(bus)完成的,而数据在总线上的传送是通过一系列的步骤完成的,这些步骤称为总线事务(bus transaction)。

其中数据从内存传送到 CPU 称之为读事务(read transaction),数据从 CPU 传送到内存称之为写事务(write transaction)。

总线上传输的信号包括:地址信号,数据信号,控制信号。其中控制总线上传输的控制信号可以同步事务,并能够标识出当前正在被执行的事务信息:

  • 当前这个事务是到内存的?还是到磁盘的?或者是到其他 IO 设备的?
  • 这个事务是读还是写?
  • 总线上传输的地址信号(物理内存地址),还是数据信号(数据)?。

这里大家需要注意总线上传输的地址均为物理内存地址。比如:在 MESI 缓存一致性协议中当 CPU core0 修改字段 a 的值时,其他 CPU 核心会在总线上嗅探字段 a 的物理内存地址,如果嗅探到总线上出现字段 a 的物理内存地址,说明有人在修改字段 a,这样其他 CPU 核心就会失效字段 a 所在的 cache line 。

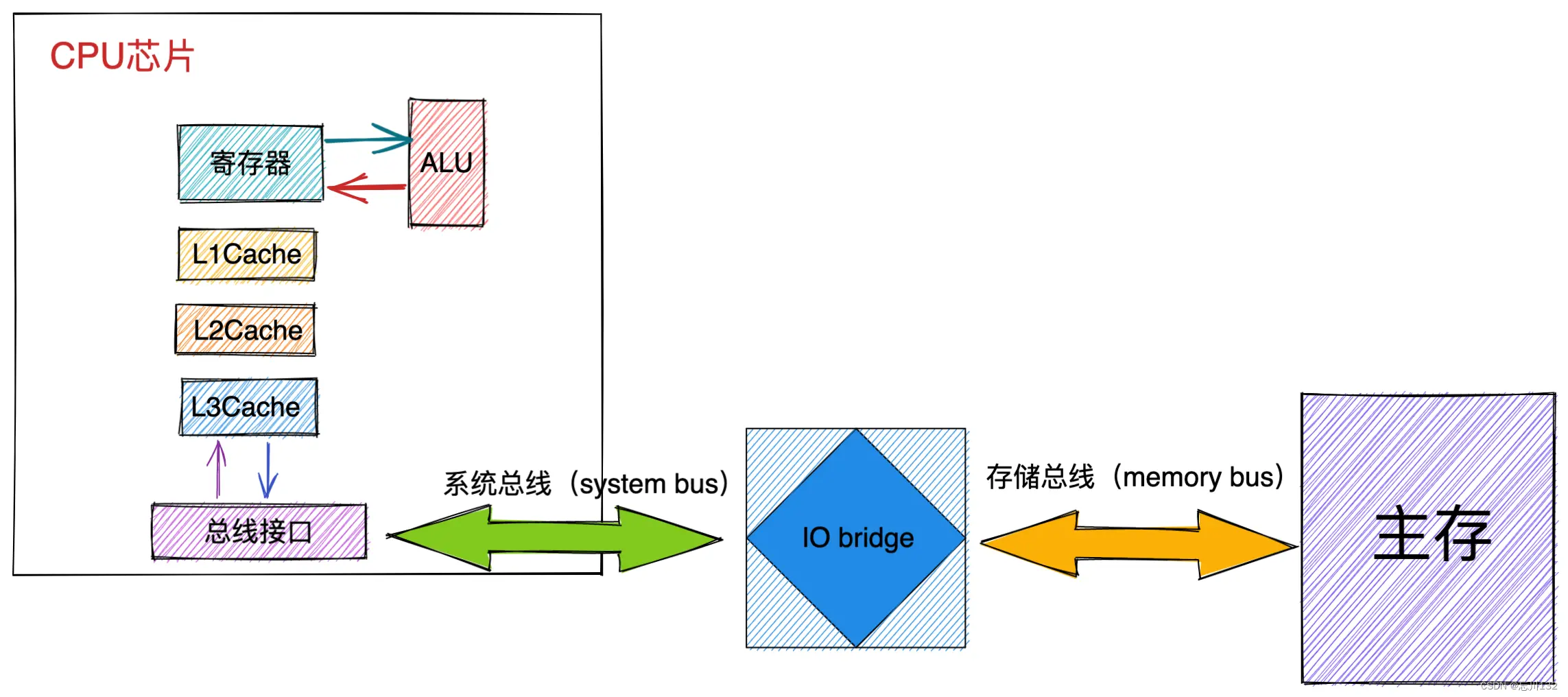

如上图所示,其中系统总线是连接 CPU 与 IO bridge 的,存储总线是来连接 IO bridge 和主存的。

IO bridge 负责将系统总线上的电子信号转换成存储总线上的电子信号。IO bridge 也会将系统总线和存储总线连接到IO总线(磁盘等IO设备)上。这里我们看到 IO bridge 其实起的作用就是转换不同总线上的电子信号。

8.3 CPU 从内存读取数据过程

假设 CPU 现在需要将物理内存地址为 A 的内容加载到寄存器中进行运算。

大家需要注意的是 CPU 只会访问虚拟内存,在操作总线之前,需要把虚拟内存地址转换为物理内存地址,总线上传输的都是物理内存地址,这里省略了虚拟内存地址到物理内存地址的转换过程,这部分内容我会在后续文章的相关章节详细为大家讲解,这里我们聚焦如何通过物理内存地址读取内存数据。


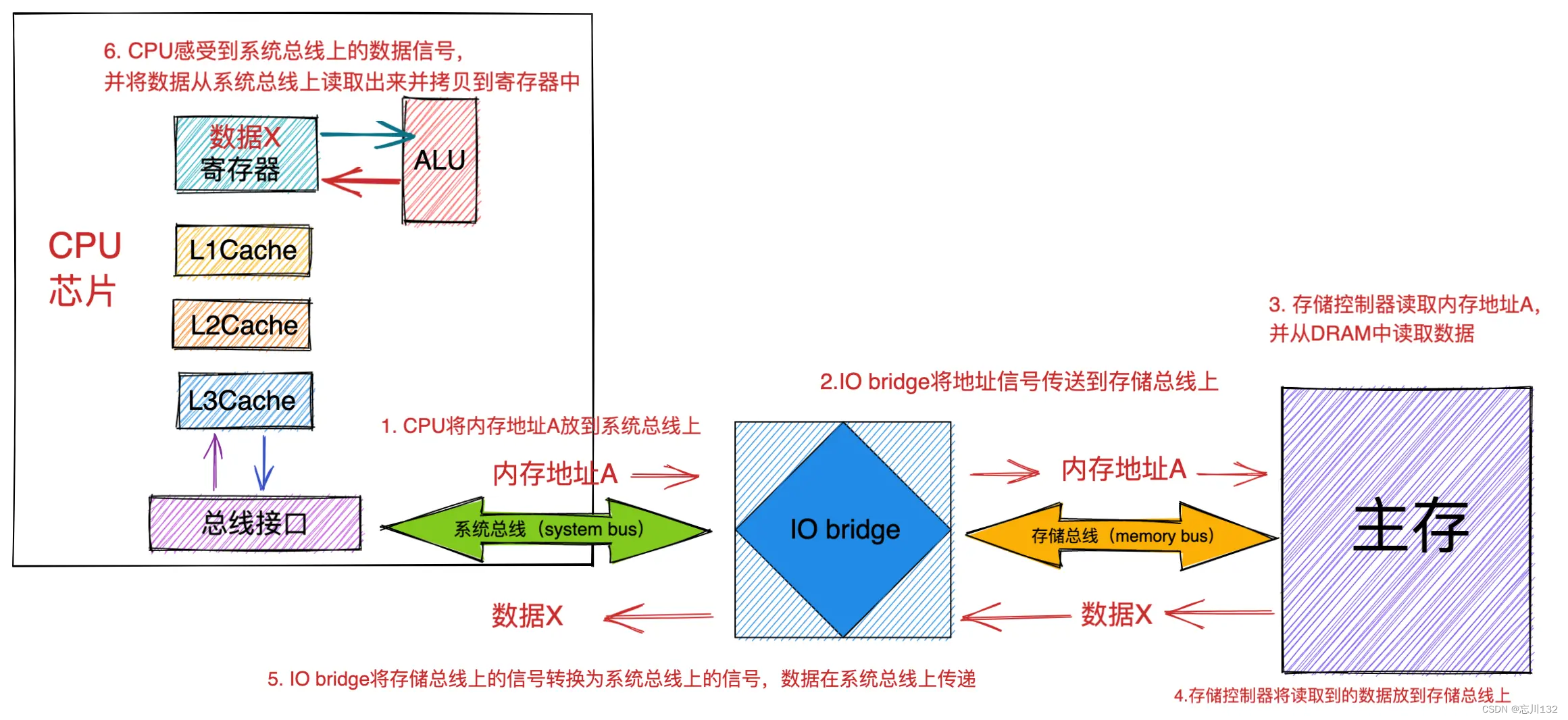

首先 CPU 芯片中的总线接口会在总线上发起读事务(read transaction)。 该读事务分为以下步骤进行:

  1. CPU 将物理内存地址 A 放到系统总线上。随后 IO bridge 将信号传递到存储总线上。

  2. 主存感受到存储总线上的地址信号并通过存储控制器将存储总线上的物理内存地址 A 读取出来。

  3. 存储控制器通过物理内存地址 A 定位到具体的存储器模块,从 DRAM 芯片中取出物理内存地址 A 对应的数据 X。

  4. 存储控制器将读取到的数据 X 放到存储总线上,随后 IO bridge 将存储总线上的数据信号转换为系统总线上的数据信号,然后继续沿着系统总线传递。

  5. CPU 芯片感受到系统总线上的数据信号,将数据从系统总线上读取出来并拷贝到寄存器中。

以上就是 CPU 读取内存数据到寄存器中的完整过程。

但是其中还涉及到一个重要的过程,这里我们还是需要摊开来介绍一下,那就是存储控制器如何通过物理内存地址 A 从主存中读取出对应的数据 X 的?

接下来我们结合前边介绍的内存结构以及从 DRAM 芯片读取数据的过程,来总体介绍下如何从主存中读取数据。

8.4 如何根据物理内存地址从主存中读取数据

前边介绍到,当主存中的存储控制器感受到了存储总线上的地址信号时,会将内存地址从存储总线上读取出来。

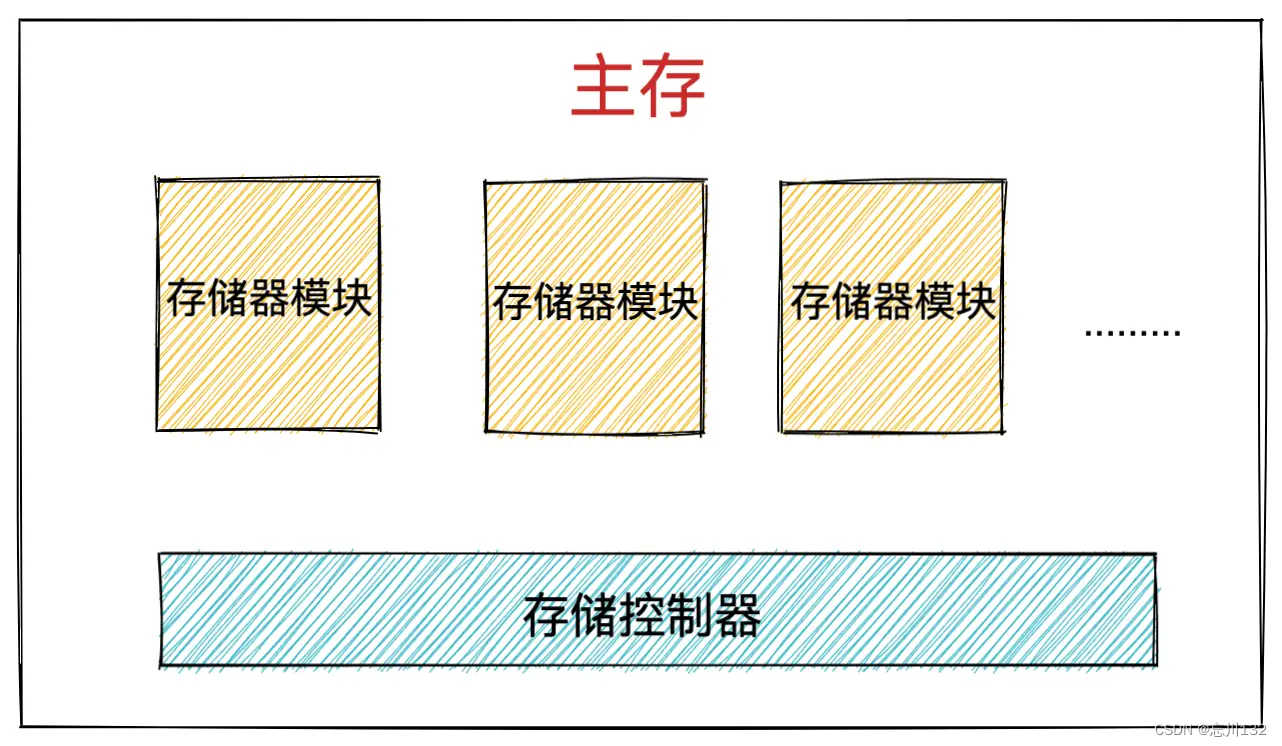

随后会通过内存地址定位到具体的存储器模块。还记得内存结构中的存储器模块吗 ?


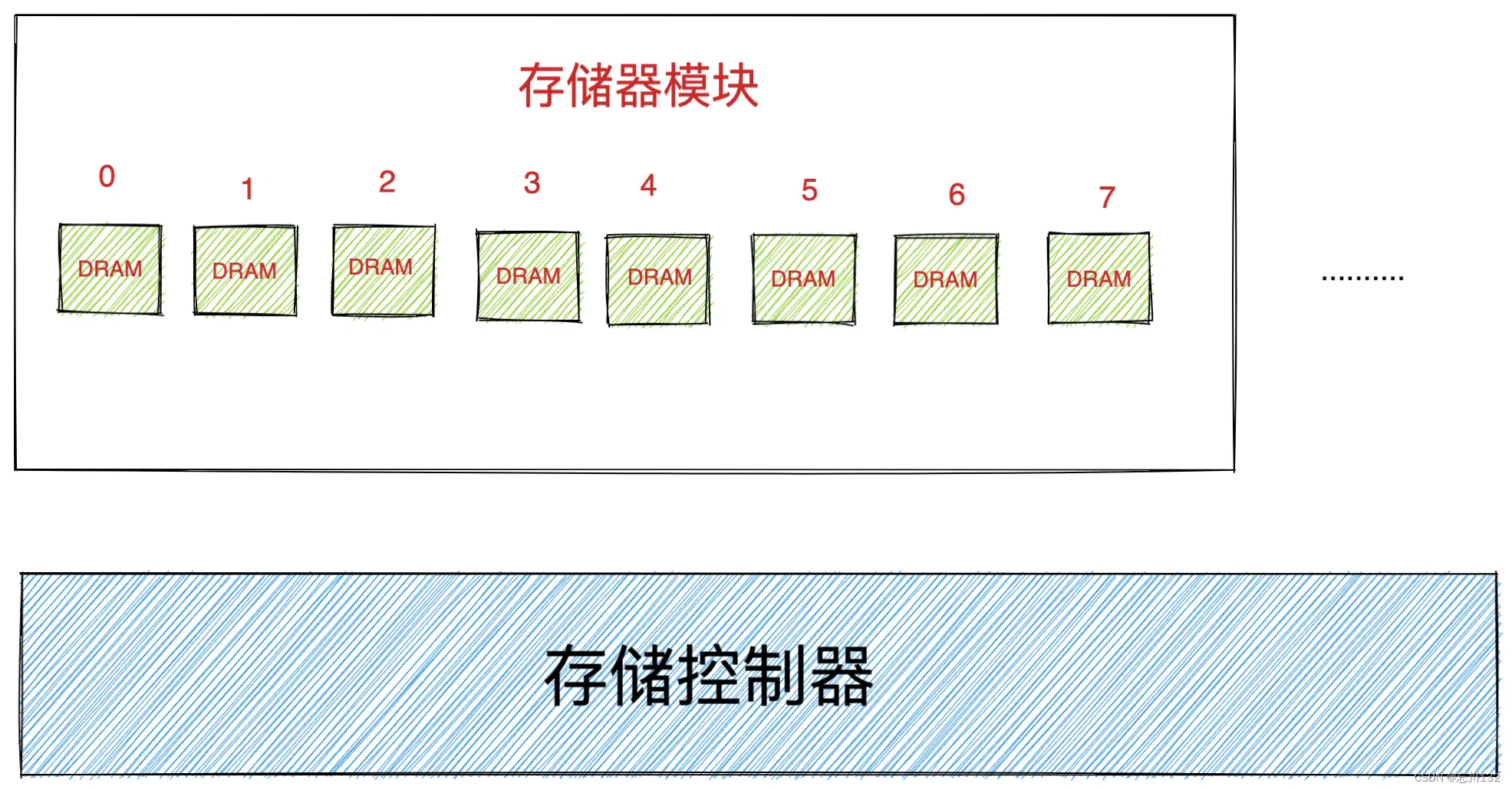

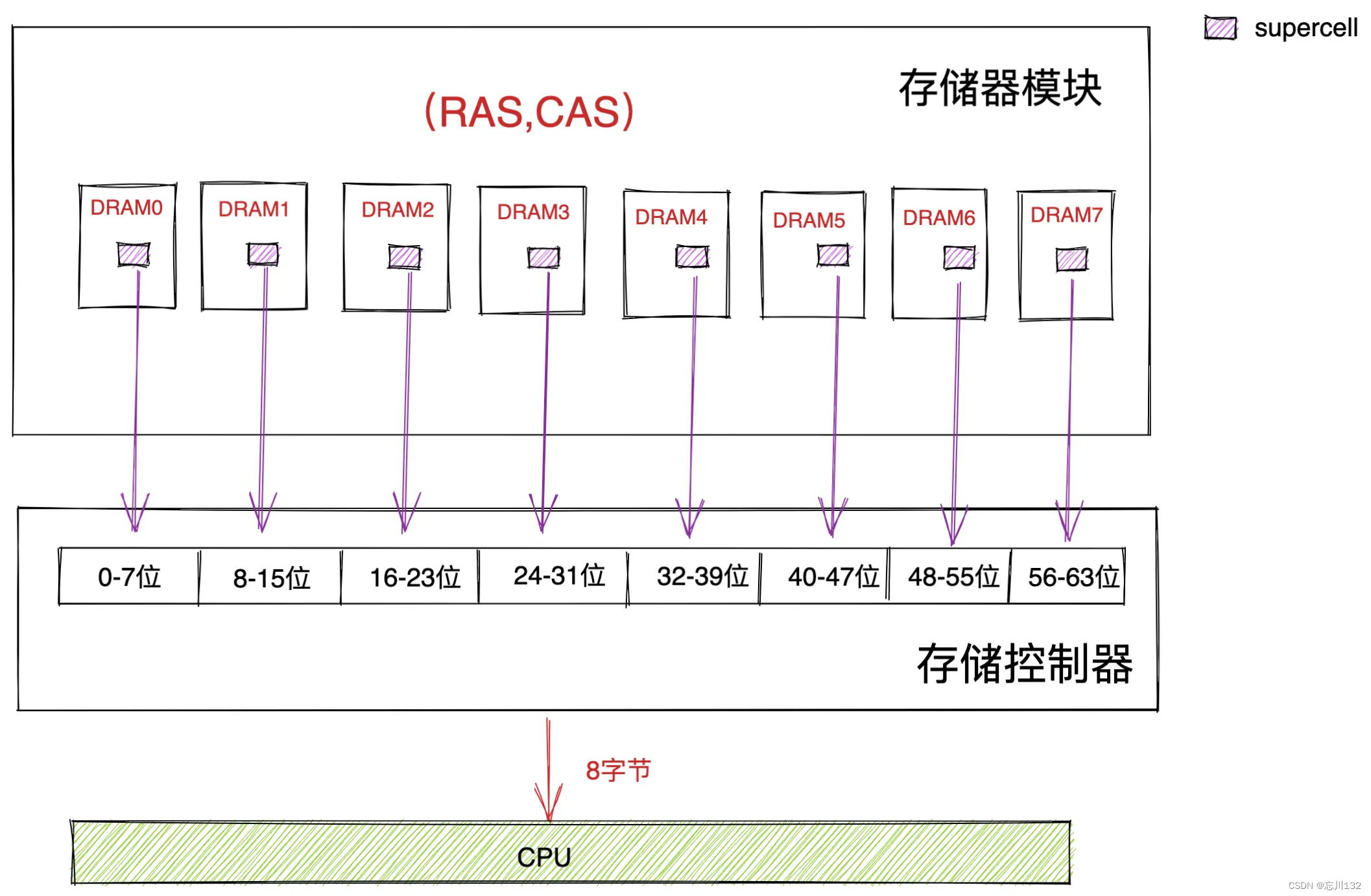

而每个存储器模块中包含了 8 个 DRAM 芯片,编号从 0 - 7 。


存储控制器会将物理内存地址转换为 DRAM 芯片中 supercell 在二维矩阵中的坐标地址(RAS,CAS)。并将这个坐标地址发送给对应的存储器模块。随后存储器模块会将 RAS 和 CAS 广播到存储器模块中的所有 DRAM 芯片。依次通过 (RAS,CAS) 从 DRAM0 到 DRAM7 读取到相应的 supercell 。


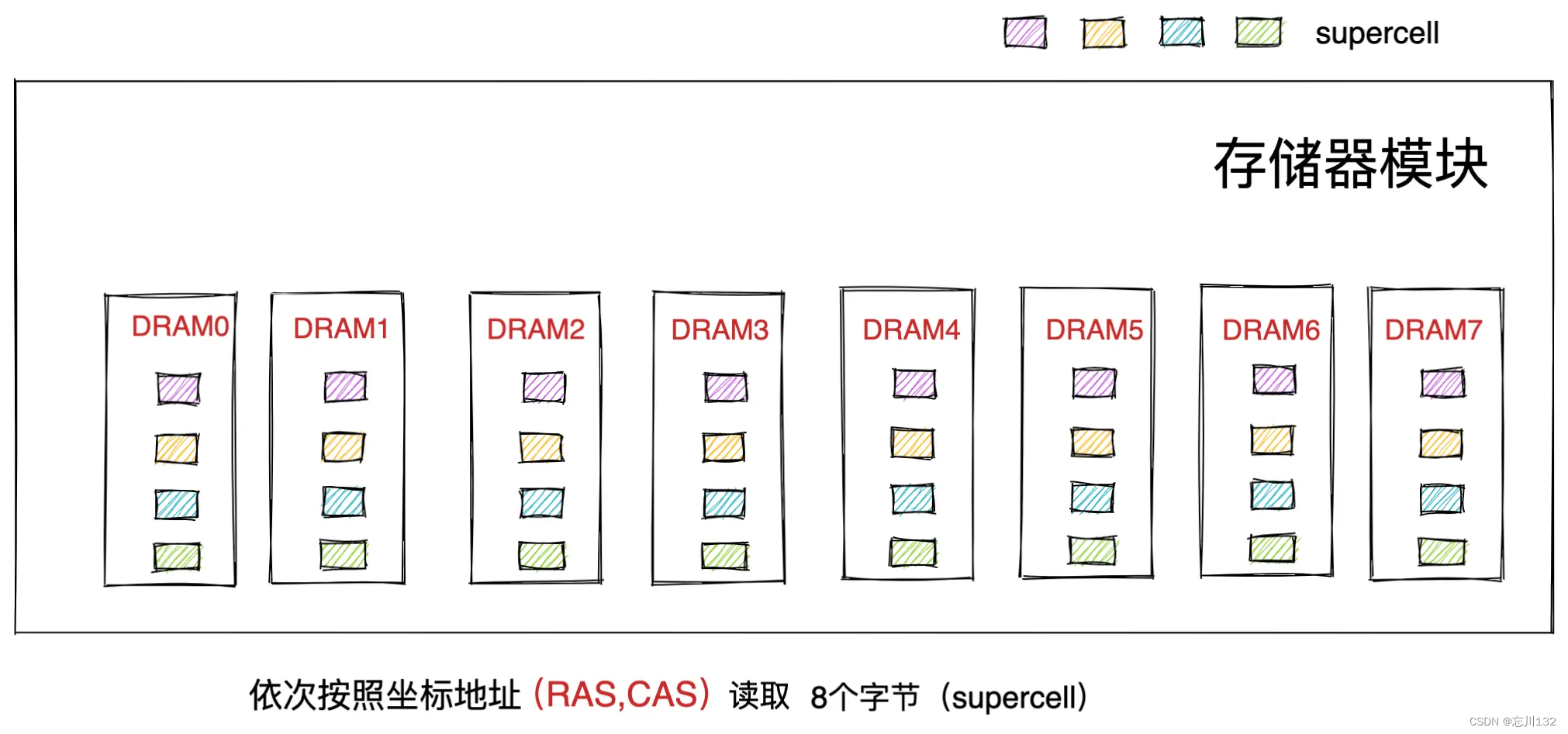

我们知道一个 supercell 存储了一个字节( 8 bit ) 数据,这里我们从 DRAM0 到 DRAM7 依次读取到了 8 个 supercell 也就是 8 个字节,然后将这 8 个字节返回给存储控制器,由存储控制器将数据放到存储总线上。

CPU 总是以 word size 为单位从内存中读取数据,在 64 位处理器中的 word size 为 8 个字节。64 位的内存每次只能吞吐 8 个字节。

CPU 每次会向内存读写一个 cache line 大小的数据( 64 个字节),但是内存一次只能吞吐 8 个字节。

所以在物理内存地址对应的存储器模块中,DRAM0 芯片存储第一个低位字节( supercell ),DRAM1 芯片存储第二个字节,......依次类推 DRAM7 芯片存储最后一个高位字节。


由于存储器模块中这种由 8 个 DRAM 芯片组成的物理存储结构的限制,内存读取数据只能是按照物理内存地址,8 个字节 8 个字节地顺序读取数据。所以说内存一次读取和写入的单位是 8 个字节。


而且在程序员眼里连续的物理内存地址实际上在物理上是不连续的。因为这连续的 8 个字节其实是存储于不同的 DRAM 芯片上的。每个 DRAM 芯片存储一个字节(supercell)

8.5 CPU 向内存写入数据过程

我们现在假设 CPU 要将寄存器中的数据 X 写到物理内存地址 A 中。同样的道理,CPU 芯片中的总线接口会向总线发起写事务(write transaction)。写事务步骤如下:

  1. CPU 将要写入的物理内存地址 A 放入系统总线上。

  2. 通过 IO bridge 的信号转换,将物理内存地址 A 传递到存储总线上。

  3. 存储控制器感受到存储总线上的地址信号,将物理内存地址 A 从存储总线上读取出来,并等待数据的到达。

  4. CPU 将寄存器中的数据拷贝到系统总线上,通过 IO bridge 的信号转换,将数据传递到存储总线上。

  5. 存储控制器感受到存储总线上的数据信号,将数据从存储总线上读取出来。

  6. 存储控制器通过内存地址 A 定位到具体的存储器模块,最后将数据写入存储器模块中的 8 个 DRAM 芯片中。

总结

本文我们从虚拟内存地址开始聊起,一直到物理内存地址结束,包含的信息量还是比较大的。首先我通过一个进程的运行实例为大家引出了内核引入虚拟内存空间的目的及其需要解决的问题。

在我们有了虚拟内存空间的概念之后,我又近一步为大家介绍了内核如何划分用户态虚拟内存空间和内核态虚拟内存空间,并在次基础之上分别从 32 位体系结构和 64 位体系结构的角度详细阐述了 Linux 虚拟内存空间的整体布局分布。

  • 我们可以通过 cat /proc/pid/maps 或者 pmap pid 命令来查看进程用户态虚拟内存空间的实际分布。

  • 还可以通过 cat /proc/iomem 命令来查看进程内核态虚拟内存空间的的实际分布。

在我们清楚了 Linux 虚拟内存空间的整体布局分布之后,我又介绍了 Linux 内核如何对分布在虚拟内存空间中的各个虚拟内存区域进行管理,以及每个虚拟内存区域的作用。在这个过程中还介绍了相关的内核数据结构,近一步从内核源码实现角度加深大家对虚拟内存空间的理解。

最后我介绍了物理内存的结构,以及 CPU 如何通过物理内存地址来读写内存中的数据。这里我需要特地再次强调的是 CPU 只会访问虚拟内存地址,只不过在操作总线之前,通过一个地址转换硬件将虚拟内存地址转换为物理内存地址,然后将物理内存地址作为地址信号放在总线上传输,由于地址转换的内容和本文主旨无关,考虑到文章的篇幅以及复杂性,我就没有过多的介绍。

好了,本文的内容到这里就全部结束了,感谢大家的耐心观看。

  • 7
    点赞
  • 7
    收藏
    觉得还不错? 一键收藏
  • 0
    评论

“相关推荐”对你有帮助么?

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
