华中数控系统CNC数据采集

华中数控系统，虽然国内市场比广数差了很多，   但是背靠着华中科技大学成立的研究院，近几年一直再研究智能制造，

最新推出的华中8型数控系统最为典型，其内置了包括系统控制系统软件、伺服驱动、伺服电机、相关通讯协议等，提供以太网接口，支持标准TCP/IP协议，经过简单参数配置即可实现外部系统与数控系统的通讯，同时采用华中数控自主开发的基于“大数据”的工艺参数智能优化技术，获取机床1ms周期性实时“大数据”，进行工艺参数智能优



华中以华中8系列数据采集最为典型，但是系统一般需要升级到2017年以后的支持数据采集



华中系列采集参数如图类别，主要的一些参数信息，如报警、负载、转速、程序管理都可以进行管理。

采集方式：

华中和fanuc、广数网口系类类似、都是可以通过调用动态链接库的方式进行数据采集

其中华中动态链接库分为c++的动态链接库以及c#的动态链接库，而广数则是通用



目前针对的主流开发平台Linux和 Windows，提供了不同的二次开发软件包。
对于Windows开发，根据开发环境是C++或者C#，多连接版分别提供两种不同的软件包。这些文件位于SDK包lib文件夹下。
具体如下表所示：



软件包配置



Windows平台下进行HNC-8的二次开发，需将HNC-8的二次开发提供的相关软件包文件加入自己的工程文件夹中。下面就分别介绍Microsoft Visual Studio 10.0中的使用环境下C++开发库、C#开发库的配置及使用。也可以参考本SDK包提供的Demo演示程序，位于SDK包demos文件夹下。

1. C++二次开发库配置

Microsoft Visual Studio 10.0配置开发环境步骤：

1. 启动Microsoft Visual Studio 10.0，新建一个应用程序工程C++DEMO；
2. 在工程目录下新建一个lib目录，将HNC-8二次开发SDK包中的Windows平台的lib库文件HncNetForDll.lib拷贝到新建的lib目录下；
3. 将HNC-8二次开发SDK包中的include头文件目录拷贝到工程目录下；
4. 右键点击工程名称C++Demo，在弹出菜单中选择属性，弹出属性页；

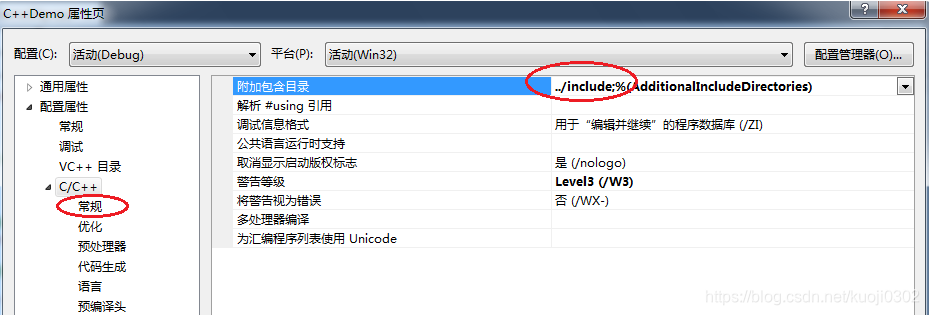

5. 选择“配置属性—C/C++—常规”，在右边“附加包含目录”中加入头文件路径。

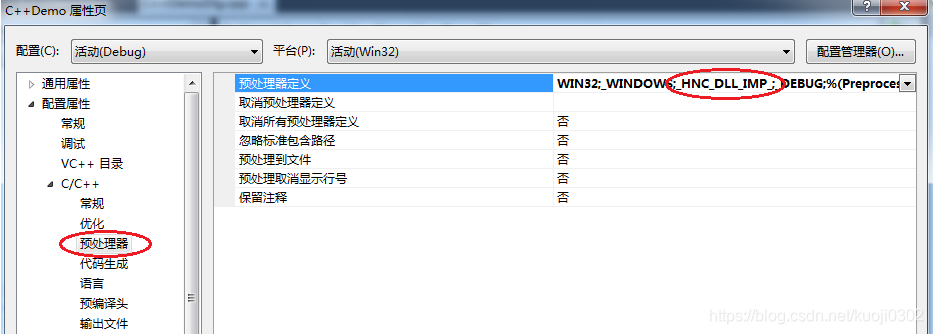

6. 选择“配置属性—C/C++—预处理器”，在右边预处理定义添加宏定义“_HNC_DLL_IMP_”。

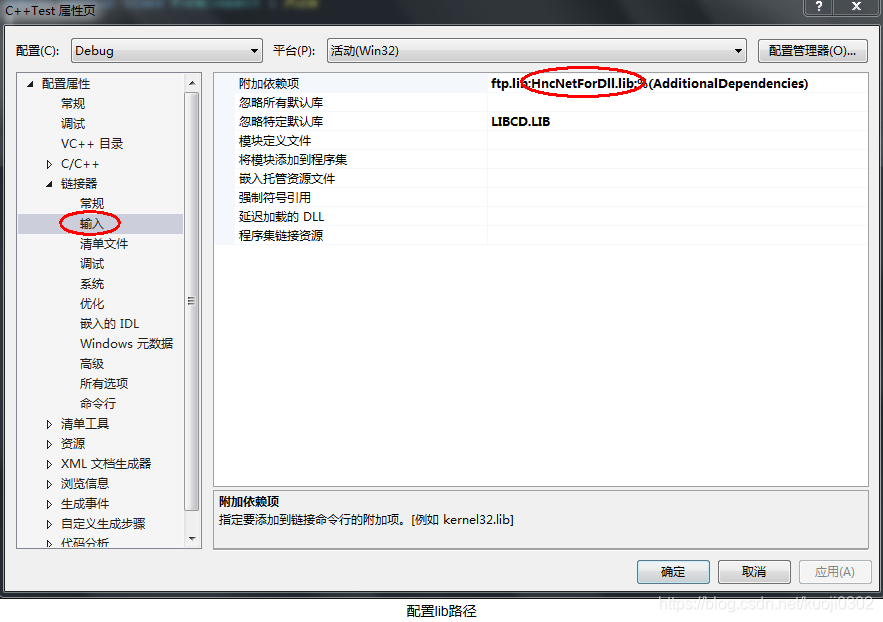

选择“配置属性——链接器——输入”，在右边“附加依赖项”中输入“HncNetForDll.lib”，在“忽略特定目录库”中输入“LIBCD.LIB”。

在生成目标文件.exe所在的文件夹中，加入dll文件HncNetForDll.dll。

在应用程序文件中加入函数库头文件的声明，例如：#include "hncapi.h"；

至此，用户就可以在Microsoft Visual Studio10.0中调用网络模块的函数，开始编写应用程序。





2. C#二次开发库配置

Microsoft Visual Studio 10.0配置开发环境步骤：

1. 启动Microsoft Visual Studio 10.0，新建一个应用程序工程C#DEMO；
2. 在工程目录下加入HncApi文件夹文件，引用HNCAPI_INTERFACE命名空间，或者修改命名空间使与该程序一致；
3. 将HncNetDllForCSharp.dll复制到生成执行文件的目标文件夹；

调用示例

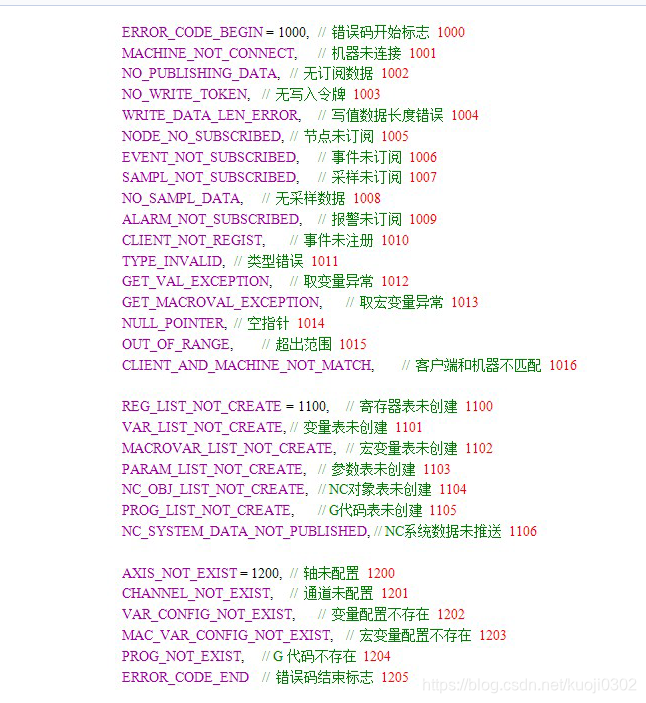

连接错误码
