学习单片机所需的电路知识点集合

电路基础

嵌入式工程师的硬件要学到什么程度呢？

嵌入式软件开发，本质上不需要你硬件非常精通，你可以不会画电路图，可以不会焊接，可以不会打PCB板。但是你需要懂电路基本原理，认识常用的元器件，能看懂电路图，会调试电路。尤其是越底层的开发（单片机、Linux驱动等）越接近硬件。当然，如果你能精通硬件更好，那你就是真正意义的嵌入式工程师，这个需要看个人了，每个人精力都有限，软硬兼通需要很强的天赋及努力，而且要看工作后的机遇。有句话叫好的硬件工程师都是钱喂出来的，因为它的试错成本要远远高于软件（所以起薪低）。

电路基础

电的类比

一般我们把电子知识想复杂了，实际电就可以理解为是水，电的特性和水的特性是类似的，因为电是看不见的，所以我们理解起来有困难。

电可以认为是看不见的水 电流类似于水流 电压类似于水压

电流

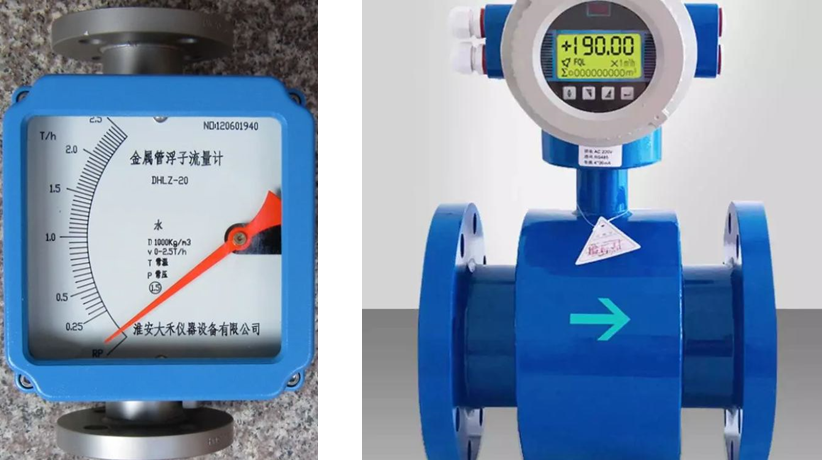

水流量计（ 1单位流量= 1吨/小时=1T/H）

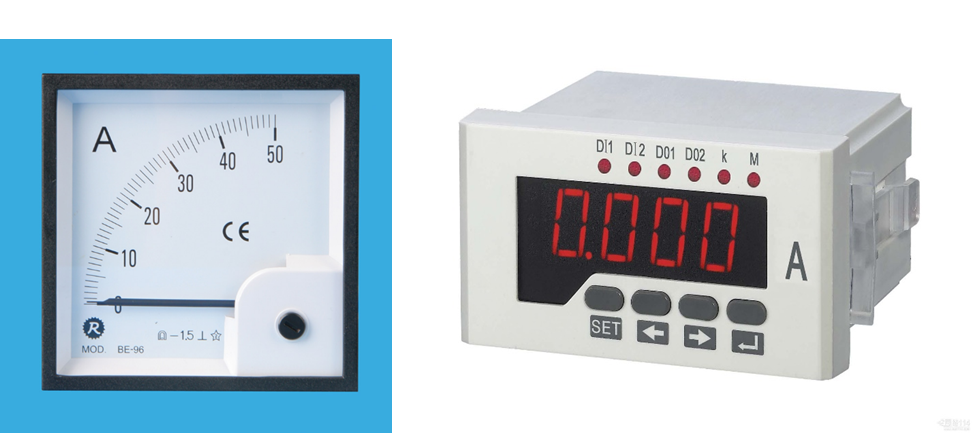

电流表（安培 1A= 1库伦/秒）

电流表实际就可以看成是水流表，就是计算水的流量，电的流量的意思。我们水管中流出了多少水，很容易理解，实际电在电线中流动，可以看成水的流动是一样的 。

电压

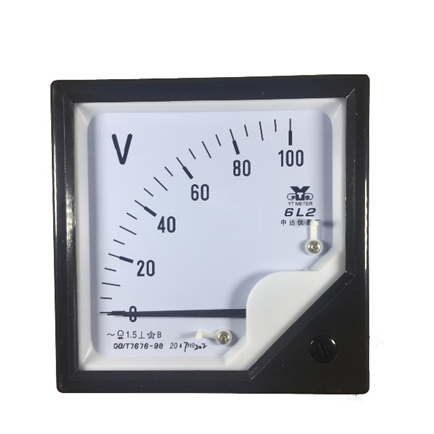

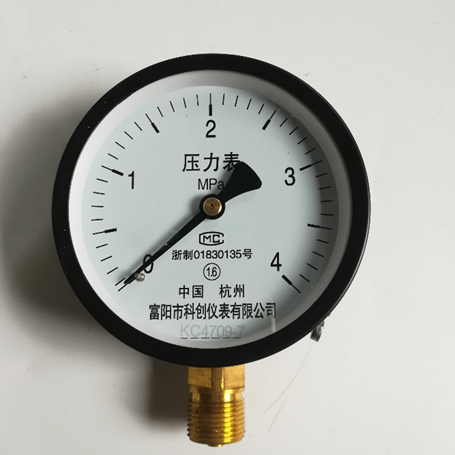

水压表 电压表

我们可以认为水压表测量水对水管的压力，电压表是测量电对电线的压力。水是从水压高的地方流到水压低的地方，电也是从电压高的地方流到电压低的地方。

电路

水到处流动 形成小河、小溪之类。电到处流动，形成什么，就是电路。水走的路是水路，电路这样就好理解了。

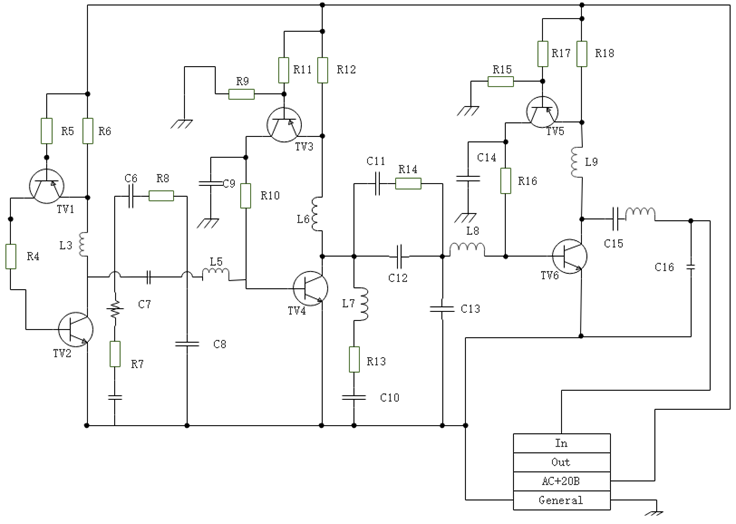

类比电路图

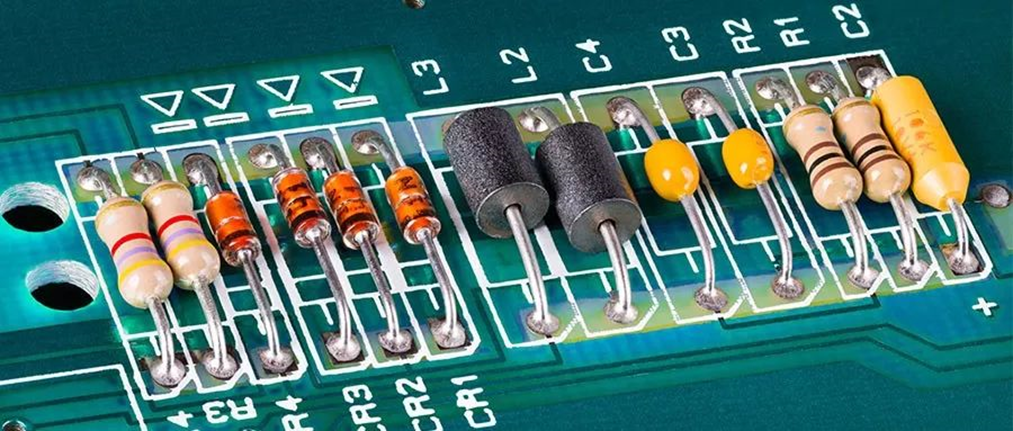

电子元器件

电路图中有很多元件，我们可以把很多元件看成水路中的很多元件就容易理解。

电阻

电阻实际是大小不同的水管让水流的小一点，慢一点，这样后面的器件，不至于受到大电流冲击搞坏了 。电阻无方向，电阻就是阻碍电的流动，你可以想象一个水管里有水垢，水垢越多，水阻越大，水流越小。同理，电阻越大，导体对电流的阻碍作用越大，电流越小。

实物图

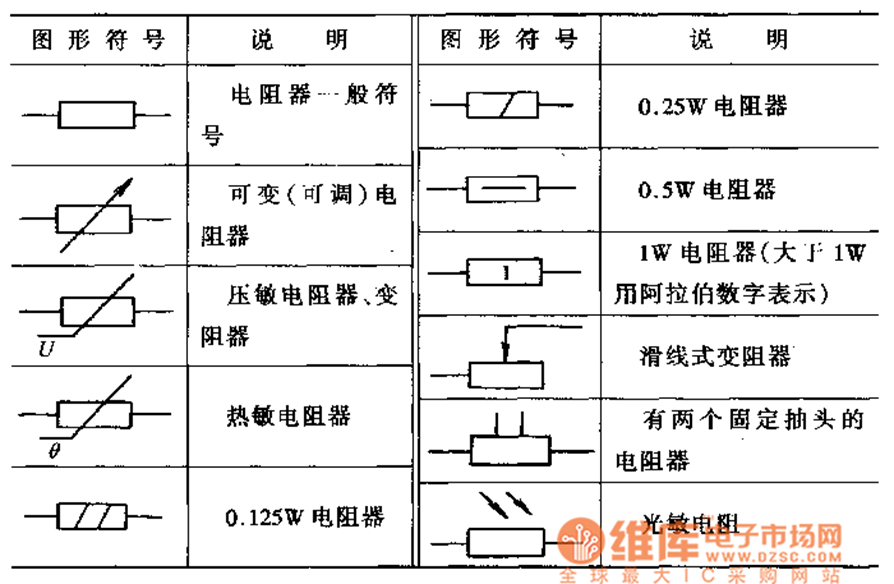

电路符号

电阻是电子学中的一个基本概念，以下是对电阻的详细解释：

电阻的定义

电阻（Resistor）是描述导体对电流阻碍作用大小的物理量。在电路中，电阻通常用字母“R”表示，单位为欧姆（Ω）。当导体中有电流通过时，电子会与导体中的原子发生碰撞，这种碰撞会阻碍电流的流动，形成电阻。

电阻的特点

阻流：电阻的主要作用是阻碍电流的流动。电流通过电阻时，会消耗电能，转化为热能。

分压：在串联电路中，电阻具有分压作用，即电阻会按照其阻值比例分配电路中的电压。

限流：在并联电路中，虽然电阻不会改变电路的总电压，但可以通过并联不同阻值的电阻来限制通过某条支路的电流。

热效应：电流通过电阻时会产生热量，这种热效应可以用于加热、烘干等应用。

非线性电阻：除了常见的线性电阻外，还有非线性电阻，如热敏电阻、光敏电阻等，它们的阻值会随着温度、光照等条件的变化而变化。

电阻的用法

限流：在电路中串联电阻，可以限制通过电路的电流大小，保护电路中的其他元件不受过大电流的损害。

分压：在串联电路中，通过调整电阻的阻值，可以按照比例分配电路中的电压，以满足不同元件的电压需求。

负载：电阻可以作为电路的负载，消耗电能并转化为热能或其他形式的能量。

调谐与匹配：在高频电路中，电阻可以用于调谐电路的频率，以及实现电路之间的阻抗匹配，提高电路的传输效率。

测温与传感：利用热敏电阻等非线性电阻的特性，可以制作温度传感器等元件，用于测量和监测温度等物理量。

注意事项

功率匹配：在选择电阻时，需要注意其额定功率是否满足电路的要求，以防止电阻过热而损坏。

精度与稳定性：对于需要精确控制电流或电压的电路，需要选择精度高、稳定性好的电阻。

散热：在高功率电路中，需要注意电阻的散热问题，以防止电阻过热而影响电路的稳定性。

电容

电容是可以理解成一个装水的容器（水桶、池塘、湖泊、水库），水要通过池塘、湖泊，首先需要灌满它才能过得去。所以这部分水（电能）可以被这些容器保存下来，这是电容的储能作用，另外很明显，无论前面的水流多么湍急，到了湖泊就要先灌满它，湖泊开口再向下游流水，自然流水就缓慢一些，所以它也有缓冲的作用。大波浪到了湖泊变平稳，实际变成了小波浪，波的形状都变了，这就是过滤的作用，只允许特定的波通过。

所以电容在电路中是储能、缓冲、减压、过滤器件。

同一颗电容在电路中摆放的位置不同，作用不同，也就是在这个电路中它主要起漏斗的作用，但是在另外的电路中，它就是做储能了。因为后面的元件需要是稳定的水流， 你可以这样想象我们拿着水桶往水缸里倒水的时候，水面上起的水花是很大的，这样的水花，对后面的器件是有损伤的。

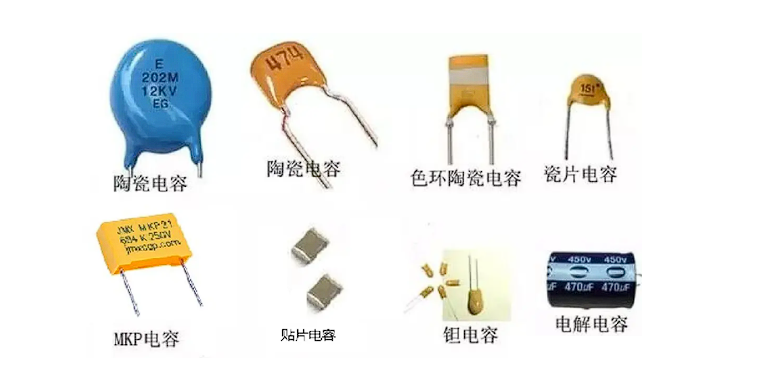

实物

电路符号

电容的定义

电容（Capacitance），亦称作“电容量”，是指在给定电位差下自由电荷的储藏量，记为C，国际单位是法拉（F）。电容是表现电容器容纳电荷本领的物理量，从物理学上讲，它是一种静态电荷存储介质。

电容的特点

存储电荷：电容能够存储电荷，并在需要时释放电荷。这是电容的基本特性，也是其在电路中广泛应用的基础。

隔直通交：电容具有隔直通交的特性，即直流电无法通过电容，而交流电则可以通过。这一特性使得电容在交流电路中具有重要的应用价值。

充放电特性：电容在充电过程中，随着电压的升高，存储的电荷量逐渐增加；在放电过程中，随着电压的降低，存储的电荷量逐渐减少。这一特性使得电容在储能、滤波等方面具有广泛的应用。

频率响应：电容的容抗与频率成反比，即频率越高，容抗越小，电容对交流电的阻碍作用越小。因此，电容在高频电路中具有更好的性能表现。

电容的用法

滤波：电容在电源滤波电路中起到重要作用，可以滤除直流电源中的交流成分，使输出电压更加稳定。同时，在信号滤波电路中，电容也可以滤除高频噪声，提高信号的信噪比。

耦合：在信号传输过程中，有时需要将两个电路之间进行耦合，以实现信号的传递。电容可以作为耦合元件，利用其隔直通交的特性，将交流信号从一个电路传递到另一个电路。

谐振：电容与电感器可以组成谐振电路，产生谐振现象。在无线电通信、音频放大等领域中，谐振电路具有广泛的应用。

储能：电容可以存储电荷，并在需要时释放电能。这一特性使得电容在储能电路中具有重要的应用价值，如闪光灯、照相机等设备的储能电容。

旁路与去耦：在电路中，旁路电容可以为本地器件提供能量，降低负载需求；而去耦电容则可以将电路中的高频噪声滤除，保持信号的纯净性。

注意事项

电容的选用：在选择电容时，需要根据电路的具体需求选择合适的电容类型和参数，如电容的容量、工作电压、频率响应等。

电容的极性：某些类型的电容（如电解电容）具有极性，使用时需要注意其正负极的接法，以避免电容损坏或失效。

电容的散热：在高功率电路中，需要注意电容的散热问题，以防止电容过热而影响电路的稳定性。

电感

电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗这种电流的改变。这种电感电动势简称自感电动势或感生电动势。电感在数值上等于回路中电流强弱及改变速度（即电流对时间的变化率）一次方成正比的比例系数。单位是亨利（H）。它描述导线载流时产生的电磁场强度。电感可分为自感和互感。自感描述的是由于导体本身电流的变化而产生的电磁感应现象；互感则是由于一个导体中的电流变化而产生的变化电磁场，在邻近的另一个导体中产生感应电动势的现象。电感作用的本质是电磁感应，磁通量变化越快，电感量越大，反之则越小。(来拒去留)

【电感在电路中起什么作用的，电感的工作原理】 电感在电路中起什么作用的，电感的工作原理_哔哩哔哩_bilibili

【看懂电感的这两个作用，电子学基本上就入门了】 看懂电感的这两个作用，电子学基本上就入门了_哔哩哔哩_bilibili

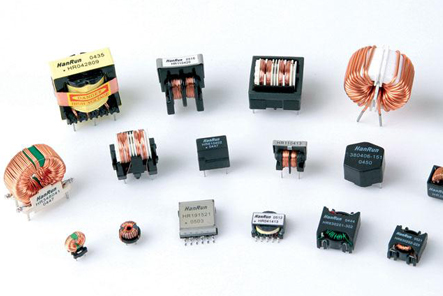

实物

电路符号

电感是电子学中的一个核心概念，以下是对电感的详细解释：

电感的定义

电感（Inductance）是闭合回路的一种属性，是描述由于线圈电流变化，在本线圈中或在另一线圈中引起感应电动势效应的电路参数。它是自感和互感的总称，提供电感的器件称为电感器。电感量的大小用字母“L”表示，单位为亨利（H）。

电感的特点

通直流、阻交流：电感对直流电的阻碍作用较小，而对交流电的阻碍作用较大。这是因为当电感中的电流发生变化时，会在电感两端产生自感电动势，阻碍电流的变化。交流电由于电流方向不断改变，因此会在电感中产生较大的阻碍作用。

感抗作用：电感对交流电的阻碍作用称为感抗（XL），感抗的大小与电感量L和交流电的频率f成正比。即XL=2πfL。因此，电感在高频电路中的阻碍作用更大。

自感与互感：电感分为自感和互感两种。自感是线圈自身电流变化而产生的感应电动势；互感则是两个线圈之间由于磁场变化而产生的感应电动势。

储能与释放能量：电感在电路中还可以起到储能和释放能量的作用。当电流通过电感时，电感会储存电能；当电流减小时，电感会释放储存的电能。

电感的用法

滤波：电感在滤波电路中可以滤除高频噪声，保留低频信号。这是因为电感对高频信号的阻碍作用较大，而对低频信号的阻碍作用较小。因此，电感常用于电源滤波电路中，以减小输出电压的脉动和噪声。

振荡：电感与电容器可以组成振荡电路，产生振荡信号。振荡电路在通信、音频放大等领域具有广泛的应用。

延迟：电感在电路中还可以起到延迟信号的作用。当信号通过电感时，由于电感的阻碍作用，信号会延迟一段时间才能到达输出端。这一特性使得电感在信号处理电路中具有一定的应用价值。

陷波：电感可以用于制作陷波器，以滤除特定频率的信号。陷波器在通信、音频处理等领域具有广泛的应用。

变压器：电感线圈中流过变化的电流时，不但在自身两端产生感应电压，而且能使附近的线圈中产生感应电压，这一现象叫互感。利用这一原理可以制作变压器，实现电压的变换、电流的变换和阻抗的变换等功能。

注意事项

电感量的选择：在选择电感时，需要根据电路的具体需求选择合适的电感量。电感量过大或过小都可能影响电路的性能。

电感的频率特性：电感对交流电的阻碍作用与频率有关，因此在使用电感时需要注意其频率特性。特别是在高频电路中，需要选择具有较好高频特性的电感。

电感的散热：在高功率电路中，需要注意电感的散热问题，以防止电感过热而影响电路的稳定性。

二极管

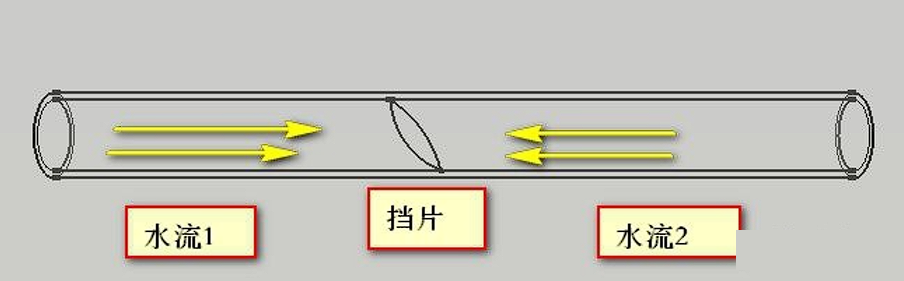

二极管实际是单向阀门， 意思就是说 水只能从一头进另一头出 。二极管就是这么个作用，它只能从一边过来的电能通过，从另一边过来的实际就过不去，记得电看成是水。

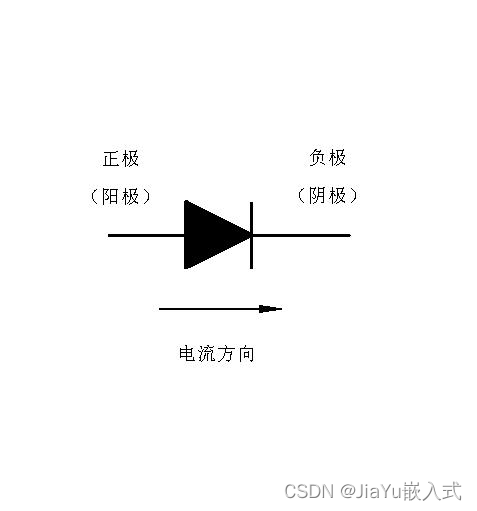

这个就是二极管的符号，很形象，右边有个竖杠，很明显，从左边来的电能流到右边，从右边来的就被挡到了。左边来挡片冲开，右边来抵死。

二极管在电路中的特性与水路中的单向阀基本原理一致。

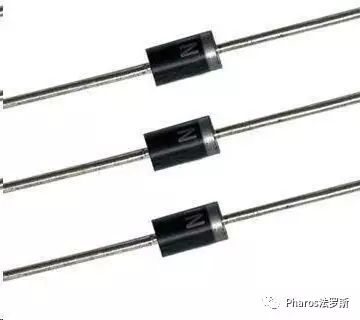

实物

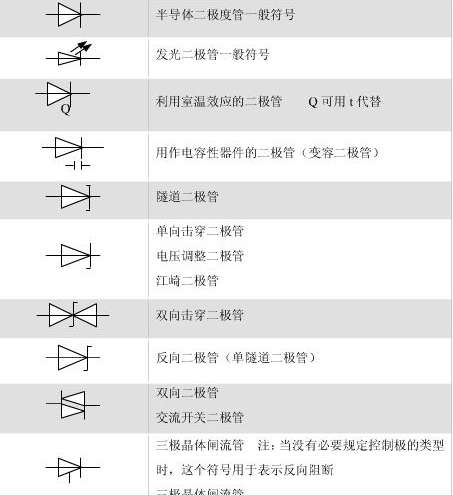

电路符号

三极管

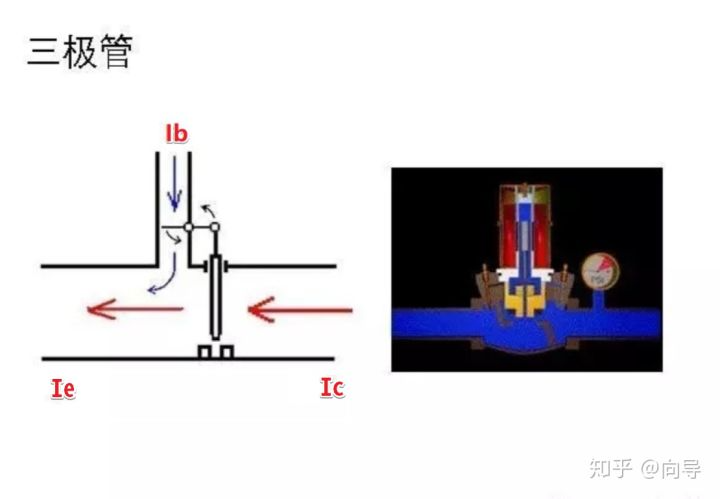

三极管实际是个小阀门控制大阀门的器件。（流控）

三极管有两种类型，PNP和NPN型。

终于有人讲了，凭什么三极管能放大?_哔哩哔哩_bilibili

两种三极管使用时候决定着电路图的接法不同

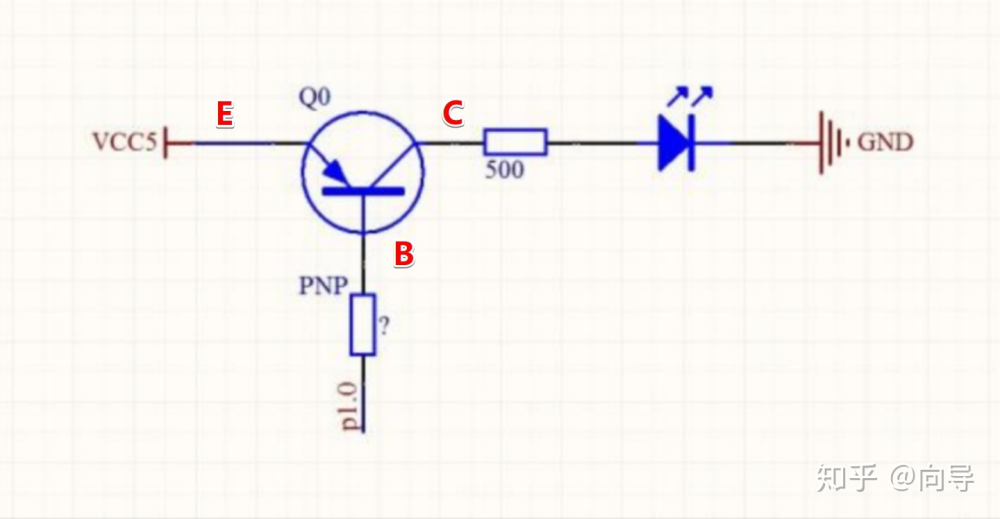

如下是个常见的共基极PNP型电源控制开关

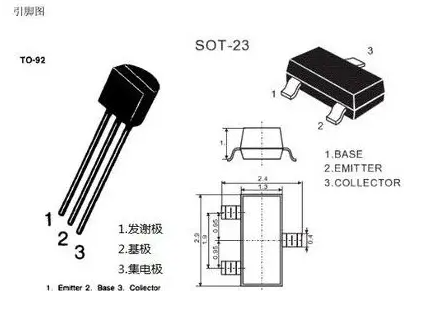

实物

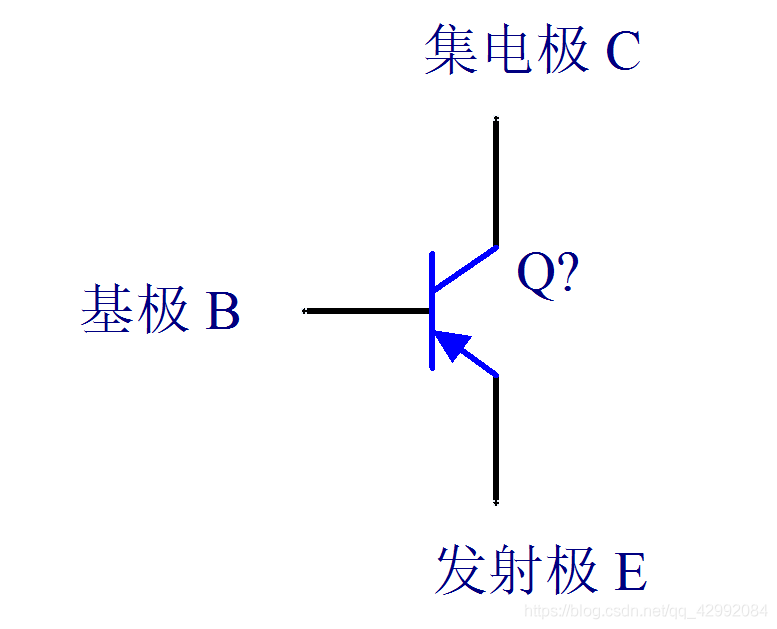

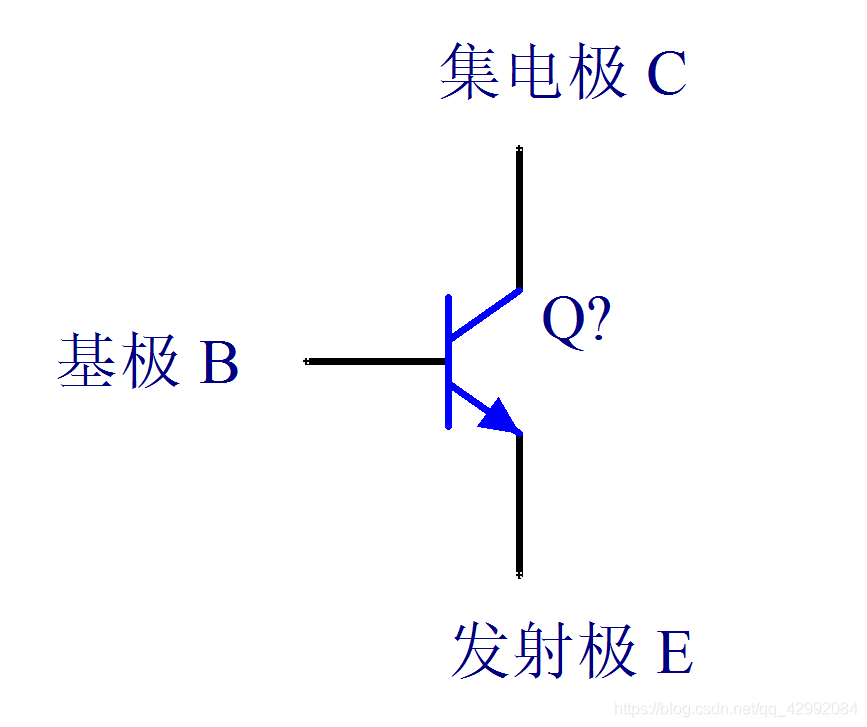

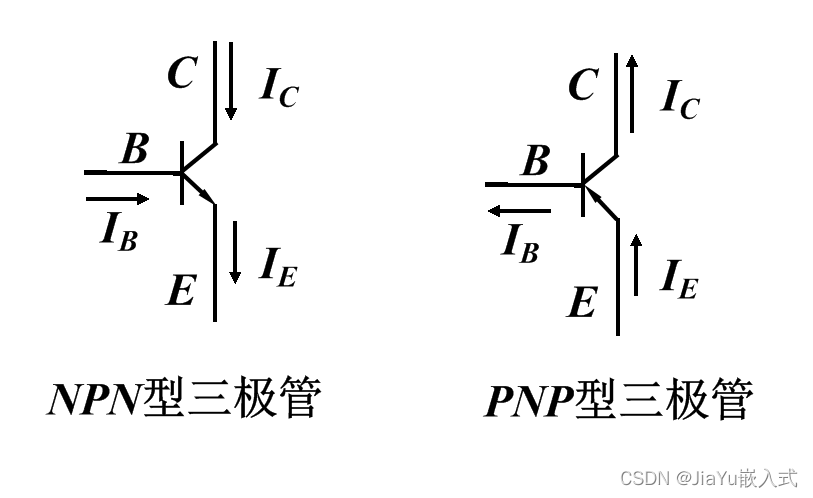

电路符号

半导体三极管有三个电极：分别是基极、集电极和发射极。半导体管在工作时要加工作电压，于是就产生了各极电流。半导体三极管在工作时发射极电流等于基极和集电极电流之和。其中基极电流最小，发射极电流最大。在基极加一很小的电流，在集电极就能输出很大的电流，因此三极管有放大作用。三极管主要作用是放大信号。常用在放大电路和振荡电路中。

NPN：高通低断

PNP：低通高断

MOS管

MOS管，全称Metal-Oxide-Semiconductor Field-Effect Transistor（金属-氧化物-半导体场效应晶体管），也称为金属氧化物半导体场效应晶体管或简称场效应管。它是一种可以应用于放大电路（伏安特性）或开关电路（数字电路）的半导体器件。

【Mos管的工作原理】 Mos管的工作原理_哔哩哔哩_bilibili

【MOS管的工作原理】 MOS管的工作原理_哔哩哔哩_bilibili

【【知识】扔掉教科书 5分钟带你入门MOS管】 (不建议现在看，学完再看这个)【知识】扔掉教科书 5分钟带你入门MOS管_哔哩哔哩_bilibili

MOS管的工作原理主要是靠沟道的宽窄来控制电流。当在MOS管的栅极与源极之间加上电压时，会在半导体表面形成电场，而该电场能够改变由源极至漏极的沟道的形状及宽窄，从而控制从源极到漏极的电流。

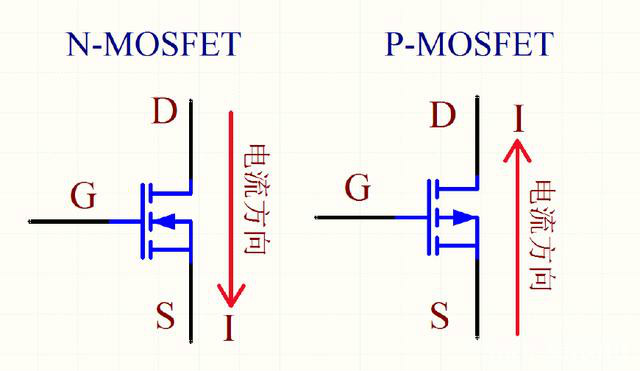

MOS管与三极管类似，有N型（N-MOS）和P型（P-MOS）之分。不过，MOS管是电压控制型器件，而三极管是电流控制型器件。简称流控

想了解更多可以看下面这个博客

全面认识MOS管，一篇文章就够了-CSDN博客

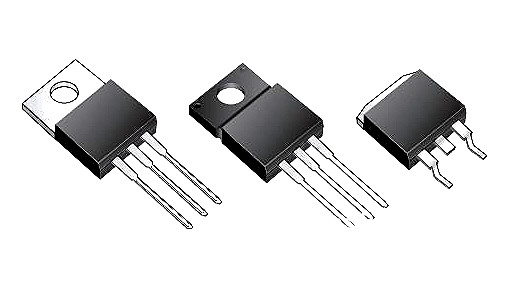

实物

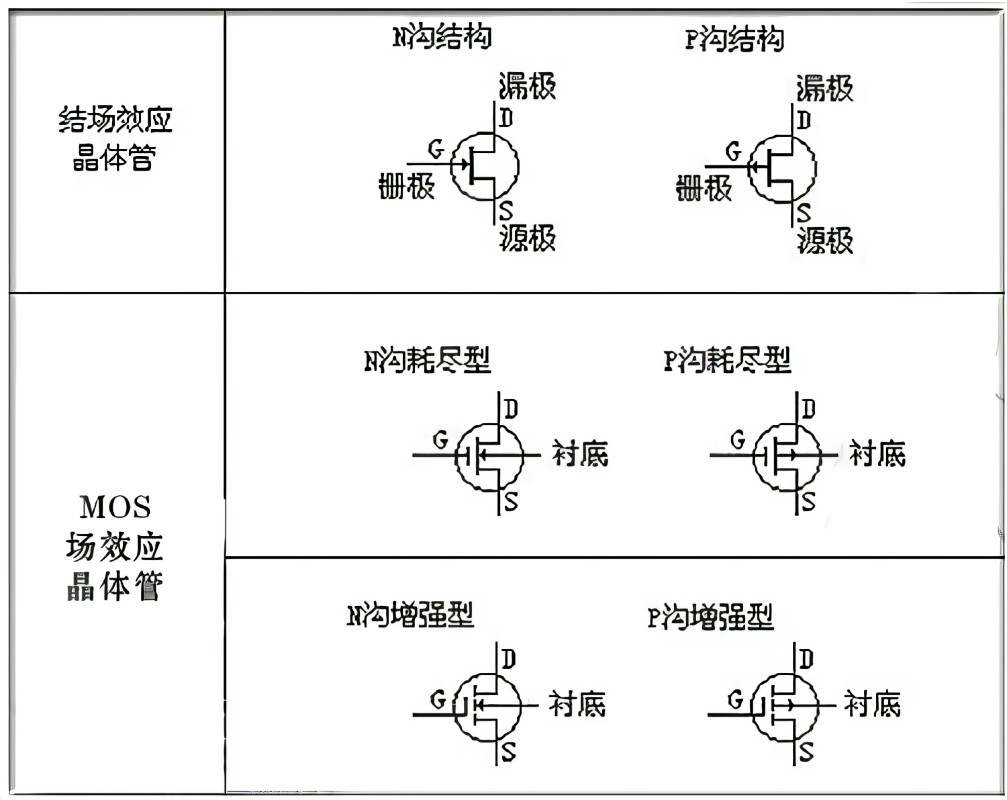

电路符号

常见电气接口

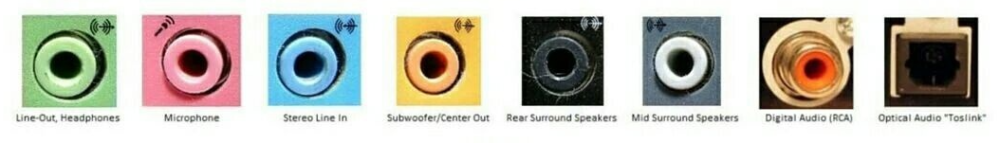

音频

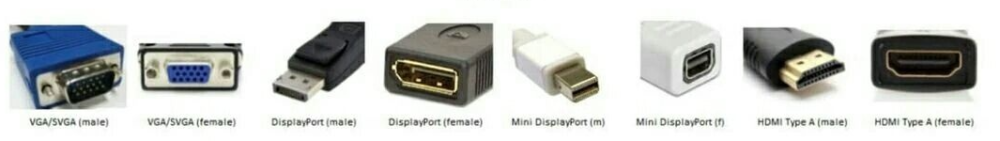

视频

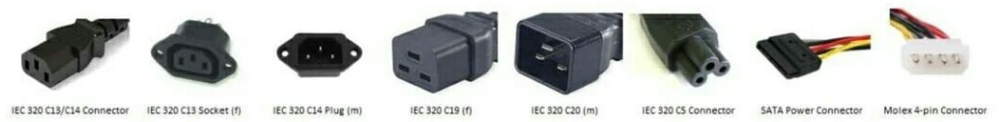

电源

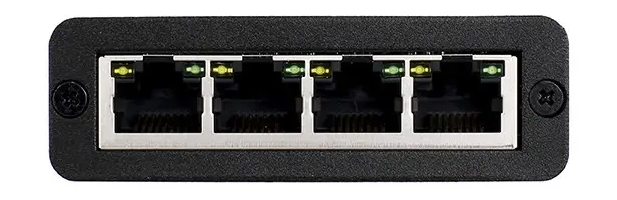

RJ45网口

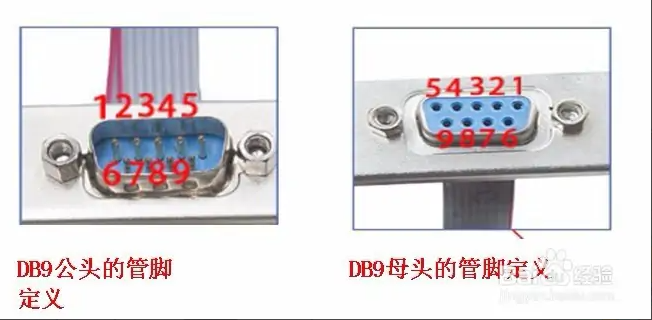

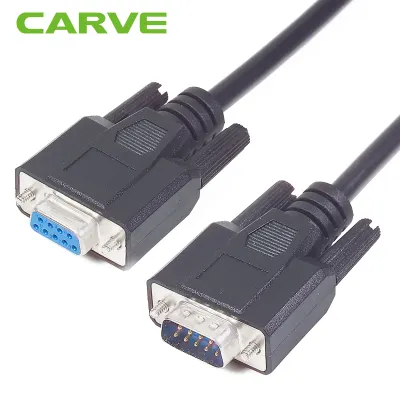

DB9串口

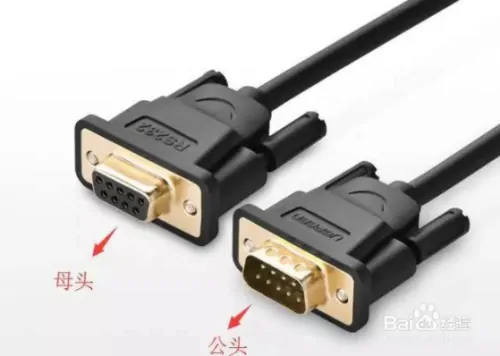

公头和母头

公头就是插头上是针的，母头就是插头上是孔的

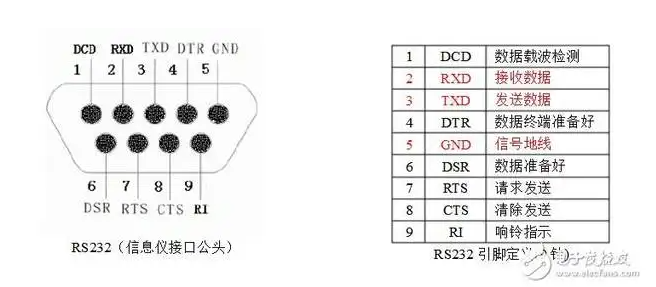

线序及作用

实际开发过程中，线序可以去网上搜，只需要知道线序如何看，及红色的三条线即可。

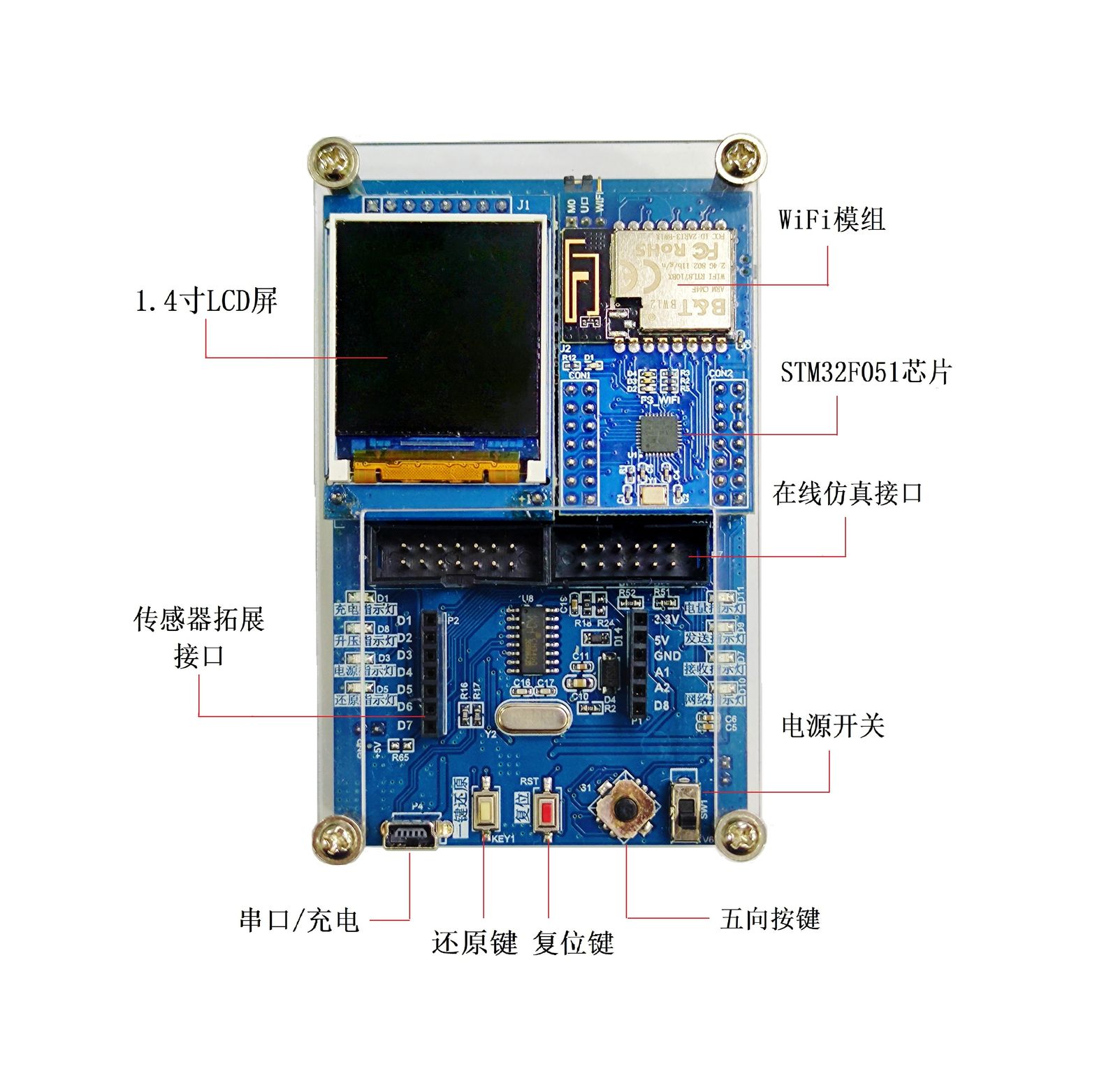

开发板/最小系统板

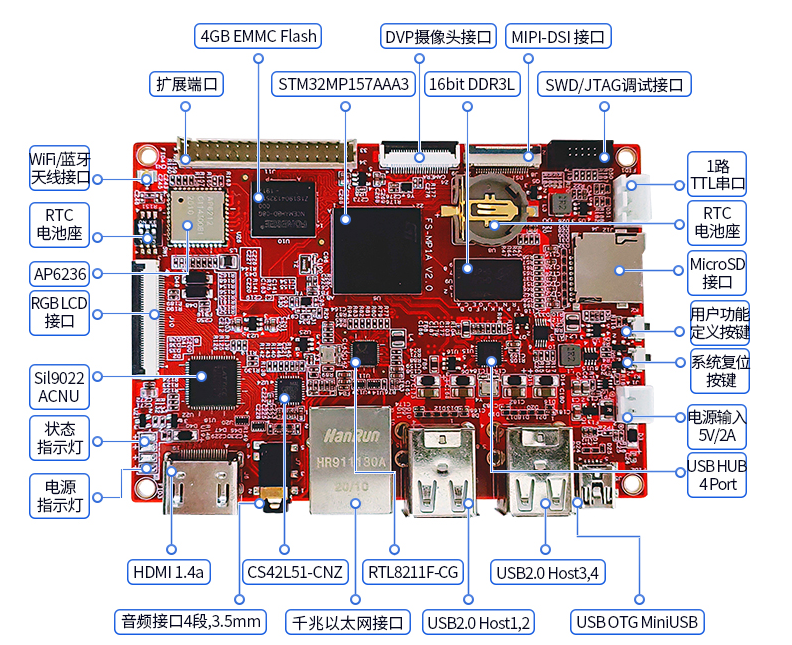

开发板通常是学习用途，功能比较全，接口丰富，是用于研发、研究、学习的一块板子。

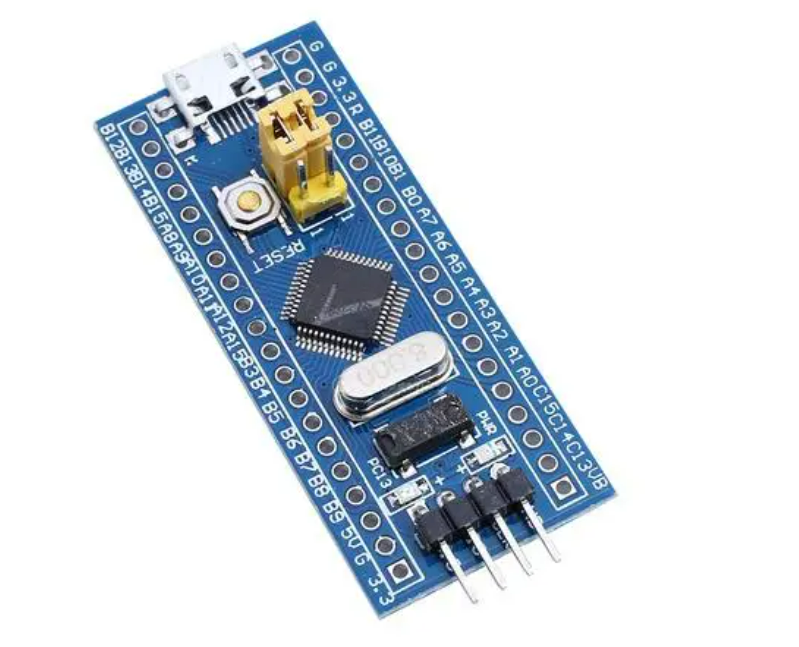

最小系统板是个核心板，集成了核心的通用功能，可以根据需求定制各种不同的底板，通用性较好。再者核心板作为一块独立的模块被分离出来，也降低了开发的难度，增加了系统的稳定性和可维护性通常用于做项目，也可以作为模块在产品里在直接用。

补充

PCB板（Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。由于它是采用电子印刷术制作的，故被称为印刷电路板。印制电路板的设计是以电路原理图为根据，实现电路设计者所需要的功能。印刷电路板的设计主要指版图设计，需要考虑外部连接的布局。内部电子元件的优化布局、金属连线和通孔的优化布局、电磁保护、热耗散等各种因素。优秀的版图设计可以节约生产成本，达到良好的电路性能和散热性能。简单的版图设计可以用手工实现，复杂的版图设计需要借助计算机辅助设计(CAD)实现。 、
