立创eda学习笔记二十二:如何修改pcb网络颜色?

本文介绍如何在新版本的电路设计软件中调整网络颜色以增强可视化效果,包括设置方法、删除网络的便捷操作,并提示该操作会影响焊盘和飞线颜色。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

修改网络颜色有的时候挺有用的,修改了之后可以方便直观的看到特定网络,对布线有帮助。

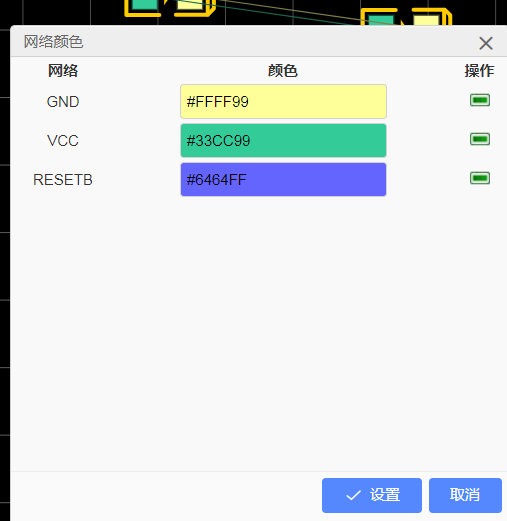

操作是点击工具-网络颜色进入设置界面

新版本优化了之后,后面的减号点了就会删除对应网络,这里跟教程上有点区别,不用纠结

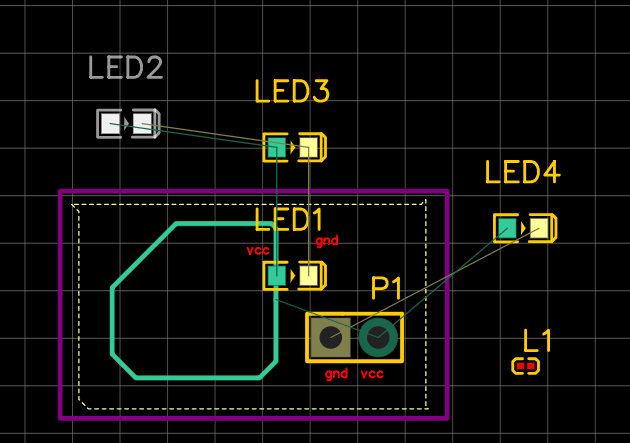

注意,这个方法使用之后是把pcb板上的网络焊盘和网络飞线都改变了颜色。
