介绍

AD中默认的绿色板子一点逼格都没有，还缺了很多3D封装，想美化下

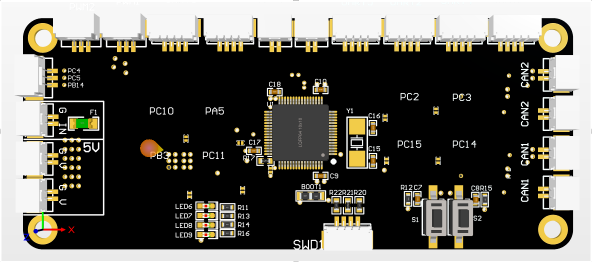

结果图展示

环境情况

• solidworks 2021
• Altium Designer 2019

3D板子换颜色

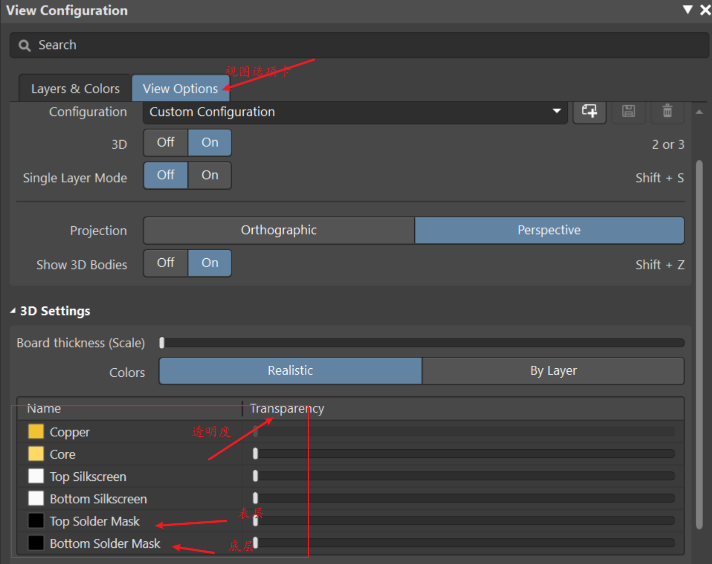

到PCB界面，大写模式下按L(如果你没有把这个快捷键重定义)，会出现如下界面，按照下面表明的设置，主要是表层和底层的颜色，当然最上面的焊盘颜色也可以更改下，为了更符合实际选择黄铜色。

3D模型的寻找

• 3D ContentCentral - 免费 3D CAD 模型、2D 工程图和供应商目录
  • 英文网站
  • 好像要登陆
  • 没实际用过，只是见过很多推荐
• 立创EDA(专业版) (lceda.cn)
  • 很多资源
  • 中文网站，方便关键词搜索

3D模型的导入

这个是重点也是难点，我是用立创EDA**专业版**

• 登陆专业版立创EDA，然后步骤如下，可以在立创商城中先找到通过商品目录找到封装名，方便查询

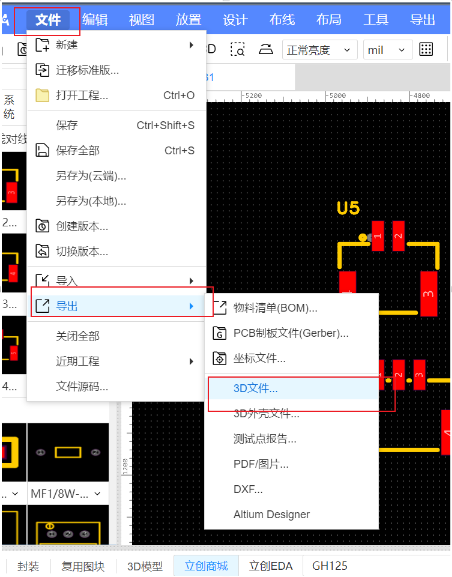

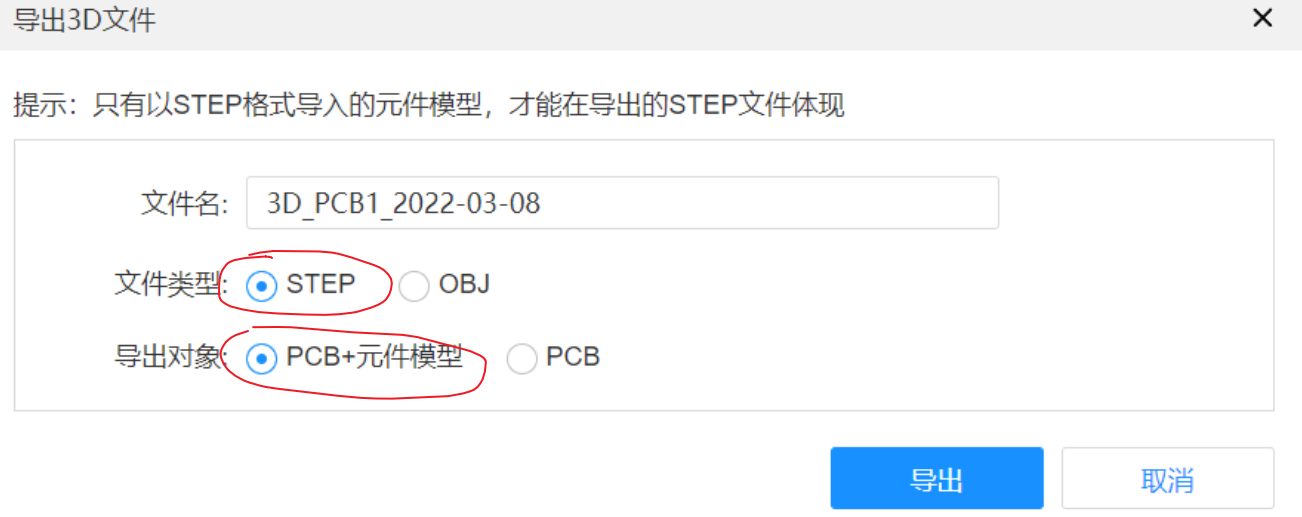

• 导出3D文件

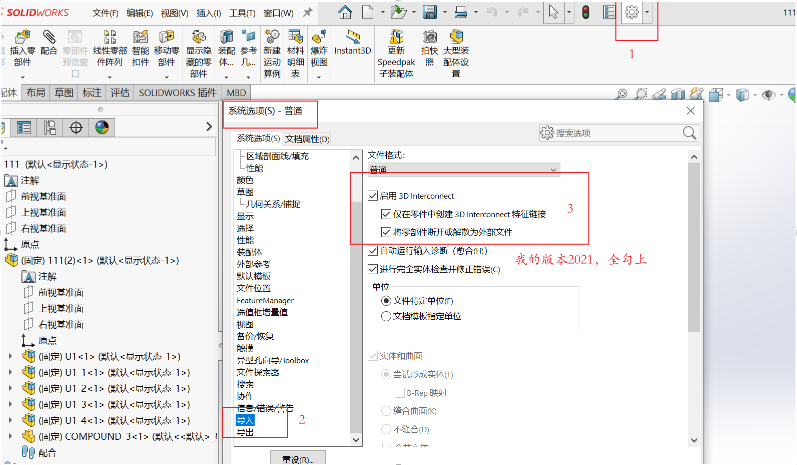

• 之后打开solidworks[我的是2021]，更改导入的设置

• 然后用solidworks打开前面导出下载的step后缀文件，打开过程中会跳出很多如下提示，全选确定

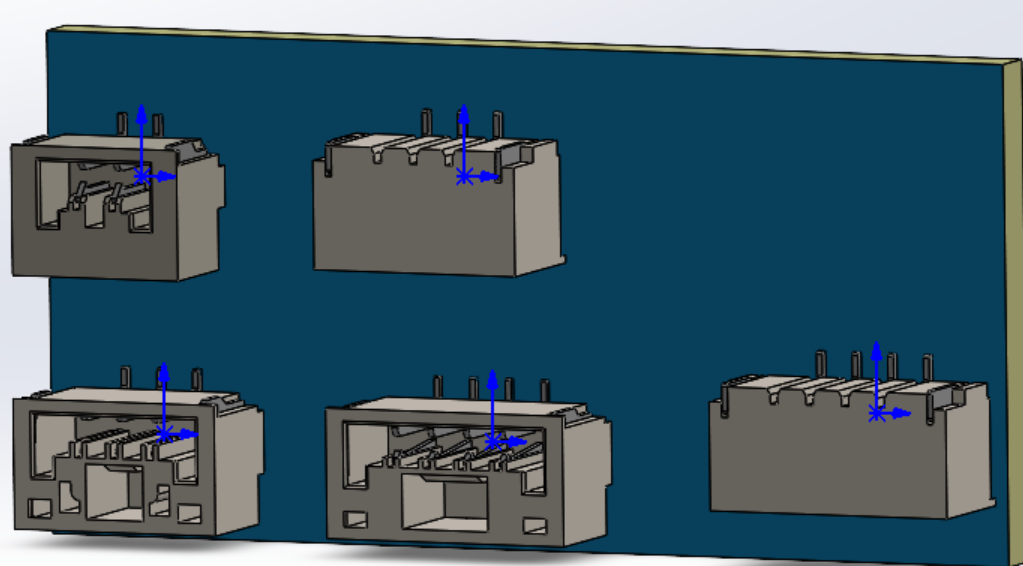

• 下面就是效果图，立创不支持只导出元器件，一定会带PCB(可恶)，所以还需要后续操作

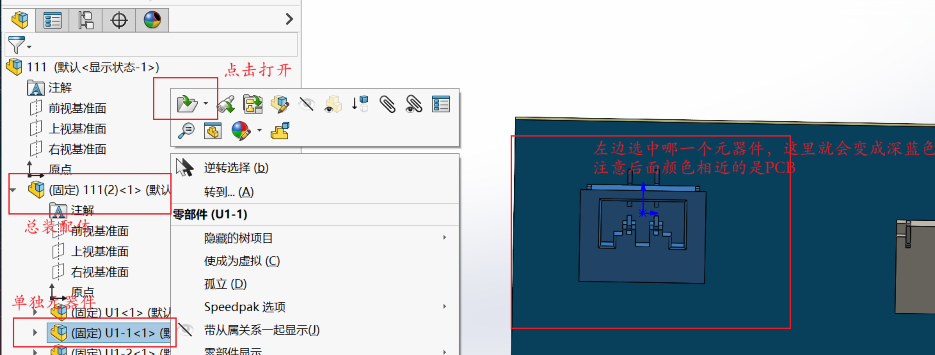

• 注意装配树的层级，步骤如下

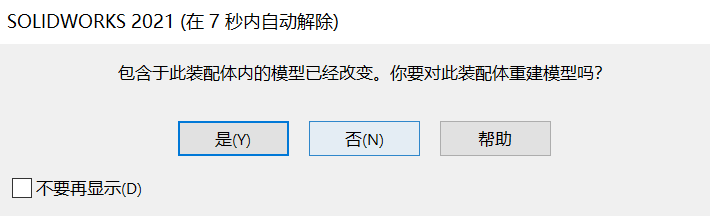

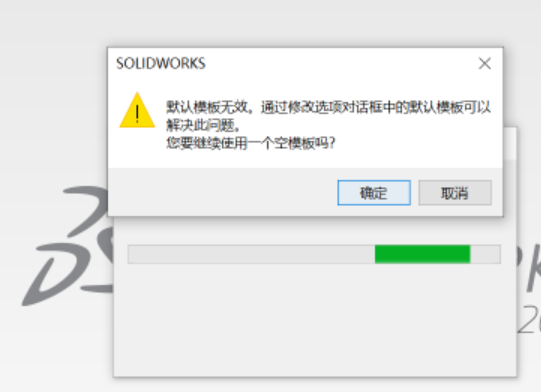

• 打开之后会出现提示，因为我不怎么会用solidworks，不清楚原因，这里我选择否

• 之后会开一个新的窗口，这个窗口中就是单独的元器件模型，直接另存为
  • 记得选择step后缀保存
  • 这个过程中总是会报损坏的错误，不用管
  • 保存完之后回到原来的总装配体图,按照上面的方式如法炮制

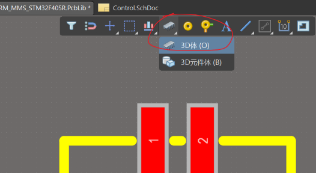

• 然后就是打开自己的PCB封装库,进行导入

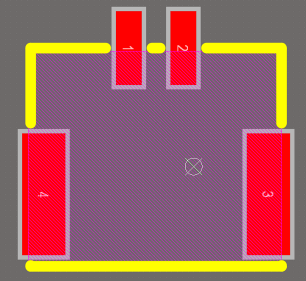

• 2D视图结果如下

• 3D视图结果如下

总结

• 因为不怎么懂solidworks的用法,乱走了许多弯路最后总结了上模型导入的流程,也有可能因为软件版本不对，遇到不同情况，这就自己百度去吧(笑)

• 还有曾因为导入之后一直没有3D视图出现,反复检错,最后在AD中随手放大才发现,原来是成功导入了,但是距离封装的位置非常远,所以3D模型超出了屏幕没有看到,算是一个坑

• 导入3D之后可能还需要进行细节调整,比如模型的方向,还有Z轴上的高低可能要进行相应的调整
