  • 针对高速多层板，对PCB层叠进行添加

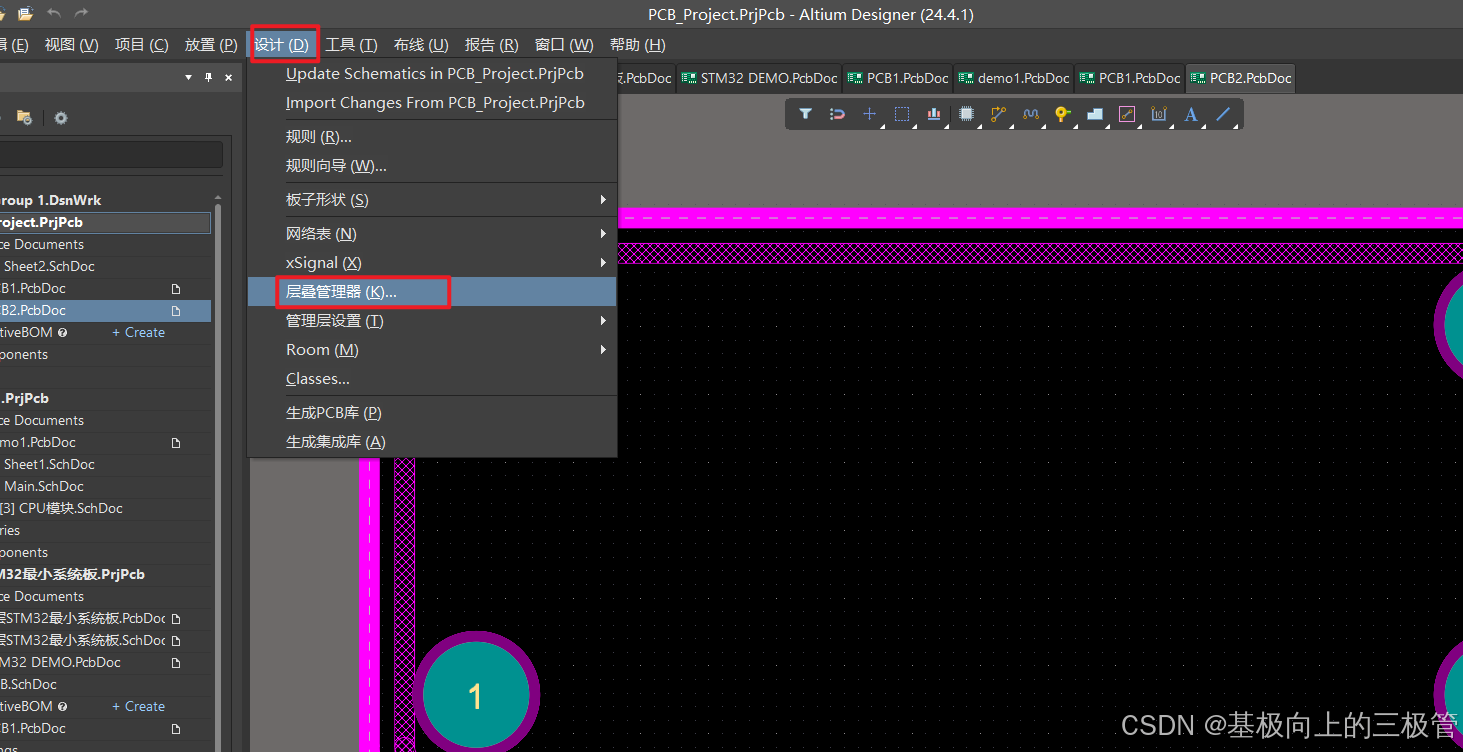

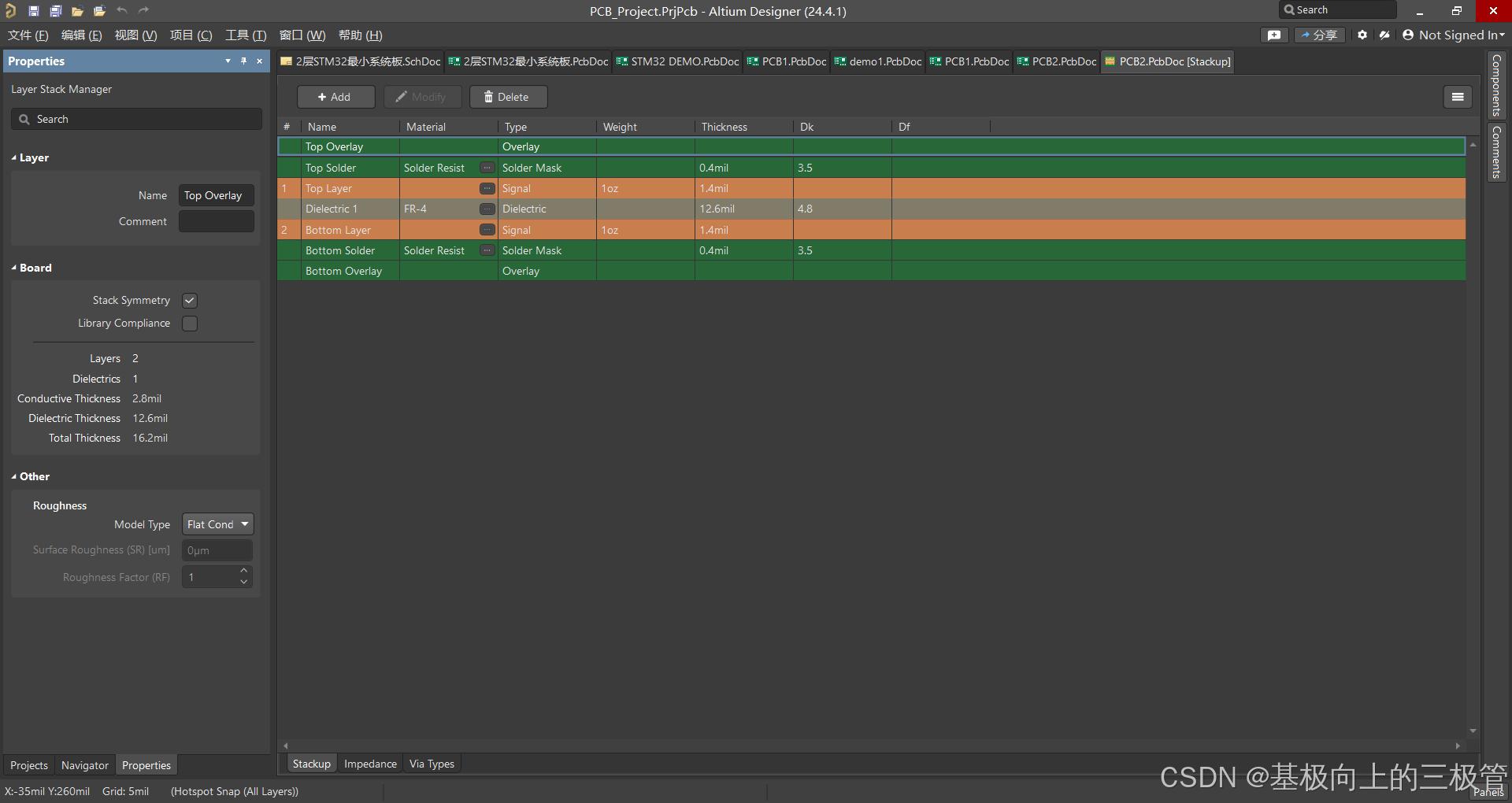

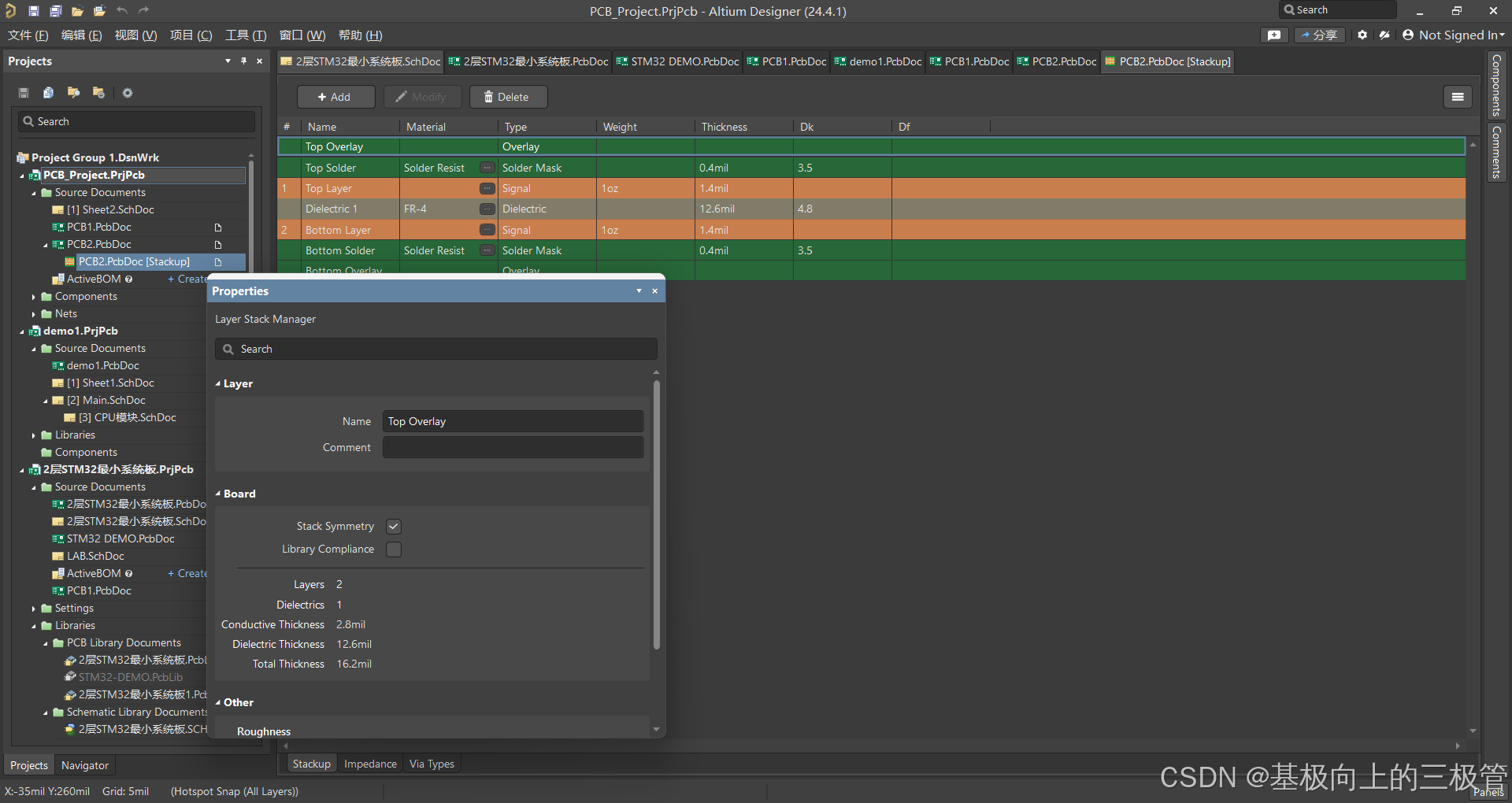

1.点击设计—层叠管理器，将弹出的对话框拖动吸附在左侧

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

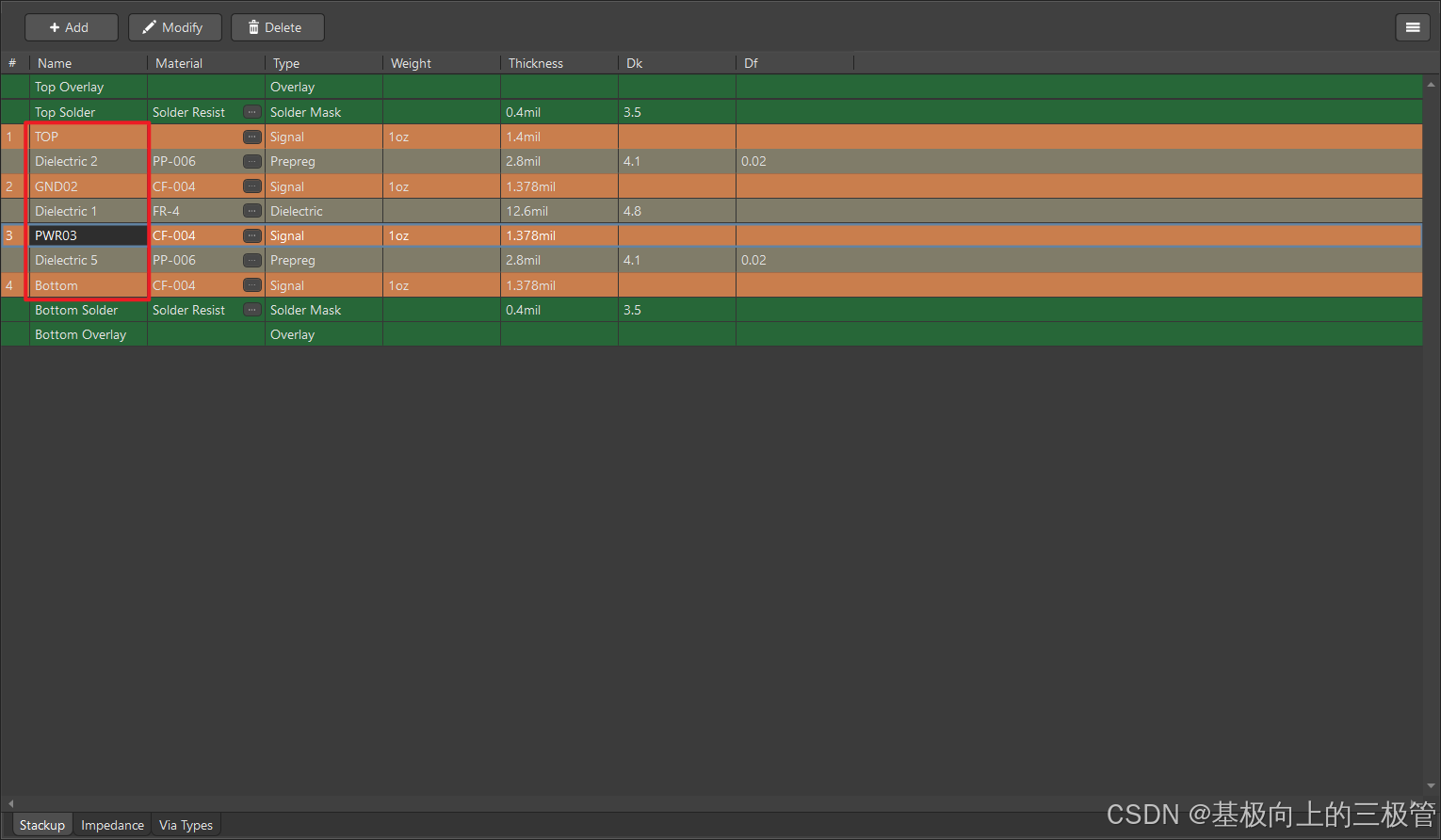

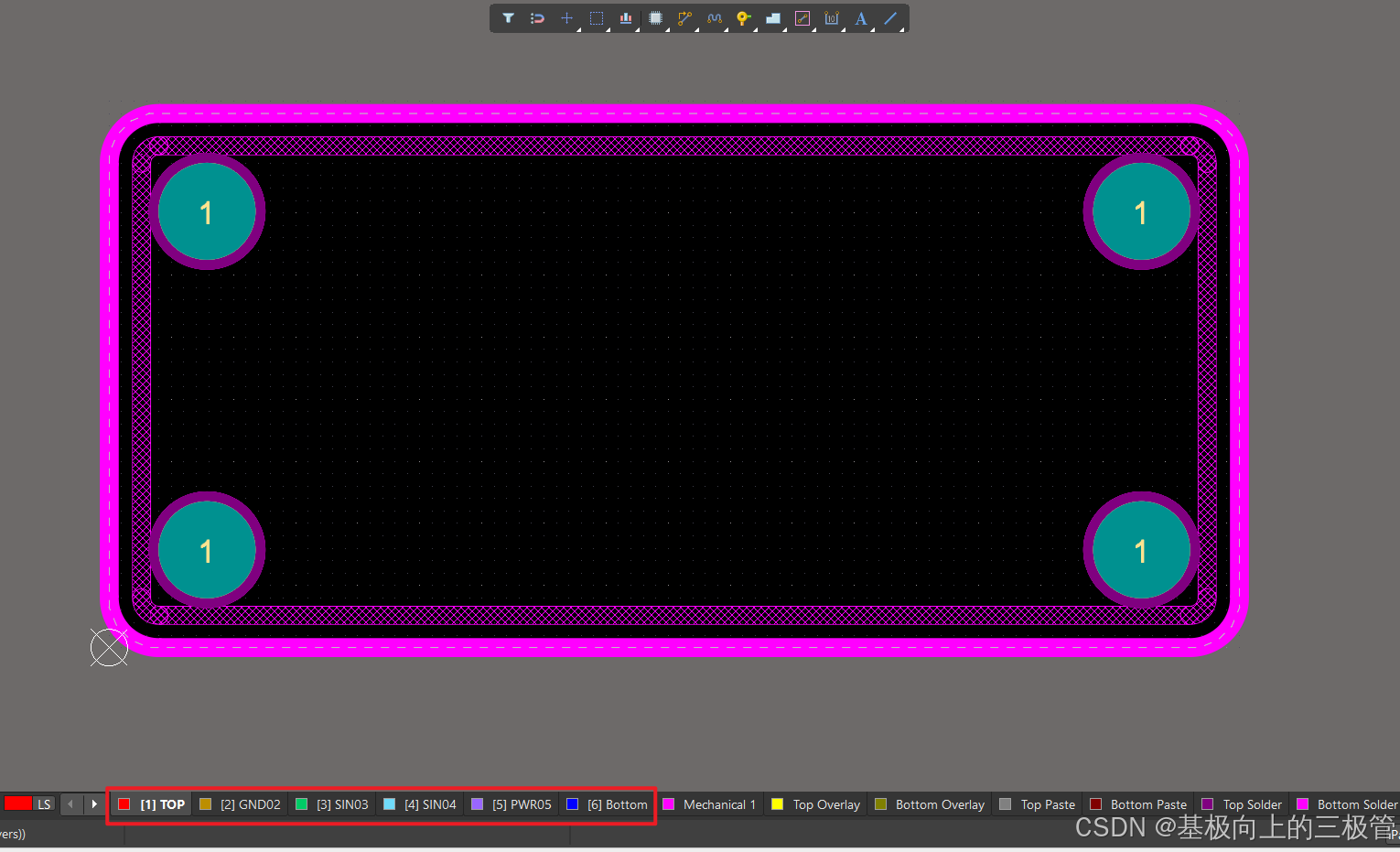

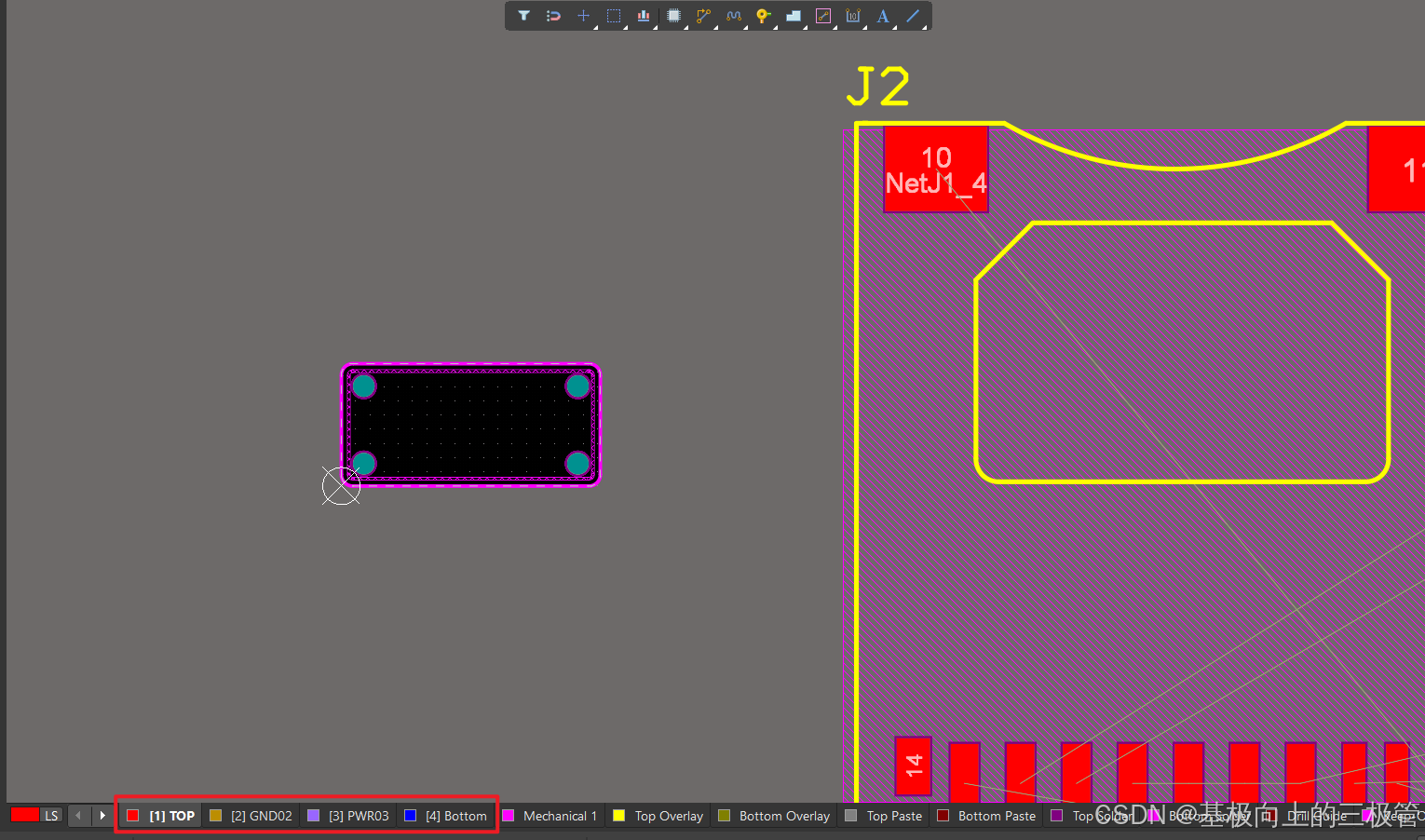

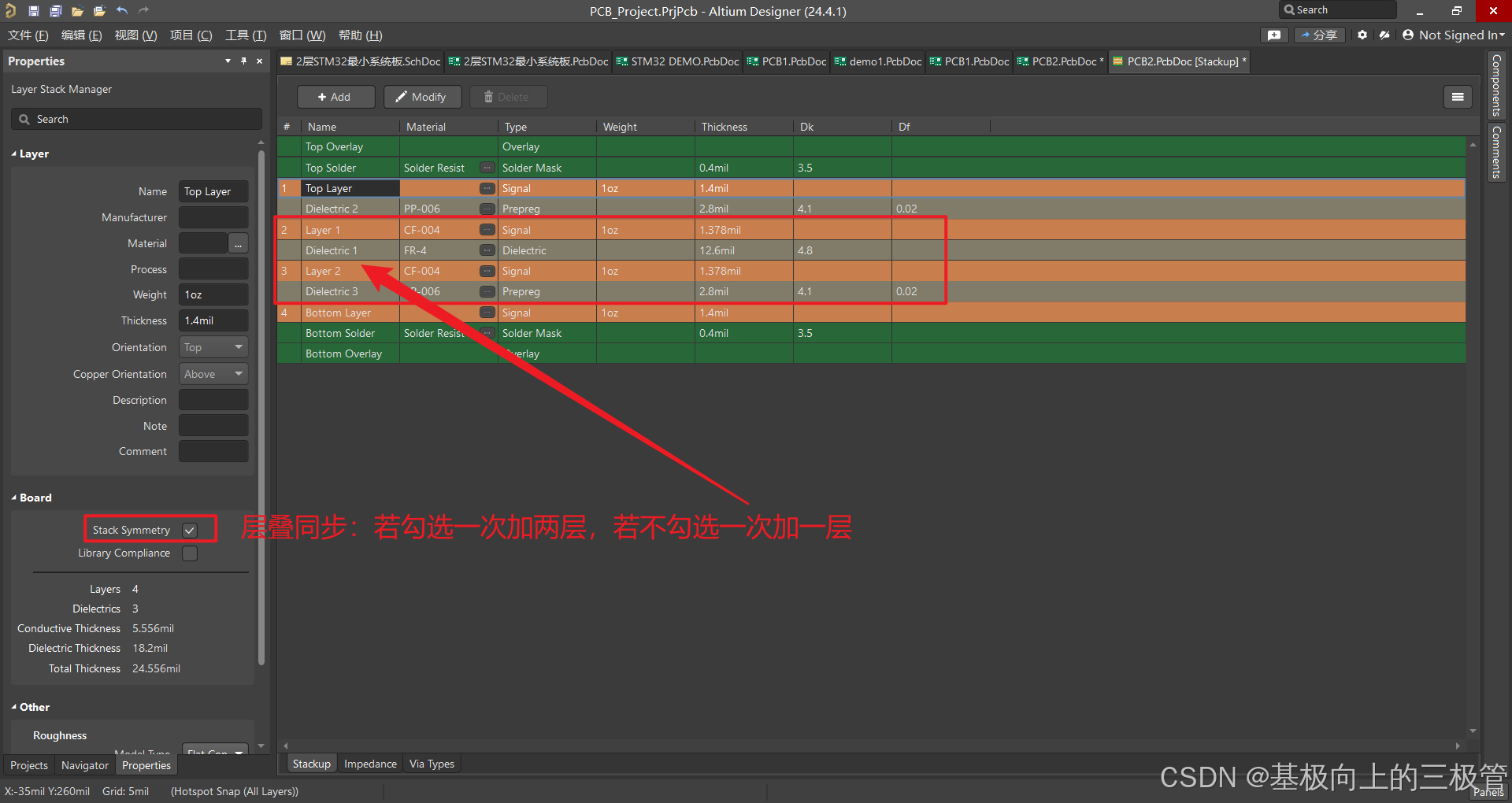

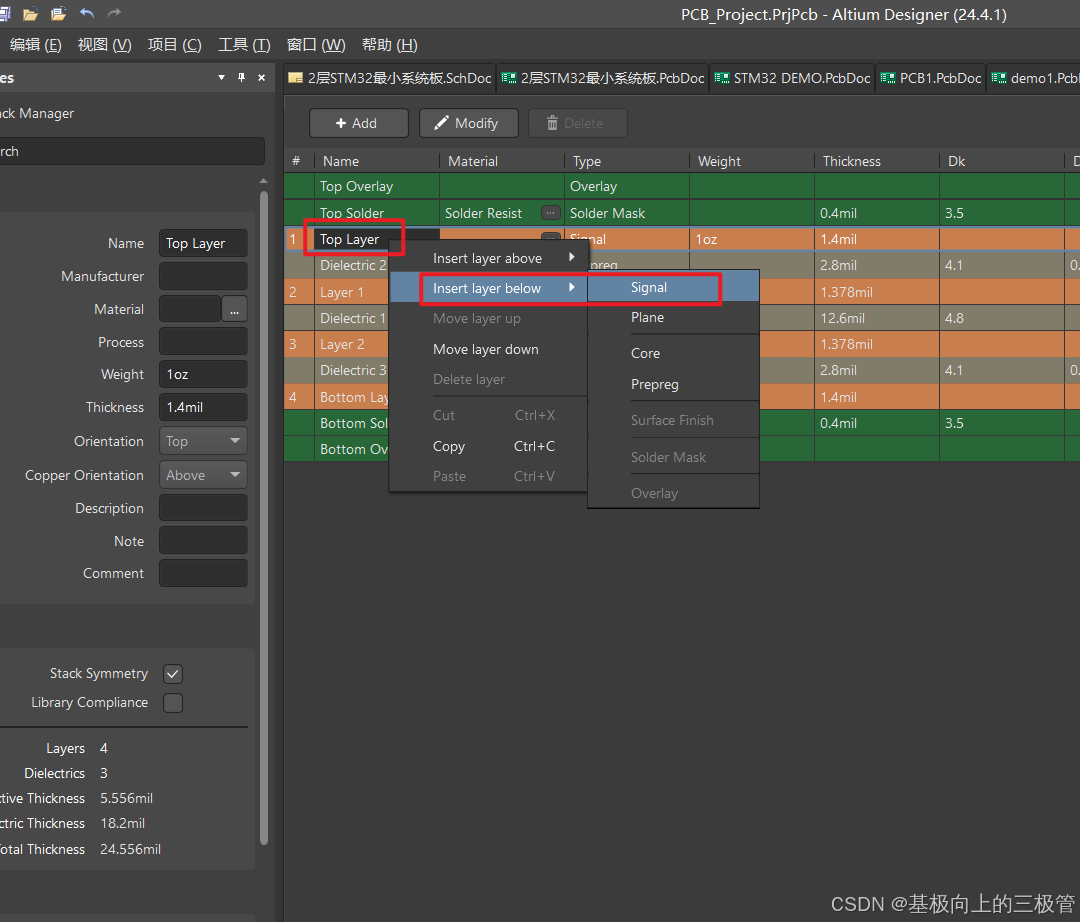

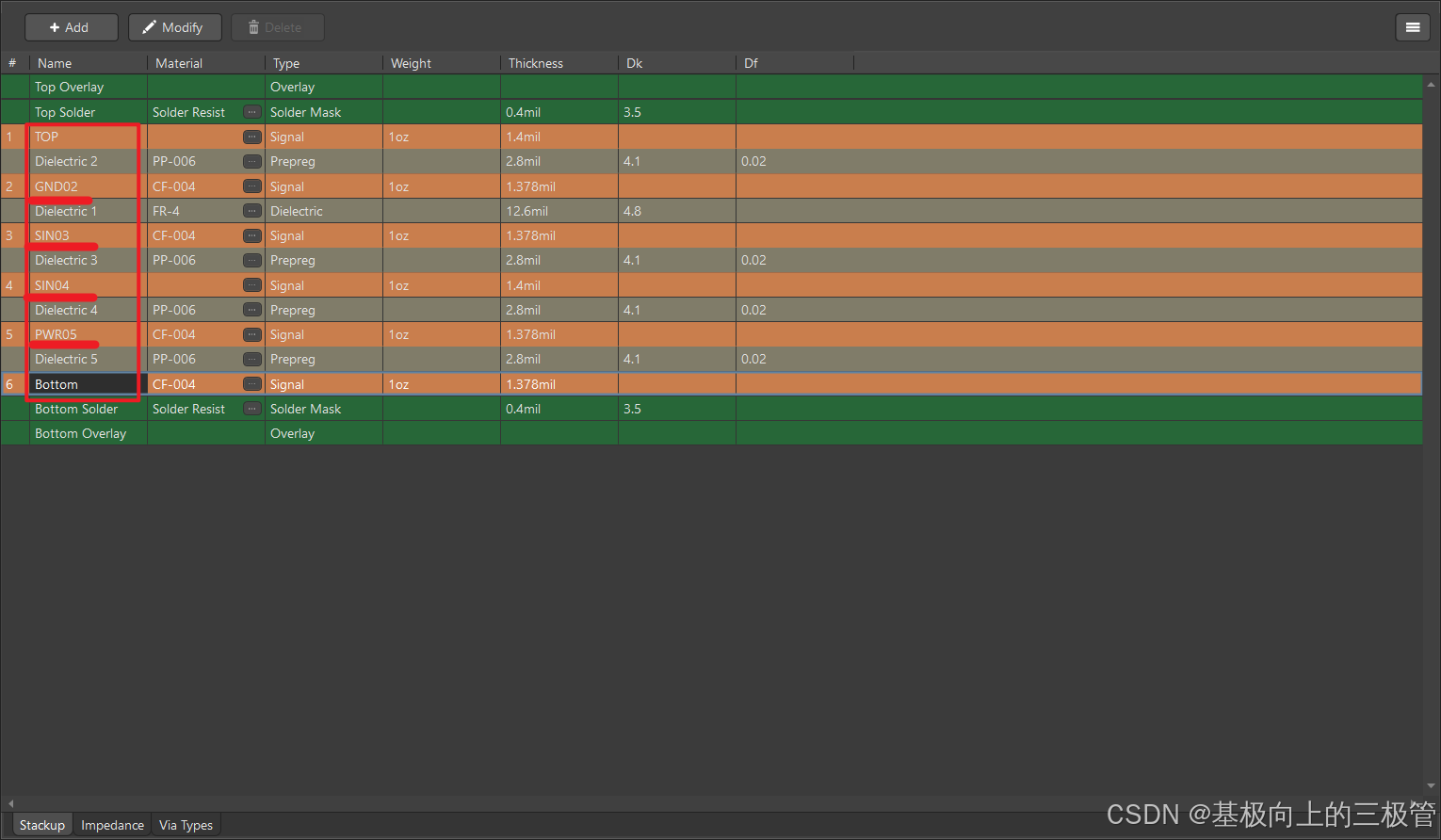

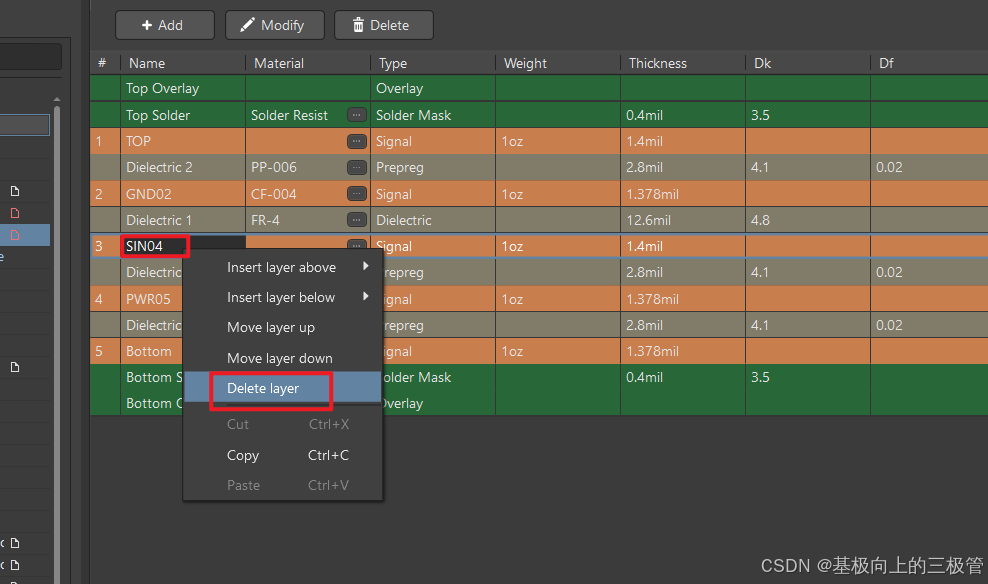

2.选中顶层，点击右键在该层下方添加走线层Signal，双击修改各层名称并保存，返回PCB即可看到下方层数（按+可进行切换层），若添加错层可单击右键删除并对应介质也要删除，并更改层的名称并保存

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

  • 正片层：平常用于走线的信号层，可“线”，“铜皮”进行大块铺铜与填充，信号走线建议用正片层Signal
  • 负片层：即默认铺铜，走线的地方时分割线，没有铜存在。电源或GND建议用负片层

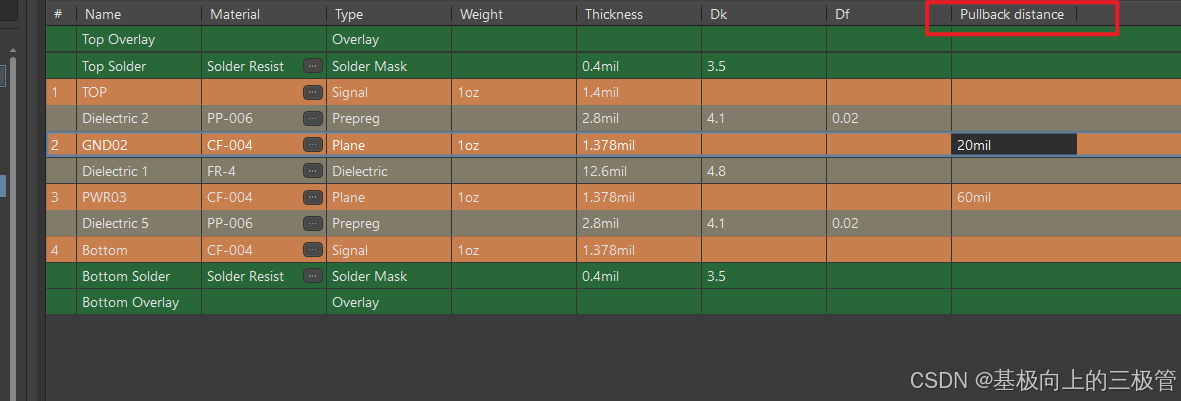

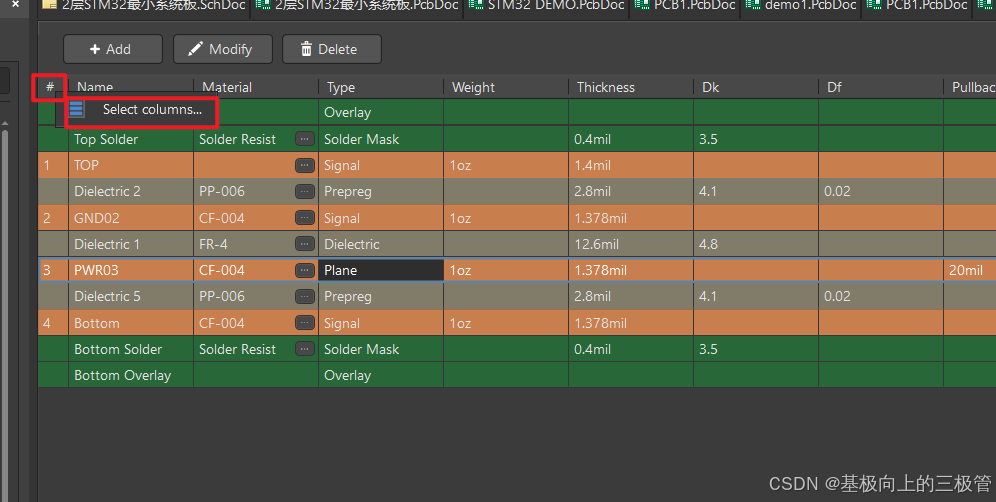

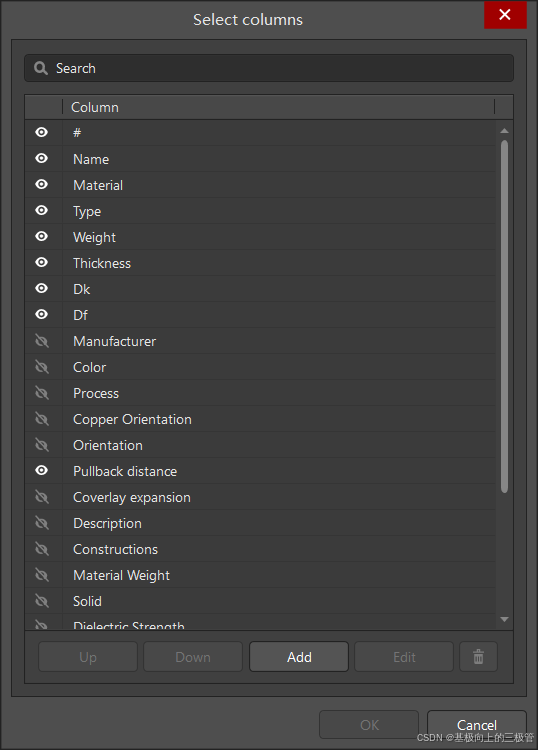

右键单击#号进行选择参数显示

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
