当你熟悉了AD这个软件后,难免会设计到多层板,因为简单的两层板已经不能满足多路信号和多个元器件的布局和走线,但是对于初学者来说,如何添加多层板是个问题。
话不多说,直接干货:

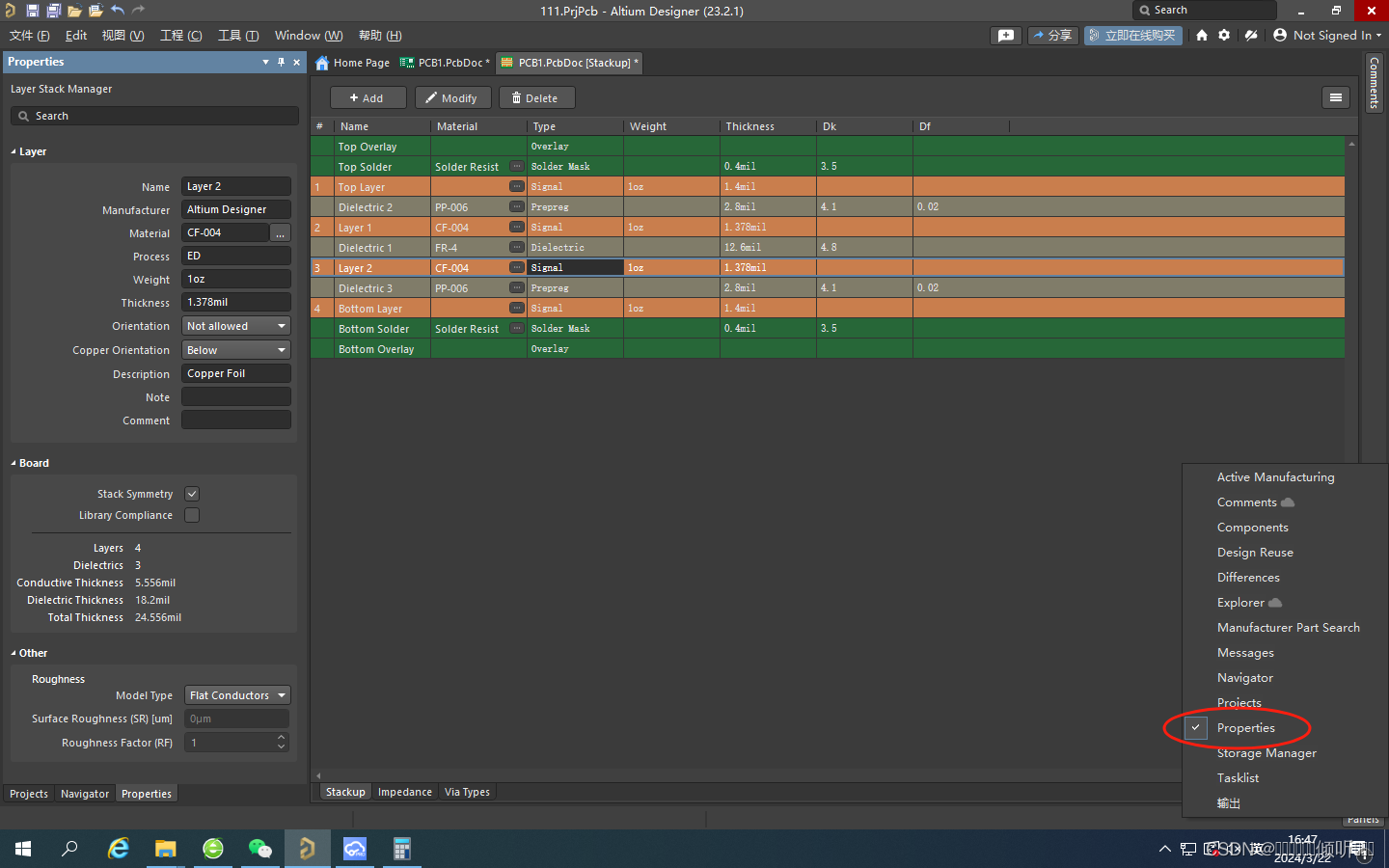

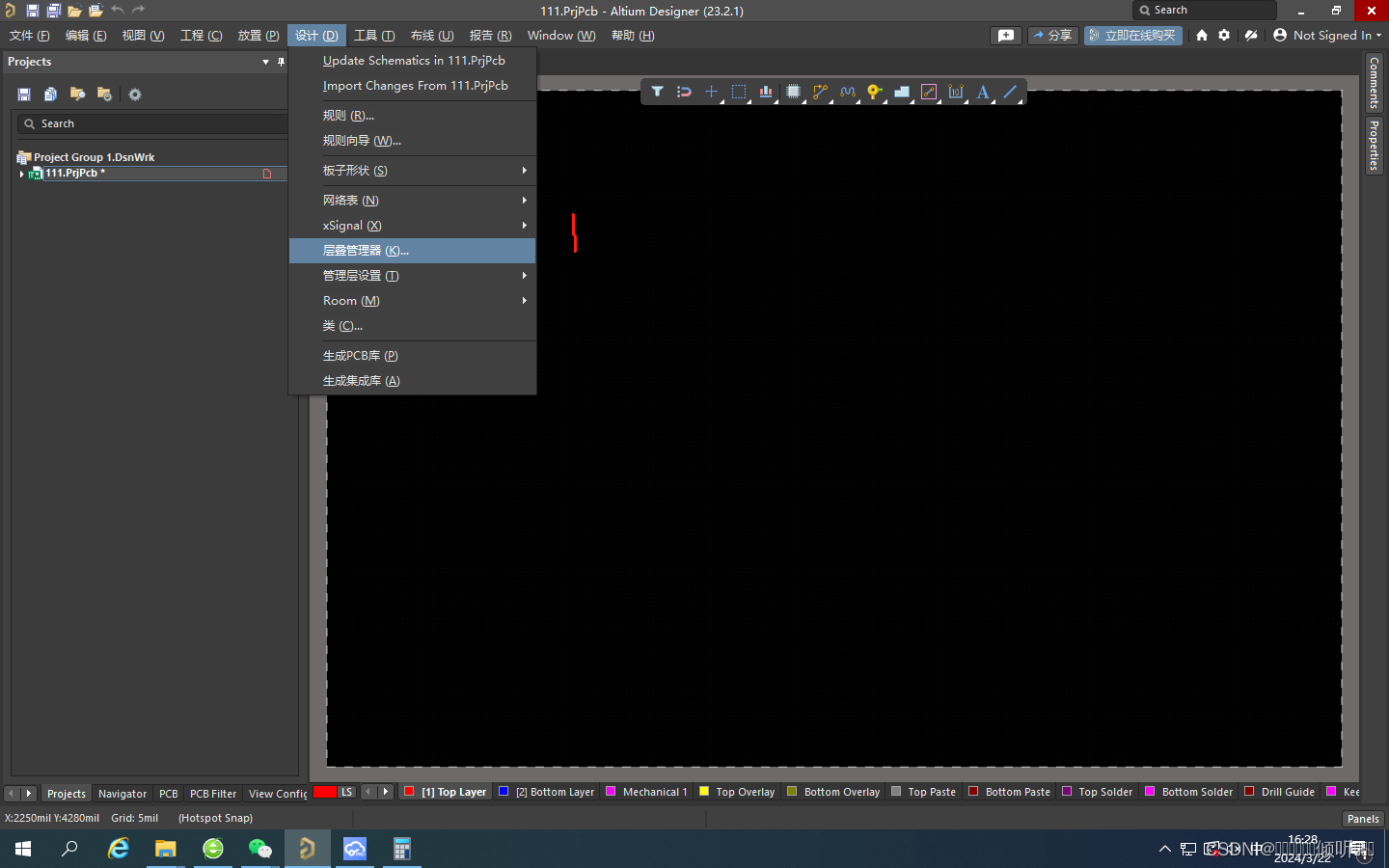

1.在PCB的界面点开设计--->层叠管理器
2.随便找个层,单击右键--->Insert layer ---bleow--->singal,这样会同时出现四个层

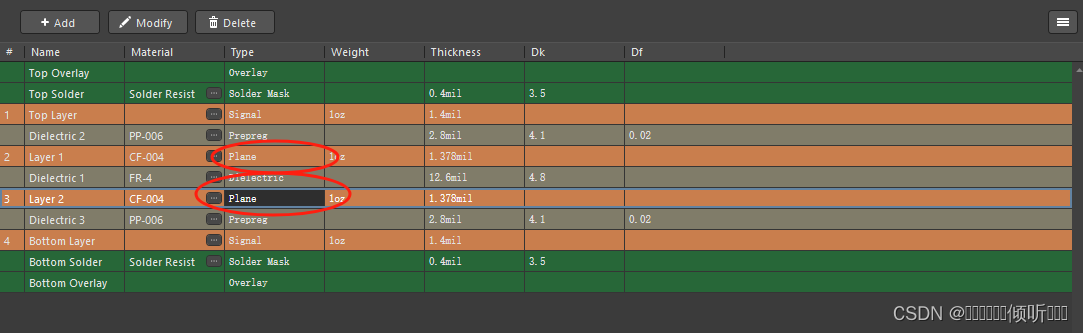

此时要着重关注红色圈圈里面的东西,这时候你会发现当你单击左键去选择singal或者plane的时候,你会惊奇的发现这两层在同时变,心里肯定在想我都没选择另外一层的属性是singal还是plane,他竟然自己跟着第二层(刚修改的那一层的属性)自己变成相同的了,心中肯定已经万“马”奔腾了(此处省略一万字)!

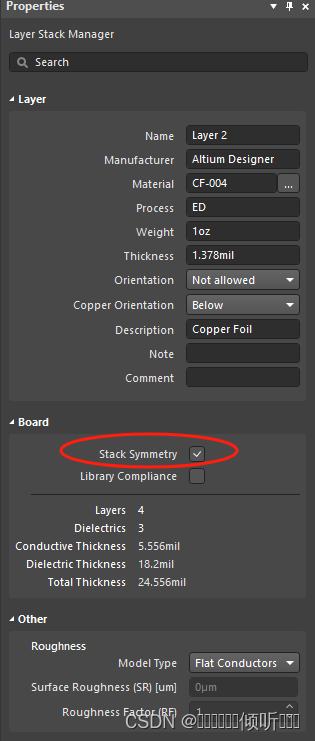

3.要想解决也很简单,点击右下角panels,选择Properties--->找到Properties状态栏里面的Stack symmetry(堆栈对称性)顾名思义,就是对称,要变一起变,只要轻轻的给它勾选掉(perfect)这时候再去修改。单击左键去选择singal或者plane的时候,发现解决了,Nice!
