CAN资料整理（三）：CAN的位时间、同步、位定时



目录

一、位时间

二、同步

1、硬同步

2、重新同步

三、位定时

1、传播段延迟时间的确定

 2、位定时参数确定

---

        由于CAN属于异步通讯，没有时钟信号线，连接在同一个总线网络中的各个节点会像串口异步通讯那样，节点间会使用约定好的波特率进行通讯。并且CAN还会使用“位同步”的方式来对抗干扰、吸收误差，实现对总线电平信号进行正确的采样，确保通讯正常。

一、位时间

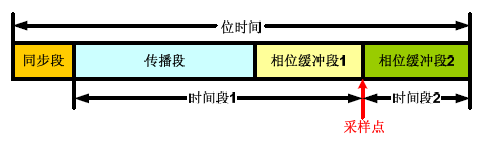

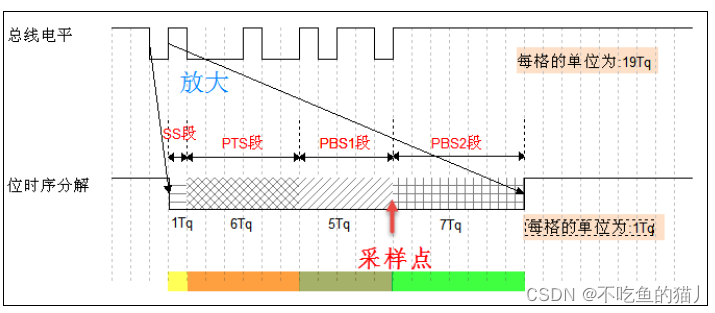

一个电平位时间主要有以下4个段：

• SS段（SYNC SEG；同步段）：若通讯节点检测到总线上信号的跳变沿被包含在SS段的范围内，则表示节点与总线的时序是同步的；（固定1个Tq）
• PTS段（PROP SEG；传播段）：这个时间段是用于补偿网络的物理延时时间，是总线上输入比较器延时和输出驱动器延时综合的两倍；（长度可编程：1~8个Tq）
• PBS1段（PHASE SEG1；相位缓冲段1）：用于补偿节点间的晶振误差，允许通过重同步对该段加长，在这个时间段末端进行总线状态的采样；（长度可编程：1~8Tq）



•  PBS2段（PHASE SEG2；相位缓冲段2）：用于补偿节点间的晶振误差，允许通过重同步方式对该段缩短；（长度可编程：1~8Tq）

通讯波特率的计算：

• 波特率= 1 / 位时间



二、同步

        波特率只是约定了每个数据位的长度，数据同步还涉及相位的细节，这个时候就需要用到数据位内的SS、PTS、PBS1、PBS2等段了。

同步规则：

• 一个位时间内只允许一种同步方式
• 任何一个“隐性”到“显性”的跳变都可以用于同步
• 硬同步发生在SOF，让所有接收节点调整各自当前位的同步段，使其位于发送的SOF位内。且只是当存在“帧起始信号”时起作用，无法确保后续一连串的位时序都是同步的。
• 重新同步发生在一个帧的其他位场内，当跳变沿跳变沿落在了同步段之外。
• 在SOF到仲裁场有多个节点同时发送的情况下，发送节点对跳变沿不进行重新同步

1、硬同步

        发生在SOF位让所有接收节点调整各自当前位的同步段，调整宽度不限。且只是当存在帧起始信号采起作用，如果在一帧很长的数据内，节点信号与总线信号相位有偏移时，这种同步方式就无能为力了。

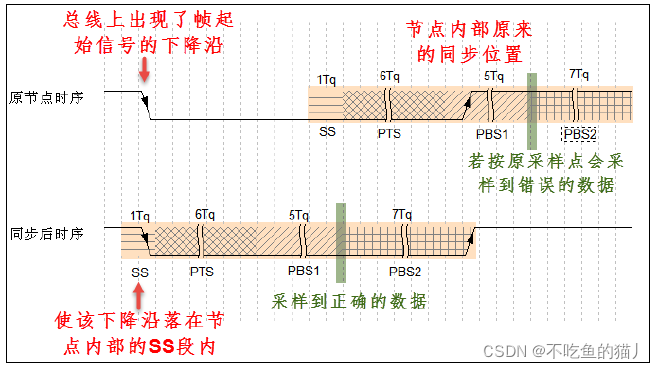

        当某节点检测到总线的帧起始信号不在节点内部时序的SS段范围，会判断它自己的内部时序与总线不同步，因而这个状态的采样点采集到的数据是不正确的，所以节点通过硬同步的方式重新调整，把自己的位时序中的SS段平移至总线出现下降沿的部分，从而获得同步，同步后采样点既可以采集到正确的数据了。

2、重新同步

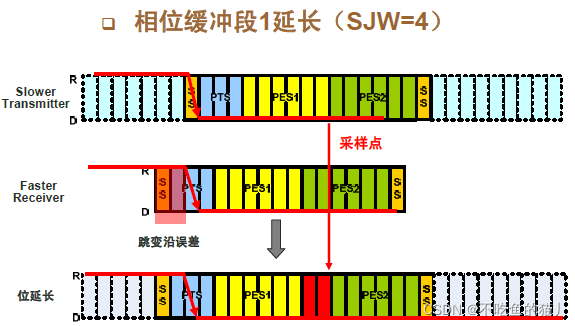

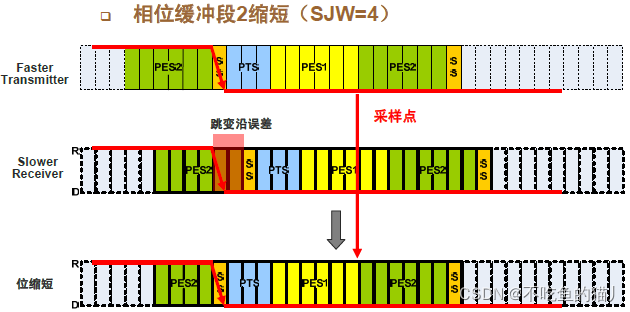

        当跳变沿与同步段的误差小于SJW（reSynchronization Jump Width；重新同步补偿宽度），重新同步会通过延长PTS1段或者缩短PTS2段，来保证采样点位置的正确；如限定SJW=4 Tq时，单词同步调整的时候不能增加或者减少超过4Tq的时间长度，若有需要，控制器会通过多次小幅度调整来实现同步。





三、位定时

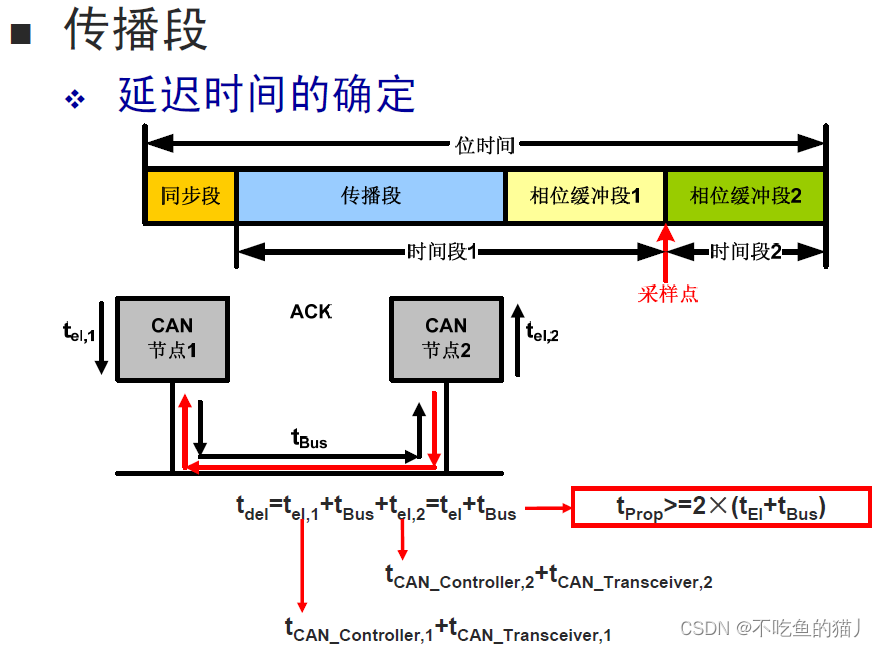

1、传播段延迟时间的确定

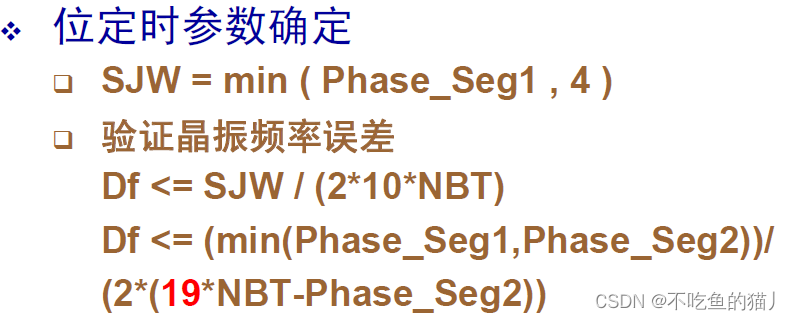

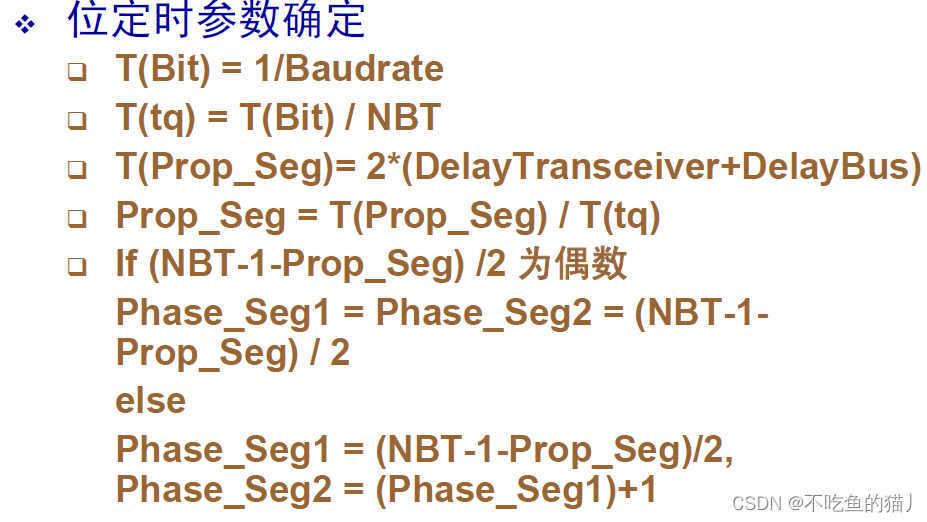

 2、位定时参数确定
