OpenGL编译着色器

1、读入着色器的代码

一般着色器的代码可以写在raw下创建glsl文件。

gls是openGL的着色语言。

1.1、顶点着色器

定义的每个单一的顶点，顶点着色器都会调用一次，当他被调用的时候，会在a_Position中接收当前的顶点的位置，这个属性被定义为vec4类型。

vec4是一个四分量的向量，这个四分量是x，y，z，w。其中w作为一个特殊的属性。openGL会把定义到gl_Position中存贮的值作为当前顶点的最终位置，并把这些顶点组装成为点、直线、三角形的图元。

『光栅化』：就是将上面的基本图元分解为类似像素的小片段，

attribute vec4 a_Position
void main(){
    gl_Position = a_Position;
}

1.2、片段着色器

片段着色器的作用是告诉GPU每个片段的颜色是什么，对于基本图元的每个片段，着色器都会调用一次，如果一个图元中的三角形被分为1000份，那么片段着色器就会被调用1000次。

OpenGL使用RGB的颜色模型。

precision mediump float;
uniform vec4 u_Color;
int main()
{
    gl_FrgColor = u_Color;
}

2、编译着色器

2.1 创建着色器对象

     // create a vertex shader type (GLES20.GL_VERTEX_SHADER)
    // or a fragment shader type
    // (GLES20.GL_FRAGMENT_SHADER) 创建着色器对象 一般有两种
    int shader = GLES20.glCreateShader(type);
        if (shader == 0) {
            Log.d(TAG,  "创建着色器失败");
            return 0;
        }

shaderObjectId 作为OpenGL对象的引用。

2.2 上传和编译着色器代码

         // add the source code to the shader and compile it
        GLES20.glShaderSource(shader, shaderCode);
        // 上传着色器对应的字符串shareCode
        GLES20.glCompileShader(shader);
        // 编译这个着色器

3、着色器链接到OpenGL程序

3.1新建程序对象附上着色器

// 将获取的编译器放到程序中。
        mProgram = GLES20.glCreateProgram();
        if (mProgram == 0) {
            Log.d(TAG, "Could not create new program");
        }

 // 附上着色器
        GLES20.glAttachShader(mProgram, vertexShader);
        GLES20.glAttachShader(mProgram, fragmentShader);


        GLES20.glLinkProgram(mProgram);

 3.2获取属性的位置

获取属性之前，需要先获取uniform，当OpenGL把着色器链接成为一个程序时，实际上用一个编号吧片段着色器中定义的每一个uniform都关联起来.

// Add program to OpenGL ES environment
        // 程序加入GL ES的环境
        GLES20.glUseProgram(mProgram);
// get handle to vertex shader's vPosition member
        mPositionHandle = GLES20.glGetAttribLocation(mProgram, "a_Position");
        // Enable a handle to the triangle vertices
        GLES20.glEnableVertexAttribArray(mPositionHandle);

3.3关联属性与顶点数据数组

通过调用glVerterAttribPointer()，告诉openGL可以在vertexData中找到a_Postition对应的数据。

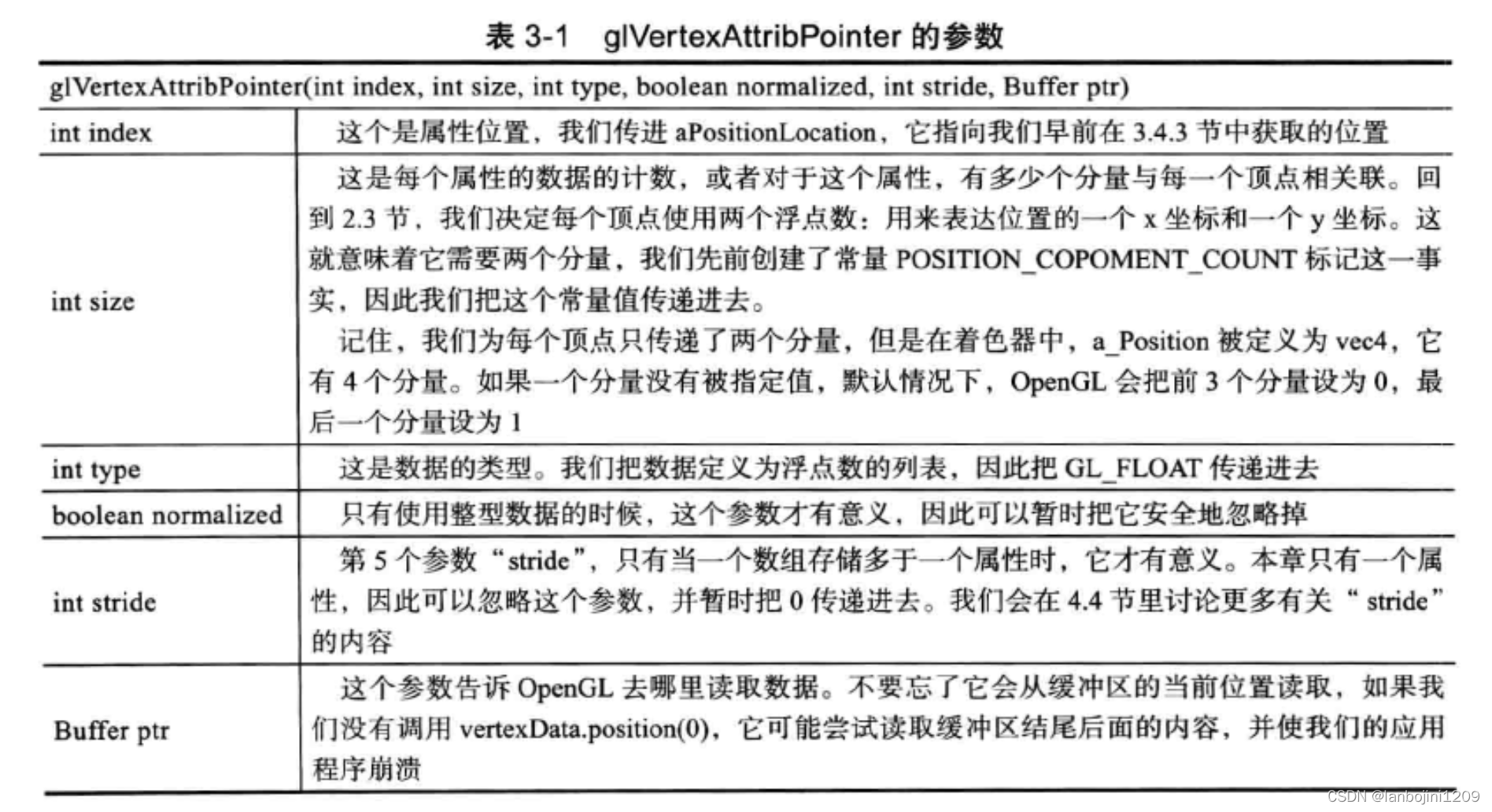

以下是glVerterAttrbPointer的参数解析；

  // Enable a handle to the triangle vertices
        GLES20.glEnableVertexAttribArray(mPositionHandle);

使能顶点数组，告诉OpenGL去vertexData找到属性a_Postiion的数据。

4、屏幕绘制

// Set color for drawing the triangle
        GLES20.glUniform4fv(mColorHandle, 1, color, 0);
        // Draw the triangle
        GLES20.glDrawArrays(GLES20.GL_TRIANGLES, 0, vertexCount);
        // Disable vertex array
        GLES20.glDisableVertexAttribArray(mPositionHandle);

glUniform4fv更新着色器代码中u_Color值.

glDrawArrays() 绘制图形，第一个参数告诉绘制是三角形，第二个参数标识从顶点数组的开头处开始读顶点，第三个参数标识需要读多少个顶点。

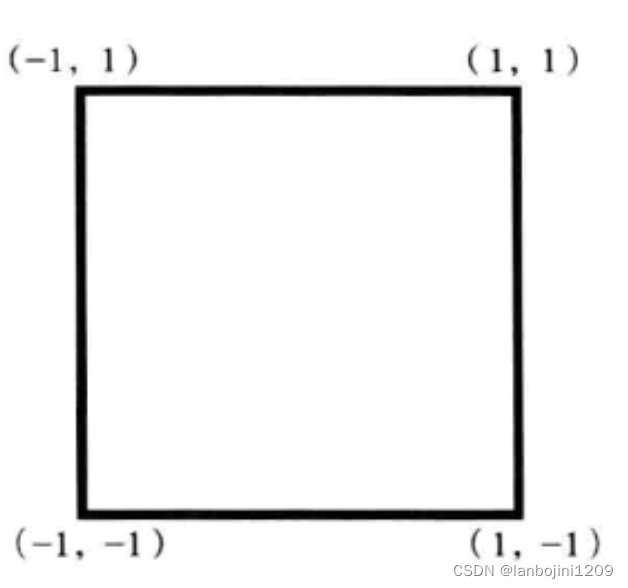

屏幕坐标系：

 OpenGL会把屏幕映射到范围[-1,1]的区间。
