我们经常看到，在电源电路中，功率MOS管的G极经常会串联一个小电阻，几欧姆到几十欧姆不等，那么这个电阻用什么作用呢？

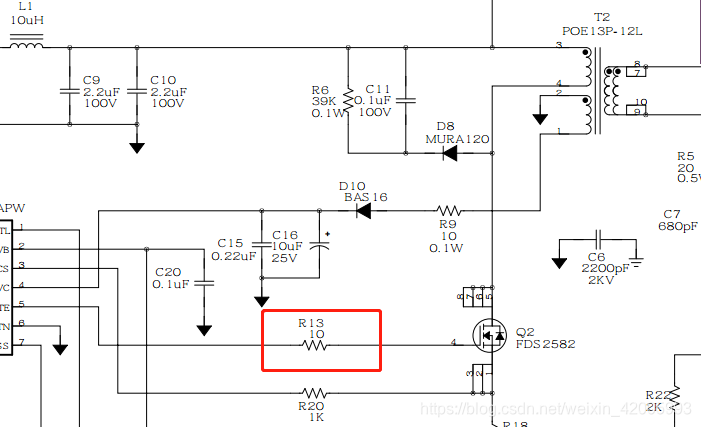

如上图开关电源，G串联电阻R13
这个电阻的作用有2个作用：限制G极电流，抑制振荡。

限制G极电流
MOS管是由电压驱动的，是以G级电流很小，但是因为寄生电容的存在，在MOS管打开或关闭的时候，因为要对电容进行充电，所有瞬间电流还是比较大的。特别是在开关电源中，MOS管频繁的开启和关闭，那么就要更要考虑这个带来的影响了。

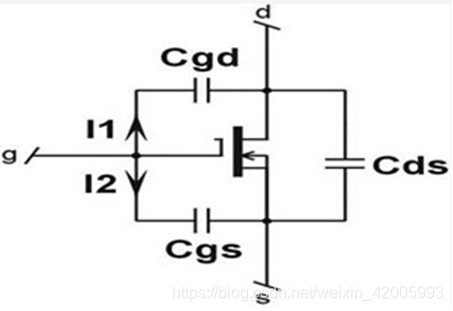

如上图，MOS管的寄生电容有三个，Cgs，Cgd，Cds
一般在MOS管规格书中，一般会标下面三个参数：Ciss，Coss，Crss，他们与寄生电容的关系如下：
Ciss=Cgs+Cgd
Coss=Cds+Cgd
Crss=Cgd
如以MOS管FDS2582为例：

Ciss=1290pF，可以看到，这个寄生电容是很可观的。
简单估算一下，假设Vgs=10V，dt=Tr(上升时间)=20ns ，Ciss=1290pF，那么可得G极在开关时的瞬间电流I=Ciss*dVgs/dt =0.6A。
在基极串联一个电阻，与Ciss形成一个RC充放电电路，可以减小瞬间电流值，不至于损毁MOS管的驱动芯片。
因为增加的这个电阻，会减缓MOS管的开启与通断时间，增加损耗，所以不能接太大。这也是为什么电阻是几欧姆或者几十欧姆的原因所在。

抑制振荡

MOS管接入电路，也会有引线产生的寄生电感的存在，与寄生电容一起，形成LC振荡电路。对于开关方波波形，是有很多频率成分存在的，那么很可能与谐振频率相同或者相近，形成串联谐振电路。
串联一个电阻，可以减小振荡电路的Q值，是振荡快速衰减，不至于引起电路故障。

MOS管栅极电阻的功耗该如何计算

提取问题

说干就干。

小伙伴的原问题是：“电阻电路学习中请问一下栅极电阻的功率要怎么计算？比如我10V/2A输出的驱动芯片20欧的栅极电阻。”

句子不是很通顺，想来应该是手机打字留言不方便，不过我看懂了：驱动电压是10V的，驱动电流到输出到2A，栅极串联了20Ω的电阻，请问这个电阻的功率是多少？

这个小伙伴没有给出开关频率，很明显，功率是跟频率相关的，假如1秒钟驱动一次，那这个功率肯定很低，因为只有在切换的时候电阻才会有电流，大部分情况下电压稳定，电阻电流为0。

我们加入开关频率1Mhz，占空比为50%的PWM波，也就是方波。

驱动电流可以达到2A，串联了20Ω电阻，因为不会发生谐振（如果不知道为什么，可以看下前面的视频），所以最大电流不会超过10V/20Ω=0.5A，也就是说驱动电流肯定是够的。这就说明了驱动电压10V不会被拉下来。

我们假定栅极走线为12mil线宽，长度为1cm的寄生电感是9.17nH，为了方便寄生，我们设为10nH吧。功率MOS管的寄生电容大概是1nF左右，我们就取1nF。

最终问题提炼为：驱动电压10V，驱动信号为PWM波，占空比为50%，频率为1Mhz，寄生电感10nH，MOS管寄生电容为1nF，栅极串联电阻为20Ω，请问，这个电阻消耗的功率是多大？

建立模型

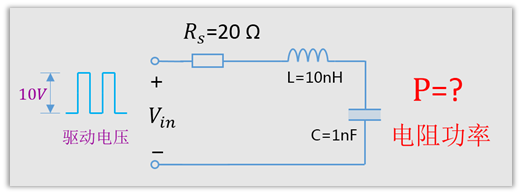

我们提取电路模型如图。

那么如何求电阻功率呢？确实不好求，有电感，有电容，阻抗也是随频率变化的，不固定，咋整？

理论基础

这个时候，就需要运用到前面学的知识啦，信号在脑子里面是什么样的呢？信号在脑子里面应该被拆解为一个个频率的正弦波，别说你不知道啊，我文章写了，视频也发了，不知道的话你对得起我么？

先将驱动电压波形拆解为各个频率正弦波，然后分别计算各个正弦波分量在电阻上面的功率，再把它们加起来就是总功率了。

What？这么复杂？你在玩我吗?

这么复杂的事情自然是我帮你们干了。

我的思路是使用Matlab工具，这个工具有个好处，那就是我们可以构建任意波形，不一定非得是正弦波，三角波，方波这种，反正都是一序列的点，只要能描述出来，就可以进行处理。

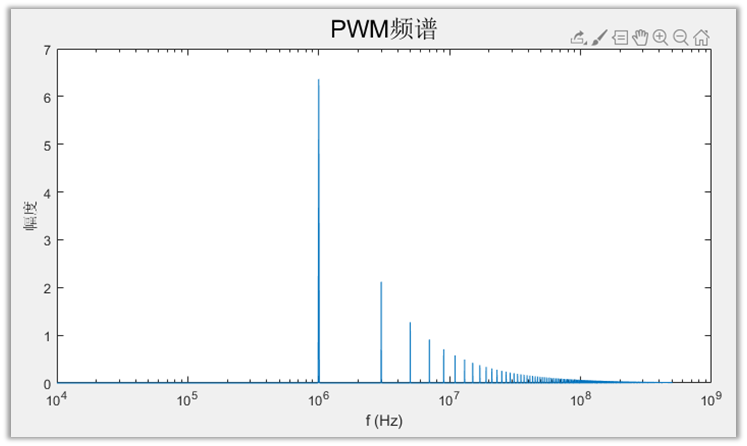

构建驱动序列之后，使用fft函数分析频谱，得到各个频率的幅度值，这个东西其实就是对应频率的电压值啦。如图

我们知道，电感和电容的阻抗在不同的频率下是不同的，它是频率的函数，jwL和1/jwC。因此，上面的模型，我们很容易就能写出来总的阻抗公式了，之所以要得到阻抗，是因为我们要求电阻每个频率分量的电流。

阻抗Z=Rs+jwL+1/jwC，可以看出总阻抗由三部分组成。

现在我们有了各个频率分量的电压值，也有了阻抗，那么各个分量的电流值就出来啦。因为是串联的，所以这个电流也是流过电阻的电流。

我们再根据P=I^2*R，就可以求出各个频率分量的功率的，再把它们加起来，那就是总功率了。

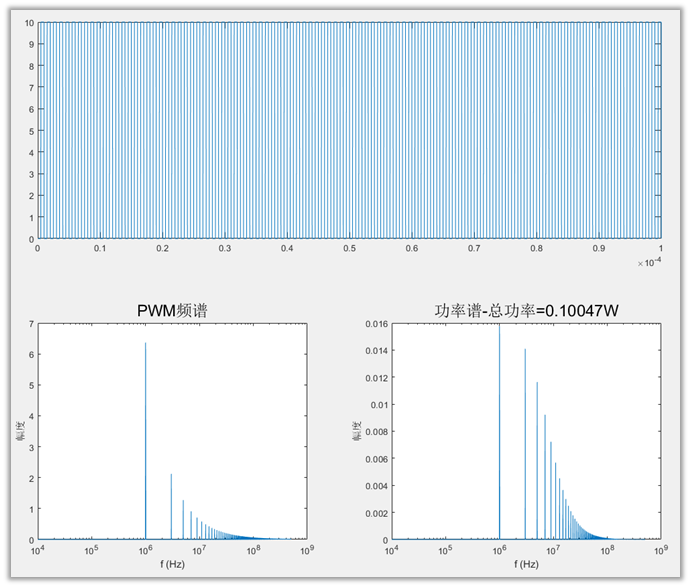

最终我们求得，电阻的功耗是P=0.10047W

Matlab代码

上面的过程看起来是很复杂的，其实Matlab代码很简单，也就那么三四十行。真正计算的过程也就不到10行，其它的都是定义变量，画图，设置坐标轴什么的。

建议大家可以运行代码试试，我之前也分享了在线运行Matlab的方法。

无需安装，Matlab在线执行

看不懂代码也没关系，这个模型最重要的参数就5个，电感，电容，电阻，驱动电压，开关频率。可以自己去尝试修改为不同的值，这样可以算出各种不同情况下电阻的功率。也可以收藏下，在以后真正需要计算的时候，代入相关参数，就可以得到电阻的功率啦。

需要指出的是，这些参数对结果的影响很大，我就不一一说明有啥差别啦。

Fclk=1000000; %PWM频率为1MHz
U0 = 10;     %电压幅值10V
Rs = 20;     %串联电阻为20Ω
ESL= 10^(-8);  %走线电感10nH
C= 10^(-9);  %走线电感为1nF

Fs=1000*Fclk;  %采样率为基频的1000倍
Num_T=100;     %分析100个周期的信号
L=(Fs/Fclk)*Num_T;   %100个周期信号长度(采样总点数)
T=1/Fs;    %采样周期
t=(1:L)*T; %时间长度

N=length(t);
LEN_PWM=zeros(1,N);  %定义PWM信号采样序列
for i=1:N            %产生PWM信号-点序列
     if  mod(i,(Fs/Fclk))<Fs/(2*Fclk)
         LEN_PWM(i)=0;
     else
         LEN_PWM(i)=U0;
     end
end

figure;
subplot(2,2,[1 2]);
plot(t,LEN_PWM);      %画出PWM信号
title('PWM波形','FontSize',18);
set(gca,'XLim',[0 10/Fclk]);%x轴的数据显示范围
set(gca,'YLim',[-0.5 10.5]);%y轴的数据显示范围
xlabel('时间t (s)','FontSize',18);
ylabel('电压/V','FontSize',18);

X_LEN_PWM=abs(fft(LEN_PWM));   %fft傅里叶变换
Fn=Fs*(0:(L/2))/L;          %各个谐波频率序列
An=X_LEN_PWM(1:L/2+1)*2/L;  %每个谐波的幅值序列

Zn=Rs+Fn.*ESL.*2.*pi.*1i+1./(Fn.*C.*2.*pi.*1i);  %各个频率对应的总阻抗序列
Pn=(((0.707.*An)./abs(Zn)).^2)*Rs;  %各个频率的功率序列，电压有效值除以阻抗得到电流
Pall=sum(Pn)   %总功率

subplot(2,2,3);
semilogx(Fn,An);
title('PWM频谱','FontSize',18);
xlabel('f (Hz)','FontSize',18);
ylabel('幅度','FontSize',18);

subplot(2,2,4);
semilogx(Fn,Pn);
title(['电阻功率谱-总功率=',num2str(Pall),'W'],'FontSize',18);
xlabel('f (Hz)','FontSize',18);
ylabel('幅度','FontSize',18);

在我写完文章之后，也有人说用下面这个公式也可以计算：

对电容用脉冲波充放电产生的损耗可以使用P_loss=VDD²×C_load×f进行快速估算，该损耗发生在脉冲源的内阻，导线上的电阻和电容内阻上。只要满足电容上的脉冲波形跟原波形差不多，都可以用次公式估算，与占空比无关。
