本文详述了使用L298N模块驱动2相4线步进电机的全步进、半步进和微步进三种方法，对比了它们的优缺点。全步进简单但转速低，半步进提高转速和精度，微步进则实现更精细控制，但需更复杂设计。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

摘要：本文将详细介绍L298N模块驱动2项4线步进电机的多种方法，并分析各种方法的优缺点。在实例程序中，将展示不同方法的代码示例，帮助读者理解并实际应用。

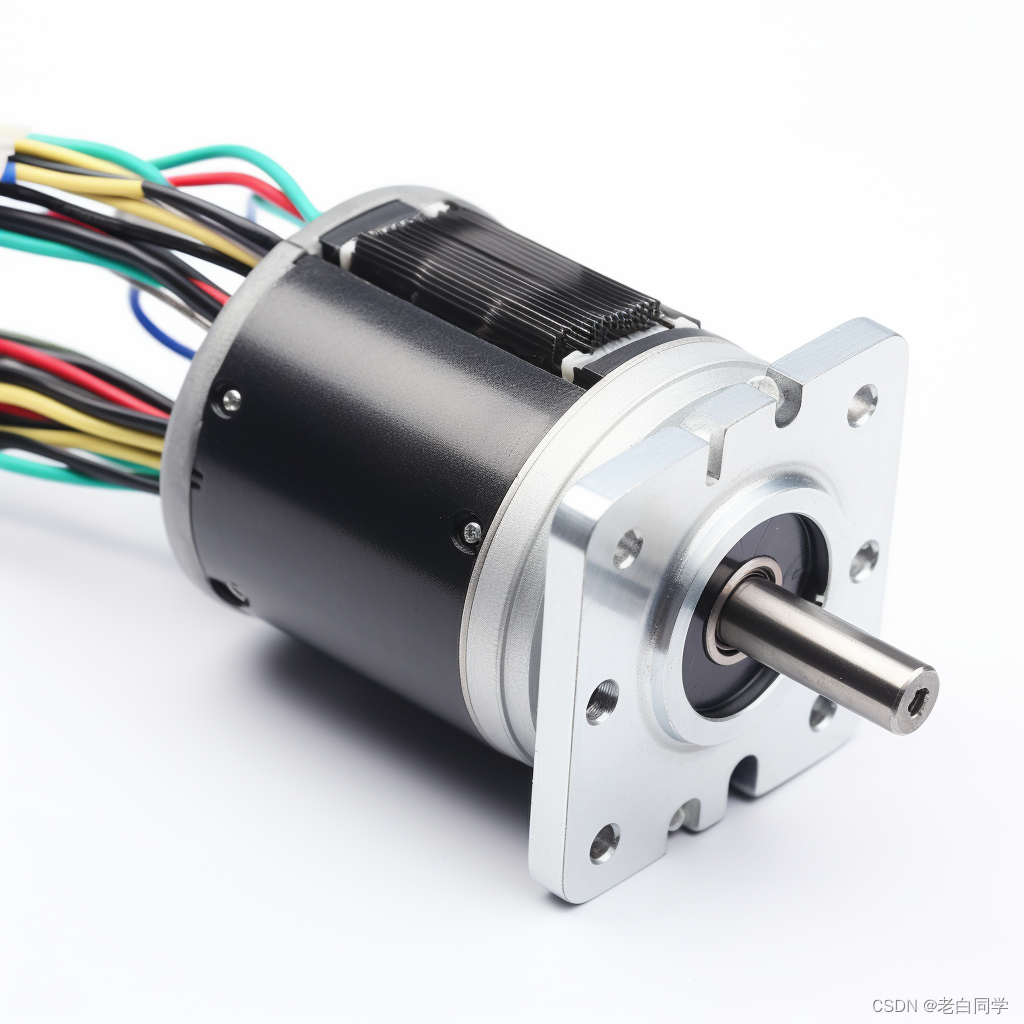

引言：步进电机作为一种常用的电机类型，在许多嵌入式系统中起着重要的作用。而L298N模块作为一种常用的电机驱动模块，可以有效地控制步进电机的运动。本文将介绍L298N模块驱动2项4线步进电机的多种方法，并分析各种方法的优缺点，为读者提供参考。

一、全步进驱动方法全步进驱动方法是最常见的步进电机驱动方法之一。它通过依次激活步进电机的每个相位来实现步进电机的旋转。具体实现步骤如下：

设置L298N模块的输入引脚，使得相应的输出引脚输出高电平或低电平。
依次激活步进电机的每个相位，使得电机按照指定的角度旋转。全步进驱动方法的优点是控制简单，适用于对转动角度要求不高的场景。然而，缺点是步进电机的转速不高，且步进角度较大。

以下是全步进驱动方法的一个示例程序：

#include <Arduino.h>

// 定义L298N模块的引脚连接
const int IN1 = 8;
const int IN2 = 9;
const int IN3 = 10;
const int IN4 = 11;

void setup() {
  // 设置引脚为输出模式
  pinMode(IN1, OUTPUT);
  pinMode(IN2, OUTPUT);
  pinMode(IN3, OUTPUT);
  pinMode(IN4, OUTPUT);
}

void loop() {
  // 激活步进电机的每个相位，使电机按照指定角度旋转
  digitalWrite(IN1, HIGH);
  digitalWrite(IN2, LOW);
  digitalWrite(IN3, LOW);
  digitalWrite(IN4, LOW);
  delay(10);  // 延时一段时间，使电机转动到指定位置

  digitalWrite(IN1, LOW);
  digitalWrite(IN2, HIGH);
  digitalWrite(IN3, LOW);
  digitalWrite(IN4, LOW);
  delay(10);

  // ... 依次激活其他相位
}

二、半步进驱动方法半步进驱动方法是在全步进驱动方法的基础上改进而来的。它通过在相邻的两相位之间插入一个中间相位，实现步进电机的半步进转动。具体实现步骤如下：

设置L298N模块的输入引脚，使得相应的输出引脚输出高电平或低电平。
依次激活步进电机的每个相位，使得电机按照指定的角度旋转。
在相邻的两相位之间，同时激活两个相位，实现半步进转动。半步进驱动方法的优点是步进角度更小，转速更高，但相应的控制复杂度也增加。

以下是半步进驱动方法的一个示例程序：

#include <Arduino.h>

// 定义L298N模块的引脚连接
const int IN1 = 8;
const int IN2 = 9;
const int IN3 = 10;
const int IN4 = 11;

void setup() {
  // 设置引脚为输出模式
  pinMode(IN1, OUTPUT);
  pinMode(IN2, OUTPUT);
  pinMode(IN3, OUTPUT);
  pinMode(IN4, OUTPUT);
}

void loop() {
  // 激活步进电机的每个相位，使电机按照指定角度旋转
  digitalWrite(IN1, HIGH);
  digitalWrite(IN2, LOW);
  digitalWrite(IN3, LOW);
  digitalWrite(IN4, LOW);
  delay(5);  // 延时一段时间，使电机转动到指定位置

  digitalWrite(IN1, HIGH);
  digitalWrite(IN2, HIGH);
  digitalWrite(IN3, LOW);
  digitalWrite(IN4, LOW);
  delay(5);

  // ... 依次激活其他相位
}

三、微步进驱动方法微步进驱动方法是在半步进驱动方法的基础上进一步改进而来的。它通过在每个相位之间插入多个中间相位，实现步进电机的微步进转动。具体实现步骤如下：

设置L298N模块的输入引脚，使得相应的输出引脚输出高电平或低电平。
依次激活步进电机的每个相位，使得电机按照指定的角度旋转。
在相邻的两相位之间，依次激活多个中间相位，实现微步进转动。微步进驱动方法的优点是步进角度更小，能够实现更精确的控制。但相应的控制复杂度更高，且需要更高的电流和更复杂的电路设计。

以下是微步进驱动方法的一个示例程序：

#include <Arduino.h>

// 定义L298N模块的引脚连接
const int IN1 = 8;
const int IN2 = 9;
const int IN3 = 10;
const int IN4 = 11;

void setup() {
  // 设置引脚为输出模式
  pinMode(IN1, OUTPUT);
  pinMode(IN2, OUTPUT);
  pinMode(IN3, OUTPUT);
  pinMode(IN4, OUTPUT);
}

void loop() {
  // 激活步进电机的每个相位，使电机按照指定角度旋转
  digitalWrite(IN1, HIGH);
  digitalWrite(IN2, LOW);
  digitalWrite(IN3, LOW);
  digitalWrite(IN4, LOW);
  delayMicroseconds(100);  // 微秒级延时，使电机转动到指定位置

  digitalWrite(IN1, HIGH);
  digitalWrite(IN2, HIGH);
  digitalWrite(IN3, LOW);
  digitalWrite(IN4, LOW);
  delayMicroseconds(100);

  // ... 依次激活其他相位和中间相位
}

结论：本文详细介绍了L298N模块驱动2项4线步进电机的多种方法，并分析了各种方法的优缺点。全步进驱动方法简单易用，适用于对转动角度要求不高的场景；半步进驱动方法提高了转速和控制精度，但控制复杂度也增加；微步进驱动方法能够实现更精确的控制，但需要更高的电流和复杂的电路设计。读者可根据自己的需求选择适合的驱动方法，并应用于实际项目中。
