简介
PID控制器是一个在工业控制应用中常见的反馈回路部件。这个控制器把收集到的数据和一个参考值进行比较,然后把这个差别用于计算新的输入值,这个新的输入值的目的是可以让系统的数据达到或者保持在参考值。PID控制器可以根据历史数据和差别的出现率来调整输入值,使系统更加准确而稳定。

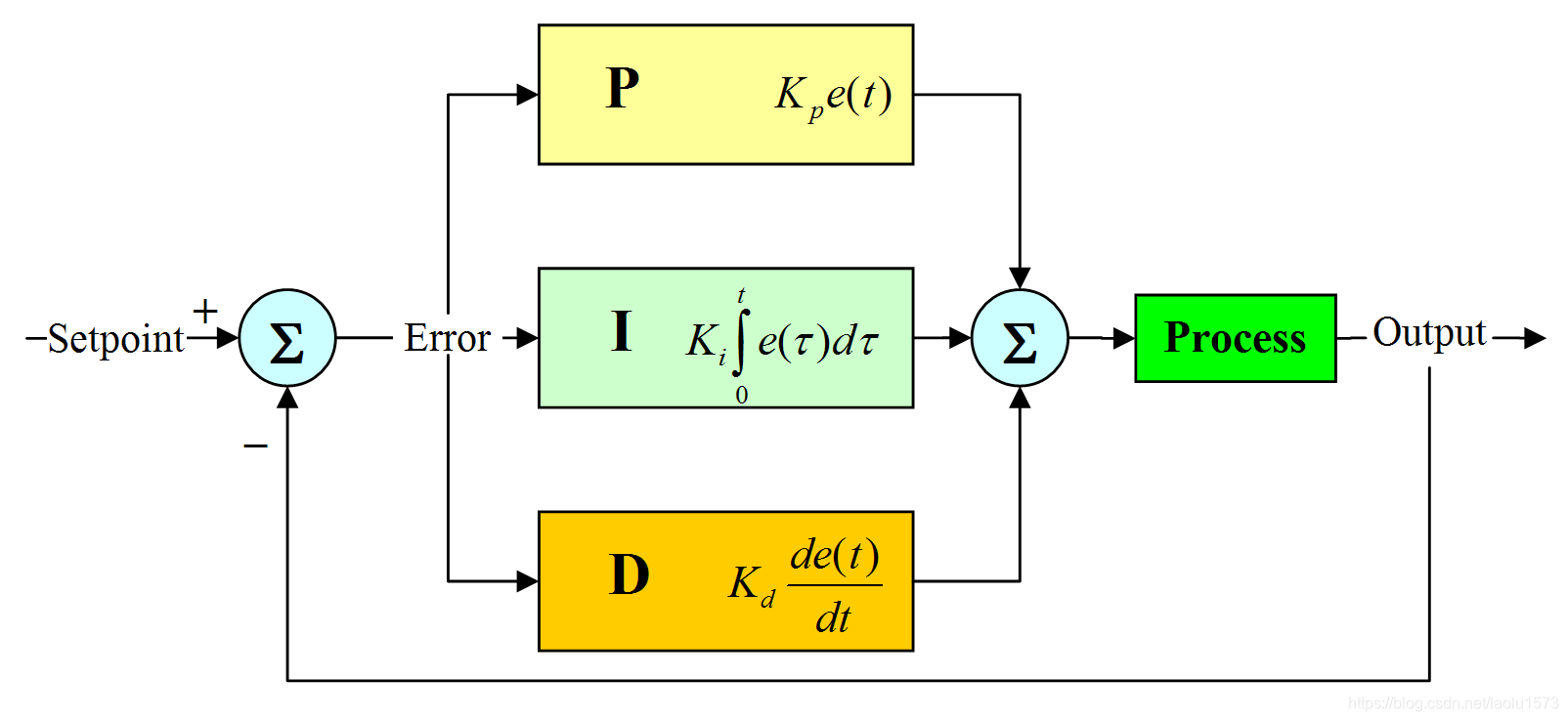

PID控制器(比例-积分-微分控制器),由比例单元(Proportional)、积分单元(Integral)和微分单元(Derivative)组成。可以透过调整这三个单元的增益
K
p
K_p
Kp,
K
i
K_i
Ki和
K
d
K_d
Kd来调定其特性。PID控制器主要适用于基本上线性,且动态特性不随时间变化的系统。
PID控制器的比例单元P、积分单元(I)和微分单元(D)分别对应目前误差、过去累计误差及未来误差。有些应用只需要PID控制器的部分单元,可以将不需要单元的参数设为零即可。因此PID控制器可以变成PI控制器、PD控制器、P控制器或I控制器。其中又以PI控制器比较常用,因为D控制器对回授噪声十分敏感,而若没有I控制器的话,系统不会回到参考值,会存在一个误差量。
若定义
u
(
t
)
u(t)
u(t)为控制输出,PID算法可以用下式表示:
u
(
t
)
=
K
p
e
(
t
)
+
K
i
∫
0
t
e
(
τ
)
d
τ
+
K
d
d
d
t
e
(
t
)
u(t)=K_pe(t)+K_i\int _{{0}}^{{t}}{e(\tau )}\,{d\tau }+K_d{\frac{d}{dt}}e(t)
u(t)=Kpe(t)+Ki∫0te(τ)dτ+Kddtde(t)
其中
K
p
K_p
Kp:比例增益,是调适参数
K
i
K_i
Ki:积分增益,也是调适参数
K
d
K_d
Kd:微分增益,也是调适参数
e
e
e:误差=设定值(SP)- 回授值(PV)
t
t
t:目前时间
τ
\tau
τ :积分变数,数值从0到目前时间{\displaystyle t}t
