0、思考与回答
- 0.1、思考一
1、内核程序修改
- 1.1、xTaskIncrementTick( )
- 1.2、原理
3、实验
- 3.1、测试
- 3.2、待改进

0、思考与回答

0.1、思考一

为什么要增加时间片轮询？

目前的 RTOS 内核已经支持抢占优先级，即高优先级的任务会抢占低优先级的任务得到执行，但是对于同等优先级的任务，如果不支持时间片轮询，则只能有一个任务运行，并且由于优先级相同所以除延时阻塞到期外也不会发生任务调度，因此需要增加时间片轮询保证同等优先级的任务能得到轮流执行

1、内核程序修改

1.1、xTaskIncrementTick( )

在该函数中除了任务延时阻塞时间到期产生任务调度外，增加支持时间片轮询的任务切换，具体如下所示

/*task.c*/
BaseType_t xTaskIncrementTick(void)
{
	// 省略未修改的程序
	......
#if((configUSE_PREEMPTION == 1) && (configUSE_TIME_SLICING == 1))
	// 支持时间片轮询
	if(listCURRENT_LIST_LENGTH(&(pxReadyTasksLists[pxCurrentTCB->uxPriority])) > 1)
	{
		xSwitchRequired = pdTRUE;
	}
#endif
	return xSwitchRequired;
}

/* FreeRTOSConfig.h */
// 支持时间片轮询
#define configUSE_TIME_SLICING                  1

1.2、原理

假设当前系统中只存在两个优先级相同的任务，时间片轮询任务切换流程如下

xTaskIncrementTick()
-> vTaskSwitchContext()
-> taskSELECT_HIGHEST_PRIORITY_TASK()
-> listGET_OWNER_OF_NEXT_ENTRY()

当进入滴答定时器中断服务函数时，如果发现就绪链表数组中的某个链表中链表项的数量大于 1 ，则表示该优先级下有不止一个任务，此时就可以产生任务调度

当有任务调度产生的时候，会调用 vTaskSwitchContext() 和 taskSELECT_HIGHEST_PRIORITY_TASK() 两个函数寻找当前的最高优先级任务，但是系统中只有两个优先级相同的任务，因此最高优先级仍然没变，但是在这个优先级下返回的任务却变成了下一个

为什么呢？

关键在于 listGET_OWNER_OF_NEXT_ENTRY() 函数，这个宏函数每次调用会获取链表中下一个链表项的 pvOwner 参数，由于是双向链表，因此会不断的循环链表中的链表项（两个同等优先级的任务），每次发生任务调度就会切换一次任务，所以就实现了时间片轮询

3、实验

3.1、测试

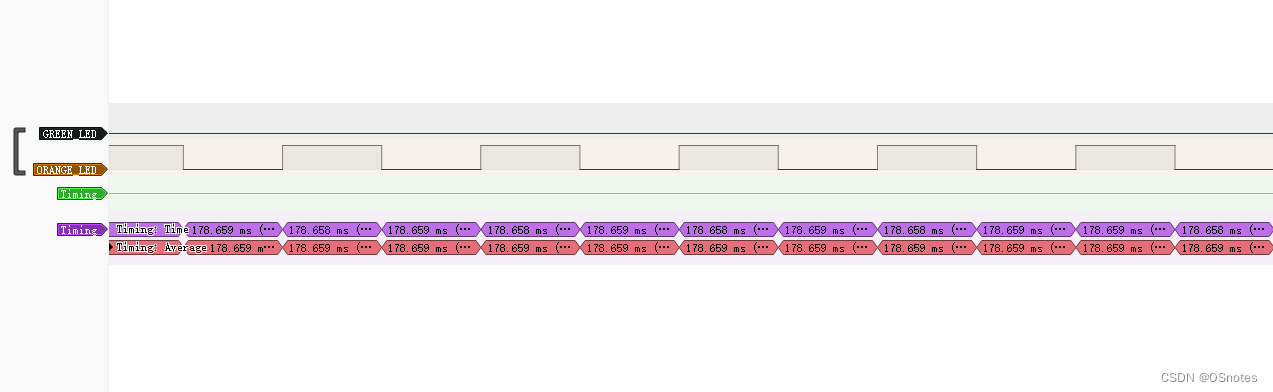

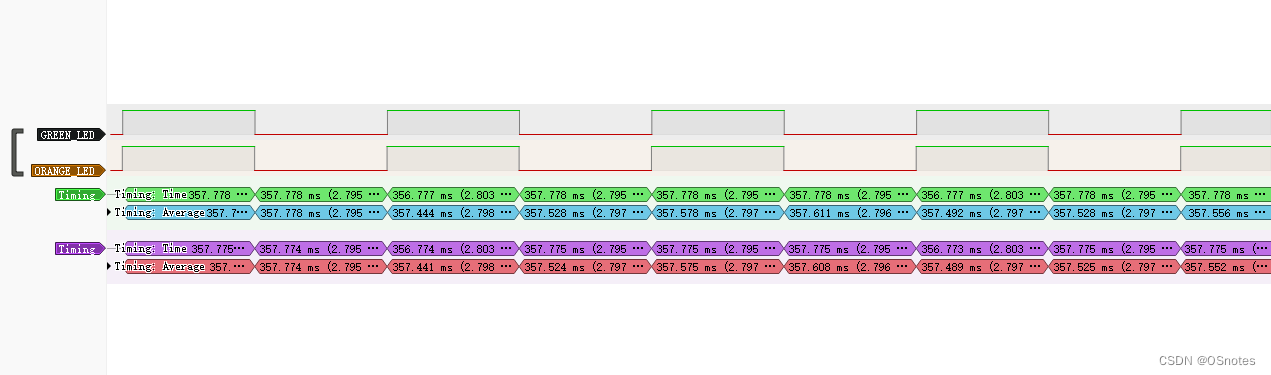

参考 FreeRTOS 简单内核实现6 优先级 “3.1、测试” 小节内容，将两个任务的优先级修改为一样，然后在两个任务中均使用软件延时模拟任务连续运行，具体程序如下所示

/* main.c */
/* USER CODE BEGIN Includes */
#include "FreeRTOS.h"
/* USER CODE END Includes */

/* USER CODE BEGIN PV */
// 软件延时
void delay(uint32_t count)
{
	for(;count!=0;count--);
}

TaskHandle_t Task1_Handle;
#define TASK1_STACK_SIZE                    128
StackType_t Task1Stack[TASK1_STACK_SIZE];
TCB_t Task1TCB;
UBaseType_t Task1Priority = 2;

TaskHandle_t Task2_Handle;
#define TASK2_STACK_SIZE                    128
StackType_t Task2Stack[TASK2_STACK_SIZE];
TCB_t Task2TCB;
UBaseType_t Task2Priority = 2;

// 任务 1 入口函数
void Task1_Entry(void *parg)
{
	for(;;)
	{
		HAL_GPIO_TogglePin(GREEN_LED_GPIO_Port, GREEN_LED_Pin);
		delay(10000000);
	}
}
// 任务 2 入口函数
void Task2_Entry(void *parg)
{
	for(;;)
	{
		HAL_GPIO_TogglePin(ORANGE_LED_GPIO_Port, ORANGE_LED_Pin);
		delay(10000000);
	}
}
/* USER CODE END PV */

/* USER CODE BEGIN 2 */
// 创建任务 1 和 2
Task1_Handle = xTaskCreateStatic((TaskFunction_t)Task1_Entry,
								 (char *)"Task1",
								 (uint32_t)TASK1_STACK_SIZE,
								 (void *)NULL,
								 (UBaseType_t)Task1Priority,
								 (StackType_t *)Task1Stack,
								 (TCB_t *)&Task1TCB);

Task2_Handle = xTaskCreateStatic((TaskFunction_t)Task2_Entry,
								 (char *)"Task2",
								 (uint32_t)TASK2_STACK_SIZE,
								 (void *) NULL,
								 (UBaseType_t)Task2Priority,
								 (StackType_t *)Task2Stack,
								 (TCB_t *)&Task2TCB );
// 启动任务调度器，永不返回
vTaskStartScheduler();
/* USER CODE END 2 */
