检波电路，简易rms电路波谷出现毛刺解决，容性负载导致信号出现尖峰，（电容滤波电路不规范导致波形不稳定）

运放续流能力不足

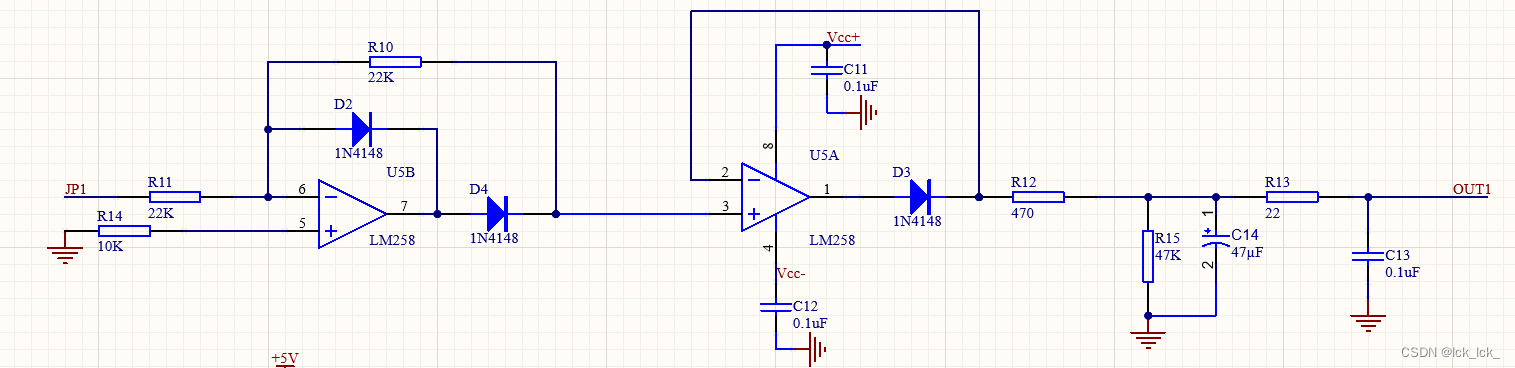

在进行uA交流小信号放大过程中，采用整流后给电容充电的方式进行直流转换，从而反映输入待检测电流大小。发现电路接入充电电容后开始有跳动出现，下面进行电路分析与问题解决，部分电路图如下：

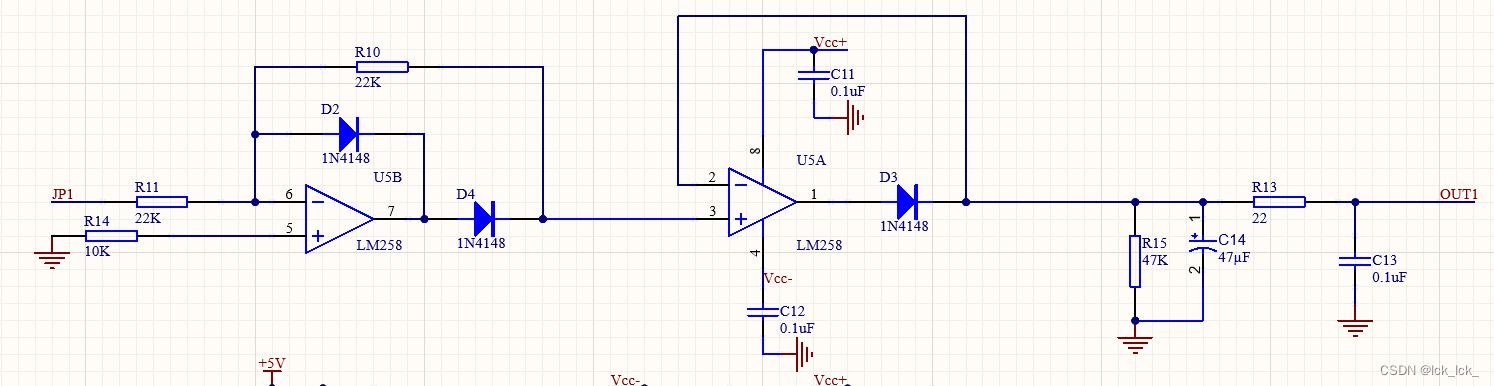

如上图，理论上不接充电电容精密整流电路将产生如下波形，将正弦波的正半波舍去，负半波翻转放大。

但是在实际使用中，发现放大倍数稍大时，或者电源不稳定时，波形会出现比较繁杂的尖峰，会严重影响滤波稳定性。

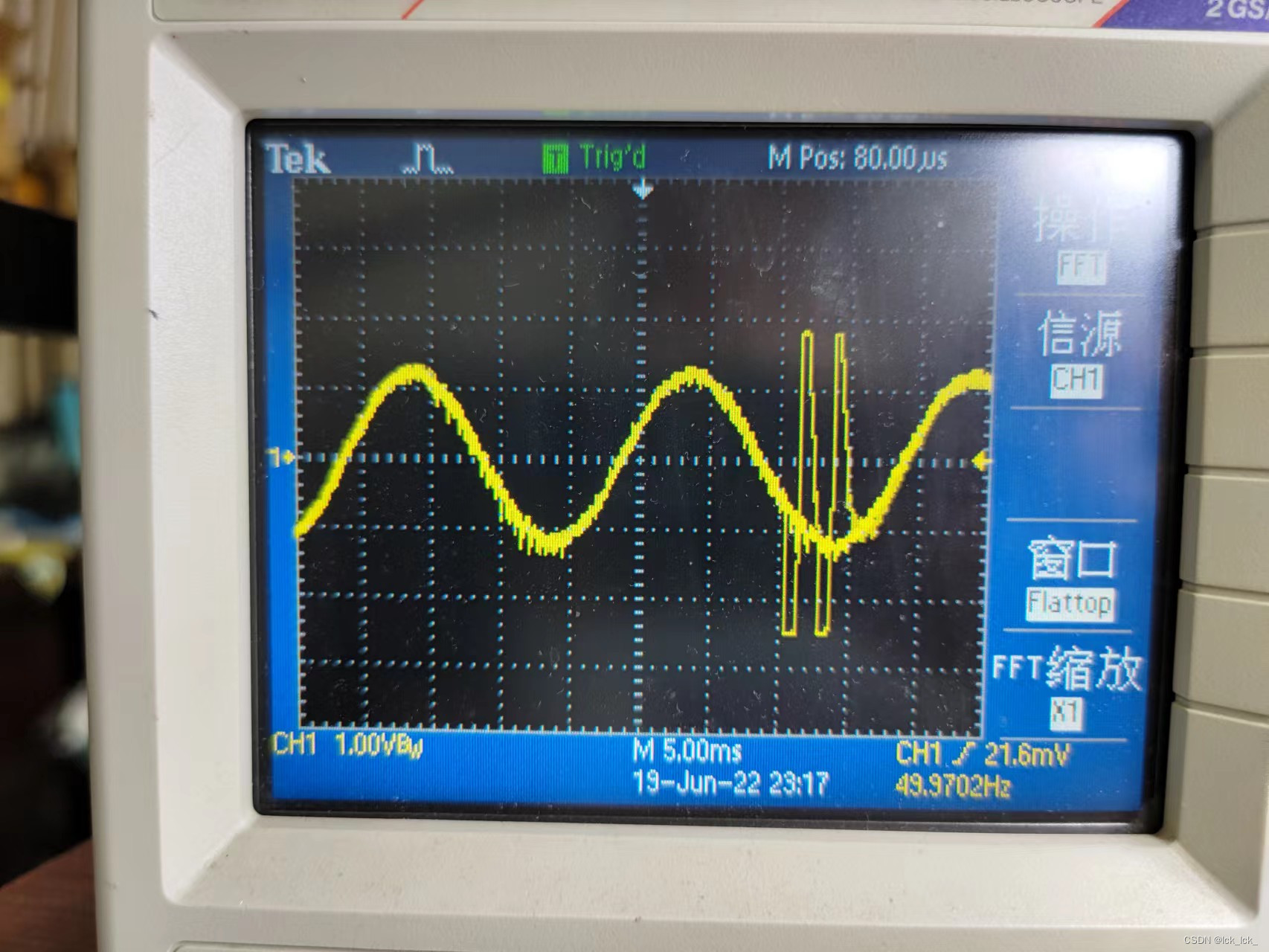

直流输出结果会出现持续跳动，实际波形将产生如下尖峰。

分析可见偶发尖峰出现在负半波，负半波正好是充电需要的半波，去掉充电电容后，发现就没有这种偶发毛刺

经过深入研究，为充电的电路部分加入续流电阻R12，发现尖峰消失。

由此有两方面的见解：

1. 运放输出电流为电容充电，直接接电容会导致大电流尖峰出现，而运放无法提供较大的瞬时电流输出能力，于是在负半周期的波谷附近产生不稳定。
2. 运放负载大电容，将可能产生不稳定，串接电阻是一定程度能改善稳定裕度的。

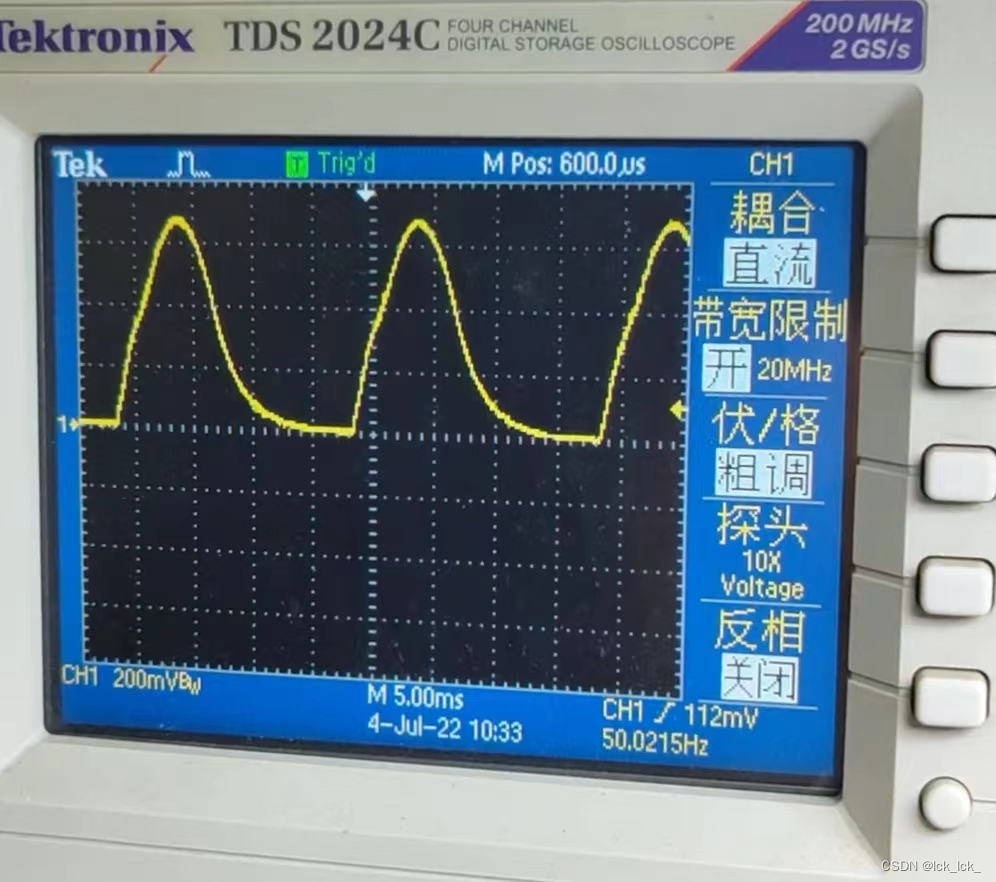

稳定后的波形

由此电路现象给我深深地提示，电路设计中需要力求稳定设计，调试波形过程中出现异常需要关注出现异常的时间和相对位置，这样方便我们找出问题原因

下一篇，项目中遇到50hz工频干扰（针对放大信号也是50hz），导致测量的波形出现小幅度的缓慢波动。
