峰值检测电路

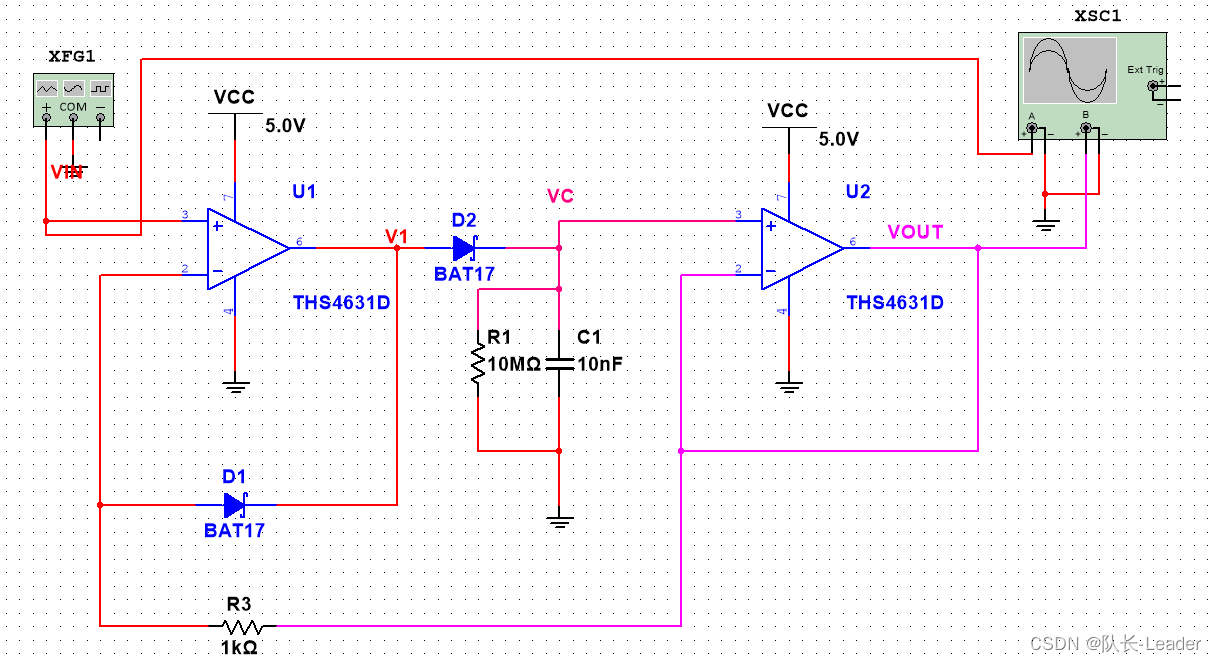

常用的峰值检测电路，如下图所示。

该电路有两种工作状态：

1、充电状态：D2导通，D1截止。

当U1的+端比-端大时，V1=VIN，VC=V1-VD2，VOUT=VC。这时，给电容C1充电。由于D1截止没有环路，同时，VOUT反馈回到U1的-端，类似一个大环路的跟随器。

2、保持状态：D2截止，D1导通。

当U1的+端比-端小时，U1输出负压，D1导通，U1变成跟随器；而D2截止，U2也变成跟随器，VOUT=VC，由于U1、U2都是跟随器，这里R3起到一个隔离的作用，允许两个运放环路的电位不同。

仿真时放电电阻R1不能省略，如果省略会导致C1没有放电回路，一上电就被运放的偏置电流充电，充上了，就无法放电。

D1、D2换成肖特基减小压降，会提高峰值检测的精度。

单电源供电，只需要把VEE换成GND即可。
