DS1302时钟芯片（基于STC89C52）

芯片介绍

DS1302时钟芯片（相较于单片机自己的时钟，这个芯片的优点是：

1.精度高 2.不占用单片机CPU 3.掉电保护（即断电后仍能通过自带的备用电池继续计时））

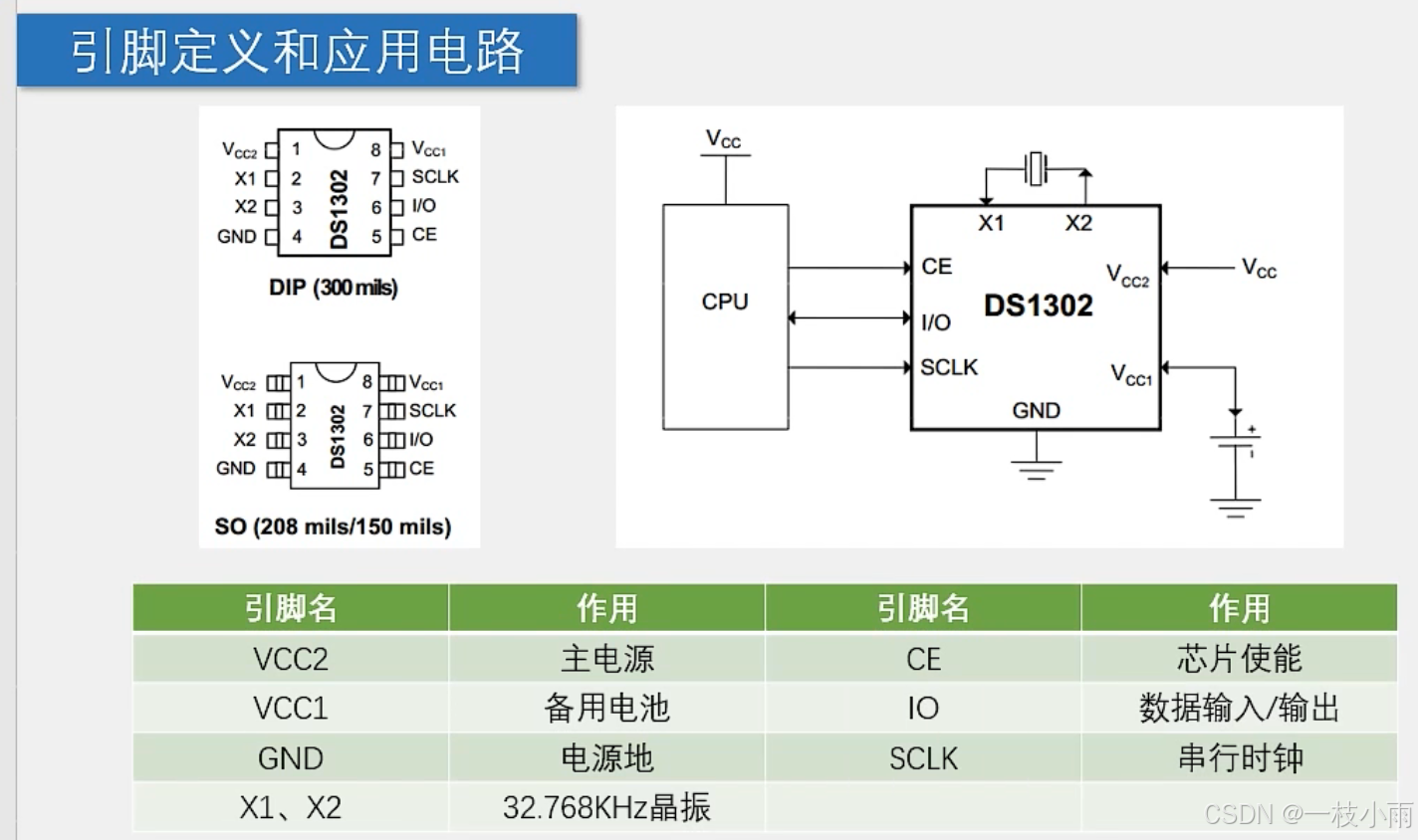

引脚定义与应用电路

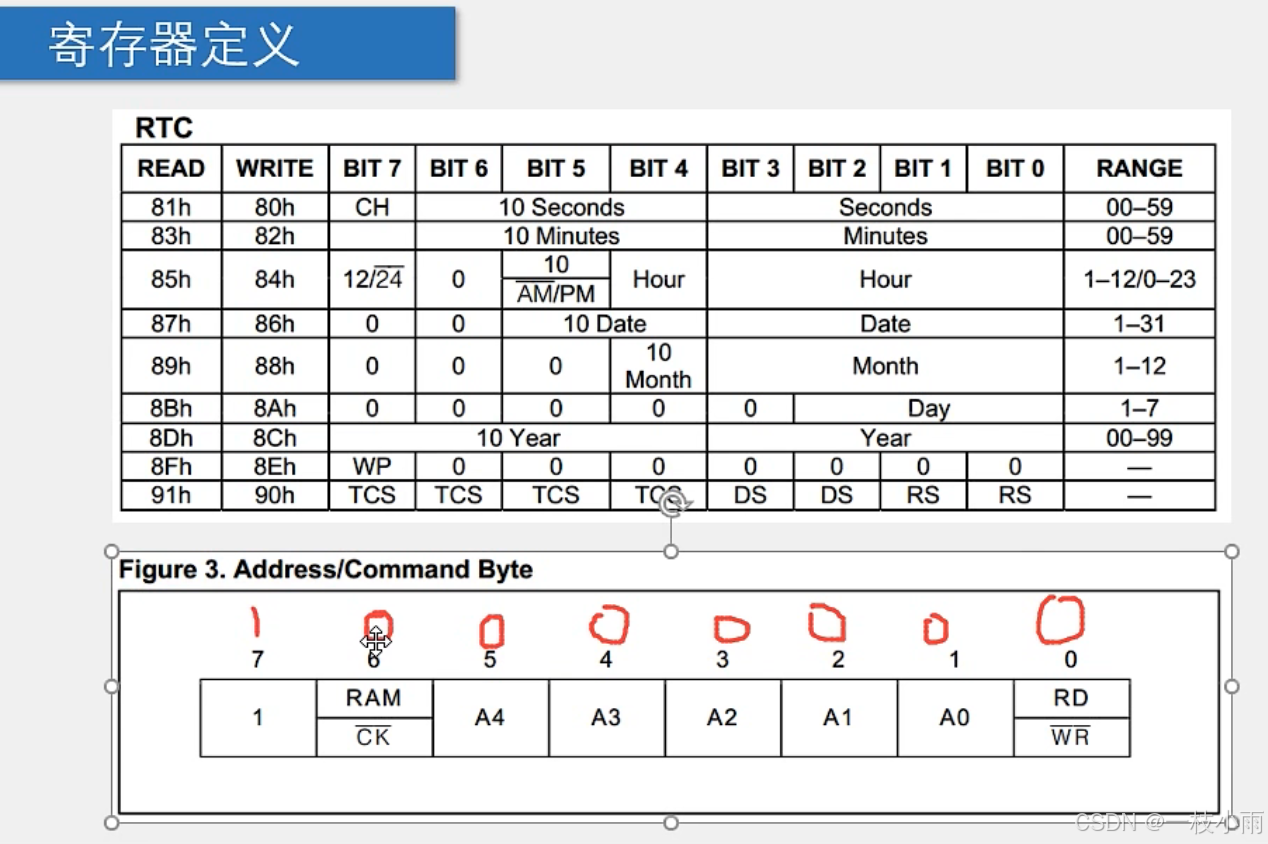

RTC寄存器定义

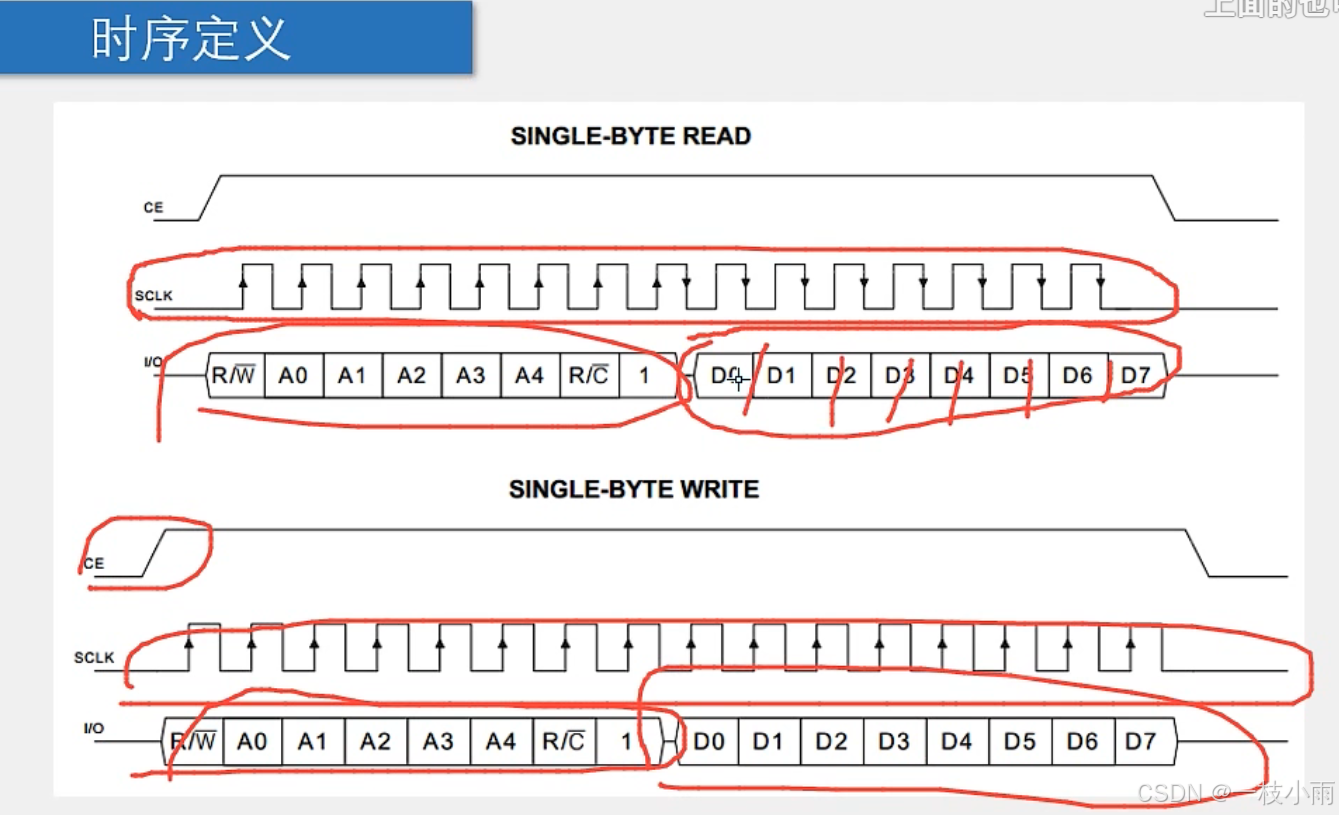

时序图

写入需要16个脉冲，读取时只需要15个脉冲，因为SCLK上升沿将IO口上的数据写入，下降沿将下一个数据“填充”到IO口上进行准备，此时就可以直接读取IO口上的数据，如上图中的“SINGLE-BYTE READ”，SCLK上的箭头（向上为上升沿写入，向下为下降沿读取IO口数据），可见最后一个写入和第一个读取使用了同一个脉冲，所以16个数据只需要15个脉冲。（详情可见 [单片机10-1] 37'46''）

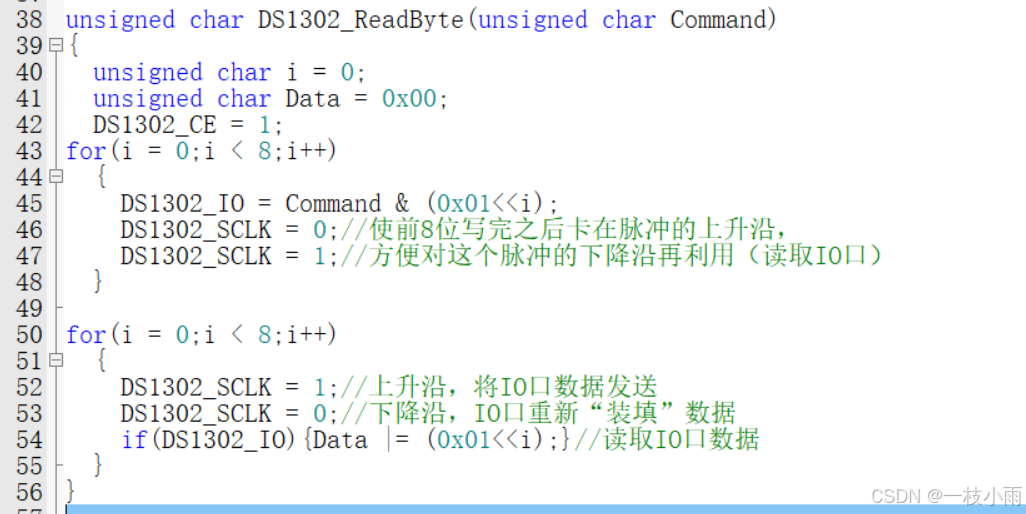

数据读取

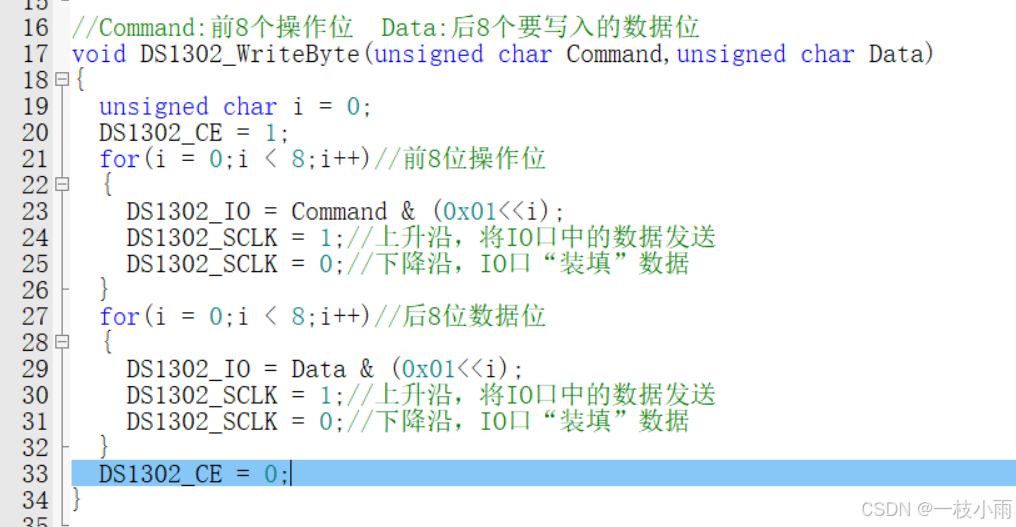

数据写入

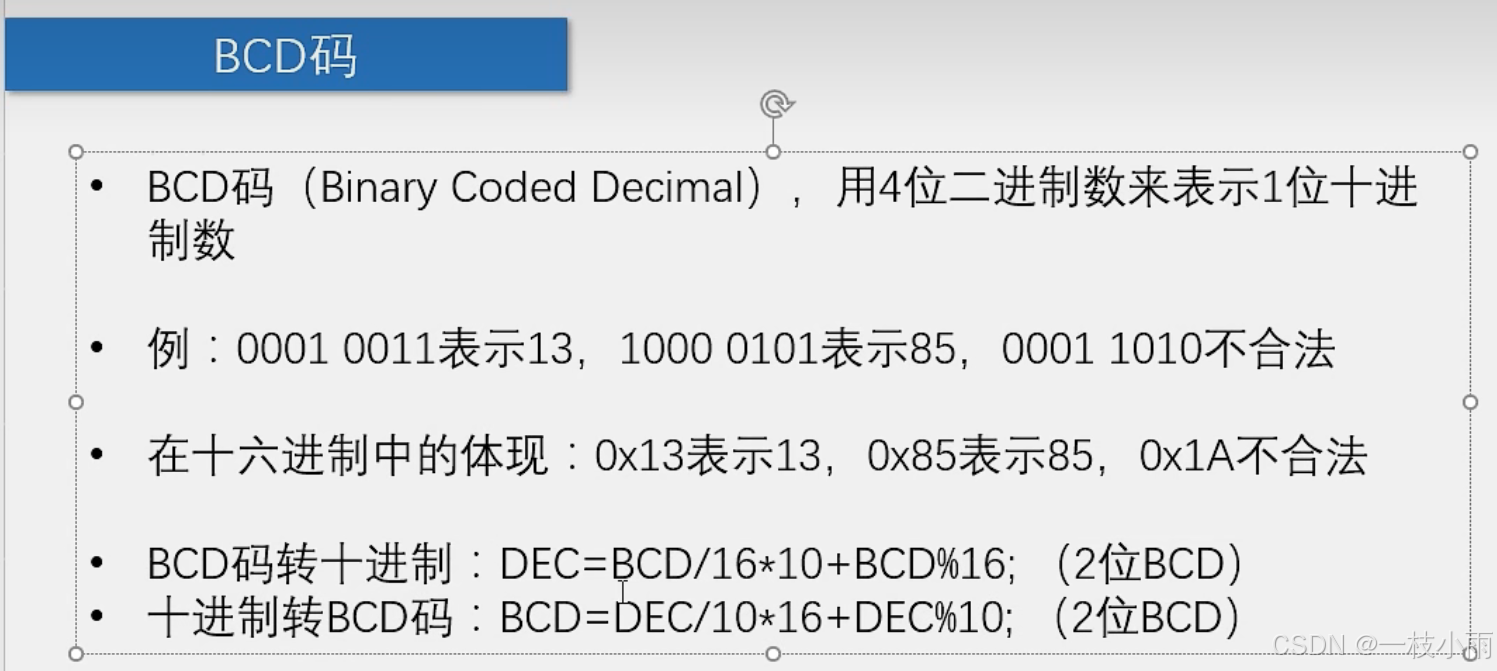

BCD码：（十进制与BCD码的相互转换）

如下图中使用的就是BCD码来表示 秒，分，小时，日，月，年。
