Multsim仿真电路：（十七）DC-DC降压电路原理简单仿真

1.前言

由于日常工作中，降压电路用的比较多，所以我只对降压DC-DC进行仿真，本质上还是自己学习记录，因为发现越深入要了解的东西就会越多，慢慢就脱离我现在使用的范畴，就又会变成空空的学习，所以还是在自己会使用到的东西基础上去学习，结合实际，告诫自己，而且不得不感叹真是越学越觉得自己的无知

2.DC-DC降压原理简单仿真

下面还是对DC-DC进行简单的仿真

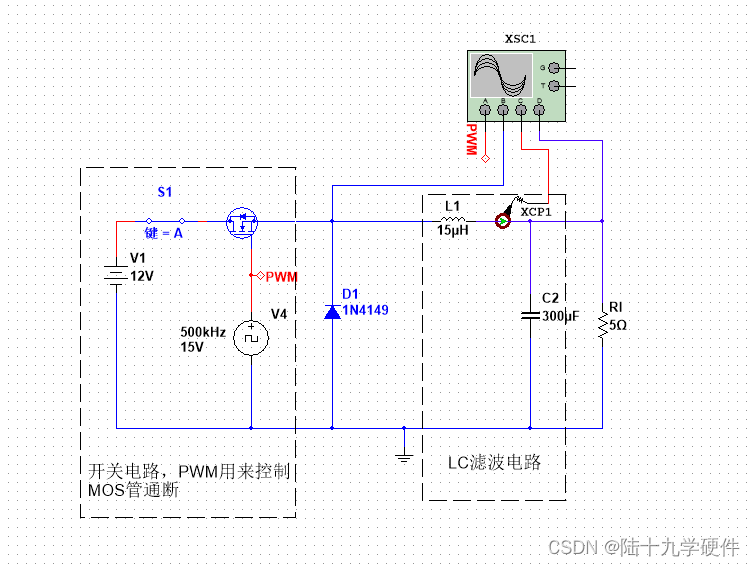

仿真图

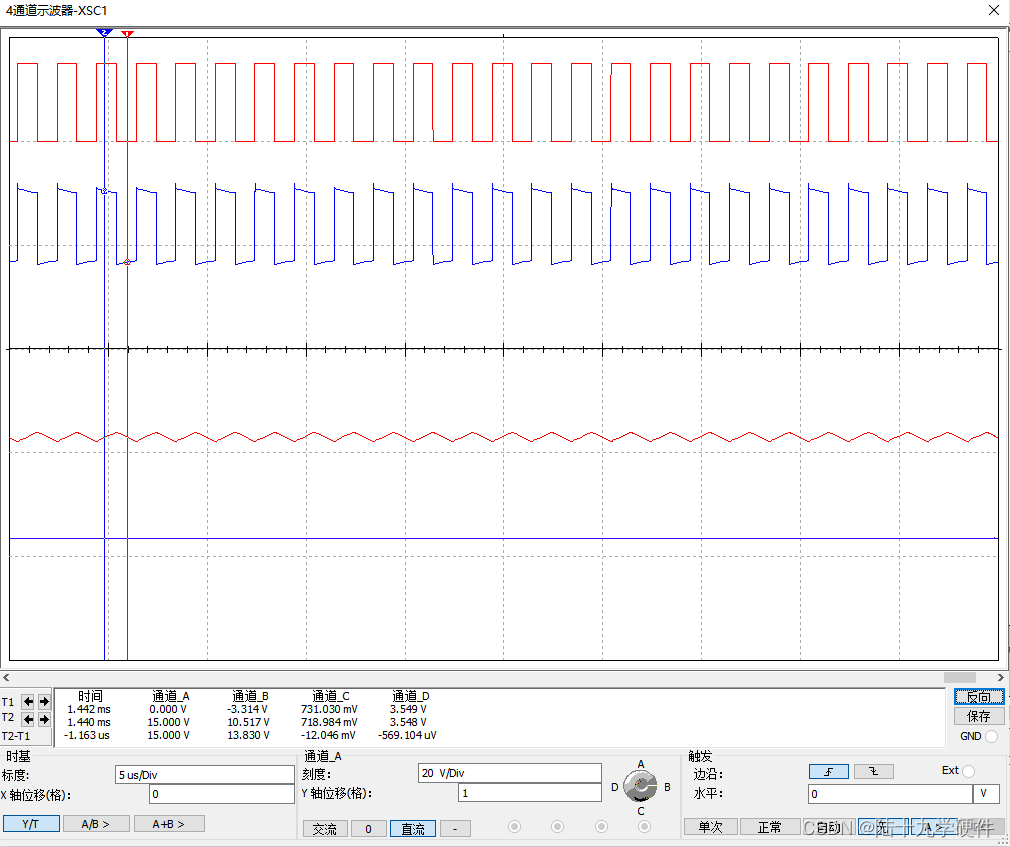

仿真结果

（1）首先简单的理解一下开关电路， 本来是直流12V，经过方波不断的开关，让12V也不断地开关，所以MOS管的输出就是示波器上的B通道（SW）和A通道（PWM）的开关频率是一致的。

（2）根据傅里叶级数，咋们可以知道方波可以展开很多个正弦信号叠加和一个直流分量，这个和前面的RC滤波也是对应的上，这边也是一样，用LC滤波将方波滤波为直流信号，但是滤波肯定是不可能只剩下直流分量，所以除开直流分量剩下的就是电源纹波，这个就和咋们日常设计息息相关，需要你的电源纹波不超过多少，也很好理解，会造成干扰。

（3）电感和电容还可以用另一种方式来理解，电感会对电流进行充放电，电感的特性来拒去留，通道3可以很明显的看出电流的充放电的特性，电容则刚好相反，这个地方会涉及到DC-DC电路的稳态运行条件，既磁通平衡以及电荷平衡，就不展开，这个是电源工程师需要去琢磨的。

（4）还有个点，就是DC-DC电路有两种工作模式，CCM和DCM模式，我们简单理解下，就是轻重负载，在轻负载下，既DCM模式，会让SW的方波产生振铃，我们工程师当然不希望振铃的产生，所以一般会加俗称的假负载，既大功率电阻，就又和日常设计联系起来了，所有的一切都是有迹可循。

电源的知识点太多了

3.完整的DC-DC降压电路

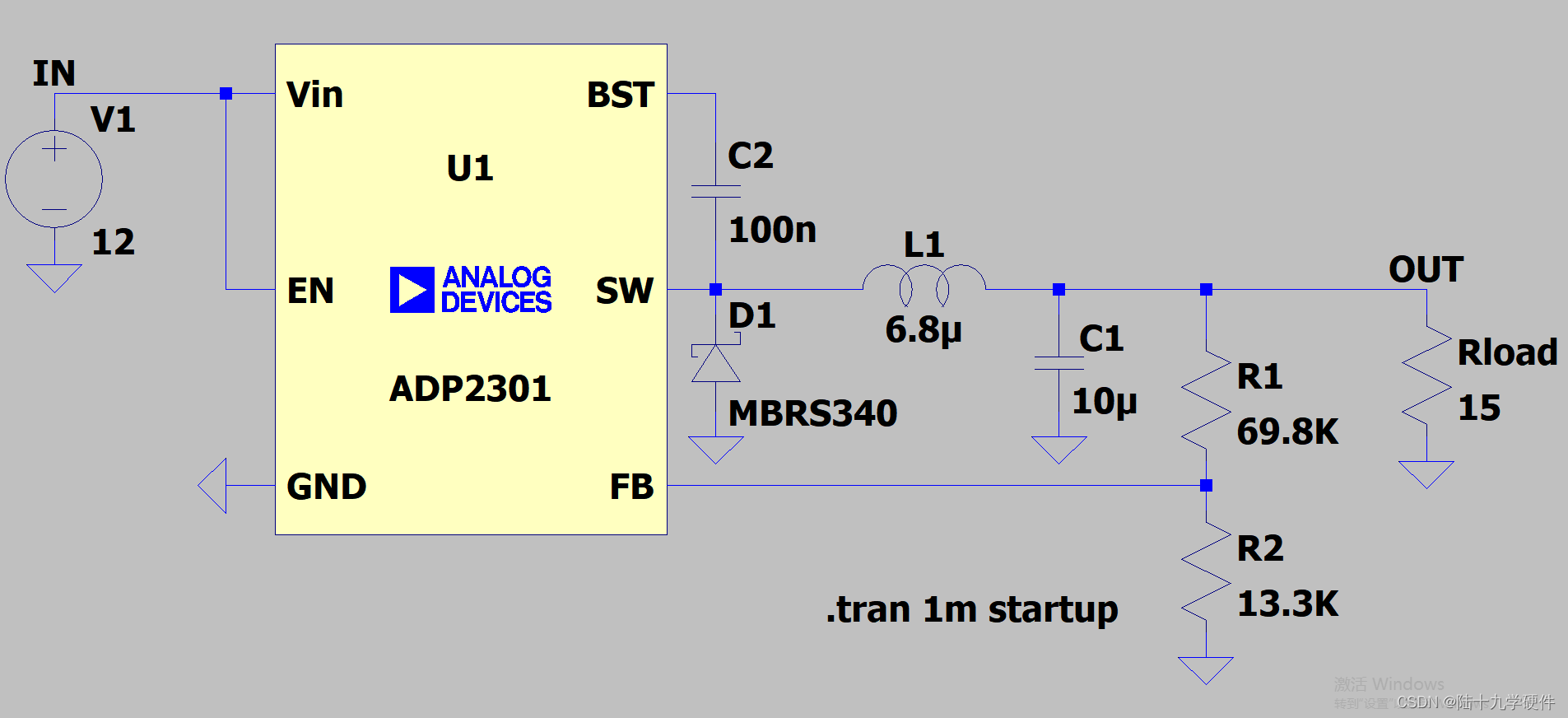

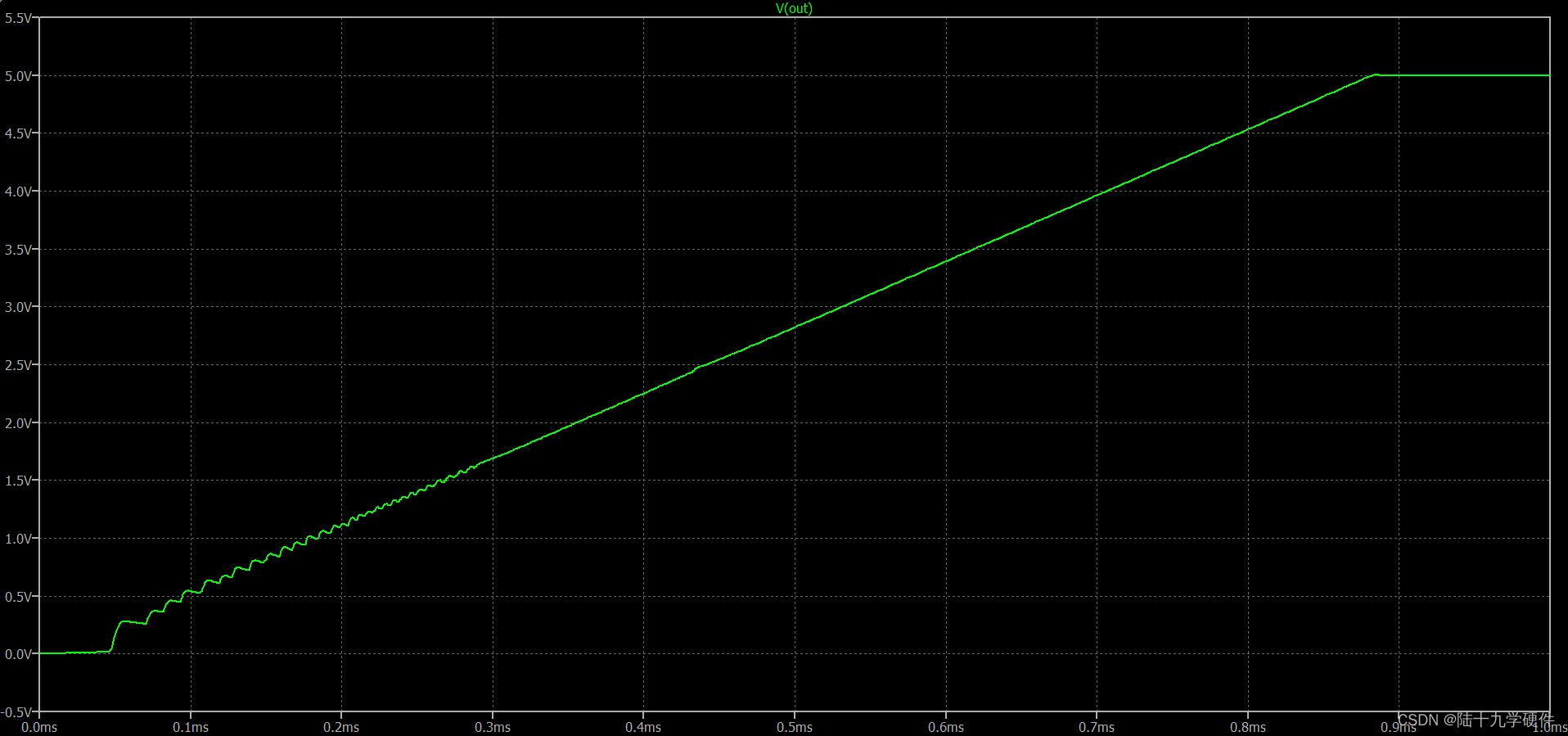

ADI的一款电源芯片的仿真电路， 可以看到LC滤波电路，分压反馈电路，自举电容。

很多东西都做成集成电路里了，我们需要了解的一些电源芯片的功能

UVLO:欠压锁定

OCP：过流保护

SCP：短路保护

OVP：过压保护

TSD：热关断

这玩意我作为使用者知道它有就够了，但是内部的原理再去研究可能就没那么多精力了，时间还是要花在你需要的东西上面，还是那句话，使用再去学习。

4.总结

总结好像也没啥好说的，一般我是想到啥写啥，后面如果再深入的话继续补充，对了，如果有不同的意见请提出来，互相交流才能进步！！！
