原本先仿真了模拟开关，准备为电荷泵仿真准备的，但是发现电荷泵仿真问题很多，应该有很多细节问题是我没考虑到的，毕竟用的还比较少，但是先发出来，接着向后学，不能一直卡着，后面如果有新的仿真再更新

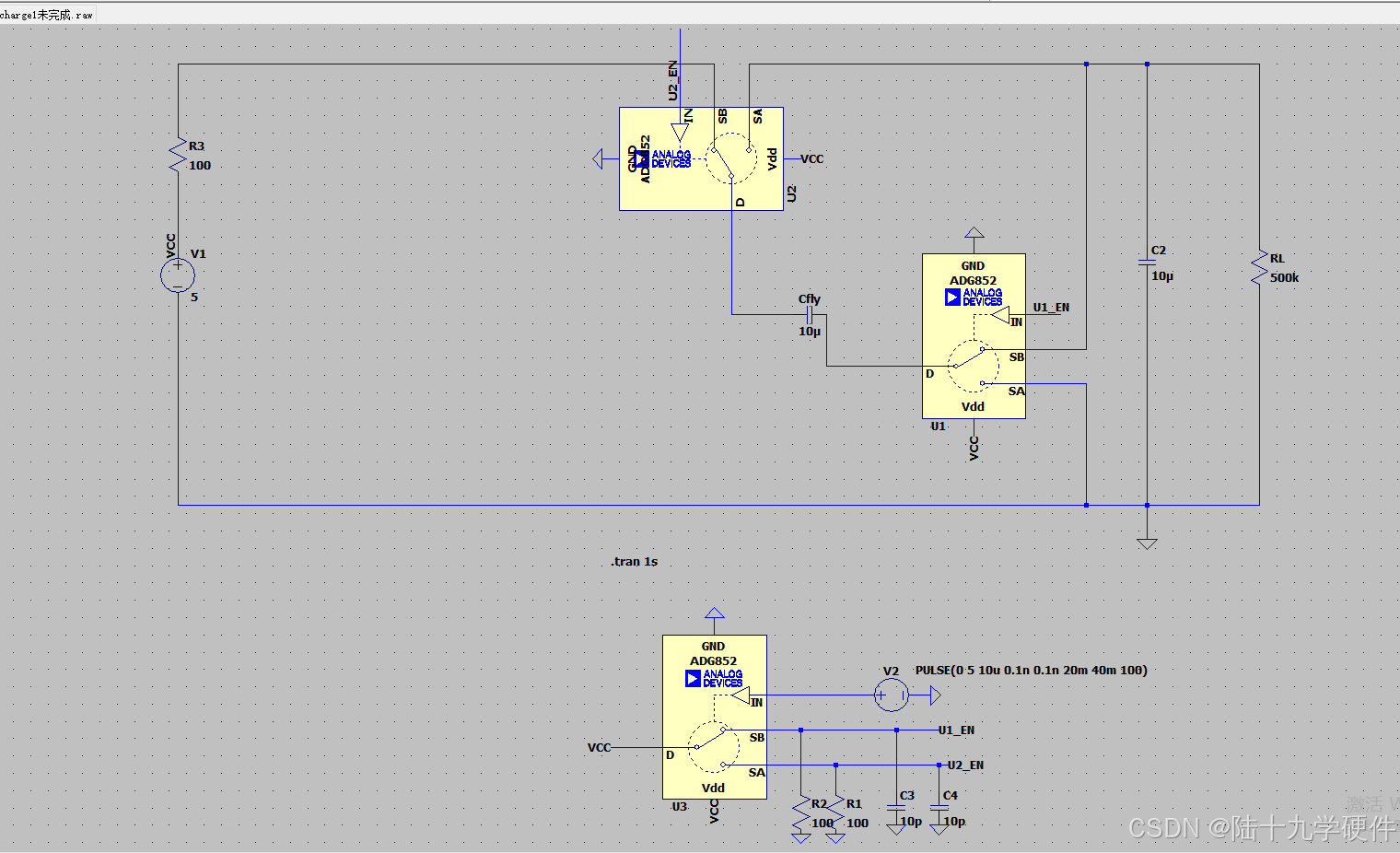

仿真电路

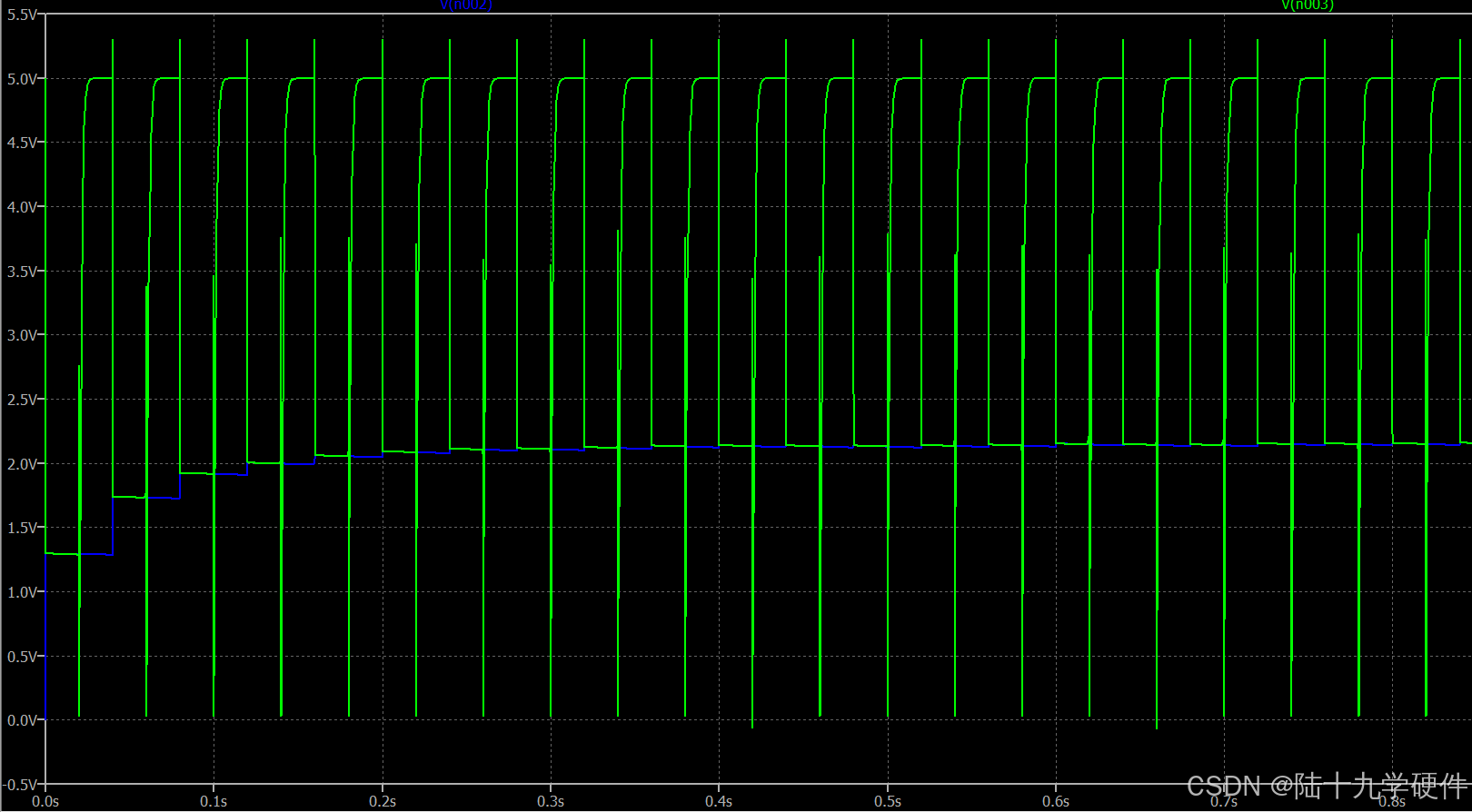

仿真结果



疑惑点：1.电压未到2.5V

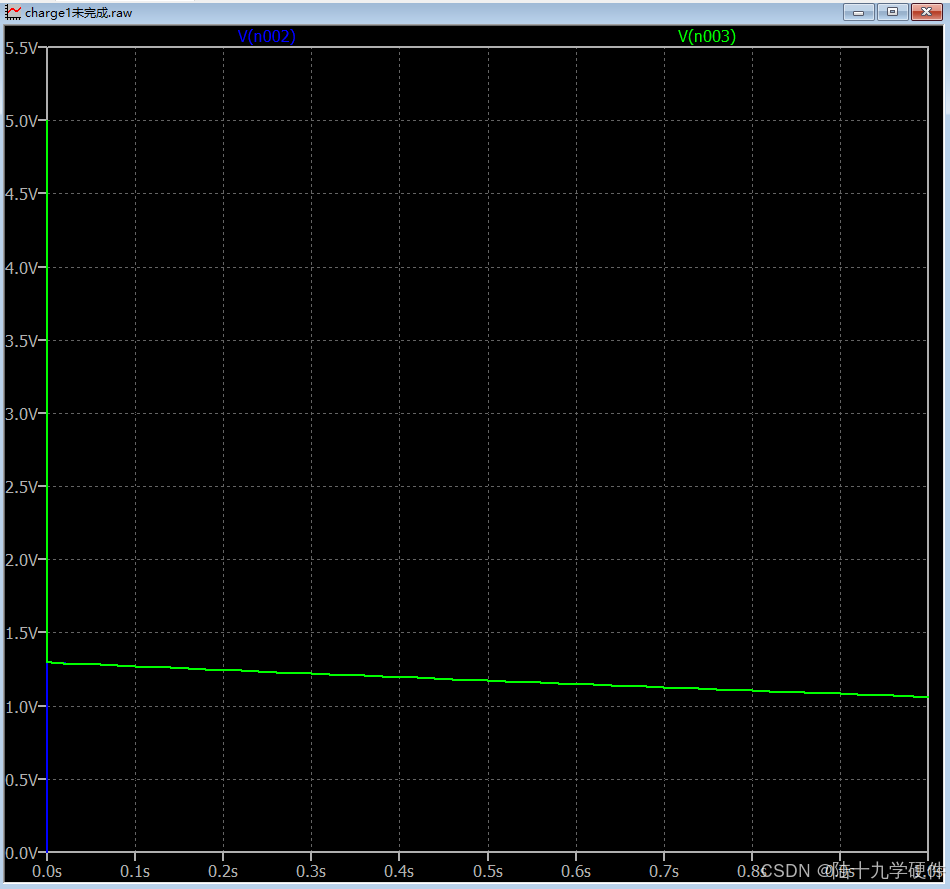

                2.如果时间设置充电一半放电一半，会出现波形错误



先学习别的，后续回头再回来看这个问题 ，顺便看看能不能遇到大佬解惑
