LTSPICE仿真电路：（二十三）单端信号转差分信号的简单仿真

1.单端转差分

简单的可以用运放输出再加一个反向比例放大器即可，但是今天仿真一个其他的，在你好放大器上看到的电路。

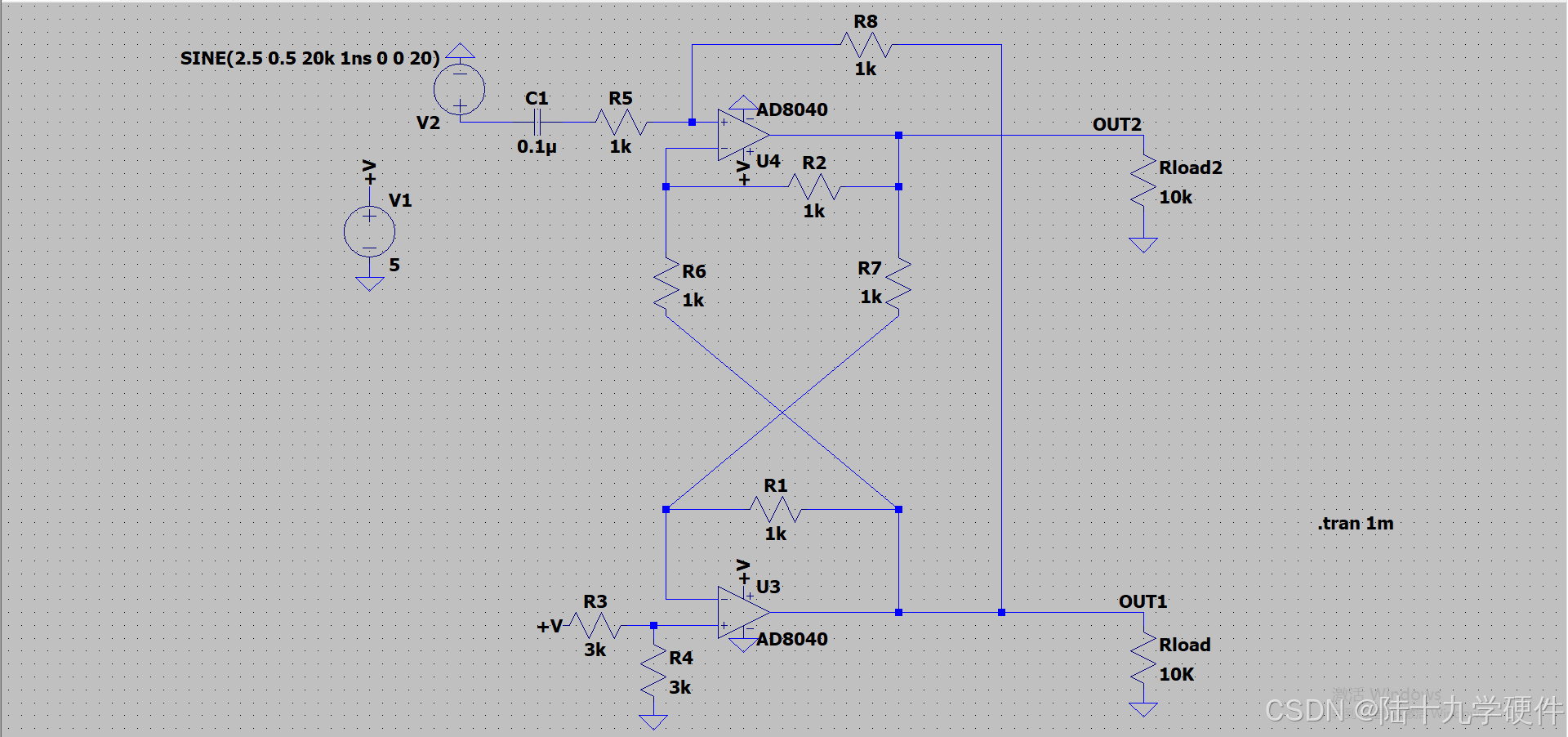

2.电路图

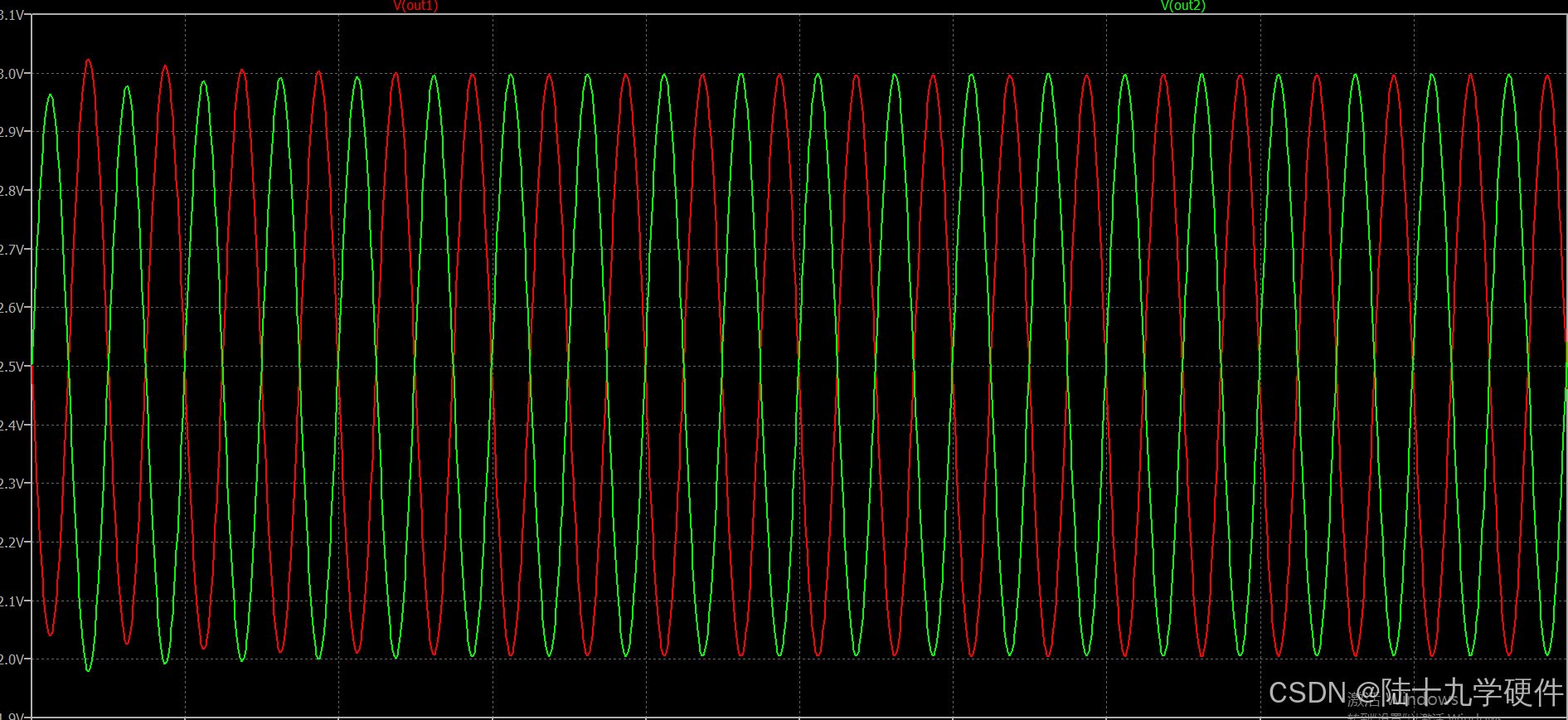

仿真结果

交叉式单端转差分

优点：可以很明显看出来只需要用单电源就可以了，但是电容是不可缺少的（个人理解），既然电容不能少，低频信号就不容易通过，电容隔直通交，还有个有点更改下端运放的输入就可以更改偏置。
