Nordic52810入门篇 - 资源介绍与第一个蓝牙实例（IAR与KEIL）

Nordic目前主推52810的片子，52的片子引脚是兼容的，主要是替换老版本的nrf51系列源

ps:如有错误，请指正

目录

 一、芯片资源

 二、下载SDK

三、协议栈选择

四、硬件主板

五、SDK目录

六、工程实例

1. 工程打开

2. 协议栈烧录

3. 例程讲解

---

 一、芯片资源

• 内核使用的是ARM的Cortex-M4方案，主频64MHZ
• 192kB的片内Flash与24kB的Ram；（这里吐槽一下，以前的nRF51822有256kB，这里阉割了64kB）
• 8个可配置通道的12位ADC
• 1路UART,2个实时时钟(RTC)
• SPI、IIC支持主从模式
• 3个32位定时器
• 32个通用IO口

 二、下载SDK

使用的是SDK15.2版本，点击下载地址（很吃惊发现下载居然不能设成免积分了）

SDK免安装，开箱即用

三、协议栈选择

考虑到52810的片外资源，结合应用，在下选择了S112从机协议栈，固定占用空间为100K，留给自己做应用的话还有92K

四、硬件主板

调试为了方便起见，使用的是Nordic提供的Demo板，连接到电脑的USB就可以直接进行调试

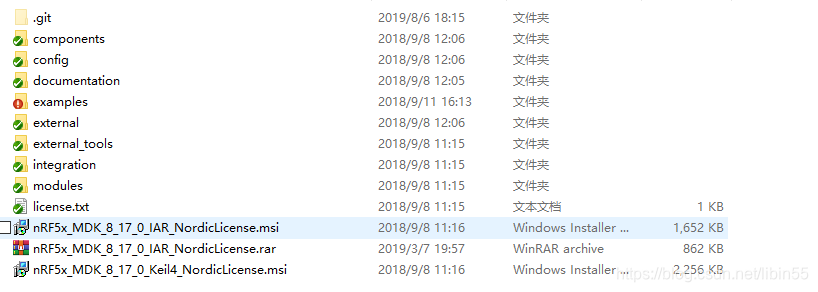

五、SDK目录

Nordic提供的SDK非常全，里面包含了驱动和各种实例，开发上手很快

components	主要存放Nordic开发的SDK源代码
config	里面存放了sdk_config.h头文件，配置noridc相关的宏定义
documentation	存放nordic提供的h5，里面有sdk与api文档以及移植说明
examples	各式各样的应用例程，可以在实例上直接进行程序更改
external / external_tools	第三方库或者源代码
integration	包含一些外设的底层驱动（SPI/TWI/UART....）
modules	功能模块驱动
nRF5x_MDK_8_16_0_ IAR_NordicLicense.msi	使用IAR开发的license （IAR8无需安装）
nRF5x_MDK_8_16_0_ Keil4_NordicLicense.msi	使用KEIL4开发的工具链（keil5可以不安装）





















六、工程实例

1. 工程打开

楼主使用的是IAR8.2和Keil5(MDK)，开箱即可编译通过，我这里选择uart的实例，索引到工程目录

KEIL通过ble_app_uart_pca10040e_s112.uvprojx打开工程（在下用的是keil5）

examples\ble_peripheral\ble_app_uart\pca10040e\s112\arm5_no_packs

IAR可通过如下目录中的ble_app_uart.eww打开工程（在下用的是IAR8.2）

examples\ble_peripheral\ble_app_uart

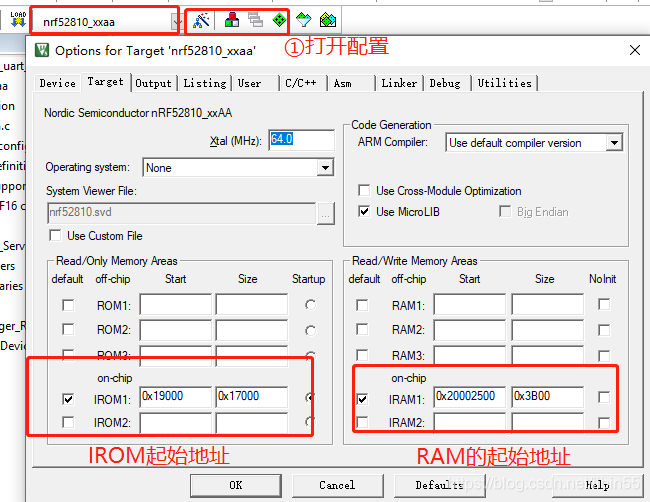

UART这个例程比较适合像楼主一样的新手进行学习，KEIL打开工程后，点击Options for Target，

可以看到应用的ROM起始地址为0x19000（100K），size为0x17000(92K)；

RAM也是一样（Cortex的RAM起始地址为0x20000000），协议栈占用了0x2500(9K+)，留给应用为14K多一点

当然如果应用程序超了那么KEIL编译是会报错的

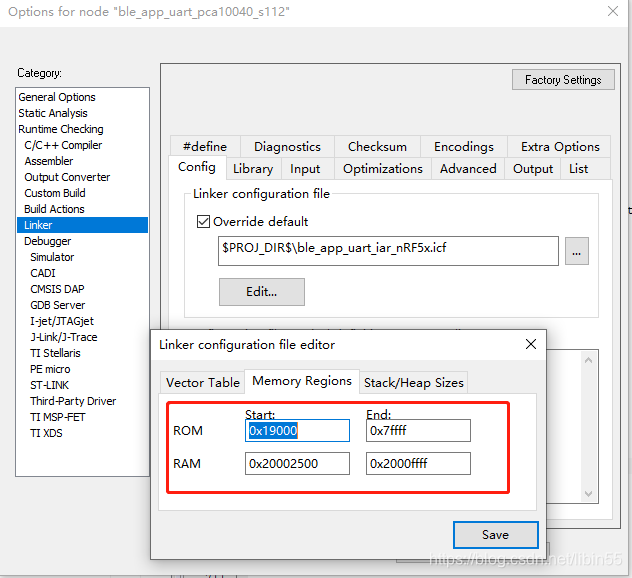

IAR也是一样，如下图（选择10040_S112）

2. 协议栈烧录

如果要跑蓝牙的应用，那必须烧录蓝牙协议栈，烧录协议栈有两个方法

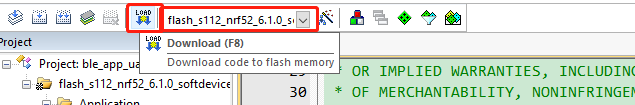

a）通过KEIL烧录

如下图进行，目标选择协议栈hex，点击Download即可下载协议栈

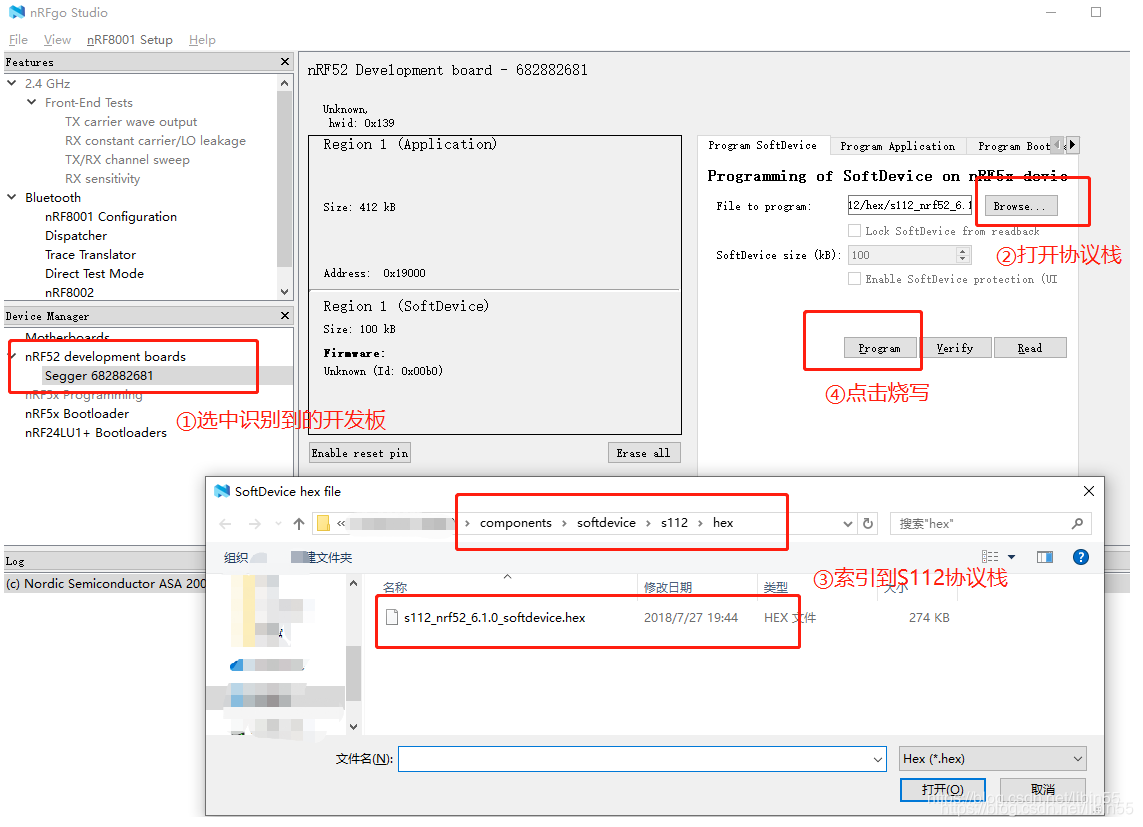

b)  通过nRFgo studio烧录（这个要进行安装）

3. 例程讲解

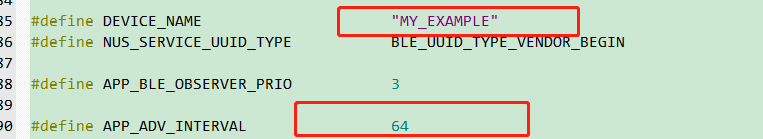

mian文件的第85行可进行蓝牙广播NAME的修改，第90行可修改广播间隔

贴上mian函数

int main(void)
{
    bool erase_bonds;

    // Initialize.
    uart_init();//串口初始化
    log_init();//Log打印
    timers_init();//定时器初始化
    buttons_leds_init(&erase_bonds);//按键led初始化
    power_management_init();//电源管理
/*
* 下面是对蓝牙的初始化，修改比较多的是在services_init进行服务的增加或删除
*/
    ble_stack_init();//协议栈初始化
    gap_params_init();
    gatt_init();
    services_init();
    advertising_init();//广播初始化
    conn_params_init();

    // Start execution.
    printf("\r\nUART started.\r\n");
    NRF_LOG_INFO("Debug logging for UART over RTT started.");
    advertising_start();//广播开启后，蓝牙内部协议栈的调度就开始跑起来了

    // Enter main loop.
    for (;;)
    {
        idle_state_handle();
    }
}

按下F7进行编译通过后，按键键盘F8程序烧录

电脑打开串口软件，手机下载安装nRF Connect

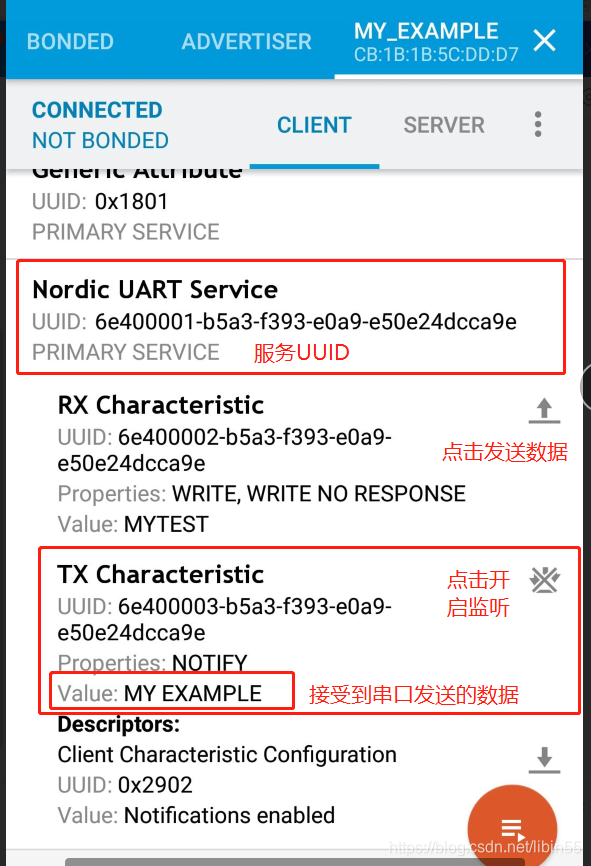

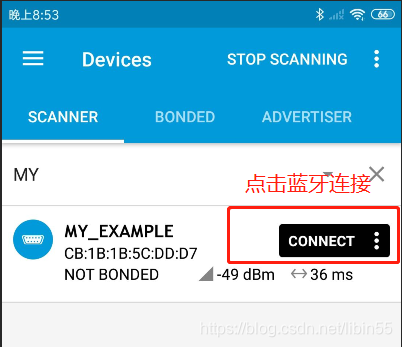

搜索到我们刚才修改的广播名称，点击连接，就可以进行数据收发了
