一. 集成库的制作

1. 集成库的组成

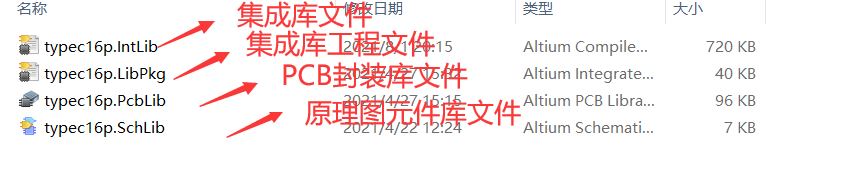

集成库有四个文件组成，如下：

在这里插入图片描述

2.如何制作集成库

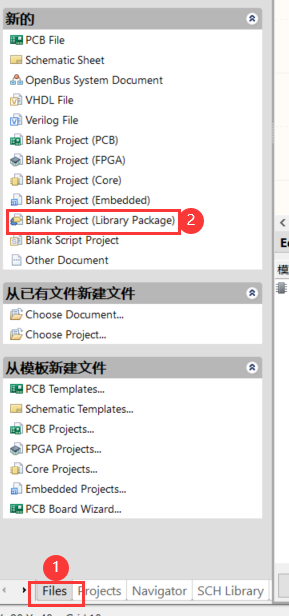

打开AD软件，然后新建工程。

在这里插入图片描述

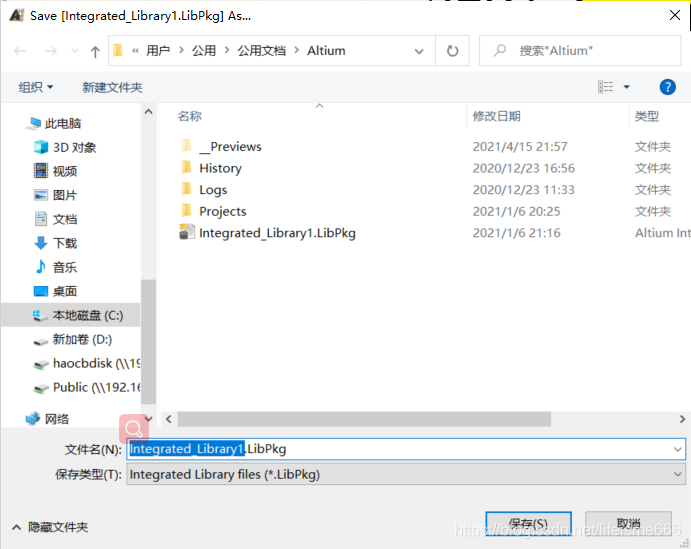

然后保存工程为：命名

在这里插入图片描述

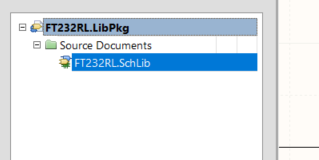

在工程下新建原理图元器件文件，右键工程，选择添加原理图库文件。

在这里插入图片描述

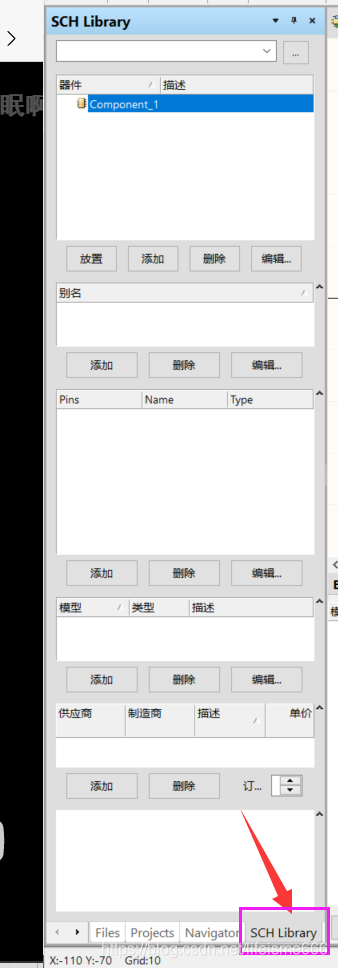

然后打开原理图面板

在这里插入图片描述

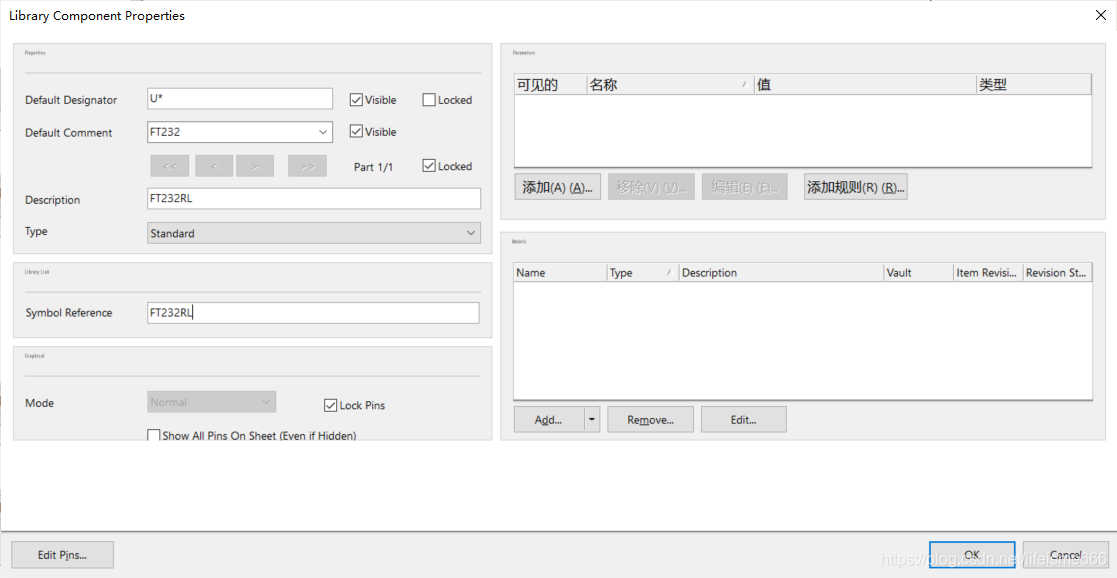

修改原理图器件名称，双击图中所示

在这里插入图片描述

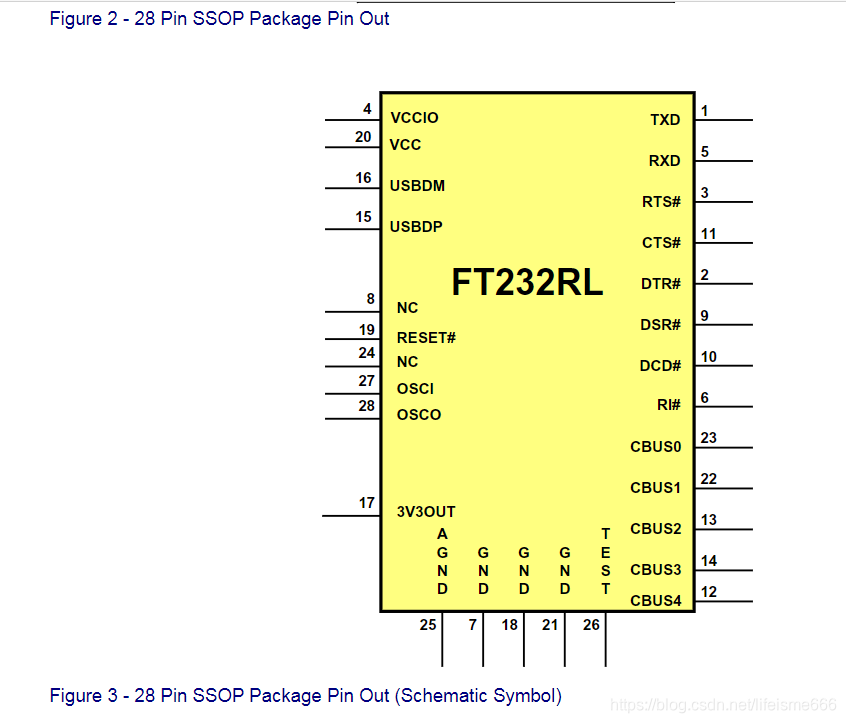

查找芯片数据手册

在这里插入图片描述

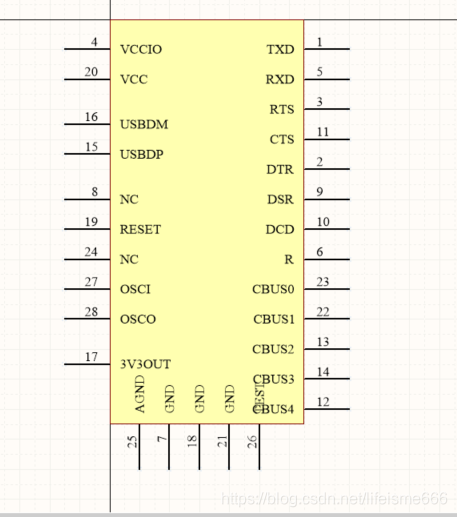

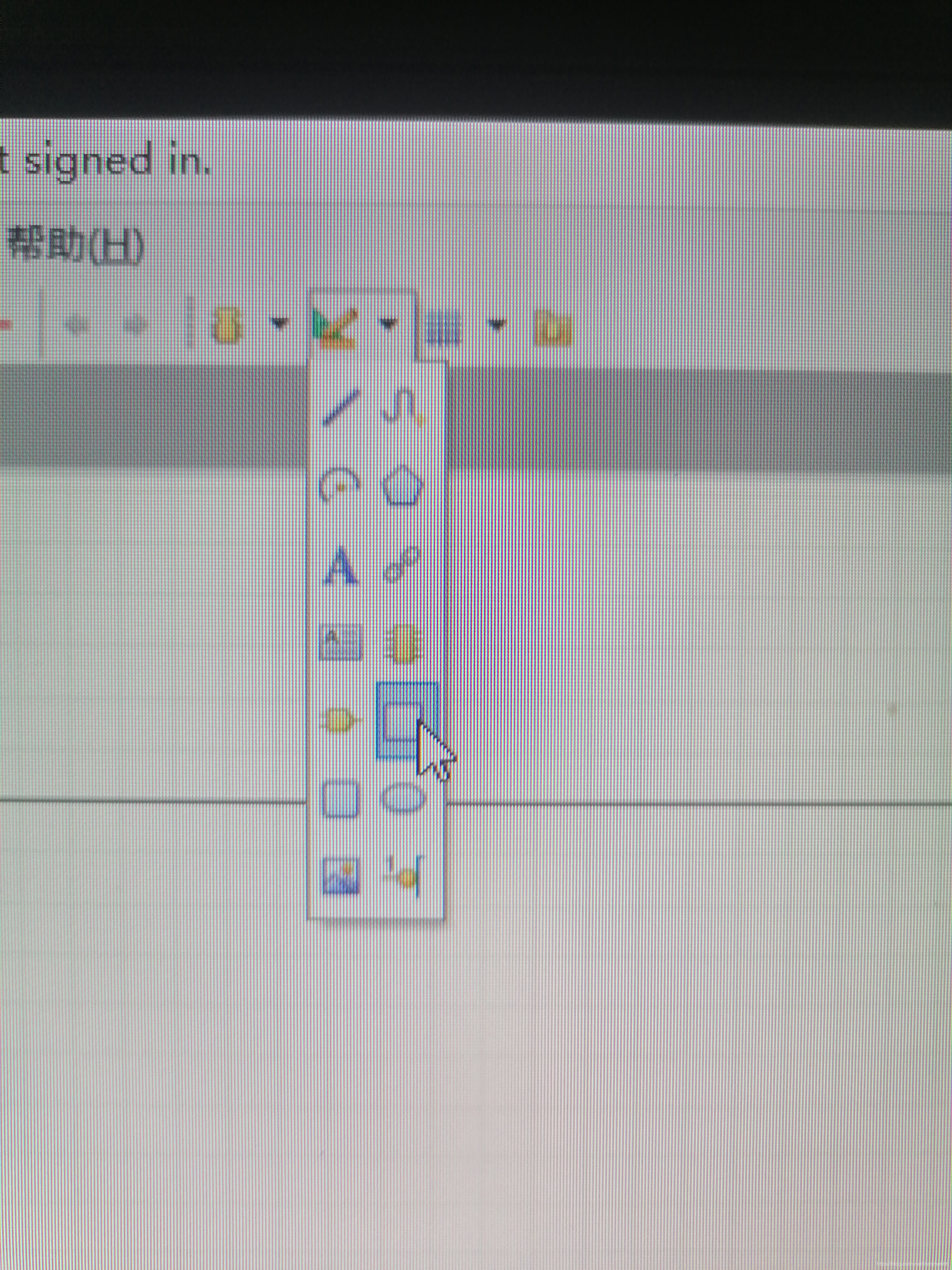

选中上图的画矩形和画引脚，得到如下图：

在这里插入图片描述

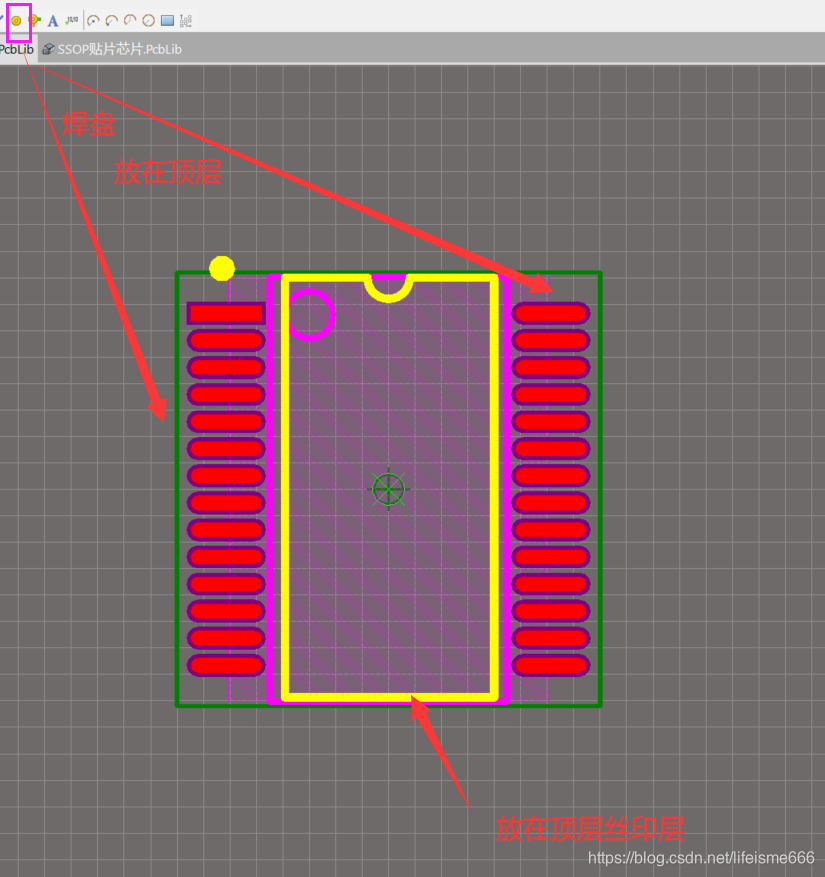

然后在工程下新建一个PCB封装库文件，根据数据手册制作相应的封装。

在这里插入图片描述

最后选中集成库工程，右键点击第一个，编译集成库文件，最后生成的集成库文件将自动放到右上角的库中。

在这里插入图片描述

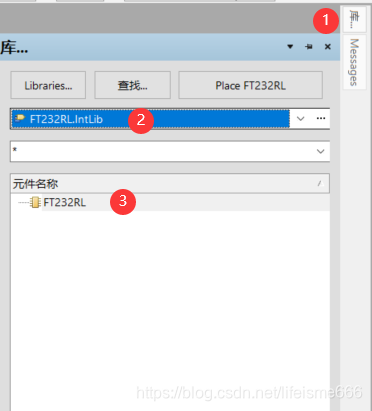

最后调用生成的集成库即可
