标题PCB邮票孔拼版

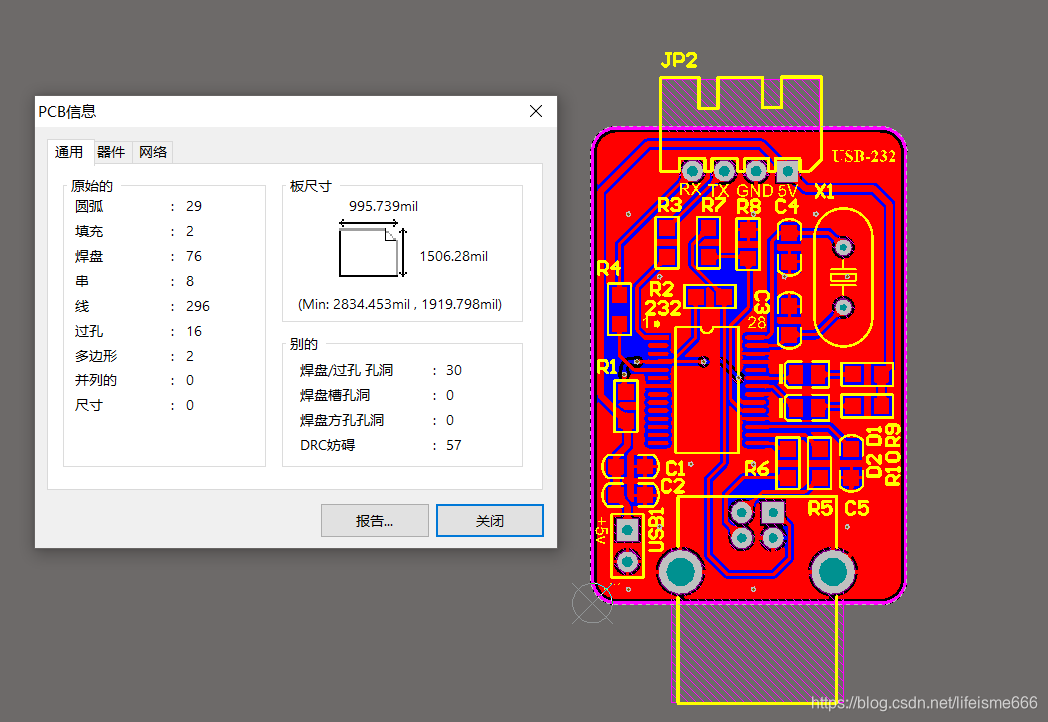

1.首先查看板子的信息，了解板子的宽度和长度。在报告-板子信息中查看。

在这里插入图片描述

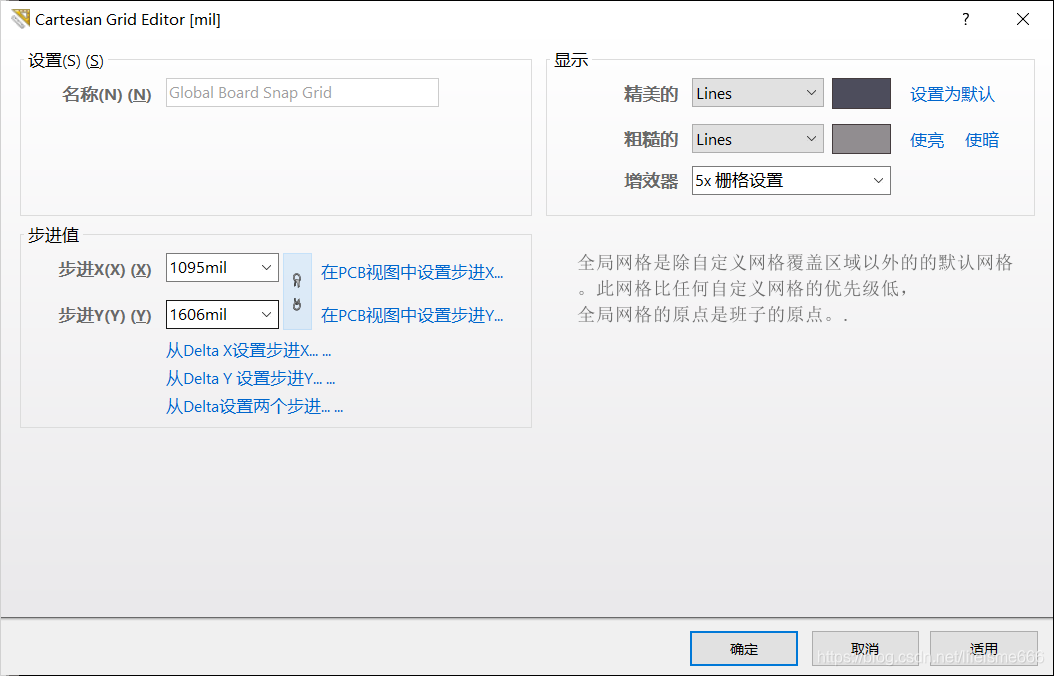

2.根据板子的长度和宽度修改栅格的宽度。长、宽各加100mil，右键-栅格-栅格属性中修改。

在这里插入图片描述

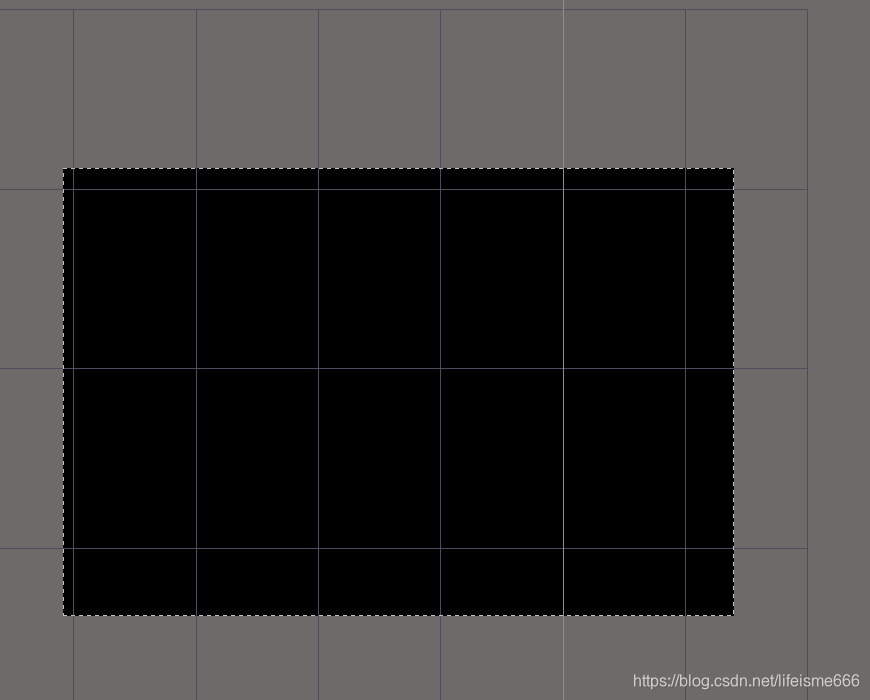

修改后如图所示：

在这里插入图片描述

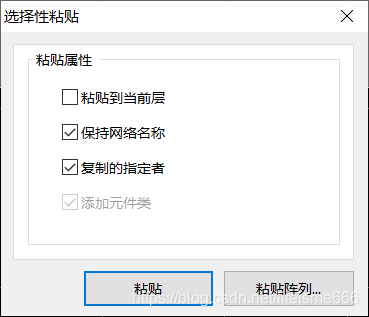

3.复制画好的PCB板子，粘贴的时候不是直接粘贴，而是选择在编辑-paste special，然后弹出如下窗口，打上对勾，选择粘贴。

在这里插入图片描述

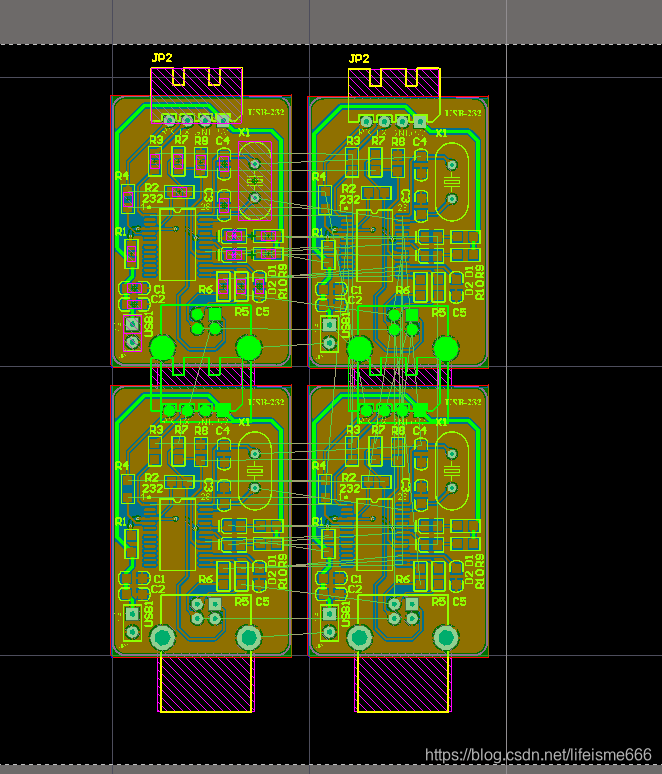

同理，继续选择特殊粘贴（paste special）

在这里插入图片描述

可以看到有很多连线，其实这个线是不用连接的，我选择隐藏掉这些连线。

在这里插入图片描述

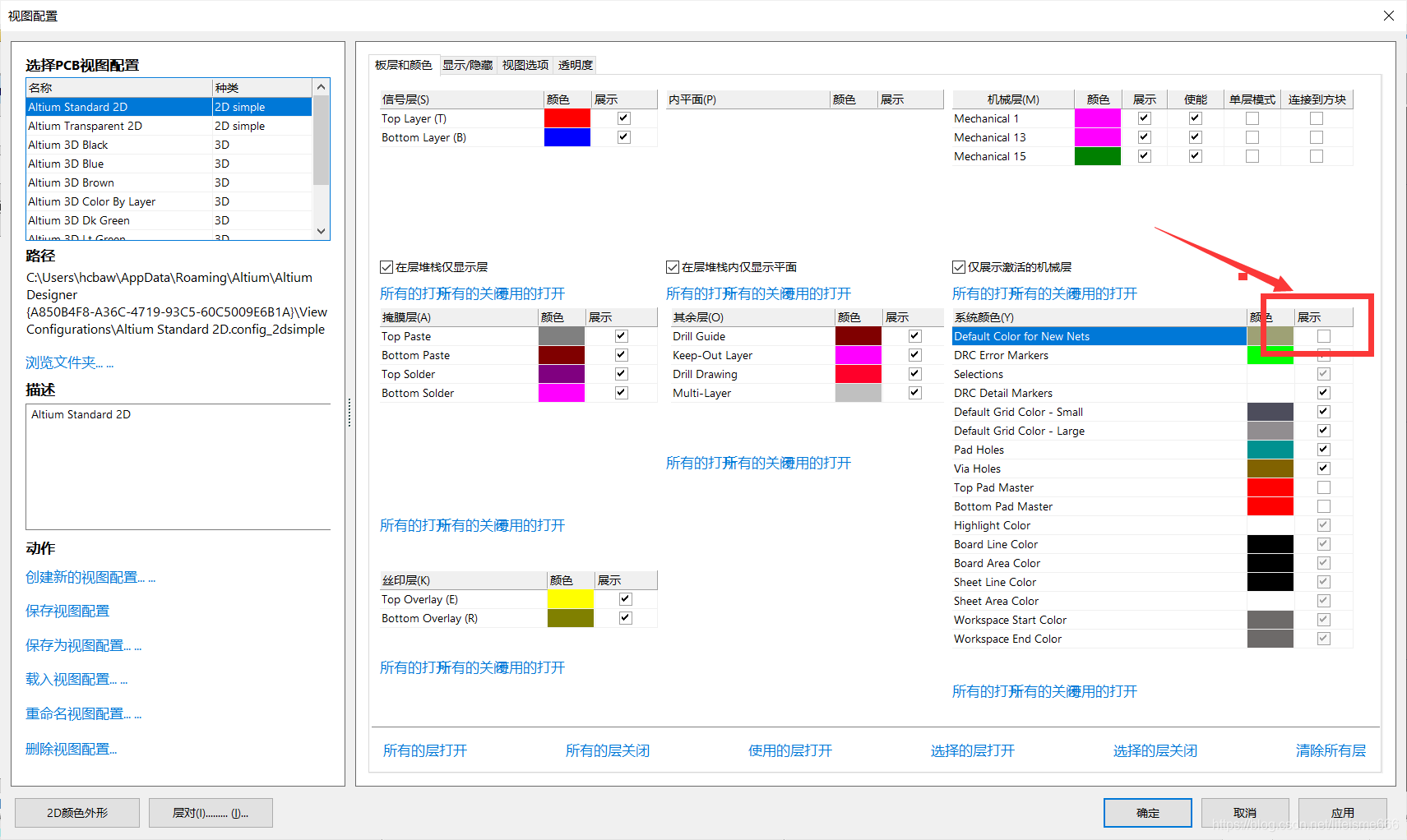

把这个勾去掉就可以隐藏连线。

在这里插入图片描述

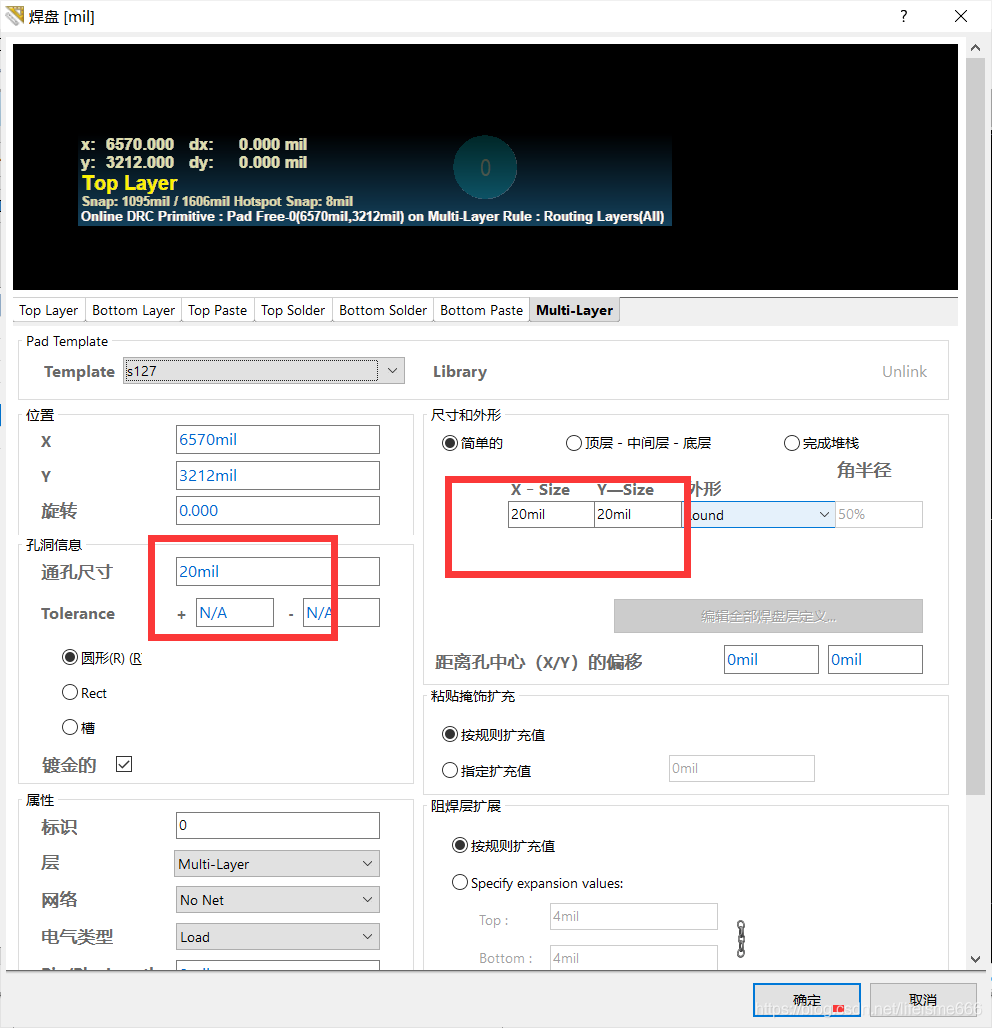

4.然后开始画邮票孔。先把栅格改为10mil，然后选择焊盘，焊盘属性如下:

在这里插入图片描述

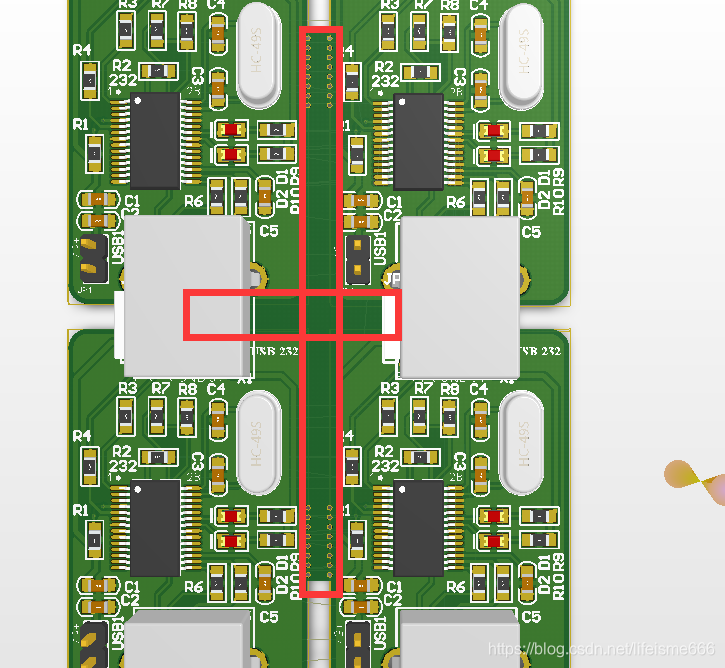

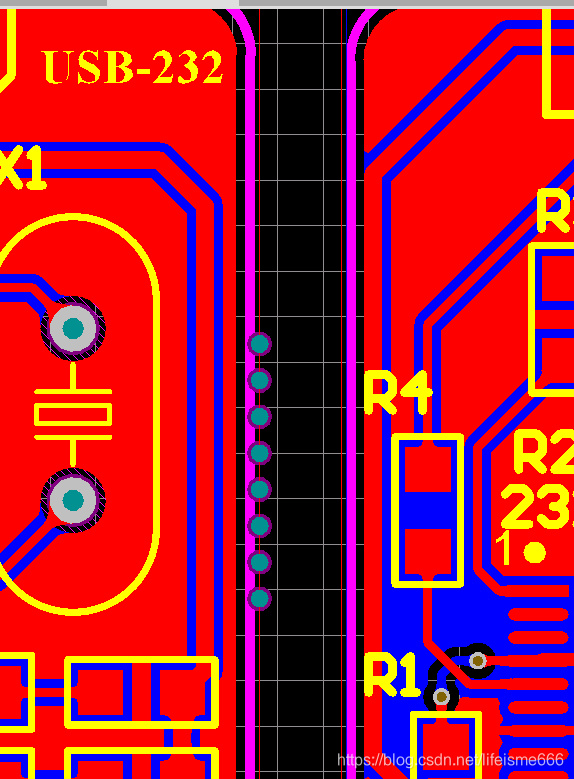

然后放置一排焊盘，再复制到每条边。

在这里插入图片描述

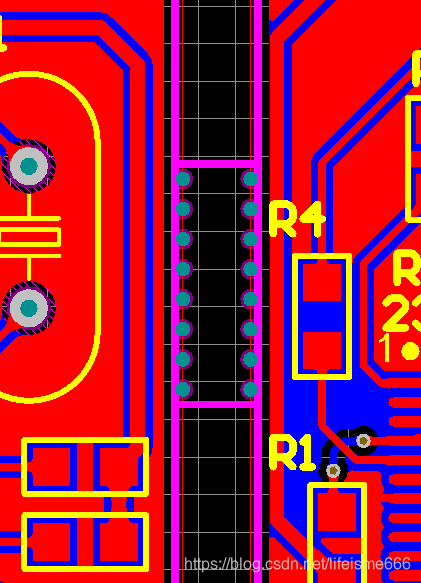

5.然后在阻焊层画线，将过孔包含在内。

在这里插入图片描述

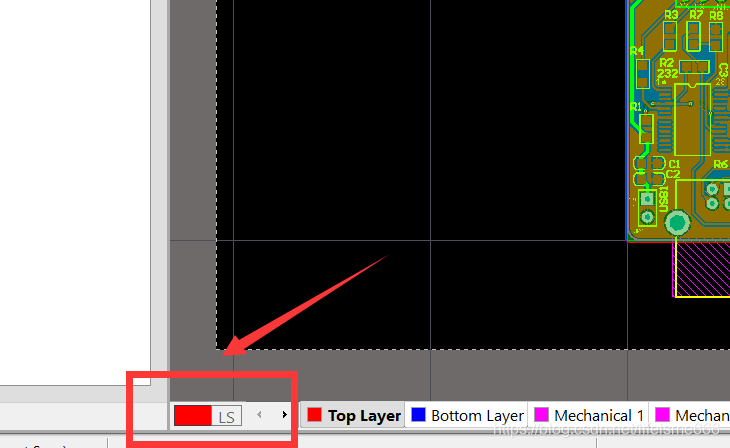

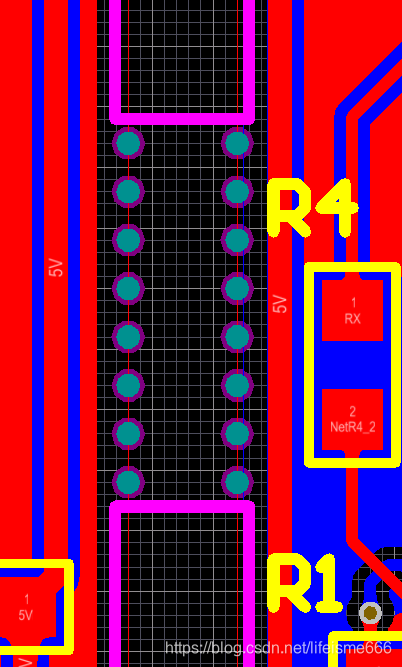

在开始将多余的线裁掉，先按E，再按K。选择需要裁掉的线。

在这里插入图片描述

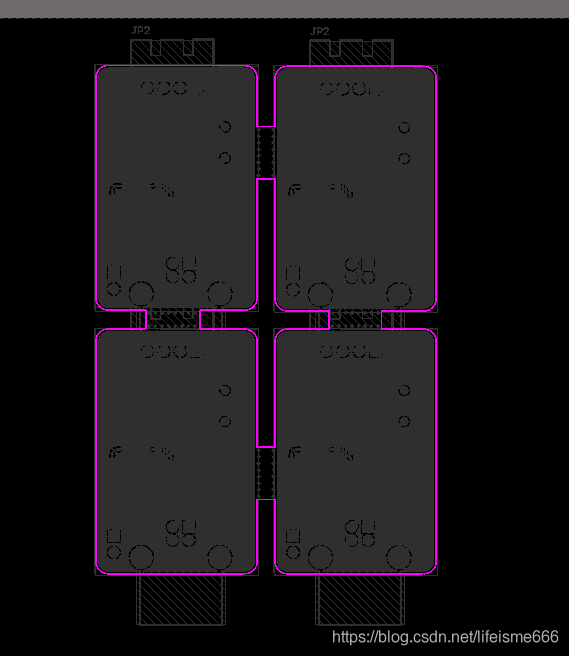

6.然后选中板子的边界，点击设计-板子形状-按照所选对象定义。

在这里插入图片描述

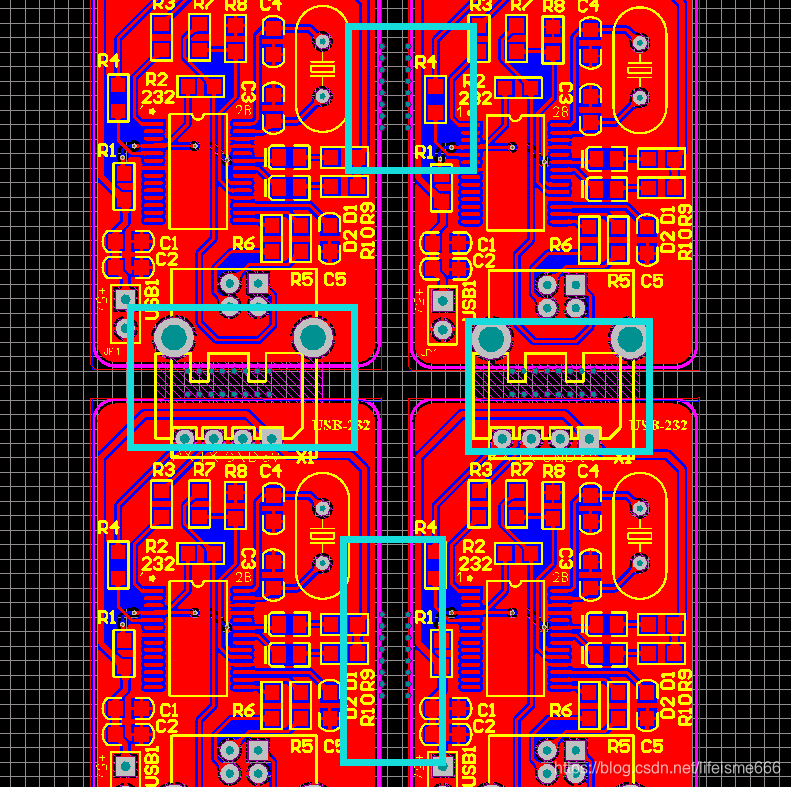

7.挖空多余的板子。

可以看到有多余的板子，我将它挖掉。

在这里插入图片描述

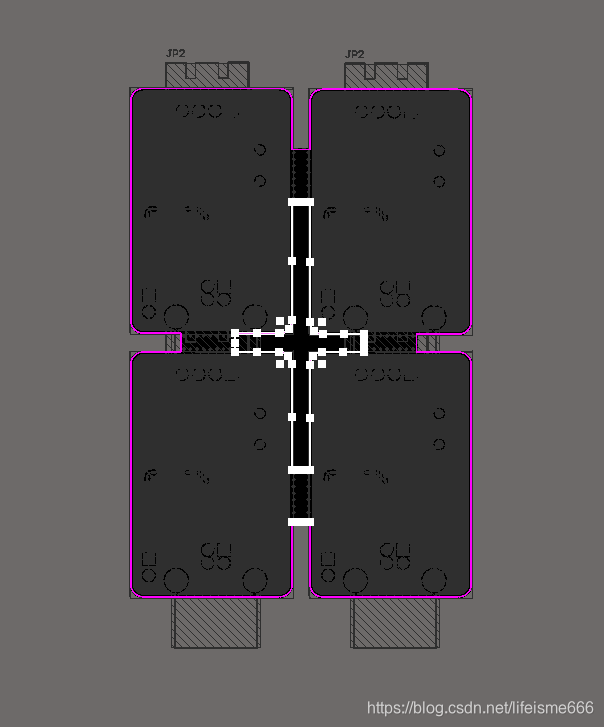

选中多余的板子边界，然后选着如图所示：

在这里插入图片描述

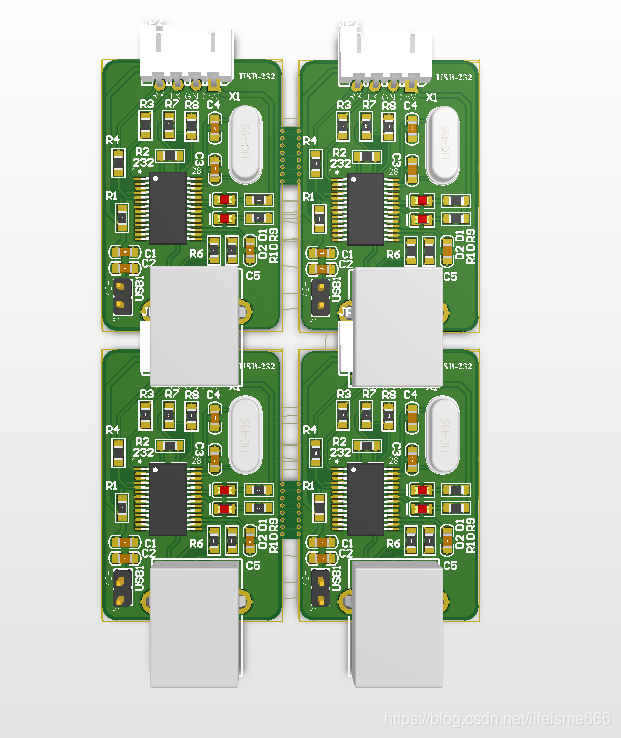

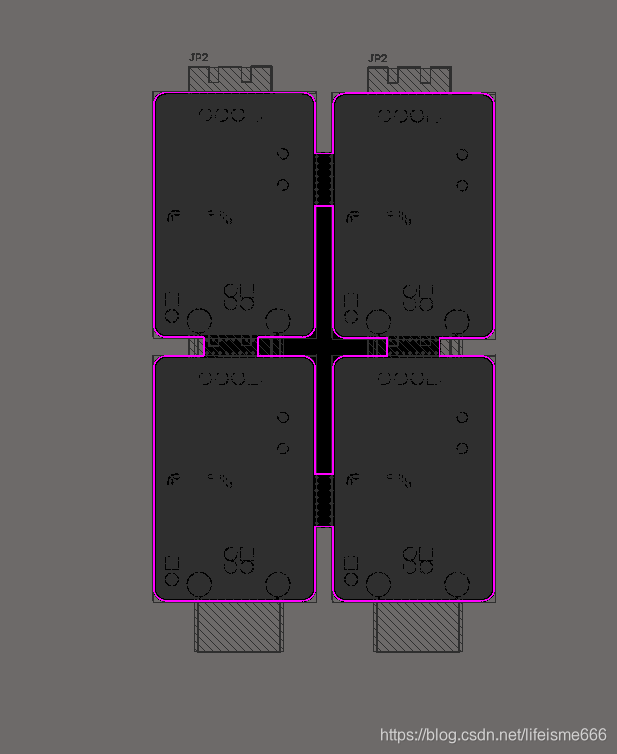

8.最后的效果

在这里插入图片描述
