- 完整制图方法
-
- 1、建立一个完整的PCB工程,需要有sch文件、pcb文件、schlib文件、pcblib文件,后面两个不是必须的,后面两个用来自己创建库里面没有的东西。
- 2、这个时候就可以画 原理图 ,这里我提一下库这个东西。
- 3、画原理图
- 4、编译原理图。右键原理图名称选择即可。或者点击工程-编译。
- 5、封装管理器。
- 6、更新到PCB。画PCB。
- 7、裁剪板子
- 8、禁止布线
- 9、给一个外边框尺寸
- 10、在PCB板的四个角落放置螺丝孔,一般设置3.1mm的孔径,5mm的外径。(即是焊盘)
- 11、滴泪
- 12、覆铜
- 13、点击菜单“报告”——>“板子信息”——>“报告”—— 勾选上“Routing Information”——>“报告”,弹出的网页上就会剩余的连接点数量,若为0,则说明全部连接点都连到一起了。若是不为0 ,则说明还有导线没有连接。需要回去检查PCB板上哪里的导线没有连接。
- 纸张大小
- 修改原理图名字
完整制图方法
1、建立一个完整的PCB工程,需要有sch文件、pcb文件、schlib文件、pcblib文件,后面两个不是必须的,后面两个用来自己创建库里面没有的东西。
文件—新建—project—给自己工程取个名字—OK
文件—新建—原理图
文件—新建—PCB
文件—新建—库—原理图库
文件—新建—库—PCB库
原理图库是一个元件库,PCB库是元件的PCB封装库。
2、这个时候就可以画 原理图 ,这里我提一下库这个东西。

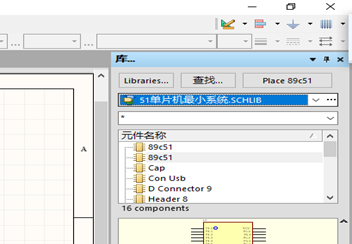

如下图所示,位置在右侧,没看见可以点library字样。

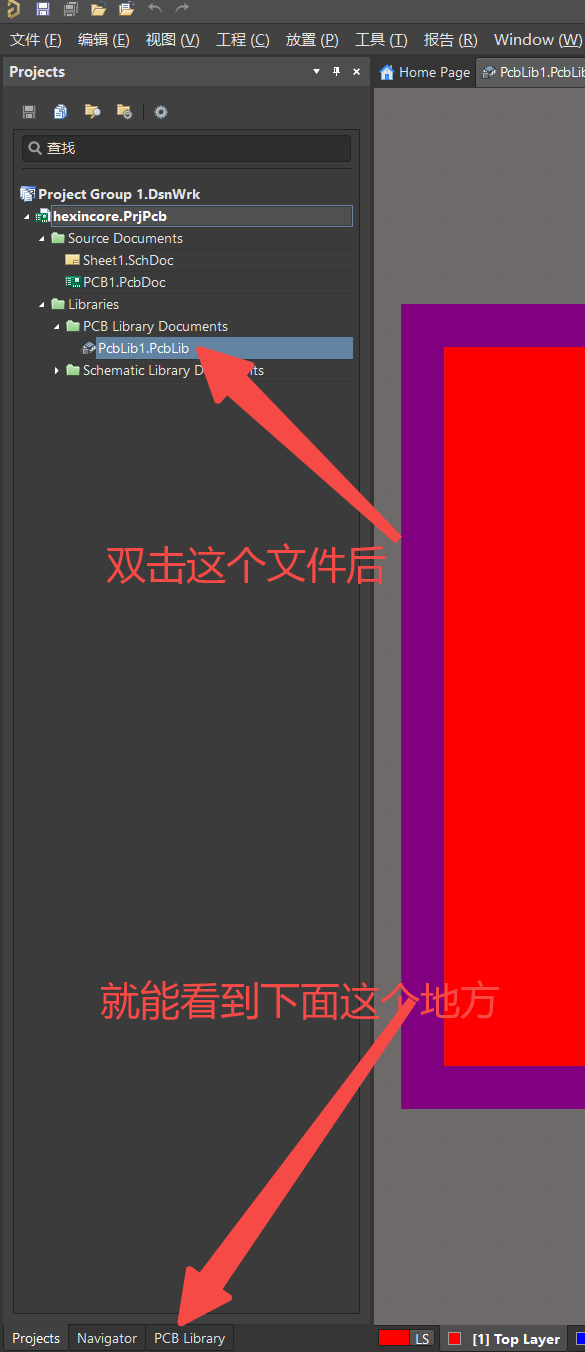

图1 库
一般是不会自己去创建 原理图库和PCB库的,都是靠别人的原理图库和PCB库,如何用?
<
