第8章 母线保护

8.1、装设母线保护的基本原则

母线是电力系统汇集和分配电能的重要元件，母线发生故障，将使连接在母线上的所有元件停电。若在枢纽变电所母线上发生故障，甚至会破坏整个系统的稳定，使事故进一步扩大，后果极为严重。

运行经验表明，母线故障大多是单相接地短路和其引起的相间短路，人员误操作（接地状态母线充电）。

一、对母线保护的要求

必须快速有选择地切除故障母线；应能可靠、方便地适应母线运行方式的变化；接线尽量简化。

--------------------------------

二、装设母线保护的基本原则

母线保护总的说可以分为两大类型：利用供电元件的后备保护来保护母线，装设母线保护专用装置。

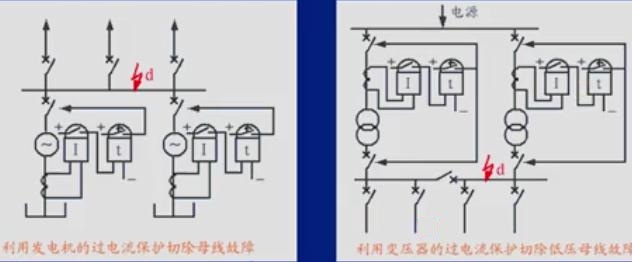

1、利用供电元件的保护来保护母线

----------------

2、装设母线保护专用装置

1）对变电所的35～110KV电压的母线，在下列情况下应装设专用的母线保护。

（1）110KV双母线；

（2）110KV单母线，重要发电厂或110KV以上重要变电所的35KV母线，需快速切除母线上的故障时；

（3）35KV电网中，主要变电所的35KV双母线或分段母线需快速切除一段或一组母线上的故障时。

--------

2）对220～500KV母线，应装设能快速有选择地切除故障的母线保护。

对3/2接线，每组母线宜装设两套相同原理的母线保护。

--------------------------------

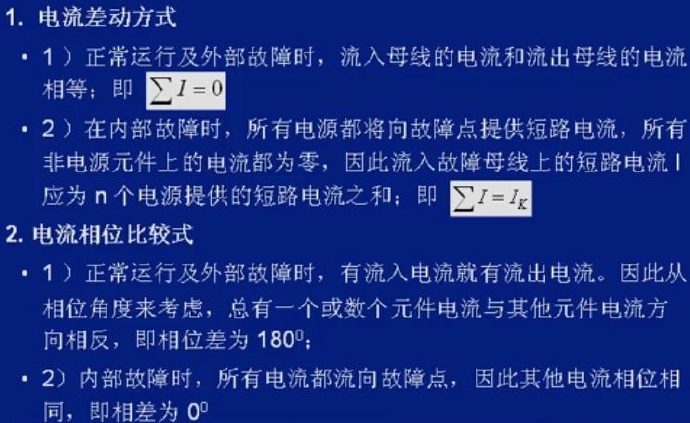

三、母线保护基本原理

8.2、单母线完全差动保护

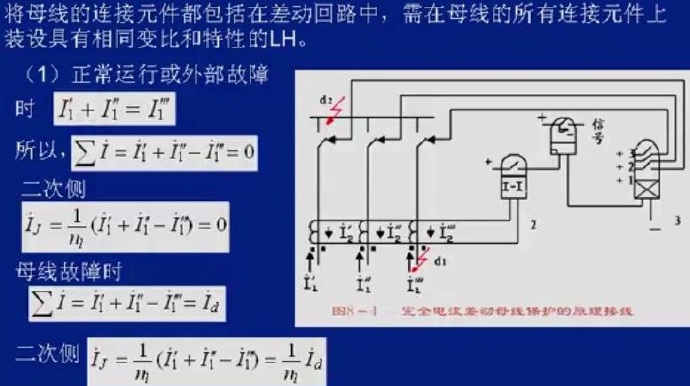

一、作用原理

--------------------------------

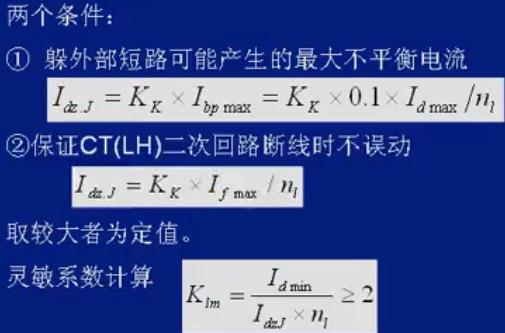

二、整定计算

应用：35KV及以上单母线或双母线经常只有一组母线运行的情况。

8.3、电流比相式母线保护

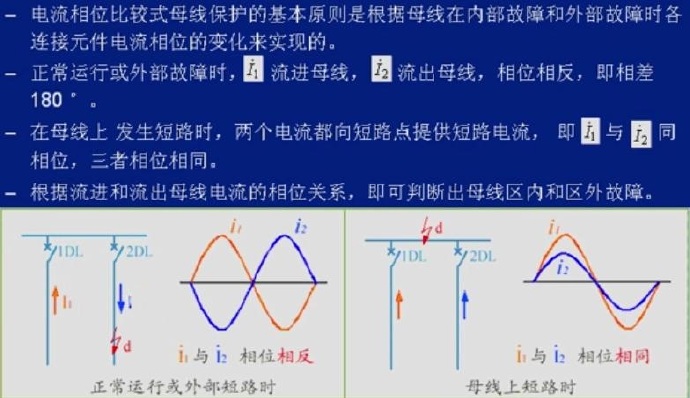

一、工作原理

--------------------------------

二、保护的构成

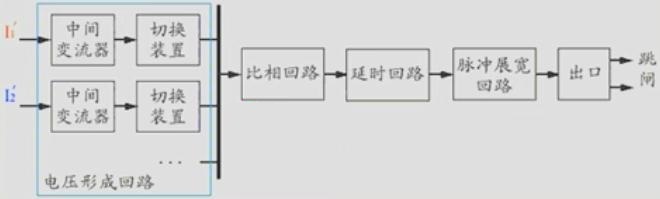

整套保护由三个主要部分组成，即电压形成回路、比较回路和延时及脉冲展宽电路。

1、电压形成回路

将各元件电流互感器输出的二次电流转变为电压信号；母线的作用是汇集各路电压信号。

2、比相回路

用以进行相位比较及输出

3、延时及脉冲展宽电路

用以防止外部故障时保护的误动作

8.4、双母线同时运行时，母线保护的实现方法

双母线对母线差动保护的要求：

1、母线故障时，母线保护应能够准确的判断出故障是发生在双母线上。（判断母线故障）

2、母线故障时，母线保护应能够准确判断出故障发生在双母线的哪一段母线，使母线保护能够有选择性地切除故障母线，保留非故障母线继续运行。（判断母线故障）

双母线差动保护常见类型：

按照母线差动保护差电流回路输入阻抗的大小分类

低阻抗母线保护（一般为几欧姆）；中阻抗母线保护（一般为几百欧姆）；高阻抗母线保护（一般为几千欧姆）。

按照母线接线方式分类：

双母线同时运行，元件固定连接的电流差动保护；双母线同时运行的母联相位差动保护。

8.4.1双母线同时运行，元件固定连接的电流差动保护

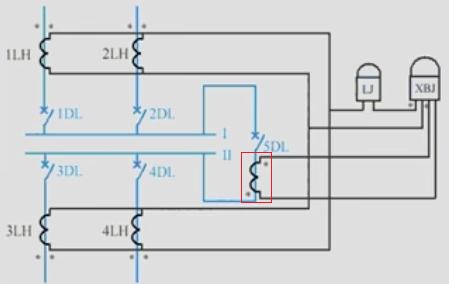

一、保护装置的构成（三部分组成）

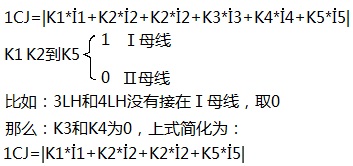

1）1CT、2CT、6CT和1CJ，用于选择母线的故障；

2）3CT、4CT、5CT和2CJ，用于选择母线的故障；

3） 完全差动保护1～6CT和3CJ，整套保护的启动元件。

--------------------------------

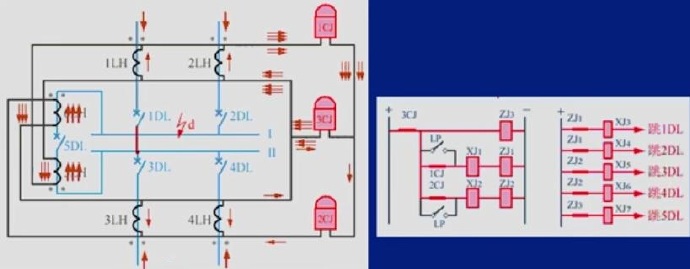

二、正常运行或区外故障时

1CJ、2CJ、3CJ都不动作。

--------------------------------

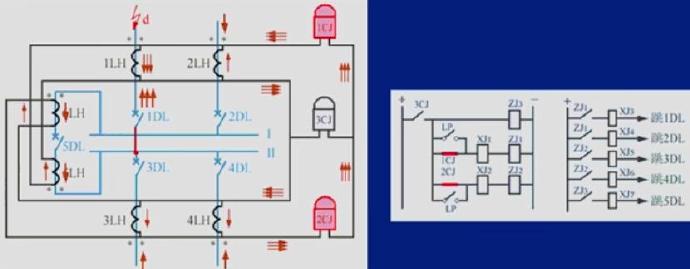

三、母线故障时（母故障时）

8.4.2固定连接遭到破坏时

一、正常运行或区外故障

--------------------------------

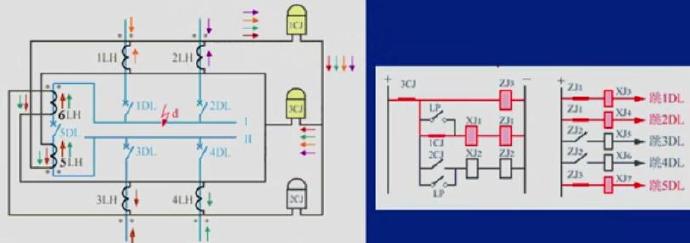

二、母线故障时（母故障时）

--------------------------------

三、结论

1、当双母线按照固定连接方式运行时，保护装置可以保证快速而有选择性的只切除故障母线

2、当固定连接方式被破坏时

1）正常运行时保护不动作，但可靠性降低；

2）任一母线故障都将导致切除两组母线，即保护失去选择性。

双母线固定连接限制了调度的灵活性。

微机保护中，按下面的方式实现：

8.4.3双母线同时运行的母联相位差动保护

是固定连接母线的差动保护的改进。比较母联中电流与总差电流的相位作为故障母线的选择元件。

1）母线发生故障时，母联中电流方向从母线流出母线

2）母线发生故障时，母联中电流方向从母线流出母线

基准量：总差电流，相位不变，同时为故障启动元件。

5断路器合闸时，通过上述方法实现；5断路器分闸时，用低电压元件判断。

8.5、继路器失灵保护

一、含义

当故障线路的继电保护动作发出跳闸脉冲后，断路器拒绝动作时，能够以较短的时限切除同一发电厂或变电所内其他有关的断路器、以使停电范围限制为最小的一种后备保护，也称后备接线。

--------------------------------

二、断路器失灵保护的构成

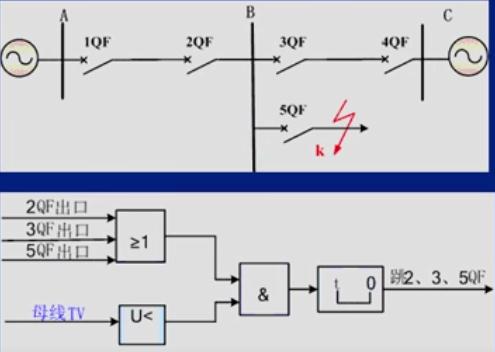

1、起动元件：由该组母线上所有引出线的保护装置出口继电器构成。其作用是在发生断路器失灵时启动断路器失灵保护。

2、低电压元件U<：辅助判别元件，其作用是判断故障是否已消除。

3、延时元件t：鉴别是短路故障还是断路器失灵。

--------------------------------

三、断路器失灵保护的动作条件

1、故障引出线的保护装置出口继电器动作后不返回；

2、在保护范围内故障仍然存在故障。当母线上引出线较多时，鉴别元件采用检查母线电压的低电压元件；当母线上引出线较少时，鉴别元件采用检查故障电流的电流元件。

---
