数字电路-74LS161模11计数器

目录：

一、模的概念

二、74LS161介绍

三、逻辑分析功能的使用

四、模11计数器

---

前置知识：卡诺图与逻辑代数化简法、数字电路-时序逻辑电路。

---

一、模的概念

把一个计量单位称为模或者模数。模数为8，就是8进制。以2进制表达就是三位二进制：000、001、010、011、100、101、110、111。

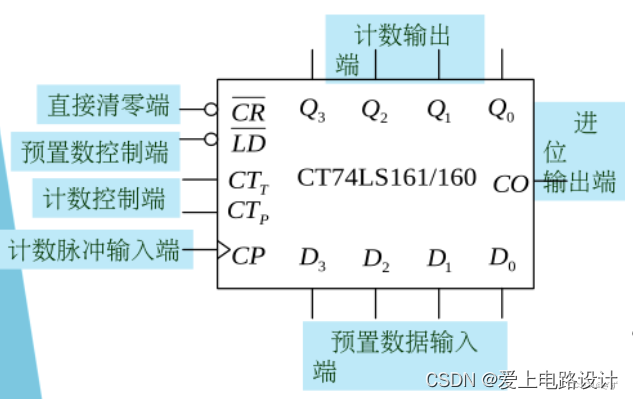

二、74LS161介绍

4位二进制同步计数器(异步清零)，清零方式分为反馈置零法与反馈置数法，本处采用反馈置数法，反馈置零法类同。

三、逻辑分析功能的使用

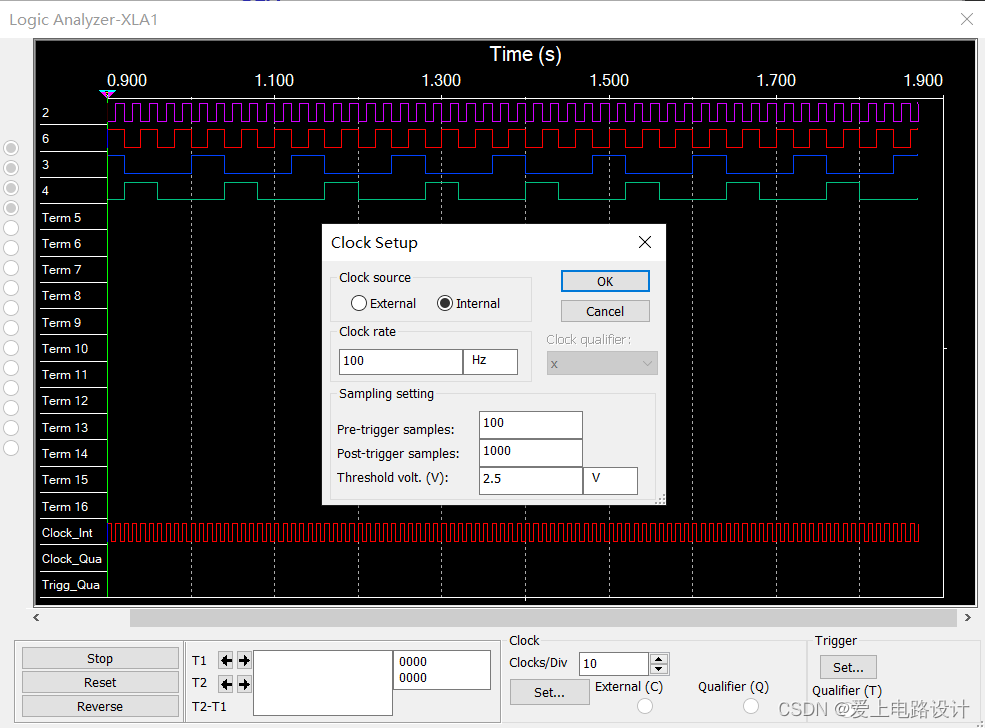

逻辑分析功能的设置：

若未作设置，上面的通道波形呈现一条直线。Clock source设置为外部源，再次设置为内部源，这是盗版软件的问题；Clock rate设置为信号源频率。

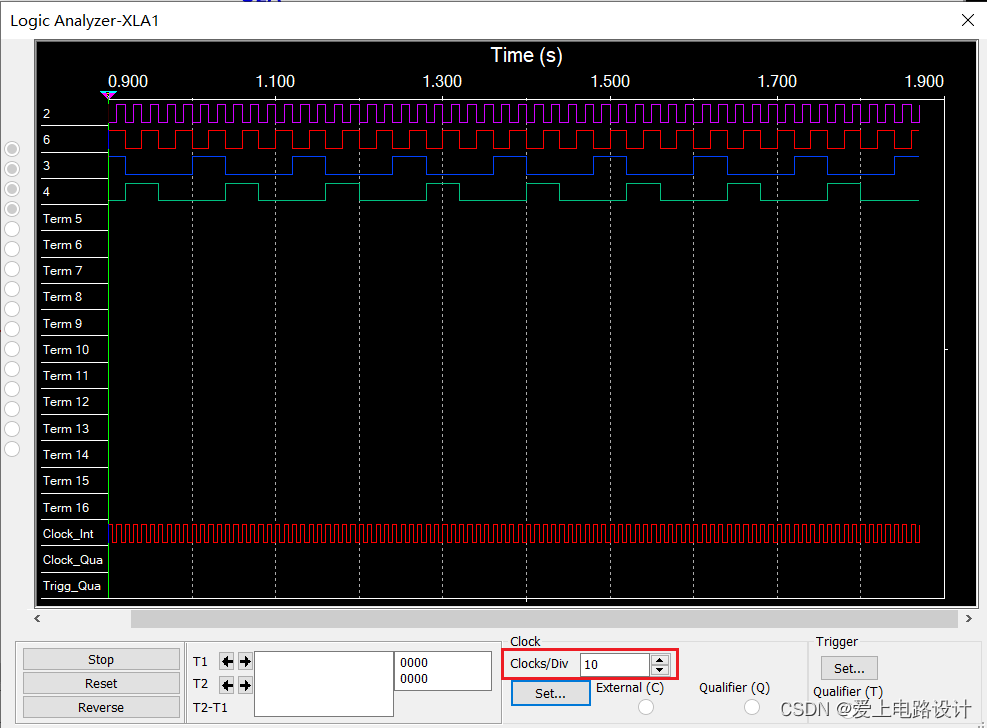

Clock/Div用于拉开/收缩波形。

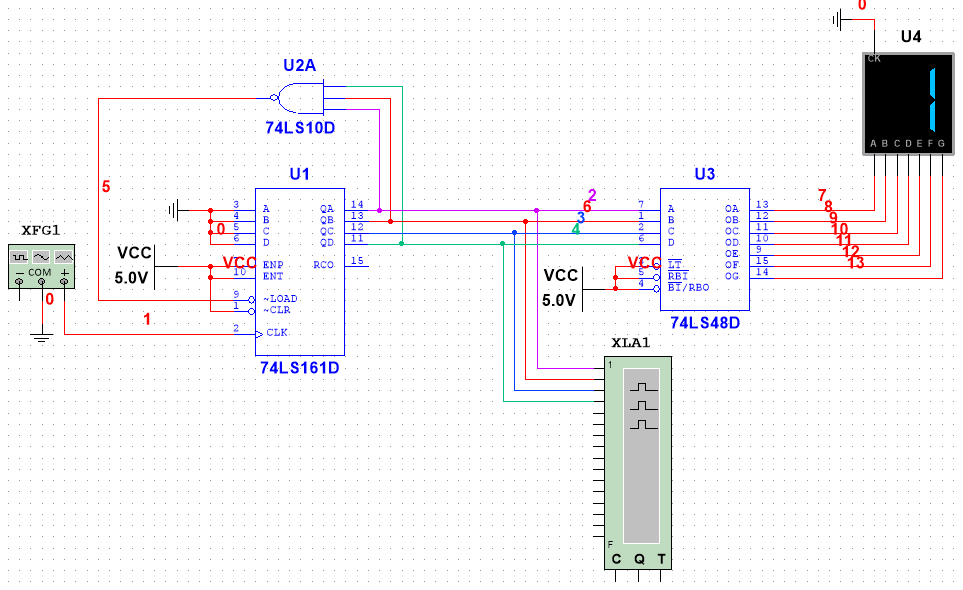

四、模11计数器

原文件下载移步：74LS161模11计数器。

---
