一、实验目的
熟悉时序逻辑电路的工作原理,熟悉74ls161的功能,利用74ls161实现计数系统,和相应门元件实现特定模值的计数器,数码显示管显示计数过程。
二、实验内容
利用逻辑功能实现74ls161和74ls00实现模十计数器,用74ls161和74ls00实现模60的秒表计数功能。
三、实验步骤、数据记录及处理
1.实验仪器的引脚图
认识元件:

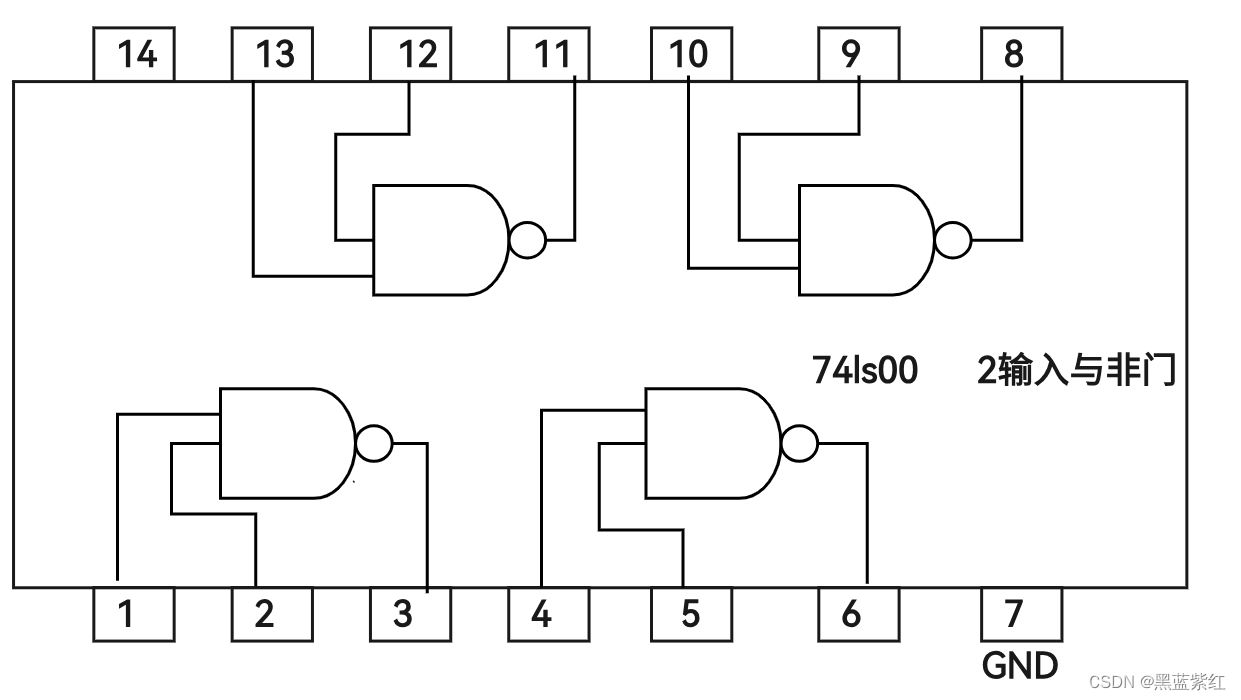

74ls00是由4 组 俩输入的与非门所构成,7 脚GND接地,14脚VCC接+5V,其中1,2为输入端,3为输出端,4,5输入端,6为输出端,等

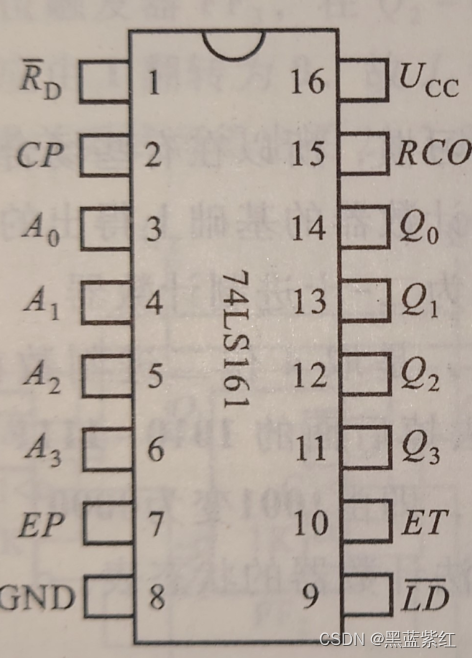

74LS161器件的功能:
1)清零
RD’端为异步清零端,只要RD’= 0,触发器被清零,计数器输出全为0,不需要等CP的时钟信号即可实现清零功能。
2)置数控制端
LD’为同步并行置入控制端(低电平有效),当RD’=1,LD’=0,在时钟脉冲CP的上升沿时,将A0 ~ A3置入Q0 ~ Q3。
3)保持
在EP和ET做与运算结果为0(只要有一个为0)计数器就处于保持功能。
当ET=0时,触发器保持且RC0=0。
(计数器控制端ET、Ep和输出端是为了级联而设置的。)

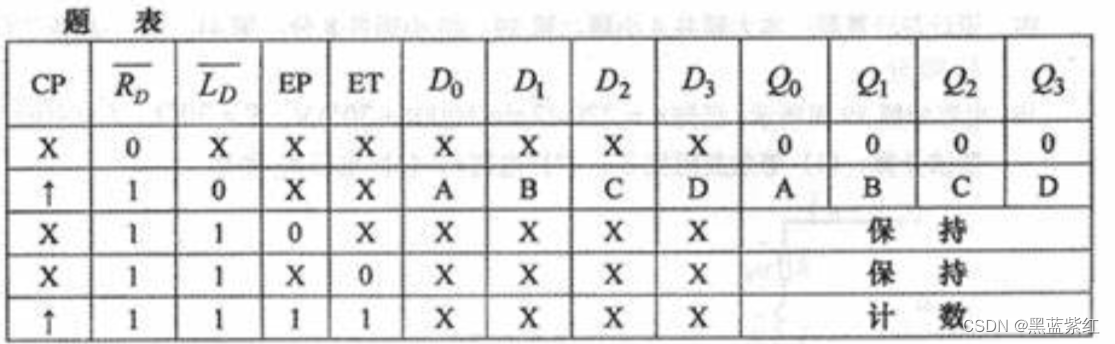

4)计数
当CR’=1,LD’=1,ET=1,Ep=1均满足时,在时钟脉冲的上升沿,触发器开始计数功能。
2.设计计数器
计数器是一种用于实现计数功能的电子电路或者设备。它能够记录和显示特定事件或者操作的次数。
计数器的原理是基于触发器的工作原理。触发器是一种存储器件,能够在时钟信号的控制下切换输出状态。计数器通常是由多个触发器连接在一起组成的,每个触发器代表一个比特(位)的计数。
计数器通常采用时钟信号来控制计数的速度。每当时钟信号上升沿到来时,计数器就会增加一个计数。当计数器达到其最大计数值时,会产生一个溢出信号,同时计数器会从零重新开始计数。这种计数方式称为自动循环计数。计数器还可以实现其他功能,如计数器的清零、计数器的预置值、计数器的方向控制等。通过增加逻辑门或者引入控制信号,可以灵活地扩展计数器的功能。
总的来说,计数器是一种基于触发器工作原理的电子电路或者设备,用于记录和显示特定事件或者操作的次数。通过时钟信号的控制,计数器可以实现自动循环计数和其他附加功能。
设计方法:
- (1)观察4ls161功能表。

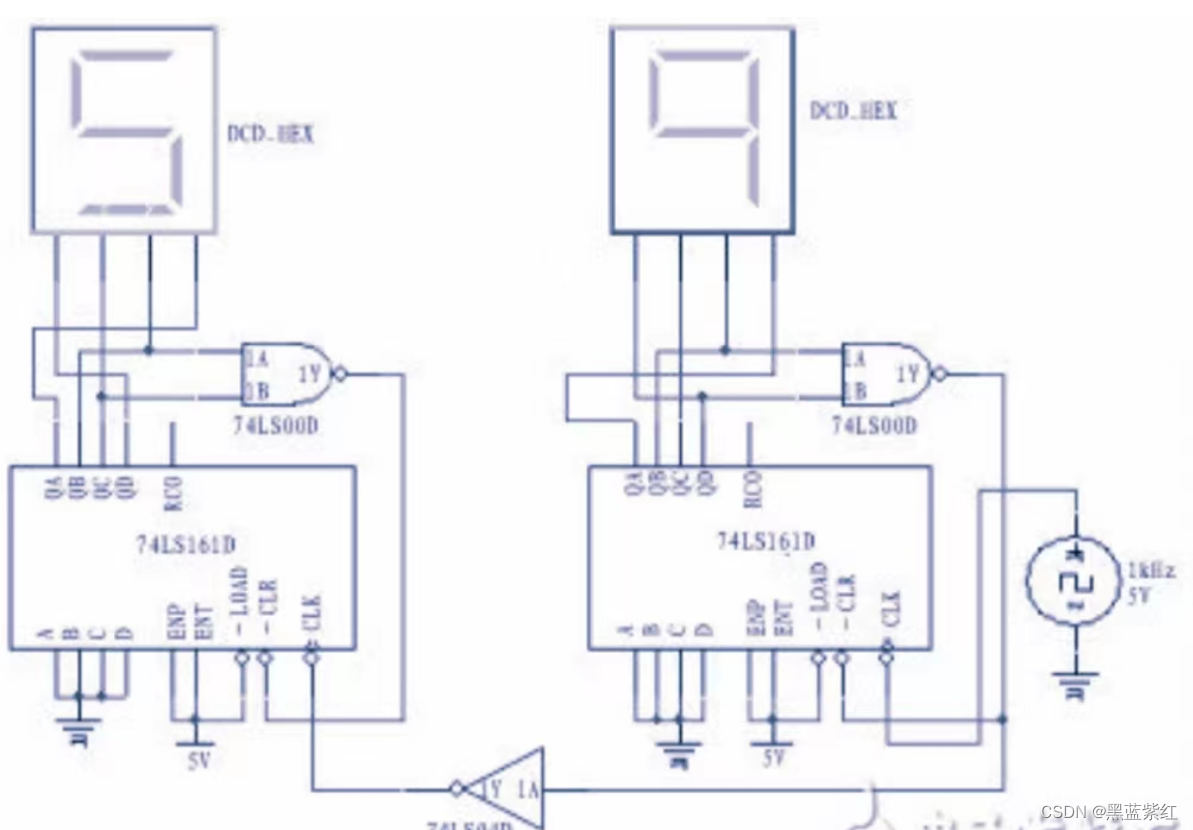

(2)实验电路的设计图:计数器
四、实验心得
在进行实验时,应先确认74LS00、74LS161的功能完好,而后仔细检查芯片的引脚连接,确保连接正确,以避免电路故障。
在连接74LS00、74LS161时,连接了好几遍,发现十位数字没有显示。后来听老师的建议,先换了一个161芯片,发现十位数字按照秒表的变化变了,但是发现 秒表显示不良,最后终于发现了问题, 尽然是1HZ那个接线柱有问题,我不断尝试,不断改进,不断努力,从中我学习到了很多很多,有时候一次的失败可能是因为没有找对方法。
