单移相调制下的功率推导
对于DAB的节点电流、以及功率的计算，往往是大家比较头疼的点，特别是移相自由度多了之后，更是烦不胜烦，此时，利用MMA(Mathematica)，可以快速计算出想要的结果。
随便打开一篇关于DAB的论文，关键节点电流的计算，往往是利用DAB 周期性，对称性，列些迭代方程，然后代入求解。
其中，IL1是
t
1
t_1
t1时刻的电流，IL0是
t
0
t_0
t0时刻的电流，根据对称性可知，
t
2
t_2
t2时刻的电流等于负的
t
0
t_0

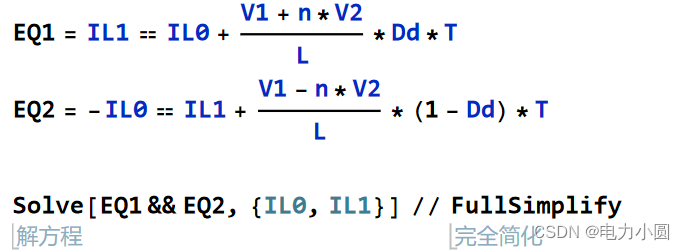

t0时刻的电流，因此可以列写出EQ1和EQ2这两个方程。
类似的，对于多移相控制也可以列出相应的方程，只不过更多而已，但对于计算机求解来说都一样。

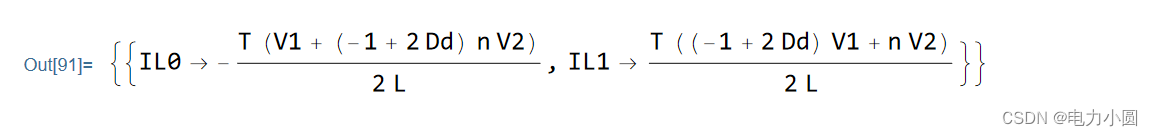

解得
I
L
0
→
−
T
(
V
1
+
(
−
1
+
2
D
d
)
n
V
2
)
2
L
IL0 \to - \frac{{T\left( {V1 + \left( { - 1 + 2{D_d}} \right)n{V_2}} \right)}}{{2L}}
IL0→−2LT(V1+(−1+2Dd)nV2)
I
L
1
→
T
(
(
−
1
+
2
D
d
)
V
1
+
n
V
2
)
2
L
IL1 \to \frac{{T\left( {\left( { - 1 + 2{D_d}} \right){V_1} + n{V_2}} \right)}}{{2L}}
IL1→2LT((−1+2Dd)V1+nV2)

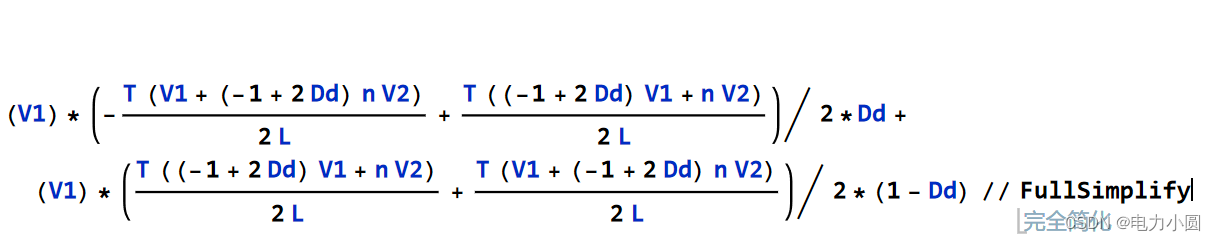

因此，根据平均功率的计算公式，再写入MMA中，即可计算出平均功率

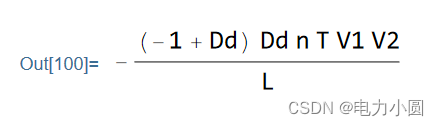

解得
整理可得
P
=
n
V
1
V
2
2
f
s
L
(
1
−
D
d
)
D
d
P = \frac{{n{V_1}{V_2}}}{{2{f_s}L}}\left( {1 - {D_d}} \right){D_d}\
P=2fsLnV1V2(1−Dd)Dd
