双有源桥（DAB）变换器的仿真练习——扩展移相调制（EPS）

首先简单介绍一下DAB变换器拓扑结构：下图为DAB直流变换器电路拓扑，原副边各有一个带有反并联二极管的H桥组成。V1、V2分别为直流输入、输出电压，高频变压器T的变比为n:1，L为移
相电感，C1和C2为输入和输出电容。DAB变换器主要实现电气隔离条件下的直直电能变换。

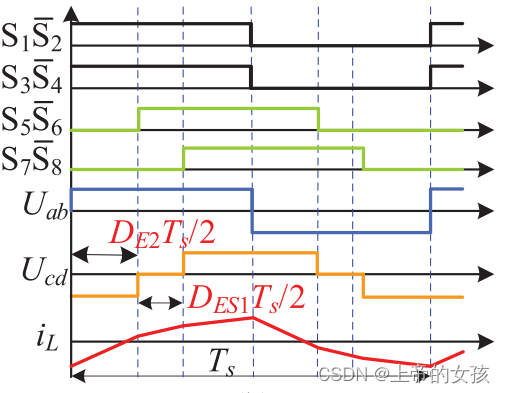

本文将介绍一下扩展移相（EPS）调制策略，在单移相的基础上，选择变换器某一侧全桥内部加入移相角，赋予变换器更高的控制自由度，来实现性能优化。

扩展移相调制本身有多种情况：移相角加入原边或者副边，新加入的移相角大于原副边之间的移相角又或是小于。有四种控制策略。

参考文献《Overview and Comparison of Modulation and Control Strategies for a Nonresonant Single-Phase Dual-Active-Bridge DC–DC Converter》

本文以移相角加入副边为例搭建了仿真。

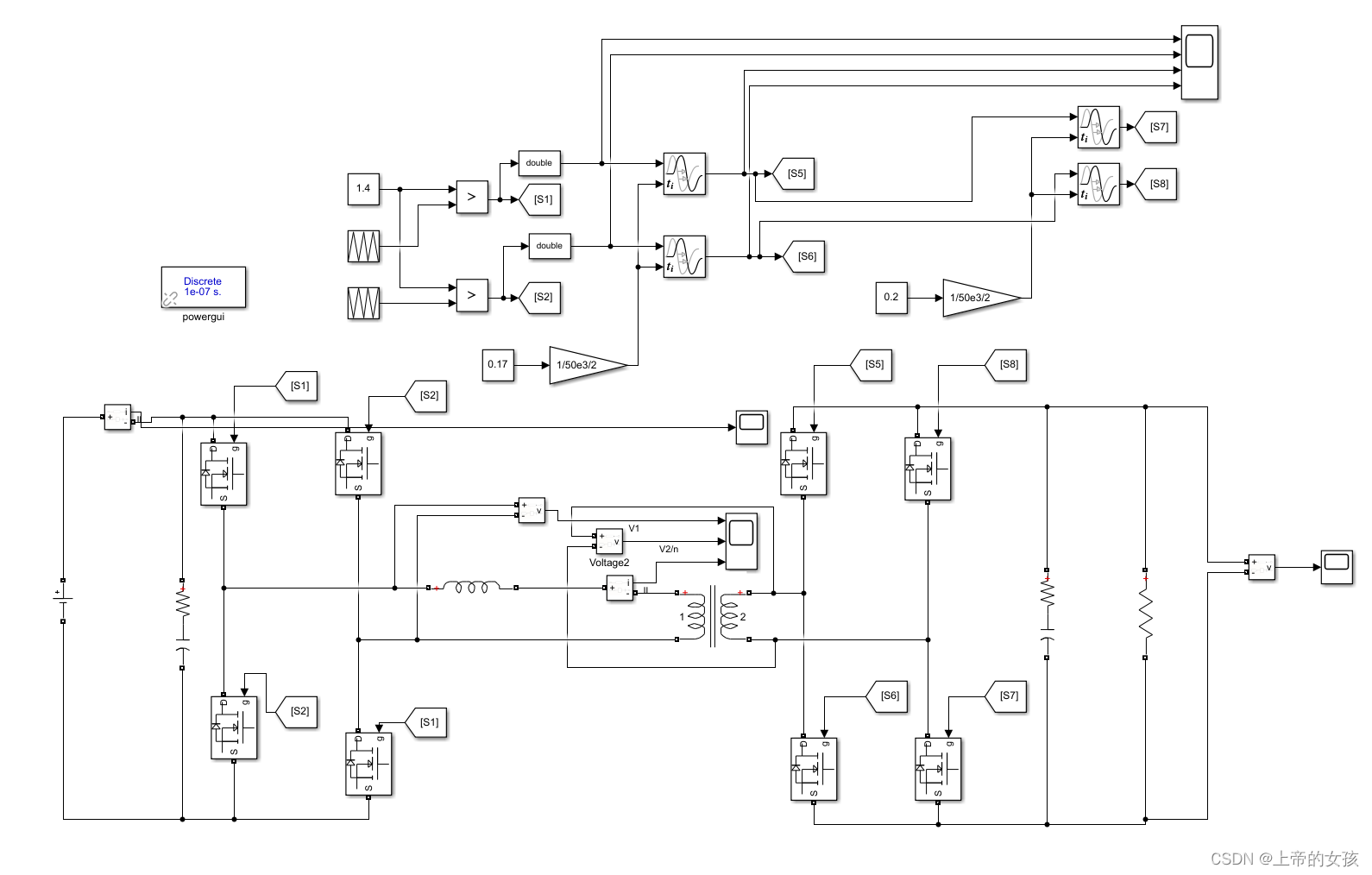

据此在MATLAB中搭建简单的电路仿真：

系统参数： 输入电压200V，移相电感25e-6H，负载1欧。

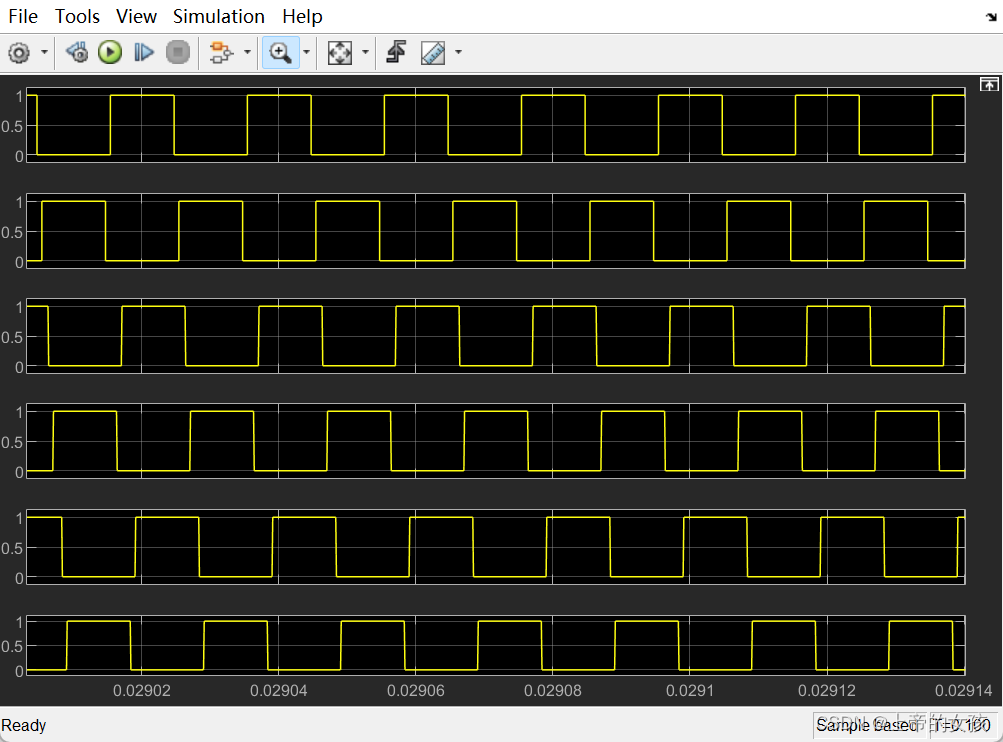

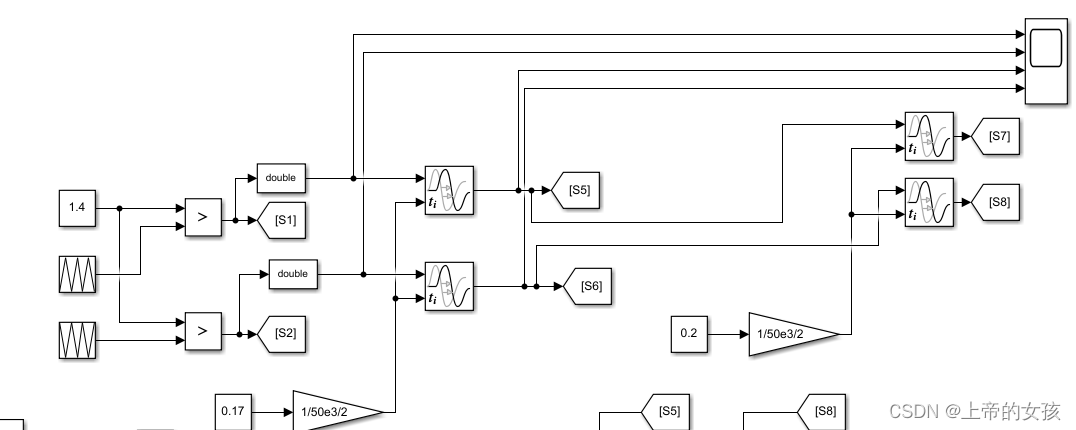

驱动信号通过三角波和调制波实现：

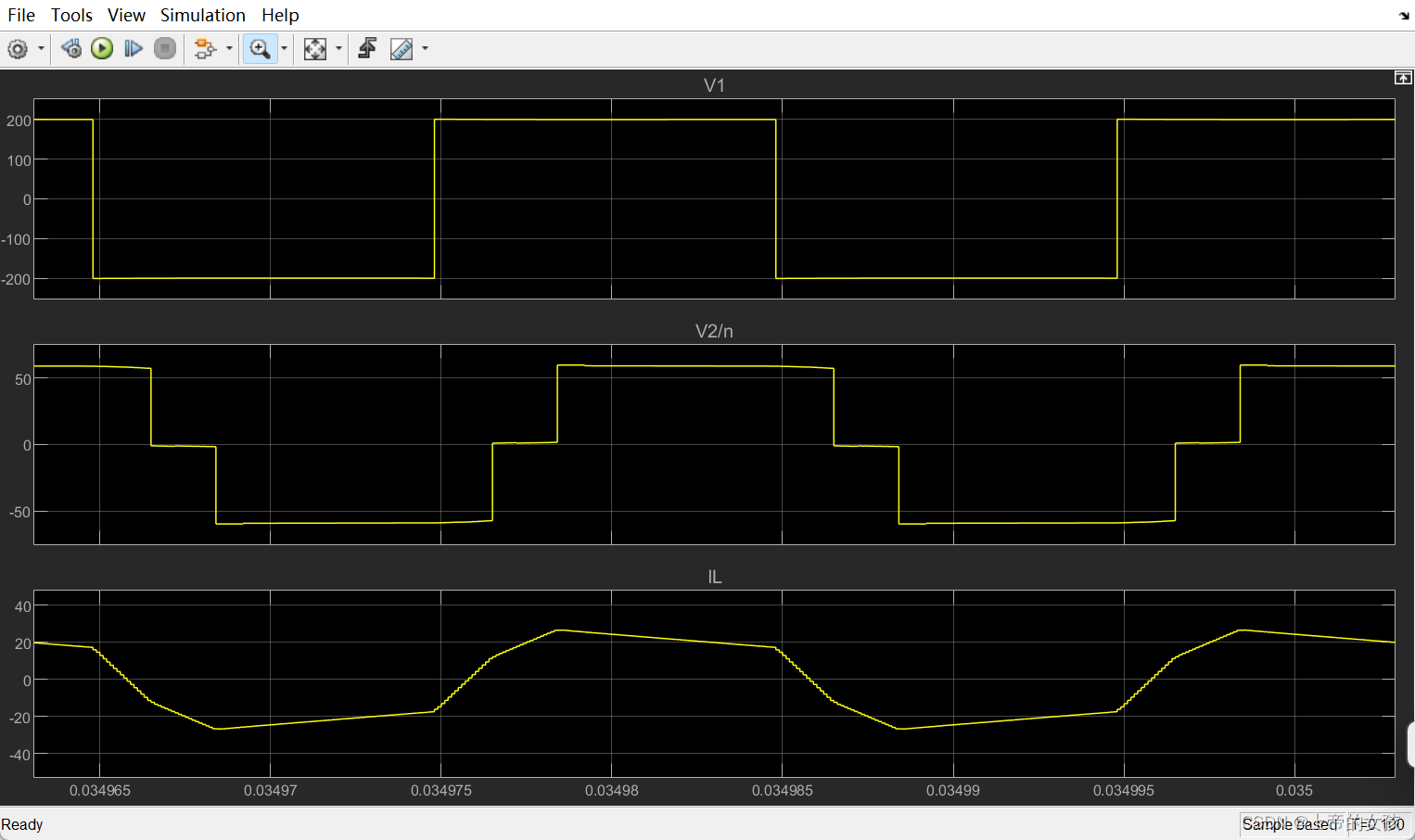

端口电压和电感电流如下图所示：

 细节如下图：
