20221227：Rockchip实战1-跑通官方模型转换

本文核心内容：

1：介绍如何通过docker安装RK工具链

2：以RV1106为例说明PC模型仿真转换和板载模型转换

前提介绍说明：

Tips: Rockchip(瑞芯微)不同芯片对应的NPU和toolkit是不同的，下载时需注意区分！

平台

• RK1808/RK1806

• RV1109/RV1126

RKNPU:本工程主要为Rockchip NPU提供驱动、示例等。下载地址：

GitHub - rockchip-linux/rknpuContribute to rockchip-linux/rknpu development by creating an account on GitHub.https://github.com/rockchip-linux/rknpuRKNN-toolkit:本工程主要为将原始的模型转化成rknn模型。下载地址：

https://github.com/rockchip-linux/rknn-toolkithttps://github.com/rockchip-linux/rknn-toolkit

平台

• RK3566/RK3568
• RK3588/RK3588S
• RV1103/RV1106

RKNPU2:本工程主要为Rockchip NPU提供驱动、示例等。下载地址：

GitHub - rockchip-linux/rknpu2Contribute to rockchip-linux/rknpu2 development by creating an account on GitHub.https://github.com/rockchip-linux/rknpu2RKNN-toolkit2:本工程主要为将原始的模型转化成rknn模型。下载地址：

https://github.com/rockchip-linux/rknn-toolkit2https://github.com/rockchip-linux/rknn-toolkit2

正文部分：以RK1106为例

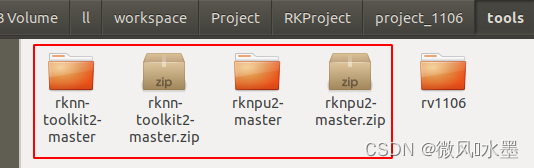

下载对应的RKNPU2和RKNN-toolkit2

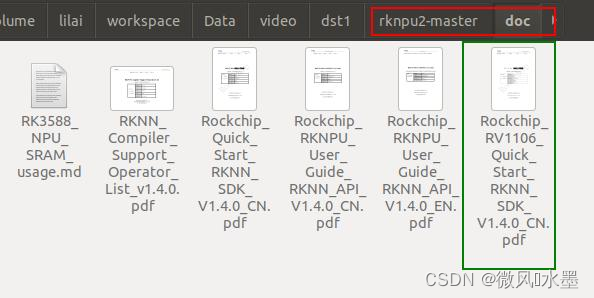

1：首先打开rknpu2-master/doc目录

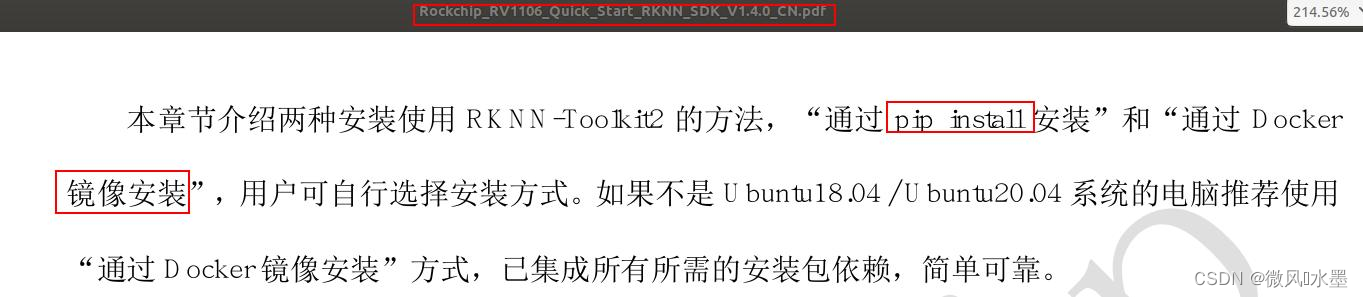

2：找到官方安装指南：Rockchip_RV1106_Quick_Start_RKNN_SDK_V1.4.0_CN.pdf。

里面提供了两种按照方式：不想折腾，推荐docker安装

A：通过 pip install 安装

B：通过 Docker 镜像安装

 3：下载RK_NPU_SDK

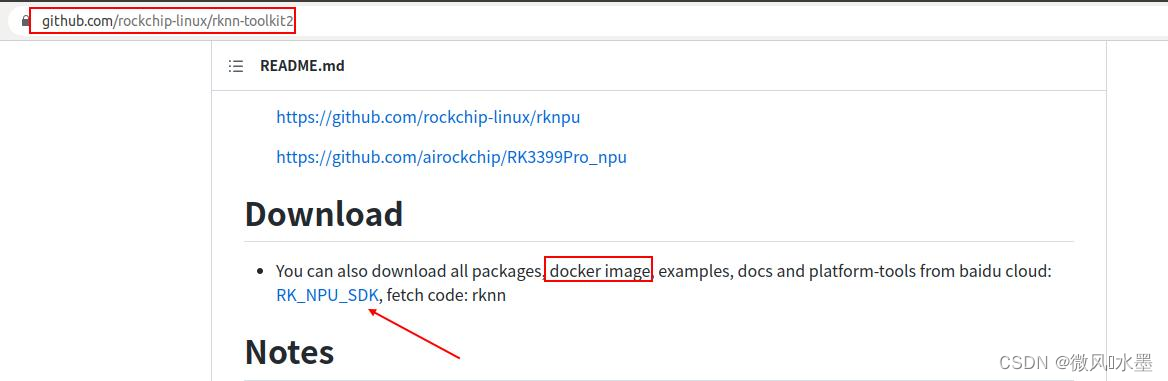

在rknn-toolkit2页面中，下拉找到Download，将RK_NPU_SDK下载到本地。其中里面包含所有的发布包、docker镜像、example十里、doc说明文档、平台工具等。

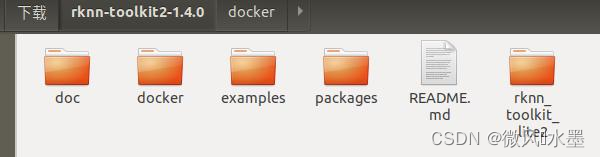

 下载解压后如图所示：

4：加载官方镜像

cd rknn-toolkit2-1.4.0/
cd  docker/
docker load --input rknn-toolkit2-1.4.0-cp36-docker.tar.gz
docker images

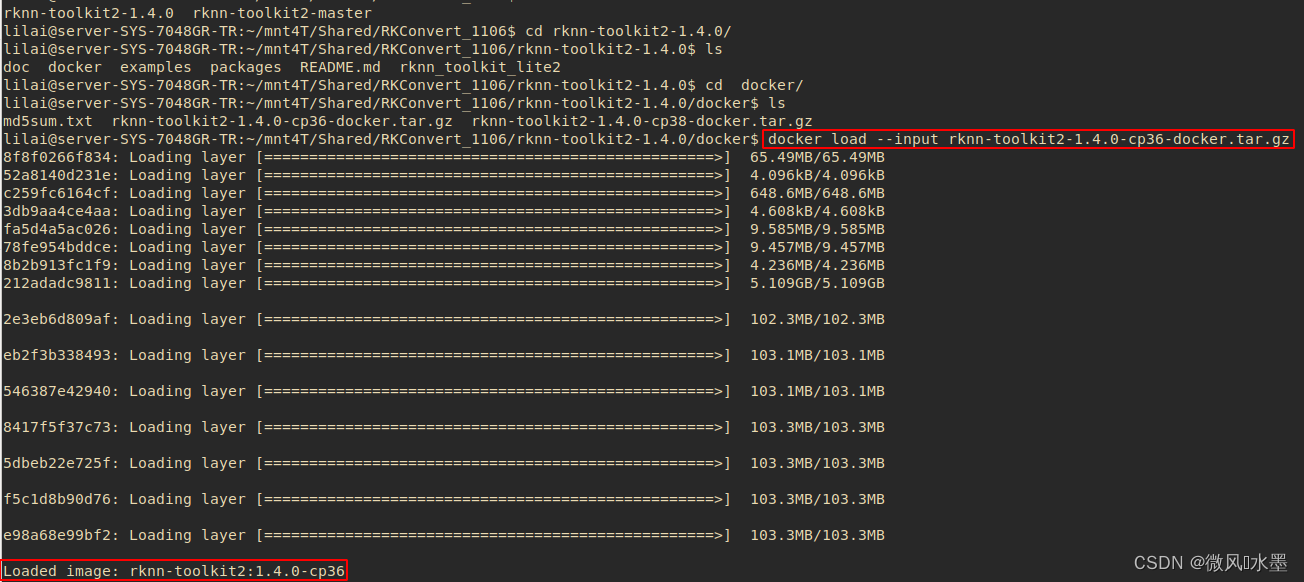

load  镜像

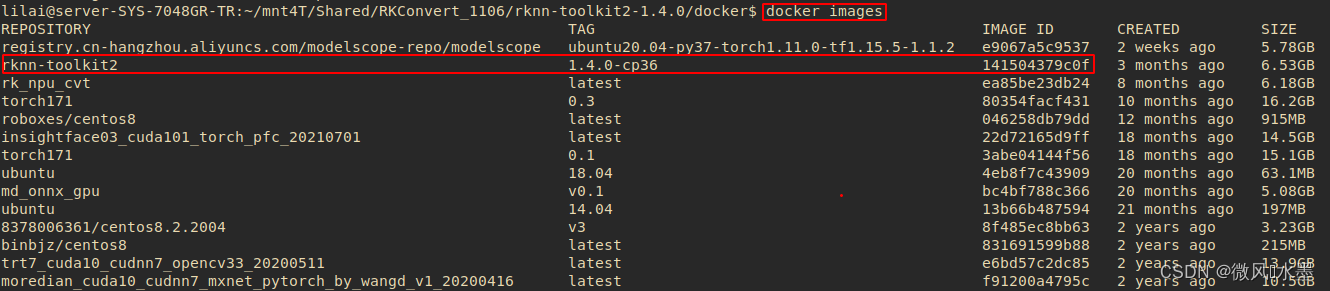

查看镜像

 创建容器

docker run --privileged=true -it --shm-size 8G --name=RK_Convert1106 -v /home/lilai/mnt4T/Shared/RKConvert_1106:/home 141504379c0f /bin/bash

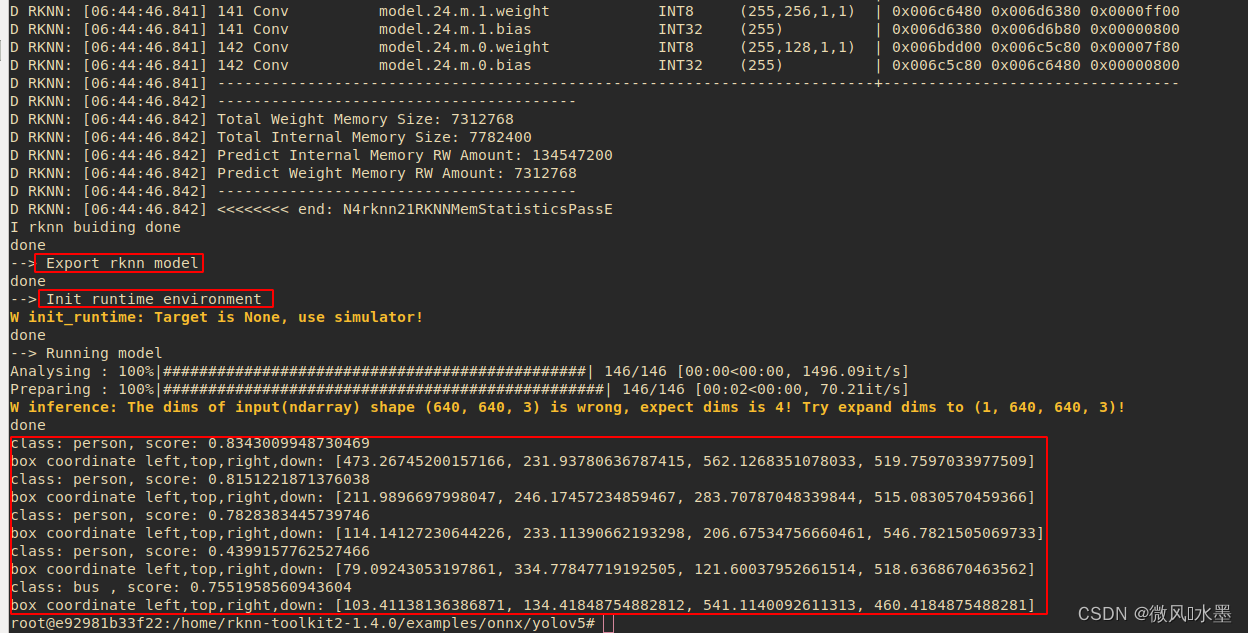

5：运行PC仿真模型，并测试推理结果

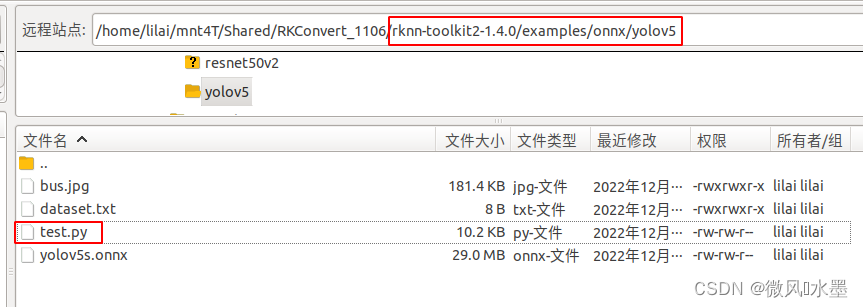

代码路径： rknn-toolkit2-1.4.0/examples/onnx/yolov5/test.py

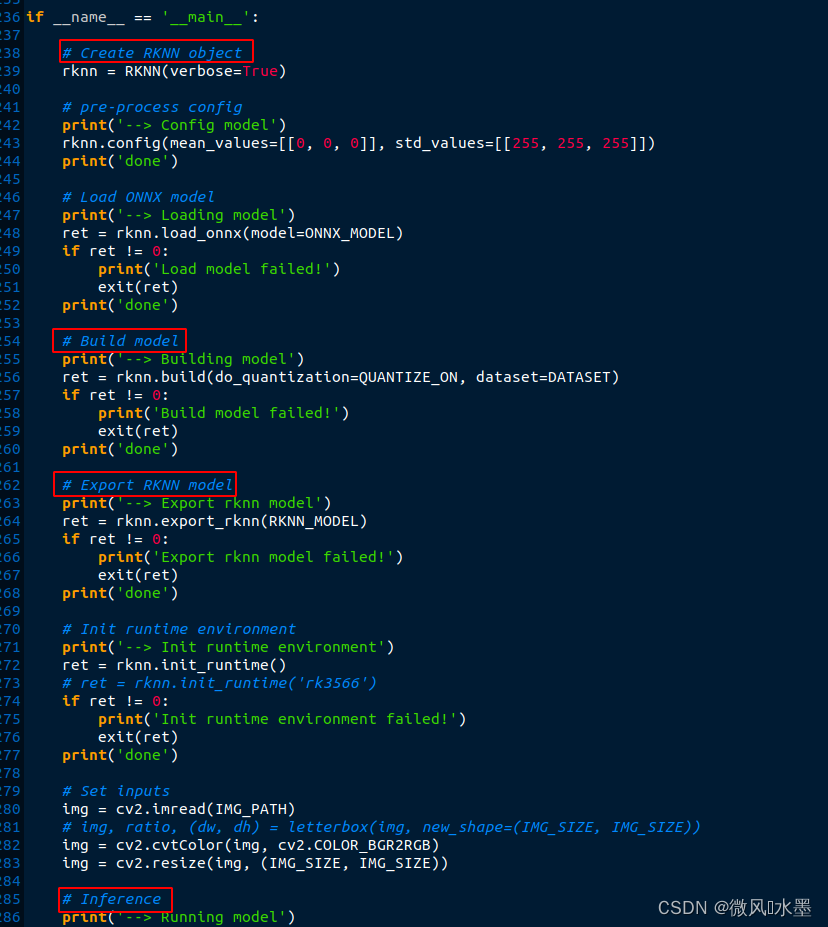

 再来细看一下这个test.py脚本，包含模型的转换和测试两部分。

6：生成板子部署模型：代码路径：

rknpu2-master/examples/rknn_yolov5_demo/convert_rknn_demo/yolov5/onnx2rknn.py

7：PC仿真模型与板子部署模型的区别在哪里呢？

A：PC仿真模型作用

        1-测试模型转换过程是否正常（验证算子是否都支持）

        2-衡量转换后模型的精度情况（模型本身是否精度有问题、量化方式、参数是否有问题）

        3-评测转换后模型的指标（占用、推理等）

B：板子部署模型作用

        1-就是生成可以在板子上运行推理的rknn模型。

C：PC仿真模型与板子部署模型不要混用

D：两者转换操作时候的具体区别如下图，可放大对比

        1：板子部署模型转换时候指定了运行的芯片类型

后续文章：将记录以下内容：

1：转换自己的模型、普通量化、混合精度量化等

2：RKNPU2的编译以及使用方法

3：RK的交叉编译以及部署调试
