基于人工智能实验平台的OpenCV对象检测与矩阵轮廓分析

1 实验目的

熟悉opencv读入图片，高斯去噪，二值化，绘制目标矩形边框。

2 实验设备

安装了python和pychrm的电脑一台。

3 实验内容

包含图片的导入、绘制矩形、显示图片。

4实验原理

opencv中轮廓特征包括：如面积，周长，质心，边界框等。
我们将图像二值化后，用findContours函数就可以很方便的找出图像的轮廓信息，循环遍历每一个信息点，cv2.boundingRect()函数再计算轮廓的垂直边界最小矩形，矩形是与图像上下边界平行的，cv2.rectangle函数画出来即可。
函数原型：

findContours( image,mode,   method, Point offset=Point())

第一个参数：image，单通道图像矩阵，可以是灰度图，但更常用的是二值图像，一般是经过Canny、拉普拉斯等边缘检测算子处理过的二值图像。

第二个参数：mode 检索轮廓的模式，若取值一：CV_RETR_EXTERNAL只检测最外围轮廓，包含在外围轮廓内的内围轮廓被忽略。
取值二：CV_RETR_LIST 检测所有的轮廓，包括内围、外围轮廓，但是检测到的轮廓不建立等级关系，彼此之间独立，没有等级关系，这就意味着这个检索模式下不存在父轮廓或内嵌轮廓。
取值三：CV_RETR_CCOMP 检测所有的轮廓，但所有轮廓只建立两个等级关系，外围为顶层，若外围内的内围轮廓还包含了其他的轮廓信息，则内围内的所有轮廓均归属于顶层。两个等级关系：顶层为连通域的外围边界，次层为孔的内层边界。
取值四：CV_RETR_TREE， 检测所有轮廓，所有轮廓建立一个等级树结构。外层轮廓包含内层轮廓，内层轮廓还可以继续包含内嵌轮廓。
第三个参数：int型的method，定义轮廓的近似方法：
取值一：CV_CHAIN_APPROX_NONE 保存物体边界上所有连续的轮廓点到contours向量内。
取值二：CV_CHAIN_APPROX_SIMPLE 仅保存轮廓的拐点信息，把所有轮廓拐点处的点保存入contours向量内，拐点与拐点之间直线段上的信息点不予保留
取值三和四：CV_CHAIN_APPROX_TC89_L1，CV_CHAIN_APPROX_TC89_KCOS使用teh-Chinl chain 近似算法。

findContours函数最终会返回三个值，第一个是图像，其中找到的轮廓信息都会被保存到第二个参数contours列表里，其中存储这图像中的所有轮廓；第三个参数是（轮廓的）层析结构，这是一个ndarray，其中的元素个数和轮廓个数相同，对于每个轮廓contours[i]对应4个hierarchy元素hierarchy[i][0] ~hierarchy[i][3]，分别表示后一个轮廓、前一个轮廓、父轮廓、内嵌轮廓的索引编号，如果没有对应项，则该值为负数。每一个轮廓都是一个 Numpy 数组，包含对象边界点（x，y）的坐标。

绘制轮廓
函数 cv2.drawContours() 可以被用来绘制轮廓。它可以根据你提供的边界点绘制任何形状。它的第一个参数是原始图像，第二个参数是轮廓，一个 Python 列表。第三个参数是轮廓的索引（在绘制独立轮廓是很有用，当设置为 -1 时绘制所有轮廓）。接下来的参数是轮廓的颜色和厚度等。

import numpy as np
import cv2
im = cv2.imread('../images/numb.png')
imgray = cv2.cvtColor(im,cv2.COLOR_BGR2GRAY)
ret,thresh = cv2.threshold(imgray,127,255,0)
image, contours, hierarchy = cv2.findContours(thresh,cv2.RETR_TREE,cv2.CHAIN_APPROX_SIMPLE)

绘制独立轮廓，如第四个轮廓。

img = cv2.drawContour(img, contours, -1, (0,255,0), 3)

但是大多数时候，下面的方法更有用。

img = cv2.drawContours(img, contours, 3, (0,255,0), 3)

在理解层级关系前，需要对数据结构有一定的了解。

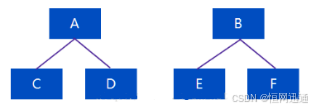

例如下图（将树结构和轮廓级联系在一起），A和B为同级，可以认为B是A的后一个轮廓，A是B的前一个轮廓；C和D为A的子树，E和F为B的子树，可以认为C和D为A的子轮廓，A为C和D的父轮廓。

树结构

为了更加直观，可以利用实际的图像进一步说明轮廓层级的关系，例如以下的源图，一共有4个轮廓，序号分别为0 1 2 3。
特别地，序号在程序中findcontours函数会自动标记，也是轮廓检索的序号，n个轮廓其检索序号从 0 到 n-1 。

轮廓层级关系

经分析，0号轮廓没有同级轮廓，有两个子级轮廓1和3，没有父级轮廓，所以其轮廓继承关系向量hierarchy为[-1 -1 1-1]，-1表示无对应的关系，1表示0号轮廓的一个子轮廓的序号为1号。
同样地，1号轮廓有同级轮廓3（认为是后一个轮廓，那么无前一个轮廓），也有子级轮廓2，也有父级轮廓0，所以其轮廓继承关系向量hierarchy为[3 -1 2 0]。
同样地，2号轮廓没有同级轮廓，也没有子级轮廓，但是有父级轮廓1，所以其轮廓继承关系向量hierarchy为[-1 -1 -1 1]。
同样地，3号轮廓有同级轮廓（其前一个轮廓为1，无后一个轮廓），没有子级轮廓，但是有父级轮廓0，所以其轮廓继承关系向量hierarchy为[-1 1 -1 0]。
以上的轮廓层级关系，可以用树结构表示如下：

子级和父级关系

找出图像的轮廓信息后，可以用下面的方法筛选特定的轮廓（比如我们需要轮廓面积大于某个值，还有周长等）
cv2.boundingRect()函数获取轮廓的范围，即左上角原点，以及他的高和宽，这样就能得到外接矩形。然后可以用cv2.rectangle()方法画出矩形轮廓。
cv2.minAreaRect函数是找出面积最小的矩形，需要传入轮廓的信息点。
cv2.minEnclosingCircle函数计算最小包围圆的中心和半径。
cv2.minAreaRect©函数计算出面积最小的矩形。

图像的矩可以帮助我们计算图像的质心，面积等。首先，使用findContour()函数找出图像中包含的轮廓信息，然后对所有轮廓进行遍历，并计算每一个轮廓的力矩(Moment)，就可以得出物体的质心位置。Moments函数可以求出轮廓的几何矩空间矩的公式为：

可以知道，对于01二值化的图像，m00即为轮廓的面积，中心矩的公式为：

其中中心Center(x0,y0)：


这样就可以求得质心，最后画出质心和轮廓。列如：

import cv2import numpy as npimg = cv2.imread('star.jpg',0)
ret,thresh = cv2.threshold(img,127,255,0)
contours,hierarchy = cv2.findContours(thresh, 1, 2)
cnt = contours[0]
M = cv2.moments(cnt)
print(M)

根据这些矩的值，我们可以计算出对象的重心：

cx = int(M['m10']/M['m00'])
cy = int(M['m01']/M['m00'])

Opencv 提供Rectangle用来绘制一个矩形框的，通常用在图片的标记上。Rectangle函数原型：

rectangle(img, pt1, pt2, color, shift)

参数：
img:源图像
pt1，pt2为左上角坐标和右下坐标
color为颜色
shift为线的大小(像素为单位)

5实验步骤

打开pycharm。我们右击相应的文件目录，选择new—>点击Python File，然后输入新建的文件名，点击确定，相应的.py文件就建好了，可以进行编写代码了。

ipoert cv2
import numpy as np

读取图片。

image = cv2.imread("..\images\\numb.png")

将源图像转为灰度图像。

gray = cv2.cvtColor(image,cv.COLOR_BGR2GRAY)

获取二值化图像（掩模图像）。

ret,binary=cv2.threshold(gray,0,255,cv.THRESH_OTSU|cv.THRESH_BINARY_INV)

窗口显示源图像和掩模图像。

cv2.imshow("binary image",binary)
cv2.imshow(" image",image)

findContours找出图像轮廓，这里我们使用cv.RETR_EXTERNAL参数只检测外围轮廓和cv.CHAIN_APPROX_SIMPLE只保存拐点信息，就像只要四个点一样就能画出一个矩形。

i,contours,hireachy= cv2.findContours(binary,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)

遍历每一个轮廓。contourArea函数获取每个轮廓的面积。boundingRect函数获取轮廓的外接矩形。

for i,contour in enumerate(contours):
        area = cv.contourArea(contour)
        x,y,w,h = cv.boundingRect(contour)

获取外接矩形宽高比，可以起到一定的筛选作。

rate = min(w,h)/max(w,h)

求轮廓的几何距离。

mm = cv.moments(contour)

求出质心。

cx = mm['m10']/mm['m00']
cy = mm['m01']/mm['m00']

根据几何距获取的中心点，画出中心圆。

cv.circle(image,(np.int(cx),np.int(cy)),2,(0,255,255),-1)

根据轮廓外接矩形返回数据，画出外接矩形。

cv.rectangle(image,(x,y),(x+w,y+h),(0,0,255),2)

显示绘制轮廓的图像。

cv2.imshow("contours", img)
cv2.waitKey()
cv2.destroyAllWindows()

可以看到效果如下。

当然，你也可以绘制外接圆，用minEnclosingCircle函数计算最小包围圆的中心和半径，然后画处理。
