三极管的困惑

搞了半天数电，返过头来，却发现没有模电是不行的。

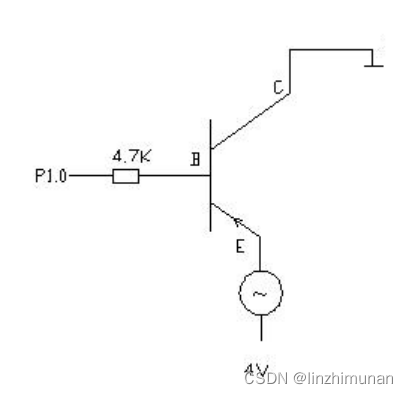

昨天我碰到了三极管放大截止的问题。用的是8550，PNP，1W，40V，100MHZ，



如上图，0为开动电机，1为关闭电机。在单片机通电过程中，没有问题。但单片机断电后，电机仍然通电，不知道何等原因，现在正在研究中。



上图使用NPN型三极管，8050，NPN，625mW，40V，100MHZ，1为开动，0为关闭，但通过电流比较小，如果降低a,b处电阻，则无法通过单片机来控制，通也好，断也好，电机仍然转动，只有快慢的区别，无法直到控制的作用。使用NPN的优点就是，断电后，电机不会转动。

PNP，8550困惑解析

前方提到，使用8550后，如果8550上位电源持续供电，而单片机断电后，仍然会有很大电流通过。

现在发现其原因了。

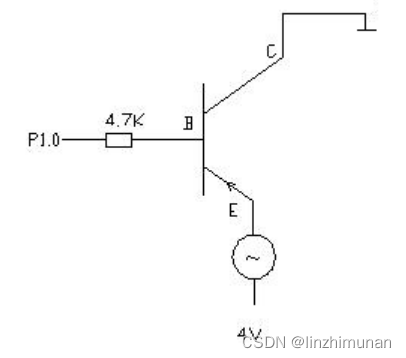

从上图可以看到，只要将P1.0拉低,PNP就会导通,如果单片机断电后,此时P1.0就会被拉低.此时的基极电阻为4.7K+0.45K,仍然处于导通状态,因此这个方式没有方法解决,只有使用单片机的电源才可以.只有使用NPN才可能解决,但使用NPN在开机时,会在开机的瞬间使用NPN导通,因此必须将PNP+NPN串连使用比较妥当,但会占用2个I/O口,十分不划算.这个问题待NPN的问题解决了,那PNP的事就好办了.

8050与8550解惑

前方提到8550的关机无法彻底关闭的问题已经知道了原因，但没有好的办法解决，经过这几天的思虑与试验，现在找到了解决方案。



基极电流控制发射极电流，而基极的电流通过上拉电阻获得，因此只要适当调整上拉电阻阻值及基极电阻阻值就可以了，同时也必须考虑8550的额定功率。

其次准备做实验来验证。

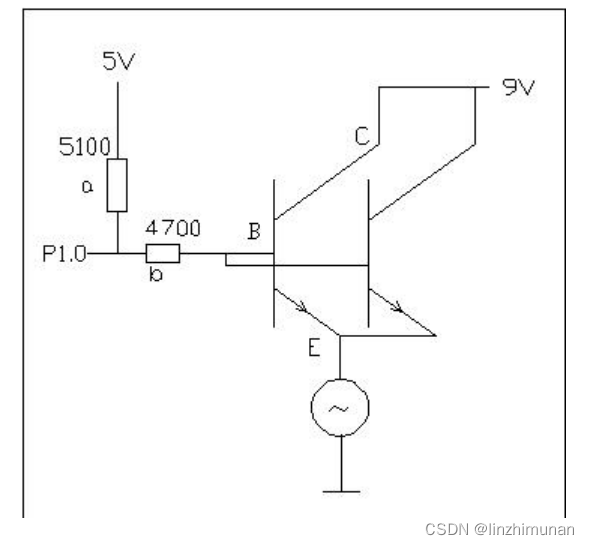

首先发射极需要最小120mA的电流来驱动时机的运行，再通过推算，基极也就只需要几个毫安的电流就可以起到控制的作用，因此必须控制好上拉电阻与基极电阻的和，必须是K级的。而基极的电阻起到拉低基极电压的作用，0则将NPN拉至截止区，1呢则将NPN升到放大区，因此基极电阻必须小于上拉电阻阻值。8050工作电压是9V，其额定功率是625mW,因此电流不够，2个8050并焊一块使用，增加电流流量。

因此初步推算，上拉电阻使用5.1K，基极电阻使用4.7K,手头上只要这2个阻值有件。8050并焊使用

同时手头上有一块10K可调电阻，因此，将5.1K电阻换为可调电阻。

硬件完成后，调试一次性成功。但电流比较小，因此将4.7K电阻并一个1K电阻，电流明显增大很多。而此时可调电阻阻值为5K。

与前面的失败的试验相比，此次除了9V电源外，并联三极管外，没有其它区别，因此在这里总结单片机使用8050的特点：

1、驱动电流小，比8550小很多，

2、驱动电压尽可能高，起码要高于控制电5V，否则无法控制三极管的开断。

3、由于单片机开机后在main程序运行前，就将I/O口置高，而此时就将三极管打开，电机运转，因此必须在三极管的ce回路中设置机械开关来防止开机自转（当然只是转动很短的时间）。

当写到第3点时，我想到了很多设备开机都是先加控制电，然后再拉动力电，关机下相反；原因可能也是如此，不通电的控制系统无法在系统重启的瞬间来控制动力电。希望这点给大家启示。

在此时不加机械开关的情况，就可以防止出现8550关机仍将三极管导通的现象，而加机械开关的目的是为了防止上电乱转。因此8550除了加机械开关控制外，也没有好的软控制方法。

模电感言

综合前面几篇文章可以看到，数电的控制也必须要结合模电来完成，仅仅学会数电是不行的，数电还需要模电来控制，因此，大家在学习数电的同时也必须了解模电，否则会积累很多问题到最后没法解决，而导致烦闷至放弃学习单片机。

如果是电专业出身的伙计呢，回头再翻一下课本，好多时候发现当年天书似的课本到现在好像现在都能用上。而非电专业出身的伙计呢，可以上网查资料，或者买本电子技术之类的工科书来研究一下，这种书籍很多，二手书也不少，很便宜的。
