搅拌轴设计 - (2)轴强度计算

接前文：搅拌轴设计 - (1)导论

---

搅拌轴的设计主要考虑轴的强度计算和刚度计算，同时还需考虑轴的耐振性和挠曲变形校核，以确定轴的最小截面尺寸，保证搅拌轴的安全平稳运转。轴的挠曲变形还会影响到轴封的性能。

搅拌轴的尺寸增大后，价格增加很快；通过详细的计算确定轴的最小截面尺寸，对降低搅拌器的成本有着重要意义。

本文介绍搅拌轴的强度计算方法。

01引言

本节我们对搅拌轴所承受的所有载荷进行分析，以便于力学模型的建立。

1、流体力

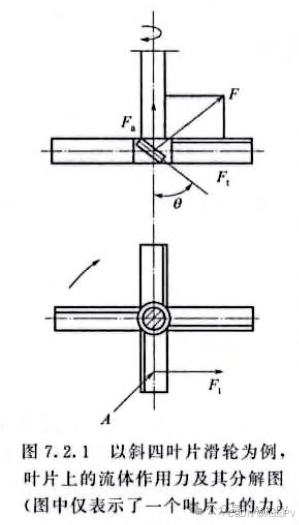

一般情况下，一个具有均布叶片并完全浸没于流体之中的搅拌器，其每个叶片上将受到垂直于叶片表面的流体阻力作用。这个阻力可用流体作用力F表示，如下图所示。

此处，F为假设作用于叶片上沿搅拌器径向某一位置，如图中所示作用于A处，为流体阻力的当量集中力。该力F又可以分解为两个分力，即轴向的分力Fa，切向分力Ft。

如果不考虑搅拌器所处流场的不均一和不稳定因素，以及搅拌器的制造和安装偏差。理想情况下，搅拌轴只是承受流体不变的轴向力和扭力矩的作用。

2、自身重力

轴垂直安装时，桨轴自重在轴内将产生轴向拉（压）应力；轴水平安装时，桨轴自重在轴内将产生轴向弯曲应力；轴倾斜安装时，把桨轴自重分解为轴向力和径向力，各自在轴内产生轴向拉（压）应力和轴向弯曲应力。

由于轴在运转过程中是一直转动的，对于轴内任一点而言，由重力作用产生的轴向弯曲应力是按一定时间规律变化的交变应力。

3、偏心引起的离心力

由轴和桨叶的组合重量偏心（重心偏离搅拌轴心）旋转中产生垂直于轴心线的径向离心力，进而在轴内产生轴向弯曲应力。

4、内压引起的轴向推力

如果是密闭的搅拌压力容器，则还作用有因容器内外压差引起的轴向推力，此轴向推力在轴中也产生轴向拉（压）和轴向弯曲应力。

5、传动装置传递的扭矩

主要是传递流体作用力的切向合力矩，同时还包括克服支撑装置、密封装置等对轴摩擦损耗的附加扭矩。这些附加扭矩增加了轴中的扭转剪应力。

02计算输入

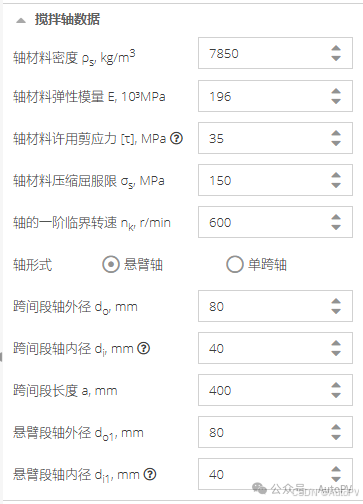

搅拌轴数据 👇

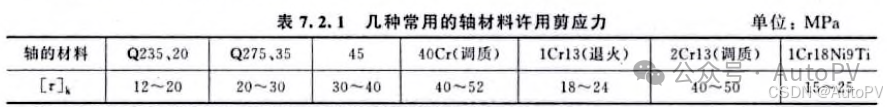

轴材料许用剪应力：

注1：表中 [τ]k 值是考虑了弯曲影响而降低了的许用扭转应力。

注2：转动中弯矩较小的取较大值，弯矩大的取较小值。

注3：轴径大的取较小值，轴径小的取较大值。

注4：操作条件好的取较大值，操作条件差的取较小值。

注5：采用 20 钢、35 钢时，可取较大值。

一阶临界转速：可以先预估，下文会详细介绍一阶临界转速的计算。

轴内径：0为实心轴，非0为空心轴。

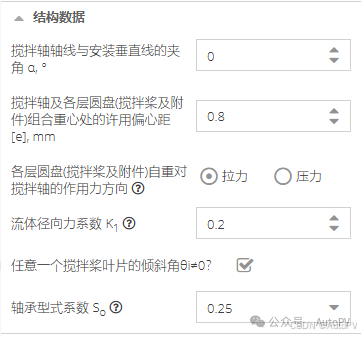

结构数据 👇

作用力方向：搅拌桨在轴承的下方为拉力，上方为压力。

流体径向力系数：HG/T 20569-2013 附录 C.4.2 确定。

轴承型式系数：按 HG/T 20569-2013 表 C.3.7 选用。

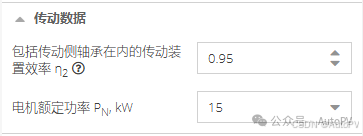

传动数据 👇

传动装置效率：按 HG/T 20569-2013 表 E.0.1 确定。

各层圆盘（搅拌桨及附件）数据 👇

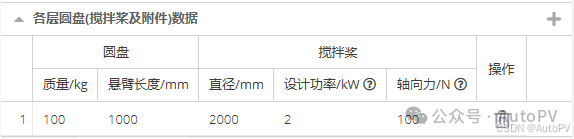

支持任意多个圆盘，双击单元格修改数据。

设计功率：根据搅拌桨功率计算确定。

轴向力：根据搅拌桨强度计算确定，详见搅拌桨强度计算系列文章，对搅拌轴拉力为正，压力为负。

03实时计算结果及计算书

实时计算结果 👇

数据修改后，程序会自动重新计算，无需手动触发，保证结果实时性。

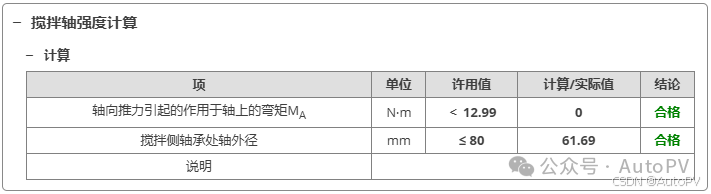

计算结果包含许用弯矩校核及轴承直径校核。

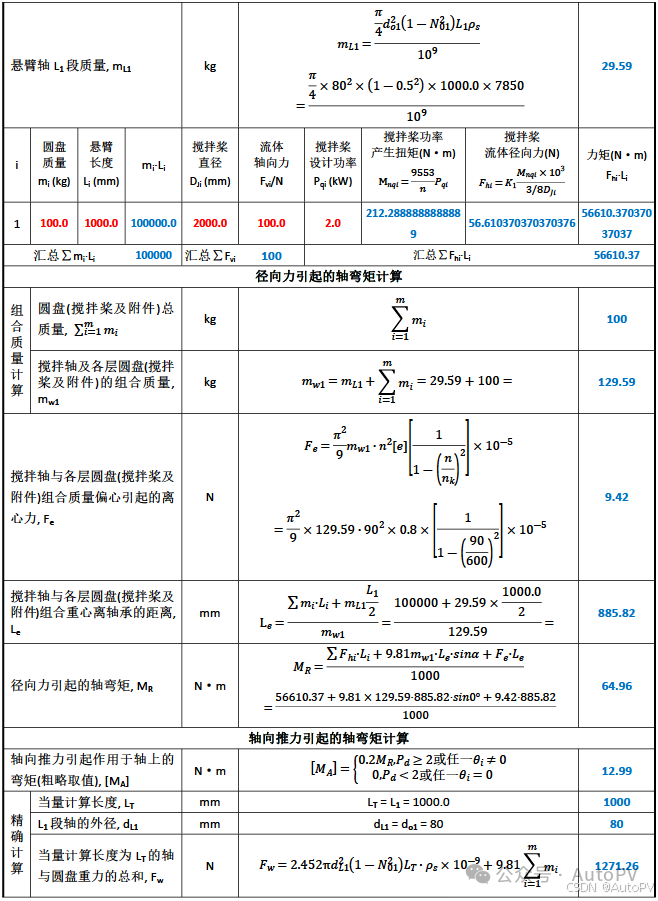

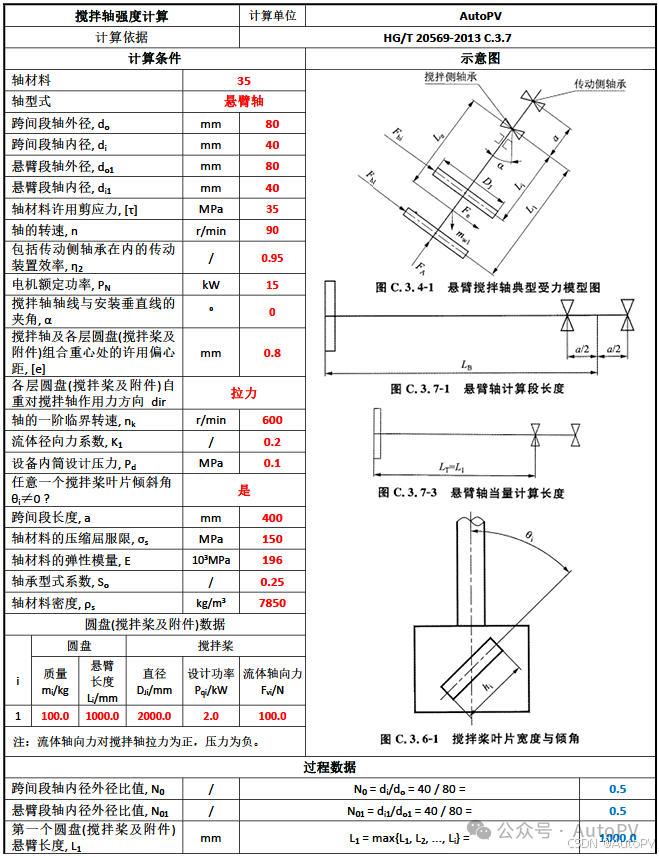

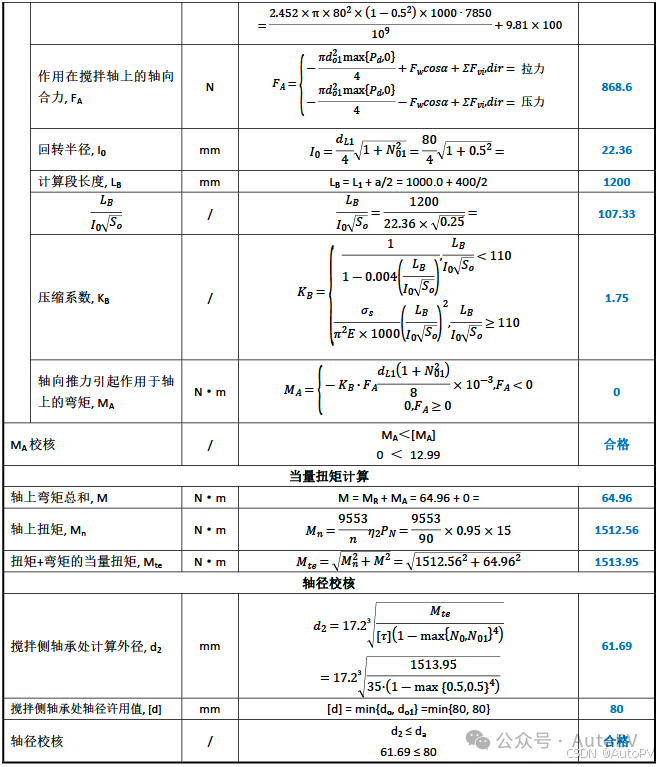

计算书 👇

公网支持下载 PDF 格式计算书，私有部署实例支持下载 Word 格式计算书。

04软件如何使用？

AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构，全部数据存储在服务器，用户无需安装，浏览器就可随时随地使用。

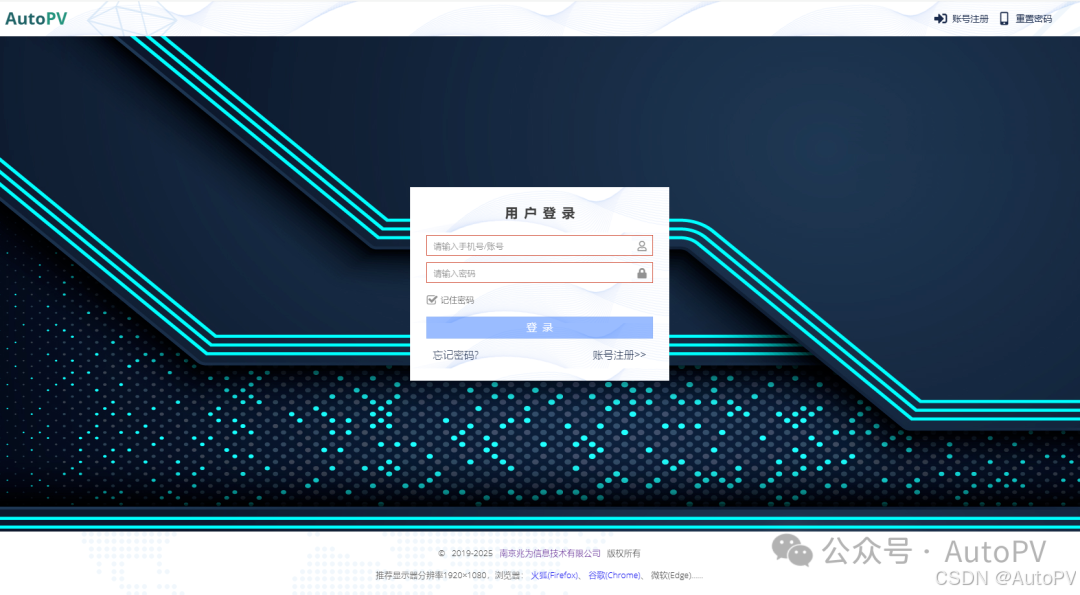

电脑浏览器访问 autopv.cn - 立即体验，没有账号的话用手机号注册。

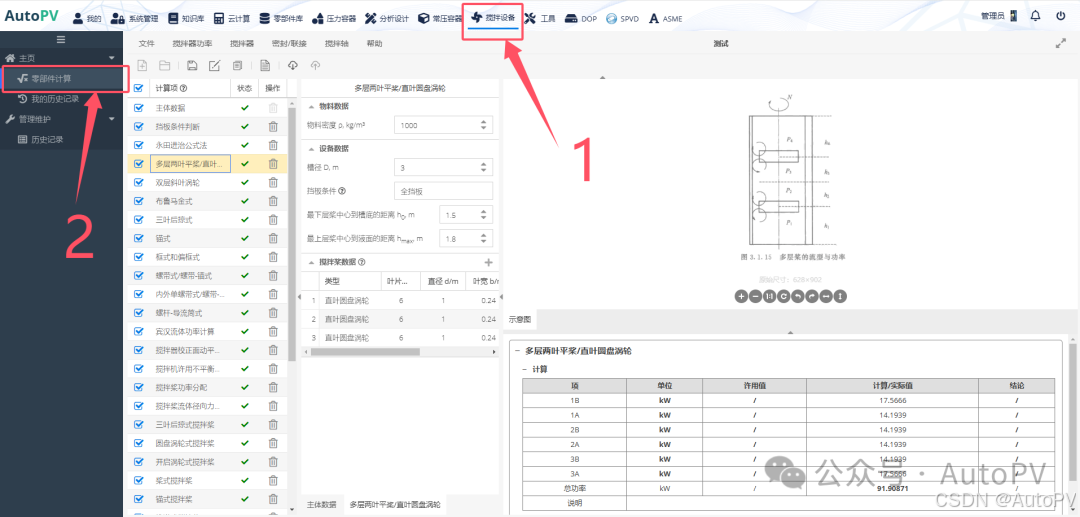

单击顶部 [搅拌设备] 菜单 👇

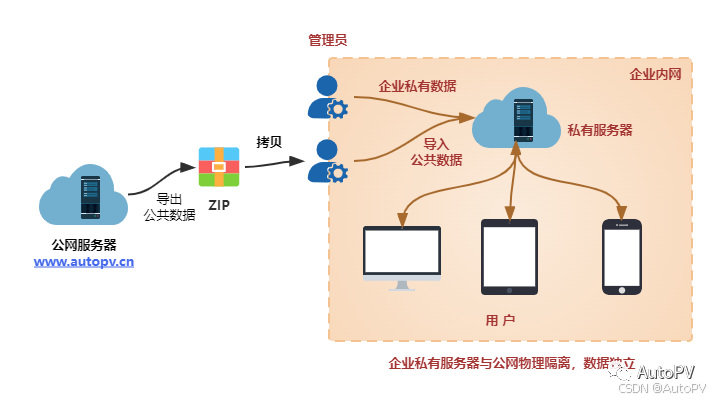

无法访问的用户，可以将 autopv.cn 域名加入网络白名单，或者企业内网私有部署：
