LM324的运放芯片的放大电路（四运放）运算-简单理解

LM324 是四运放集成电路,S0P-14封装,内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。(首先得知道,lm324是读取数据的)

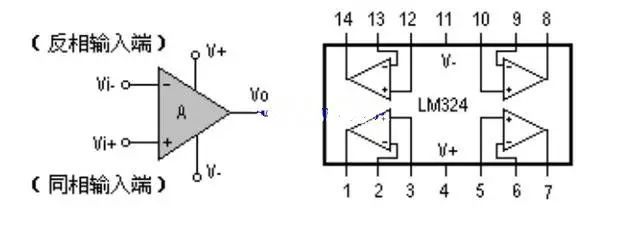

每一组运算放大器可用图 1 所示的符号来表示;

它有 5 个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同

顺带补充一下续短与虚断，集成运发都是基于虚短和虚断的(理想物理模型)，由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80dB以上，而运放的输出是有限的，一般在10V-14V以上，因此运放的差模输出电压不足1mV，两输入端近似等电位，相当于‘短路’，开环放大倍数越大，两输入端的电位越接近相等

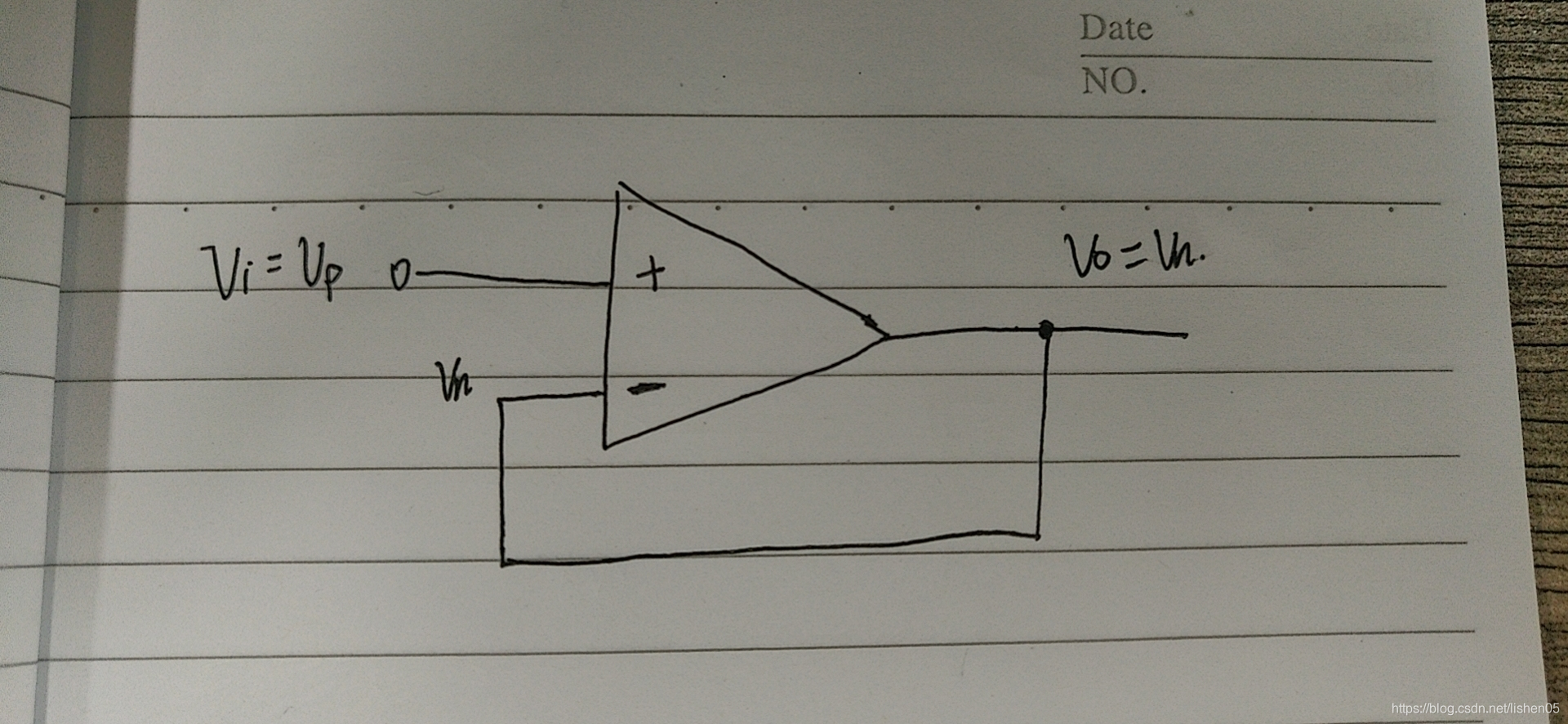

虚短： 就像两个输入端短接在一起，两输入的的电位相等(同相电压=反相电压),而实际却没有的短接的。虚短的必要条件是运放引入深度负反馈，集成运放的线性应用时候，可近似的认为uN-uP=0,uN=uP时，即反相与同相输入端相当于短路，故称虚假短路，简称'虚短'

虚断: 虚端指在理想情况下，流入集成运算放大器输入端电流为零，这是由于理想运算放大器的输入电阻是无限大，就好像运放两个输入端之间开路，但，事实上并没有开路，称为'虚断'，当两个输入端的输入电流为零，即iN=iP=0时候，可任务反相与同相输入端之间相当于断路，称为虚假断路。

由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上，因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流，故通常可以把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

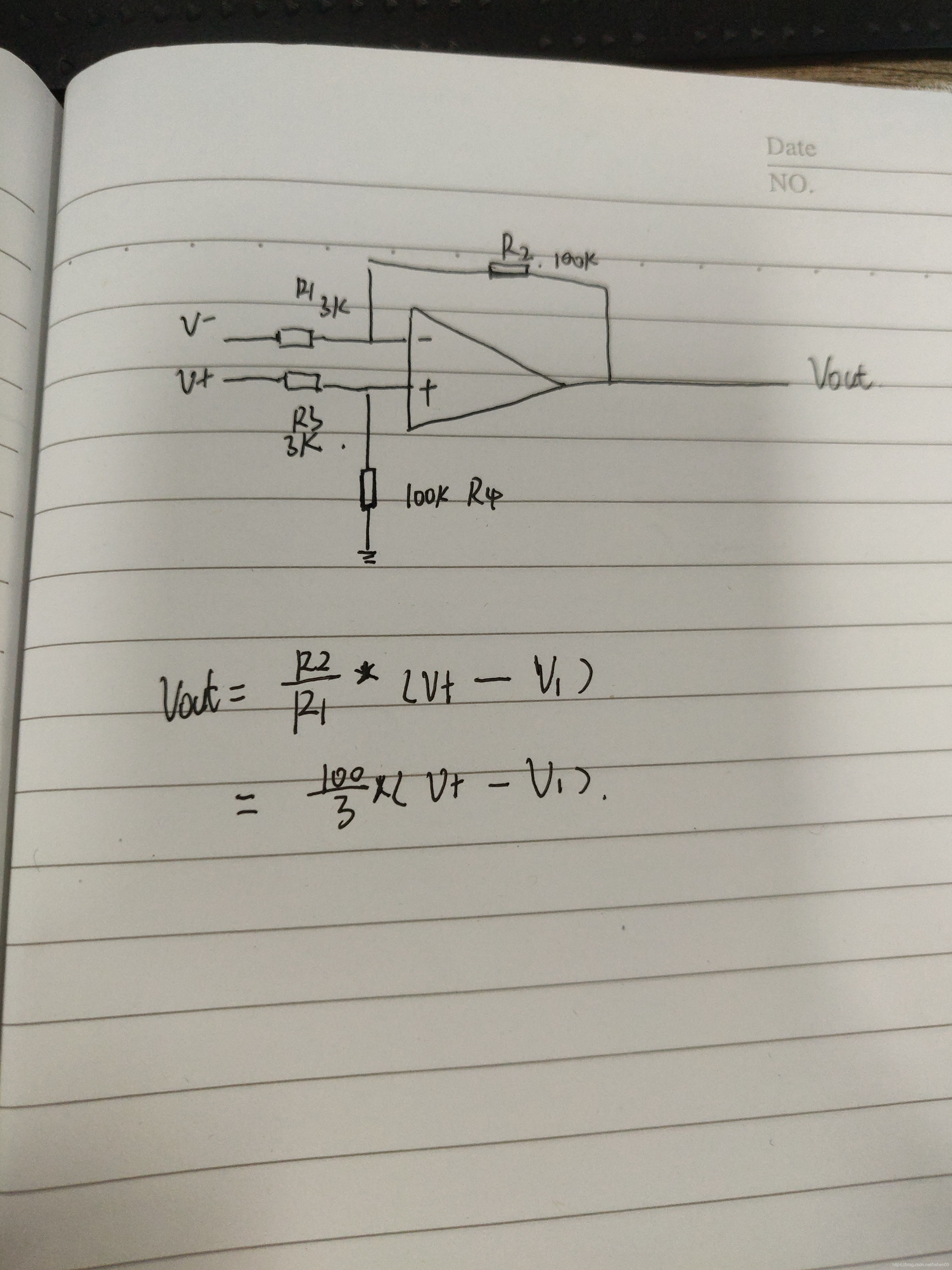

 上图直接带公式，即拿即用

公式:Vout=R2/R1*(V+—V-)=100/3*(V+—V-)

文字说明：电路只有两个输入，并且R1=R3，R2=R4（说明了该运放运算电路参数对称 ），证明了这是一个差分比例运算电路（33.3倍数），微调成一些电阻的参数可以改变放大/缩小的倍数.

一个放大器的输入信号源和这个放大器的输出电压，都可以用图中虚线框起的部分来等效，即一个电压源和一个内阻的串联；而图中的电阻R可以是这个放大器的输入电阻或放大器所要接的等效负载。

放大： 若输入信号源的电压和内阻是不变的，则放大器的输入电阻越大（即高输入阻抗），从信号源取得的电流就越小，而在信号源内阻上的压降也就越小，信号电压就能以尽可能小的损失加到放大器的输入端。当输入电阻很小时，情况正好相反。当然，通常用的是放大情况。

 缩小：相同的分析思路，若放大器的输出电阻越小，信号源电压（放大器的输出电压）在内阻上的损失也越小，负载就会获得尽可能高的输出电压，常称之为“负载能力强”。这里不包括负载需要获得最大功率的情况。

因此在需要电压放大的场合，需要输入电阻高而输出电阻低的放大器。

理想的电压放大器 输入电阻无穷大 输出电阻0

即使是实际中用的也有好几百兆欧，具体计算就要看运放里面的Ri了
