FreeCad学习笔记(1) 怎样在FreeCad中导入其他软件的二维图纸并制作三维图

**

前言：

**
3D绘图哪家强？ 介绍一个小个子的大力水手: FreeCAD下载
１.免费、开源，不用破解，不收律师函，不被卡脖子;
２. 短小精悍(几百Mb)，吃得省(4G内存)，速度快;
3. 跨平台，windows, Linux, Mac 无缝丝滑切换;
4. 支持 电子表格参数化产品，一个系列产品一个图配个表格就够了; 　
5. 大量免费三方插件，香不香?
6. 最牛之处支持python编程，无限扩展功能…

０、需求

AutoCAD等老软件有大量的图纸遗产，导入到FreeCAD中来，旧物利用岂不美哉！网上问AI，回答一堆无用的方法。还是人肉好用，经本人摸索，整理方法如下：

一、导入dxf文件

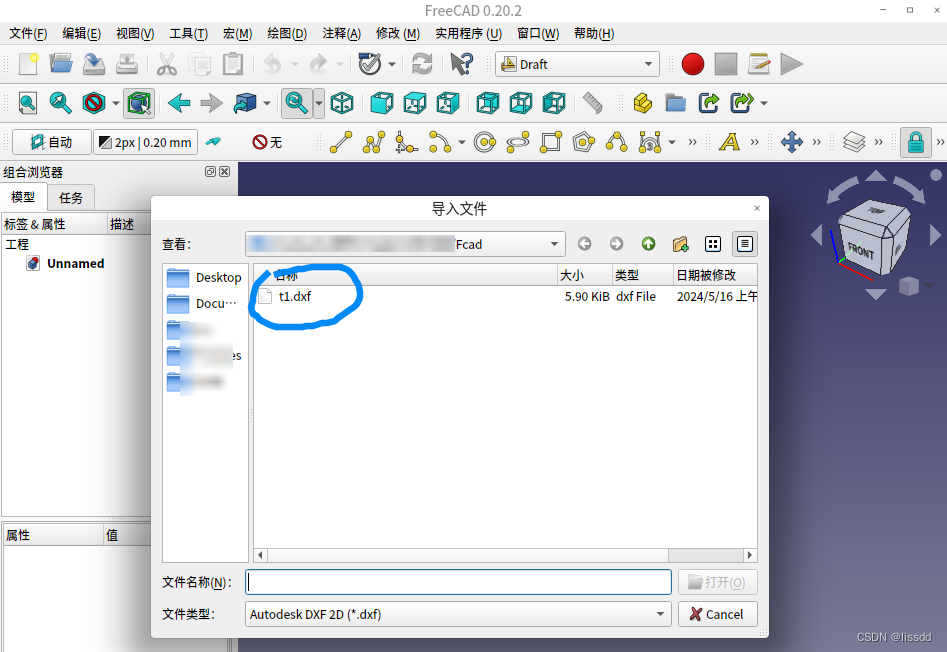

经测试导入dxf格式兼容性很好, dwg会有些问题。打开菜单"文件"->"导入"如下图，选择你心宜的文件。
导入dxf

二、转化为草图

和soldwork、ug等3D软件类似有草图概念，就是有约束的2D图

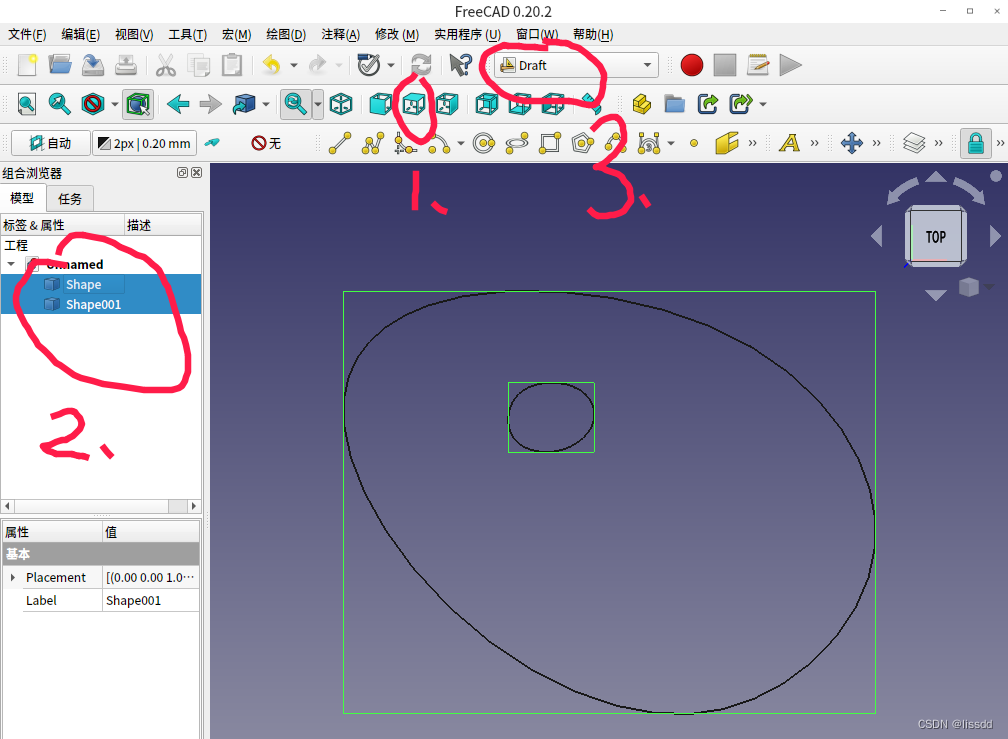

１. 点击"俯视图"模式, 否则是默认的等轴侧模式, draft图纸是斜的
２. 选择目标元素
3. 选择“Draft”工作台
选目标

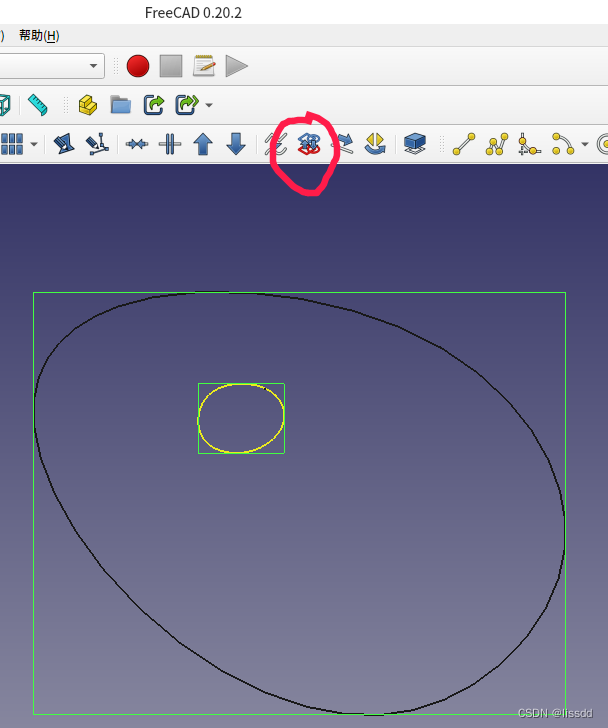

　4. 点击“Draft to sketch”按钮如下图
在这里插入图片描述
5. 出现新的草图"Sketch"后，删除旧元素如下图

在这里插入图片描述

二、用草图画三维图

这也其他3D软件类似

  1. 选择草图"Sketch"并转到"Part Design"工作台
  2. 选择“凸台”按钮

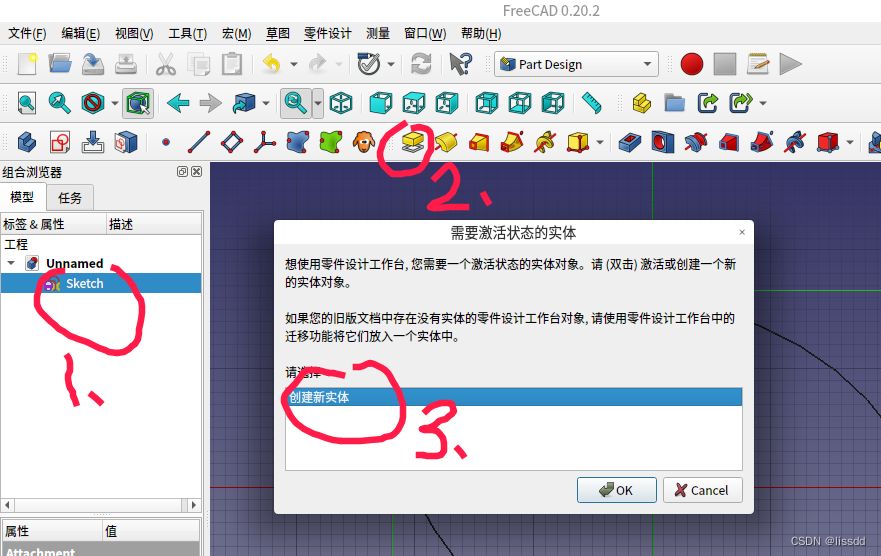

  3. 对话框中“创建新实体”并OK

在这里插入图片描述

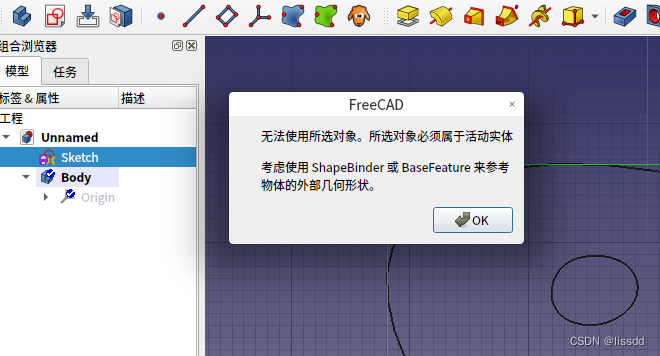

4. 提示出错不要慌
在这里插入图片描述
５. 鼠标把"Sketch"拖入刚才新建立的"Body"下

在这里插入图片描述

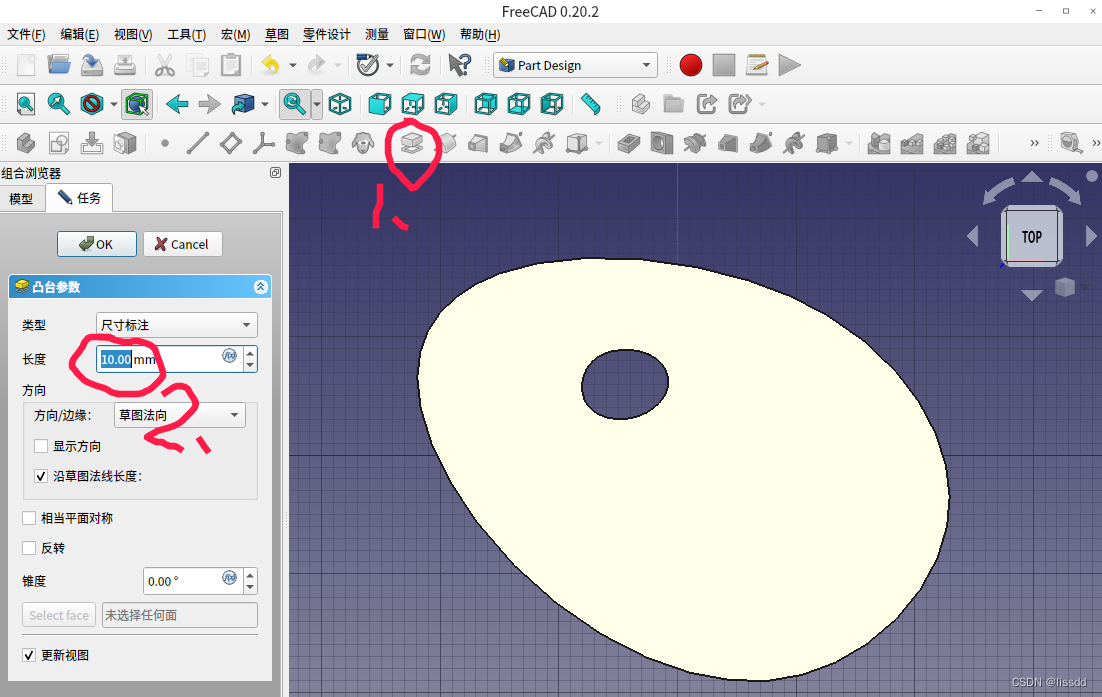

　6. 再次“凸台”，调整凸的高度
在这里插入图片描述

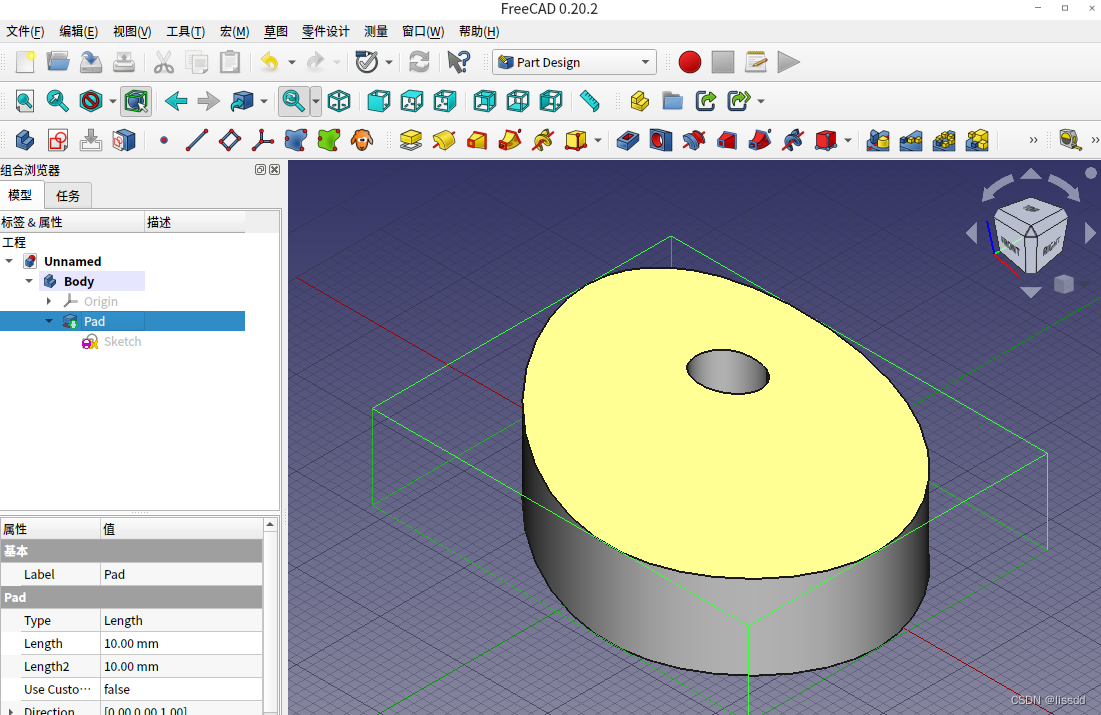

7. 成功后选择“等轴侧”模式，怎么样？2D变3D，乌鸡变凤凰啦，哈哈哈
在这里插入图片描述
