杂记：逆向一块FPGA核心板

  最近太热了，实在无心看书。阵列书丢一边看不进去，还买了几本统计信号的甚至都没开始看（笑），躺在床上玩玩手机摆烂，看到某黄色APP上有老板卖拆机的板子，价格美丽，美中不足的是没有资料。大致跟老板确认了一下板子成色、来源就拍下来了，昨天正好到手里，今天寻思看看有没有可以折腾的可能。由于缺少相关资料，别说原理图了，连个管脚约束都没有，老老实实跑个逆向吧。

  其实买的时候很担心这个芯片是带锁的，但是我几乎没用听过有谁给Cyclone iv的芯片写fuse，这里小赌一把，焊了个牛角座浅试一把发现可以正常使用，赌博成功。由于我没有大功率的低压电源，这里从另一个FPGA板子上取电，测试发现FPGA功耗非常高，猜测应该把Transceiver全部用起来了，估计资源也起来了大半。

---

板载资源介绍

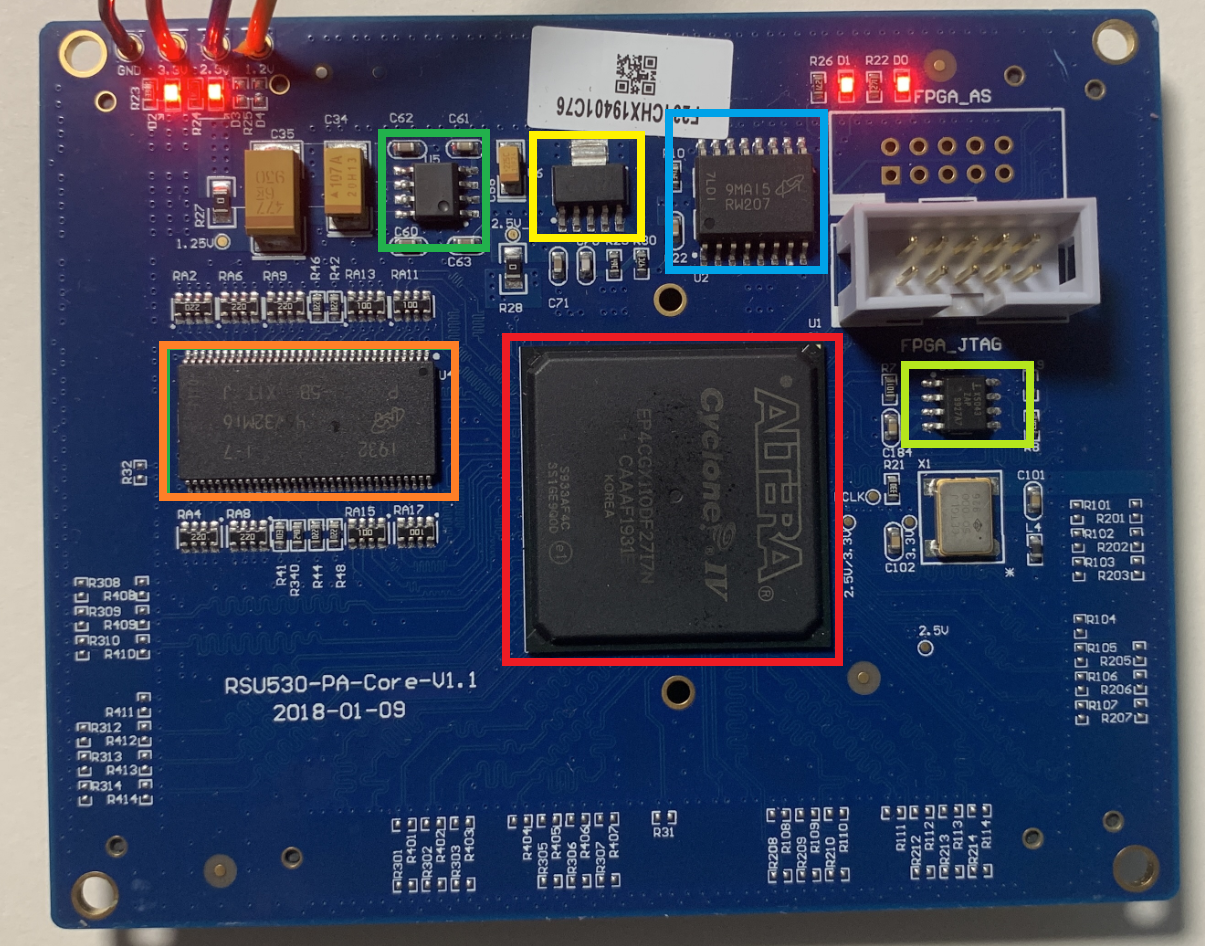

  板子正面的主要器件已经框出来了。

  红色框的是FPGA芯片，intel家里的，型号是EP4CGX110DF27I7。这个芯片资源可以，有109k个LE，5Mbit的memory bits，带8个锁相环。这个芯片带了8对收发器可以完成一些高速设计，不过我暂时应该用不到。其实这几年A家的芯片用的比较多，资料相当完善，但是I家的似乎没有那么丰富。

  橙色框的是美光的DDR SDRAM，这是一个第二代SDRAM，2.5V电源供电。而绿色框的芯片是LP2998，一个比较常见的VTT芯片，这个VTT芯片也可以为DDR3提供VTT电源。

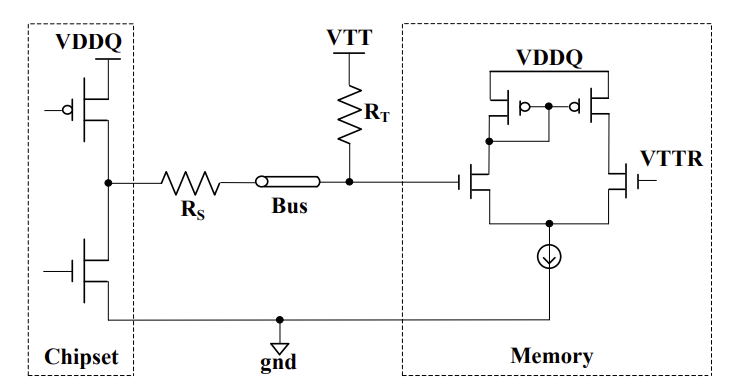

  一般来说VTT芯片需要比较快速的瞬态响应以满足数据传输中电荷的Charge/Discharge，关于DDR的端接技术和相关设计可能以后会写点博文吧。目前我用的比较多的型号是TPS51200，这个VTT芯片在很多设计中都能看到。

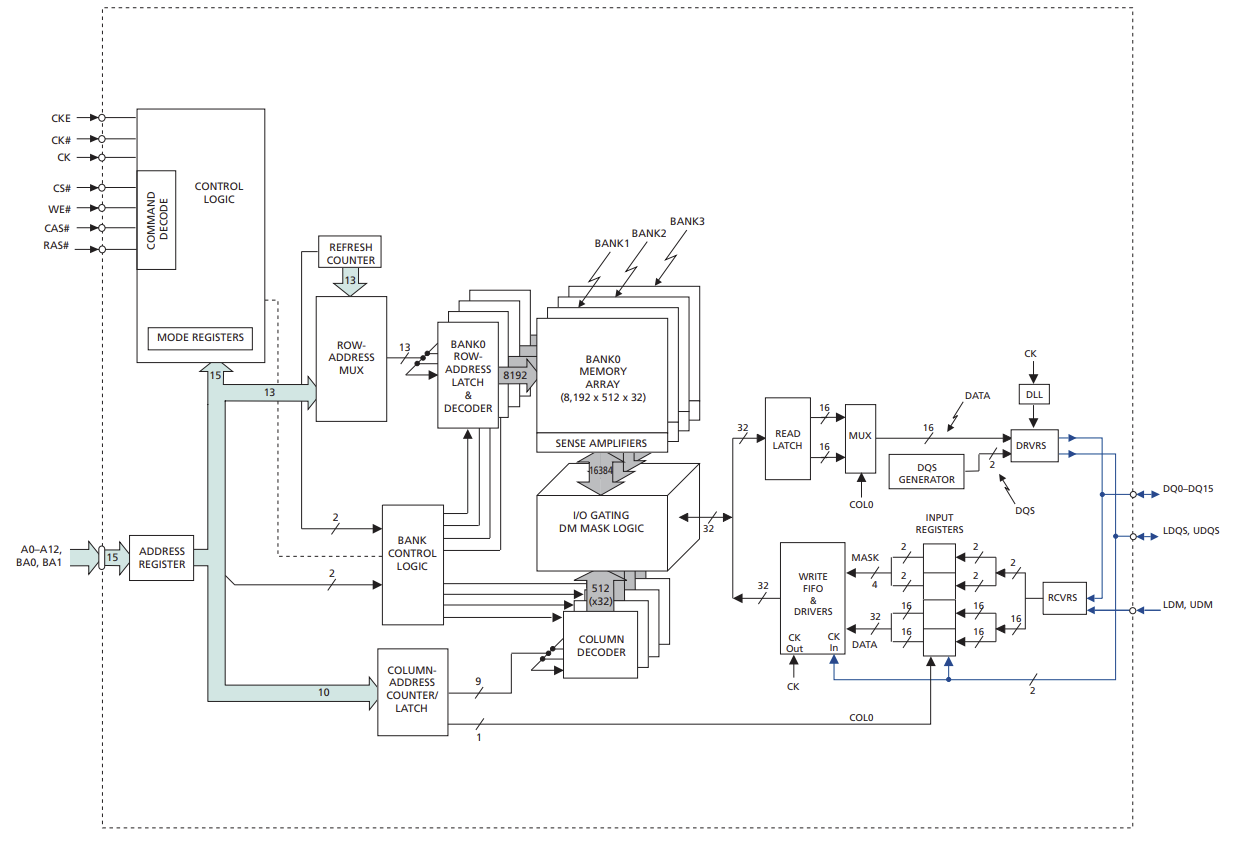

  这张图是板上的46V32M16的内部框图，这是一个512Mbit的芯片，有4个bank，每个bank是8192x512的，对应行地址线是13条，列地址线10条（COL0是实现双边沿的），这个非常关键，后面使用DDR控制器的时候需要设置。这个板子上一共只有1个DDR非常遗憾，如果多点就好了。这个板子做做简单的图像处理，跑跑RISCV还是不成问题的。话说micron的手册写的真非常好，图也好看…在Cyclone iv FPGA中，只有位于TOP和BOTTOM BANK的DQ可以跑到150兆，用右侧的BANK只能跑到133兆，好在这个板子的DDR挂在BOTTOM。

  黄色框是一个LDO，这个LDO为FPGA内部模拟部分（PLL）供电，他的PSRR比较高可以提供比较干净的供电。蓝色框是一个128Bit的NOR FLASH，等效于EPCQ128，用于固化设计。草绿色的芯片是一个看门狗加上一个EEPROM，这个芯片可以提供上电复位和电源监控功能。

---

逆向

  观察板子发现，这个板子一共有4个连接器，每个连接器都是50x2P的，也就是拉了400个脚出来，全部测一遍工作量实在有些大。不过观察板子设计不难发现，设计者引出的全部都是差分对，如果我们一次能测得4个差分对，那么每跑一次就能得到8个pin。这里我采用的方法是让每个差分对的n输出一个特定频率的信号，利用频率分辨测得的4个管脚，这里手头刚还有一个之前做的选频表，这个东西本质是利用LTC1043制作的锁相放大器，刚好派上用场了。

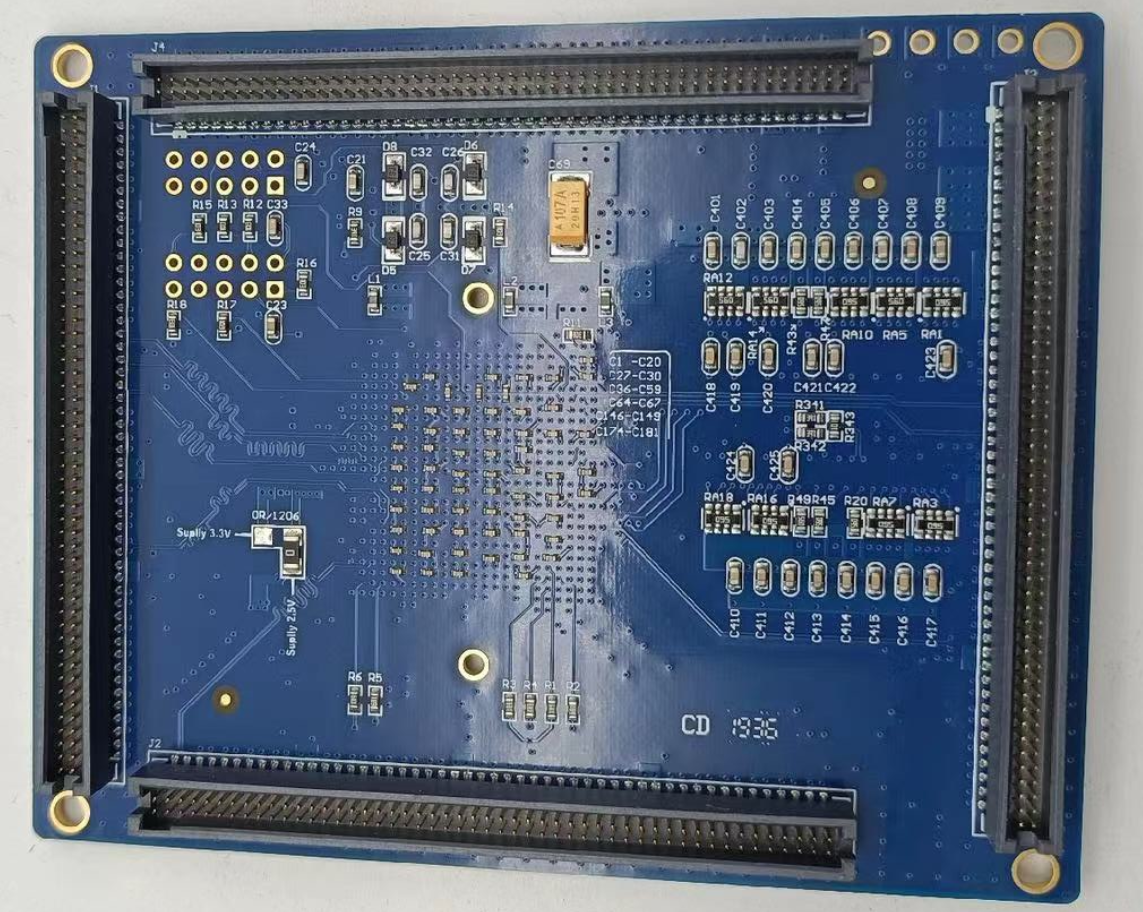

  不得不说这个板子设计的还是比较到位的，一共8层，应该用的是S-G-S-V-G-V-S-G-S层叠，没用用特殊工艺（盲孔，盘中孔之类的）。FPGA的去耦相当到位用的0402，小体积的电容有更小的ESL，谐振点更高，能提供更好的去耦效果。这里去耦电容的大小一般设置有2种方法，第一种是经验法，为20~50倍的Cpd，这Cpd是器件的等效电容（含负载），第二种是PDN目标阻抗匹配法，需要使用电源完整性仿真工具做优化。bulk电容考虑到几乎要将全部管脚都扇出，所以放置距离较远。右侧是DDR，VTT的bulk太豪华了，有点过度设计，去耦同样也比较到位，

  这里有一个问题是如何确定时钟脚，观察晶振的位置在芯片上侧，凑巧的是在TOP SIDE只有唯一的两个时钟脚，于是成功迈出第一步。这里GXB_RX是瞎猜的，因为没用手段去测试它，只能大致确定差分对的位置，不过我应该用不到。经过3H的奋战，到凌晨基本已经走完了大半。

---

测试

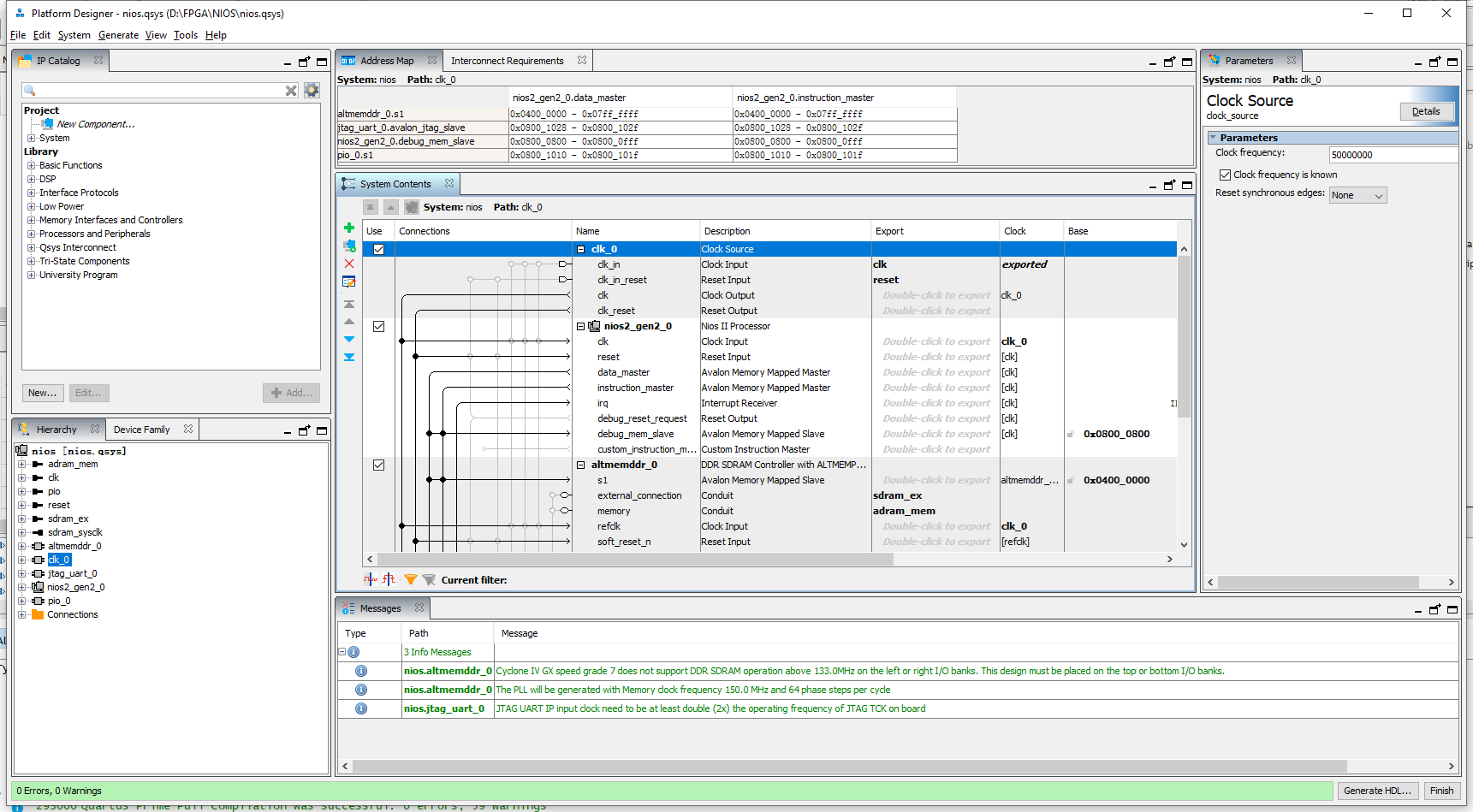

  为了验证DDR的正确性，这里跑一个喜闻乐见的NIOS。

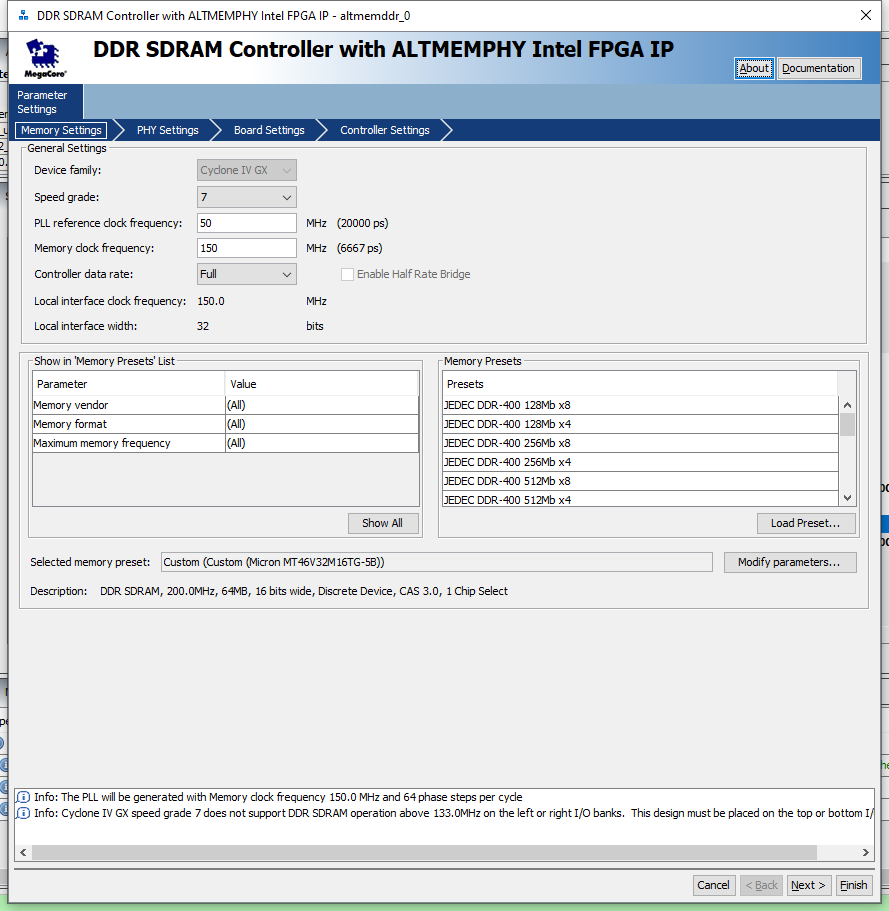

  这里最关键的是DDR Controller的配置。

  时钟给了150兆。

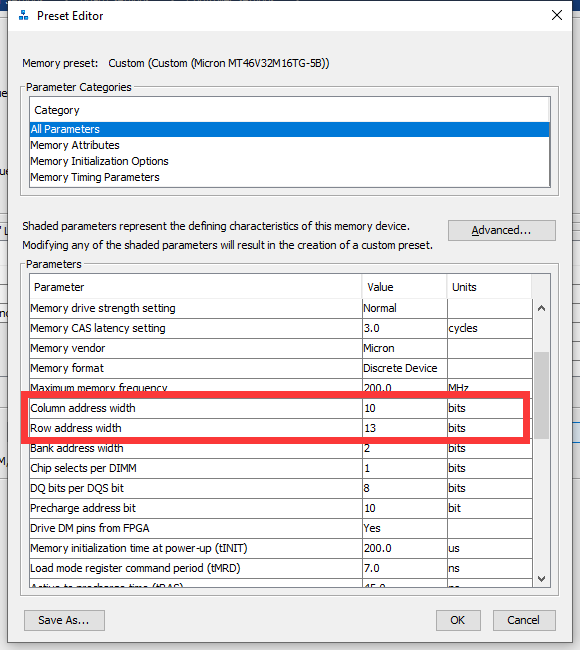

  这里没有46V32M16的模板，倒是有个16M16的，依葫芦画瓢改改列地址。

module NIOS_DDR1(
	input 				clk					,
	output		[1:0]	pio					,
	inout sdram_ck, sdram_ck_n,
	output sdram_cs, sdram_cke, sdram_ras, sdram_cas, sdram_we,
	output [12:0] sdram_addr,
	inout [15:0] sdram_dq,
	inout [1:0] sdram_dqs,
	output [1:0] sdram_dm,
	output [1:0] sdram_ba
);


	wire nrst;
	nios u0 (
	.reset_reset_n              (		nrst					),
	.clk_clk                    (		clk						),
	.pio_export                 (		pio						),
	.sdram_sysclk_clk           (								),
	.sdram_ex_local_refresh_ack (								),
	.sdram_ex_local_init_done   (								),
	.sdram_ex_reset_phy_clk_n   (								),
	.adram_mem_mem_clk          (		sdram_ck				),
	.adram_mem_mem_clk_n        (		sdram_ck_n				),
	.adram_mem_mem_cs_n         (		sdram_cs				),
	.adram_mem_mem_cke          (		sdram_cke				),
	.adram_mem_mem_addr         (		sdram_addr				),
	.adram_mem_mem_ba           (		sdram_ba				),
	.adram_mem_mem_ras_n        (		sdram_ras				),
	.adram_mem_mem_cas_n        (		sdram_cas				),
	.adram_mem_mem_we_n         (		sdram_we				),
	.adram_mem_mem_dq           (		sdram_dq				),
	.adram_mem_mem_dqs          (		sdram_dqs				),
	.adram_mem_mem_dm           (		sdram_dm				)
	);


	assign nrst = (cnt == 4'b1110) ? 1'b0 : 1'b1;
	reg [3:0] cnt = 4'd0;
	always @(posedge clk) begin
		if(cnt != 4'b1111)
			cnt <= cnt + 1'b1;
		else
			cnt <= cnt + 1'b0;
	end

endmodule

  简单例化一下，然后写了一个小灯程序。

#include <io.h>
#include <unistd.h>
#include <system.h>
int main()
{
	IOWR(PIO_0_BASE,1,0x0003);
	while(1)
	{
		IOWR(PIO_0_BASE,0, 0x0003);
		usleep(500000);
		IOWR(PIO_0_BASE,0,0x0000);
		usleep(500000);
	}
	return 0;
}

  行云流水，一把跑通，香槟庆祝。目前没用想到特别有价值的应用，可能以后会画一个底板，或者给有缘人吧。

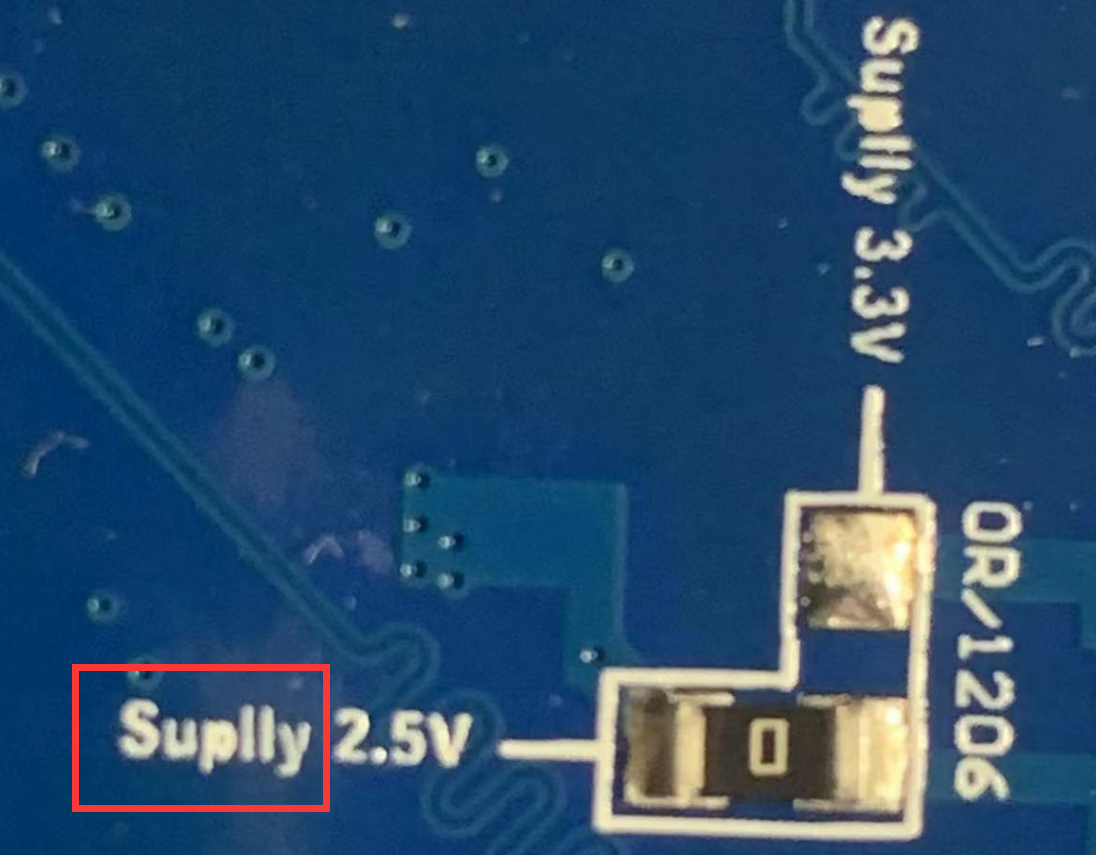

  板子后面有个彩蛋，一看英语课就在睡觉！Supply？Suplly！
