手把手的iVerilog仿真教程：基于开源工具iVerilog Assistant

iVerilog 和 iVerilog Assistant

👉Icarus Verilog主页

👉iVerilog Assistant的Gitee仓库

由于iverilog是一个非常轻量但是完整的仿真工具，相较于Modelsim这些专业的软件，其使用也是非常简单的。个人使用iverilog工具做科研、开发完全不用担心版权问题。但是iVerilog需要用户自己编写命令行或者是脚本，对于初学者还是不太友好。因此博主做了一个小助手iVerilog Assistant，用于辅助各位朋友使用iVerilog进行仿真。

目前小助手是2022a版本。

🚀使用

安装

用2022a开始，小助手发布的都会用一个7z自解压文件。各位使用的朋友需要注意🎉🎉🎉🎉，重要的话说三遍：

小助手的安装路径和工程路径内不应包含中文和空格！

小助手的安装路径和工程路径内不应包含中文和空格！

小助手的安装路径和工程路径内不应包含中文和空格！

如果在使用过程中出现点没有办法编译或者是仿真的情况，请检查安装路径是否有问题😡😡😡。这里推荐大家解压路径选择C盘根目录，解压完成后将assistant.exe添加一个快捷方式到桌面或者是开始菜单都可以~😀

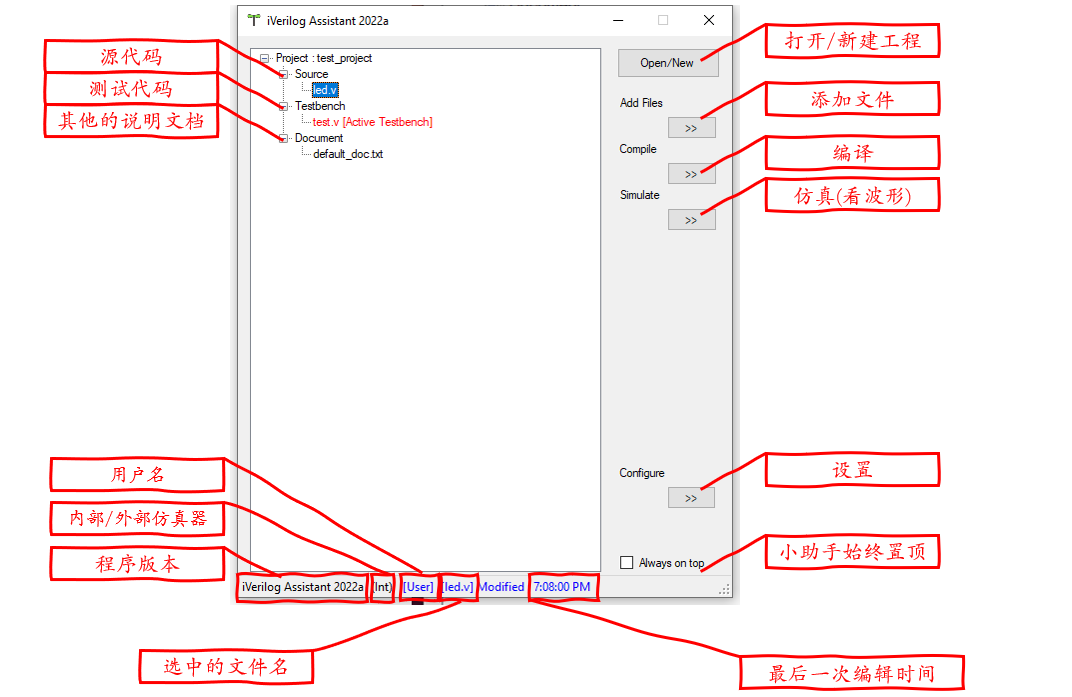

小助手能正常运行，那么打开的主界面如下图所示。如果不一样那就凉了啊😔

😍😍😍😍在小助手中，双击文件树可以打开相应的文件，双击project可以打开工程路径，双击source、testbech、document同样可以打开相应路径。

配置

要让小助手能够正常工作，首先需要进行必要的配置。

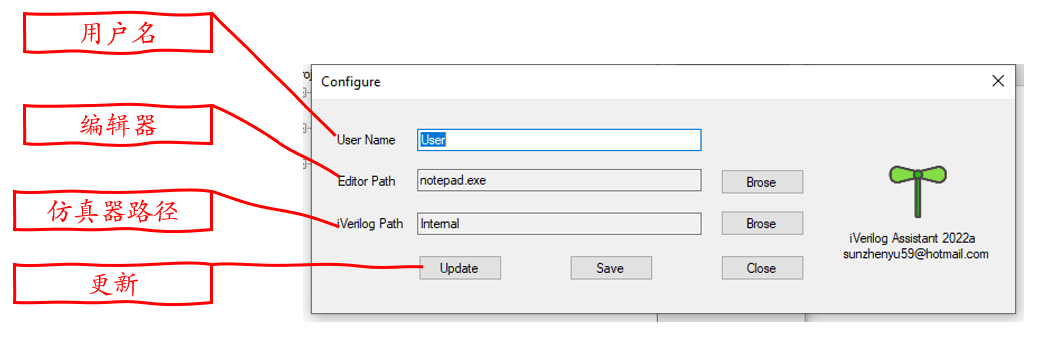

首先设置用户名可以让生成的文件包含尊贵大名。小助手默认的编辑器是notepad，就是系统自带的记事本（因为总得有一个东西要打开代码）。小助手不集成编辑器的原因是每一个人都有自己写代码的习惯，相应的编辑器也有足够丰富的插件支撑快速编码。无论使用任何编辑器，都需要在此处配置路径。小助手内集成一套预编译的iverilog、GTKWave程序，默认参数Internal将使用内部所带的编译器和波形查看器，否则请指定外部编译器（例如自己编译的最新iverilog程序），并且指定的外部仿真器必须包含iverilog、vvp和GTKWave。

创建工程

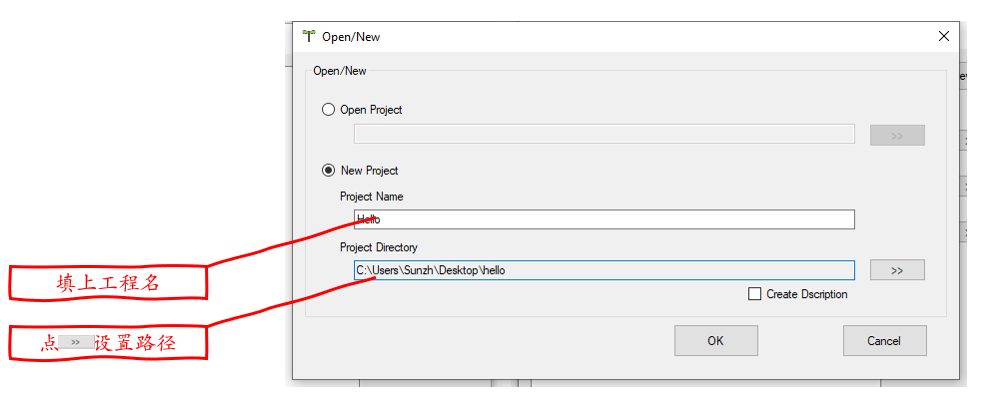

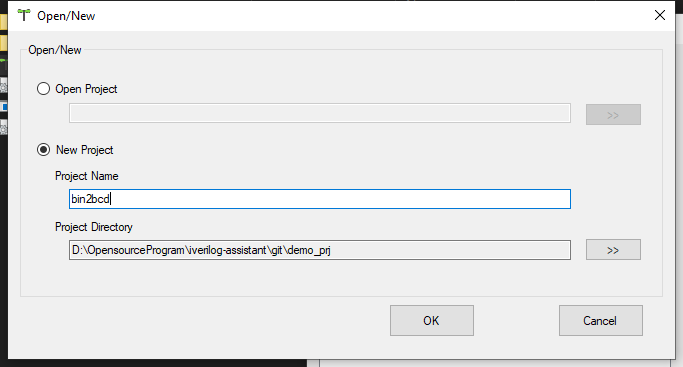

点击Open/New按钮，选择New Project选项，填上工程名和路径，然后OK就可以了。

添加源代码和测试代码

点击New Files按钮，弹出添加文件对话框。

在该对话框内可以添加三种文件：verilog源代码、verilog测试脚本、说明文档（支持text、markdown、latex）。该对话框包含一个端口编辑器，可以在新建文件的时候就加上一些端口之类的，同时可以指定文件模板。右侧是一个代码预览，可以看看自动生成了什么东西。

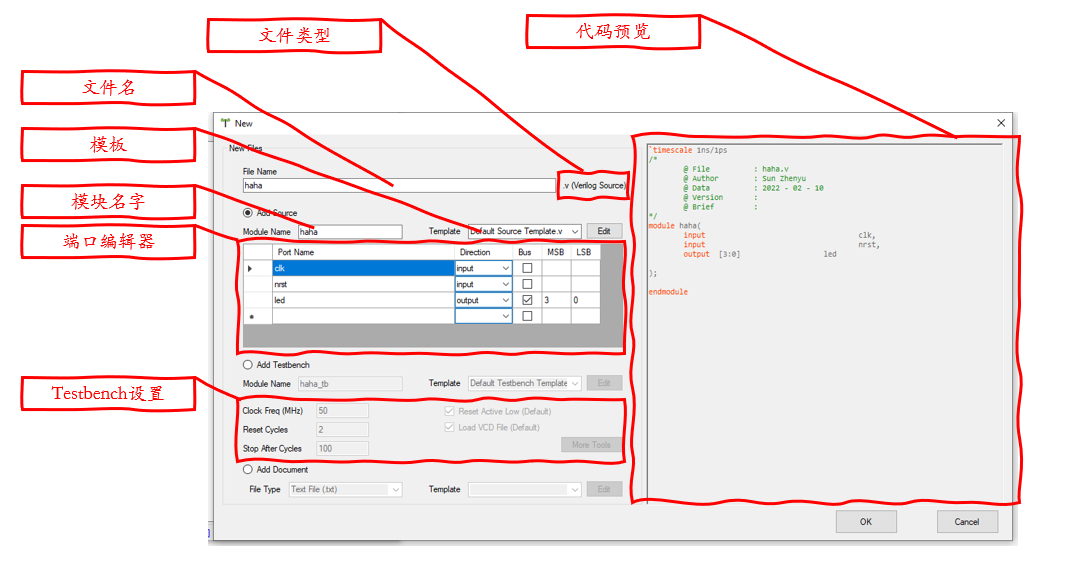

此处添加一个名字为“haha.v"的源码文件。

这里有几个设置的参数，对照右边生成的代码就明白了。

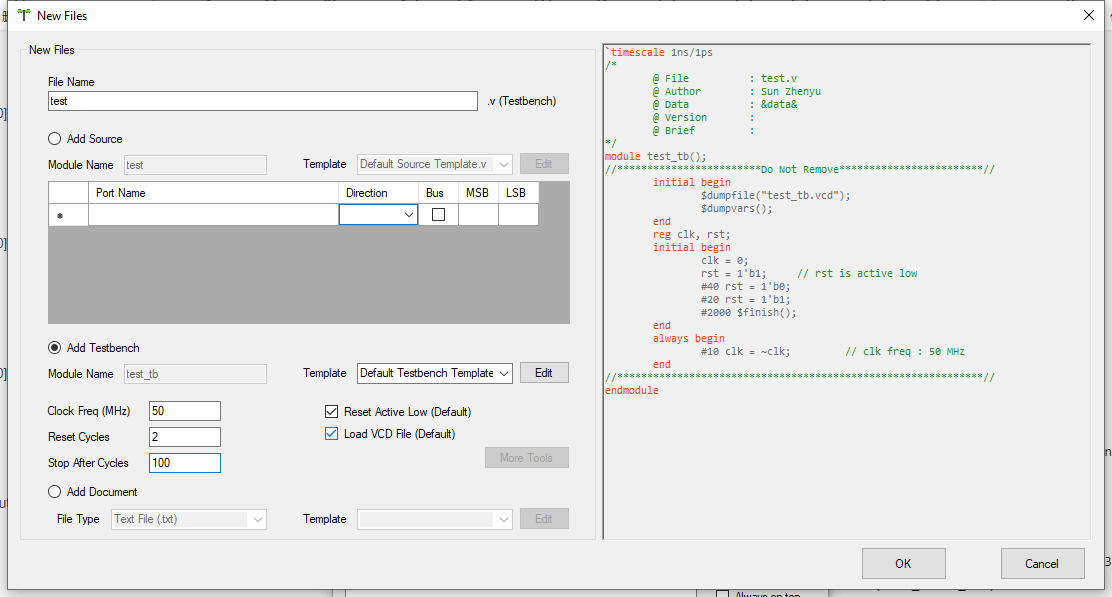

此处添加一个叫”test.v"的测试文件**。注意测试文件的模块名程序不允许修改，默认是文件名加"_tb"。另外请不要更改vcd文件的名字，否则会找不到vcd文件弹不出波形！**（高手随意😀）

仿真

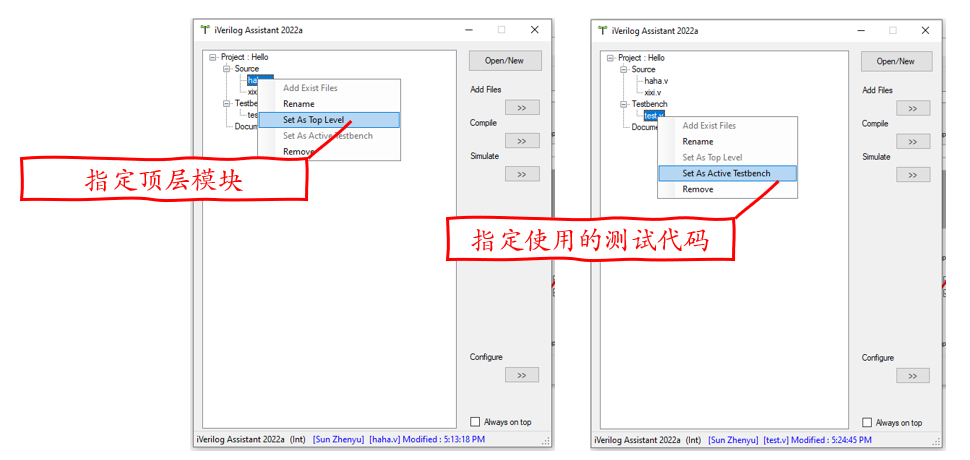

仿真之前请先指定【顶层模块】，和【测试代码】

😡😡😡注意，一个工程里面至少需要有一个源代码和一个测试代码！！

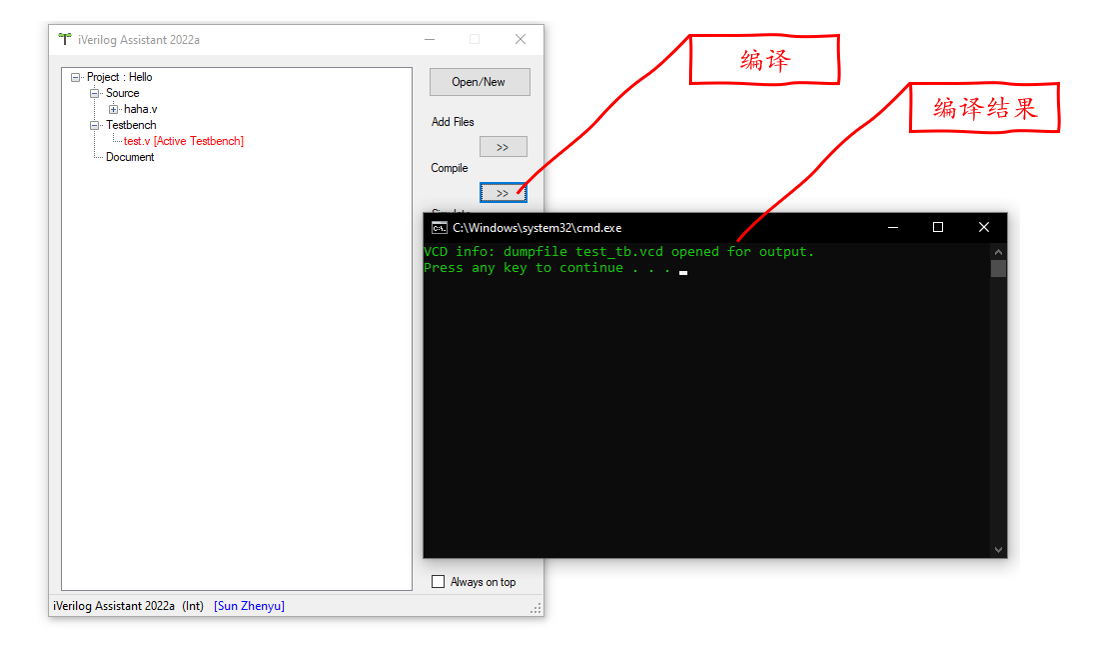

点击编译按钮，不出意外可以看到弹出绿字大黑窗（控制台），如果有报错信息，那么需要一条一条耐心修正，不断重新编译。如果编译成功会产生vcd文件，同时也会打印testbench中所有通过$display，$write的内容。

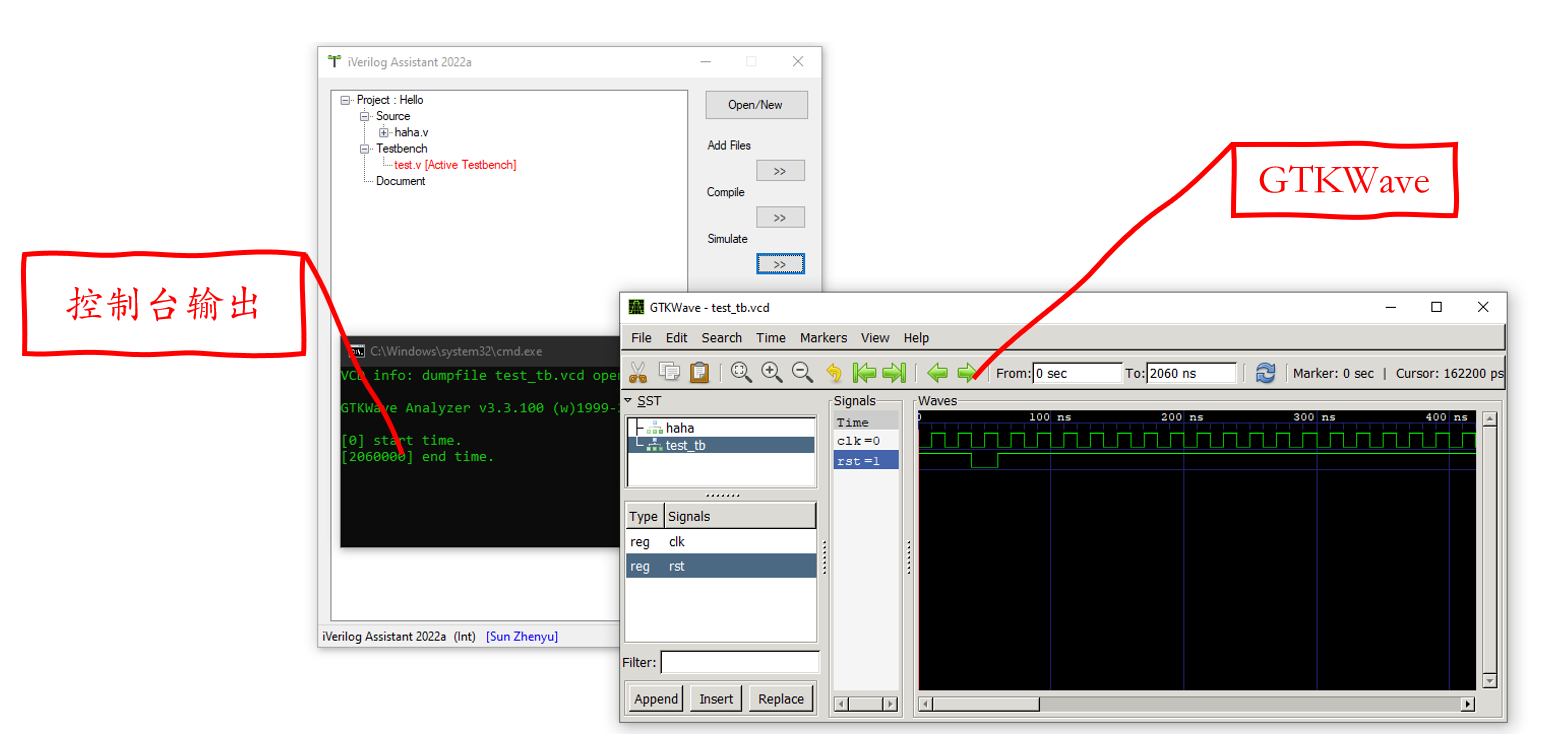

点击仿真按钮，如果选择产生vcd文件，可以看到弹出GTKWave，在GTKWave中可以观察相应信号的波形。

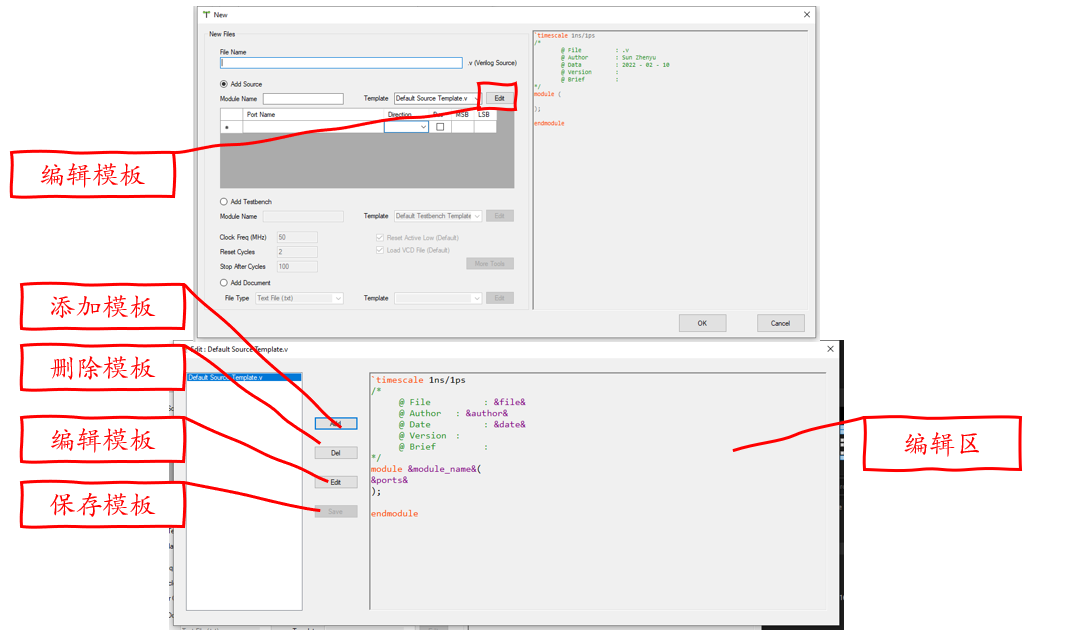

自定义模板

使用的朋友可以自定义模板，包括指定一些注释信息，时间、日期、文件名、作者等。小助手提供的模板编辑器目前支持以下几种MASK，在完成文件添加的时候，MASK会被替换为具有实际意义的文字。

MASK	说明	示例
&file&	将被替换为此文件名	led.v
&author&	将被替换为作者名（作者名可以设置）	Sun Zhenyu
&date&	将被替换为年月日	2022 - 02 - 05
&port&	将被替换为端口编辑器生成的端口	/
&module_name&	将被替换为模块名	led
&tb_cfg&	将被替换为testbech配置文件	/

建立模板的时候可以在任意位置插入MASK，这意味着，如果MASK对应的字符与实际意义存在冲突（例如&date&在上下文中是女盆友的名字👩），程序将无法按照设想保留这些字符（会被替换为当天时间日期）。

示例程序：二进制转BCD码

选择合适位置新建一个工程。

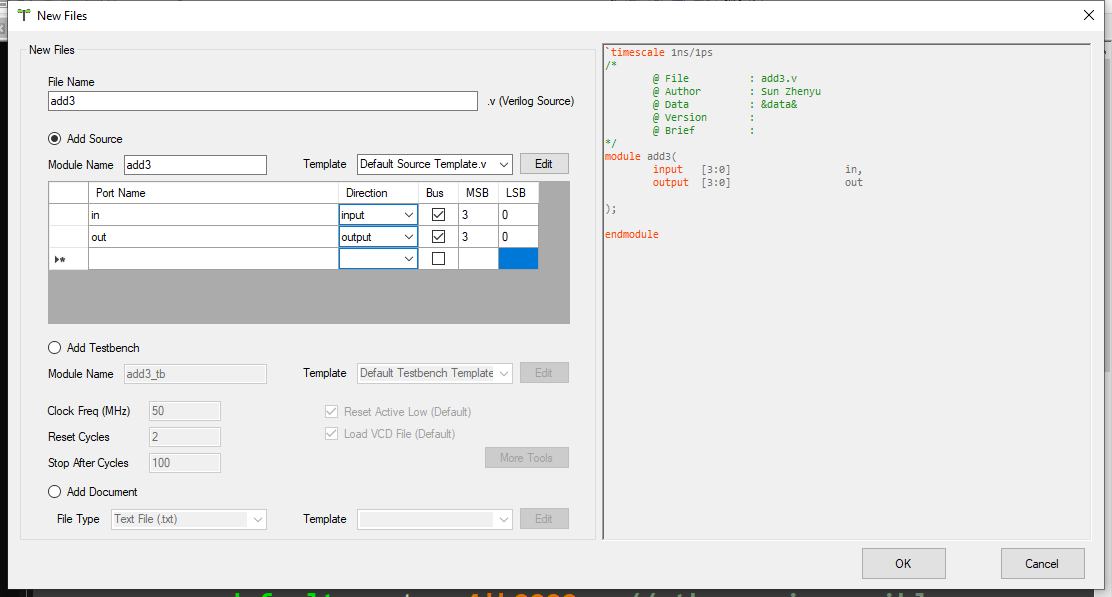

这里我们需要实现一个二进制转BCD码，博主思来想去辗转反侧决定使用加三法，因此需要建立一个加法器。加法器是一个纯组合逻辑电路，点击新建文件建立一个源码文件add3.v，填写输入和输出端口。

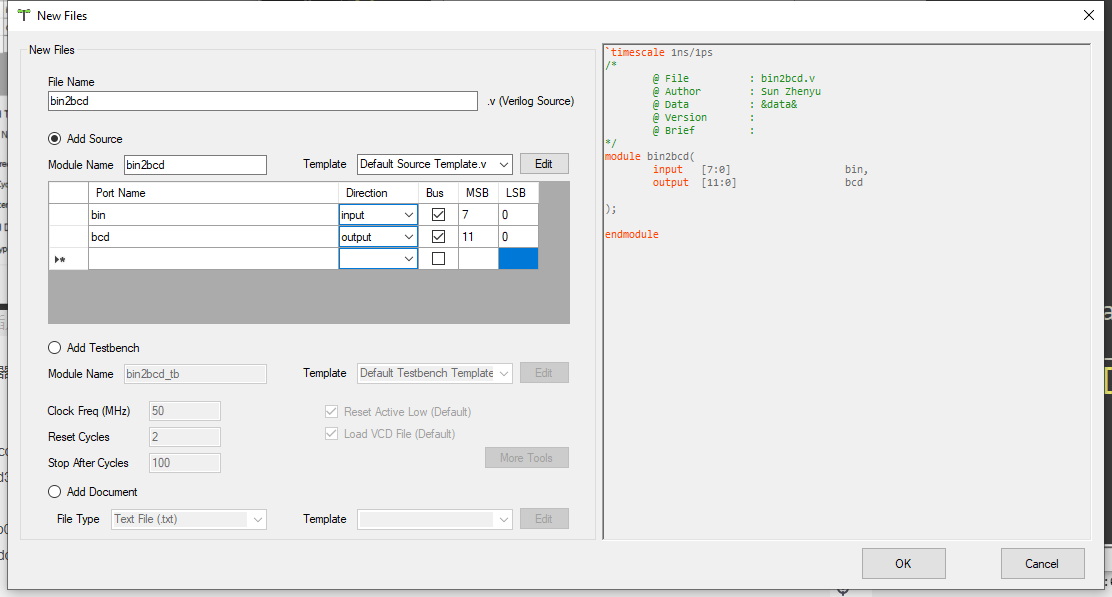

有了加法器，我们需要对加法器进行组合才能输出一个完成转BCD码的操作，因此新建一个文件bin2bcd.v。

注意这里的位宽输入是8位二进制，输出最多BCD码位宽是12位。

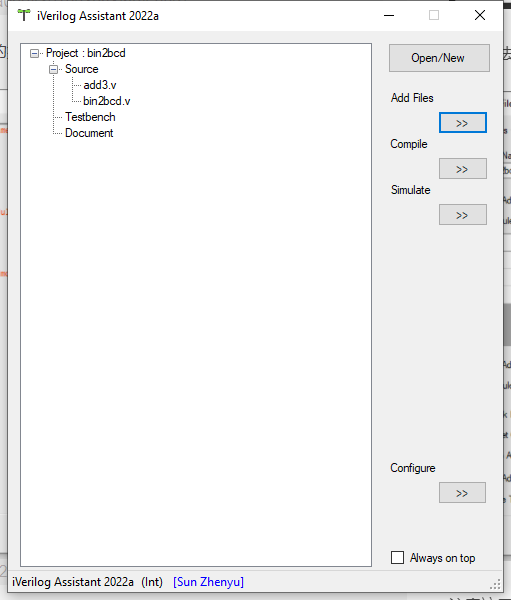

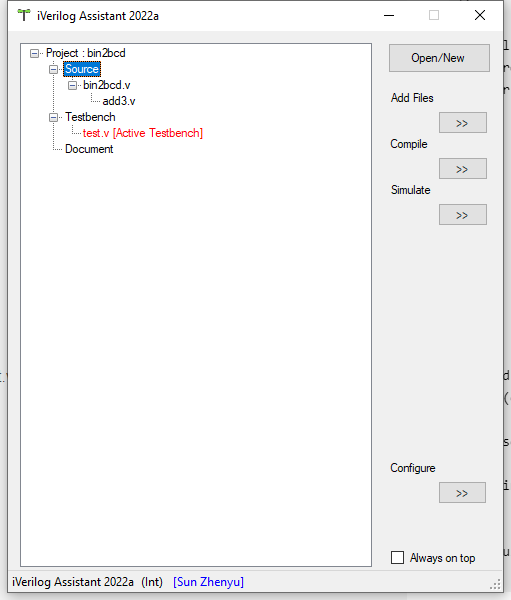

添加完源码文件以后，目录树应该是这个样子的。

双击里面的add3.v，填上以下代码。

`timescale 1ns/1ps
/*
	@ File		: add3.v
	@ Author 	: User
	@ Data 		: 2022-02 -10
	@ Version	:
	@ Brief		:
*/
module add3(
	input	[3:0]			in,
	output	[3:0]			out

);
	reg [3:0] 				out;
	always @(*) begin
			case(in)
				4'b0000: out = 4'b0000;  // 0
				4'b0001: out = 4'b0001;  // 1
				4'b0010: out = 4'b0010;  // 2
				4'b0011: out = 4'b0011;  // 3
				4'b0100: out = 4'b0100;  // 4
				4'b0101: out = 4'b1000;  // 5
				4'b0110: out = 4'b1001;  //6
				4'b0111: out = 4'b1010;  //7
				4'b1000: out = 4'b1011;  //8
				4'b1001: out = 4'b1100;  //9
				default: out = 4'b0000;  //others, impossible
			endcase
		end
endmodule

双击bin2bcd.v，填上以下代码

`timescale 1ns/1ps
/*
	@ File		: bin2bcd.v
	@ Author 	: User
	@ Data 		: 2022-02-10
	@ Version	:
	@ Brief		:
*/
module bin2bcd(
	input	[7:0]			bin,
	output	[11:0]			bcd

);
	wire 	[3:0] 			add3_inst0_out;
	wire 	[3:0] 			add3_inst1_out;
	wire 	[3:0] 			add3_inst2_out;
	wire 	[3:0] 			add3_inst3_out;
	wire 	[3:0] 			add3_inst4_out;
	wire 	[3:0] 			add3_inst5_out;
	wire 	[3:0] 			add3_inst6_out;

	assign bcd[11:8] = {2'b0,add3_inst5_out[3],add3_inst6_out[3]};
	assign bcd[7:4] = {add3_inst6_out[2:0],add3_inst4_out[3]};
	assign bcd[3:0] = {add3_inst4_out[2:0], bin[0]};
	add3 add3_inst0
	(
		.in({1'b0,bin[7:5]}),
		.out(add3_inst0_out)
	);
	add3 add3_inst1
	(
		.in({add3_inst0_out[2:0],bin[4]}),
		.out(add3_inst1_out)
	);
	add3 add3_inst2
	(
		.in({add3_inst1_out[2:0],bin[3]}),
		.out(add3_inst2_out)
	);
	add3 add3_inst3
	(
		.in({add3_inst2_out[2:0],bin[2]}),
		.out(add3_inst3_out)
	);
	add3 add3_inst4
	(
		.in({add3_inst3_out[2:0],bin[1]}),
		.out(add3_inst4_out)
	);
	add3 add3_inst5
	(
		.in({1'b0,add3_inst0_out[3],add3_inst1_out[3],add3_inst2_out[3]}),
		.out(add3_inst5_out)
	);
	add3 add3_inst6
	(
		.in({add3_inst5_out[2:0],add3_inst3_out[3]}),
		.out(add3_inst6_out)
	);
endmodule

保存以后接下来新建测试文件。

默认测试文件会生成一些时钟和复位信号，因为我们测试的是纯组合逻辑，在生成的代码中我们把这些东西删掉。

`timescale 1ns/1ps
/*
	@ File		: test.v
	@ Author 	: User
	@ Data 		: 2022-02-10
	@ Version	:
	@ Brief		:
*/
module test_tb();
//************************Do Not Remove************************//
	initial begin
		$dumpfile("test_tb.vcd");
		$dumpvars();
	end
//*************************************************************//

reg[8:0] i;
reg [11:0] bcd;
wire [11:0] test_output;
reg [3:0] error_count;

bin2bcd bin2bcd_inst(
	.bin(i[7:0]),
	.bcd(test_output)
);

initial begin
	error_count = 0;
	for(i = 0;i <= 255; i = i + 1) begin
		bcd[3:0] = i % 10;
		bcd[7:4] = (i / 10) % 10;
		bcd[11:8] = (i / 100) % 10;
		#10;
		if(test_output != bcd) begin
			error_count = error_count + 1;
			$display("integer %d : hdl output [%d %d %d], correct [%d %d %d]\n",
											i,
											test_output[11:8], test_output[7:4], test_output[3:0],
											bcd[11:8], bcd[7:4], bcd[3:0]
					);
		end
	end
	if(error_count == 0)
		$display("Test pass!\n");
	else
		$display("%d error occurred while testing hdl module\b");
	$finish();
end

endmodule

现在在bin2bcd.v上右键，设置bin2bcd为顶层，在test.v伤右键设置test.v为活动测试代码。

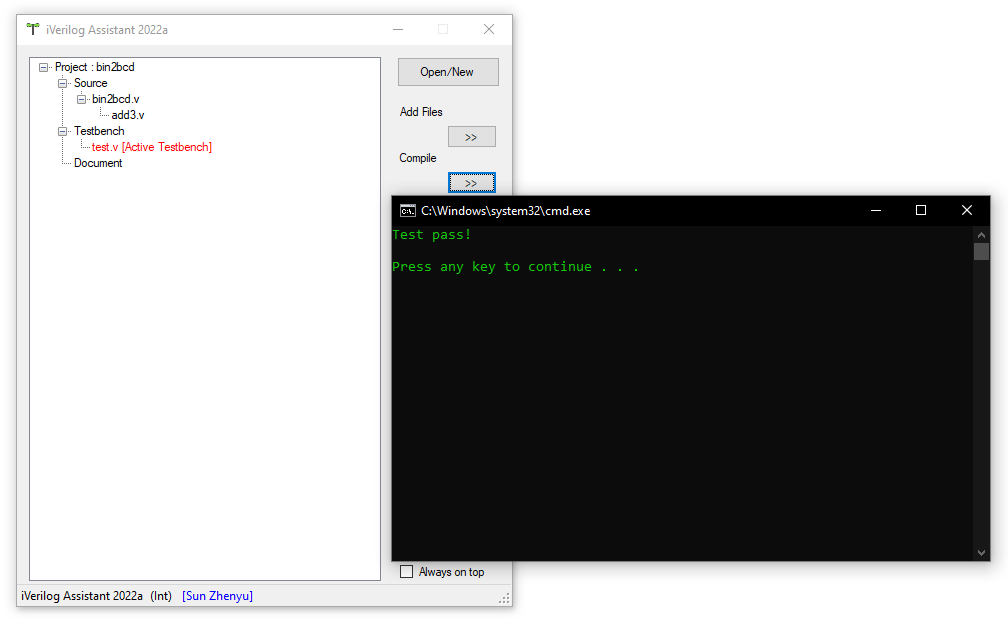

点击编译，如果安装路径、编译器路径设置正常的话就应该能够输出结果。

否则请检查一下安装路径或者是工程路径中是否有空格、中文字符。
点击仿真按钮可以看到弹出GTKWave，说明仿真可以工作。

通过波形我们看到这个bin2bcd是正确的，可以实现二进制转BCD的功能。
