YUV基础

YUV基础介绍：

YUV在做手机图像或者视频处理的时候会经常用到的一个格式，用此文来记录YUV相关介绍，让项目中用到YUV不再对这个概念懵逼。

YUV这个名名词是什么意思的：参考维基百科：

The YUV model defines one luminance component (Y) meaning physical linear-space brightness, and two chrominance components, called U (blue projection) and V (red projection) respectively. It can be used to convert to and from the RGB model, and with different color spaces.

链接：
外链YUV维基百科介绍：https://en.wikipedia.org/wiki/YUV
国内可访问：https://encyclopedia.thefreedictionary.com/YUV

YUV 作为一种图像编码格式，Y表示亮度分量，UV表示色度信息：U表示蓝色部分投影，V表示红色部分投影。

不同采样YUV格式的区别

YUV在日常使用的时候会有很多格式，YUV420，YUV444，YUV422，NV21，NV12，这些格式的区别的什么呢？

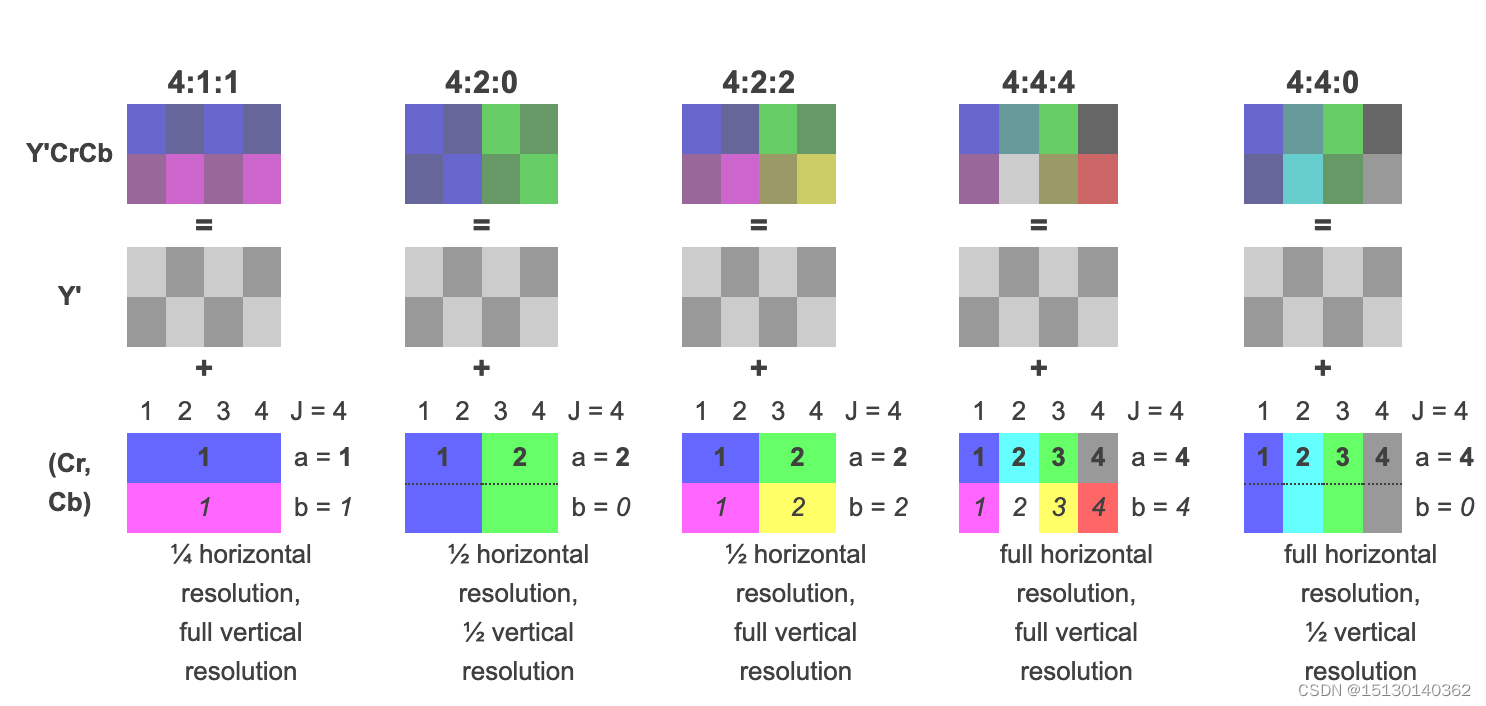

下图是一张采样图：

参考：https://en.wikipedia.org/wiki/Chroma_subsampling
上面的图像中展示了不同的数字所表示的采样格式的不同：

• YUV4444：每一个Y分量对应一个像素，每个Y分别对应单独的U和V，因此YUV444每个像素占用的图片大小为 8bit+8bit+8bit=24bit(3byte)。

• YUV422：水平方向上每两个Y分量对应一对UV分量，则每个像素占用的大小就是8bit+4bit+4bit=16bit。（1byte+1/2byte+1/2byte=2byte）

• YUV420：420在水平和垂直方向都进行了采样，每一个Y分量对应1/4哥UV分量，因此表示一个像素需要的大小为1byte+1/4byte+1/4byte=1.5byte

  参考链接：https://en.wikipedia.org/wiki/YUV#Y%E2%80%B2UV420p_(and_Y%E2%80%B2V12_or_YV12)_to_RGB888_conversion

• I420格式：
  I420是一种yuv420采样的数据格式，存储的时候按照y、u、v的顺序依次存储
  YUV 4:2:0 (I420/J420/YV12)
  I420
  It has the luma “luminance” plane Y first, then the U chroma plane and last the V chroma plane.
  The two chroma planes (blue and red projections) are sub-sampled in both the horizontal and vertical dimensions by a factor of 2. That is to say, for a 2×2 square of pixels, there are 4 Y samples but only 1 U sample and 1 V sample.
  This format requires 4×8+8+8=48 bits per 4 pixels, so its depth is 12 bits per pixel.

• YV12格式:
  YV12格式也是一种YUV420采样格式使用plane格式存储，只不过在存储时按照Y，V，U顺序存储。
  YV12
  YV12 is exactly like I420, but the order of the U and V planes is reversed. In the name, “YV” refers to the plane order: Y, then V (then U). “12” refers to the pixel depth: 12-bits per pixel as for I420.

参考：https://wiki.videolan.org/YUV

• NV21和NV12格式：
  NV21和NV12是YUV420编码方式的一种，采样使用4:2:0的方式进行采样，只不过在存储的时候使用UV交错存储，是一种YUV420sp格式。只不过在UV分量的保存上顺序不同
  NV21：存储顺序是先存Y，再VU交替存储，NV21存储顺序是先存Y值，再VU交替存储：YYYYVUVUVU
  NV12：存储顺序是先存Y值，再UV交替存储：YYYYUVUVUV，以 4 X 4 图片为例子，占用内存为 4 X 4 X 3 / 2 = 24 个字节

参考：https://blog.csdn.net/byhook/article/details/84037338

为什么要使用YUV格式呢？

YUV相比于RGB的优势
数据量减少：RGB一个像素需要3byte，RGB每一个数据都需要1byte(8bit)，一张长width，高height的图片，需要的空间为widthheight3byte，而对于YUV420格式，所需要的空间就为widthheight1.5byte，占用空间减少了一半。
向前兼容黑白电视：YUV中的Y分量可以兼容之前不支持彩色画面的设备。
不足：
采样带来图像画质的降低

YUV的存储方式

• Planar (平面格式)：y, u, v使用三个平面存储 ，例如：第0个平面表示y分量数据，第1个平面表示u分量数据，第2个平面表示v分量数据，这种存储名称以p结尾，例如：420p。
• Semi-Planar：Y分量在单独的平面中存放，uv分量在一个平面中交错存放，这种存储名称以sp结尾，420sp。
• Packed: YUV数3个分量全部交错存储。Y读取他周围的UV分量数据，以YUY2为例，存储方式为：Y0U0Y1V0 Y2U1Y3V1。

Android中的YUV_420_888

This format is a generic YCbCr format, capable of describing any 4:2:0 chroma-subsampled planar or semiplanar buffer (but not fully interleaved), with 8 bits per color sample.
上面的格式是一种通用的YU(cb)V(cr)格式，可以用来表示任何420采样的平面或者半平面数据，但是不能用来表示YUV都是交错（不支持Packed格式的数据）。

这里如何区分是平面还是半平面的数据的呢，可以使用plane属性中的getPixelStride去区分，1表示是plane因为相同类型数据存储是相邻的，2的话就表示相同数据会间隔存储，表示存储是交错的，即sp格式。

plane #0 is always Y, plane #1 is always U (Cb), and plane #2 is always V (Cr).
0平面表示Y平面，1平面表示U平面，2平面表示V平面。
The Y-plane is guaranteed not to be interleaved with the U/V planes (in particular, pixel stride is always 1
Y平面不会和UV平面交错，同时Y平面的Pixel stride总是1。
The U/V planes are guaranteed to have the same row stride and pixel stride (in particular, uPlane.getRowStride() == vPlane.getRowStride() and uPlane.getPixelStride() == vPlane.getPixelStride(); ).
同时U/V平面的rowstride和pixelstride相同。
名词解释：

• pixelStride：表示同一个颜色分量之间的步长。取值1的话那同一个颜色分量的index为0、1、2、3、4、…，取值为2的话那同一个颜色分量的index为0、2、4、6。
• rowStride：表示该平面每行数据的宽度。(byte为单位)

在ARCore和华为ArEngine获取相机数据的时候，返回的数据格式就是上面的YUV_420_888格式。
Android中如果pixelStride的size时2，那么格式就是YUV420SP，420sp中获取到的数据uv分量交替存储。

附录：

获取到的三个平面plane[0]+plane[1]就是NV12，plane[0]+plane[2]就是NV21：
https://blog.csdn.net/lbknxy/article/details/54633008
根据pixelstride区分存储方式，解析uv数据：
https://blog.csdn.net/weekend_y45/article/details/125079916
