VS2022-C++使用 matplotlibcpp 绘图库

一、部署、使用该库目的：

它能实现的功能：
将多个分散的图集中显示在一个画布上（本文需求）；

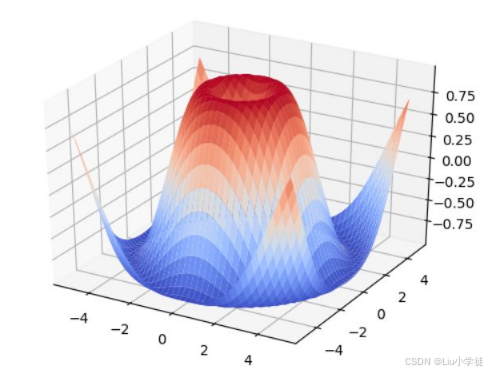

将数据可视化、实现各式各样的建模图形、折线图、散点图、3D图等。
例如：

独立图像窗口：分散，不太友好的对比图：

二、说明：

matplotlibcpp，是C++的绘图库。使用C++的接口头文件但其底层是利用的python中的工具包matplotlib绘图的，所以在使用matplotlibcpp前需要安装python。

该需求应用 在python里面实现步骤很简单，安装->导入->调用。
而在C++需要 手动配置、可能有多个异常需处理,涉及的多个操作步骤，后文列出。
例如，

三、python使用matplotlibcpp

import matplotlib.pyplot as plt
...读入图像...
...处理图像...
...显示图像...

#plt.subplot(行, 列, 第几个)
#plt.axis('off')表示关闭坐标轴，即不显示坐标轴刻度、标签和刻度线。
#这在绘制图形时通常用于创建简洁的图形，例如仅显示图形本身，而不显示坐标轴信息。
#显示
plt.figure(figsize=(10, 10))
plt.subplot(2, 2, 1)#行、列、第几个
plt.imshow(cv2.cvtColor(combined_image, cv2.COLOR_BGR2RGB))
plt.title('Detected Lines and Intersections')
plt.axis('off')

plt.subplot(2, 2, 2)#2行两列中的第二个
plt.imshow(cv2.cvtColor(rotated_image, cv2.COLOR_BGR2RGB))
plt.title('Rotated Image')
plt.axis('off')

plt.subplot(2, 2, 3)#2行2列中的第3个
plt.imshow(cv2.cvtColor(edges, cv2.COLOR_BGR2RGB))
plt.title('out')
plt.axis('off')
plt.show()

四、C++使用matplotlibcpp

步骤：
1.安装python
2.在python里安装模块：numpy、matplotlib
3.vs2022配置：头文件、库文件、链接器的依赖项
4.下载matplotlibcpp.h，可能需要科学上网
5.测试

详细步骤：

1.安装python

https://www.python.org/downloads/
1.1.验证是否安装成功
进入cmd，输入python（假设在安装过程中已经勾选了配置环境变量）得到如下显示则安装成功：

延伸：假如存在两个版本，想切换到对应的版本，需在环境变量里将要使用的移动至前面，或删掉不用的版本

2.在python里安装模块：numpy、matplotlib

直接输入：

pip install numpy
而不是在进入python后
>>>pip install numpy

例如：

安装python版的matplotlibcpp模块输入以下指令，首先需要升级pip的版本之后再进行指令安装：

python -m pip install --upgrade pip
pip install matplotlib

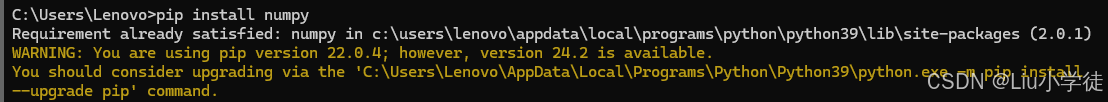

如下图，因为我在VS使用python时已经安装过这两个模块，再次安装会提示：

3.VS2022配置：基于Debug x64

在VS工程属性中,与配置opencv原理一致
如图

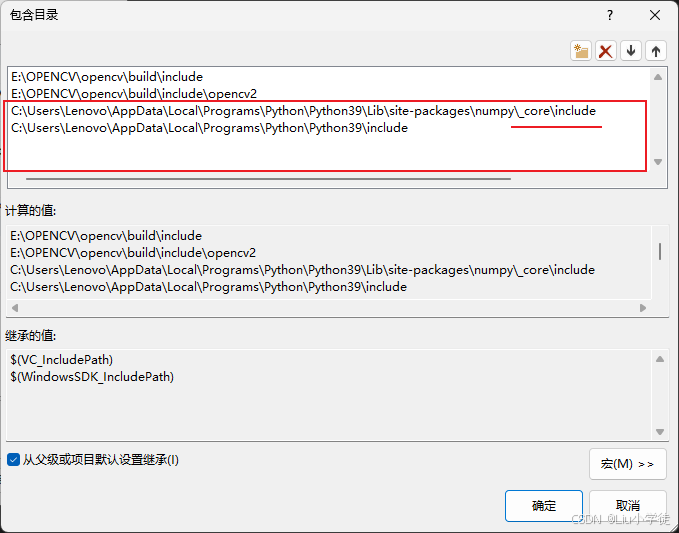

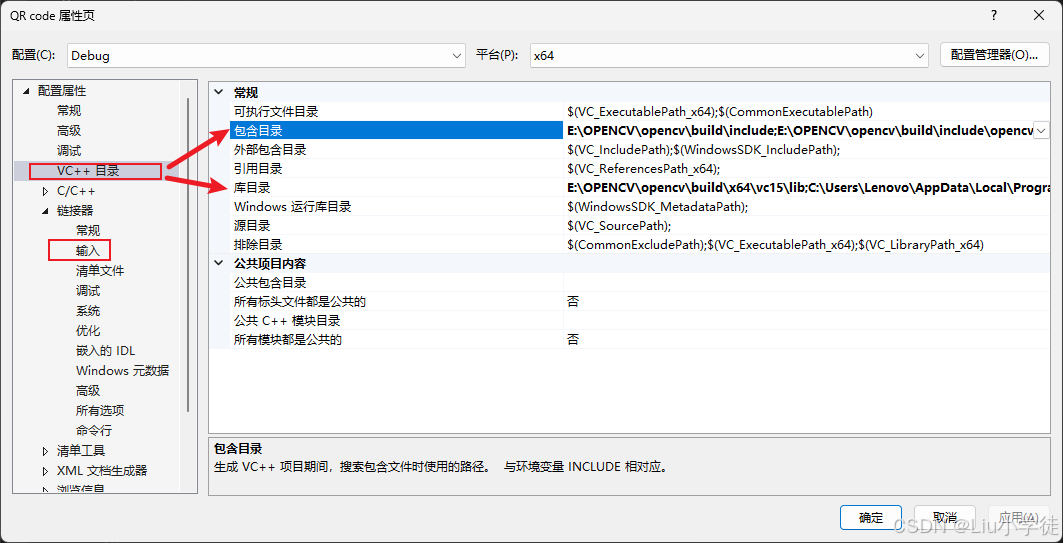

3.1 VC++目录->包含目录:

3.2 VC++目录->库目录:

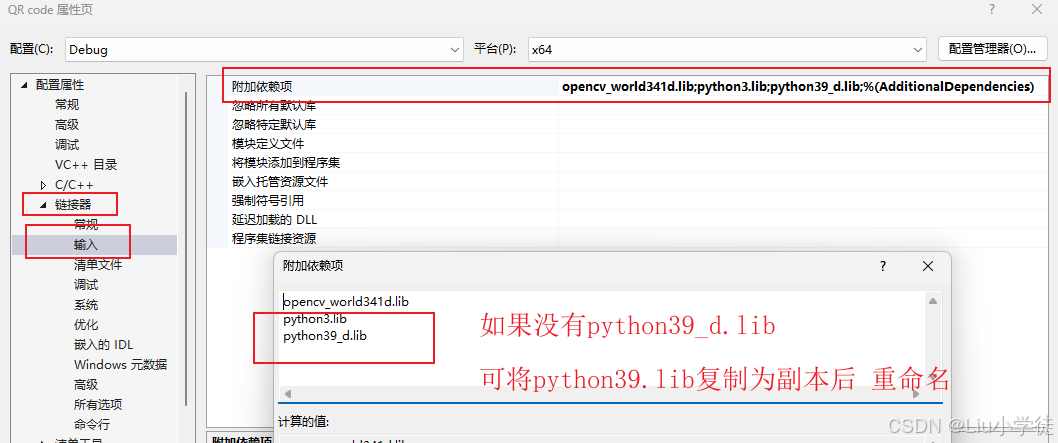

3.3 链接器->输入->附加依赖项：
重点：

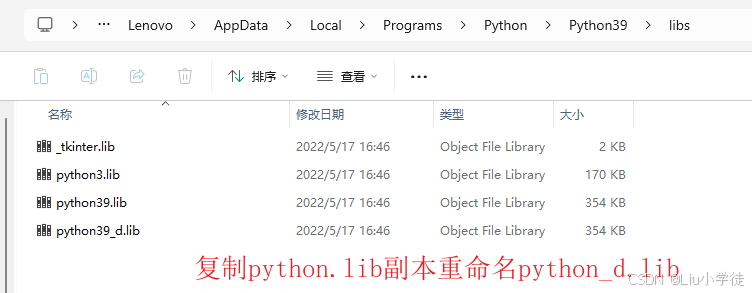

debug要使用python39_d.lib
release 使用python39.lib
是.lib，不是.dll

3.4 复制dll文件

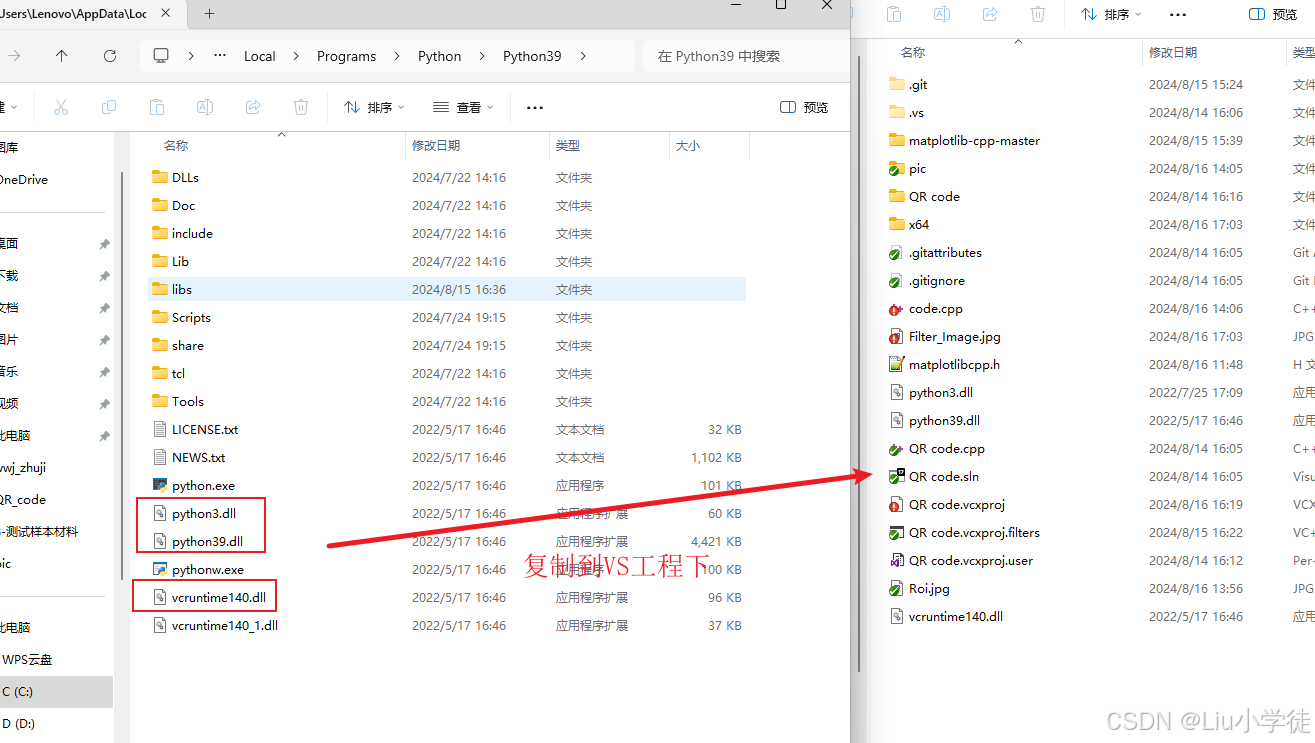

将python3.dll、python39.dll、vcruntime140.dll（在python安装路径下找）复制到VS工程目录下

4 .下载 matplotlibcpp

下载地址：https://github.com/lava/matplotlib-cpp

复制.h到VS工程下：

若复制到VS工程下，可直接引用，反之需使用绝对路径或相对路径引用：

5.测试

5.1绘曲线测试：
出错：

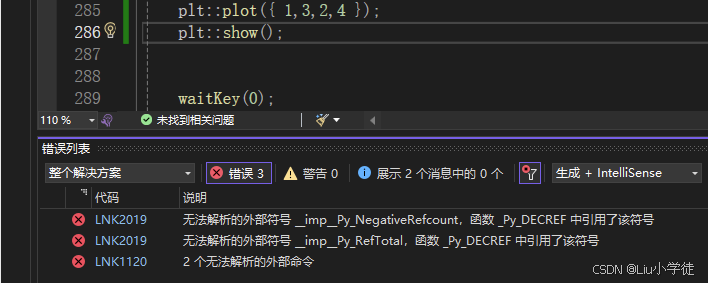

错误 LNK2019 无法解析的外部符号 __imp__Py_NegativeRefcount，函数 _Py_DECREF 中引用了该符号 QR code E:\Image\IA00\qxp\QR_code\code.obj 1

错误 LNK2019 无法解析的外部符号 __imp__Py_RefTotal，函数 _Py_DECREF 中引用了该符号 QR code E:\Image\IA00\qxp\QR_code\code.obj 1

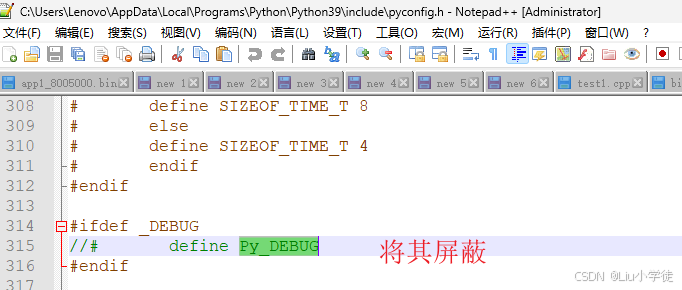

在py头文件里注释

xxx\Python\Python39\include  找到 pyconfig.h

尝试运行若还无法解析则可能还需要屏蔽下面：

xxx\Python\Python39\include  找到 object.h

成功运行：

5.2显示图片：

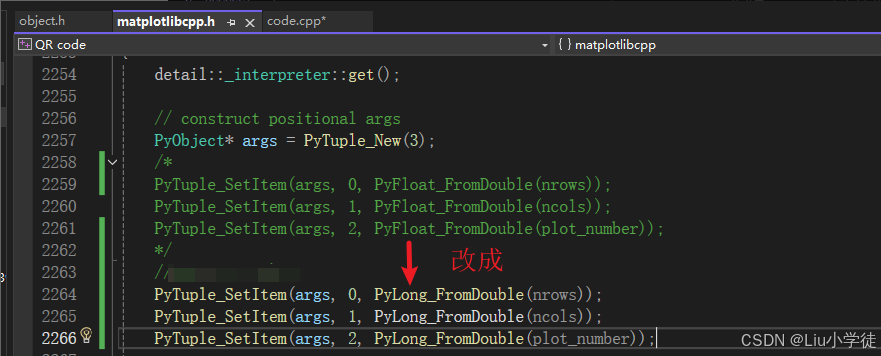

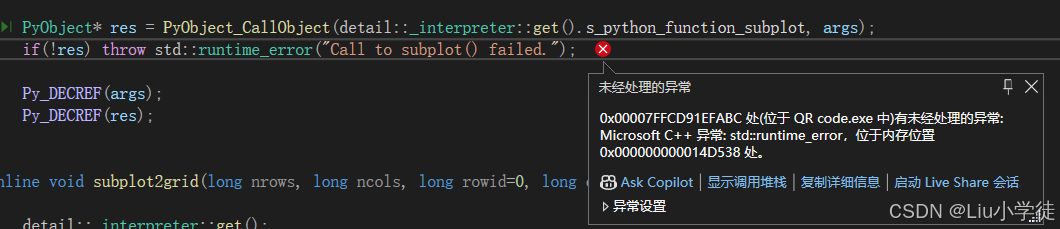

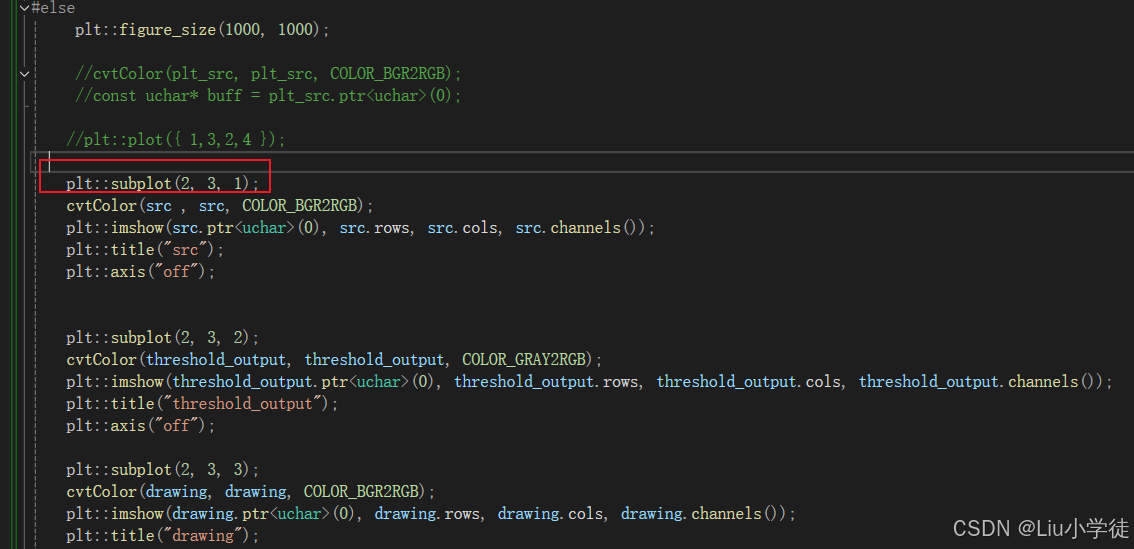

使用plt::subplot(2, 3, 1);报错

解决：

修改后运行前最好重新清理工程！！！

正常使用：

基本语句规则：

plt::figure_size(1000, 1000);//创建一个1000x1000的画布
plt::subplot(2, 3, 5);             //设置子图位置 为2行，3列中的第5个
plt::imshow(src.ptr<uchar>(0), src.rows, src.cols, src.channels());//图片数据，高宽、图像通道
plt::title("src");                    //对应图片的标题
plt::axis("off");                   //关闭坐标轴

不关闭坐标轴则出现如下：
