如何配置合理的参数使运放工作在差分状态，且得到自己需要的放大倍数

前言

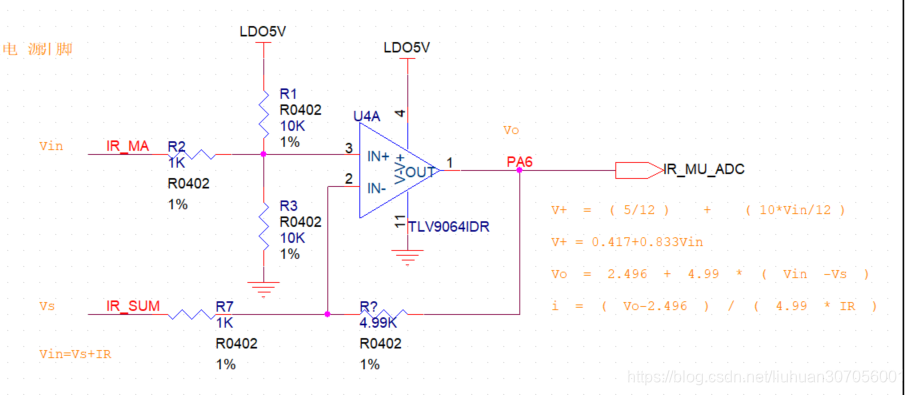

如下是一个典型的差分放大电路，输出Vo和输入的关系为：
Vo=2.496+4.99*（Vin-Vs）
在这里插入图片描述

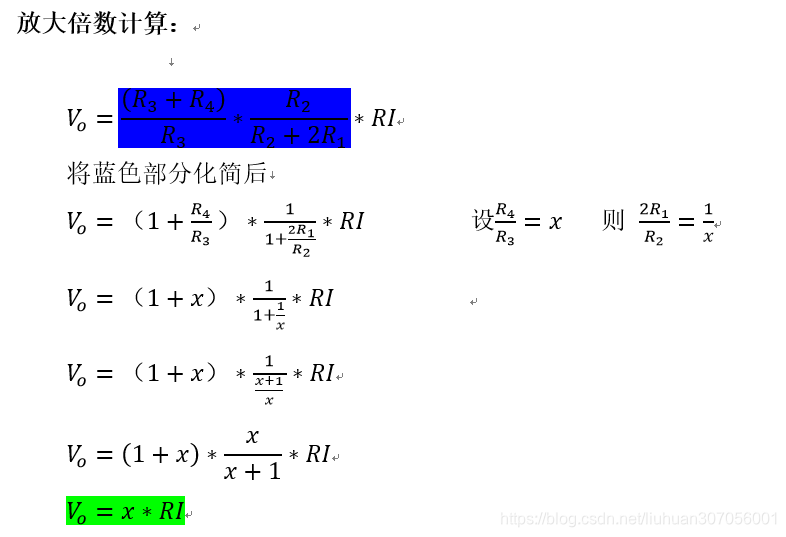

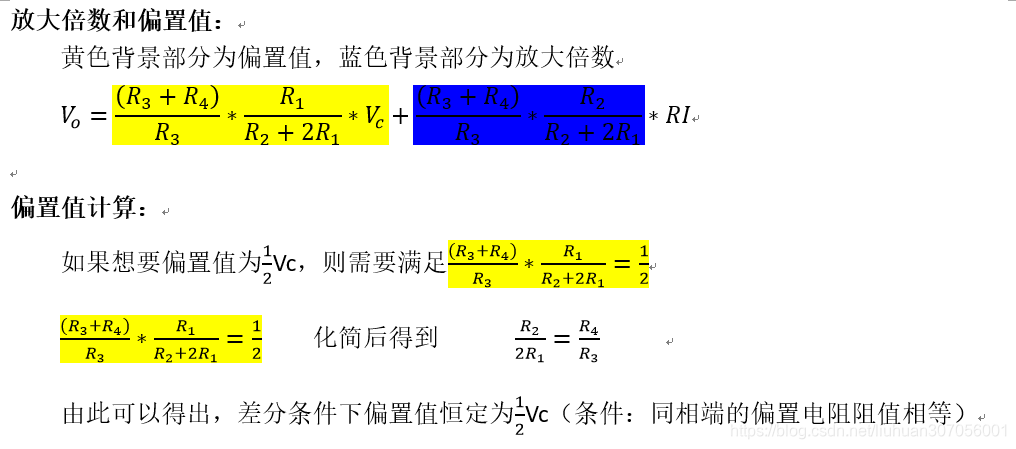

一、如何调整放大电路的倍数和偏置值

在上面电路中，放大倍数是4.99，那我们如果需要10倍放大是不是把电阻4.99k换为10k就可以了呢？答案是否定的。。。

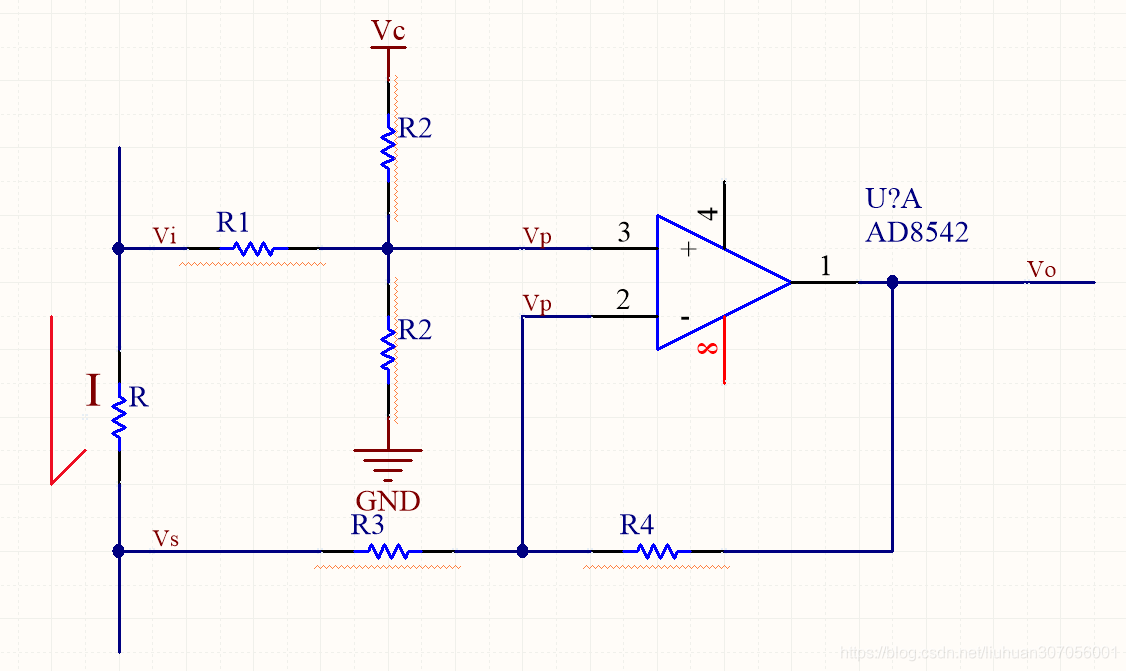

如果R1和R3不相等会增加计算难度，故将R1和R3始终保持相等，得到如下的简化图形

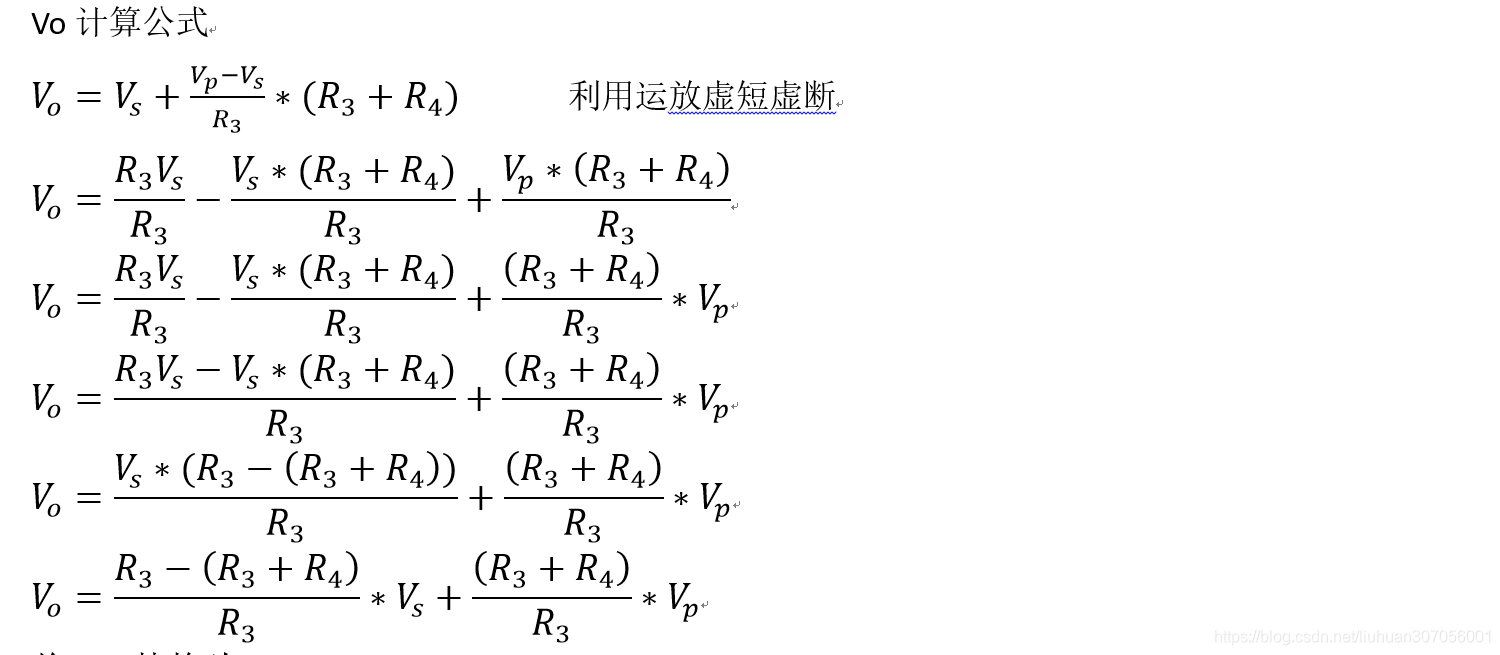

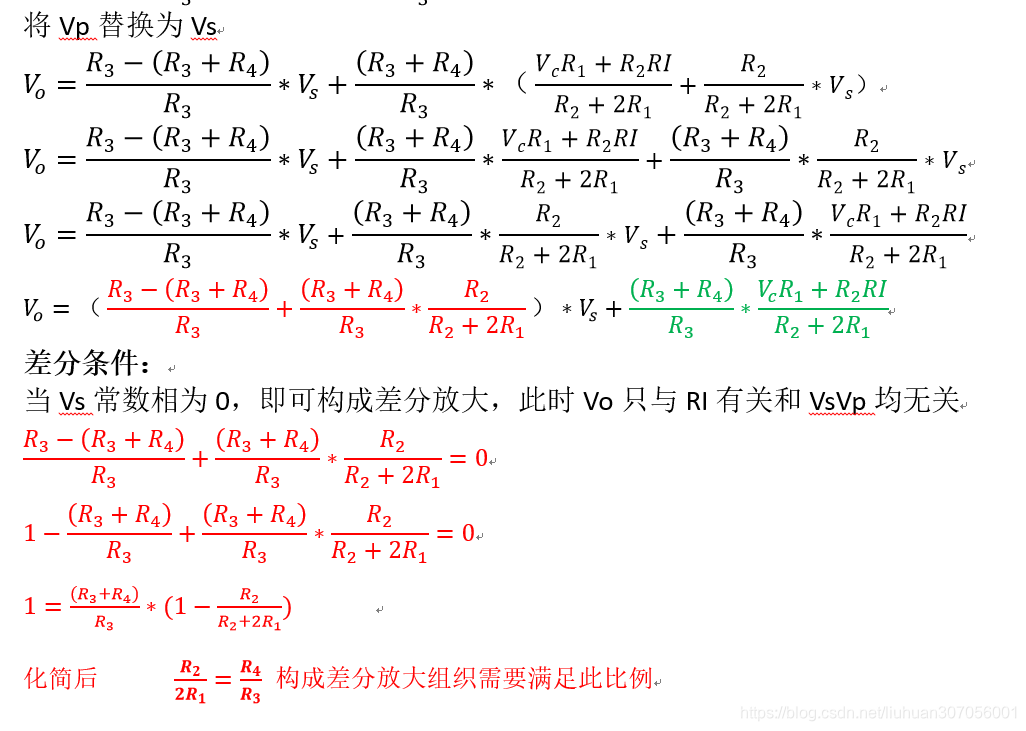

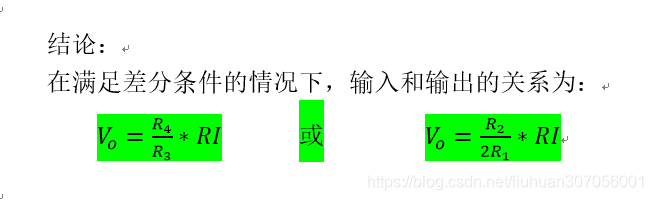

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
