一、目的

一. 在线Verilog编程网站学习：
https://hdlbits.01xz.net/wiki/Main_Page HDLBits — Verilog Practice 在线练习网站
（参考HDLBits 中文导学 https://zhuanlan.zhihu.com/c_1131528588117385216）
从门电路、组合电路、时序电路中各选3个以上的例题进行实践练习，并记录结果（包括初学时发生的错误）。

二.

1）首先安装Logisim软件，新建一个项目，采用门电路组合电路方式完成一个1位全加器的设计，并在Logisim中进行测试。然后封装这个1位全加器为自定义的一个子电路模块（比如名称为OneAdder），然后新建一个项目，用1位全加器串行级联方式完成一个4位全加器的设计，并进行功能测试。

2）首先基于Quartus 软件完成一个1位全加器的设计。分别采用原理图输入以及 Verilog编程这两种设计方法。然后通过4个1位全加器的串行级联，完成一个4位全加器的原理图设计；再改用 Verilog编程（3种模式：门电路、数据流和行为级描述），完成这个4位全加器设计，并观察Verilog代码编译综合后生成的 RTL电路，与之前电路图设计的4位全加器电路进行对比。

二、在线Verilog编程网站学习

1、AND门
创建一个实现AND门的模块。

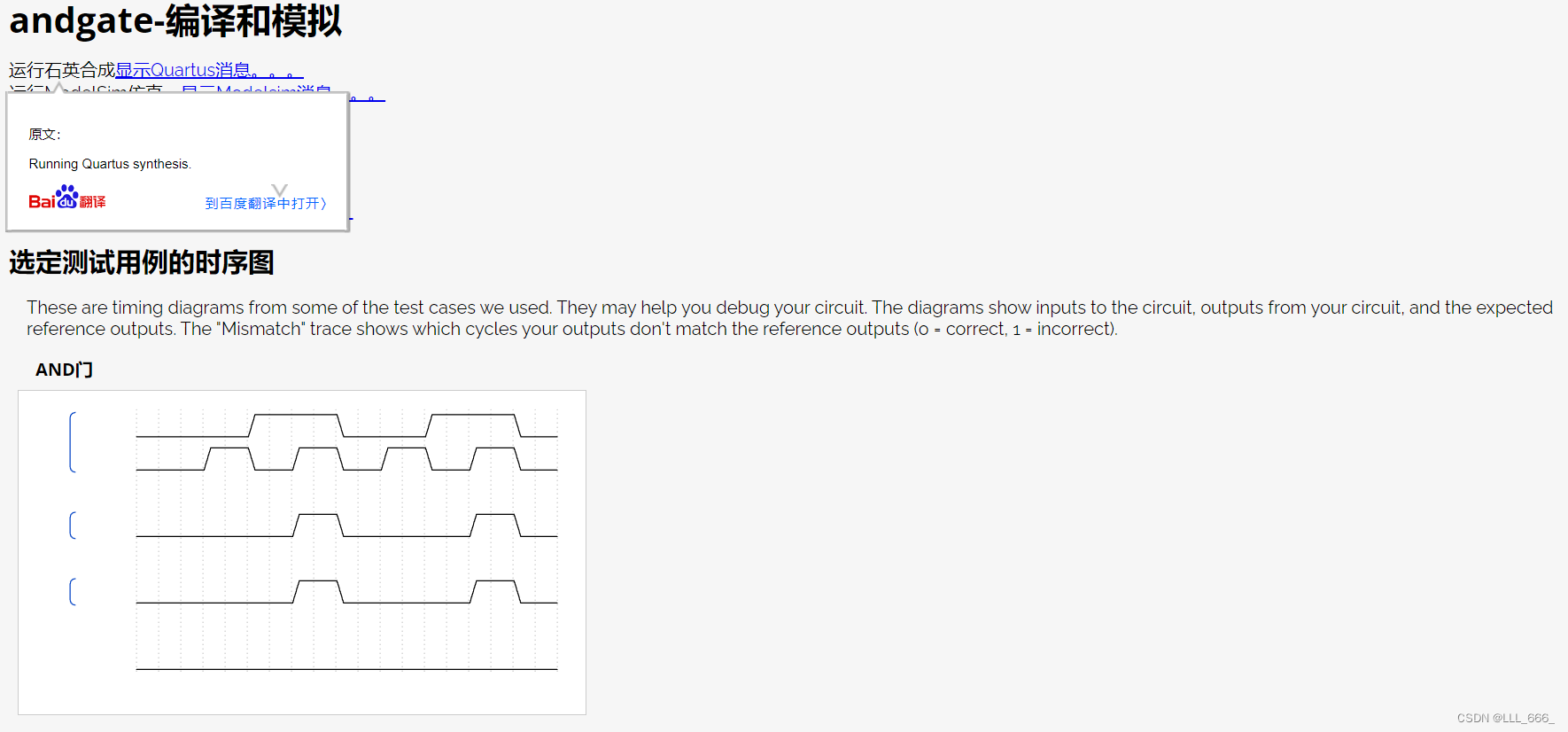

该电路现在有三条导线（a、b和out）。导线a和b已经具有由输入端口驱动到它们上的值。但目前的退出并不是由任何事情驱动的。写一个assign语句，用信号a和b的AND进行驱动。
请注意，这个电路与NOT门非常相似，只是多了一个输入。如果这听起来不一样，那是因为我已经开始将信号描述为被驱动的（已知值由附加的东西决定）或不被驱动的。输入线由模块外的东西驱动。assign语句将把逻辑级别驱动到连线上。正如您所料，一条线路不能有多个驱动程序（如果有，它的逻辑级别是多少？），而一条没有驱动程序的线路将有一个未定义的值（在合成硬件时通常被视为0）。
在这里插入图片描述
解决方案

module top_module(
    input a,
    input b,
    output out );
assign out=a&&b;
endmodule

在这里插入图片描述
2、XNOR门
创建一个实现XNOR门的模块。

解决方案

module top_module(
    input a,
    input b,
    output out );
    assign out = ~(a^b);
endmodule

在这里插入图片描述
3、NOR门
创建一个实现NOR门的模块。NOR门是一种输出反向的OR门。用Verilog编写NOR函数时需要两个运算符。

assign语句用一个值驱动一个连接（或更正式地称为“net”）。这个值可以是一个复杂的函数，只要它是一个组合函数（即无内存、无隐藏状态）。assign语句是一个连续赋值，因为每当它的任何输入永远改变时，输出都会被“重新计算”，就像一个简单的逻辑门一样。
在这里插入图片描述
解决方案

module top_module(
    input a,
    input b,
    output out );
    assign out =~( a||b);
endmodule

在这里插入图片描述

三、Logisim 的全加器实现

1.1位全加器

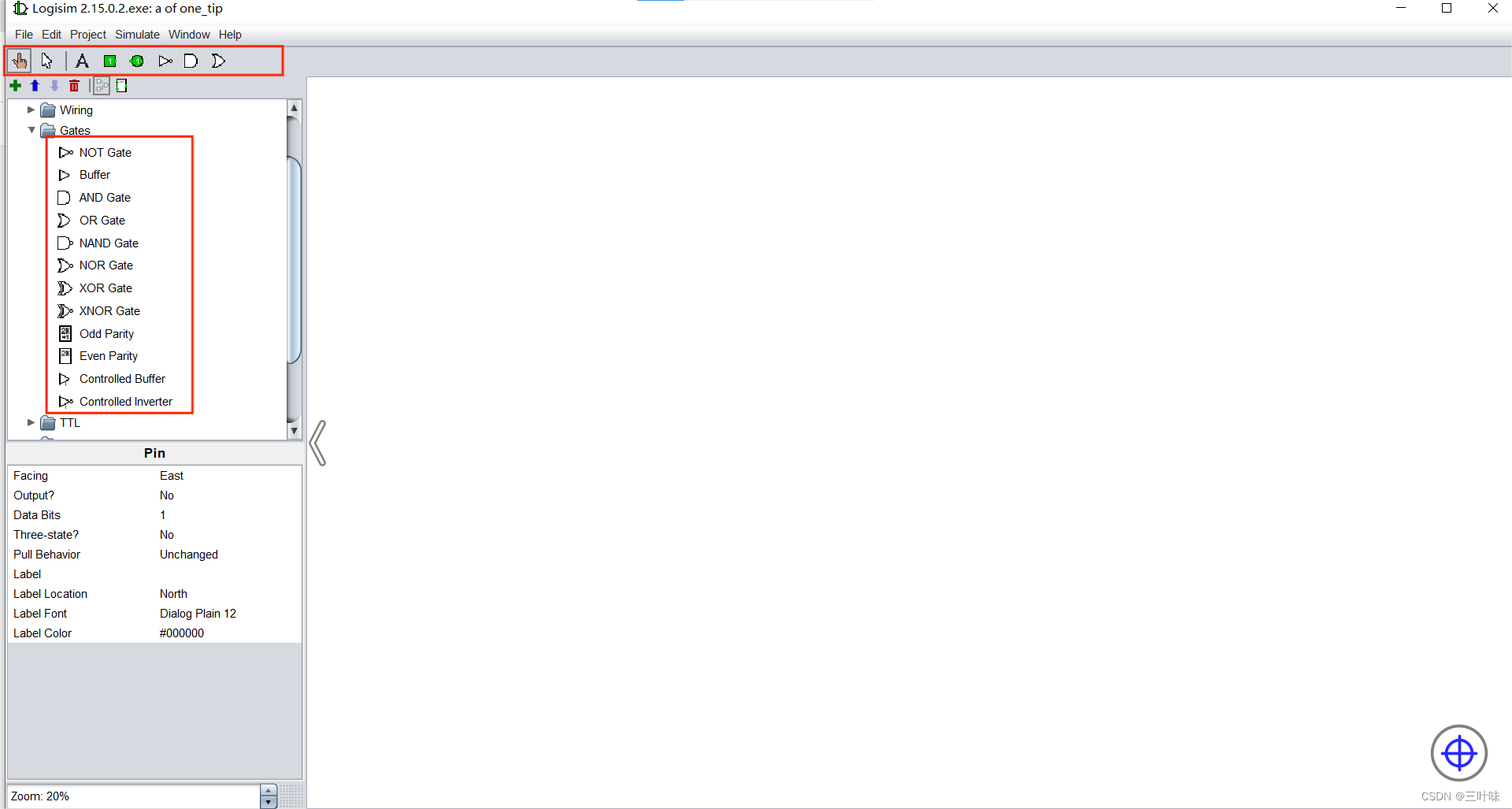

1、打开logisim，选择需要用的各种门（异门 × 2、与门 × 2、或门 × 1）

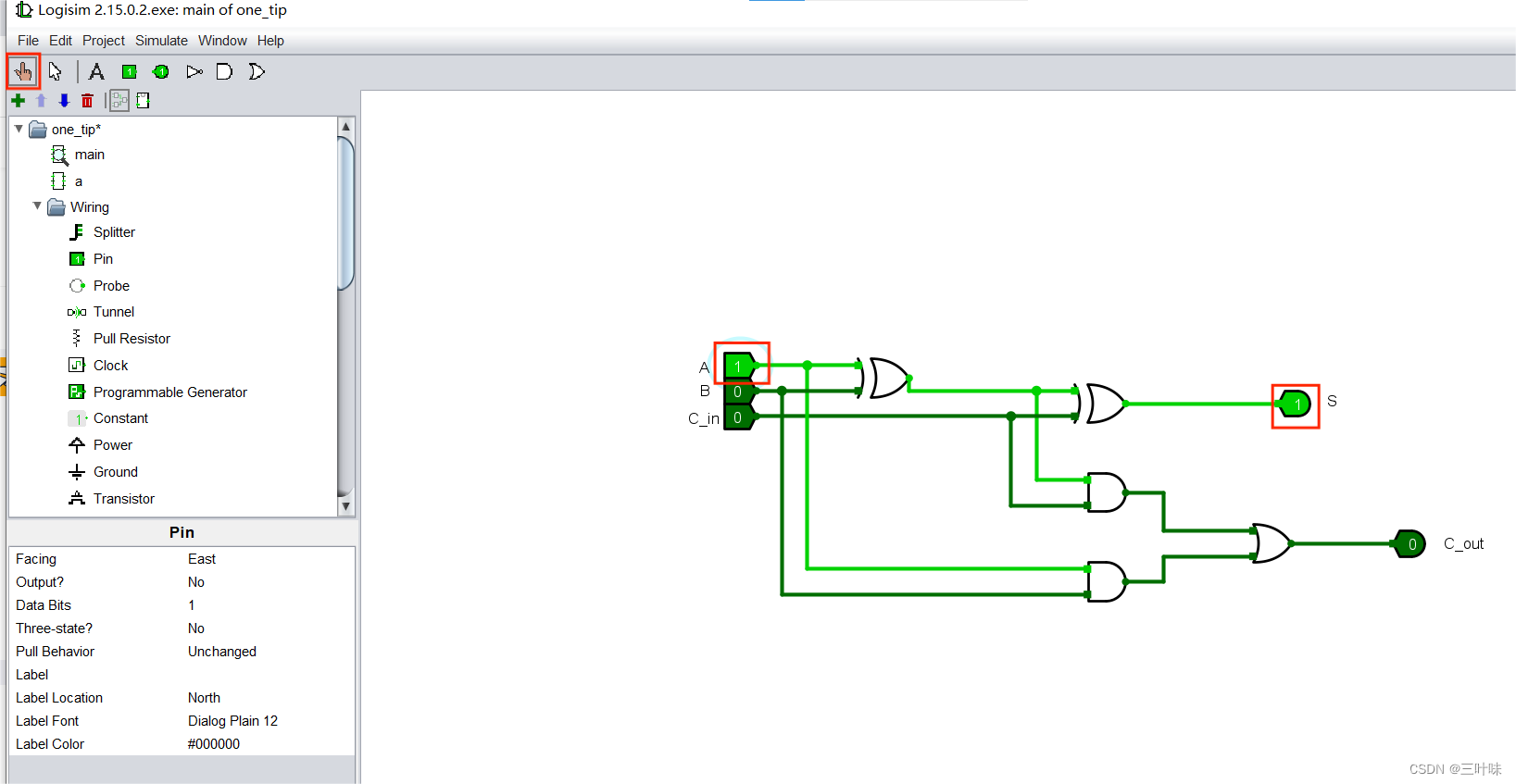

在这里插入图片描述

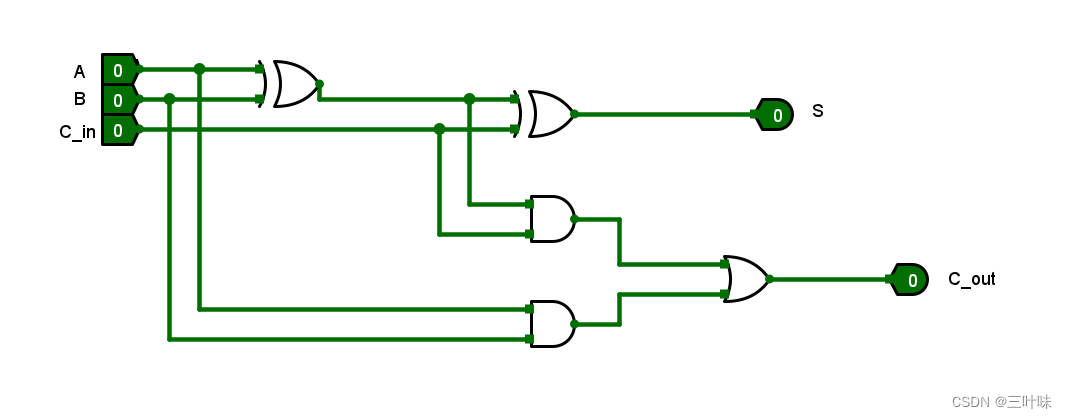

2、按照图片连接线路

3、点击进行功能测试

2 .四位全加器

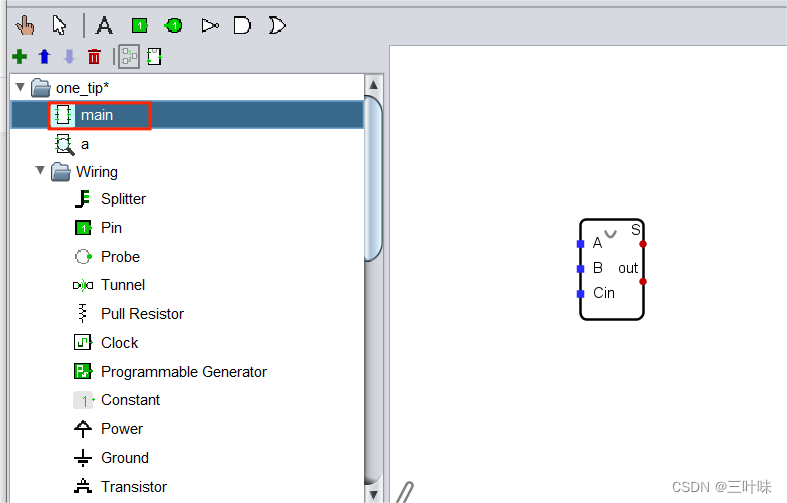

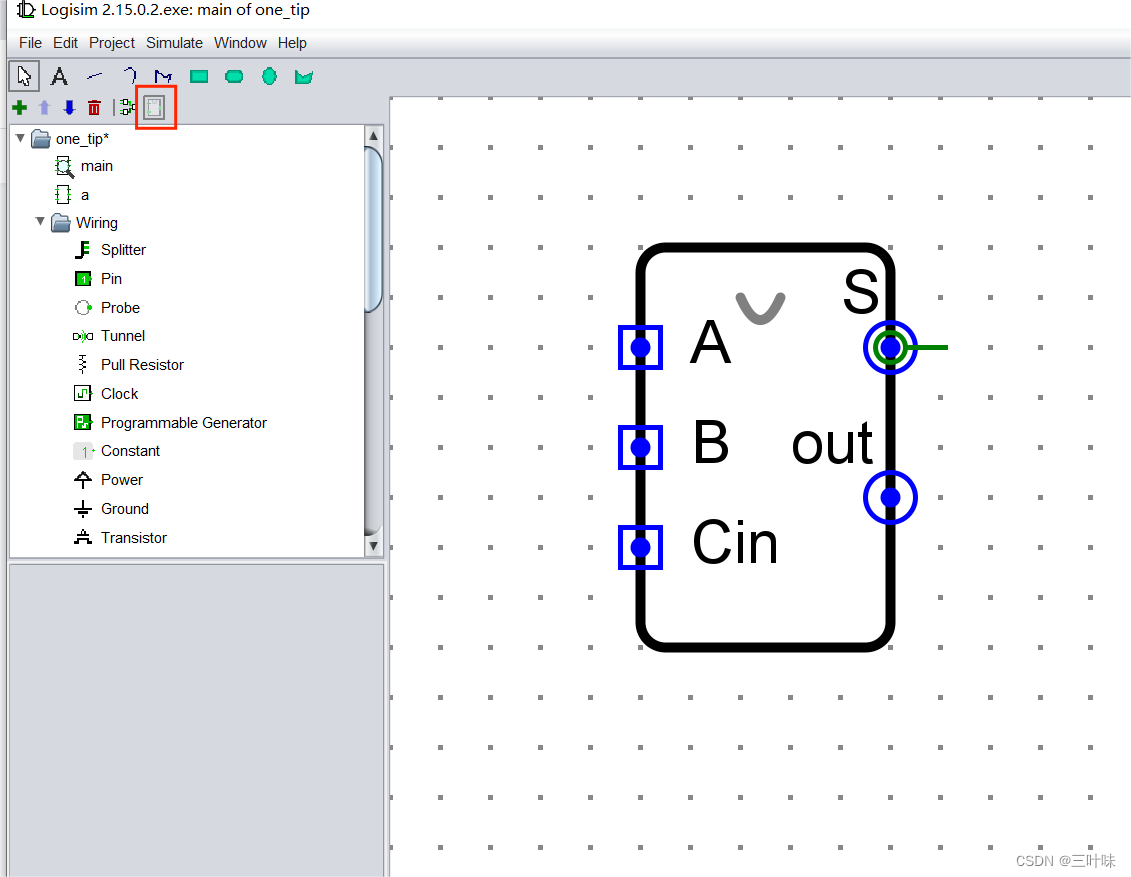

1、封装

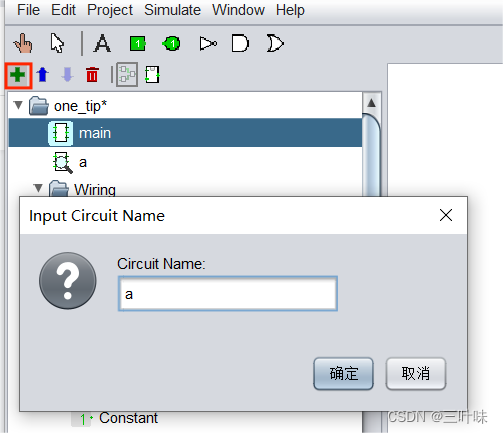

在这里插入图片描述
2、添加一个新的项目

3、直接用鼠标把1位全加器拉入新电路
在这里插入图片描述

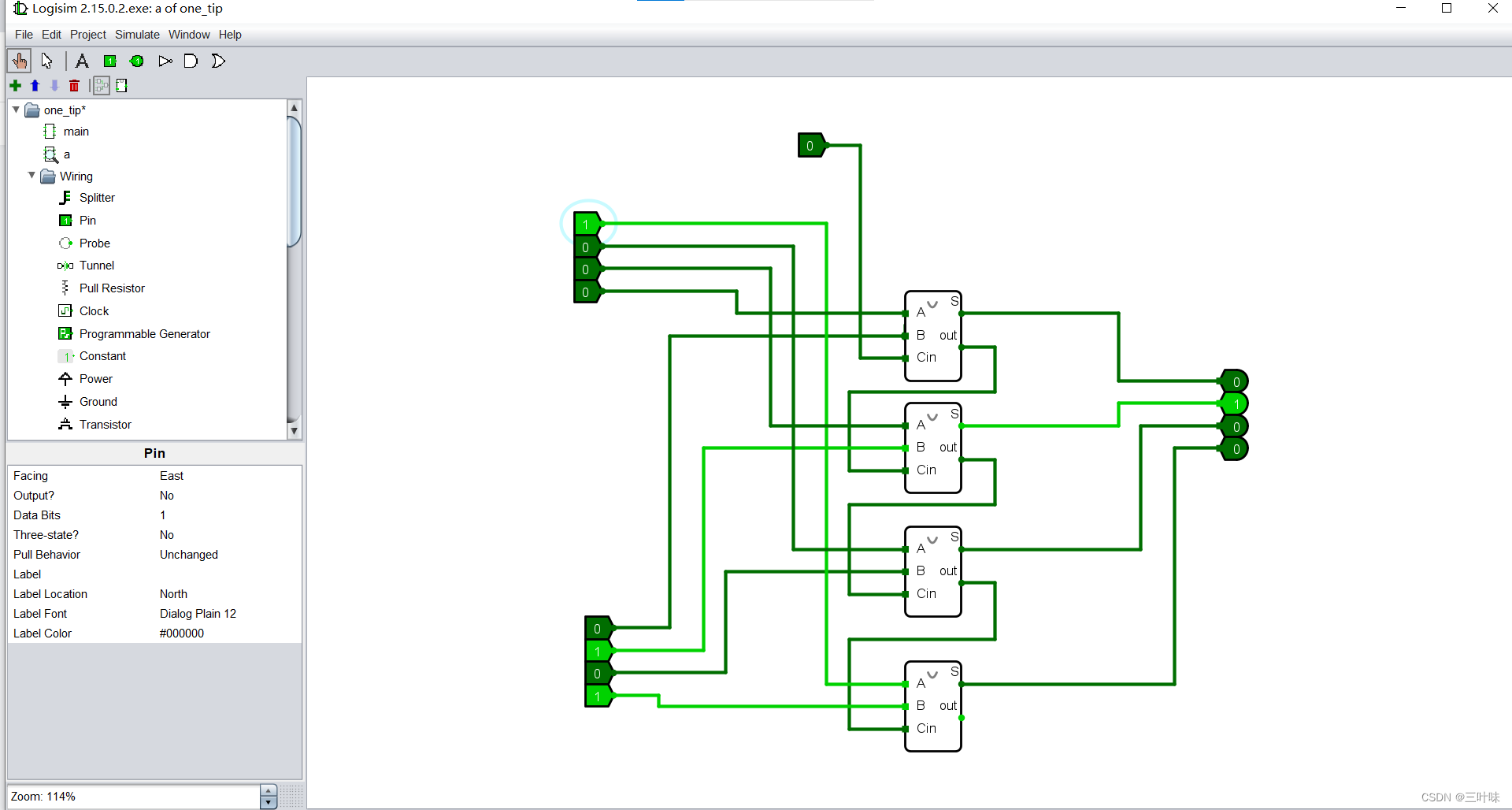

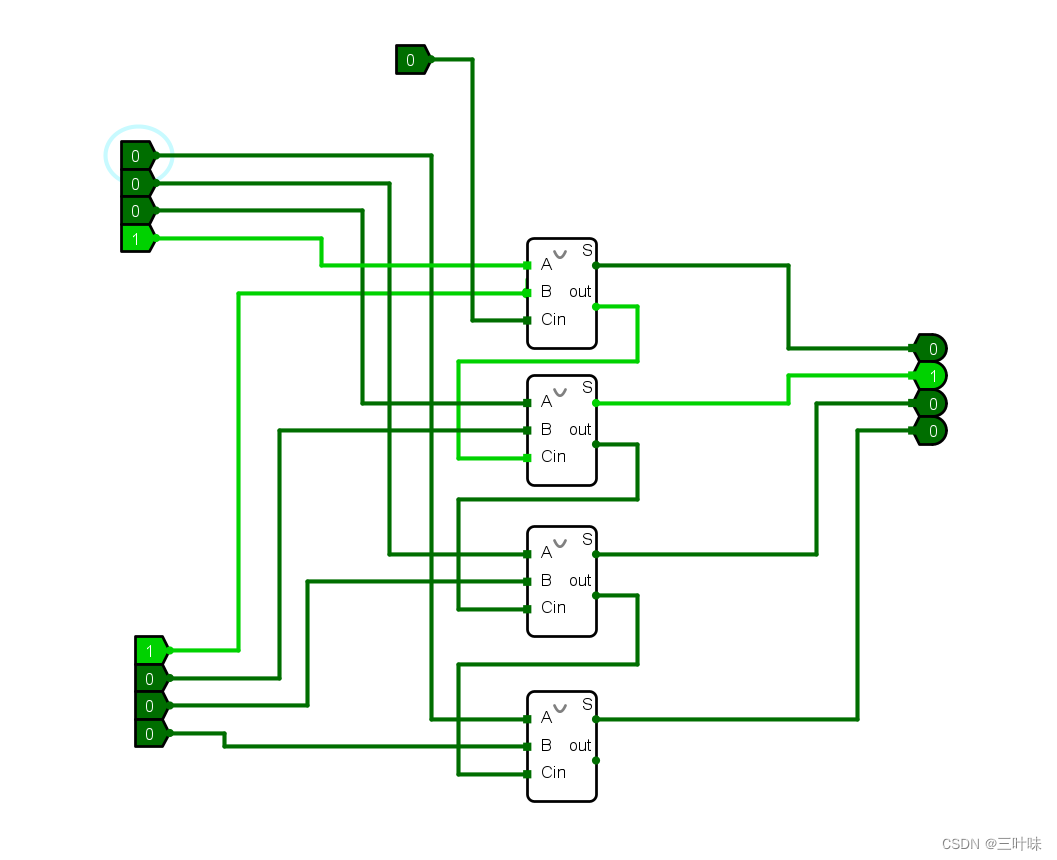

4、按照图片连接

5、测试
我们运算一下0001+0001，也就是每个四位输入都点亮最下面的输入

可以看到0001+0001的运算结果是0010,正确

四、Quartus 的全加器的实现

1.原理图方式

1位全加器

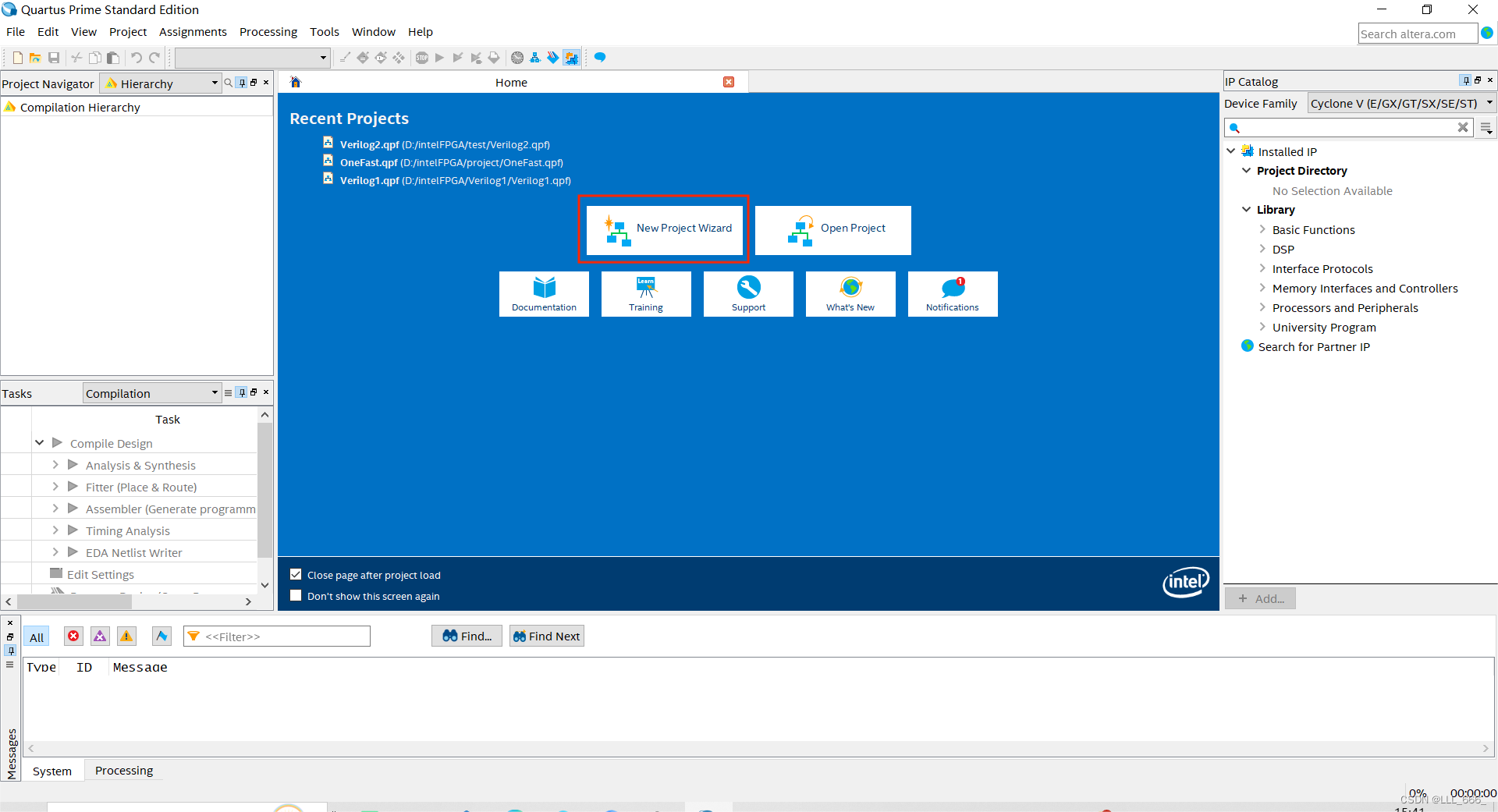

1、创建工程

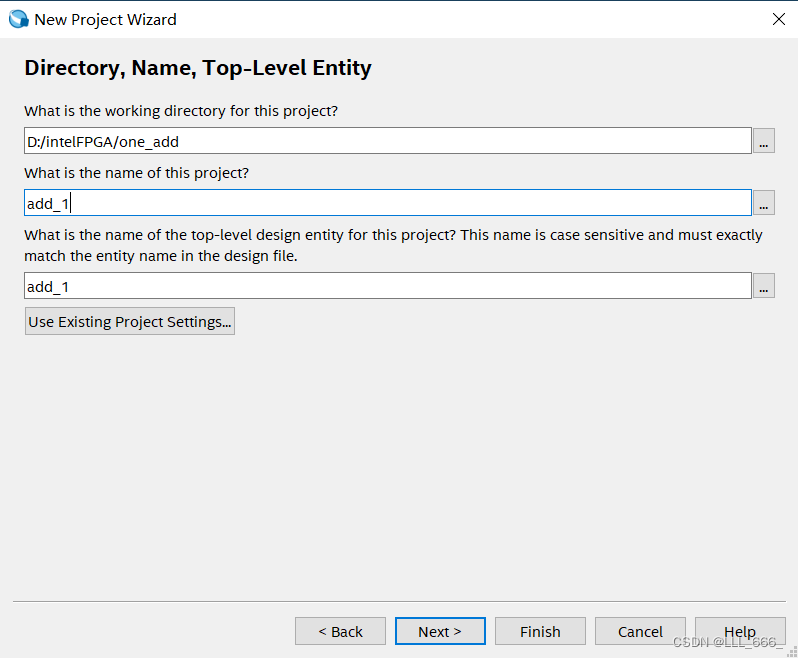

在这里插入图片描述

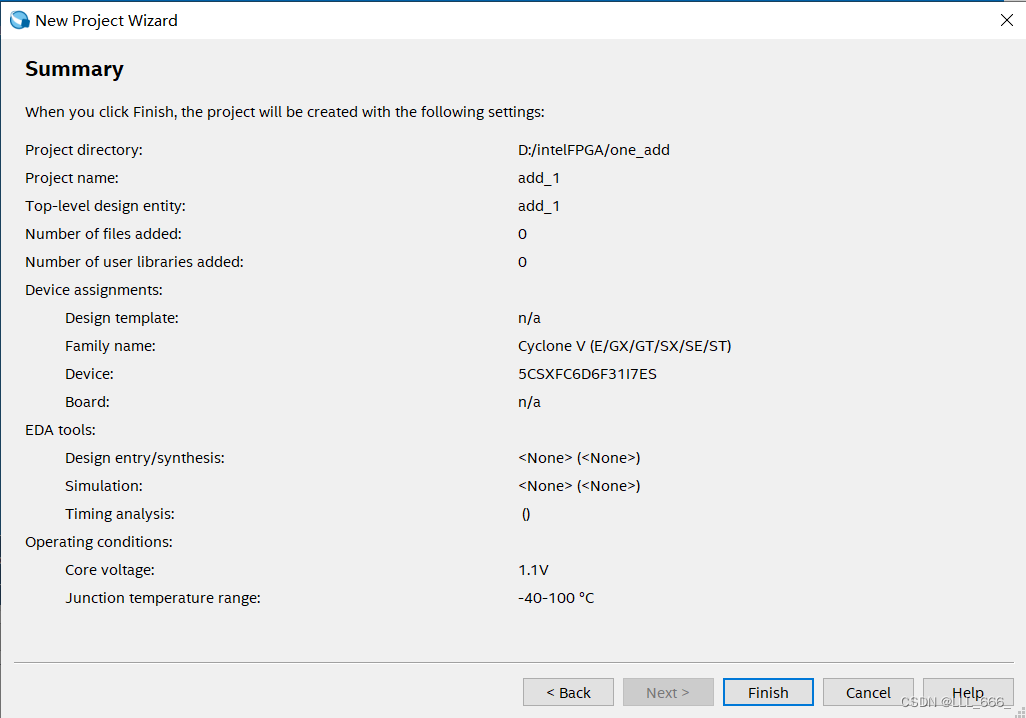

填写信息

一直next到最后点击finish

2、添加原理图

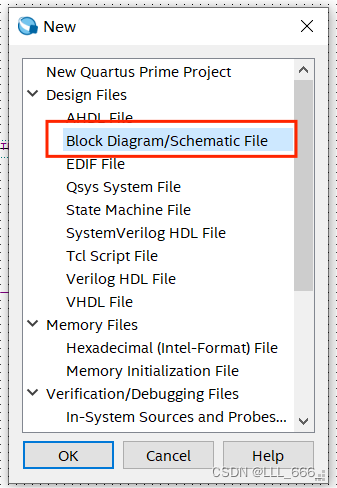

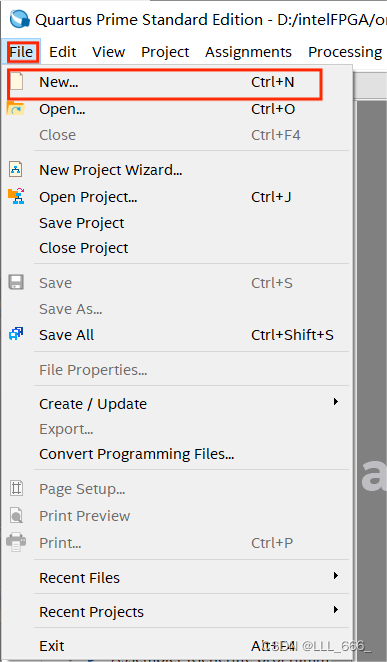

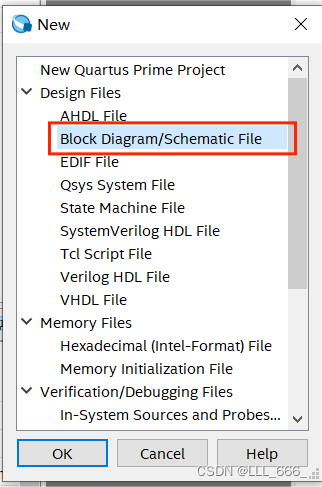

打开器件库

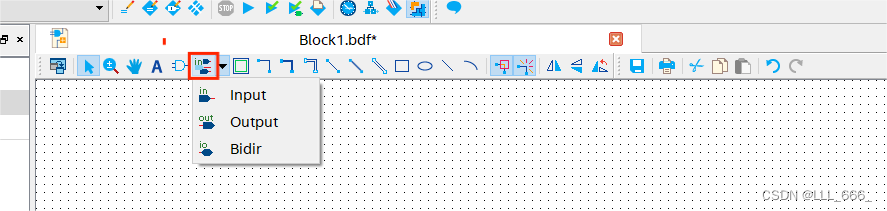

添加输入输出

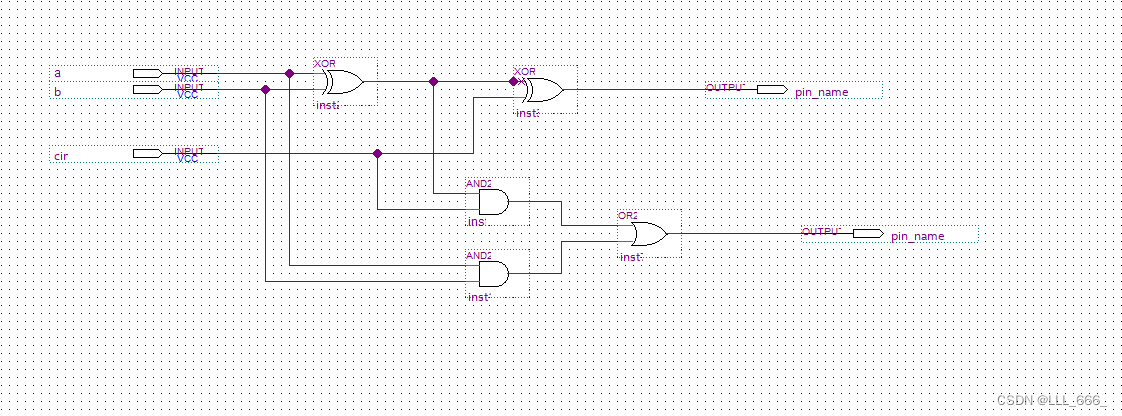

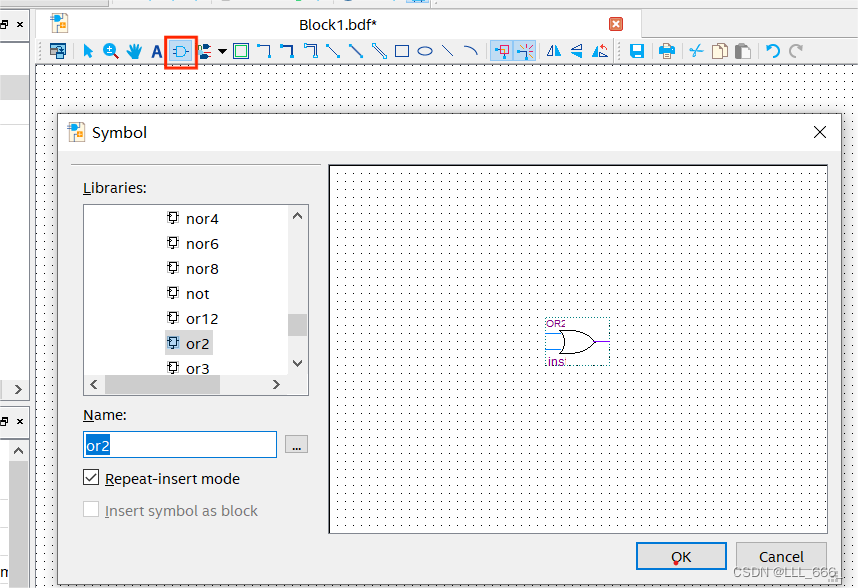

获取所需器件并按照图示连接线路

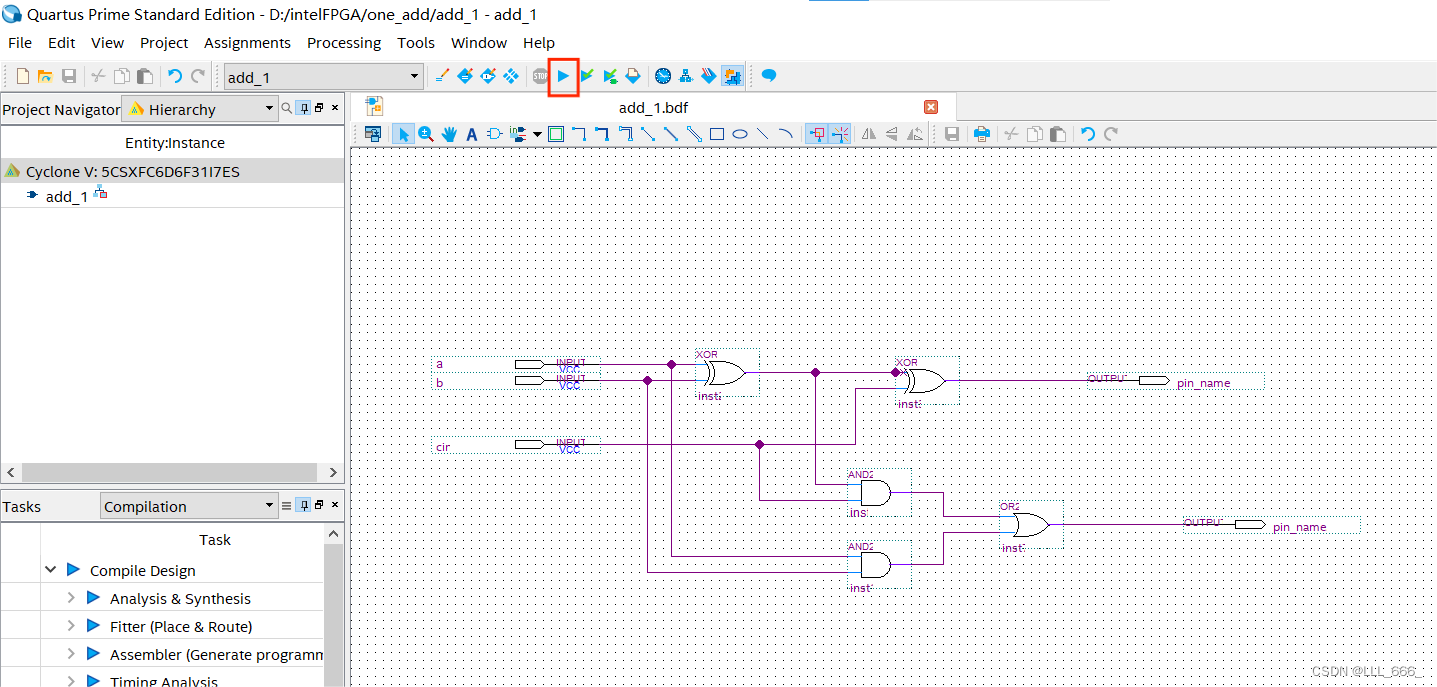

在这里插入图片描述

保存

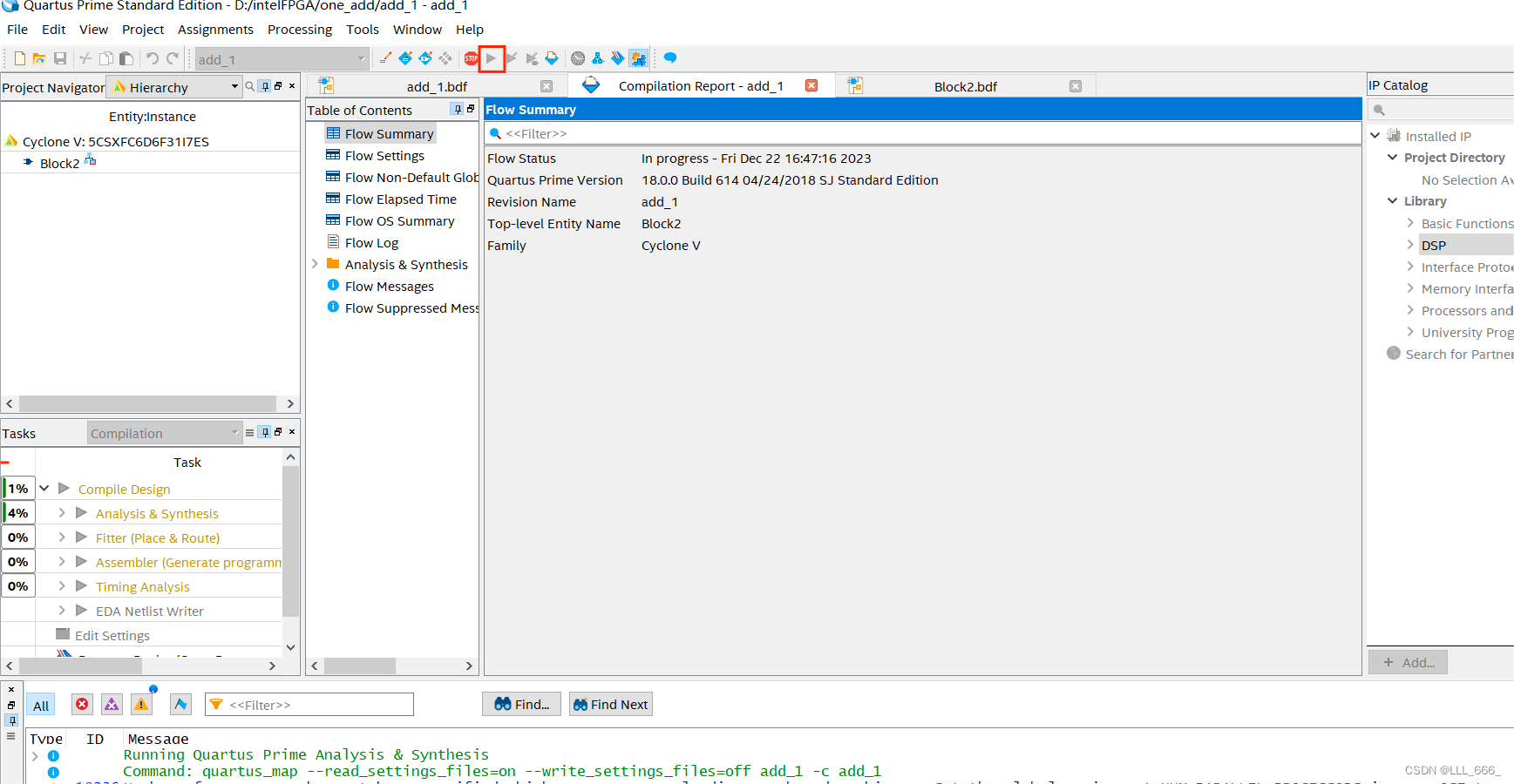

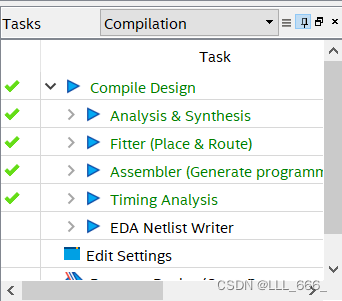

编译

等待编译完成

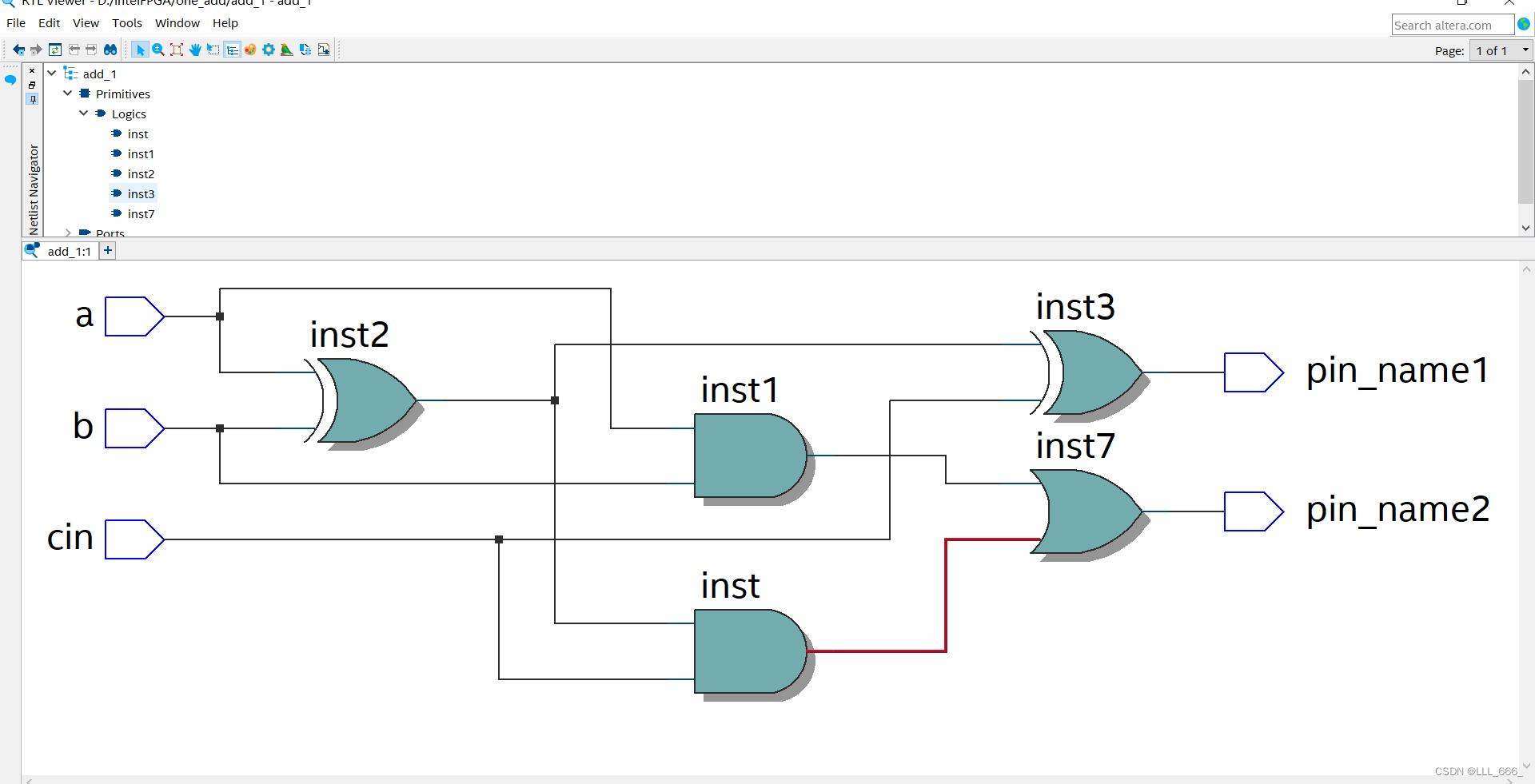

查看原理图

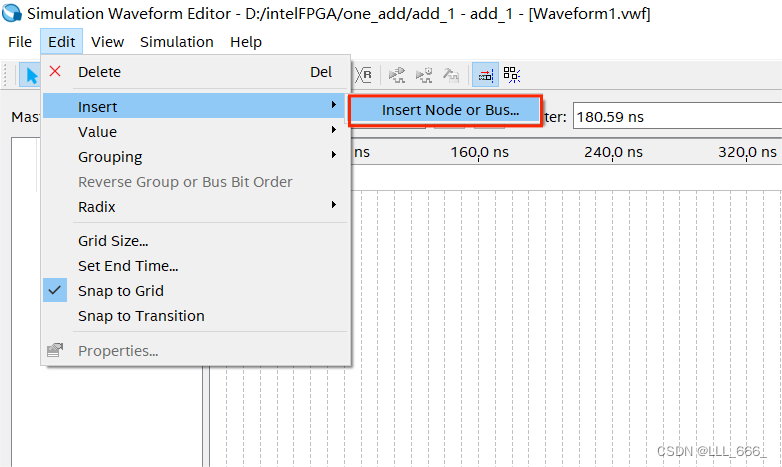

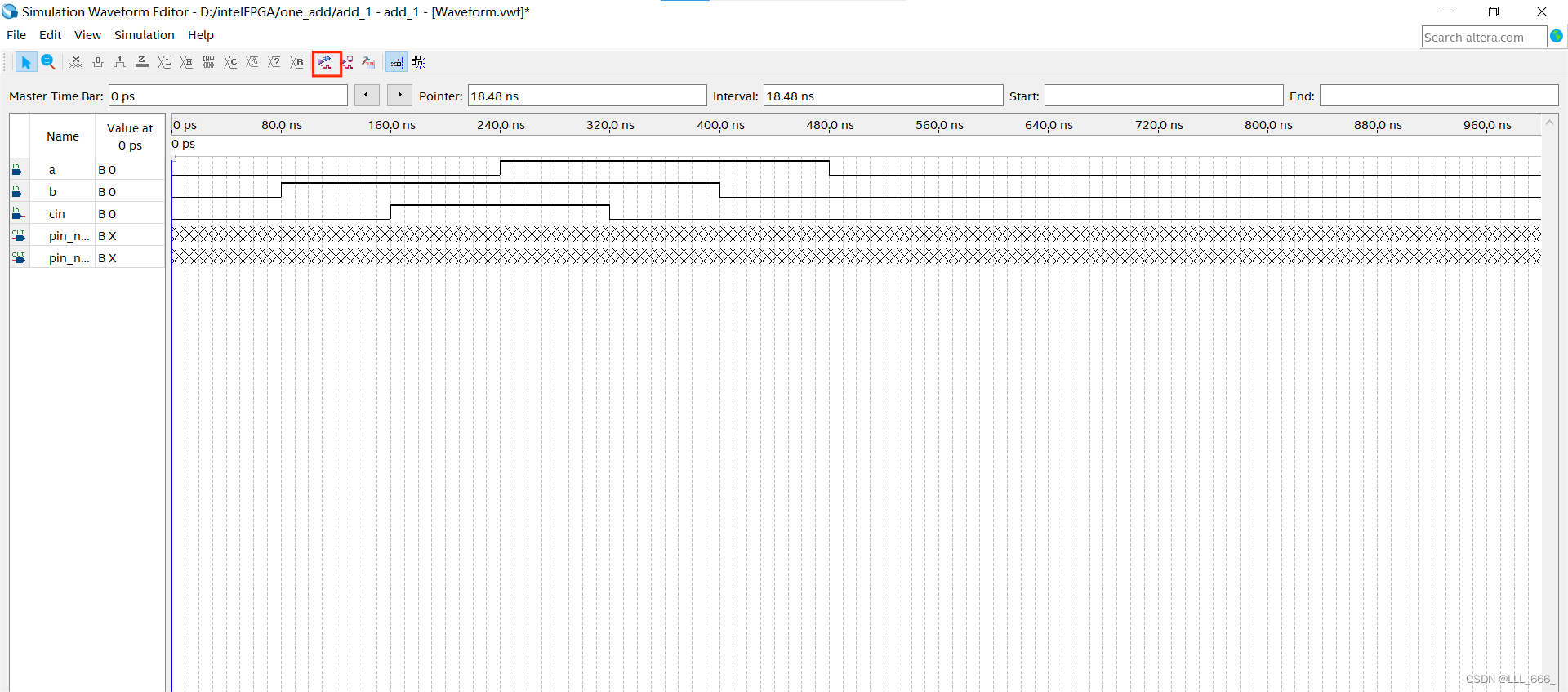

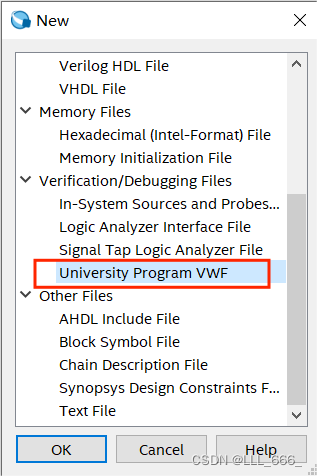

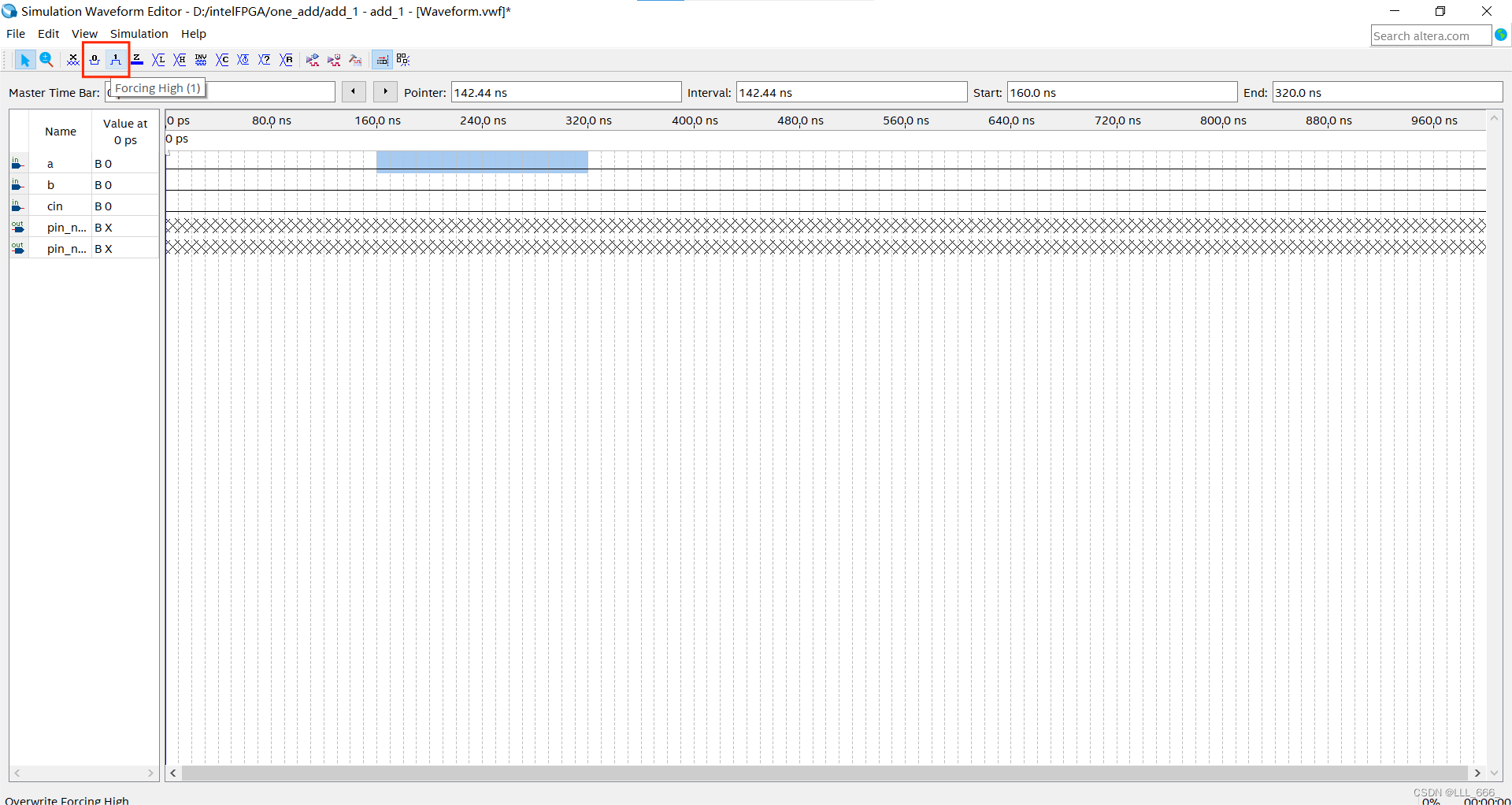

创建VWF文件

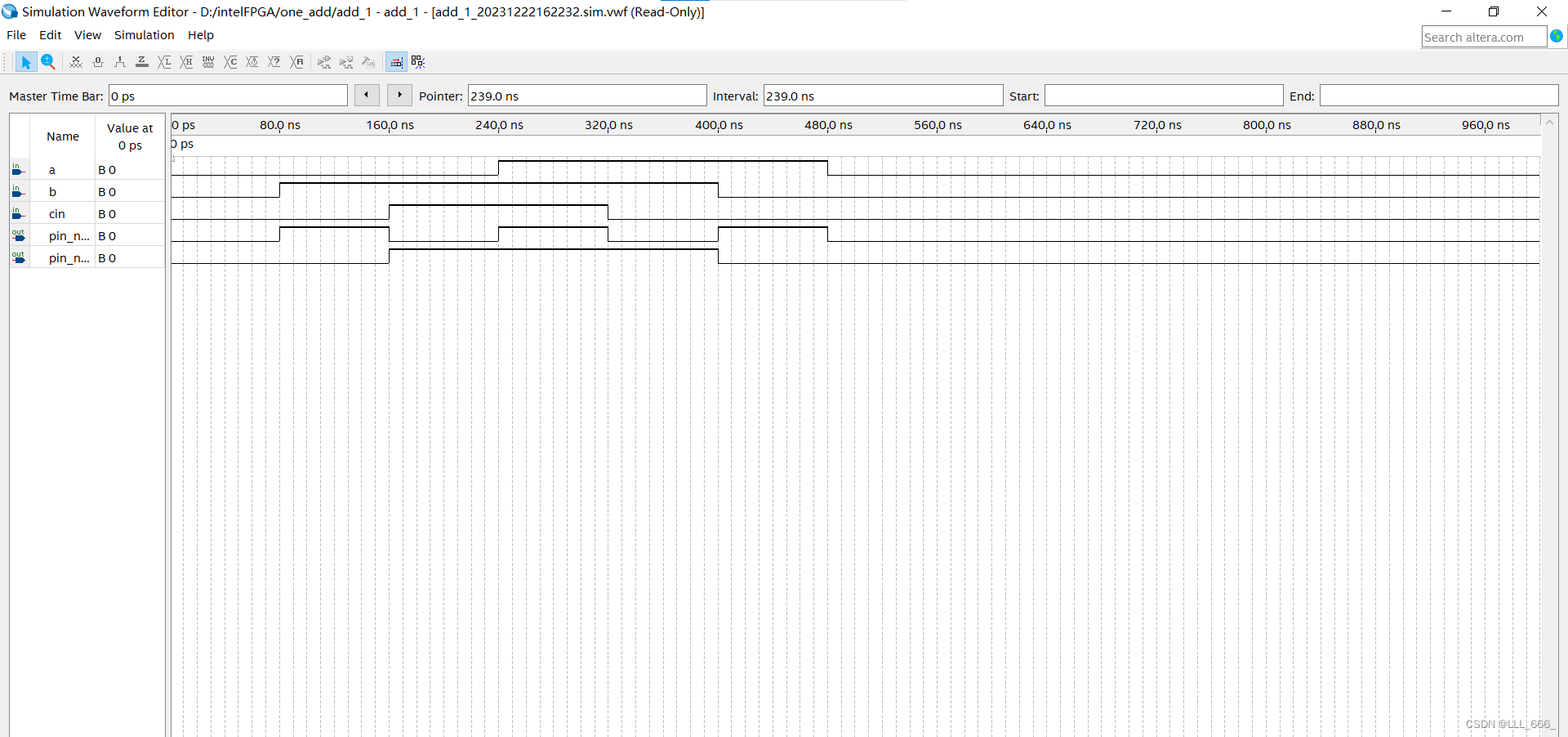

选中直线修改

开始仿真

结果正确

若仿真失败，进行仿真配置，选择tool->launch simulation library complier

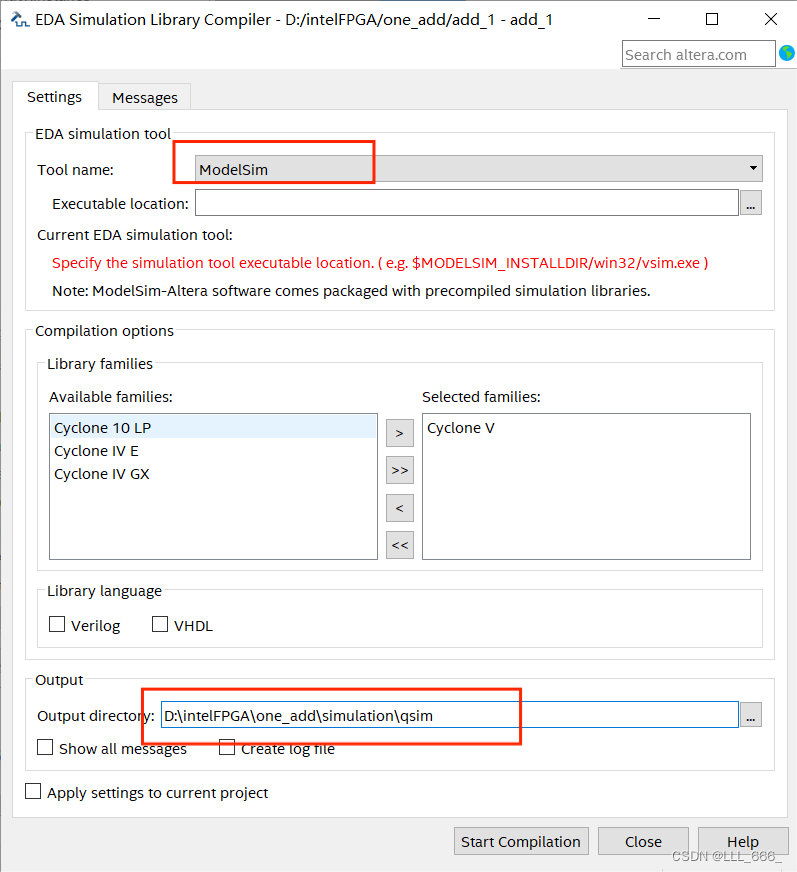

4位全加器

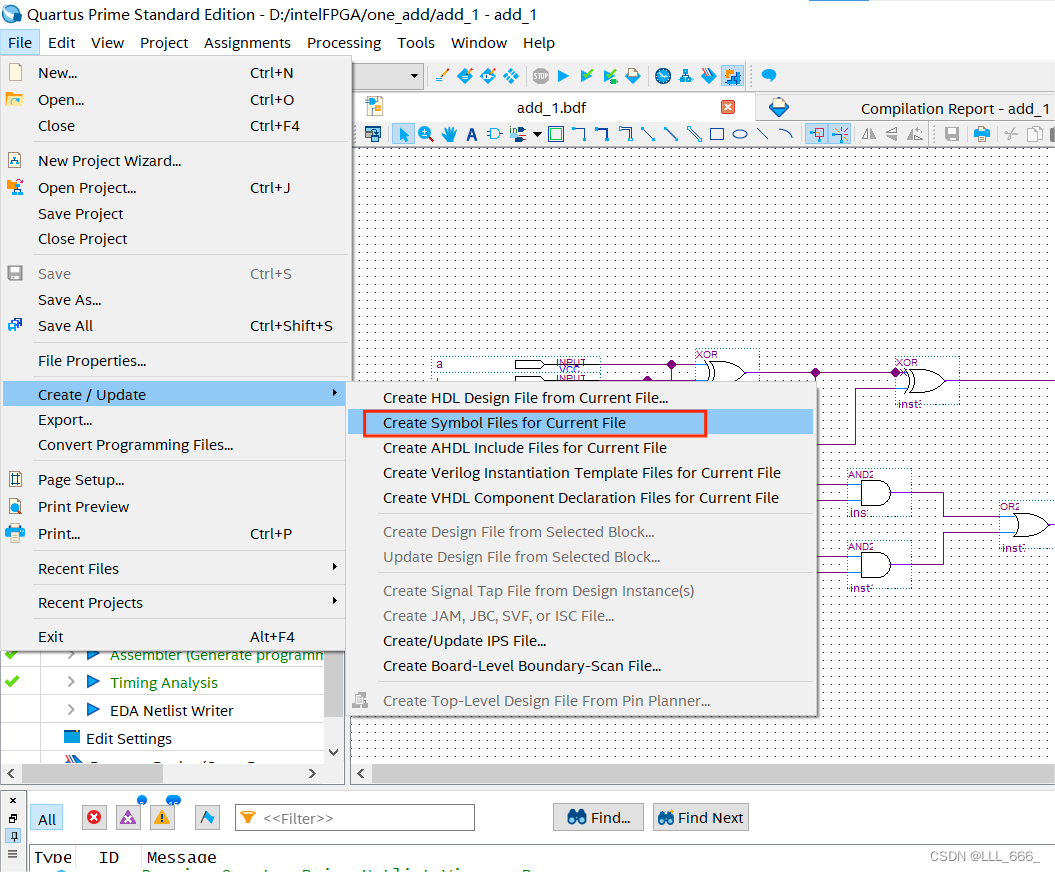

1、封装1位全加器

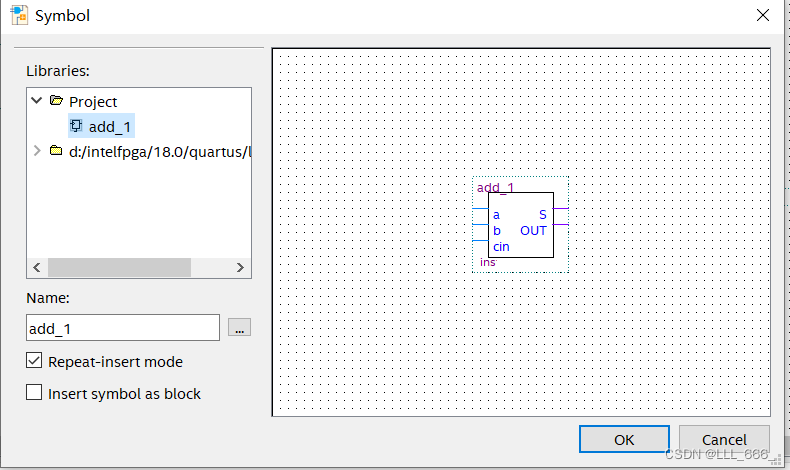

在这里插入图片描述
可在器件库中选择使用

然后新建一个项目
在这里插入图片描述

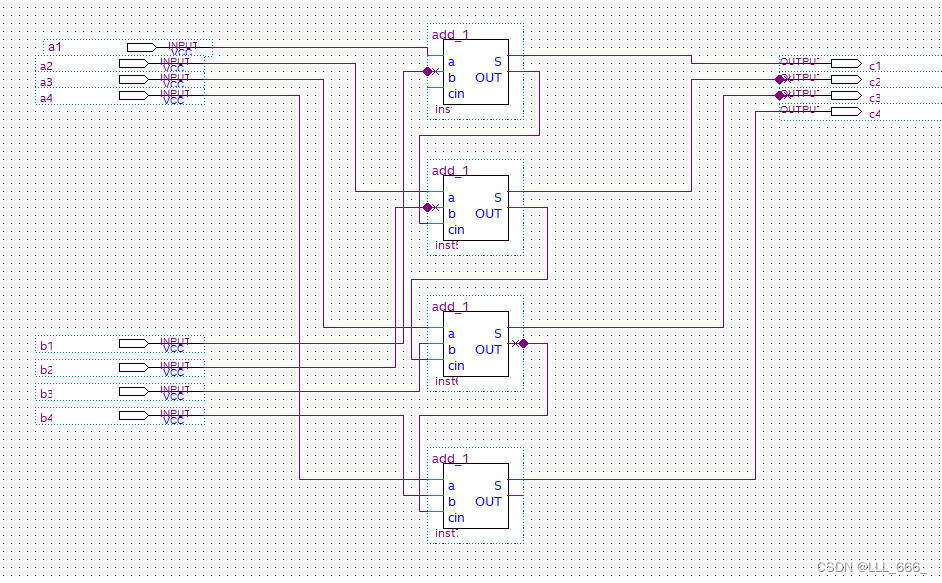

按照图示选择器件和连接线路

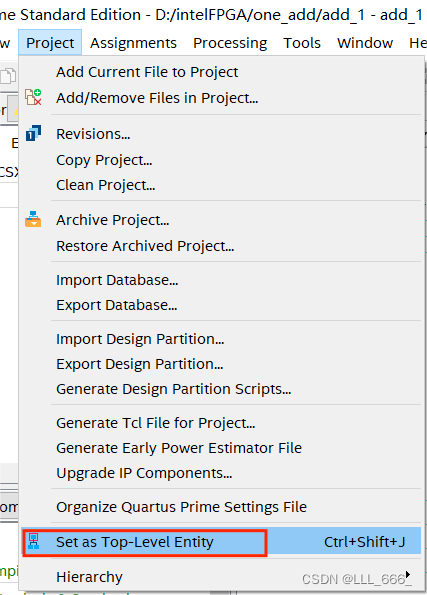

将文件置于顶层，开始编译

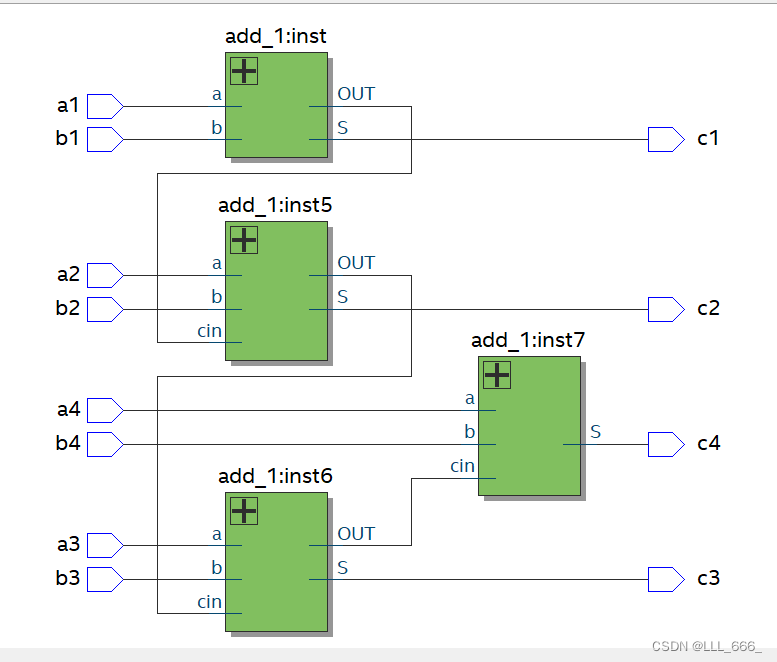

查看电路图
在这里插入图片描述

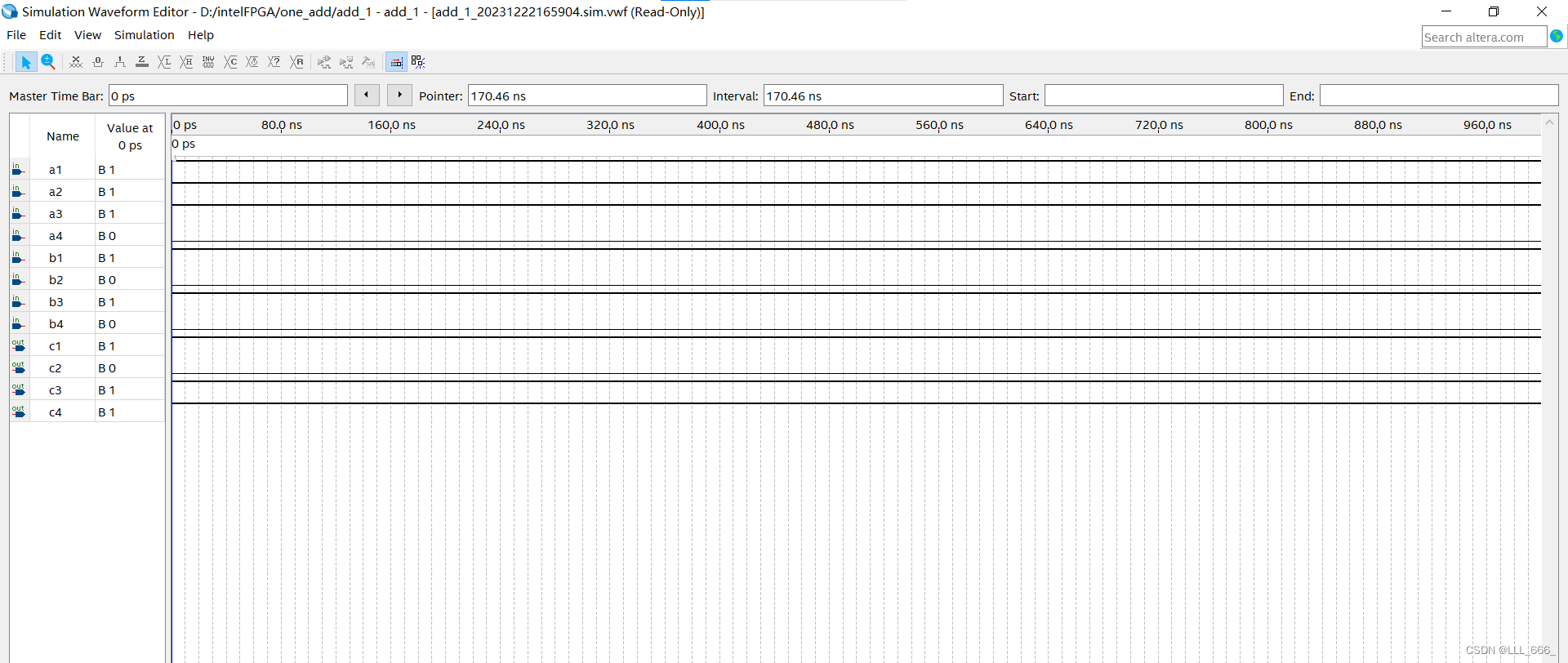

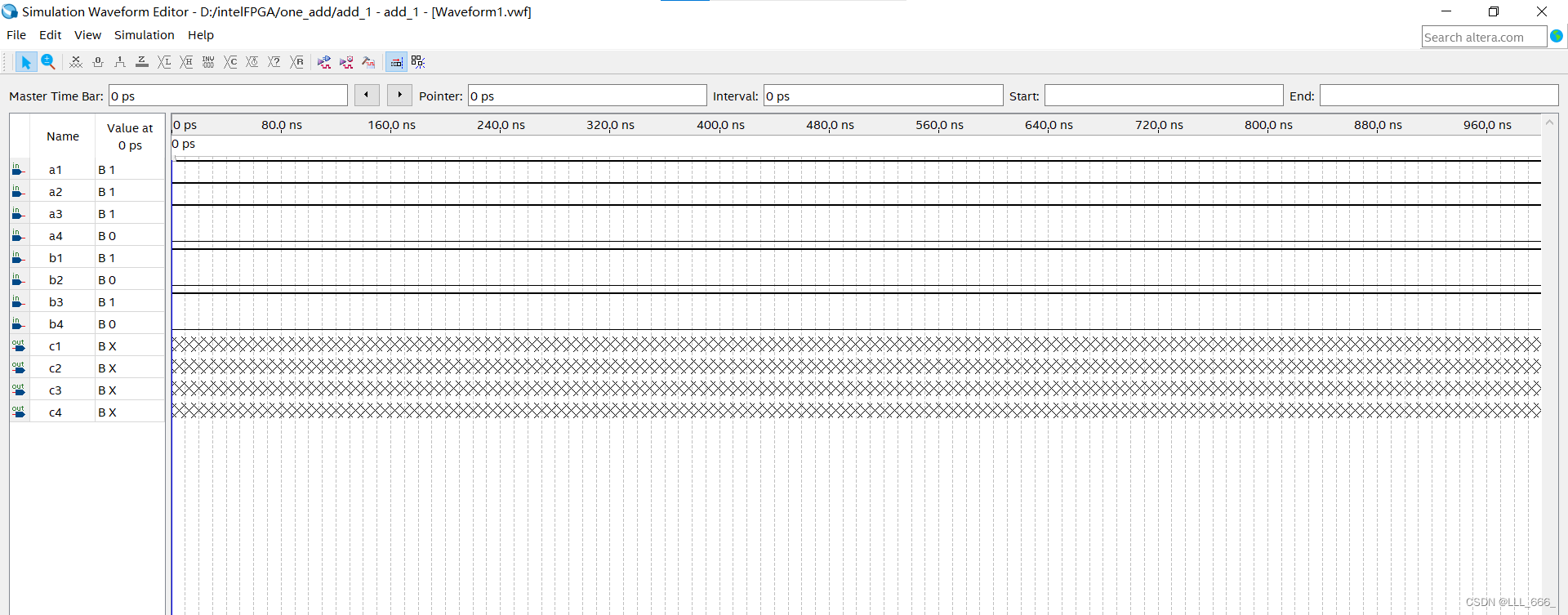

创建波形图并验证1110+1010

结果为1000，答案正确。

2.Verilog编程

1、1位全加器

module Verilog2 (

  input A, B, Cin,

  output Sum, Cout

);



  wire X1, X2, X3, X4;

  // XOR gates

  assign X1 = A ^ B;

  assign X2 = X1 ^ Cin;

  // AND gates

  assign X3 = A & B;

  assign X4 = X1 & Cin;

  // OR gates

  assign Sum = X2;

  assign Cout = X3 | X4;



endmodule

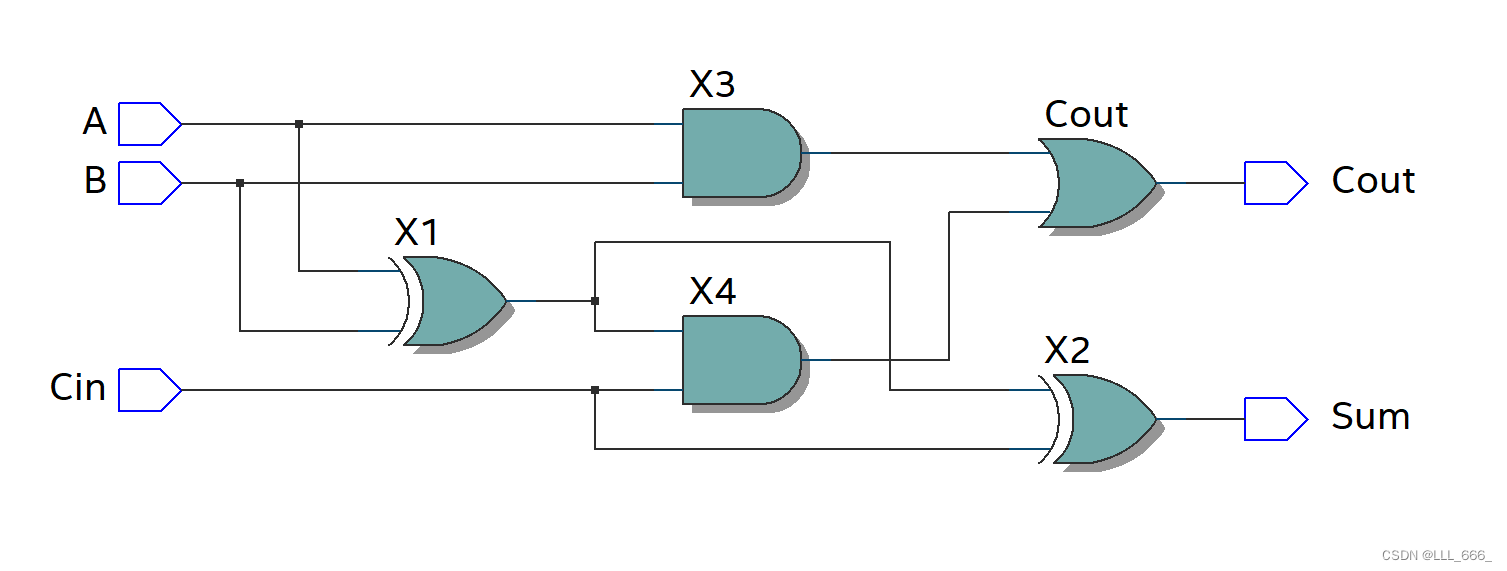

在这里插入图片描述

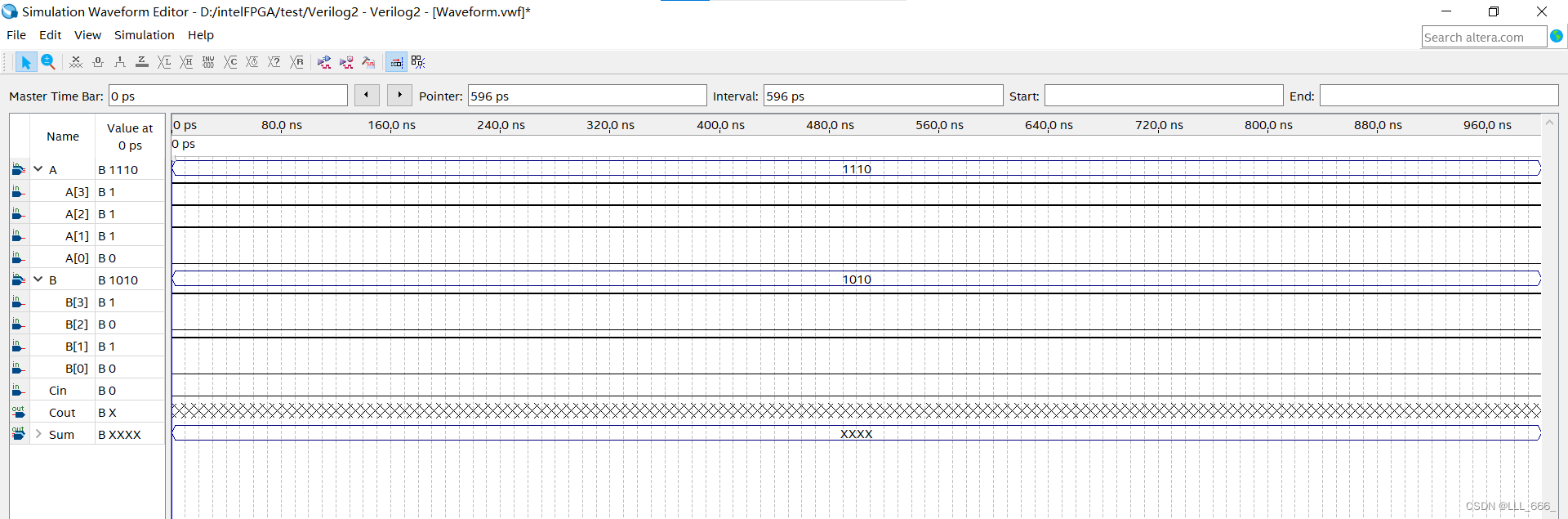

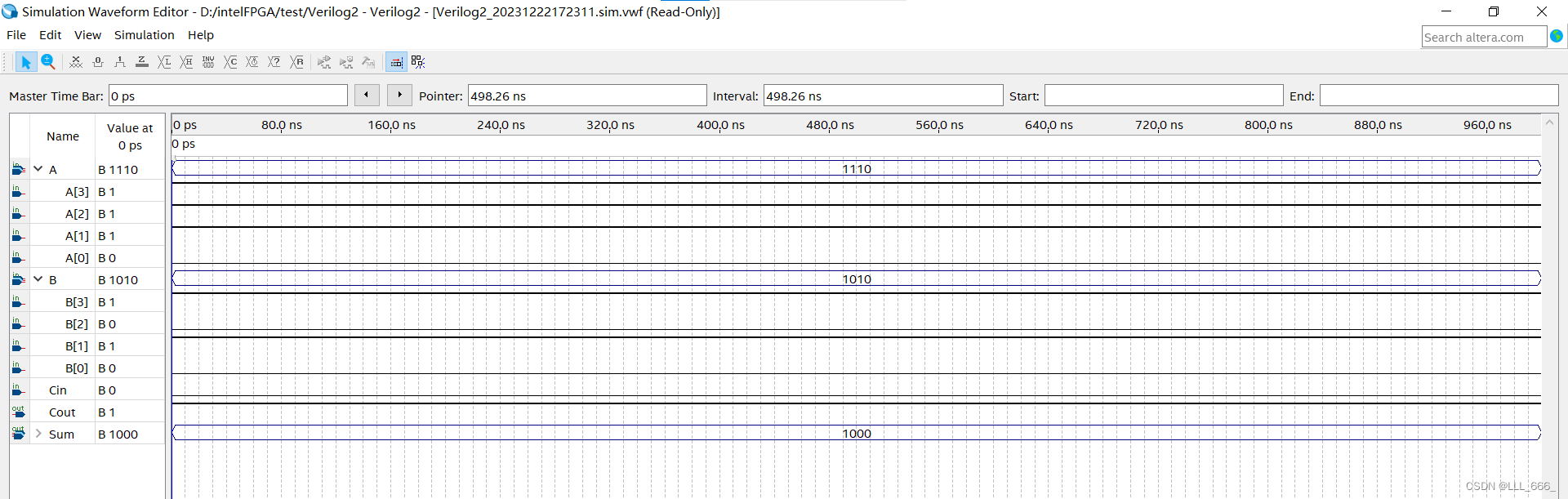

开始仿真，验证一下1110+1010

结果正确

2、4位全加器
（1）行为级

module Verilog2(
    input [3:0] A,
    input [3:0] B,
    input Cin,
    output [3:0] Sum,
    output Cout
);

reg [3:0] Sum_int;
reg Cout_int;

always @(A or B or Cin)
begin
    Sum_int = A + B + Cin;
    Cout_int = (A[3] & B[3]) | (B[3] & Cin) | (Cin & A[3]);
end

assign Sum = Sum_int;
assign Cout = Cout_int;

endmodule

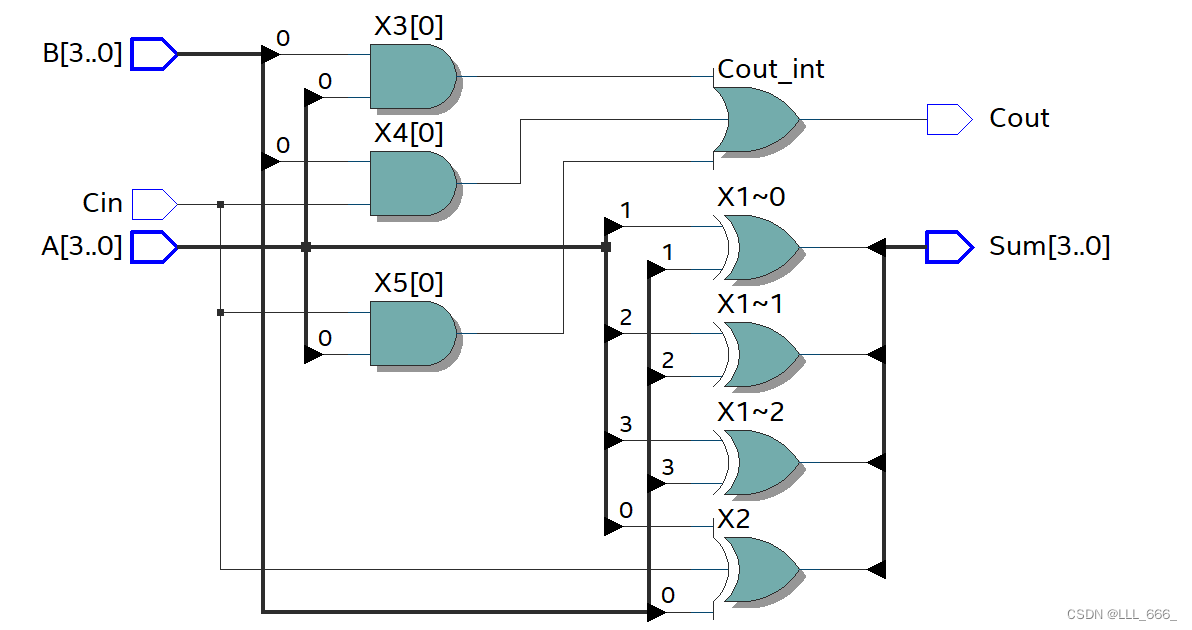

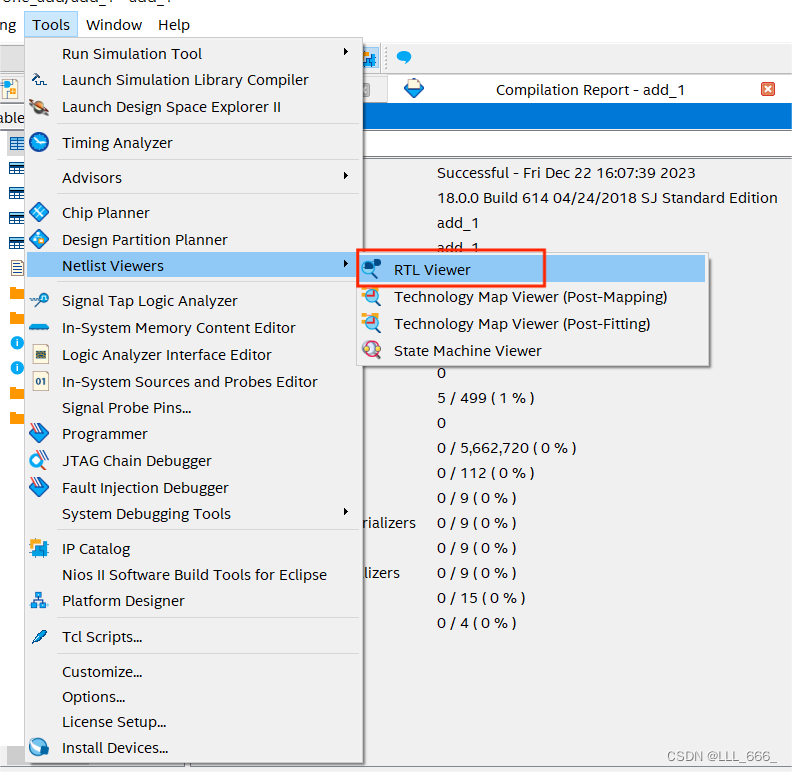

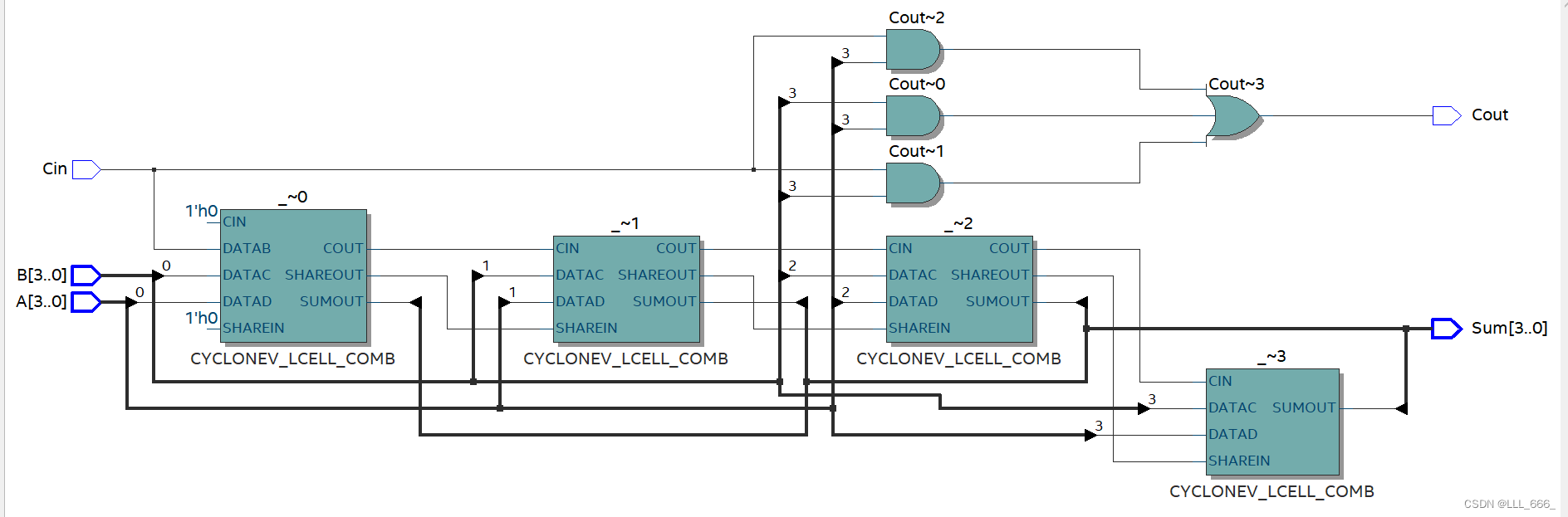

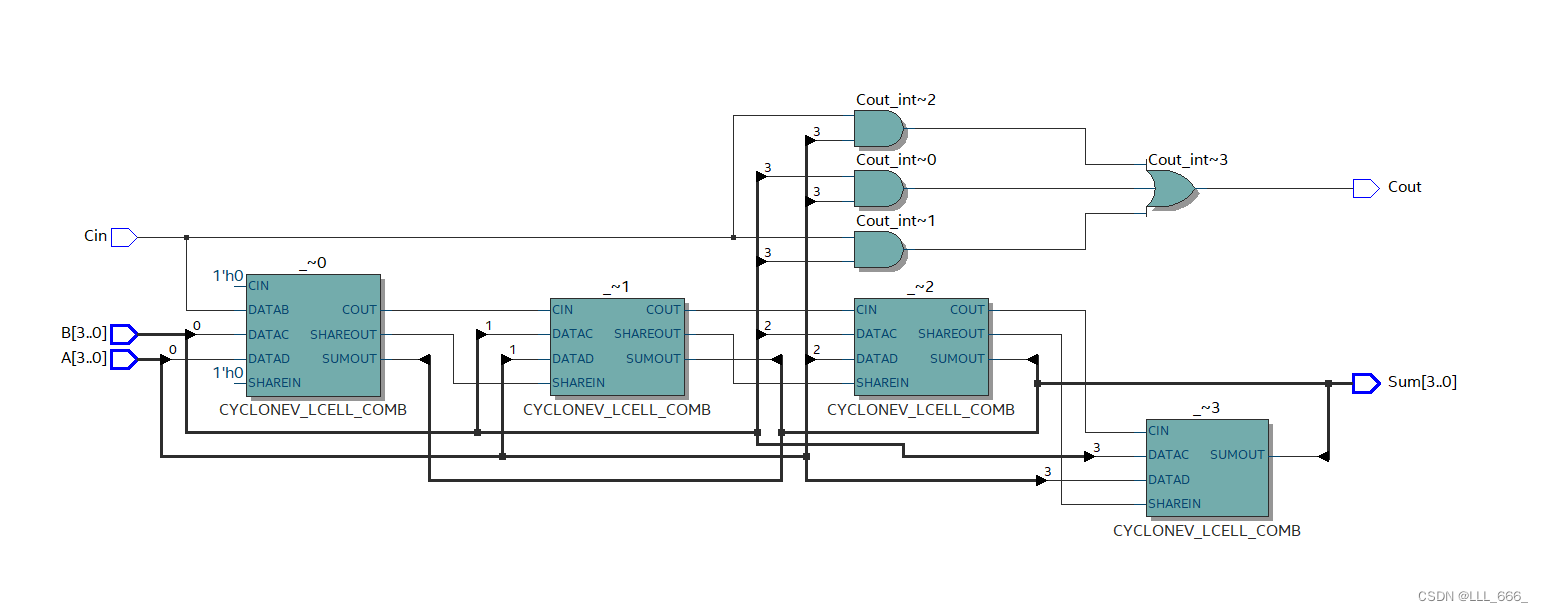

查看电路图
在这里插入图片描述

（2）门电路

module Verilog3(
    input [3:0] A,
    input [3:0] B,
    input Cin,
    output [3:0] Sum,
    output Cout
);

// Internal signals
wire [3:0] X1, X2, X3, X4, X5;
wire Cout_int;

// XOR gates for Sum bits
assign X1 = A ^ B;
assign X2 = X1 ^ Cin;
assign Sum = X2;

// AND gates for carry generation
assign X3 = A & B;
assign X4 = B & Cin;
assign X5 = Cin & A;

// OR gate for Cout generation
assign Cout_int = X3 | X4 | X5;
assign Cout = Cout_int;

endmodule

在这里插入图片描述

（3）数据流

module Verilog4(
    input [3:0] A,
    input [3:0] B,
    input Cin,
    output [3:0] Sum,
    output Cout
);

// Dataflow-style description using assignments
assign Sum = A + B + Cin;
assign Cout = (A[3] & B[3]) | (B[3] & Cin) | (Cin & A[3]);

endmodule

在这里插入图片描述

五、总结

使用Logisim软件：
学习使用Logisim软件时，我觉得阅读相关的教程和使用手册非常有帮助。Logisim提供了直观易用的界面和组件库，让我能够快速构建和测试数字电路。
通过从简单的电路设计开始，逐步增加复杂度，我逐渐掌握了Logisim软件的功能和操作技巧。我发现利用Logisim提供的工具和组件，如开关、LED、时钟等，能够更直观地验证电路的功能。
使用Quartus软件：
对于Quartus软件的学习，我发现了学习FPGA的基本原理和架构的重要性。了解Quartus的工作流程和设计流程，让我更好地理解了软件的使用方法和设计要求。
在设计过程中，我特别关注时序约束的设置。合理设置时序约束，能够保证电路的正确性和稳定性。
