三相桥式电压型 PWM 逆变器简介与仿真

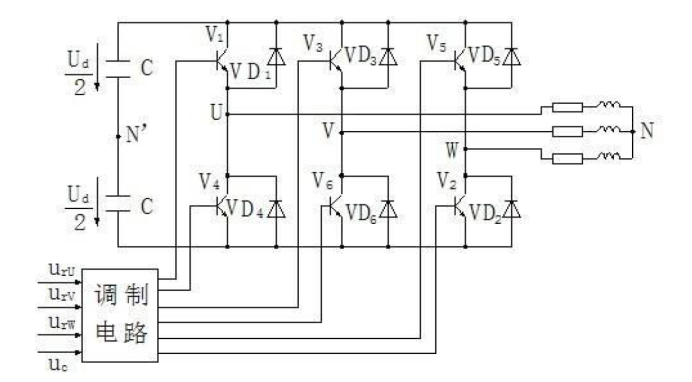

电路介绍

这种电路往往是采用双极性控制方式，也可以说是SPWM。SPWM调制的门极驱动信号，共有3个互差120°的正弦参考信号和1个三角载波，正弦参考波与三角载波比较后，得到门极驱动信号。开关管的通断由驱动信号决定，当时，a相上管导通，上管和下管互补，因此关断。门极驱动信号分别与互补。输出相电压，线电压。

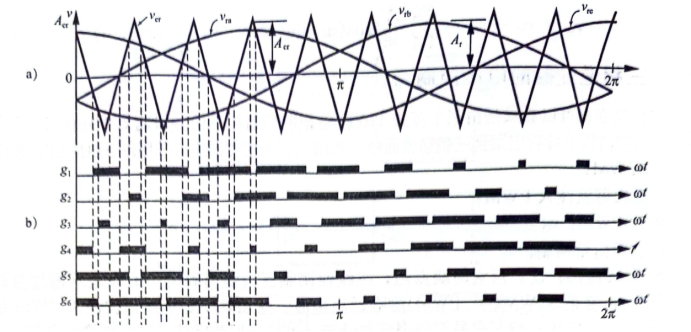

SPWM调制的门极驱动信号如图a所示，门极驱动信号如图b所示。

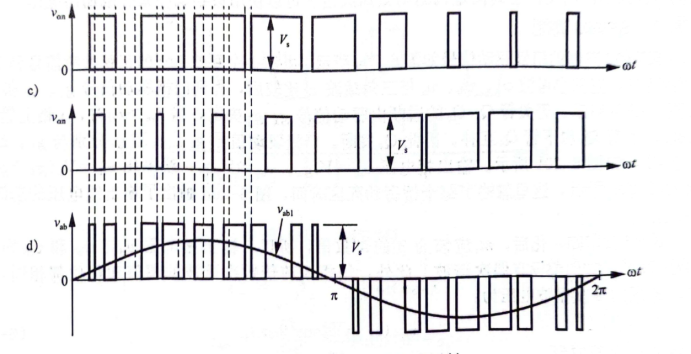

输出相电压如图c所示，输出线电压的基波成分如图d所示。

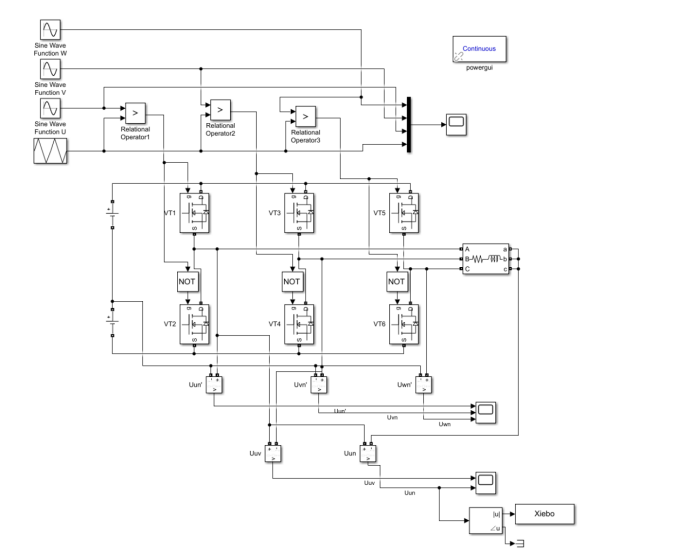

在Simulink中搭建电路

• 选取开关元件MOSFET，共计摆放6个。分别命名为VT1~VT6。
• 选取三个正弦信号发生器，设置频率为2*pi*50，并且U、V、W分别设置相位为0，-120/360*2*pi，+120/360*2*pi。
• 选取三角波发生器，设置频率为9e3Hz。这样，三角波发生器就会产生从-1到1的波。
• 选取大于判断模块，这样就在三角信号波大于三角波的时候，输出1开启信号；当三角信号波小于三角波的时候，输出0关断信号。
• 每一相的上下两个MOSFET，必然是一个开启，另一个关断，所以使用not模块，让开关信号相反。
• 添加其他测量装置，连接好连线。

电路的工作时序

这里选取调制度为0.8的情况来说明。

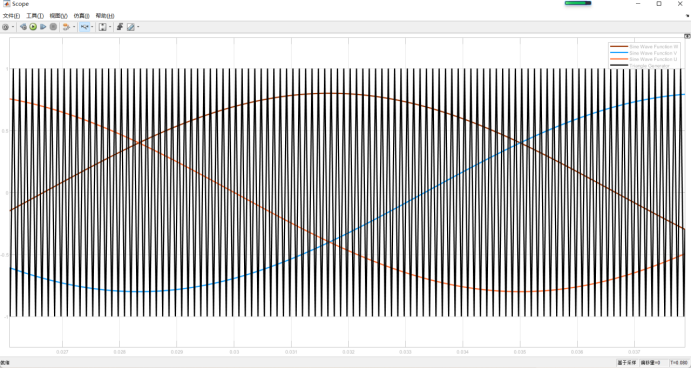

三角载波和来自三相的正弦信号波

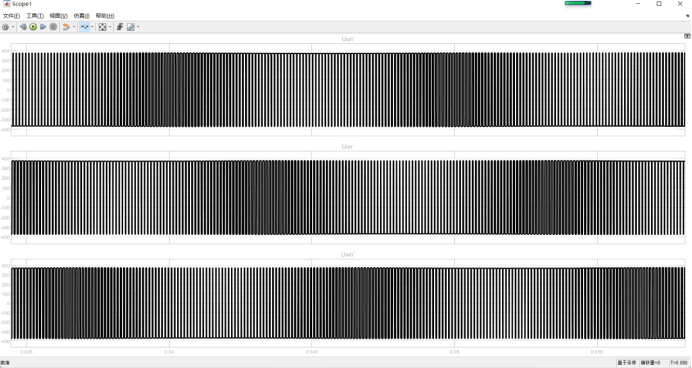

Uun’、Uvn’、Uwn’的电压波形

可见三个波形是相位相差120度，且是疏密有间的矩形波。

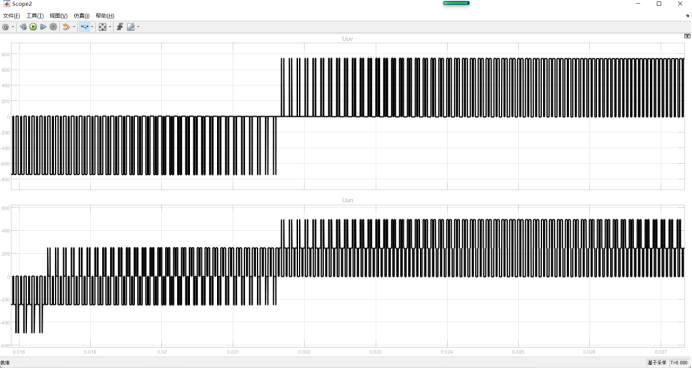

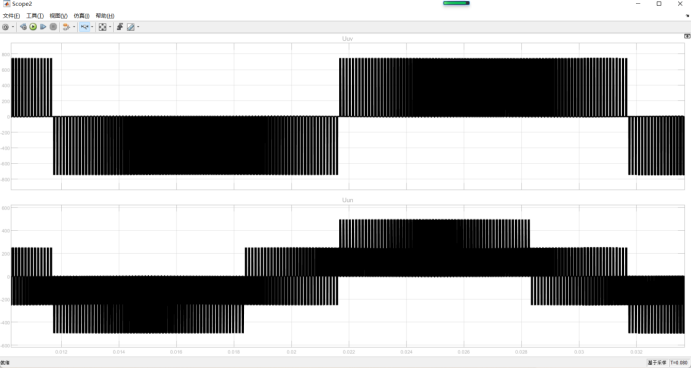

Uun和Uuv

显示了一个相电压和线电压的波形，首先是一个周期的大全图。

然后是放大一部分的波形图。

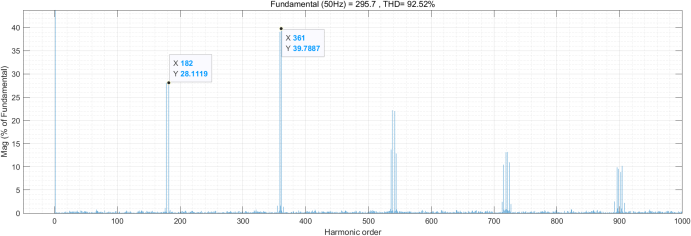

输出电压的频谱成分

这里选取几个调制度，分析一个相的输出电压的频谱成分。

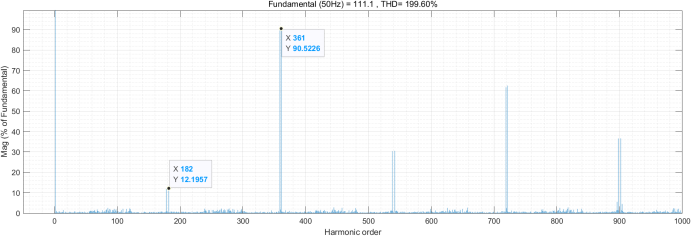

调制度为0.3时

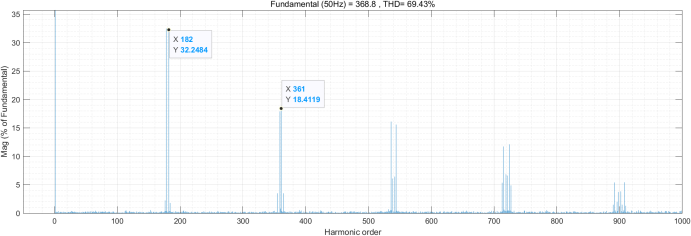

调制度为0.5时

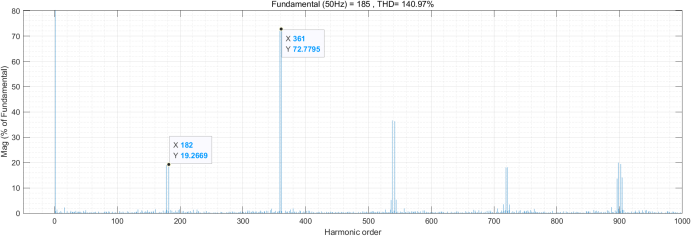

调制度为0.8时

调制度为1时

总结

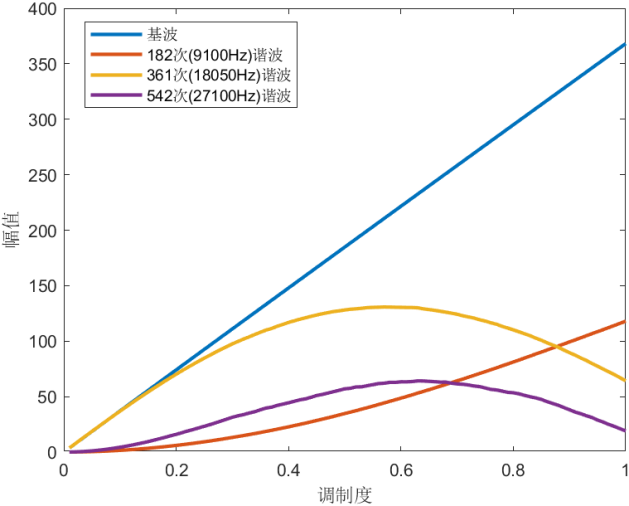

可见，随着调制度的变化，谐波的主要成分没有发生改变，都集中在180次谐波（9kHz）、360次谐波（18kHz）等附近，即在次谐波附近。而且含量也随着调制度的不同而不同，可以绘制出下面这张图。

这张图显示出了基波、182次(9100Hz)谐波、361次(18050Hz)谐波和542次(27100Hz)谐波幅值的变化趋势。

理论分析

输出电压有效值通过改变调制比（是正弦信号波的幅值，是三角载波的幅值）来改变。每个脉冲的面积与对应时间段内的正弦波面积相等。假定为第m个脉冲的宽度，可得到输出电压有效值为：

可得到输出电压的傅里叶级数为:

第m个脉冲的起始时间tm和起始角αm为:

式中为:

式中:。第m个脉冲宽度(或脉冲角)为：

逆变器的输出电压包含谐波分量，PWM技术使得谐波在开关频率及其倍频等附近，谐波分量的频率具有以下形式:

式中:谐波的第n次为第j倍载波比的第k次边带。

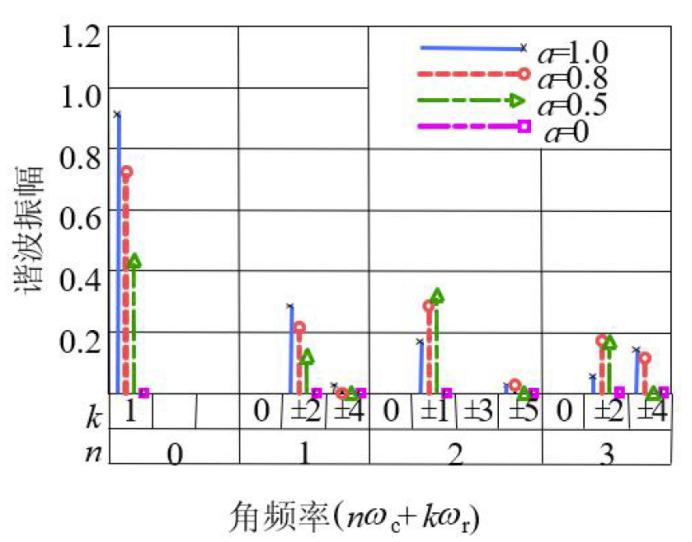

可以绘制出下面这张图，说明了不同调制度下，谐波振幅的大小变化。
