最近调试一款路由器的无线部分，由于经验缺乏，暂时没有调试好，但是在调试过程中发现基带芯片与PA之间有一段用了信号衰减电路，由于是第一次使用，特地查了下相关理论以便分析：

一、功率衰减器基本原理：

从微波网络观点看，衰减器是一个二端口有耗微波网络。它属于通过型微波器件。可对RF/MW信号产生一定的衰减。若信号输入端的功率为P1，而输出端的功率为P2，衰减器的功率衰减量为A（dB），若P1、P2以分贝毫瓦（dBm）表示，则两端功率端的关系为：P2=P1-A；即衰减量为：

二、功率衰减器的主要用途：

控制功率电平——在微波超外差接收机对本振输出功率进行控制，获得最佳噪声系数和变频损耗，达到最佳接受效果。在微波接收机中，实现增益自动控制，改善动态范围；

去耦元件——作为振荡器和负载之间的去耦元件；

作为标准——作为比较功率电平的相对标准；

用于雷达抗干扰中的跳变衰减器——是一种衰减量能突变的可变衰减器，平时不引入衰减，遇到外界干扰时，突然加大衰减。

三、功率衰减器的基本指标：

工作频带——由于射频/微波结构与频率有关，不同频段的元器件，结构不同，也不能通用；

衰减量——衰减量的大小由构成衰减器的材料和结构确定。衰减量用分贝作单位，便于整机指标计算；

功率容量——材料结构确定后，衰减器的功率容量就确定了。如果让衰减器承受的功率超过这个极限值，衰减器就会被烧毁；

回波损耗——两端的输入输出驻波比应尽可能小，以避免对两端电路有影响，即两端电路都是匹配的。

四、功率衰减器的基本组成：

构成射频/微波功率衰减器的基本材料是电阻性材料;通常的电阻是衰减器的一种基本形式，由此形成的电阻衰减网络就是集总参数衰减器;通过一定

的工艺把电阻材料放置到不同波段的射频/微波电路结构中就形成了相应频率的衰减器;如果是大功率衰减器，体积肯定要加大，关键就是散热设计。

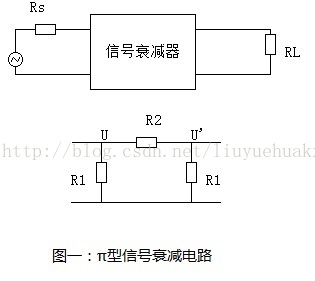

此处的信号衰减器是π型衰减器，可看做无源二端口网络，参见图一；

信号衰减器设计的难点在于要保证阻抗的一致性，即：从信号衰减器的信号源端看进去的等效电阻跟信号源内阻Rs一致，从信号衰减器的负载端看进去的等效电阻跟负载电阻RL一致；此处为射频部分的匹配电阻，Rs=RL=50Ω，令Rs=RL=Rc；令电压衰减量位N，则可建立下列方程：

求解上面三个方程，可得到R1、R2与RC和N的关系：

按照获得的公式可以选配合适的电阻，下表示常见的衰减量（dB）与对应的电阻值的关系。这里需要注意的有两点，（1）衰减量对电阻阻值很敏感，对于衰减量要求不是很高的，则不需要很高精度（2）要选无感电阻，否则普通电阻的电感量在高频时对阻抗有影响。
