所谓带芯片的TYPEC头解剖

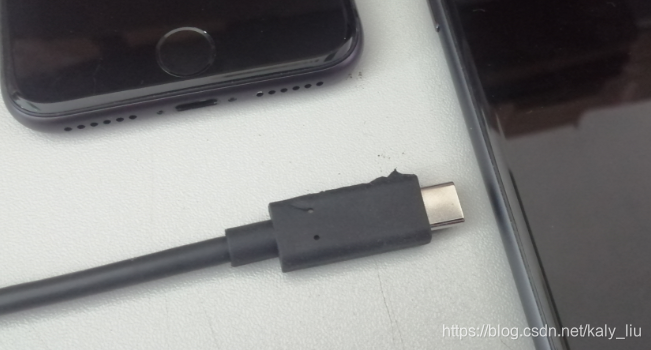

一直听说有TYPEC带芯片之类的，今天终于发现一条多余的TYPEC，看着头的确比一般的长。打算解刨看看究竟了。看下内部是否真有传说的芯片哈。

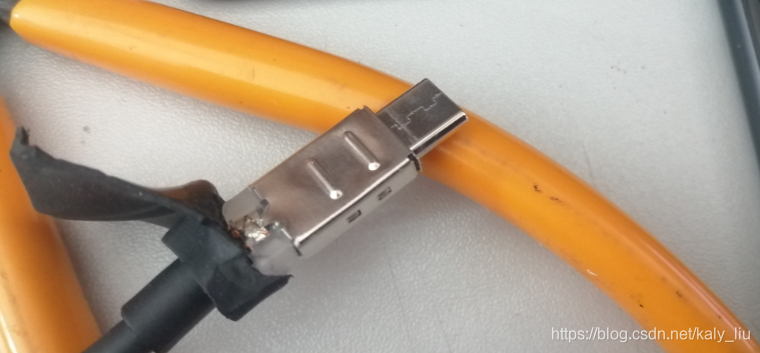

剖开发现，有个大铁盒保护着。

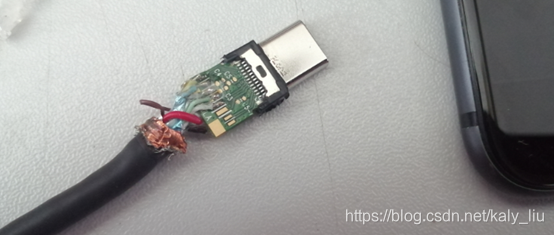

继续拆解，七零八落。终于看到内部PCB小板。

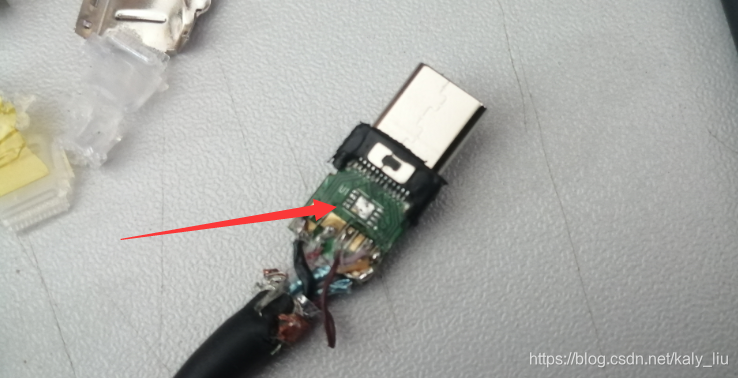

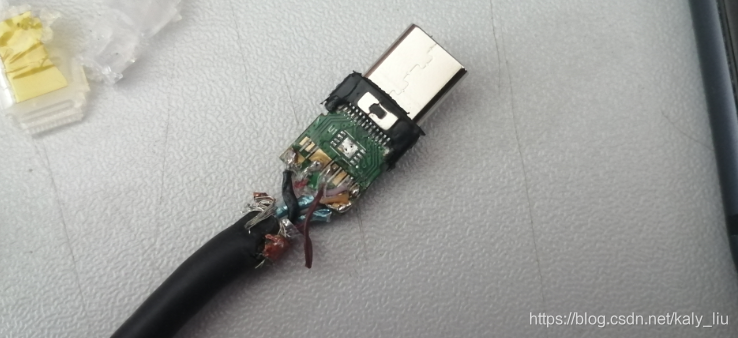

看到这个PCB上面有个U1芯片没焊，估计要上全功能的话，这个芯片就要上了。

=======================================

个人解读，有建议可以多多交流，不喜勿喷！

​​​​​​​
