STM32驱动硬件MG90S舵机

最近在调试舵机,遇到一些坑,说明一下,分享一下,不讲原理,直接分享用法

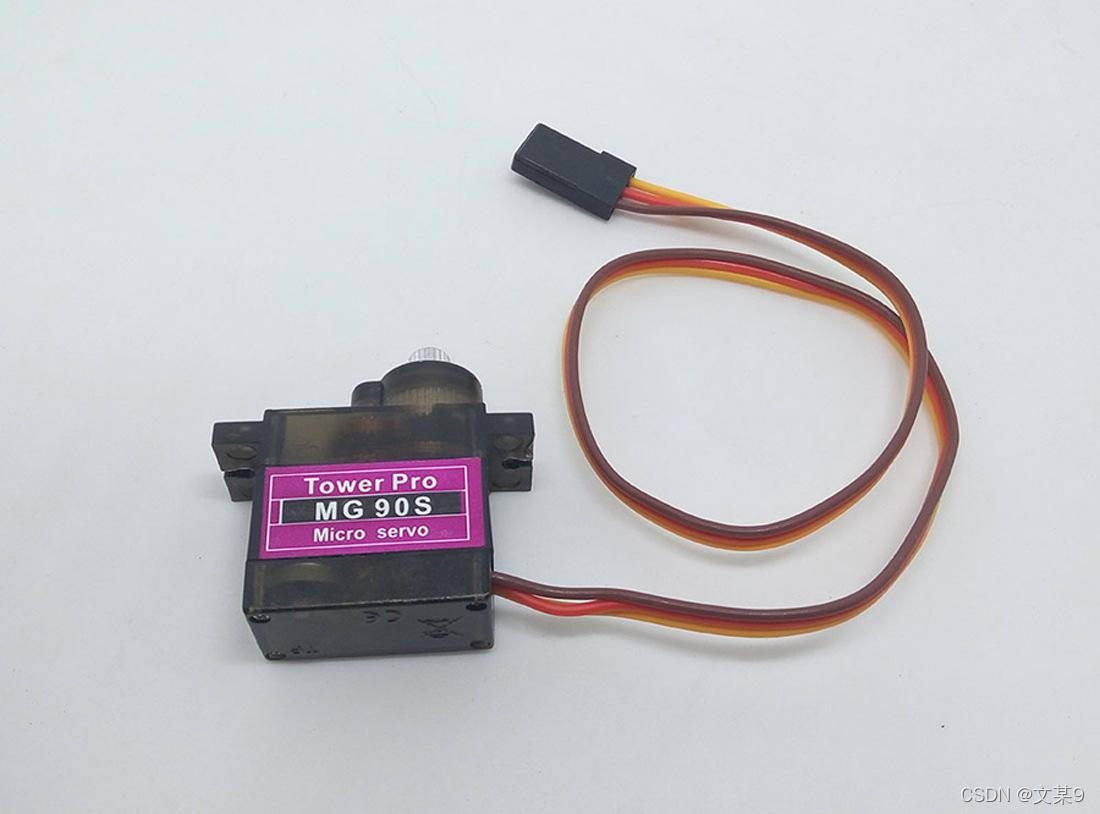

舵机外观图片

在这里插入图片描述
接线(如图)
在这里插入图片描述
软件(意思是舵机信号线接PB5)

定时器3配置pwm输出函数

void TIM3_PWM_Init(u16 arr,u16 psc)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_OCInitTypeDef  TIM_OCInitStructure;


	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);	//使能定时器3时钟
 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB  | RCC_APB2Periph_AFIO, ENABLE);  //使能GPIO外设和AFIO复用功能模块时钟

	GPIO_PinRemapConfig(GPIO_PartialRemap_TIM3, ENABLE); //Timer3部分重映射  TIM3_CH2->PB5

   //设置该引脚为复用输出功能,输出TIM3 CH2的PWM脉冲波形	GPIOB.5
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //TIM_CH2
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //复用推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIO

   //初始化TIM3
	TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值
	TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值
	TIM_TimeBaseStructure.TIM_ClockDivision = 0; //设置时钟分割:TDTS = Tck_tim
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //TIM向上计数模式
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure); //根据TIM_TimeBaseInitStruct中指定的参数初始化TIMx的时间基数单位

	//初始化TIM3 Channel2 PWM模式
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2; //选择定时器模式:TIM脉冲宽度调制模式2
 	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性:TIM输出比较极性高
	TIM_OC2Init(TIM3, &TIM_OCInitStructure);  //根据T指定的参数初始化外设TIM3 OC2

	TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable);  //使能TIM3在CCR2上的预装载寄存器

	TIM_Cmd(TIM3, ENABLE);  //使能TIM3


}

主函数

 int main(void)
 {
	 vu8 key=0;
	delay_init();	    //延时函数初始化
	//LED_Init();		  	//初始化与LED连接的硬件接口
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	 //设置NVIC中断分组2:2位抢占优先级,2位响应优先级
	KEY_Init();
	uart_init(9600);	 //串口初始化为9600
	TIM3_PWM_Init(199,7199);//修改
	 //TIM_SetCompare2(TIM3,300);
	while(1)
	{
		TIM_SetCompare2(TIM3,195);
		delay_ms(1000);

	}
	}
<think>好的,用户想了解舵机接线的方法或教程。首先,我需要整理已有的引用资料,看看里面有没有相关的信息。引用2提到舵机有三条线:VCC(红线)、GND(棕色线)和信号线(橙色线)。引用3也提到SG90舵机通常是三根线,黄色为PWM信号控制,其他颜色可能不同,但一般红线是VCC,棕色或黑色是GND,橙色或黄色是信号线。 用户可能想知道如何正确连接这些线到控制器,比如STM32。根据引用1,用户可能在使用STM32F4,需要代码示例。所以,接线步骤应该包括颜色对应、电源连接、信号线连接和代码控制部分。 需要注意不同舵机的颜色可能有所不同,比如有些可能是红色、黑色、黄色,所以得提醒用户查看手册。另外,电压问题,SG90通常是5V,不能接错,否则会损坏。信号线要接到微控制器的PWM输出引脚,比如STM32的定时器通道引脚。 代码部分,引用1提到了在STM32中实现,可能需要配置定时器生成PWM信号。需要给出一个简单的示例,说明如何设置占空比来控制角度。 最后,相关的问题可能涉及具体控制方法、常见问题解决、多舵机控制等,需要生成这些问题帮助用户进一步了解。</think>### 舵机接线方法教程 #### 1. **接线基础** 舵机通常有3根线:**电源线(VCC)**、**地线(GND)**和**信号线(PWM)**,具体颜色可能因型号而异: - **SG90舵机**:红线(VCC)、棕色或黑色(GND)、橙色或黄色(信号线)[^2][^3]。 - **其他舵机**:需查阅手册确认,但红色多为VCC,深色为GND,浅色为信号线。 #### 2. **接线步骤** 1. **连接电源**: - 将舵机的**VCC线(红色)**连接到电源正极(通常为5V,SG90支持4.8V–6V)。 - **GND线(棕色/黑色)**连接至电源负极或控制器(如STM32)的GND引脚。 2. **信号线控制**: - **信号线(橙色/黄色)**连接至微控制器(如STM32)的PWM输出引脚(例如PA0、PA1等)[^1]。 - 需确保控制器支持PWM信号输出(通过定时器配置实现)[^1]。 3. **代码示例(STM32)**: ```c // 配置定时器为PWM模式(以TIM2为例) HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_1); // 设置占空比控制舵机角度(0.5ms–2.5ms对应0°–180°) __HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_1, 75); // 设置角度为90° ``` #### 3. **注意事项** - **电压匹配**:避免超压(如SG90不可接12V)。 - **共地处理**:控制器与舵机电源需共地,否则信号不稳定。 - **多舵机控制**:若同时使用多个舵机,需外接独立电源以避免电流过载。 --- ###
