Vivado/Vitis调试多设备记录（2023.1版）

Vivado/Vitis调试多设备记录（2023.1版）

1.打开XSCT（Xilinx Command-Line Tools）

通常在Vitis的安装目录下
例如：D:\Xilinx\Vitis\2023.1\bin\xsct.bat

2.获取设备UID

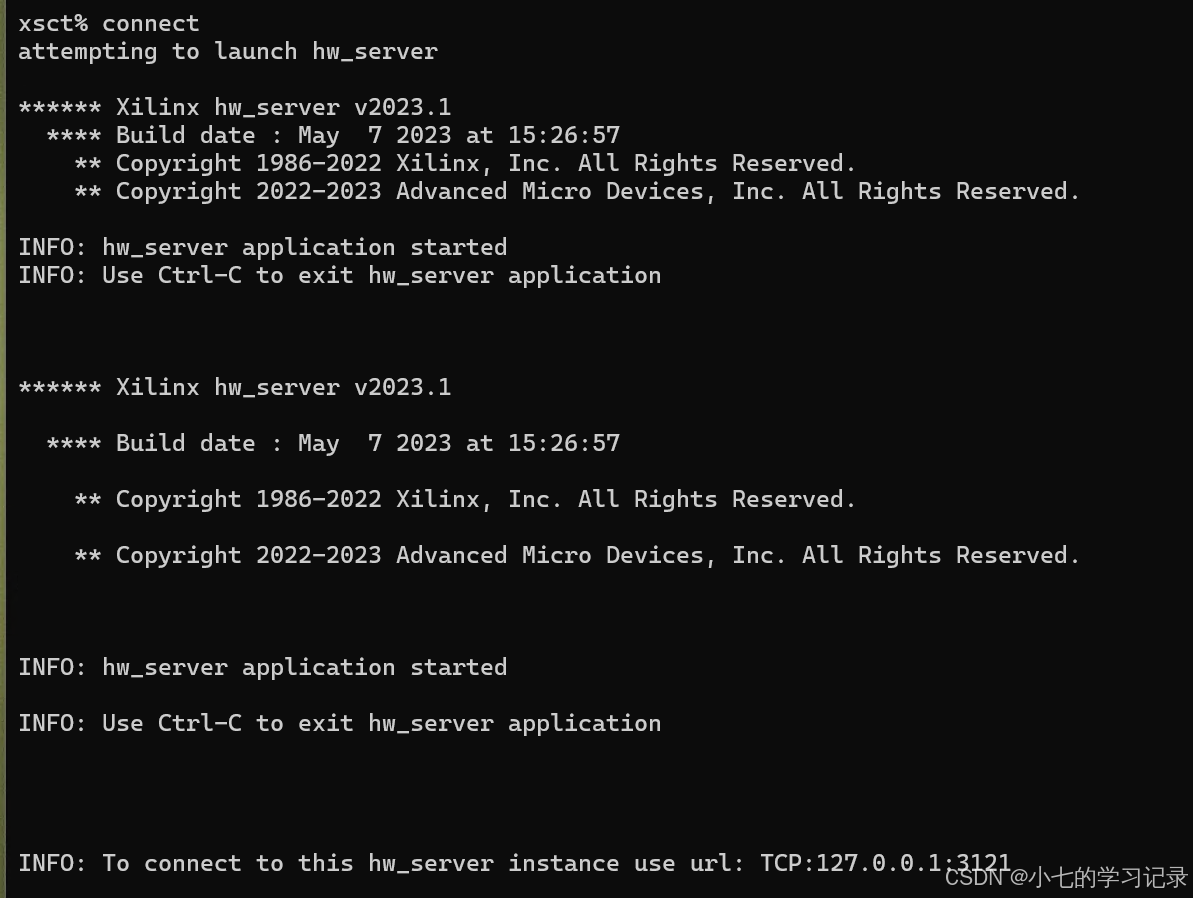

打开XSCT，输入connect（此步骤会后台打开一个hw_server，占用3121端口，但我们目前不关心，只关注设备UID信息）

之后，输入jtag ta，如图为下载器的UID编号，与下载器一一对应，需记录！

由于图示设备未上电所以只有JTAG信息，没有芯片信息

关闭当前命令行（重要！必须释放端口和设备，否则后续连接会失败）

3. 建立新的hw_server和端口映射

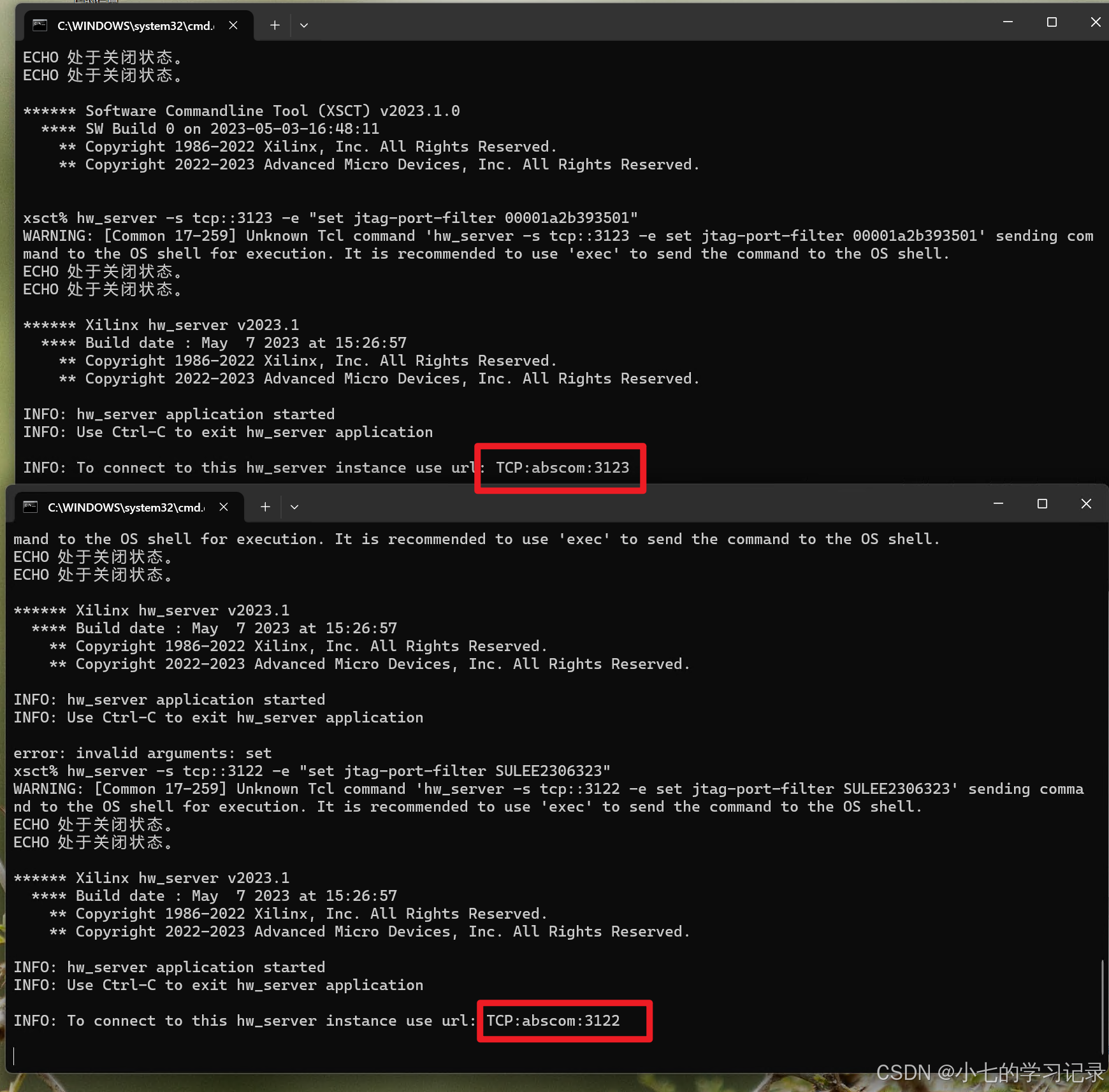

重新打开xsct，输入hw_server -s tcp::<port_number> -e "set jtag-port-filter <UID>"
其中port_number为映射的新端口（每个下载器占用一个/不可重复），UID为上一步获取的下载器UID编号（红框所示）

4.在vivado打开多个设备

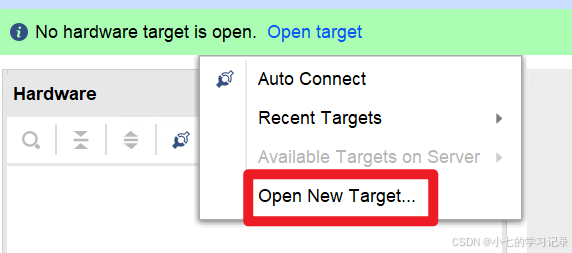

Vivado中打开多个设备需要打开多个vivado窗口!

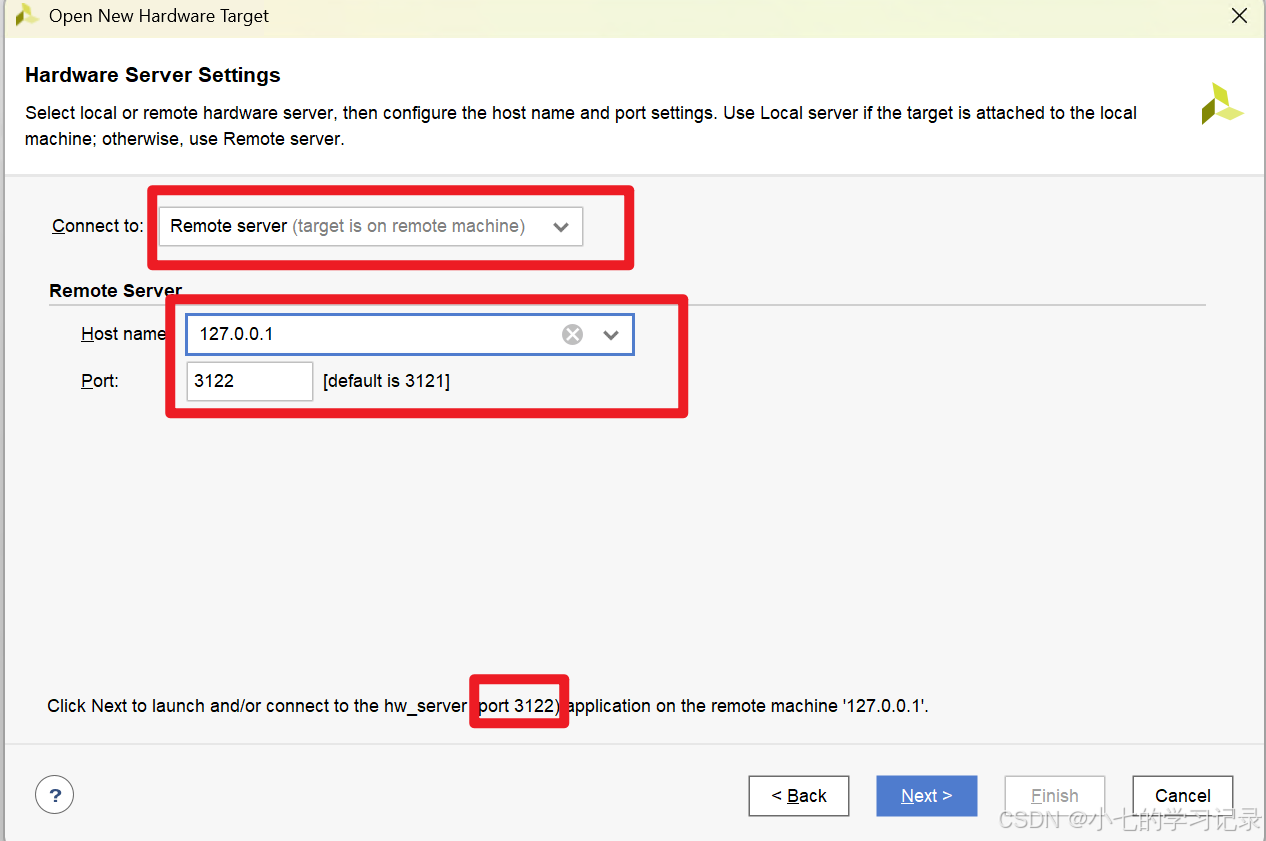

确认如下信息正确

若映射正确则可看到jtag，若映射错误则没有（不要添加XVC，该功能与本文无关）

5. Vitis打开多个设备

Vitis中打开多个设备只需要打开一个vitis窗口

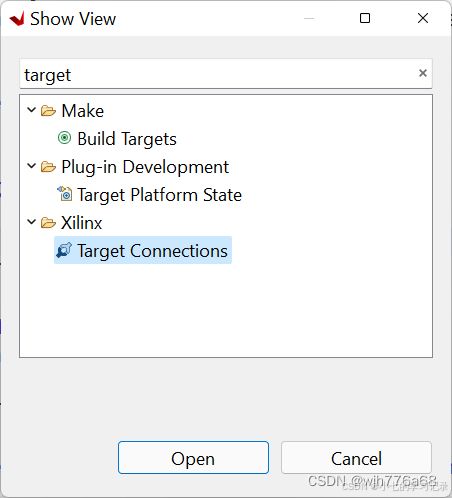

从Vitis的菜单中找到Windows->Show view…，查找Target Connection

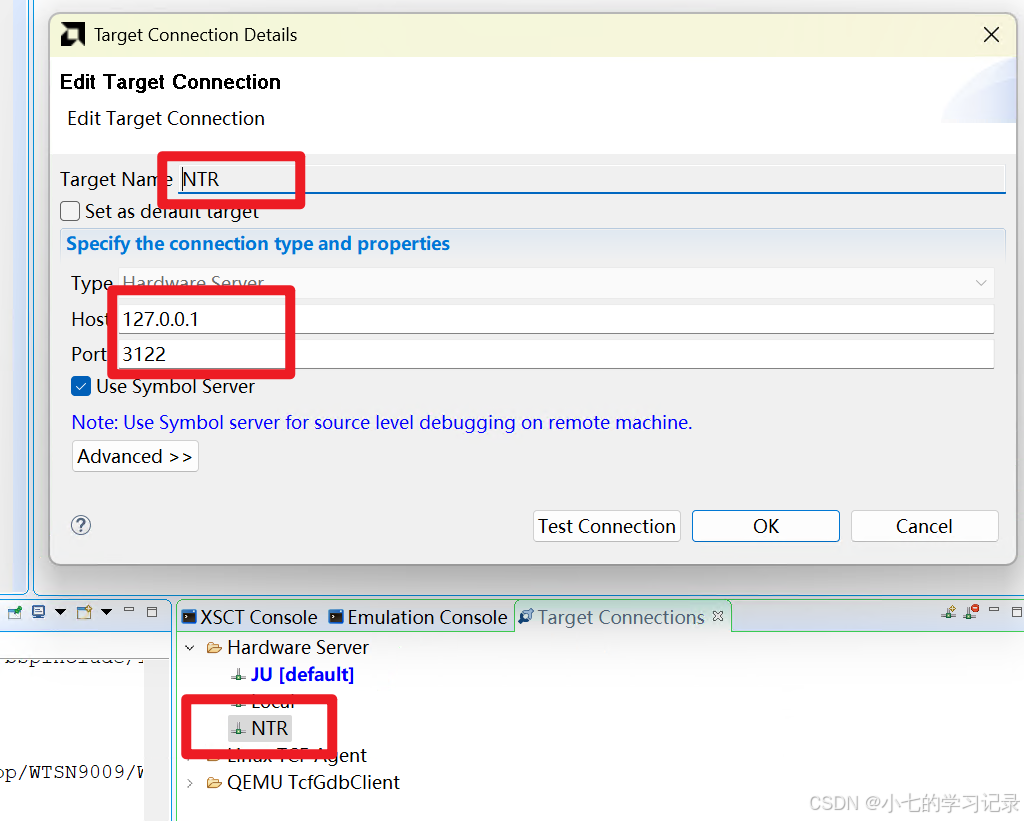

做如下设置（目标名称自定义）

在下载目标中选择正确的目标即可

若有两个设备在当前窗口再下载一次即可（可同时调试两个设备，在debugger切换即可）

5. 查看当前连接是否有设备

新开一个xsct命令行
输入 connect -url <url>，url为之前hw_server给出的url
若显示jtag closed，则代表之前有hw_server没关闭，需要到任务管理器手动关闭
