积分电路与低通滤波器

最新推荐文章于 2025-04-03 21:47:05 发布

lookingsnow

最新推荐文章于 2025-04-03 21:47:05 发布

阅读量1w

点赞数 11

分类专栏：模拟电子技术学习文章标签：硬件

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/lookingsnow/article/details/119054783

版权

本文介绍了积分电路的理论与实际应用，分析了运放的输入失调电压和偏置电流如何影响积分效果。通过并联大电阻避免饱和问题，使电路更接近低通滤波器。仿真结果显示不同并联电阻值对滤波效果的影响。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

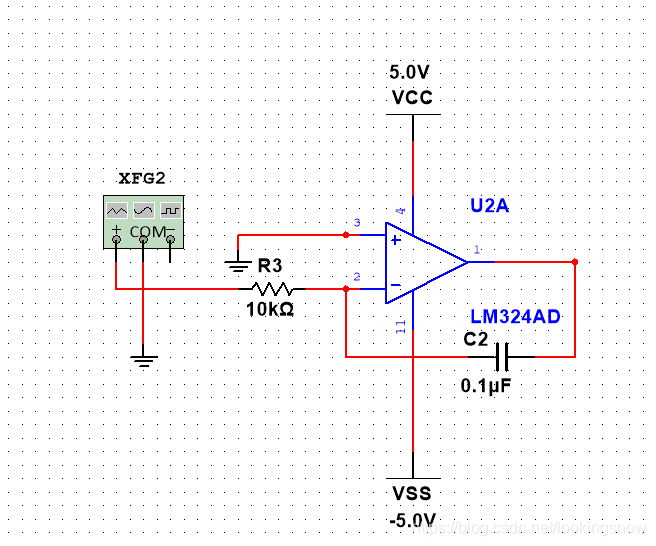

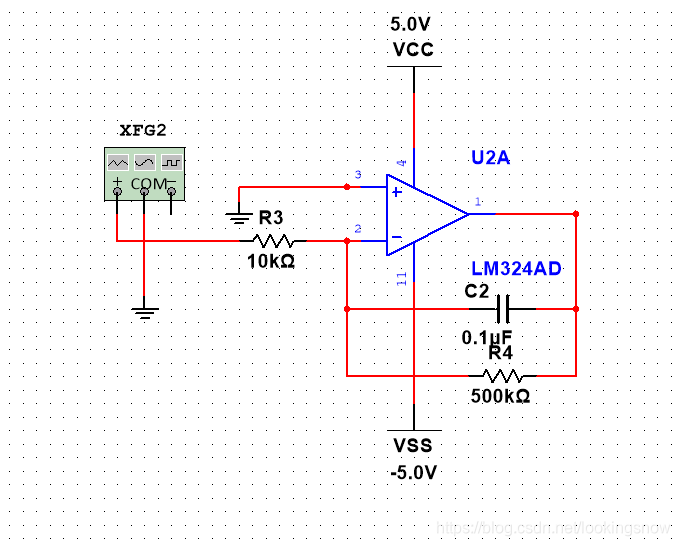

一种积分电路如图1所示。当函数发生器输出方波时，理论上一个理想的积分器应该输出三角波。然而，实际应用中，在积分电容两端常常并联一个大电阻，如图2所示。这是因为实际应用中的运放具有输入失调电压和偏置电流，如果在实际应用中按照图1所示搭建积分电路，那么其输出将会很快达到饱和，无法实现预期功能。
在这里插入图片描述

图 1
在这里插入图片描述

图 2
理想积分器分析：假设图1中从左往右流过R3的电流为It，C2两端电压为Uc，左端为正，函数发生器XFG2的输出为Ui。那么由于虚短，运放的U+=U-=0V，It=Ui/R3。由于虚断，流入负相端的电流为0，所以流过电阻R3的电流也即流过电容C2的电流。假设电容两端在开始工作时其电压为0，则在这里插入图片描述
输出电压

实际应用中，由于运放本身具有输入失调电压与偏置电流，这些因素导致了即使积
