STM32单片机不同boot模式的本质

最新推荐文章于 2025-03-16 18:42:14 发布
最新推荐文章于 2025-03-16 18:42:14 发布
阅读量2.6k 收藏 22
点赞数 6
分类专栏： GD32F130开发指南 文章标签： stm32 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/luliplus/article/details/124392543
版权
STM32的BOOT模式由BOOT1和BOOT0引脚状态决定，影响CM3内核地址空间的使用。系统内存（System memory）存储BootLoader，Main Flash memory存储用户代码，Aliasd memory根据BOOT引脚映射不同存储器。启动时，CPU总是在0x00000000找到中断向量表，执行Reset_Handler。汇编启动文件定义中断向量表并实现Reset_Handler初始化系统。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

STM32的BOOT模式

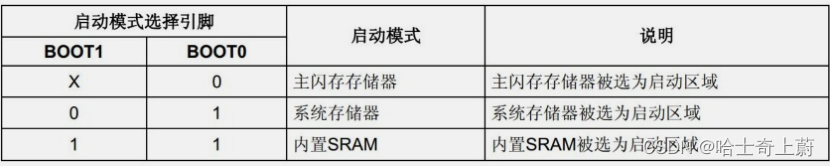

STM32每次重启时， 在SYSCLK 的第 4 个上升沿， BOOT 引脚的值将被锁存，系统根据此时锁存的BOOT引脚信号来决定实际的BOOT模式。因此用户可以通过设置 BOOT1 和 BOOT0 引脚的状态，来选择在复位后的BOOT模式。



CM3内核地址空间分配

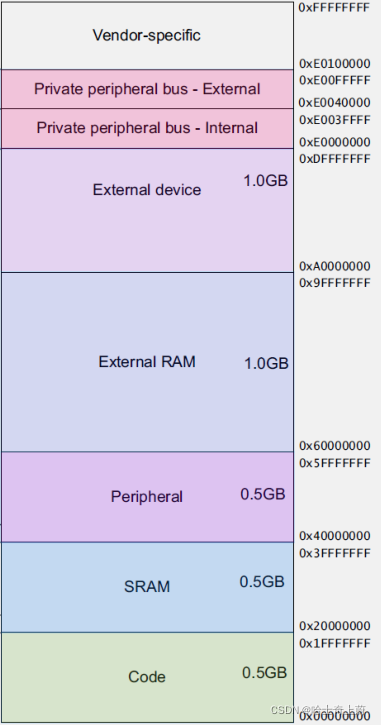

如下图所示，是CM3内核规定的4GB地址空间的划分情况。于是各个芯片设计厂商（如ST，NXP等）在设计CM3内核单片机时，就会遵守这个规定。

BOOT方式与存储器再映射

下图是STM32F103系列的存储器映射方案图。可以发现，在①处的Code空间，ST将【④System memory】、【③Main Flash memory】和【②Aliasd memory】映射在此。

其中【System memory】就是存储单片机BootLoader固件的一块存储器实体，所有的STM32F
